彩超机不通电了怎么维修
彩超常见故障维修4例
彩超常见故障维修4例王亮【摘要】本文介绍了彩超系统常见的4例故障，以及其分析和处理方法。
强调了机器自身提供的信息对故障排除的重要性。
【期刊名称】《中国医疗设备》【年(卷),期】2014(000)009【总页数】2页(P128-128,83)【关键词】彩超;硬件;软件;医疗设备维修【作者】王亮【作者单位】青岛市妇女儿童医院器械科，山东青岛266000【正文语种】中文【中图分类】R197.39;TH78920世纪80年代出现了彩色多普勒超声波探测诊断技术，用红蓝图像显示血液流动情况，即彩超。
现介绍我院彩超在使用过程中出现的几例故障。
1.1 故障现象PHILIPS IE33心脏彩超，在工作过程中机器突然断电，通电后机器无法启动，也无法进入安全模式。
1.2 故障分析与处理检查后发现电源正常，初步判断为硬盘故障，且物理损坏可能性较小，逻辑损坏可能性较大。
机器内装有2个硬盘，取下后分别连接到电脑上作为从盘，使用软件检测硬盘坏道。
系统启动时显示“Track 0 bad，Disk unusable”，即提示磁道0损坏，硬盘不能使用。
用ScanDisk程序扫描可看到C盘的起始簇出现“B”标志[1]。
联系厂家进行更换硬盘花费较多，可选择把损坏的磁道扇区屏蔽后继续使用。
使用硬盘修复软件把损坏的0柱1磁头1扇区屏蔽，而用1柱1磁头1扇区取代。
修复之后再次开机，机器工作正常，故障排除。
2.1 故障现象SIEMENS ACUSON ANTARES 5.0彩超，在正常开机工作一段时间之后，突然出现无法切换探头故障。
图像、参数、测量功能等均正常，重启后故障依旧。
2.2 故障分析与处理再次开机时注意到一个现象，即在机器启动的时候没有听到继电器动作声音，正常情况下这个声音清晰可辨。
由此判断故障的可能原因有：① 控制探头切换的继电器坏；② 继电器前端的控制电路出现问题[2-3]。
根据经验判断继电器坏的可能性较小，控制电路怀的可能性较大。
彩超机故障的解决方法有哪些
彩超机即利用超声多普勒技术和超声回波原理，同时进行采集血流运动、组织运动信息和人体器官组织成像的设备，现被广泛用于超声成像、测量与血流运动信息采集供临床超声诊断检查使用，因此，在使用中难免会出现这样或者那样的故障，那如何解决呢?下边带您了解。
1、主机不工作
开机跟没开机一样，即显示器黑屏，键盘灯不亮，风扇不转，无任何响动。
这种情况表明主机电源系统没启动，先检查插线板，电源线，保险管等。
2、显示器忽明忽暗
可适当调节显示器的亮度，对比度电位器，看有无变化，有的是由于电位器内部某个触点问题，适当调节可解决。
3、机器内部可能进了水
这种情况千万不能自行开机，一定要跟厂家工程师联系，在他们的指导下处
理。
（打开机器外壳，对进水的部位用电吹风吹干后，再检查一遍才能开机）
4、显示器黑屏
即有现象表明主机系统已启动，但显示器上无任何显示。
首先把显示器的亮度，对比度调至最大（一般是顺时针调大，没把握的话调至中间位置），如不行，有视频打印机的可打图片看看，有工作站的看看能否采集到图像，没有的可考虑外接显示器看看，这样可大致判断是否显示器的问题。
5、出现错误代码提示
一定要把提示内容全部抄下来，再仔细回忆下在什么情况下出现的这种情况，然后关机重开看能否解决，把过程的详细经过给工程师说清楚。
总之机器出故障后，一般情况下是关机重开，如不行，跟工程师联系。
故障现象一定要描述清楚，特别是一些看似无关重要的细节。
以上就是有关彩超机常见5大故障的一些解决方法介绍，希望对大家在遇到列斯故障时有所帮助，但由于彩超机为高、精、尖的设备，因此，切勿盲目动手，并在检修时不仅要拆卸慎重。

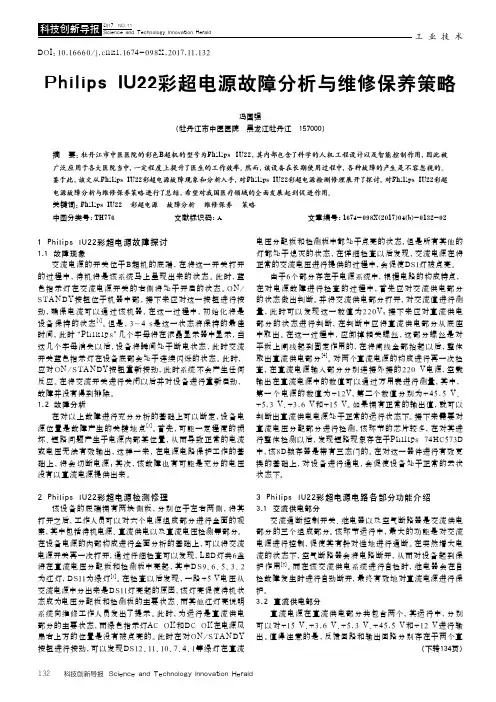

Philips IU22彩超电源故障分析与维修保养策略
1 Philips IU22彩超电源故障探讨1.1 故障现象交流电源的开关位于B超机的底端，在将这一开关打开的过程中，待机将是该系统马上呈现出来的状态。
此时，蓝色指示灯在交流电源开关的右侧将处于开启的状态。
ON/ S TA N DY按钮位于机器中部，接下来应对这一按钮进行按动，确保电流可以通过该机器，在这一过程中，初始化将是设备保持的状态[1]。
但是，3～4 s是这一状态将保持的最佳时间，此时“Ph i k ip s”几个字母将在液晶显示器中显示，当这几个字母消失以后，设备将瞬间处于断电状态，此时交流开关蓝色指示灯在设备底部会处于连续闪烁的状态。
此时，应对ON/S TA N DY按钮重新按动，此时系统不会产生任何反应。
在将交流开关进行关闭以后并对设备进行重新启动，故障并没有得到排除。
1.2 故障分析在对以上故障进行充分分析的基础上可以断定，设备电源位置是故障产生的关键地点[2]。
首先，可能一定程度的损坏、短路问题产生于电源内部某位置，从而导致正常的电流或电压无法有效输出，这样一来，在电源电路保护工作的基础上，将会切断电源；其次，该故障也有可能是充分的电压没有以直流电源提供出来。
2 Philips IU22彩超电源检测修理该设备的底端拥有两块侧板，分别位于左右两侧，将其打开之后，工作人员可以对六个电源组成部分进行全面的观察，其中包括待机电源、直流供电以及直流电压检测等部分。
在设备电源的内部构成进行全面分析的基础上，可以将交流电源开关再一次打开，通过仔细检查可以发现，LED灯共6盏将在直流电压分配板和检测板中亮起，其中D S9、6、5、3、2为红灯，D S11为绿灯[3]。
在检查以后发现，一路+5V电压从交流电源中分出来是DS11灯亮起的原因，该灯亮促使待机状态成为电压分配板和检测板的主要状态、而其他红灯亮说明系统向维修工作人员发出了提示。
此时，为运行是直流供电部分的主要状态，而绿色指示灯AC OK和DC OK在电源风扇右上方的位置是没有被点亮的。
彩超维修
东芝SAL-32B B超电源电路原理及故障检修3例东芝SAL-32B型便携式B超目前在我国应用广泛,由于其体积小,内部结构紧凑,机内散热效果较差,并且经常被携带外出巡诊,电路板易振动松脱和积尘,以及外部电网电压波动大,造成本机电源单元故障较多。
１电源电路工作原理本机电源采用开关式稳压电源电路(图略),它由初级输入电路和直流稳压输出电路两大部分组成。
初级输入电路主要包括高频噪声滤波与整流、软起动、振荡变压器Ｔ１及ＴＲ１、ＴＲ２等组成的高频振荡回路。
直流稳压输出电路共有６个通道,ｃｈ１-ｃｈ５分别输出±５Ｖ、±１５Ｖ、+１２Ｖ,型式为脉宽调制型稳压电源。
Ｃｈ６输出+３００Ｖ,型式为串联调节型稳压电源。
在输入回路中,Ｃ１-Ｃ３、Ｌ１-Ｌ２组成噪声滤波器,有效滤除串入电网中的高频工业干扰信号和串入电网的开关电源高次谐波。
Ｔ１、ＴＲ１、ＴＲ２及相关元止,ＴＲ２迅速导通,电流由Ｃ７经Ｃ１３、Ｌ１、ＴＲ２到Ｄ１的负端,这样就完成了一个振荡周期,如此周而复始,产生振荡,振荡频率为４０ｋＨｚ,峰值电压为４５０Ｖ,如此不断地有电流通过Ｌ１和Ｌ３产生感应脉冲,使双向可控硅ＳＣＲ１导通。
ＳＣＲ１与Ｒ１、Ｌ３等组成的软起动回路,能够有效的抑制通断电瞬间Ｃ６、Ｃ７形成的浪涌电流。
２故障检修实例故障实例１开机后,电源指示灯不亮,监视器屏幕全黑。
首先检查机器外部保险,发现两只保险管内部变黑,保险已严重烧断。
更换保险后开机,电源指示灯亮,但仍无光栅,面板上指示灯不亮。
为防止扩大故障范围,采用插拔、开路等方法来缩小故障范围。
该电源单元与负载是由Ｒ７-Ｒ１０四个插头相联接的,首先将这四个插头拔掉,静态检测输入回路各元件,发现Ｒ１烧断,ＴＲ１、ＴＲ２击穿,其它元件正常,更换这三只元件后,机器恢复正常工作。
故障实例２故障现象同实例１,更换Ｒ１、ＴＲ１、ＴＲ２后,再开机,三只元件又损坏。
外层为Ｌ１４线包绕组,没有发现问题。

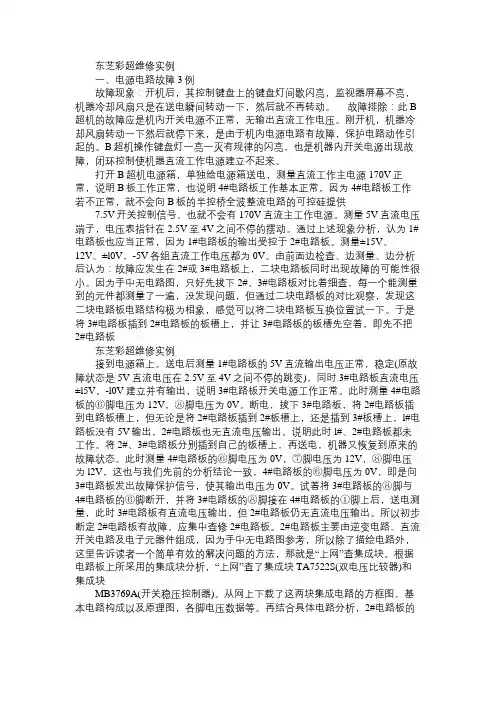

东芝彩超维修实例免费范文精选
东芝彩超维修实例一、电源电路故障3例故障现象：开机后，其控制键盘上的键盘灯间歇闪亮，监视器屏幕不亮，机器冷却风扇只是在送电瞬间转动一下，然后就不再转动。
故障排除：此B 超机的故障应是机内开关电源不正常，无输出直流工作电压。
刚开机，机器冷却风扇转动一下然后就停下来，是由于机内电源电路有故障，保护电路动作引起的。
B超机操作键盘灯一亮一灭有规律的闪亮，也是机器内开关电源出现故障，闭环控制使机器直流工作电源建立不起来。
打开B超机电源箱，单独给电源箱送电，测量直流工作主电源 170V正常，说明B板工作正常，也说明4#电路板工作基本正常，因为4#电路板工作若不正常，就不会向B板的半控桥全波整流电路的可控硅提供7.5V开关控制信号，也就不会有 170V直流主工作电源。
测量 5V直流电压端子，电压表指针在 2.5V至 4V之间不停的摆动。
通过上述现象分析，认为1#电路板也应当正常，因为1#电路板的输出受控于2#电路板。
测量±15V、12V、±l0V，-5V各组直流工作电压都为0V。
由前面边检查、边测量、边分析后认为：故障应发生在2#或3#电路板上，二块电路板同时出现故障的可能性很小。
因为手中无电路图，只好先拔下2#、3#电路板对比着细查，每一个能测量到的元件都测量了一遍，没发现问题，但通过二块电路板的对比观察，发现这二块电路板电路结构极为相象，感觉可以将二块电路板互换位置试一下。
于是将3#电路板插到2#电路板的板槽上，并让3#电路板的板槽先空着，即先不把2#电路板东芝彩超维修实例接到电源箱上。
送电后测量1#电路板的5V直流输出电压正常，稳定(原故障状态是5V 直流电压在 2.5V至 4V之间不停的跳变)，同时3#电路板直流电压±l5V，-l0V建立并有输出，说明3#电路板开关电源工作正常。
此时测量4#电路板的⑥脚电压为 12V，⑧脚电压为0V。
断电，拔下3#电路板，将2#电路板插到电路板槽上，但无论是将2#电路板插到2#板槽上，还是插到3#板槽上，l#电路板没有 5V输出，2#电路板也无直流电压输出，说明此时l#、2#电路板都未工作。
医用彩超设备原理及维修
医用彩超设备原理及维修医用数字化彩超作为现代化医院的常规设备，在外周血管、心脏、妇产科、腹部、小器官等诊断方面发挥着不可替代的作用，由于平时使用量大，所以维修保养工作是重中之重。
本文从彩超的基本工作原理出发，深度剖析故障原因，发现问题根源，精准排除以达到延长设备寿命提高经济效益的目的，同时也希望能为同行提供积极有益的帮助。
标签：医用彩超；设备原理；维修1 彩超的基本工作原理现在主流的医用彩超设备，其数字化前级可将信号自动数字化处理，扫描变换装置也進行数字化处理，所以该类彩超被称作全数字化彩超。
目前该设备在全国各级医院的诊断中使用非常广泛，常常用于外周血管、心脏、妇产科、腹部、小器官等诊断。
彩超软件以微软操作系统作为该设备控制平台，通过微机进行管理和控制，其Tru-Scan平台具有对原始数据的存储、分析和处理功能，软件包的图像处理能力强大，全局性管理简化了流程提高了效率。
彩超硬件上前级为波束合成装置，后级是扫描变换装置，扫描变换装置是数字化结构的，波束合成装置中是数字化前级。
笔者将一些经典的维修案例进行剖析，具体情况如下。
2 故障维修案例分析2.1 故障案例一2.1.1 故障现象描述开启电源后，按启动按钮，屏幕无法正常显示信号，打开设备后处于屏幕黑屏状态。
2.1.2 故障分析处理彩超前端和后端构成设备的硬件部分，可依据开机启动的顺序来分析故障原因。
如果彩超正常开机时，交流电源接通后系统待机，点击启动按键后，整机通电并自检并初始化设备，初始化结束后进入超声界面。
本次故障中开机后屏幕黑屏无任何显示，无法进入操作界面，故障应该集中在显示屏或主机上，进一步观察，发现主机未听到开机后的电源运转的声音，初步判断是设备后端的问题。
2.1.3 故障排除方法设备后端包括：主板、AGP显卡、ATX电源、ECG卡、ETHERNET卡、硬盘及PC2IP2B板等。
将设备后端部件拆开，接入交流电源220 V到后端。
在主板上短接7、9脚PW-ON开关跳线，发现后端设备仍然无法启动，怀疑ATX 电源问题。
彩超启动不起来怎么维修
说到彩超启动不起来，相信很多人在使用彩超机时都有遇到过，但是面对该故障应该如何维修，确是知之甚少，所以，下边给大家整理了具体的维修办法，以供大家参考。
彩超一般由前端板块组、后端PC机箱以及主电源模块等组成，因此，如出现无法启动，应主要考虑后端PC机箱启动故障及主电源模块电压输出故障，打开后端PC机箱，发现机器在接入市电后主板有通电反应，PC电源STANDBY 指示灯亮，说明机器待机电压输出正常，因此控制面板开机指示灯亮。
按压开机键后机器无任何响应应为启动电压输出异常，判断故障原因应为主电源模块输出电压异常，解决办法，更换主电源模块。
以上就是有关彩超无法启动的内容介绍，如有不清楚的，可咨询大成医疗器械技术服务有限公司，该公司为一家大型医疗设备专业维修公司，不仅主要工程师从业时间长，维修经验丰富，确可进行芯片级无图纸维修，因此，现深受客户的好评。
Aloka SSD-500型B超仪电源维修2例
Aloka SSD-500型B超仪电源维修2例Aloka SSD-500是便携式B超超声诊断仪，其电源采用分立元件自激式开关电源。
下面介绍2个维修实例。
故障1：屏幕无显示，且风扇也不转。
分析与处理：明显是开关电源没有工作。
首先发现机外的保险丝烧断，更换后仍没有输出。
于是打开机器取出电源盒，发现开关管TR1被击穿（c、e极短路），启动电阻R1烧断。
TR1型号为C2561，因为市场上买不到同型号的管子，查手册后用BU508A替换，将同样的水泥电阻10Ω/5w换上。
为了防止电源没有修好前后级电路对电源产生的影响，在+5V支路接一个20w电烙铁作为假负载，在+12V支路接电风扇。
因为本电源的+5V输出支路有限压、限流电路，此支路如果不接负载，将不会起振。
在假负载的选择上，最好使用电烙铁，而不用白炽灯泡，因为电烙铁的电阻温度线性比白炽灯泡要好。
在+12V输出支路接电风扇，可以直观的看出开关电源是否起振。
开机，风扇没有转，说明开关电源没有起振，电源部分仍有故障。
查开关管TR1集电极电压320V已经建立。
于是重点检查限流、限压部分。
测得限流电路中的光电耦合管PC2的光敏三极管断开。
由原理分析得，此时TR4（PUT管）常通，限流三极管TR3一直处于饱和导通状态，TR1的基极被限制在0V，所以电源一直没有起振。
更换PC2（TLP732）后，电源工作正常。
对光电耦合管TLP732检测可用万用表测量。
测量原理是将光耦看成有输入电流变化引起输出阻抗变化的器件。
用2个万用表检测，万用表1用来改变输入电流，将它选在*10Ω档，用它的黑表笔接光耦输入发光二极管PN结的正极，红笔接PN结的负极。
万用表2测量输出阻抗，选在*10Ω档，用它的黑表笔接光耦输出光敏三极管的集电极c，红表笔接发射极e。
记下此时万用表2的读数。
改变万用表1的量程至*100Ω档，注意万用表2的读数应该变化。
故障2：现象同故障1分析与处理：该机维修1年后出现同样故障现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
社会科学技术的发展，医疗水平的提升，彩超已经成为各个医院必备的检测设备了。
但是这种高精尖设备也会有罢工的时候，其中电源故障发生率占整机的70%，由于彩超电源并非为一般电子产品电源，所以如果发生不通电的情况的话，需要具体分析一下故障的原因才好找到解决方法。
针对彩超不通电的故障可以分为不同的故障现象，相应的处理方法也有区别：（一）S2000机器开机后反复重启，无法正常使用。
故障分析:
S2000彩超机器信号处理与控制模块主要由探头接口模块、输入输出模块和电子系统模块组成，其中电子系统模块包括TR、CB、RC、BE、VI及RM板，TR、RC板与探头接口模块共同完成超声信号处理功能，统称为前端部分；BE、VI和RM板负责超声信号数据后续处理及机器整体控制功能，统称为后端部分。
一般彩超机器出现启动异常问题，可能由于后端部分或电源部分故障导致，观察机器交流主电源（AC）指示灯，发现机器在重启时指示灯未出现异常现象，初
步判断电源部分正常，重点排查机器后端部分包括BE、VI和RM板。
RM板即实时控制板，该板类似与计算机中的主板，为控制机器各种功能实现的核心部分，更换该板块后开机发现机器仍出现反复重启故障，排除RM板故障可能，分别更换BE、VI板进行测试，当更换VI板后机器开机后没有出现反复重启故障，开机测试1小时机器仍可正常使用，至此确定该故障是由VI板导致。
故障排除:
更换VI板，经测试后可正常使用，故障排除。
（二）S2000机器在正常使用半小时左右自动关机，在关机过程未出现任何报错提示。
故障分析
彩超机器在使用过程中自动关机，一般是由于电源部分故障或机器散热效果差导致。
由于机器开机过程正常，先考虑机器是否内部灰尘积累过多导致机器散热能力下降，打开机箱外壳后发现机箱内积聚了大量灰尘，进行除尘清理后再次开机进行测试，机器使用1小时后再次出现自动关机故障，由此判断该故障应与机器散热效果有关，电源部分出现故障可能性较低。
由于此故障情况与一般计算机散热故障相似，一般计算机在主板CPU温度
过高时会出现死机或自动关机，CPU温度过高则由于散热风扇或主板本身供电电路出现故障导致。
S2000机器中RM板类似于计算机主板，更换该板进行测试，更换时触碰RM板感觉烫手，进一步印证了RM板散热效果差的可能。
故障排除
更换RM板后开机测试一下午未再出现自动关机故障，故障排除。
