初三物理电流和电路专项综合练习题(含答案)
初三物理电流和电路专项综合练习题（含答案）一、选择题1．下列说法正确的是（）A. 我国家庭电路电压是220VB. 各考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D. 电风扇是利用电流的热效应工作的【答案】A【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．故答案为：A．【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.2．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了下列四幅图中符合要求的电路图是（）A. B. C. D.【答案】 A【解析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串联的，A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求。
故答案为：A。
【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一个指示灯，所以两个开关为串联，据此结合选项逐一分析.3．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A. 电流表示数变小，电压表示数变小B. 电流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】A【解析】【解答】解：由电路图可知，当电键S断开时，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流；当电键S闭合时，R1和电流表、电压表被短路，电表示数为0，所以，当电键S由断开到闭合时，电压表和电流表的示数均变小，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算分析电压表和电流表的变化.4．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。
下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B【答案】 D【解析】【解答】A.金属棒可以导电，A不符合题意；B.验电器的金属箔张开角度是带了同种电荷，B不符合题意；C.金属杆和金属球接触时，A验电器上的电子有部分转移到B验电器上，B验电器带了和A 一样的电荷，C不符合题意；D.在金属杆金属球接触时，电子由A向B移动，电流的方向和负电荷的方向相反，电流从B向A，D符合题意。
故答案为：D.【分析】验电器利用同种电荷相排斥工作，电流的方向和负电荷的定向移动方向相反。
5．下列物理量的估计最接近实际的是（）A. 家用电冰箱每日耗电约为1度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3VD. 家用洗衣机的额定电流约为10A【答案】A【解析】【解答】解：A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A 正确； B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；故选A．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．6．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．7．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。
8．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。
故答案为：B.【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
9．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A. L1亮度不变，电流表示数变小B. L1亮度不变，电流表示数不变C. L1的亮度增大，电流表示数不变D. L1亮度增大，电流表示数变小【答案】 A【解析】【解答】两开关均闭合时，两灯并联在电源两端，两端电压均为电源电压，断开S2后，只有L1接入电路，L1两端电压仍为电源电压，实际功率不变，故亮度不变。
断开S2前电流表测量两灯泡的电流之和，断开S2后，只测L1中的电流，故电流减小，由分析可知，A正确，BCD错误。
故答案为：A【分析】首先进行电路分析，得出两种情况下的两灯的连接方式，然后由电阻的变化得出灯亮度的变化及电流表示数的变化。
10．如图所示电路中，甲、乙两处分别接人电流表或电压表。
当s闭合后，为使两灯均能发光，则（）A. 甲接电流表，乙接电压表B. 甲、乙均接电流表C. 甲、乙均接电压表D. 甲接电压表，乙接电流表【答案】 A【解析】【解答】根据电路图，当开关闭合两灯都发光时，经过右侧灯泡的电流经过甲表，甲表是电流表，乙表是电压表，A符合题意，BCD不符合题意。
故答案为：A.【分析】根据电路图中有电流经过电路是并联电路，再根据电表的使用特点判断相应的电表。
11．以下估测与实际情况相符的是（）A. 人体感觉舒适的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa【答案】 D【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意；C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p= =52Pa．D符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.12．带正电的物体吸引轻质小球，此小球（）A. 一定带负电B. 一定不带电C. 可能带正电，可能不带电D. 可能带负电，可能不带电【答案】 D【解析】【解答】解：带电体吸引轻小物体有两种情况：异种电荷相互吸引或带电体能吸引不带电的轻小物体；所以，带正电的物体吸引轻质小球，此小球可能带负电，也可能不带电。
故答案为：D。
【分析】排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体；注意带电体具有吸引轻小物体的性质的情况.13．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。
ABD不会发生，C 会发生，C符合题意。
故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。
14．新交规对司乘人员必须系安全带作了严格要求。
轿车上设有安全带未系提示系统：当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上显示灯即时提示；若系上安全带，则开关S2闭合，显示灯熄灭。
如图中设计最合理的电路图是（）A. B. C. D.【答案】B【解析】【解答】根据题意知道，只有坐在座位上时，指示灯才亮，所以S1控制灯，即S1与灯串联，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了。
由A图知道，两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，A不符合题意；由B图知道，指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，B符合题意；由C图知道，指示灯与S1串联，与S2并联，即乘客坐下时指示灯亮，但系上安全带时，指示灯被短路熄灭，但同时出现电源短路，C不符合题意；由D图知道，当乘客坐在座椅上时，座椅下的开关S1 闭合，灯亮，当开关S2闭合时，灯不会熄灭，D不符合题意，故答案为：B。
【分析】根据电路要求，当用电器和开关并联时，闭合开关会使用电器短路.15．关于粒子和宇宙，下列认识中正确的是（）A. 雾霾是由于分子不停地运动形成的B. 摩擦起电的过程中创造了电荷C. 卢瑟福提出的原子的核式结构模型，认为原子是原子核和电子组成的D. 地球等行星围绕太阳转动，太阳是宇宙的中心【答案】 C【解析】【解答】A、雾霾是空气中的水蒸气液化成的小水滴与空气中灰尘结合形成的，是可见的物质，不是分子，A不符合题意；B、摩擦起电的实质是电荷的转移，B不符合题意；C、卢瑟福提出了原子核式结构模型，他认为原子由原子核与核外电子组成，C符合题意；D、太阳是宇宙中的一颗恒星，不是宇宙的中心，D不符合题意.故答案为：C.【分析】（1）宇宙是无边无际的，太阳是宇宙中的一颗恒星，不是宇宙的中心；（2）摩擦起电的实质是电荷的转移，并没有创造电荷；（3）卢瑟福提出了原子的核式结构，原子由居于原子中心的原子核和核外电子组成，且电子在原子核的电力吸引下绕着原子核做高速运转；（4）分子是不能用眼睛直接看到的，分子的无规则运动是通过扩散现象表现的，灰尘属于宏观的颗粒.16．轿车装有日间行车灯后可提高行车的安全性。
九年级物理电流和电路专项训练100(附答案)及解析
九年级物理电流和电路专项训练100(附答案)及解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。
【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置【答案】 D【解析】【解答】解：A、电源的作用是提供电能；A符合题意，不符合题意；B、开关的作用是控制电路通断，控制输送电能的，B符合题意，不符合题意；C、将电源的正、负极直接用导线连接在一起的电路称为短路，C符合题意，不符合题意；D、用电器的作用是消耗电能，将电能转化成其他形式的能；D不符合题意，符合题意。
故答案为：D。
【分析】结合电路的构成及三种状态分析解答即可.注意将电源的正、负极直接用导线连接在一起的电路称为短路.3．电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A. B. C. D.【答案】 A【解析】【解答】根据题意可知电磁发热体和风扇可以单独独立工作，所以电磁发热体和风扇是并联的，又因为用来加热的电磁发热体R工作时，起降温作用的风扇一定开始工作，所以必须一个开关在干路，一个开关在电磁发热体这一支路，A选项正确，BCD选项错误。
九年级物理《电流和电路》练习题(含答案)
九年级物理《电流和电路》练习题一、单选题1. 小豪同学发现家庭厨房安装的抽油烟机里有照明灯和换气扇。
它们既能单独工作，又能同时工作。
如图所示电路中，符合上述要求的是( )A. B.C. D.2. 部分物质的原子核对核外电子束缚能力的强弱如表所示，小明同学将与丝绸摩擦后的玻璃棒靠近悬挂的轻质小球，发现轻质小球被吸引，如图所示，下列说法正确的是( )原子核对核外电子的束缚能力：弱→强玻璃毛皮丝绸纸金属硬橡胶涤纶硬塑料A. 小球一定带正电B. 小球一定带负电C. 摩擦时玻璃棒失去电子D. 摩擦时玻璃棒得到正电荷3. 如图所示，闭合开关S时，灯泡L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是( )A. 灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路4. 小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡).台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，选项中设计的电路符合要求的是( )A. B.C. D.5. 如图所示，闭合开关S后，两个小灯泡能同时发光的是( )A. B.C. D.6. 如图所示的电路，闭合开关时，下列说法正确的是( )A. 两灯泡串联B. 开关只能控制灯L2C. 电流表测的是灯L1的电流D. 电流方向：从电流表到开关7. 喜欢观察与思考的小严发现，教室的投影仪内有一个降温风扇(用Ⓜ表示)和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。
当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是( )A. B. C. D.8. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C. 验电器的金属箔片张开是因为带了异种电荷D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移9. 如图所示，当带电体接触验电器的金属球时，下列说法正确的是( )A. 若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B. 若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C. 若带电体带正电荷，则验电器就有一部分电子转移到带电体上D. 若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上10. 用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )A. 轻质小球一定带正电B. 轻质小球一定带负电C. 轻质小球可能带负电，也可能带正电D. 轻质小球一定不带电11. 如图所示的电路，下列说法错误的是( )A. 只闭合开关S2，灯L1和L2串联，电流表测量的是串联电路的电流B. 只闭合开关S1和S3，灯L1和L2并联，电流表测量的是并联电路干路的电流C. 只闭合开关S1和S2，灯L1和L2并联，电流表测量的是通过灯L2的电流D. 闭合开关S1、S2和S3，电流表和电源都可能被烧坏12. 如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯L1、L2的电流分别是( )A. 0.8A0.52AB. 0.15A0.8AC. 1.28A0.52AD. 0.52A 1.28A13. 如图所示电路，A1的示数为0.48A，A2的示数为0.32A，A3的示数为0.28A，则( )A. 通过L1的电流为0.12AB. 通过L2的电流为0.48AC. 通过L3的电流为0.80AD. 通过三个灯泡的电流之和为1.08A14. 如图所示电路，开关S闭合时，可能发生的现象是( )A. L1发光，L2不发光B. L2的灯丝会被烧坏C. L1、L2的灯丝都会被烧坏D. 电源被烧坏15. 小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )A. B.C. D.16. 甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )A. 一定带正电荷B. 一定带负电荷C. 可能带负电荷D. 可能带正电荷17. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车．下列电路图符合上述要求的是( )A. B.C. D.18. 下列物品中，通常情况下属于导体的是( )A. 塑料安全帽B. 布手套C. 橡胶鞋D. 钢尺19. 下列物体通常情况下属于导体的是( )A. 铅笔芯B. 塑料尺C. 橡皮擦D. 玻璃杯20. 现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了选项所示的红、绿灯的电路图，你认为可行的是( )A. B.C. D.21. 小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是( )A. B.C. D.二、实验探究题22. 如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：(1)使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．(2)如图甲中电流表测量的是通过灯_________(填“L1”或“L2”)的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________A．(3)如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线_________(填“a”“b”或“c”)的右端接在电流表的_________(填“3”“0.6”或“—”)接线柱上．23. 某同学通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图甲所示，闭合开关后，两电流表指针偏转情况如图乙．(1)该同学发现电流表A1指针偏转比A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”.请你指出造成他判断错误的原因：_______________________．(2)甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为_________的方案较好，理由是______________________________．(3)连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联①______方法2把任意一根导线断开两灯熄灭两灯一定是串联②______24. 在探究并联电路电流规律的实验中：(1)为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行_________，以正确选择电流表的量程．(2)小方连接的部分电路如图所示，请你将电路连接完整．(3)小方将以上电路连接完后，闭合开关，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零．则电路故障可能是______________．(4)排除故障，进行实验，小方记录了如下数据．分析以上实验数据，小方发现通过两条支路的电流总是相等．为了探究这个发现是否具有普遍性，可以________________________，再进行实验．25. 甲、乙两位同学在探究串联和并联电路中电流的规律时，看到实验桌上的器材有：学生电源一个，开关一个，小灯泡一个，电压表一个，导线若干，他们交流后决定：(1)由甲同学向老师报告，要求增加的元件是______________，同时撤掉_______换取_______．(2)甲同学率先探究串联电路中的电流规律，刚接好最后一根导线，表的指针迅速达到最右端，乙同学立即切断电源，经检查发现在连接电路时没有将_________；电流表的量程_________(填“过大”或“过小”)．(3)在乙同学的协助下，甲同学终于完成了探究串联电路电流规律的正确连接，甲同学读取电流表的示数后，感觉比其他实验小组的读数大一些，于是他断开开关又仔细观察，发现电流表还有0.04A的读数，这时才意识到使用电流表之前还必须将_____________________．(4)甲同学接着探究并联电路的电流规律，由于时间紧张，只测了干路电流和通过灯泡L1的电流，没有认真读数就整理了器材，只记得两次电流表指针偏转到的位置一样，都是12个小格，乙同学灵机一动帮助甲同学算出了通过灯泡L2的电流是________A，通过灯泡L1的电流是________A．答案1.【答案】A2.【答案】C3.【答案】C4.【答案】B5.【答案】D6.【答案】C7.【答案】D8.【答案】B9.【答案】C10.【答案】B11.【答案】C12.【答案】C13.【答案】A14.【答案】D15.【答案】A16.【答案】C17.【答案】C18.【答案】D19.【答案】A20.【答案】B21.【答案】C22.【答案】(1)串；正；断开开关(2)L1；0.5(3)b；一23.【答案】(1)没有注意观察电流表的量程(2)乙小组；避免实验的偶然性(3)①可行②不可行24.【答案】(1)试触(2).(3)电流表A被短路(4)将L1(或L2)换成另一个规格不同的灯泡25.【答案】(1)规格不同的小灯泡多个；电压表；电流表(2)开关断开；过小(3)电流表指针调到零刻度线处(4)0.96；0.24第11页，共11页。
九年级物理电流和电路专项训练100(附答案)
九年级物理电流和电路专项训练100( 附答案 )一、电流和电路选择题1．对于家庭电路说法正确的选项是（）A. 空气开关“跳闸”必定是出现了短路B. 台灯的开关和灯泡是串连连结的C. 电能表是丈量电功率的仪表D. 同时工作的用电器越多，总电阻越大【答案】 B【分析】【解答】解：A、当家庭电路发生短路或用电器的总功率过大时，电路中的电流过大，空气开关都会发生跳闸现象，故 A 错误；B、开关应与被控制的台灯串连，故 B 正确；C、电能表是丈量电路中耗费电能的仪表，故 C 错误；D、家庭电路顶用电器之间是并联的，由并联电路的电阻特色可知，同时工作的用电器越多，总电阻越小，故 D 错误．应选 B．【剖析】依据家庭电路空气开关跳闸的原由、开关的正确连结、电能表作用以及并联电路电阻特色的知识剖析解答．2．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。
故答案为： B.【剖析】验电器经过金属箔角度的张开能够查验物体能否带电。
3．以下估测与实质状况符合的是（）A. 人体感觉舒坦的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为 1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强盛概是52Pa【答案】D【分析】【解答】解： A、人体正常体温在37℃左右，感觉舒坦的温度在23℃左右． A 不切合题意；B、中学生张开手掌，大拇指指尖到中指指尖的距离大概18cm ，中华2B 铅笔的长度略小于 18cm，在 16cm 左右． B 不切合题意；C、电冰箱正常工作电流在1A 左右，教室中日光灯的工作电流比1A 小得多，在0.2A 左右． C 不切合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m 2，对水平桌面的压强约p==52Pa．D 切合题意．故答案为： D．【剖析】依据学生对平时生活中温度、长度、电流大小和压强的计算解答.4．塑料梳子梳头时，头发简单被梳子“粘”起，以下现象中“粘”的原由与其同样的是（）A. 塑料吸盘“粘”在圆滑的瓷砖上B. 黑板擦“粘”在磁性黑板上C. 化纤布料衣服易“粘”在身上D. 两个铅块削平后挤压，“粘”在一同【答案】C【分析】【解答】解：用塑料梳子梳头发时，头发简单被梳子“粘”起，这是摩擦起电现象。
初三物理电流和电路测试卷有答案【完整版】
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列四个电路图中与右边实物图相对应正确的是()2、下列材料中，属于导体的是（）A．钢直尺B．橡皮C．塑料尺D．干燥的小木棍3、如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是A．通过灯L1比灯L2的电流大B．通过灯L2比灯L1的电流大C．灯L1和灯L2两端的电压相等D．通过灯L1和灯L2的电流相等4、小红同学在做"探究串联电路电压的规律"实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小的电阻较小，其实际功率较小D．由于灯泡L25、如图所示，电路连接正确的是6、小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。
如图4所示的电路图中，符合要求的是（）图47、把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，则A．甲灯较亮B．乙灯较亮C．两灯一样亮D．条件不足，无法判断8、有一种"浴霸",具有照明、吹风和加热三个功能,其中照明灯和吹风机(用表示)均可以单独控制,电热丝(用表示)只有在吹风机启动后才可以工作。
如图所示电路图中,符合上述要求的是( )9、如下图所示，同学们在实验课上连接的一些电路，闭合开关后，出现电源短路的是：10、某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M.如图3所示的电路图中符合要求的是（）11、教室里投影仪的灯泡，发光时温度很高，必须用风扇降温.使用投影仪时，首先要打开风扇，待确认风扇正常运转后，再通电让灯泡发光，下列电路中符合要求的是（）12、如图所示的电路中，闭合开关S1和S2，则()A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮13、抽油烟机装有照明灯和排气扇．使用中，有时需要它们单独工作，有时需要它们同时工作．如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．14、小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯。

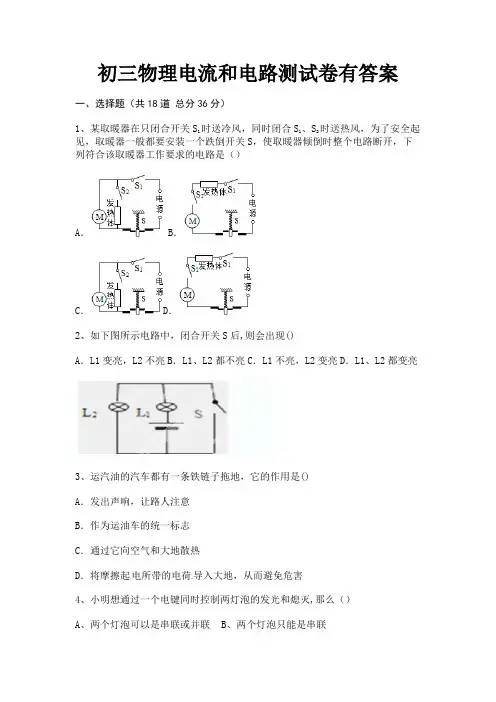

完整版初三物理电流和电路测试卷有答案
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、某取暖器在只闭合开关S1时送冷风，同时闭合S1、S2时送热风，为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开，下列符合该取暖器工作要求的电路是（）A． B．C．D．2、如下图所示电路中，闭合开关S后,则会出现()A．L1变亮，L2不亮B．L1、L2都不亮C．L1不亮，L2变亮D．L1、L2都变亮3、运汽油的汽车都有一条铁链子拖地，它的作用是()A．发出声响，让路人注意B．作为运油车的统一标志C．通过它向空气和大地散热D．将摩擦起电所带的电荷导入大地，从而避免危害4、小明想通过一个电键同时控制两灯泡的发光和熄灭,那么（）A、两个灯泡可以是串联或并联B、两个灯泡只能是串联C、两个灯泡只能是并联D、串联、并联都不行5、如图所示电路，使电流表示数最大的接法是A.只闭合S1B.只闭合S2C.只闭合S1S2D.只闭合S1S36、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。
下列电路设计中符合要求的是7、在"探究并联电路电流的特点"实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（）A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小8、行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A．B．C．D．9、如图甲所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。
利用这些器材可以连接成一个有冷、热两档风的简易电吹风电路。
要求在使用时，只要断开S1，则既无风也不发热；只闭合S1时吹冷风；闭合S1和S2时吹热风．右边是某物理兴趣小组的四位同学分别设计的四种电路连接图，其中符合要求的是（）10、LED灯是一种高效的节能光源，其核心元件是发光二极管.发光二极管的主要材料是A．绝缘体B．导体C．半导体D．超导体11、如图用电流表测量电路中通过灯泡Ll的电流的电路图中正确的是（）A．B．C．D．12、"用电流表测量电流"的实验如图所示，其中能测定小灯泡L2中电流的电路是（）13、下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）14、(2019·北京)通常情况下,下列物质属于导体的是()A.橡胶B.玻璃C.塑料D.金属15、用丝绸摩擦过的玻璃棒去靠近甲,乙两个轻小物体,结果甲被排斥,乙被吸引,由此我们可以判定()A．甲带正电,乙带负电B．甲带负电,乙带正电C．甲带负电,乙不带电或带正电D．甲带正电,乙不带电或带负电16、图2中四个灯泡的连接方式是A．四灯串联B．四灯并联C．L2、L3、L4并联，再与L1串联D．L1、L2、L3并联，再与L4串联17、九年级的志愿者想为敬老院的老人设计一个呼叫电路。
初三物理电流和电路专项训练100(附答案)及解析
初三物理电流和电路专项训练100( 附答案 ) 及分析一、电流和电路选择题1．洗手间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．以下电路图切合要求的是（）A. B. C. D.【答案】 C【分析】【解答】解：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与电扇相互不影响，能独立工作，故应使电灯与电扇并联，且各自的支路有一个开关控制，干路上没有开关．比较选项中的电路图可知，只有C 切合要求．应选C．【剖析】由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连结方式是并联．联合选项中的电路图可做出判断．2．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。
假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。
故答案为： A.【剖析】串连电路的特色是各用电器相互影响。
3．以下物理量的预计最凑近本质的是（）A. 家用电冰箱每天耗电约为 1 度B. 家用空调的额定功率约为100WC. 电动自行车的电瓶电压约为3V D家.用洗衣机的额定电流约为10A【答案】 A【分析】【解答】解： A、家用电冰箱间歇性工作，每天耗电约为1kW?h ，切合题意；故 A 正确； B、家用空调的额定功率约为1000W；故 B 错误；C、电动自行车的电瓶电压约48V；故 C 错误；D、家用洗衣机的额定电流约2A；故 D 错误；应选 A．【剖析】第一要对选项中波及的几种物理量有个初步的认识，关于选项中的单位，可依据需要进行相应的换算或变换，清除与生活本质相差较远的选项，找出切合生活本质的答案．4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．图所示的电路中a、 b 是电表，闭合开关要使电灯发光，则：（）A. a、 b 都是电流表B. a、 b 都是电压表C. a 是电流表， b 是电压表D. a 是电压表， b 是电流表【答案】C6．现代社会倡议文明出行，某班同学对十字路口人行横道的红、绿交通讯号灯进行察看，画出如下图的控制人行红、绿灯的电路图，你以为可行的是（）A. B. C. D.【答案】B【分析】【解答】因为人行红、绿灯工作时，要分别发光，所以是并联电路， B 切合题意。
九年级物理电流和电路题20套(带答案)含解析
九年级物理电流和电路题20套(带答案)含解析一、电流和电路选择题1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A. L1与L2串联B. 电流表A1测L1的电流C. 当开关S2断开时，通过L1的电流变小D. 当开关S2断开时，电流表A2的电流变小【答案】D【解析】【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，A不符合题意；B、A1、L2在同一支路上，所以A1是测L2电流，B不符合题意；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，C不符合题意；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，D符合题意．故答案为：D．【分析】先分析电流的路径，判断串并联，，A1、L2、S2三个元件在同一支路上，L1 单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析.2．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。
如图所示的电路中，符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。
故答案为：D.【分析】并联电路中各支路的用电器可以互不影响的工作。
3．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。
故答案为：C.【分析】电路中多个开关共同控制用电器时，各个开关和用电器是串联的。
4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。
初三物理电流和电路专项综合练习题(解析版)
初三物理电流和电路专项综合练习题（解析版）一、选择题1．下列数据最接近实际的是（）A. 光在空气中传播速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬天的最低气温为10℃D. 苏科版九上物理课本重约为2.5N【答案】D【解析】【解答】解：A、光在真空中的传播速度最大，为3×108m/s．故A不符合实际；B、日光灯正常工作的电流在0.2A左右，台灯正常工作的电流大约是日光灯工作电流的一半，在0.1A左右．故B不符合实际；C、江苏泰州冬季气温虽然不是很低，但最低气温在0℃左右，不可能达到10℃．故C不符合实际；D、苏科版九上物理课本的质量约250g=0.25kg，重约为G=mg=0.25kg×10N/kg=2.5N．故D 符合实际．故选D．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
初三物理电流和电路测试卷有答案(综合知识)
初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、关于电路中有持续电流的说法，其中正确的是（）A.只要电路中有足够的电子，电路中就有持续的电流B.用带电体在电路中做电源，电路中就有持续的电流C.闭合电路中必须有电源，电路中就有持续的电流D.电路两端有电压，电路中就有持续电流2、某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则发生故障的原因可能是（）A.导线开路B.开关断开C.灯泡与灯座接触不良D.电流表损坏3、在"探究串联电路中的电流"实验中，某同学用电流表分别测出图中a、b、c 三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流4、某家用电器正常工作时的电流为4A，此用电器可能是（）A．空调机B．日光灯C．电冰箱D．电风扇5、如图所示，开关都闭合时，灯泡L1与L2组成串联电路的是（）A．B．C．D．6、将甲、乙两只灯泡串联在电路中，发现甲灯比乙灯亮，则通过两只灯泡的电流关系是（）A．I甲＞I乙B．I甲=I乙C．I甲＜I乙D．无法判定7、如图所示电路，R1与R2的连接方式和开关S控制的元件是（）A．串联，R1和R2B．串联，R2C．并联，R1D．并联，R1和R28、如图所示是一种定时课间音乐播放装置的原理图，"播放器"是有电流通过时会播放音乐的装置；"定时开关"是到达设定时间，自动断开的开关。
闭合开关S，当"定时开关"处于闭合状态时，指示灯①（填"会"或"不会"）亮，播放器②（填"会"或"不会"）播放音乐，下列选项中正确的是（）A．①会②会B．①会②不会C．①不会②会D．①不会②不会9、如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是()A．a和bB．c和dC．e和fD．g和h10、将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1，再闭合S2时，灯泡L短路D.同时闭合S1､S2，灯泡L和电动机M并联11、如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。
初三物理电流和电路专项综合练习题(含答案)
初三物理电流和电路专项综合练习题（含答案）一、选择题1． 下列说法正确的是（ ） A. 我国家庭电路电压是 220VB 各. 考场的扬声器能同时工作，因此它们是串联的C. 丝绸摩擦过的玻璃棒带负电D 电. 风扇是利用电流的热效应工作的【答案】 A【解析】 【解答】解： A 、火线和零线之间的电压就是家庭电路中的电压 220V ， A 符合题 意；B 、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器 坏了，其它的仍能正常工作，因此路灯是并联的， B 不符合题意；C 、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电， C 不符合题意；D 、电风扇利用了通电线圈在磁场中受力从而产生了运动， D 不符合题意．故答案为： A ．【分析】我国家庭电路电压是 220V ，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正 电，电风扇是利用通电线圈在磁场中受力工作的 .2．为了提高学生应用能力保护国家资产，我校在微机室设置前后两扇门，只有当两扇门都 关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表明门都关上了【答案】 A【解析】 【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关 都闭合时，灯才亮，说明两个开关是串联的，A 、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B 、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C 、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D 、当 S 1 闭合时，电源被短路，不符合要求。
故答案为： A 。
【分析】结合题意，只有当两扇门都关上时，办公室内的指示灯才会亮，两个开关控制一 个指示灯，所以两个开关为串联，据此结合选项逐一分析 .D.列四幅图中符合要求的电路图是（ ）C.A. 电流表示数变小，电压表示数变小B.电 流表示数变小，电压表示数变大C. 电流表示数不变，电压表的示数变小D. 电流表示数不变，电压表示数变大【答案】 A【解析】 【解答】解：由电路图可知，当电键 S 断开时， R 1 与 R 2 串联，电压表测 R 1 两端 的电压，电流表测电路中的电流；当电键 S 闭合时， R 1 和电流表、电压表被短路，电表示数为 0，所以，当电键 S 由断开到闭合时，电压表和电流表的示数均变小， A 符合题意， BCD 不符 合题意．故答案为： A ． 【分析】根据电路图分析，当开关闭合时，其中一个电阻电阻短路，再结合欧姆定律计算 分析电压表和电流表的变化 .4．取两个相同的验电器 A 和 B ，使 A 带上负电荷，可以看到 闭合。
