人教版2020届九年级物理第十六章 电压 电阻单元测试题
人教版2020届九年级物理第十六章电压电阻单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，闭合开关，两个灯泡都不亮，电流表的指针几乎不动，而电压表的指针却有明显偏转，该电路故障可能是（）A．电流表坏了或没接好B．从经到的电路中有断路C．灯丝烧断或灯座未接通D．电流表和、都坏了2 . 如图所示的电路中，电源电压保持不变．当开关S闭合后，只有一个电表的示数发生变化；若电路中只有一处故障，且只发生在电阻R或小灯泡L上，则（）A．电流表A的示数发生变化，电阻R断路B．电压表V的示数发生变化，小灯泡L短路C．电压表V的示数发生变化，小灯泡L断路D．电流表A的示数发生变化，电阻R短路3 . 如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光．现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表示数较大．则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0阻值很大4 . 如图所示，电路中a、b是电表，闭合开关要使两灯发光，则A．a是电压表，b是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a、b都是电流表5 . 在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．6 . 现代建筑出现一种新设计：在墙面装饰材料中均匀混入颗粒状的小球，球内充入一种非晶体材料，当温度升高时，这种材料熔化吸热，当温度降低时，这种材料凝固放热，使建筑内温度基本保持不变，在图中的四幅图中，表示这种材料熔化的图象是A．B．C．D．7 . 下列家用电器中：①电风扇②电炉③电冰箱④荧光灯，正常工作时的相同点是什么（）A．正常工作时用电器中的电流B．正常工作时用电器两端的电压C．能量的转化方式D．耗电的多少8 . 如图所示的电路图不属于两盏灯并联的是（）A．B．C．D．9 . 根据公式R＝U／I，可以知道A．一段导体的电阻，在电压不变时，与电流强度成正比B．一段导体的电阻，在电流强度不变时，与电压成正比C．一段导体的电阻，与电压成正比，与电流强度成反比D．导体的电阻等于这段导体两端的电压与通过导体的电流强度的比值10 . 下列措施中，能使蒸发减慢的是（）A．给湿头发吹热风B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严D．将玻璃板上的水滴向周围摊开11 . 下列说法正确的是（）A．三极管是用半导体材料制成的B．集成电路中的元件都是用超导材料制成的C．现代建筑物上的避雷针是用绝缘材料制成的D．滑动变阻器的电阻线是用铜导线绕制而成的12 . 如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A．C接E，D接F B．C接E，B接F C．A接E，D接F D．A接E，B接F13 . 某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示。
则下列判断错误的是A．他所用小灯泡的额定电压为2.5 VB．他所用小灯泡的额定功率为0.65 WC．他所用电源的电压为4.5 VD．滑动变阻器的最大电阻值为30 Ω二、填空题14 . 如图所示，长度相等、横截面积不同的同种材料制成的金属棒AB和BC连接在一起，将组合体接入电路中，则通过它们的电流IAB_______IBC（填“>”、“＝”或“<”），金属棒AB和BC两端的电压UAB_______UBC．（填“>”、“＝”或“<”）15 . 图中电阻箱的示数为________．16 . 把两只完全相同的电阻串联后接到电源电压是6伏的电路中，如图所示.闭合开关后，当把电压表接在A、B两点间时，电压表的示数为_________伏；接在A、C两点间时，电压表的示数为_________伏.17 . 如图所示，当开关 S 闭合后，电流表 A1、A2、A3的示数分别为 1.2 A、1 A、0.6 A，则通过 L1的电流为_______A，通过 L2 的电流为_____A。
18 . 滑动变阻器是通过改变______________来改变电阻值的器件．常见的变阻器还有_______、_______．能准确表示接入电阻大小的是_______．19 . 在如图所示的电路中，电源电压保持不变．灯或电阻可能出现了故障：①闭合电键后，发现电流表示数保持不变，则故障是__________；②然后断开电键，发现电流表示数发生变化，则故障是__________．三、实验题20 . 文文同学在“探究滑动变阻器的作用”实验中：（设计并进行实验）（1）实验前观察滑动变阻器铭牌上标有“20Ω 2A”字样，如图所示，若要把它其中的两个连线柱连接到电路中去，共有________种正确接法；“20Ω”指的是________接线柱间的电阻值，“2A”指的是________ ;（2）现再给电源、小灯泡、开关各一个，导线若干，正确连接好电路，将滑动变阻器的滑片向右移灯泡变暗，说明选择了一个上接线柱和一个下接线柱________（选填“A”或“B”）。
（得出结论）滑动变阻器的作用是：________从而改变灯泡的亮度．（实验拓展）滑动变阻器的阻值可以在0﹣20Ω之间变化，聪明的文文同学想通过实验找到滑动变阻器的中点位置，他借了来两只电压表完成了实验．（3）按电路图连接好实物电路，连线时注意断开开关．（4）闭合开关S，移动滑动变阻器的滑片，观察________ ，当它们示数________时，则此时滑片位置就是它的中点位置，这是利用串联________原理来判断的。
21 . 如图所示，在组成串联实验中，闭合开关两灯不亮。
估计是某一盏小灯泡断路。
排除故障时可在ab之间接入导线、灯泡、电流表或电压表等，请任选一种方法进行判断，并把现象和可能故障填在表格内。
（______）在ab间接入现象故障22 . 小红在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想猜想一:导体的电阻可能与导体的长度有关猜想二:导体的电阻可能与导体的横截面积有关:猜想三:导体的电阻可能与导体的材料有关实验室提供了4根电阻丝,其规格、材料如下表所示:编号材料横截面积S/（mm2）长度L/（m）A镍铬合金 1.00.25B镍铬合金 1.00.50C镍铬合金 2.00.25D锰铜合金 1.00.25（1）如图电路,实验前最好在导线a、b间连接___________（选填“导线”或“电阻”）,在M、N之间分别接上不同导体,闭合开关,通过观察___________来比较导体电阻大小（2）为了验证猜想一,可依次把M、N跟___________（填“A”、“B”、“C”或“D”）的两端相连,闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小．（3）依次把M、N跟电阻丝A、C的两端连接,闭合开关,发现接电阻丝C时电流表的示数较大,分析比较A、C 两根电阻丝电阻的大小,可探究电阻跟___________的关系,其结论是:导体的长度和材料一定时,横截面积越大,其阻值________________．（4）若将电阻丝C均匀拉伸,使其横截面积变为原来的一半,则此时该电阻的阻值_________（选填“等于”或“不等于”）原来的2倍．小超在做“探究影响导体电阻大小的因素”实验时,发现实验器材中电阻丝只有一根,其他器材足够,不能完成的实验探究是（______________）A．导体电阻与长度的关系B．导体电阻与材料的关系C．导体电阻与温度的关系D．导体电阻与横截面积的关系23 . 在“探究串、并联电路电压的规律”的实验中，张强同学分别按图甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中．表一：表二：（1）表二数据是根据图________（“甲”或“乙”）电路进行实验得到的数据．（2）分析表一数据得到的结论是________；分析表二数据得到的结论是________．（3）这个实验在设计方案上还存在的不足之处是：________，改进方法________．24 . 做“决定电阻大小的因素”的实验，器材如图，其中1、3为锰铜丝，2、4为镍铬丝，它们中的第3根横截面积为2S，其它横截面积为S。
(1)为了研究电阻与导体材料有关，应将导线______和导线_____先后接入电路；(2)为了研究电阻与导体的长度有关，应将导线______和导线_____先后接入电路；(3)为了研究电阻与导体____________的关系，应将导线1和导线____先后接入电路。
四、作图题25 . 在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测滑动变阻器两端的电压。
②闭合开关，当变阻器的滑片向右移动时，电压表的示数变小。
（____）五、综合题26 . 在图所示的电路中，电阻为40欧，滑动变阻器上标有“”字样。
现有电压为6伏的电源一个，表盘如图（a）、（b）所示的电流表、电压表各一个，电键—个。
（1）若在AB间接入电源，CD间接人电压表，EF间接人电键。
闭合电键后，滑片在某一位置时，电压表示数为2伏。
求：①通过电阻的电流_____;②滑片在此位置时，10秒内变阻器消耗的电功_____。
（2）请选择一个电表，将电源、电键和所选择的电表分别接入AB、CD、EF间。
要求选择合适的电表量程，移动滑片P的过程中，电路各元件能正常工作，且所选电表指针转动的角度最大。
①应在AB间接入________，CD间接入________，EF间接入________。
②所选电表所用的测量范围是________，请计算出所选电表的示数变化范围____。
参考答案一、单选题1、2、3、4、5、6、7、8、9、10、11、12、13、二、填空题1、2、3、4、5、6、三、实验题1、2、3、4、5、四、作图题1、五、综合题1、第11 页共11 页。
2020年人教版初三物理全册第十六章 电压 电阻单元检测卷(含答案)
人教版九年级（全一册）物理第第十六章电压电阻单元测试[测试范围：第十六章时间：90分钟分值：100分]一、填空题(共20分，每空1分)1．教室里的日光灯正常工作时的电压是________；我们平常说的绝缘体，其电阻一般在1 MΩ以上，1 MΩ＝________Ω。
2．有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称为________。
有些物质在温度很低时，电阻会变成零，这就是________现象。
3．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当闭合开关，导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化，这个实验说明铅笔芯是________(选填“导体”或“绝缘体”)，还能说明导体的电阻与________有关。
4．如图所示，两个水果电池组成的“电池组”点亮了发光二极管，发光二极管具有单向导电性，电流只能从正极流入、负极流出，则A、B、C、D四个金属片中相当于电池正极的有________和________。
5．如图所示为滑动变阻器的结构示意图，若把A、C两个接线柱接到电路中，将滑片P向右移动，接入电路的电阻将________(选填“变大”“变小”或“不变”)。
若使滑动变阻器相当于一个定值电阻使用，应接入________两个接线柱。
6．将一根镍铬合金丝均匀拉长后接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。
(均选填“增大”“减小”或“不变”)7．元旦晚会上，同学们在教室里挂起了一种叫“满天星”的节日彩灯，这种彩灯每串由100只相同规格的小灯泡串联，将它们接在220 V的家庭电路中，则每只小灯泡两端的电压为________V，用电流表测得插头处的电流为200 mA，那么通过每只小灯泡的电流是________A。
8．如图所示电路，当开关闭合后，若电阻R1、R2并联且能正常工作，则甲表是________表、乙表是________表。
(均选填“电流”或“电压”)9.如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸的两端连接电池正、负极，发现锡箔纸中间较窄处很快开始冒烟起火，这是因为锡箔纸将电池短路，导致电流很________(选填“大”或“小”)。

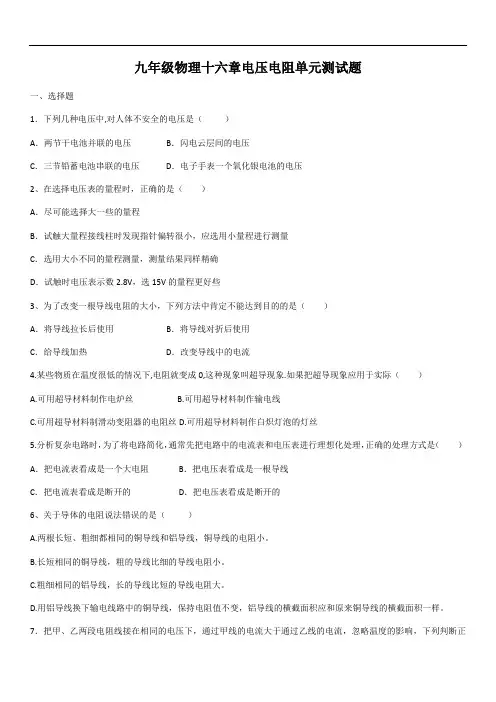

2020学年人教版九年级物理十六章电压电阻单元测试题(含答案)
九年级物理十六章电压电阻单元测试题一、选择题1．下列几种电压中,对人体不安全的电压是（）A．两节干电池并联的电压B．闪电云层间的电压C．三节铅蓄电池串联的电压D．电子手表一个氧化银电池的电压2、在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量C．选用大小不同的量程测量，测量结果同样精确D．试触时电压表示数2.8V，选15V的量程更好些3、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（）A．将导线拉长后使用B．将导线对折后使用C．给导线加热D．改变导线中的电流4.某些物质在温度很低的情况下,电阻就变成0,这种现象叫超导现象.如果把超导现象应用于实际（）A.可用超导材料制作电炉丝B.可用超导材料制作输电线C.可用超导材料制滑动变阻器的电阻丝D.可用超导材料制作白炽灯泡的灯丝5.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的6、关于导体的电阻说法错误的是（）A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
7．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断8.下列电路中,当开关S闭合时,电压表能直接测出灯泡L1两端电压的是（）9．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是（）10、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联11、如图所示，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（）A．4V、0V B．4V、8VC．4V、4V D．以上都不对12、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路二、填空题13.某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程V;若不能预先估计电压值,则要先拿电路的线头试触量程的V接线柱,如指针示数小于3V,再使用量程V14．电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个。

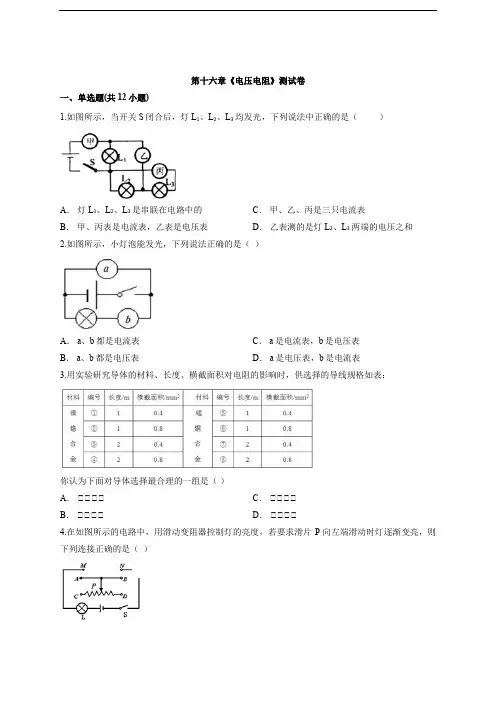

2020级人教版初中九年级全一册物理第十六章《电压电阻》测试卷
第十六章《电压电阻》测试卷一、单选题(共12小题)1.如图所示，当开关S 闭合后，灯L 1、L 2、L 3均发光，下列说法中正确的是（）A ． 灯L 1、L 2、L 3是串联在电路中的B ． 甲、丙表是电流表，乙表是电压表C ． 甲、乙、丙是三只电流表D ． 乙表测的是灯L 2、L 3两端的电压之和2.如图所示，小灯泡能发光，下列说法正确的是（ ）A ． a 、b 都是电流表B ． a 、b 都是电压表C ． a 是电流表，b 是电压表D ． a 是电压表，b 是电流表3.用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：你认为下面对导体选择最合理的一组是（ ）A． ①①①①B ． ①①①①C ． ①①①①D ． ①①①①4.在如图所示的电路中，用滑动变阻器控制灯的亮度，若要求滑片P 向左端滑动时灯逐渐变亮，则下列连接正确的是（ ）A ．M 接C ，N 接DB ．M 接A ，N 接BC ．M 接C ，N 接BD ．M 接A ，N 接D5.下面的几种叙述中，哪一种是并联电路的特征（ ） A ． 电路中每一处电流都相等 B ． 电路中任何一处断开都会引起断路C ． 各条支路上的电压都相等D ． 电路上各部分电路电压之和等于总电压6.在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ． 4.8V 、1.2VB ． 6V 、1.2VC ． 1.2V 、6VD ． 1.2V 、4.8V7.如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ．下列说法正确的是（ ）A ．I A ＞IB ＞IC B ．I A ＜I B ＜I CC ．U AB =U BC =U ACD ．U AC =U AB +U BC8.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（ ）A ． 甲、乙、丙都是电流表B ． 甲、乙、丙都是电压表C ． 甲、乙是电压表，丙是电流表D ． 甲、丙是电流表，乙是电压表9.关于导体的电阻，下列说法正确的是（ ） A ． 长导线的电阻一定比短导线的电阻大B ． 粗导线的电阻一定比细导线的电阻大C ． 铜导线的电阻一定比铁导线的电阻大D ． 导线电阻的大小是由它的材料、长度、横截面积和温度决定的10.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（ ） A ． 先试触电压表的“3”“5”两接线柱 B ． 先试触电压表的“-”“3”接线柱C ． 先试触电压表的“-”“15接线柱”D ． 先试触电压表的“+”接线柱11.如图所示的四个电路图中，电流表和电压表的接法都正确的是（ ）A ．B ．C ．D ．12.如图示，已知两只灯泡L 1和L 2是串联的，则在①、①和①三个电表中（电流表或电压表）判断正确的是（ ）A ． ①是电流表，①和①是电压表B ． ①和①是电压表，①是电流表C ． ①和①是电流表，①是电压表D ． ①①和①都是电流表二、填空题(共3小题)13.如图所示，滑动变阻器标有“15Ω 1A”字样，表示该滑动变阻器的最大阻值是________，__________为1A.滑动变阻器是根据__________的原理制成的.14.导体对电流的_________作用叫电阻，用符号________表示，电阻的单位是_________用符号_________表示．15.如图电压表读数是 ______ V三、实验题(共1小题)16.小希用如图所示电路来探究串联电路的电压特点．（1）在拆接电路时，开关必须 ______ ．（2）实验中最好选择规格 ______ （填“相同”或“不同”）的小灯泡．（3）用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC．经过多次实验，得到的数据记录在上表中．分析实验数据，你可得到串联电路的电压特点是______ （用公式表示）．（4）小希进行多次实验的主要目的是 ______ （填序号）①寻找普遍规律 ①减小实验误差（5）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间．小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可．小明的办法是______ （选填“正确”或“错误”）的，原因是 ______ ．四、计算题(共3小题)17.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．18.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？五、作图题(共1小题)20.在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联．答案解析1.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．2.【答案】D【解析】电流表与被测用电器串联测量通过的电流，在电路中相当于导线；电压表与被测用电器并联测量用电器两端电压，在电路中相当于断路．读图可知，电表b与灯泡串联在一起，所以一定是电流表，而电表a则并联在灯泡与电流表的两端，所以一定是电压表．3.【答案】C【解析】如果探究电阻与导体材料的关系时，导体的长度和横截面积不变，导体的材料不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体长度的关系时，导体的材料和横截面积不变，导体的长度不同，所以可以选择的导体有：①①或①①或①①或①①；如果探究电阻与导体横截面积的关系时，导体的材料和长度不变，导体的横截面积不同，所以可以选择的导体有：①①或①①或①①或①①；从分析的结果可以看出，只有C选项中的导体可以探究影响电阻大小的因素，因此选择C．4.【答案】C【解析】要求滑片P向左端滑动时灯泡逐渐变亮，即滑动变阻器接入电路中阻值逐渐变小，滑动变阻器的四个接线柱中，上端A、B两个接线柱可以任意选择一个，当把底部C接线柱接入电路时，CP段接入电路，滑片P向左滑动时CP段电阻丝的长度变小，电阻减小，电路中电流增大，灯泡变亮.所以，可以分别把AC或BC接线柱，分别与MN连接即可.5.【答案】C【解析】A、并联电路的电流特点：在并联电路中，干路电流等于各支路电流之和，所以干路电流比各支路电流大即电路中并不是每一处的电流都相等．再者，各支路的电流也可能不相同，所以选项A不是并联电路的特征；B、并联电路各用电器的特点：由于并联电路的电流路径有多条，每一条支路都与电源构成一个完整的闭合回路，所以即使其中一条支路发生了断路，并不会影响其它支路用电器的工作情况，所以选项B不是并联电路的特征；C、并联电路电压规律：在并联电路中，各支路两端的电压都相等，所以选项C是并联电路的特征；D、并联电路电压规律：在并联电路中，各支路都与电源构成一个完整的闭合回路，所以各支路两端的电压都等于电源电压，所以选项D不是并联电路的特征，它是串联电路的特征：在串联电路中，电路两端的总电压等于各部分电路两端电压之和．6.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．7.【答案】D【解析】因为电路中两灯泡串联，而A、B、C三点是串联电路中的三处，由于串联电路中电流处处相等，因此I A、I B、I C三者大小相等．比较AB间、BC间、AC间的电压值可得：串联电路中总电压等于各部分电路电压之和．即U AC=U AB+U BC8.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．9.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．10.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．11.【答案】C【解析】在使用电表过程中，电流表要串联使用，电压表要与测量电路并联使用，必须使电流从正接线柱流入，从负接线柱流出．A、电流表的正负接线柱接反了，不符合题意；B、电流表与电阻并联，电压表与电阻串联且正负接线柱接反了，不符合题意；C、电流表与电阻串联，电压表与电阻并联，且电流都是从正接线柱流入，负接线柱流出，符合题意；D、电压表与电阻串联，不符合题意.12.【答案】B【解析】本题要求两只灯泡串联连接，则电路中只有一条电流的路径，如下图中红线所示，则可以判断电流通过的电表①为电流表，没有通过的电表①和①为电压表．13.【答案】15Ω；允许通过的最大电流；改变接入电路中电阻丝的长度来改变电阻【解析】每个滑动变阻器上都有一个铭牌，标识了该滑动变阻器的最大电阻和允许通过的最大电流，铭牌数值为“15Ω 1A” ，表示该滑动变阻器的最大阻值是15Ω，允许通过的最大电流为1A，滑动变阻器是根据改变接入电路中电阻丝的长度来改变电阻的原理制成的.14.【答案】阻碍；R；欧姆；Ω．【解析】导体对电流的阻碍作用叫电阻，符号为R；电阻的单位是欧姆，符号为Ω.15.【答案】7.5【解析】电压表将15V及负接线柱接入，即电压表选择0～15V的量程；刻度盘中有三个大格，则每一大格为5V，每一大格又分为10小格，则每一小格表示0.5V，故指针所指的示数为7.5V. 16.【答案】（1）断开；（2）不同；（3）UAC=UAB+UBC；（4）①；（5）错误；电压表正负极会接反．【解析】（1）为保护电路安全，在拆接电路时，开关必须断开．（2）探究串联电路的电压特点，为了寻找规律，必须换用不同规格的小灯泡进行多次实验，这样得出的规律才有说服力．（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压．由表中的数据可以看出：第一次实验：UAC=3V，UAB+UBC=0.8V+2.2V=3V；第二次实验：UAC=3V，UAB+UBC=1.0V+2.0V=3V；第三次实验：UAC=3V，UAB+UBC=1.2V+1.8V=3V；因此可以得出：串联电路两端的总电压等于各串联电阻两端的电压之和，即UAC=UAB+UBC．（4）实验过程中，小希测量得到多组电压值的目的是：总结规律，避免结论的片面性．（5）在测L1两端的电压后，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压．17.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.18.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】【解析】两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表．。
2020学年人教版九年级物理第十六章电压电阻单元试题(含答案)
九年级物理第十六章电压电阻单元试题一、选择题1．下列几种电压中，最大的是（）A．发生闪电时云层间的电压B．无轨电车电源的电压C．家庭电路的电压D．对人体安全的电压2.小明通过实验研究电阻的大小与哪些因素有关，他找到四根金属线如图所示，图中甲为锰铜线，乙、丙、丁为镍铬合金线，S表示横截面积．在研究电阻的大小与导体横截面积的关系时，他选择了其中两根金属导线分别进行实验比较，他应选择（）A. 甲和乙B. 甲和丁C. 乙和丙D. 乙和丁3、电阻是导体对电流的阻碍作用，所以（）A．有电流通过导体就有电阻，没有电流通过导体就没有电阻B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的D．导体的电阻只与导体的长度和横截面积有关4、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是（）A．5V B．2．5V C. 1．3V D．11．5V5、图表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（）A．甲种接法B．乙、丙种接法C．只有丙种接法D．丁种接6．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是（）A．甲线的电阻大B．乙线的电阻大C．甲、乙两线的电阻一样大D．无法判断7、如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A．U＝U1＝U2 B．U＞U1＋U2 C．U＜U1＋U2 D．U＝U1＋U28、同一电路中的两只小灯泡,用电压表测量每只灯泡两端的电压后,发现两只灯泡两端电压相等,由此可以判断两只灯泡（）A.一定是串联B.一定是并联C.一定不是串联D.可能是串联也可能是并联9、某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（）A、采用序号1与2对比，是研究电阻大小是否与长度有关B、采用序号1与3对比，是研究电阻大小是否与长度有关C、采用序号2与4对比，是研究电阻大小是否与材料有关D、采用序号3与4对比，是研究电阻大小是否与横截面积有关10、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L2处短路C．灯L1处断路D．灯L2处断路11．如图所示的电路中，灯L1和L2都标有“3V 0.25A”字样，电源由两节新干电池串联组成，则下列说法错误的是（）A．S闭合后，L1、L2并联，且都能发光B．S闭合后，电路将发生短路C．要想使L1、L2串联，可去掉导线bD．若将导线m从接线柱B改到接线柱A上，则两灯都能正常发光12、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（）A.2V和3VB.3V和2VC.2V和8VD.2V和5V二、填空题13.在我国，家庭电路的电压是V，家中电视机、电冰箱、电灯等用电器之间的连接方式是（选填“串”或“并”）联，将3节干电池串联起来使用，提供的电压为V。

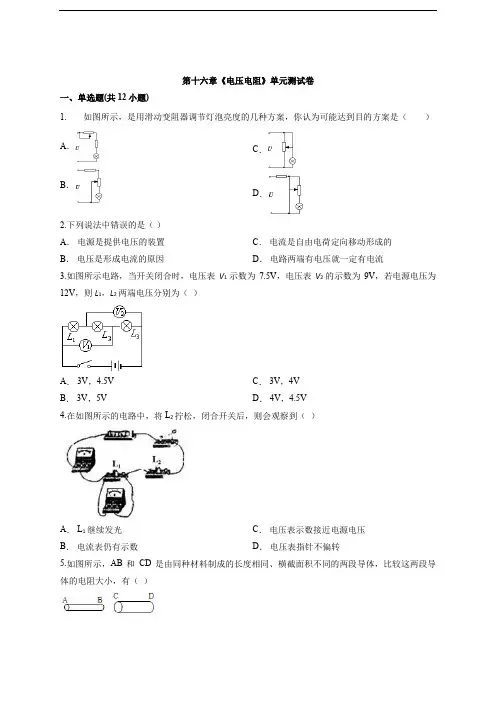

2020级人教版初中物理九年级全一册第十六章《电压电阻》单元测试卷
