电气照明系统
《电气照明技术》课件
电气照明技术的发展历程
总结词
电气照明技术的发展历程
详细描述
电气照明技术的发展经历了多个阶段。最初，人们使用白炽灯作为主要的照明方式，但随着科技的发展，荧光灯 、LED等新型照明方式逐渐取代了白炽灯。现在，随着智能化和节能技术的发展，智能照明和节能照明已经成为 电气照明技术的重要发展方向。
电气照明技术的应用场景
光生物安全
关注照明设备对人体的影响，特 别是对眼睛和皮肤的伤害，选择 符合光生物安全标准的光源和灯 具。
节能技术与措施
高效照明设备
采用高效节能的照明设备，如LED灯 具，具有高光效、长寿命和低能耗等 特点。
智能控制
利用智能照明控制系统，实现照明的 自动化和智能化，根据实际需求调节 光照强度和色温，有效节约能源。
测量技术
照明测量是评估照明质量和效果的 重要手段，包括照度计、亮度计等 测量工具的使用，以及测量数据的 分析和处理。
03
照明电路与系统
照明电路的基本构成
电源
提供电能，驱动照明设 备工作。
导线
传输电能，连接电源和 负载。
负载
照明设备，如灯泡、灯 管等，将电能转换为光
能。
控制开关
控制照明设备的开启和 关闭。
点。LED灯的发光效率高、体积小、重量轻，可制成各种形状和颜色，
广泛应用于景观照明、室内照明等领域。
照明设计基础
01
02
03
照明设计原则
照明设计应遵循舒适、安 全、经济、美观等原则， 以满足人们的生活和工作 需求。
照明际情况进 行合理规划。
节能控制
根据实际需求和环境因素，智能调节照明设 备的功率，实现节能减排。
自动感应
通过人体感应、光线感应等技术，自动调节 照明设备的亮度和开关状态。
电气照明系统基础知识
（5） 氙灯发出强白光，光色好，又称“小太阳”， 适合大面积、高大厂房、广场、运动场、港口和机场的 照明。
14.2 常用电光源、灯具及其选用
（6） 高压钠灯光色较差，适合城市街道、广场的 照明。
（7） 低压钠灯发出黄绿色光，穿透烟雾性能好， 多用于城市道路、户外广场的照明。
14.2 常用电光源、灯具及其选用
1 白炽灯
它的结构如图14-1所示，由灯头、灯丝和玻璃外壳 组成。灯头有螺纹口和插口两种形式，可拧进灯座中。 对于螺口灯泡的灯座，相线应接在灯座中心接点上，零 线接到螺纹口端接点上。
灯丝由钨丝制成，当电流通过时加热钨丝，使其达 到白炽状态而发光。一般40W以下的小功率灯泡内部抽 成真空，60W以上的大功率灯泡先抽真空，再充以氩气 等惰性气体，以减少钨丝发热时的蒸发损耗，提高使用 寿命。
14.2 常用电光源、灯具及其选用
(4) 密闭型 透光罩固定处加以密封，与外界可靠 地隔离，内外空气不能流通。根据用途又分为防水防潮 型和防水防尘型，适用于浴室、厨房、潮湿或有水蒸气 的车间、仓库及隧道、露天堆场等场所。
(5) 防爆安全型 这种照明器适用于在不正常情况 下可能发生爆炸危险的场所。其功能主要使周围环境中 的爆炸性气体进不了照明器内，可避免照明器正常工作 中产生的火花而引起爆炸。
（8） 金属卤化物灯光效高，光色好，室内外照明 均适用。
14.2 常用电光源、灯具及其选用
14.2.3 灯具
照明电光源（灯泡或灯管）、固定安装用的灯座、 控制光通量分面的灯罩及调节装置等构成了完整的电气 照明器具，通常称为灯具。
灯具的结构应满足制造、安装及维修方便，外形美 观和使用工作场所的照明要求。
电气照明系统安装常用工具和材料
电锤也可用于水电安装，敷设管道时穿墙钻孔，电锤的外形如图2 -17所示。
图2-16
冲击电钻
课题1 电气照明系统安装常用工具
图2-17 电锤
课题1 电气照明系统安装常用工具
1)检查电锤电源线有无损伤，然后用500V绝缘电阻表对电锤电源 线进行摇测，测得电锤绝缘电阻超过0.5MΩ时方能通电运行。 2)电锤使用前应先通电空转一下，检查转动部分是否灵活，待检
查电锤无故障时方能使用。 3)工作时应先将钻头顶在工作面上，然后再启动开关，尽可能避 免空打孔。 4)用电锤在墙上钻孔时应先了解墙内有无电源线，以免钻破电线 发生触电。 5)电锤在使用过程中，如果发现声音异常，应立即停止钻孔，如 果因连续工作时间过长，电锤发烫，也要停止电锤工作，让其自 然冷却，切勿用水淋浇。 2.弯管器
电力电缆，用聚氯乙烯作绝缘及保护层，有聚氯乙烯绝缘及护套 电力电缆、交联聚乙烯绝缘护套电力电缆两种，前者适用于10kV 及以下电力线路。 表2-5 常用聚氯乙烯绝缘电力电缆型号及用途表
表2-5 常用聚氯乙烯绝缘电力电缆型号及用途表
课题2 电气照明系统安装常用材料
表2-6 常用交联聚乙烯绝缘电力电缆型号及用途
建筑电气照明系统安装
主编熊文生
单元2 电气照明系统安装常用工具和材料
(1)了解建筑照明系统安装过程中常用工具的结构，理解其工作
原理，掌握各种工具的使用方法及使用过程中应注意的问题。 (2)了解常用材料的种类，理解导线的型号及管材规格的含义， 熟悉不同型号导线和不同规格管材的特点及适用场合。 (3)根据施工要求灵活地选用工具和材料并能够正确操作。 课题1 电气照明系统安装常用工具 课题2 电气照明系统安装常用材料
照明系统安全规范要求
照明系统安全规范要求照明系统是现代建筑中不可或缺的一部分，它提供了必要的照明，确保人们在各种情况下能够清晰地看到周围的环境。
然而，由于照明系统涉及到电气和光学等复杂的技术，如果不按照安全规范要求进行设计、安装、操作和维护，可能对人身安全和设备正常运行造成严重影响。
因此，在照明系统的使用中，有必要遵循一系列的安全规范要求。
本文将对照明系统安全规范要求进行详细阐述。
一、电气安全规范要求1. 电气设备选择与安装在选择和安装照明设备时，应根据建筑物的实际情况和照明需求来确定合适的设备。
同时，要确保设备符合国家相关标准，并由专业人员进行安装和调试。
2. 导线和接线导线和接线必须使用符合标准的电线电缆，并采取适当的绝缘和保护措施。
导线应进行正确的分段、固定和标识，以便于后期维护和故障排除。
3. 接地保护照明系统的接地保护是电气安全的重要保证，它能够有效地防止漏电和电击事故的发生。
照明设备及电气回路应符合相应的接地要求，并由专业工程师进行接地测试和验证。
4. 安全开关与保护装置照明系统中应设置安全开关和过载保护装置，以便在发生故障或超负荷时能够及时切断电源，保护设备和人员的安全。
二、光学安全规范要求1. 光束控制与遮光照明系统中的光束应具有良好的控制性和可调节性，以满足不同场景和需求下的照明要求。
在设计和安装照明系统时，应考虑到光线的遮光，避免直接照射人眼，以避免视觉疲劳和刺激。
2. 抗眩光设计在某些特殊场所，如办公室、学校等长时间需要进行工作或学习的地方，应选用抗眩光照明设备。
同时，还应避免照明系统造成的反射和闪烁，确保工作和学习的效果和舒适性。
三、安全使用与维护规范要求1. 安全使用使用者应按照照明设备的使用说明书和相关规范要求进行正确的使用操作，并将设备放置于安全稳定的位置，避免碰撞和摔落。
在更换电灯泡或进行维修时，务必切断电源并采取安全措施。
2. 定期维护和检测为了保证照明系统的正常运行和安全使用，应定期对设备进行维护和检测。
第5章-电气照明系统
图11 跷板开关通断位置
一般按钮常用在控制电路中，可应用于磁力启动器、接触器、继电器及 其他电器的控制之中，带指示灯式按钮还适用于灯光信号指示的场合。
七、开关图例
插座的安装
a）单相双孔插座
图12 插座接线 b)单相三孔插座 c)三相四孔插座
d)安全型插座
八、接线原理图
读图示意
平面位置图
直观图
电气照明系统施工图识读
1.
(1)首先看设计说明、图例和文字符号，掌握图例和符号的 含义，电气设备规格、容量的标示方法，了解施工图的 (2)再看系统图，了解配电方式和回路，以及各回路装置间 的关系。 (3)结合系统图看各平面图中的配电回路，各回路导线敷设 走向、根数及灯具的型号、位置、数量等。
2.
案例1
电气照明平面图
案例2
BV-500-3×6-SC20FC
系统图
BLV-2×2.5P15WC、FC BLV-3×6SC15FC BLV-2×2.5P15WC、FC BLV-3×2.5P15WC、FC
照明 单相双孔插座 单相三孔插座
照明开关箱
系统图
1．工程用途及所属单位：该工程由某市饮食公司投资，一般饮
1.照度均匀 2.照度合理 3.限制眩光：
当照明电光源的亮度过大或与人眼的距离过近时，刺目 的光线使人的眼睛难以忍受，使人发生晕眩及危害视力的现象 称为眩光。 眩光可能使人看不见其他东西，失去了照明的作用；也可 能对可见度没有影响，但人却感到很不舒服。因此，在建筑电 气照明设计时，必须注意限制眩光。

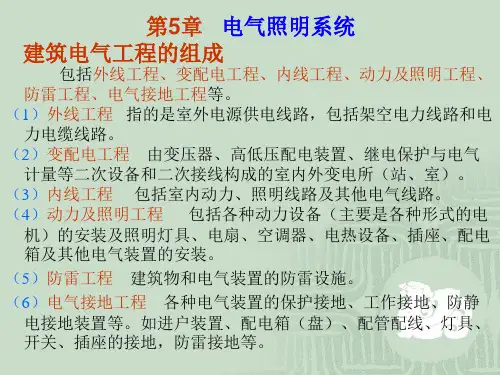

第5章 电气照明系统 建筑电气工程的组成
包括外线工程、变配电工程、内线工程、动力及照明工程、 防雷工程、电气接地工程等。 （1）外线工程 指的是室外电源供电线路，包括架空电力线路和电 力电缆线路。 （2）变配电工程 由变压器、高低压配电装置、继电保护与电气 计量等二次设备和二次接线构成的室内外变电所（站、室）。 （3）内线工程 包括室内动力、照明线路及其他电气线路。 （4）动力及照明工程 包括各种动力设备（主要是各种形式的电 机）的安装及照明灯具、电扇、空调器、电热设备、插座、配电 箱及其他电气装置的安装。 （5）防雷工程 建筑物和电气装置的防雷设施。 （6）电气接地工程 各种电气装置的保护接地、工作接地、防静 电接地装置等。如进户装置、配电箱（盘）、配管配线、灯具、 开关、插座的接地，防雷接地等。
《建筑电气照明系统》课件
明敷、暗敷等，应根据实际情况选择合适的敷设方式，确保 安全、美观。
照明系统的节能与环保材料
节能材料
LED灯具、节能镇流器等，可有效降低能耗，节约能源。
环保材料
无汞灯具、可回收利用的电线与电缆等，有利于减少环境污染，促进可持续发 展。
REPORT
CATALOG
DATE
ANALYSIS
照明系统的维护与管理
定期检查
定期对灯具、线路和开关等设备进行检查，发现 损坏或老化及时更换。
节能管理
根据实际需要，合理调整照明系统的亮度和色温 ，减少不必要的能源消耗。
ABCD
清洁与保养
定期清洁灯具表面，保持其光洁度，对其他设备 进行必要的保养。
安全措施
加强安全宣传和管理，确保人员在使用照明系统 时遵循安全规定，防止触电等事故发生。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《建筑电气照明系统 》ppt课件
目录
CONTENTS
• 建筑电气照明系统概述 • 照明系统设计 • 照明系统设备与材料 • 照明系统的安装与维护 • 建筑电气照明系统的应用与发展趋势
REPORT
CATALOG
DATE
ANALYSIS
Ecotect
综合性的建筑环境分析软件，包括照 明分析功能。
Radiance
高级的照明分析软件，适用于专业照 明设计和研究。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
照明系统设备与材料
灯具类型与选择
灯具类型
吊灯、吸顶灯、壁灯、台灯等，选择 时应考虑照明需求、装修风格和空间 大小。
电气照明系统的组成
电气照明系统的组成电气照明系统是指用于照明的一系列电气设备和设施的总称。
它由多个组成部分构成，包括光源、电源、控制系统和配电系统等。
下面将详细介绍电气照明系统的各个组成部分。
一、光源光源是电气照明系统中最基本的组成部分，它是产生光线的装置。
常见的光源有白炽灯、荧光灯、LED灯等。
白炽灯是一种以电流通过导电丝产生光线的光源，它具有高亮度、色温较高的特点。
荧光灯是一种以电流通过荧光粉产生光线的光源，它具有高效节能、寿命长的特点。
LED灯是一种以电流通过半导体产生光线的光源，它具有高亮度、低能耗、寿命长的特点。
二、电源电源是电气照明系统的能量来源，它为光源提供所需的电能。
常见的电源有交流电源和直流电源。
交流电源是一种周期性变化的电能，它通过电网供应给电气照明系统。
直流电源是一种恒定的电能，它通过电池或电源适配器供应给电气照明系统。
三、控制系统控制系统是用于控制电气照明系统的开关、亮度、颜色等参数的设备。
它可以手动控制，也可以自动控制。
常见的控制系统有开关、调光器、遥控器等。
开关是一种用于控制电气照明系统的通断的设备，它可以手动操作。
调光器是一种用于调节光源亮度的设备，可以实现光源的调光功能。
遥控器是一种无线控制设备，可以通过遥控信号来控制电气照明系统的开关、亮度等参数。
四、配电系统配电系统是用于将电能从电源输送到光源的系统。
它包括电缆、开关箱、熔断器等设备。
电缆是用于输送电能的导线，它具有良好的导电性能和绝缘性能。
开关箱是用于集中控制和保护电气照明系统的设备，它包含开关、熔断器等元件。
熔断器是一种用于保护电气照明系统的设备，当电流超过额定值时，熔断器会自动断开电路，起到保护作用。
除了上述的主要组成部分外，电气照明系统还包括其他辅助设备和设施，如灯具、支架、散热器等。
灯具是用于安装光源和反射、散射光线的设备，它可以根据需要选择不同形状和材质的灯具。
支架是用于固定灯具和支撑其他设备的构架，它可以根据需要选择不同材质和形式的支架。
电气照明课件
根据不同的激活方式，电气照明 可分为气体放电灯、荧光灯、 LED灯等。
电气照明发展历程
早期阶段
早期的电气照明主要使用白炽灯 ，其发光原理是利用电流通过灯 丝产生热能，从而激发出可见光
。
发展阶段
随着科技的发展，荧光灯、LED灯 等新型照明技术逐渐普及，它们具 有更高的发光效率和更长的使用寿 命。
公共设施照明
公共设施如道路、桥梁、隧道 等需要良好的照明以确保交通
安全。
Hale Waihona Puke 工业照明工厂、仓库等工业场所需要高 亮度的照明设备以满足生产和
存储需求。
02
电气照明系统组成与原理
电源及电源控制设备
01
02
03
电源
提供电能，通常为交流或 直流电源。
电源控制设备
用于控制电源的通断，如 开关、插座等。
电源保护设备
智能化阶段
现代的电气照明不仅追求高效、节 能，还注重智能化控制，如通过手 机APP控制灯光开关、亮度等。
电气照明应用领域
01
02
03
04
家庭照明
家庭中的照明是电气照明最广 泛的应用领域，包括客厅、卧
室、厨房等空间的照明。
商业照明
商业场所如商场、办公室、酒 店等需要大量的照明设备，以
营造舒适、明亮的环境。
高效节能技术
研发更高效、更节能的照明产品，降低能源消耗 和运营成本。
智能化控制
利用物联网、人工智能等技术，实现照明系统的 智能化控制和管理。
新型材料应用
探索和应用新型材料，提高照明产品的性能和寿 命。
市场需求变化趋势分析
定制化需求
消费者对个性化、定制化的照明产品需求增加，要求企业提供多 样化的产品选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力及照明设备的表示方法
电力及照明设备包括配电箱、灯具、开关插座等表示方法为：
1、 电力及照明设备在平面图中采用图形符号表示， 并在图形符
号旁标注文字，说明设备的名称、规格、数量、安装方式、离开
高度等。
2、 电力及照明设备的标注格式：
当需要标注引入导线时格式为：
电表产品型号代表什么意义：
电气照明系统
照明的基础知识
是指利用钠蒸气放电产生可见光的电光源
LED(Light-Emitting-Diode中文意思为发光二极管)是一种能够将电 能转化为光能的半导体，它改变了白炽灯钨丝发光与节能灯三基色粉 发光的原理，而采用电场发光。据分析，LED的特点非常明显，寿命 长、光效高、低辐射与低功耗。
大多数的颜色可以通过红、绿、蓝三色按照不同的比例合成产生。 这是色度学的最基本原理，即三基色原理。三种基色是相互独立的，
任何一种基色都不能有其它两种颜色合成。
照明电器的表示方法 灯具在平面图中采用图形符号表示。在图形符号旁标注文字，说
明灯具的名称和功能。
4、 照明灯具的标注格式：
其中： a
灯具数量
b
灯具型号
c
每盏灯具内的灯泡（灯管）数量
d
每个灯泡（灯管）的功率
e
灯具安装高度
f
安装方式
l
光源种类（可省略不写）
例：
其中： 4
灯具数量
YG2 灯具型号
2
每盏灯具内的灯泡（灯管）数量
4
每个灯泡（灯管）的功率
2.5 灯具安装高度2.5米
L
吊链安装方式
一只开关控制多 盏灯实际接线图
一只开关控制一 盏灯实际接线图
在家居装修中，接线盒是电工辅料之一，因为装修用的电线是穿过电 线管的，而在电线的接头部位（比如线路比较长，或者电线管要转角） 就采用接线盒做为过渡用，电线管与接线盒连接，线管里面的电线在 接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。
N L
D-用在前面表示电能表，如DD862；用在后面表示多功能，如
DTSD855DDFra bibliotek单相，如DD862
DT-三相四线，如DS862
DS-三相三线，如DS862
F-复费率，如DDSF855
Y-预付费，如DDSY855
S-电子式，如DDS855
一般情况下红色/绿色、黄的是火线，蓝色是零线，黑色是地线.
N L
DR
CR
顶棚）
12
墙壁内安装
BR
WR
14
支架上安装
15
柱上安装
16
座装
J
SP
Z
CL
ZH
HM
照明灯具、配电线路标注含义
名称
标注方式
说明
照明灯具
a-b f
c×d ×el
a-灯数量 b-型号或编号
c-每盏灯具的灯泡数量 d-灯泡容量：W e-灯泡安装高度：m（吸顶 安装时用—表示） f-安装方式 L-光源种类
1、 光源的类型及代号
2、 灯具的类型及代号
3、 照明电器安装方式及代号
三、灯具安装方式的标注文字符号
1
线吊式
X
CP
2
自在器吊式
X
CP
3
固定线吊式
X1
CP1
4
防水吊线式
X2
CP2
5
吊线器式
X3
CP3
6
链吊式
L
Ch
7
管吊式
G
P
8
壁装式
B
W
9
吸顶式或直附式
D
S
10 嵌入式（不可进人的顶棚）
R
R
11 顶棚内安装（不可进人的
