温度传感器的接线方法及规律
PT100温度传感器三线制ok
PT100 温度传感器三线制 OK引言PT100 温度传感器是一种常用的温度探测器，它能够将环境温度转化成电阻值来进行温度检测。
在 PT100 传感器中，使用电流对电阻进行测量，这时就需要采用三线制 PT100 传感器。
本文将介绍 PT100 温度传感器的三线制原理、读取电路设计和电路接线方式。
原理PT100 温度传感器是通过利用铂金属导线的电阻随温度变化而变化，来检测环境温度的。
在欧洲，经常使用 PT100 温度传感器来测量温度的各种物理参数，比如流量、气压、温度等等。
PT100 传感器是一个三端口组成的设备，其中一个端口为 PT100 的接地。
我们可以将 PT100 传感器接入一个恒流源电路中，在这个恒流源电路中通过对传感器的旁路电路测量电压来确定 PT100 传感器的阻值以及环境温度。
通常，我们都使用恒流源电路来驱动 PT100 传感器。
三线制 PT100 温度传感器电路设计三线制 PT100 温度传感器需要使用恒流和电压测量电路来完成温度测量。
为了进行测量，我们需要引入一个参考电阻器。
参考电阻器通常是一个稳定的、已知阻值的电阻器。
它需要与 PT100 温度传感器并联使用，以便测量 PT100 传感器的阻值。
我们可以通过使用电容器、运放和稳压器来设计三线制 PT100 温度传感器电路。
电容器和稳压器可以消除电压的抖动，使电路更加稳定。
运放可以放大电压信号，并将电压信号转换成数字信号。
这里有一个常用的 PT100 温度传感器三线制电路设计：PT100温度传感器三线制电路设计PT100温度传感器三线制电路设计在上面的电路设计中，我们使用了 LM358 运放，它可以将 PT100 传感器电压输出信号转换成数字信号。
参考电阻器和 PT100 传感器并联，共同构成电路的电阻。
LM358 运放只有单电源，因此我们必须先确定输入电压范围和运放供电电压范围，以便将输入电压转换到电压范围内。
在这个电路设计中，我们使用较低的供电电压来获得更高的电流稳定性。
温度传感器的接线方法及规律
pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。
pt100铂电阻传感器有三条引线，可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有一定的规律。
传统的方法虽然简单，但是有很多不足。
使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过mcu得到pt100和参考电阻的比例，从而得到阻值和温度。
这种方法非常适用于基于微处理器（mcu）的系统，uti所有的信息只通过一mcu兼容的信号输出，这样大大的减少了各分立模块之间的外接线和耦合器。
pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。
由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有如下规律：a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。
仪表上接传感器的固定端子有三个：a线接在仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。
如果中间接有加长线，三条导线的规格和长度要相同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，pt100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般plc为四线，每端出两颗线，两颗接plc输出恒流源，plc通过另两颗测量pt100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

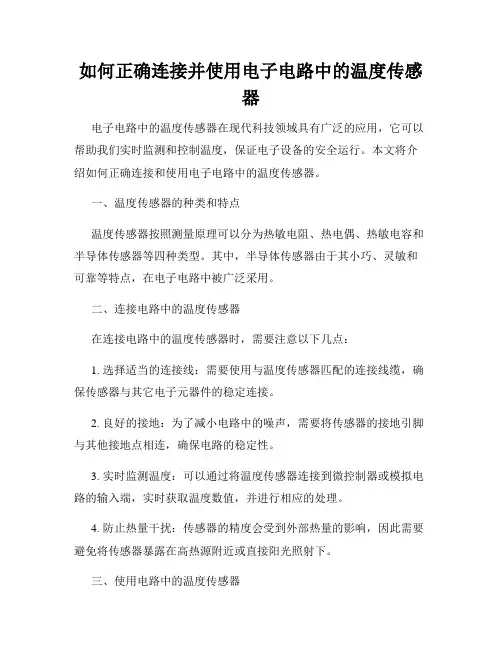

如何正确连接并使用电子电路中的温度传感器
如何正确连接并使用电子电路中的温度传感器电子电路中的温度传感器在现代科技领域具有广泛的应用，它可以帮助我们实时监测和控制温度，保证电子设备的安全运行。
本文将介绍如何正确连接和使用电子电路中的温度传感器。
一、温度传感器的种类和特点温度传感器按照测量原理可以分为热敏电阻、热电偶、热敏电容和半导体传感器等四种类型。
其中，半导体传感器由于其小巧、灵敏和可靠等特点，在电子电路中被广泛采用。
二、连接电路中的温度传感器在连接电路中的温度传感器时，需要注意以下几点：1. 选择适当的连接线：需要使用与温度传感器匹配的连接线缆，确保传感器与其它电子元器件的稳定连接。
2. 良好的接地：为了减小电路中的噪声，需要将传感器的接地引脚与其他接地点相连，确保电路的稳定性。
3. 实时监测温度：可以通过将温度传感器连接到微控制器或模拟电路的输入端，实时获取温度数值，并进行相应的处理。
4. 防止热量干扰：传感器的精度会受到外部热量的影响，因此需要避免将传感器暴露在高热源附近或直接阳光照射下。
三、使用电路中的温度传感器在使用电路中的温度传感器时，可以根据实际需求进行以下操作：1. 温度报警：可以通过设置温度上下限，当温度超出设定范围时，通过连接警报器或继电器实现温度报警功能。
2. 温度控制：可以通过微控制器或专用的温度控制芯片，根据温度传感器的反馈信号，控制风扇、加热器等设备的开关，实现温度的自动控制。
3. 数据记录和分析：可以通过将温度传感器连接到数据采集卡或单片机等设备，实时采集并记录温度数据，利用软件进行数据分析和处理。
四、温度传感器的注意事项在连接和使用电路中的温度传感器时，需要注意以下几点：1. 选择合适的传感器：根据具体应用需求选择合适的温度传感器，确保其测量范围、精度和响应时间等参数符合要求。
2. 温度传感器的校准：由于传感器的精度会随着时间和使用条件而发生变化，需要定期进行校准，以保证测量结果的准确性。
3. 防静电措施：在连接和处理温度传感器时，需要采取防静电措施，避免静电对传感器的损害。
PT100温度传感器的接线方法
特性指标
●测温范 围:
-200-400℃
●探头直 径:
Φ5mm
●安装方 式:
活动螺丝固定
●引线长 度:
一般 2 米，可订制长度（专用引线）
●接线方 式:
接线叉
●传感器 件:
PT（铂）
●探头长 度:
5cm/10cm/15cm/20cm
●电阻变 化:
0.3851Ω/℃
●螺丝规 格:
M8*1.0
●引线接 法:
尺寸图： 选型图：
接线图：
PT100 铂电阻传感器有三条引线,可用 A、B、C （或黑、红、黄）来代表三根线,三根线之间有如下规律：
A 与 B 或 C 之间的阻值常温下在 110 欧左右, B 与 C 之间为 0 欧,B 与 C 在内部是直通的,原则上 B 与 C 没 什么区别. 仪表上接传感器的固定端子有三个：
A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在 仪 表上的另外两个固定端子，B 和 C 线的位置可以互换,但都 得 接上，。如果中间接有加长线,三条导线的规格和长度要相 同。 热电阻的 3 线和 4 线接法：是采用 2 线、3 线、4 线，主要 由使（选）用的二次仪表来决定。 一般显示仪表提供三线接法，PT100 一端出一颗线，另一 端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。 一般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源， PLC 通过另两颗测量 PT100 上的电压，也是为了抵消导线
三线式
●套管材 质:
不锈钢
PT100 温度传感器采用三线式接法的原因： PT100 温度传感器 0℃时电阻值为 100Ω，电阻变化率为 0.3851Ω/℃。由于其电阻值小， 灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的 测量误差，原理如下： PT100 引出的三根导线截面积和长度均相同(即 r1=r2=r3)，测量铂电阻的电路一般是不 平衡电桥，铂电阻(Rpt100)作为电桥的一个桥臂电阻，将导线一根(r1)接到电桥的电源 端，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都 引入了相同阻值的引线电阻，电桥处于平衡状态，引线线电阻的变化对测量结果没有任 何影响。
传感器接法
1、单相电压传感器
2、电流传感器
3、红外告警
将红外告警传感器的后盖打开，可以看见6
个接线端子
4、门磁
门磁有3个接线端子
5、三相电压传感器
6、温湿度传感器
将温湿度的后盖打开，里面有四个接线端子
7、烟感传感器
烟雾传感器本身引出5种颜色的线，红色接直流电压+12V ，黑色接直流电压GND ，蓝色和绿色接信号输出
8、直流电压传感器
9、电池表面温度传感器
电池表面温度传感器带温度传感器的一端固定在蓄电池负极，另一端有3根线，其中红色接直流电压+12V ，黄色接直流电压GND ，黑色接信号输出
10、声光报警讯响器、警号连接器 声光报警讯响器与警号连接器连接图：
警号连接器与PC 通过串口连接，警号连接器DB9插头2脚连接到PC 机上DB9 插头的2 脚，警号连接器DB9插头3脚连接到PC 机上DB9 插头的3 脚，警号连接器DB9插头5脚连接到PC 机上DB9 插头的5 脚
11、水浸传感器
12、IGUARD 门禁系统
1、GND GND
2、12+ POWER
3、常开 NO
4、公共端 COM
5、常闭 NC
6、门磁 DOOR STRIKE SENSER （十秒不关门告警）
7、门磁 DOOR STRIKE SENSER （十秒不关门告警）
8、预留 RESERVED （接出门按钮）
9、预留 RESERVED （接出门按钮） 10、外接报警 ALARM 11、外接报警 ALARM 12、（插头） 遥控门锁控制器。

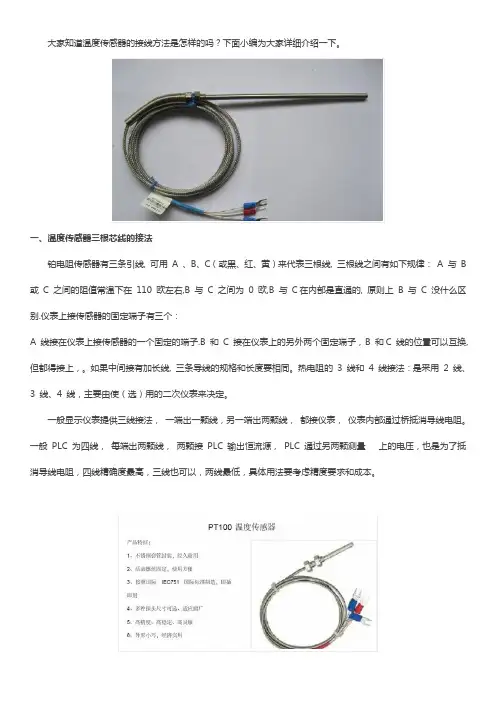

温度传感器接线方法【免费下载】
扩展资料：
应用领域：
温度传感器是最早开发，应用最广的一类传感器。
温度传感器的市场份额大大超过了其他的传感器。
从17世纪初人们开始利用温度进行测量。
在半导体技术的支持下，本世纪相继开发了半导体热电偶传感器、PN结温度传感器和集成温度传感器。
两种不同材质的导体，如在某点互相连接在一起，对这个连接点加热，在它们不加热的部位就会出现电位差。
这个电位差的数值与不加热部位测量点的温度有关，和这两种导体的材质有关。
这种现象可以在很宽的温度范围内出现，如果精确测量这个电位差，再测出不加热部位的环境温度，就可以准确知道加热点的温度。
由于它必须有两种不同材质的导体，所以称之为“热电偶”。
不同材质做出的热电偶使用于不同的温度范围，它们的灵敏度也各不相同。
热电偶传感器有自己的优点和缺陷，它灵敏度比较低，容易受到环境干扰信号的影响，也容易受到前置放大器温度漂移的影响，因此不适合测量微小的温度变化。
由于热电偶温度传感器的灵敏度与材料的粗细无关。
温度检测仪表的接线方式有哪些
温度检测仪表的接线方式有哪些
温度检测仪表主要是采取自动化方式，通过电平衡、矩平衡、力平衡原理，以感知器检测现场温度参数，利用变送器转换后，能够发送数据至显示元件，经过数据检测前后对比，保证达到平衡状态。
温度仪表中，铂热电阻作为重要元件，为正系数敏电阻，阻值随温度变动进行变动，仅检测热电阻阻值，即可获得温度大小，该仪表具有稳定性高、准确度高、耐腐蚀、便于操作的特点，成为温度检测仪普遍应用元件，且支持长距离传递信号，需要电源刺激，但无法测定温度瞬间变化，测定范围为-200~850℃。
温度检测仪表的接线方式可分为以下几种：
（1）四线制，电阻根部两端分别连接导线，输入导线恒定电流，转变电阻为电压信号，从另外两根导线传递电压信号至二次仪表，此种方法连接导线互相对称，能够避免热电偶效应，却需要输入准确1mA 电流值。
（2）三线制，电阻根部一侧进行导线连接，相对侧导线连接方式，配合电桥使用，能够减少引线电阻副作用，适用于工业生产检测温度。
（3）二线制，电阻两侧各连接一根导线，此种引线方式便捷，导线连接需经过引线电阻，电阻值将会受到导线材料、长短影响，仅适用于检测温度精度无较高要求的工业生产。
工业生产中，为保证生产工作顺利开展，需要自动化控制各项生产参数，了解各项数据，温度检测仪作为重要仪器，将人工操作转变为机
械操作，解放人力生产，从而提高检测效率。
传感器接线方法和图解
传感器接线方法和图解传感器是一种能够感知环境并将感知到的信息转化为可用信号的装置，它在各种自动化控制系统中起着至关重要的作用。
而传感器的接线方法则是使用传感器时需要掌握的重要知识之一。
接下来，我们将详细介绍传感器接线方法，并附上图解，希望能对您有所帮助。
1. 了解传感器类型。
在进行传感器接线时，首先需要了解所使用的传感器类型。
常见的传感器类型包括温度传感器、压力传感器、光电传感器等。
不同类型的传感器在接线方法上可能会有所不同，因此在进行接线前需要对传感器的类型有所了解。
2. 接线前的准备工作。
在进行传感器接线前，需要做好一些准备工作。
首先，需要检查传感器的规格参数和接线要求，确保了解传感器的工作电压、输出信号类型等信息。
其次，需要准备好接线所需的工具和材料，确保接线过程顺利进行。
3. 接线方法。
接线方法主要包括电源接线、信号接线和地线接线。
在进行接线时，需要根据传感器的规格参数和接线要求，正确连接传感器的电源、信号和地线。
在接线过程中，需要注意接线的稳固性和接触的可靠性，确保传感器能够正常工作。
4. 接线图解。
为了更直观地展示传感器的接线方法，下面我们提供一些常见传感器的接线图解，希望能够帮助您更好地理解传感器的接线方法。
（图解内容，以温度传感器为例，展示电源接线、信号接线和地线接线的具体方法和步骤，配以文字说明，帮助读者更好地理解传感器的接线方法。
）。
5. 注意事项。
在进行传感器接线时，需要注意一些事项。
首先，要确保接线过程中电源已经断开，以免发生触电事故。
其次，需要严格按照传感器的接线要求进行接线，避免接线错误导致传感器损坏或工作异常。
最后，接线完成后需要进行接线测试，确保传感器能够正常工作。
通过以上介绍，相信您已经对传感器的接线方法有了更深入的了解。
在使用传感器时，正确的接线方法不仅能够保证传感器的正常工作，还能够提高系统的稳定性和可靠性。
希望本文对您有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。
pt100铂电阻传感器有三条引线，可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有一定的规律。
传统的方法虽然简单，但是有很多不足。
使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过mcu得到pt100和参考电阻的比例，从而得到阻值和温度。
这种方法非常适用于基于微处理器（mcu）的系统，uti所有的信息只通过一mcu兼容的信号输出，这样大大的减少了各分立模块之间的外接线和耦合器。
pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。
由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有如下规律：
a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。
仪表上接传感器的固定端子有三个：a线接在仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。
如果中间接有加长线，三条导线的规格和长度要相同。
热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。
一般显示仪表提供三线接法，pt100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。
一般plc为四线，每端出两颗线，两颗接plc输出恒流源，plc通过另两颗测量pt100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
