火焰探测器种类
火灾探测器的分类
火灾探测器的分类火灾探测器是火灾自动报警和自动灭火系统最基本和最关键的部件之一，对被保护区域进行不间断的监视和探测，把火灾初期阶段能引起火灾的参数（烟、热及光等信息）尽早、及时和准确地检测出来并报警。
除易燃易爆物质遇火立即爆炸起火外，一般物质的火灾发展过程通常都要经过引燃、发展和熄灭三个阶段。
因此，火灾探测器的选择原则是要根据被保护区域内初期火灾的形成和发展特点去选择有相应特点和功能的火灾探测器。
一、感烟探测器感烟探测器是用于探测物质燃烧初期在周围空间所形成的烟雾粒子含量，并自向火灾动报警控制器发出火灾报警信号的一种火灾探测器。
它响应速度快，能及早地发现，是使用量最大的一种火灾探测器。
点型探测器是对某一点周围空间响应的火灾探测器。
感烟探测器从作用原理上分类，可分为离子型、光电型两种类型。
离子感烟火灾探测器是对能影响探测器内电离电流的燃烧产物敏感的探测器。
光电感烟探测器是利用火灾时产生的烟雾粒子对光线产生吸收遮挡、散射或吸收的原理并通过光电效应而制成的一种火灾探测器。
光电感烟探测器可分为遮光型和散射型两种。
线型感烟探测器是一种能探测到被保护范围中某一线路周围烟雾的火灾探测器。
探测器由光束发射器和光电接收器两部分组成。
它们分别安装在被保护区域的两端，中间用光束连接（软连接），其间不能有任何可能遮断光束的障碍物存在，否则探测器将不能工作。
常用的有红外光束型、紫外光束型和激光型感烟探测器三种，故而又称线型感烟探测器为光电式分离型感烟探测器。
二、感温火灾探测器感温火灾探测器是对警戒范围内某一点或某一线段周围的温度参数敏感响应的火灾探测器。
根据监测温度参数的不同，感温火灾探测器有定温、差温和差定温三种。
探测器由于采用的敏感元件不同，又可派生出各种感温探测器。
与感烟火灾探测器和感光火灾探测器比较，感温火灾探测器的可靠性较高，对环境条件的要求更低，但对初期火灾的响应要迟钝些，报警后的火灾损失要大些。
它主要适用于因环境条件而使感烟火灾探测器不宜使用的某些场所；并常与感烟火灾探测器联合使用组成与门关系，对火灾报警控制器提供复合报警信号。
火灾探测器分类
火灾探测器分类火灾探测器是火灾自动报警系统的基本组成部分之一，它至少含有一个能够连续或以一定频率周期监视与火灾有关的适宜的物理和／或化学现象的传感器，并且至少能够向控制和指示设备提供一个合适的信号，是否报火警或操纵自动消防设备，可由探测器或控制和指示设备做出判断。
（一）根据探测火灾特征参数分类火灾探测器根据其探测火灾特征参数的不同，可以分为感烟、感温、感光、气体、复合五种基本类型。
1）感温火灾探测器，即响应异常温度、温升速率和温差变化等参数的探测器。
2）感烟火灾探测器，即响应悬浮在大气中的燃烧和／或热解产生的固体或液体微粒的探测器，进一步可分为离子感烟、光电感烟、红外光束、吸气型等。
3）感光火灾探测器，即响应火焰发出的特定波段电磁辐射的探测器，又称火焰探测器，进一步可分为紫外、红外及复合式等类型。
4）气体火灾探测器，即响应燃烧或热解产生的气体的火灾探测器。
5）复合火灾探测器，即将多种探测原理集中于一身的探测器，它进一步又可分为烟温复合、红外紫外复合等火灾探测器。
此外，还有一些特殊类型的火灾探测器，包括：使用摄像机、红外热成像器件等视频设备或它们的组合方式获取监控现场视频信息，进行火灾探测的图像型火灾探测器；探测泄漏电流大小的漏电流感应型火灾探测器；探测静电电位高低的静电感应型火灾探测器；还有在一些特殊场合使用的、要求探测极其灵敏、动作极为迅速，通过探测爆炸产生的参数变化（如压力的变化）信号来抑制、消灭爆炸事故发生的微压差型火灾探测器；利用超声原理探测火灾的超声波火灾探测器等。
（二）根据监视范围分类1）点型火灾探测器，即响应一个小型传感器附近的火灾特征参数的探测器。
2）线型火灾探测器，即响应某一连续路线附近的火灾特征参数的探测器此外，还有一种多点型火灾探测器，即响应多个小型传感器（例如热电偶）附近的火灾特征参数的探测器。
（三）根据其是否具有复位（恢复）功能分类1）可复位探测器，即在响应后和在引起响应的条件终止时，不更换任何组件即可从报警状态恢复到监视状态的探测器。
什么是火焰探测器工作原理
什么是火焰探测器工作原理
火焰探测器是一种用于检测火焰的安全设备。
它可以通过监测火焰产生的光线、热量或气体等信号来判断是否存在火焰，并发出警报或触发其他安全措施。
火焰探测器的工作原理有多种类型，包括光电式、热电式和气体感应式等。
1. 光电式火焰探测器工作原理：这种探测器使用光电二极管和一个发射器来检测火焰。
当有火焰出现时，它会发出特定的光线，被发射器发出的光线反射到光电二极管上，产生电流变化，从而触发警报。
2. 热电式火焰探测器工作原理：这种探测器使用一个或多个热电偶来感测火焰的热量。
当火焰接近或触及热电偶时，热电偶会产生微小的电流，这个信号会被放大并用于触发警报。
3. 气体感应式火焰探测器工作原理：这种探测器使用特定的气体传感器来检测火焰产生的气体，如一氧化碳或二氧化碳。
当有火焰存在时，它会释放出特定的气体，并被传感器检测到。
传感器会将这个信号转换为电信号，从而触发警报。
无论是哪种类型的火焰探测器，其工作原理的基本思想都是通过监测火焰产生的信号来判断是否存在火灾，并及时采取相应的警报或控制措施，以保障人们的生命和财产安全。
火灾探测器的分类与发展
5）复合型探测器：分为感烟感温型 、感温感光型、感烟感光型、红外光束 感烟感光型和感烟感温感光型等。 早期的探测器采用简单的“与”、 “或”进行多传感信号处理。国际上的 发展方向是利用集成在探测器内部的微 处理芯片对相互关联的每个探测器测量 值进行计算，并利用人工智能技术对信 息进行综合分析，从而降低了误报率。
2）感温探测器：分为差温、定温和差 定温三种。 差温探测器是在发生火灾时温升速率 达到一定值而报警； 定温探测器是利用低熔点合金达到一 定温度后而报警； 差定温探测器则是前两种的组合。 感温探测器宜适用于感烟探测器不能 应用的湿度大、有粉尘、和蒸气及正常情 况下有少量烟雾的场所，如发电机房、汽 车库、吸烟室、厨房、锅炉房等建筑物内 。感温探测器不适用于阴燃火灾的场所。
4）可燃气体探测器：有催化型、红外光学 型两种类型。 催化型可燃气体探测器是利用难熔金属铂 丝加热后的电阻变化来测定可燃气体浓度 。 当可燃气体进入探测器时，在铂丝表面引起氧 化反应(无焰燃烧)，其产生的热量使铂丝的温 度升高，而铂丝的电阻率便发生变化。 红外光学型是利用红外传感器通过红外 线光源的吸收原理来检测现场环境的烷烃类可 燃气体。 这种探测器使用气敏元件制作的，本身具 有防爆性能，主要应用于液化石油气、城市煤 气、天然气、石油化工生产、油库等爆炸危险 场所。这种探测器能使空间可燃气体含量在爆 炸下限以下就发出信号报警，以便事先采取有 效的防火防爆措施，避免事故的发生。
• 可燃性气体探测器：响应燃烧或热解产生的气体 • 复合式探测器：响应上述两种及以上火灾参数
这五类探测器中，每种类型的探测器按其工作原理，又可作以下细分：
1）感烟探测器： 这是应用最为广泛的火 灾探测器，分为离子感烟和光电感烟两种。 离子感烟探测器是根据烟雾能遮挡镅元素 放射出的α 射线的原理制作的。 光电感烟探测器是火灾产生的烟雾遮挡可 见光或红外光从而发出电信号的一种探测器。 感烟探测器主要应用于低粉尘环境，如： 电子计算机房、通讯机房、宾馆、办公楼等， 而不适用于湿度大、有灰尘或水蒸气、风速大 的场所，也不适用于有腐蚀性气体和工艺过程 中产生烟的场所。
火灾探测器的类型与原理
02
火灾探测器类型
感烟火灾探测器
总结词
通过检测空气中烟雾颗粒来判断火灾的设备
详细描述
感烟火灾探测器是最常见的火灾探测器类型，通过检测空气中的烟雾颗粒来判 断火灾是否发生。它通常由烟雾传感器和报警器组成，当烟雾浓度达到一定阈 值时，报警器会发出警报。
感温火灾探测器
总结词
通过检测温度变化来判断火灾的设备
02
当复合式探测器中的任何一个 参数达到预设阈值时，都会触 发报警。
03
复合式探测器通常安装在重要 设施或需要高可靠性报警的区 域。
04
火灾探测器的应用场 景
商业建筑
商业建筑通常需要安装火灾探测器以监测潜在的火灾风险，确保人员安全和财产保 护。
商业建筑的火灾探测器通常安装在天花板、墙壁或特定区域，以覆盖整个空间。
作用
火灾探测器在火灾发生初期及时发出 警报，提醒人们采取相应的灭火措施 ，减少火灾造成的损失。
分类依据
探测原理
根据火灾探测器的探测原理，可以分为感烟探测器、 感温探测器、感光探测器和复合探测器等类型。
应用场合
根据应用场合的不同，可以分为室内和室外用火灾探 测器，以及特殊场合使用的特种火灾探测器。
传输方式
于大型住宅和公寓楼。
工业区
工业区是火灾探测器的重要应用 场景之一，因为工业生产过程中 存在大量的易燃物质和高温环境
。
工业区的火灾探测器通常安装在 车间、仓库和生产线等区域，以
监测潜在的火灾风险。
工业区中使用的火灾探测器类型 包括防爆型、耐高温型和防尘型 等，具体选择取决于工业生产的
特性和环境要求。
03
火灾探测器原理
感烟探测器原理
感烟探测器是通过检测空气中的烟雾颗粒来触发 报警的探测器。

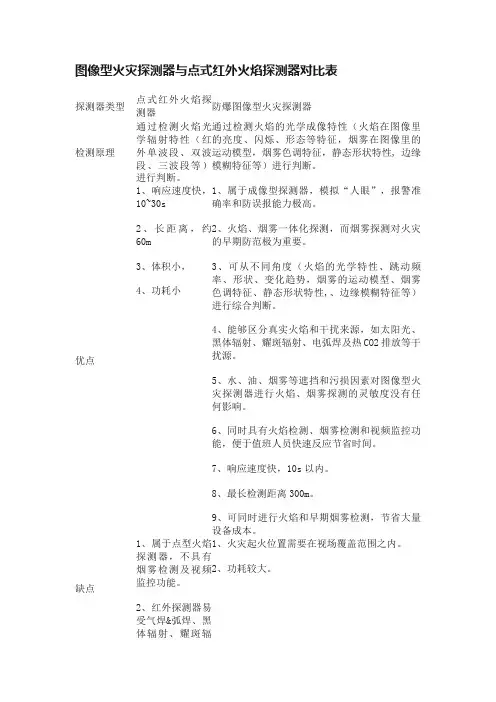

图像型火灾探测器与点式红外火焰探测器对比表
图像型火灾探测器与点式红外火焰探测器对比表探测器类型点式红外火焰探测器防爆图像型火灾探测器检测原理通过检测火焰光学辐射特性（红外单波段、双波段、三波段等）进行判断。
通过检测火焰的光学成像特性（火焰在图像里的亮度、闪烁、形态等特征，烟雾在图像里的运动模型，烟雾色调特征，静态形状特性, 边缘模糊特征等）进行判断。
优点1、响应速度快，10~30s2、长距离，约60m3、体积小，4、功耗小1、属于成像型探测器，模拟“人眼”，报警准确率和防误报能力极高。
2、火焰、烟雾一体化探测，而烟雾探测对火灾的早期防范极为重要。
3、可从不同角度（火焰的光学特性、跳动频率、形状、变化趋势，烟雾的运动模型、烟雾色调特征、静态形状特性,、边缘模糊特征等）进行综合判断。
4、能够区分真实火焰和干扰来源，如太阳光、黑体辐射、耀斑辐射、电弧焊及热CO2排放等干扰源。
5、水、油、烟雾等遮挡和污损因素对图像型火灾探测器进行火焰、烟雾探测的灵敏度没有任何影响。
6、同时具有火焰检测、烟雾检测和视频监控功能，便于值班人员快速反应节省时间。
7、响应速度快，10s以内。
8、最长检测距离300m。
9、可同时进行火焰和早期烟雾检测，节省大量设备成本。
缺点1、属于点型火焰探测器，不具有烟雾检测及视频监控功能。
2、红外探测器易受气焊&弧焊、黑体辐射、耀斑辐1、火灾起火位置需要在视场覆盖范围之内。
2、功耗较大。
射反射太阳光、电晕和电弧、电机电枢、X射线和核辐射干扰。
3、水、油、烟雾等遮挡和污损因素容易对红外探测器造成漏报和大幅降低其灵敏度。
红外火焰探测器
红外火焰探测器简介红外火焰探测器是一种使用红外线来探测火焰的仪器。
它通常由红外接收器、光敏二极管、涂有阻隔红外线材料的透镜、滤光片和放大电路等部分组成。
当火焰或热源产生红外辐射时，探测器会感应并产生信号，从而实现对火情的监测与控制。
红外火焰探测器广泛应用于火灾报警、工业安全等领域。
工作原理当火焰或热源产生红外辐射时，探测器中的红外接收器会感应到这些辐射，并将其转换为电信号。
接着，光敏二极管会将电信号放大，并输出到控制电路中进行处理。
若经过处理后的信号表明有火焰存在，则控制电路会触发相应的预警或报警装置。
分类根据使用场景不同，红外火焰探测器可以分为三种类型：点型火焰探测器、线型火焰探测器和红外热像仪。
点型火焰探测器点型火焰探测器可以检测出离探测器一定距离内的火焰，适用于对小范围内火源进行监测。
其结构简单、安装方便、灵敏度高，是较为常见的一种红外火焰探测器。
线型火焰探测器线型火焰探测器由多个点型火焰探测器组成，可覆盖更大范围的火源检测。
其具有自适应能力，可根据检测范围调整每个点型探测器的感应范围，从而达到最佳监测效果。
红外热像仪红外热像仪将来自红外辐射的信息转换成可见光图像，能够显示火源和周围环境的温度分布情况。
其可以实现对大面积、高温度范围内火源的监测，被广泛应用于石化、航空、电力等行业。
应用领域红外火焰探测器的应用领域广泛，主要包括以下几个方面：1.火灾监测：红外火焰探测器可在早期发现火源，及时触发火灾报警装置，有效减少火灾损失。
2.工业安全：红外火焰探测器可实时监测工业生产中的高温设备和火源，及时采取措施确保生产安全。
3.能源领域：红外火焰探测器可用于天然气、石油、煤炭等能源的采集和运输过程中的火灾监测。
其高灵敏度、不易受干扰的特点保障了能源行业的安全生产。
总结红外火焰探测器在预防火灾、保障工业安全、保障能源领域安全生产方面具有重要作用。
虽然不同类型的红外火焰探测器在结构和原理上有所不同，但其都可以通过感应红外辐射实现对火源的监测和控制。
火焰检测器
火焰检测器火焰检测器对于大家来说是个新名词，一直以来，对于我们的认得当中，火是不可把握的，随着科学的进展，人们渐渐认得了火焰，同时也创造了认得火焰的工具——火焰检测器，它重要是由探头和信号处理器两个部分构成。
目录定义分类定义检测燃烧室或燃烧器火焰强度的装置。
重要由探头和信号处理器两部分构成，输出表示火焰强度的模拟量信号、表示有无火焰的开关量信号和（或）表示火焰强度的视频信号。
分类1、紫外光火焰检测器紫外光火焰检测器采纳紫外光敏管作为传感元件，其光谱范围在O.006～0.4m之间。
紫外光敏管是一种固态脉冲器件，其发出的信号是自身脉冲频率与紫外辐射频率成正比例的随机脉冲。
紫外光敏管有二个电极，一般加交流高电压。
当辐射到电极上的紫外光线充足强时，电极间就产生“雪崩”脉冲电流，其频率与紫外光线强度有关，高达几千赫兹。
灭火时则无脉冲。
2、可见光火焰检测器可见光火焰检测器采纳光电二极管作为传感元件，其光谱响应范围在0.33～0.7m之间。
可见光火焰检测器由探头、机箱和冷却设备等部分构成。
炉膛火焰中的可见光穿过探头端部的透镜，经由光导纤维到达探头小室，照到光电二极管上。
该光电二极管将可见光信号转换为电流信号，经由对数放大器转换为电压信号。
对数放大器输出的电压信号再经过传输放大器转换成电流信号。
然后通过屏蔽电缆传输至机箱。
在机箱中，电流信号又被转换为电压信号。
代表火焰的电压信号分别被送到频率检测线路、强度检测线路和故障检测线路。
强度检测线路设有两个不同的限值，即上限值和下限值。
当火焰强度上限值时，强度灯亮，表示着火；当强度低于下限值时，强度灯灭，表示灭火。
频率检测线路用来检测炉膛火焰闪亮频率，它依据火焰闪亮的频率是高于还是低于设定频率，可正确判定炉膛有无火焰。
故障检测线路也有两个限值，在正常的情况下，其值保持在上、下限值之间。
一旦机箱的信号输入回路显现故障，如光电管至机箱的电缆断线，则上述电压信号立刻偏离正常范围，从而发出故障报警信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火焰探测器种类
火焰探测器，适用于无烟液体和气体火灾、产生明火以及产生爆燃的场所。
例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、天然气勘探生产企业、制药企业、发电站、印刷企业、料仓库等可燃物含碳物质的其他场合。
并且在不同场合适用不同类型的火焰探测器，下面小编就火焰探测器常见的种类给大家简单的介绍下：
火焰探测器，主要分为防爆和非防爆的，防爆的主要分为隔爆型和本安型。
根据报警方式分为火焰灭了报警和着火了时报警。
消防上用的火焰探测器是探测到火焰时才报警的。
本安型仪表：仪表在正常情况下和故障状态下，电路和系统产生的火花和达到的温度都不能引燃爆炸性混合物。
隔爆型仪表：把能点燃爆炸性混合物的仪表部件封闭在一个外壳内，该外壳特别牢固，能承受内部爆炸压力，并阻止向壳外的爆炸性混合物传爆。
防爆火焰探测器用于易燃易爆区等危险场所，非防爆火焰探测器用于安全场所。
消防上用的火焰探测器种类也比较多：
第一种是对火焰中波长较短的紫外光辐射敏感的紫外探测器；
第二种是对火焰中波长较长的红外光辐射敏感的红外探测器；
第三种是同时探测火焰中波长较短的紫外线和波长较长的红外线的紫外/红外混合探测器。
具体根据探测波段可分为：单紫外、单红外、双红外、三重红外、红外\紫外、附加视频等火焰探测器；
根据防爆类型可分为：隔爆型、本安型；。
