2012《传感器检测技术》复习提纲
传感器检测技术复习提纲(完整)
《传感器检测技术》复习提纲Chap. 1传感器的用途（非电量电量）传感器是将各种非电量（包括物理量、化学量、生物量等）按一定规律转换成便于处理和传输的另一种物理量（一般为电量）的装置。
现代信息产业的三大支柱随着科学技术的发展，传感器技术、通信技术和计算机技术构成了现代信息产业的三大支柱产业，分别充当信息系统的“感官”、“神经”和“大脑”，他们构成了一个完整的自动检测系统。
应用领域传感器几乎渗透到所有的技术领域。
如工业生产、宇宙开发、海洋探索、环境保护、资源利用、医学诊断、生物工程、文物保护等等广泛领域，并逐渐深入到人们的生活中。
传感器命名规则传感器产品的名称，应由主题词及四级修饰语构成。
（1）主题词——传感器。
（2）第一级修饰语——被测量，包括修饰被测量的定语。
（3）第二级修饰语——转换原理，一般可后续以“式”字。
（4）第三级修饰语——特征描述，指必须强调的传感器结构、性能、材料特征、敏感元件及其他必须的性能特征，一般可后续以“型”字。
（5）第四级修饰语——主要技术指标（量程、精确度、灵敏度等）。
本命名法在有关传感器的统计表格、图书索引、检索以及计算机汉字处理等特殊场合使用。
例1 传感器，绝对压力，应变式，放大型，1～3500kPa；例2 传感器，加速度，压电式，±20g。
在技术文件、产品样书、学术论文、教材及书刊的陈述句子中，作为产品名称应采用与上述相反的顺序。
例1 1～3500kPa 放大型应变式绝对压力传感器；例2 ±20g 压电式加速度传感器。
静态特性曲线优劣性比较传感器的静态性能指标：线性度、灵敏度、精确度、迟滞、重复性、零点漂移、温漂、分辨率和阈值灵敏度的定义：灵敏度是传感器在稳态下输出增量与输入增量的比值。
Chap. 2力的测量原理（静力效应，动力效应）力的计量单位为牛顿。
电桥（单臂、双臂、全桥，需要会推导输出表达式）如下图所示为恒压源供电的直流电桥测量电路。
其特点是，当被测量无变化时，电桥平衡时输出为零。
2012年上检测与转换技术复习提纲【答案完整版】

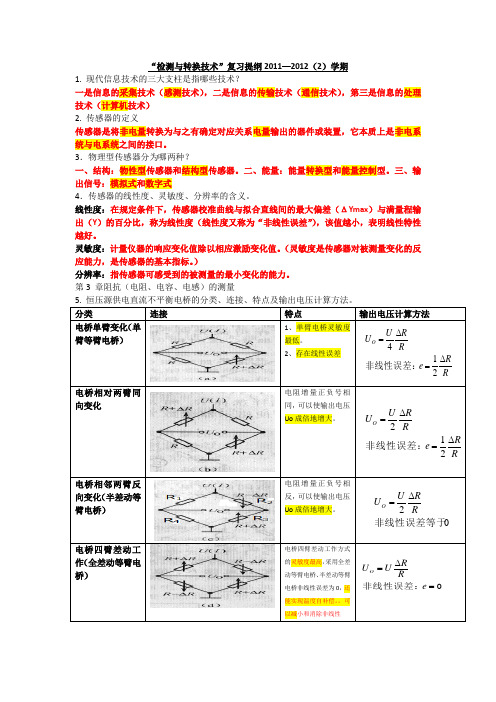

“检测与转换技术”复习提纲2011—2012（2）学期1. 现代信息技术的三大支柱是指哪些技术？一是信息的采集技术（感测技术），二是信息的传输技术（通信技术），第三是信息的处理技术（计算机技术）2. 传感器的定义传感器是将非电量转换为与之有确定对应关系电量输出的器件或装置，它本质上是非电系统与电系统之间的接口。
3．物理型传感器分为哪两种？一、结构：物性型传感器和结构型传感器。
二、能量：能量转换型和能量控制型。
三、输出信号：模拟式和数字式4．传感器的线性度、灵敏度、分辨率的含义。
线性度：在规定条件下，传感器校准曲线与拟合直线间的最大偏差（ΔYmax）与满量程输出（Y）的百分比，称为线性度（线性度又称为“非线性误差”），该值越小，表明线性特性越好。
灵敏度：计量仪器的响应变化值除以相应激励变化值。
（灵敏度是传感器对被测量变化的反应能力，是传感器的基本指标。
）分辨率：指传感器可感受到的被测量的最小变化的能力。
第3 章阻抗（电阻、电容、电感）的测量连接当电阻式传感器当电感式传感器当电容式传感器都包含两参数的差与两参数的和的比，适用于差动式阻抗传感器的测量。
21122LLLLEUO+-=21122RRRREUO+-=21212CCCCEUO+-=第4 章阻抗型传感器7. 电阻式应变传感器的原理应变电阻效应8. 什么是应变电阻效应？P47 受到外力作用后产生机械性变，导致阻值变化9. 将四个电阻应变片传感器组成全差动等臂电桥电路连接方法。
PPt第4章1 P20 书本P5010. 压阻式传感器的原理（压阻效应）和特点（优缺点），P54压阻效应：半导体材料当受到应力作用时，其电阻率会发生变化特点：（1）优点：灵敏度高、分辨力高、传感器面积小（频率响应高）、可测低频和直线加速度；（2）缺点：温度误差大，当温度升高时，压阻系数变小，传感器灵敏度降低。
需采用温度补偿电路或在恒温的条件下使用。
11. 金属热电阻传感器的原理，铂电阻的特点。
(完整word版)《传感器与检测技术》期末考试复习要点
一．填空题1．传感器是能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由灵敏元件和转换元件组成。
其中灵敏元件是指能够感受被测量的部分，转换元件是指将灵敏元件的输出转换为适于传输和测量的电信号部分。
2．传感器的分类:a.按输入量分类：位移传感器，速度传感器，温度传感器，压力传感器等b.按工作原理分类：应变式，电容式，电感式，压电式，热电式等c.按物理现象分类：结构型传感器，特性型传感器d.按能量关系分类：能量转换型，能量控制型e.按输出信号分类：模拟式传感器，数字式传感器3. 传感器技术的主要发展趋势：一是开展基础研究，发现新现象，开发传感器新材料和新工艺；二是实现传感器的集成化和智能化。
4. 检测技术属于信息科学的范畴，与计算机技术、自动控制技术和通信技术构成完整的信息技术。
5. 传感器的静态特性的主要指标是：线性度，迟滞，重复性，分辨力，稳定性，温度稳定性和各种抗干扰稳定性等。
6. 电阻式传感器的种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路而最后显示值的变化。
7. 电感式传感器是利用线圈自感或互感的变化来实现测量的一种装置，可以用来测量位移、振动、压力流量、重量、力矩应变等物理量。
8. 自感式传感器中，调幅电路用得较多，调频、调相电路用得较少。
9. 当金属导体置于变化的磁场中，导体内就会产生感应电流，称之为电涡流或涡流。
这种现象称为涡流效应。
10. 感应同步器是应用电磁感应原理来测量直线位移或转角位移的一种器件。
测量直线位移的称为直线感应同步器，测量转角位移的称为圆感应同步器。
11. 利用电容器的原理，将非电量转化为电容量，进而实现非电量到电量的转化的器件称为电容式传感器。
12. 在应用中电容式传感器可以有三种基本类型：变极距型，变面积型和变介电常数型。
而它们的电极形状又有平板型，圆柱形和球平面型三种。
13. 电容式传感器把被测量转化成电路参数C。
2011-2012-传感器及检测技术复习资料
、填空（20分＝每空2分*10）1.测量就是将被测量与同种性质的标准量进行比较，从而获得被测量大小的过程。
2.根据获得测量值的方法可分为直接测量、间接测量和组合测量。
3.直接测量是在使用仪表或传感器进行测量时，测得值直接与标准量进行比较，得到被测量的数值的测量方法。
4.间接测量是指在使用仪表或传感器进行测量时，先对与被测量有确定函数关系的几个量进行直接测量，然后经过计算得到所需要结果的测量方法。
5.组合测量是指在一个测量过程中同时采用直接测量和间接测量两种方法进行测量的测量方法。
6.根据测量方式可分为偏差式测量、零位式测量与微差式测量7.根据测量条件不同可分为等精度测量与不等精度测量。
8.根据被测量变化快慢可分为静态测量与动态测量。
9.传感器就是能把被测物理量或化学量转换成为与之有确定对应关系的电量输出的装置。
10.传感器由敏感元件、传感元件和信号调理电路三个部分组成。
11.传感器一般按测定量、转换原理两种方法进行分类。
12.信号调节与转换常用的电路有电桥、放大器、振荡器和阻抗变换器等。
13.检测系统按信号在系统中传递情况可分为开环检测系统和闭环检测系统。
14.传感器的漂移是指在输入量不变的情况下，传感器输出量随着时间变化。
15.人们通常将能把被测物理量或化学量转换为与之有确定对应关系的电量输出的装置称为传感器（传感器也称变换器、换能器、转换器、变送器、发送器或探测器等），这种技术称为传感技术。
传感器输出的信号有不同形式，有电压、电流、频率、脉冲等，以满足信息的传输、处理、记录、显示和控制等要求。
16. 传感器一般按测定量和转换原理两种方法来进行分类。
17. 转换原理分类法把传感器分为能量控制型传感器、能量转换型传感器。
前一类需要外附电源，传感器才能工作，因而是无源的，它能用于静态和动态的测量；后一类能把非电量直接变为电量，一般不需要电源，是有源的，因而又称为发电式传感器，它主要用于动态的测量。
传感器及检测技术期末考试复习提纲
《传感器及检测技术》课程期末考试复习提纲一、考试章节范围：考试范围大体为：教材第1-7章，以及第9章的无线传感器网络、多传感器信息融合等少部分内容。
为减轻复习负担，其中各章的以下小节基本不用复习：第1章：1.1.1、1.1.3、1.3.7、1.3.8、1.4.2、1.5第2章：2.2第3章：3.4.3第4章：4.3.1、4.4.3～4.4.5第5章：5.1.4、5.2.3～5.2.4、5.3.2第6章：6.1、6.3.3～6.3.7、6.4二、考试题型：A卷（期末试卷）1．填空题: 20空，每空1分，共20分2．选择题: 10题，每题2分，共20分3．判断题：10题，每题1分，共10分4．简答题: 5题，每题5分，共25分5．解答题: 3题，分值不一，共25分（分别为：脉冲式光电传感器测物体位移、两线制压力变送器、热电偶测温）B卷（补考试卷）1．填空题: 20空，每空1分，共20分2．名词解释: 4题，每题5分，共20分3．简答题: 5题，每题6分，共30分4．解答题: 3题，每题10分，共30分（分别为：光纤导光、测力传感器计算、两线制超声液位计测液位）三、成绩比例：期末考试成绩： 70％平时考勤、作业等：20％实验：10％四、各章需掌握的知识点：第1章传感器与检测技术基础（重点）1．掌握检测系统的组成；掌握传感器的定义和组成；传感器的其他用名；传感器按各种不同标准的分类。
2．掌握测量误差的两种表示方法：绝对误差、相对误差的定义，其计算方法和各自用途；掌握满度（引用）相对误差在衡量仪表准确度等级中的应用。
弄清楚传感器精度等级的含义（例如1.5级是何意）。
3．掌握按规律性对误差的分类：系统误差、随机误差和粗大误差，掌握其基本概念；掌握正态分布的随机误差的特点；掌握发现系统误差的几种准则，以及每种准则主要发现的是哪类系统误差。
4．掌握粗大误差最常用的判别和剔除方法—3σ原则的主要内容。
5．掌握传感器的基本特性参数分为两方面：静态特性和动态特性；掌握静态特性包括哪些主要性能指标，重点理解线性度和灵敏度两个指标的含义。
电大《传感器与检测技术》期末复习题及详细答案参考
电大《传感器与检测技术》期末复习题及详细答案参考传感器与检测技术复习题基础知识自测题第一章传感器的通常特性1.传感器是检测中首先感受，并将它转换成与有确定对应关系的的器件。
2.传感器的基本特性通常用其特性和特性去叙述。
当传感器转换的被测量处在动态时，测出的输入一输出关系称作特性。
3.传感器变换的被测量的数值处在稳定状态下，传感器输出与输入的关系称为传感器的特性，其主要技术指标有：、、和等。
4.传感器实际曲线与理论直线之间的称作传感器的非线性误差，其中的与输入满度值之比称作传感器的。
5.传感器的灵敏度是指稳态标准条件下，变化量与化量的比值。
对传感器来说，其灵敏度是常数。
6.传感器的动态特性就是指传感器测量时，其输入对输出的特性。
7.传感器中直接感受被测量，并输出与被测量成关系的其它量的元件称为元件。
8.只体会由敏感元件输入的，并且与成确认关系的另一种非电量，然后输入电量的元件，称作元件。
第二章电阻式传感器1.电阻应变片就是将被测试件上的转换成的传感元件。
2.电阻应变片由、、和等部分共同组成。
3.应变式传感器中的测量电路是将应变片转换成的变化，以便显示或记录被测非电量的大小。
4.金属电阻应变片脆弱栅的形式和材料很多，其中形式以式用的最少，材料Infreville的最为广为。
5.电阻应变片的工作原理就是依据快速反应效应创建与变形之间的量值关系而工作的。
6.当应变片主轴线与试件轴线方向一致，且受到一维形变时，应变片灵敏系数k就是应变片的与试件主应力的之比。
7.电阻应变片中，电阻丝的灵敏系数小于其灵敏系数的现象，称为应变片的横向效应。
8.电阻应变片的温度补偿中，若使用电桥补偿法测量应变片时，工作应变片粘贴在表面上，补偿应变片粘贴在与被测试件完全相同的上时，则补偿应变片不。
9.用弹性元件和及一些附件可以共同组成快速反应式传感器.10.应变式传感器按用途划分有：应变式传感器、应变式传感器、应变式传感器等。
11.电阻应变片的配用测量电路采用差动电桥时，不仅可以，同时还能起到的作用。
传感器与检测技术复习参考
《传感器与现代检测技术》复习参考前言知识点第一章概论1、检测的定义2、传感器的定义、组成、分类传感器(狭义):能感应被测量的变化并将其转换为其他物理量变化的器件.传感器(广义):是信号检出器件和信号处理部分的总称.传感器的分类：按测量的性质划分:位移传感器,压力传感器,温度传感器等.按工作的原理划分:电阻应变式,电感式,电容式,压电式,磁电式传感器等.按测量的转换特征划分:结构型传感器和物性型传感器.按能量传递的方式划分:能量控制型传感器和能量转换型传感器.3、检测系统的静、动态性能指标静态特性可用下列多项式代数方程表示：y=a0+a1x+a2x2+a3x3+…+a n x n式中：y—输出量；x—输入量；a0—零点输出；a1—理论灵敏度；a2、a3、… 、an—非线性项系数。
1）线性度：指输出量与输入量之间的实际关系曲线偏离直线的程度,又叫非线性误差.2）灵敏度：指传感器的输出量增量与引起输出量增量的输入量的比值.3）迟滞：指传感器在正向行程和反向行程期间,输出-输入曲线不重合的现象.4）重复性：指传感器在输入量按同一方向做全量程多次测试时,所得特性曲线不一致性的程度.5）分辨率：指传感器在规定测量范围内所能检测输入量的最小变化量.6）稳定性：指传感器在室温条件下,经过相当长的时间间隔,传感器的输出与起始标定时的输出之间的差异.7）漂移：指传感器在外界的干扰下,输出量发生与输入量无关的变化,包括零点漂移和灵敏度漂移等.4、传感器的动态特性1）瞬态响应法2）频率响应法第二章常用传感器1、电阻式传感器（1）基本原理：将被测物理量的变化转换成电阻值的变化，再经相应的测量电路显示或记录被测量值的变化。
（2）电阻应变片结构（3）应变效应电阻应变片满足线性关系：，S即为应变片灵敏系数，或用K表示，K=1+2μ。
半导体应变片满足： （4）测量电路A ．直流电桥 （电桥形式（单臂、双臂、全桥）、输出电压表达式、电压灵敏度、应变片的位置安放）见课后习题P242 3.5 B ．交流电桥（5）温度误差原因及补偿方法2、 电容式传感器（1） 结构、原理 （2） 类型：变极距型：非线性误差大，适用于微小位移量测量变极板面积型：面积变化型电容传感器的优点是输出与输入成线性关系，但与极板变化型相比，灵敏度较低，适用于较大角位移及直线位移的测量。
@2012检测与转换技术复习资料-推荐下载
检测与转换技术复习提纲一、传感器的基本概念1、传感器的定义、地位与作用传感器的定义：传感器是一种以一定的精确度把被测量转换为与之有对应关系的、便于应用的某些物理量的测量装置。
传感器的作用：传感器是获取自然领域中信息的主要手段，在检测和自动控制系统中，相当于人的五官。
传感器的地位：传感器位于自控系统的最前端，是实现自动检测和自动控制的首要环节，是现代信息技术的三大基础之一（即信息采集技术）。
自动化程度越高，对传感器的依赖越大；检测系统越先进，设备的生命力越强传感器技术是“顶天立地”的技术，是社会技术进步的标志。
检测与转换技术：它是一门以研究自动检测系统中的信息提取、信息转换、信息处理的理论和技术为主要内容的一门应用技术学科。
2、了解传感器的分类：电量传感器、电参数传感器传感器的组成：一般由敏感元件、转换元件和转换电路三部分组成。
3、传感器的基本特性静特性：线性度（要求掌握端基线性度的拟和直线）、迟滞 、重复性、 灵敏度 4、测量误差的概念和分类测量误差，按表示方法可被分为绝对误差、相对误差，要求掌握绝对误差、相对误差的基本概念。
重点掌握满度相对误差（即引用误差的概念与用法）；例：传感器A 测温范围0～100 0C , 精度为1级, 问其测20 0C ,50 0C ,80 0C 时的示值相对误差分别为多少?结论? 另外,如有传感器B 的测温范围50～550 0C,精度为0.5级, 如要求测温50～90 0C, 误差不超过1 0C, 应选择何种传感器? 如果要量0～200 0C ，要求测量示值相对误差不大于 ±1%, 问选用量程为300 0C 测温表,其精度应为哪一级?要求掌握系统误差、随机误差的基本概念及与准确度、精密度、精确度的关系。
四、电阻应变传感器1、概念：电阻应变计是将被测量的力（压力、荷重、扭力等）通过它所产生的金属弹性变形转换成电阻变化的敏感元件。
它是由电阻应变片和测量线路两部分组成。
《传感器与检测技术》复习资料整理
第一章：传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。
传感器分类见第8页自动检测系统由①传感器②信号调理③数据采集④信号处理⑤信号显示⑥信号输出⑦输入设备⑧稳压电源第二章：误差：测量结果不能准确地反映被测量的真值而存在一定的误差，这个偏差就是测量误差。
约定真值：根据国际计量委员会通过并发布的各种物理参量的定义，利用当前最先进的科学技术复现这些实物的单位基准，其值被公认为国际或国家基准，称其为约定真值。
相对真值：如果一级检测仪器（计量工具）的小于第一级检测仪器误差的1/3，则可认为前者是后者的相对真值。
误差：①绝对误差②相对误差③引用误差精度等级：仪表准确度习惯称为精度，准确度等级习惯上称为精度等级。
人为规定：取最大引用误差百分数作为检测仪器（系统）精度等级的标志，即最大引用误差去掉正负号和百分号后的数字表示精度等级。
精度等级的计算见第17页工作误差：检测仪器在额定工作下可能产生的最大误差范围，它是衡量检测仪器的最重要的质量指标之一。
误差性质的分类：系统误差随机误差粗大误差减少系统误差的方法：采用修正的方法减小横差系统误差采用交叉读书减小线性系统误差采用半周期法减小周期性系统误差粗大误差的解决办法（29页）：拉伊达准则格拉布斯准则课后题第36页第3题第三章静态特性的主要参数：①测量范围②精度等级③灵敏度④线性度⑤迟滞⑥重复性⑦分辨力⑧死区动态特性：见46页的频率特性对线性测量系统其稳态响应（输出）是与输入（激励）同频率的正弦信号。
对同一正弦输入，不同传感器或检测系统稳态响应的频率虽相同，但幅度和相位角通常不同。
第四章结构型传感器电阻式应变传感器：利用电阻应变片静应变片转换为电阻的变化，实现电测非电量的传感器。
金属材料的应变效应:金属材料在受到外力作用时，产生机械变形，导致其阻值发生变化的现象叫金属材料的应变效应。
电桥测量电路的结构的分类：直流电桥（①单臂工作电桥②双臂工作电桥③全臂工作电桥）单臂工作电桥存在非线性误差灵敏度之比：单臂：双臂：全臂= 1:2:4课后习题第113页考电阻应变第五章常用物性型传感器压电效应：当沿着一定方向施加机械力作用而产生变形时，会引起它内部正负电荷中心相对位移产生点的极化，从而导致其两个相对表面（极化面）上出现符号相反的电荷；当外力去掉后，又恢复到不带电的状态。
2012《传感器与检测技术》题库1
2012《传感器与检测技术》题库一．名词解释1、传感器：指能感受规定的被测量并按一定规律转换成可用输出信号的元件或装置。
2、转换元件：将由敏感元件输出的非电量转换成电参量的元件。
3、敏感元件：指传感器中能直接感受被测量的变化，并转换为易于转换的非电量的元件。
4、测量：是以确定被测量值为目的的一系列操作。
5、检测：是利用传感器，将生产科研需要的电量和非电量信息转化成为易于测量、传输、显示和处理的电信号的过程。
6、灵敏度：指传感器输出量的增量与引起输出量增量的输入量的增量的比值。
7、测量方法：指针对不同测量任务进行具体分析以找出切实可行的办法。
8、测量误差：被测量的测量值与真值之间的差异。
9、分辨力：指传感器能检测到输入量最小变化量的能力。
10、绝对误差：指被测量的测量值与被测量的真值之间的差值。
11、满度相对误差：绝对误差与仪器满量程的百分比。
12、标称相对误差：绝对误差与被测量的测量值的百分比。
13、系统误差：在形同条件下，多次重复测量同一被测量时，其测量误差的大小和符号保持不变，或在条件改变时，误差按某一确定的规律变化。
14、随机误差：当多次重复测量同一被测量时，若测量误差的大小和符号均以不可预知的方式变化。
15、粗大误差：明显偏离真值的误差。
16、静态误差：当被测量不随时间变化时所产生的误差。
17、动态误差：当被测量随时间迅速变化时，系统的输出量在时间上不能与被测量的变化精确吻合。
18、直接测量：指在使用仪表或传感器进行测量时，不需要经过任何运算就能直接从仪表或传感器上得出测量结果的方法。
19、间接测量：指用直接测量法测得与被测量有确切函数关系的一些物理量，然后通过计算求得被测量的方法。
20、线性度：指传感器输入量与输出量之间的静态特性曲线偏离直线的程度。
21、应变效应：导体或半导体材料在外力作用下产生机械形变，其电阻发生变化的现象22、压阻效应：在一块半导体的某一轴向施加一定的应力时，其电阻率产生变化的现象23、露点：在露点温度低于0℃，水蒸气将会结露，因此这一温度又称为露点温度，通常两者统称露点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《传感器检测技术》复习提纲
Chap. 1
传感器的用途（非电量 电量）
现代信息产业的三大支柱
传感器命名规则P34
静态特性曲线优劣性比较P41
灵敏度的定义
Chap. 2
力的测量原理（静力效应，动力效应）P6
电桥（单臂、双臂、全桥，需要会推导输出表达式）P32
电桥的比较（双臂\全桥比较单臂的优势：消除非线性误差，温度补偿，灵敏度）Chap. 3
热电效应P34
热电偶基本定律P41
Chap. 4
无
Chap. 5
光电效应的类型，不同光电效应的应用
Chap. 6
简述霍尔效应
为什么选用半导体，而不是金属或者绝缘体做霍尔元件P10
Chap. 7
超声波用途P31
为何使用耦合剂？P27
多普勒效应P61
移动通信中的多普勒效应
Chap. 10
机器人传感器、机器人研究方向（开放性问题，如发展方向）
Chap. 11
抗干扰技术：屏蔽、接地……
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
自动控制部分：
1、能用实例说明自动控制系统框图
2、简述PID控制器原理（分别说明P、I、D对控制性能的影响）
(PS: for details, pls refer to the PPT courseware)
《传感器检测技术》复习样题
一、不定项选择题（每题5分，共15分）
1、随着生活质量的提高，自动干手机已进入家庭，洗手后，将湿手靠近自动干手机，机内
的传感器便驱动电热器加热，有热空气从机内喷出，将湿手烘干。
手靠近干手机能使传感器工作，是因为（）
A．改变了湿度B．改变了温度
C．改变了磁场D．改变了电容
2、传感器能感知的输入变化量越小，表示传感器的（）
A．线性度越好B．迟滞越小
C．重复性越好D．分辨力越高
二、填空题（每空2分，共12分）
1、电阻应变式传感器是利用电阻应变将__________转换为__________的传感器。
2、霍尔元件能够把这个磁学量转换为这个电学量。
3、热敏电阻的阻值会随着温度的升高而__ ___，具有（正？负？）温度系数。
三、计算分析题（共13分）
1、（6分）某线性位移测量仪，当被测位移由4.5mm变到5.0mm时，位移测量仪的输出电
压由3.5V减至2.5V，求该仪器的灵敏度。
2、（7分）试分析图3所示电压输出型直流电桥的输入与输出关系，写出输出的表达式，并
判断何时电桥平衡。
D
图3
图3为一直流应变电桥，图中E=8V ，R1=R2=R3=R4=120Ω，试求：
3、（6分）
R1，R2都是应变片，且批号相同，感应应变的极性和大小都相同，其余为外接电阻，电桥输出电压U0=？
4、（7分）题3中，如果R2与R1感受应变的极性相反，且增量ΔR1=ΔR2=1.2Ω，电桥输出电压U0=？
图3
四、简答题（共60分）
1、（4分）某个封闭室内有三盏灯，分别由设于室外的三个开关控制，试想，如果某人位于室外，可以随意拨弄三个开关，但只有一次走进室内查看的机会，如何判断哪个开关控制哪盏灯？
2、（6分）力的测量依据哪两种原理？分别简述之。
3、（6分）数码相机的自动对焦是什么原理？
4、（6分）什么是霍尔效应，请简述之？
5、（4分）应用超声波传感器探测工件时，在探头与工件接触处要有一层耦合剂，请问这是为什么？
6、（6分）为什么导体材料和绝缘体材料均不宜做成霍尔元件？（提示：IB nqH U 1=H ）
7、（6分）现代信息产业的三大支柱是什么?如果把现代信息产业比作人体，那么，三大支柱分别相当于人体的哪个部分？
8、（6分）请列举出自动检测系统中常用的抗干扰技术。
9、（6分）试举一例说明如下控制系统框图。
图4
（提示：可以室温调节系统、水位控制等例说明之）。
