点钞机视频字符叠加器产品介绍
视频叠加器使用说明书
视频叠加器使用说明书一、产品概述：字符叠加器一般分为静态字符叠加器和动态字符叠加器。
静态字符叠加器一般用于闭路监控系统、道路监控系统以及工业视频监控系统中需要设定摄像机名称和描述的场所。
动态字符叠加器一般是通过RS232接口以及相应的接口协议与其他系统集成软件连接，进行动态实时的在视频上叠加显示其系统集成软件里的数据。
二、基本功能：静态字符叠加器又常分为1/4/8/16/32路视频输入，每组单独输出或者分2/3/4路叠加输出。
支持屏幕任意汉字（国标GB2312字库）字符的叠加；全屏幕任意位置字符编程，可根据屏幕上的汉字或字符提示，设置屏幕显示的字幕种类、字幕位置、时间设定、日期设定等参数；输出视频画面可选显示年、月、日、时、分、秒、观察图像的编号、自定义的汉字及图形等信息。
通过随机软件将要叠加的字符信息由数据线通过RS232接口写入设备后进行独立运行。
此设备广泛用于安防监控系统、视频会议系统等。
动态字符叠加器又常分为单路动态字符叠加器和多路动态字符叠加器。
动态字符叠加器通过RS232接口与终端机进行通讯，叠加显示的内容及位置完全可编程；通过串口数据线可将系统软件的数据信息同时或分别叠加到任何一路视频信号上，在视频图像上达到全屏和部分屏幕显示系统数据的要求。
按其终端机发送数据的内容不同，一般又可分为：道路收费叠加器、温湿度叠加器、电梯楼层叠加器、广告字幕叠加器、点钞机叠加器以及其它特殊字符叠加器等。
三、技术特点：1/4/8/16/32路独立视频输入，每路分配输出2/3/4路；16 x 16或者32 x 32点阵显示，内置国标GB2312字库；在电脑程序上通过RS232接口设置或者二次开发后软件编程；每通道最多可设置24个汉字或者48个字符；汉字和字符在视频图像上可以混合叠加显示；叠加字符信息白字黑边方式显示在屏幕的任何位置；可自带日历时钟，可实时显示日期、时间，断电不影响时钟运行；内置大容量EEPROM，确保设定的信息不丢失；通过控制软件设定需要叠加的信息(适应软件运行的系统：Windows98/2000/XP)；。
银行柜员机字符叠加器,让监控“拍”到点钞机
银行柜员机字符叠加器,让监控“拍”到点钞机
银行柜员机字符叠加器，让监控“拍”到点钞机
点钞机作为自动清点钞票数目的机电一体化装置，带有伪钞识别功能，集计数和辨伪钞票的机器。
在银行等存储机构，由于现金流通规模庞大，银行出纳柜台现金处理工作繁重，点钞机已成为不可缺少的设备。
在银行柜台，视频监控可以提高安全防范水平，利用先进科技手段所组建的一套监控系统。
银行监控系统通常由电视监控单元和防盗报警单元组成。
其中，电视监控单元拍摄到银行柜台客户的交易过程。
点钞机的运行和银行客户的交易几乎是同步进行的，但是点钞机的运行状态和监控视频拍摄到的监控画面却没有办法在同一个介质内共存，如果可以把点钞机的运行状态、点钞机的数据等放到监控视频画面上，那么，银行交易的过程，不仅仅是客户和银行柜员的交易过程，甚至点钞机的数据也可以在一起存储和保存了。
恩易银行柜员机字符叠加器就是这样的一种设备，它让监控“拍摄”到点钞机的数据信息，让点钞机的数据信息叠加在监控视频上，在回放监控视频的时候，就可以看到每个银行柜员在交易过程中的点钞数据了。
那么这种设备为银行带来了哪些好处呢？
银行柜员机字符叠加器把点钞机状态、点钞数量等工作数据信息实时叠加到银行视频监控图像上。
这样，通过回放监控视频录像，就可以清晰地辨识当时交易的钱款数量等信息，提供有力的视频证据来查找工作差错、解决客户纠纷。
根据点钞机的不同类型，它们的外显屏也会显示不同的信息，点钞机字符叠加器产品具备磁卡读写器工作数据采集；银行卡号、存折号叠加的功能。
将差错聚焦于某一个特定账户上。
这样，点钞机的各种运行信息都被监控“拍“到了，小小的一款设备，谁又能想到它被开发时会具备这么多功能呢？。
智能全兼容型点钞机字符叠加器
用于点钞机字符叠加的机器
01 简介
03 技术特征
目录
02 应用背景 04 主要部分
智能全兼容型点钞机字符叠加器是指：收集并处理点钞机点钞数据和刷卡器卡号数据，同步将数据信息以字 符的形式与银行监控视频叠加、合成为一路视频信号输出的电子设备。智能全兼容型点钞机字符叠加器是近年兴 起的银行监控系统应用设备，是对银行视频监控系统功能扩展的代表，应用于银行柜员制视频监控系统。
谢观看
技术特征
智能全兼容型点钞机字符叠加器从技术上讲分为三个部分：数据采集部分，视频叠加部分，数据传输部分。 这其中视频叠加部分在技术上已有成熟的解决方案，叠加芯片在其他行业也有广泛运用，技术难度不高。数据传 输部分也有多种成熟的方案可以选择，如RS-485、can等，也没有技术上的难度。但是数据采集部分没有成熟的 方案可以参考。由于没有点钞机外显的国家统一标准，十几年来，数以千计的点钞机厂商采用了各种各样的外显 数据输出形式，外显驱动芯片五花八门，接口形式、线缆数目及定义也各不相同。对采集点钞机数据造成了很大 困难。因此，现行叠加设备的推广不得不采取定制生产的形式：工程商或银行用户统计品牌型号，或将点钞机、 磁条读写器寄送叠加设备生产企业，根据具体电气特性定制生产专用叠加设备。整个研发、生产、物流、协调时 间远远大于实际安装工时。并且一旦与叠加设备配对的点钞机、磁条读写器发生变化（因故障更换、终寿更新）， 即造成专用叠加设备无法使用。给终端用户的实际使用带来诸多不便和隐性成本，严重限制了应用范围。近年来， 随着厂商的重视和研发的不断深入，智能和兼容成为行业的主题，各个厂商纷纷推出可以兼容多种点钞机的叠加 设备。其中研发实力较为雄厚的厂商已经开发出智能全兼容型点钞机字符叠加器，获得了业界的一致认可。

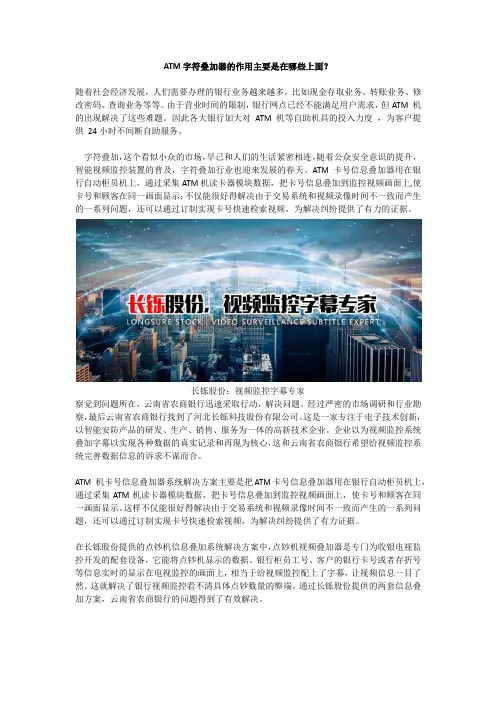

ATM字符叠加器的作用主要是在哪些上面？
ATM字符叠加器的作用主要是在哪些上面？随着社会经济发展，人们需要办理的银行业务越来越多，比如现金存取业务、转账业务、修改密码、查询业务等等。
由于营业时间的限制，银行网点已经不能满足用户需求，但ATM 机的出现解决了这些难题。
因此各大银行加大对ATM机等自助机具的投入力度，为客户提供24小时不间断自助服务。
字符叠加，这个看似小众的市场，早已和人们的生活紧密相连。
随着公众安全意识的提升，智能视频监控装置的普及，字符叠加行业也迎来发展的春天。
ATM卡号信息叠加器用在银行自动柜员机上，通过采集ATM机读卡器模块数据，把卡号信息叠加到监控视频画面上,使卡号和顾客在同一画面显示；不仅能很好得解决由于交易系统和视频录像时间不一致而产生的一系列问题，还可以通过订制实现卡号快速检索视频，为解决纠纷提供了有力的证据。
长铄股份：视频监控字幕专家察觉到问题所在，云南省农商银行迅速采取行动，解决问题。
经过严密的市场调研和行业勘察，最后云南省农商银行找到了河北长铄科技股份有限公司。
这是一家专注于电子技术创新，以智能安防产品的研发、生产、销售、服务为一体的高新技术企业。
企业以为视频监控系统叠加字幕以实现各种数据的真实记录和再现为核心，这和云南省农商银行希望给视频监控系统完善数据信息的诉求不谋而合。
ATM 机卡号信息叠加器系统解决方案主要是把ATM卡号信息叠加器用在银行自动柜员机上，通过采集ATM机读卡器模块数据，把卡号信息叠加到监控视频画面上，使卡号和顾客在同一画面显示。
这样不仅能很好得解决由于交易系统和视频录像时间不一致而产生的一系列问题，还可以通过订制实现卡号快速检索视频，为解决纠纷提供了有力证据。
在长铄股份提供的点钞机信息叠加系统解决方案中，点钞机视频叠加器是专门为收银电视监控开发的配套设备，它能将点钞机显示的数据、银行柜员工号、客户的银行卡号或者存折号等信息实时的显示在电视监控的画面上，相当于给视频监控配上了字幕，让视频信息一目了然。
点钞机字符叠加器介绍
点钞机字符叠加器介绍定义：SX-VDMN-2M为2路点钞机字符叠加器主机。
收集、处理点钞机点钞数据，同步将点乐机以字符的形式与监控视频进行叠加，合成为一路视频信号输出到硬盘录像机。
构成：点钞机字符叠加器主机SX-VDMN-1M SX-VDMN-2MSX-VDMN-3M SX-VDMN-4MSX-VDMN-5M SX-VDMN-6M主机电源线：用于点钞机字符叠加器主机供电采集器：自适应型士讯自适应采集器型号为SX-SNAP-ZC,它安装在点钞机附近，从点钞机的外显接口接收信号，将各种不同的点钞机外显信号转换为标准的显示用信号并传送给主机。
SX-SNAP-ZC支持自动扫描功能，可对点钞机型号进行自动识别。
SX-SNAP-ZC还具有独立的刷卡器采集通道，能信息。
SX-SNAP-ZC内置近百种点钞机协议，独特的远程配型功能。
使用户具备了在现场自主完成新协议升级的能力。
SX-SNAP-ZC具有成熟的自动线序调整与外显协议检测能力，对点钞机的识别正确率高达95%以上。
通用型通用采集器型号为SX-SNAP-TA,它安装在点钞机附近，从点钞机的外显接口接收信号，将各种不同的点钞机外显信号转换为标准的显示用信号并传送给主机。
SX-SNAP-TA还具有独立的刷卡器采集通道，能够在采集点钞机信号的同时采集刷卡器信息。
SX-SNAP-TA的优点主要在于它的多协议与低价格。
它拥有与自适应型采集器几乎完全相同的内置点钞机协议内容，同时具备远程配成新协议升级的能力。
其价格与二代甚至一代产品相比更具优势，是成本敏感项目的首选产品。
介于采集器与主机间的连接。
将点钞机、点钞机外显于采集器连接并把数据传输到采集器。

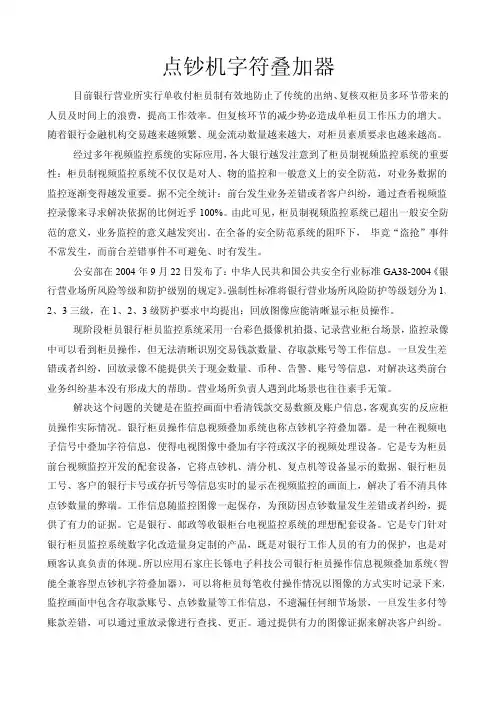

银行柜员操作信息视频叠加系统
点钞机字符叠加器目前银行营业所实行单收付柜员制有效地防止了传统的出纳、复核双柜员多环节带来的人员及时间上的浪费，提高工作效率。
但复核环节的减少势必造成单柜员工作压力的增大。
随着银行金融机构交易越来越频繁、现金流动数量越来越大，对柜员素质要求也越来越高。
经过多年视频监控系统的实际应用，各大银行越发注意到了柜员制视频监控系统的重要性：柜员制视频监控系统不仅仅是对人、物的监控和一般意义上的安全防范，对业务数据的监控逐渐变得越发重要。
据不完全统计：前台发生业务差错或者客户纠纷，通过查看视频监控录像来寻求解决依据的比例近乎100%。
由此可见，柜员制视频监控系统已超出一般安全防范的意义，业务监控的意义越发突出。
在全备的安全防范系统的阻吓下，毕竟“盗抢”事件不常发生，而前台差错事件不可避免、时有发生。
公安部在2004年9月22日发布了：中华人民共和国公共安全行业标准GA38-2004《银行营业场所风险等级和防护级别的规定》。
强制性标准将银行营业场所风险防护等级划分为1、2、3三级，在1、2、3级防护要求中均提出：回放图像应能清晰显示柜员操作。
现阶段柜员银行柜员监控系统采用一台彩色摄像机拍摄、记录营业柜台场景，监控录像中可以看到柜员操作，但无法清晰识别交易钱款数量、存取款账号等工作信息。
一旦发生差错或者纠纷，回放录像不能提供关于现金数量、币种、告警、账号等信息，对解决这类前台业务纠纷基本没有形成大的帮助。
营业场所负责人遇到此场景也往往素手无策。
解决这个问题的关键是在监控画面中看清钱款交易数额及账户信息，客观真实的反应柜员操作实际情况。
银行柜员操作信息视频叠加系统也称点钞机字符叠加器。
是一种在视频电子信号中叠加字符信息，使得电视图像中叠加有字符或汉字的视频处理设备。
它是专为柜员前台视频监控开发的配套设备，它将点钞机、清分机、复点机等设备显示的数据、银行柜员工号、客户的银行卡号或存折号等信息实时的显示在视频监控的画面上，解决了看不清具体点钞数量的弊端。
字符叠加器安装说明
2.点击 ‘添加bin文件’按钮，选择所要添加bin文件。
3.点击‘编译’对bin文件进行编译，编译结束会在下边的空白栏 出现带有编号的bin文件。
4.将下载线标有‘连接采集器’的一端插入采集器的DB9针，同 时将4位DIP开关的位3拨下，下载线的另一端插入电脑的串口。
5.在软件的操作界面选择下载线的插入的串口，点击软件界面的 ‘打开串口’（操作正确时‘打开串口’按钮后的绿灯亮）。
6.给采集器供电。
7.五秒钟后点击软件界面‘升级采集器’，升级成功将出现下传 成功的提示对话框，此时可在软件界面的‘激活表’左边的空 白框内填写所要下传的bin文件的编号，点击‘激活表’。在 软件界面的采集器信息栏里可以检查当前所下传的bin文件是 否是所需要的bin文件。
各 点路钞采机集 的（器 信1通 息）过 叠网 加设口 在置的 与采6口叠集分器加支通器道信分相别息同与的的主输机入具相主连体机。的位视频置上：。
在软件的操作界面选择下载线的插入的串口，点击软件界面的‘打开串口’（操作正确时‘打开串口’按钮后的绿灯亮）。
具各体路设 采置集操器作通的过步网a.骤口打如的下6开口：分屏支幕器分设别与计主软机相件连。如图：
五秒钟后点击软件界面‘升级采集器’，升级成功将出现下传成功的提示对话框，此时可在软件界面的‘激活表’左边的空白框内填 写所要下传的bin文件的编号，点击‘激活表’。 点击‘字库管理’框，在其空白框输入所要叠加的固定字符。 采集器侧面的4位DIP选择开关用于选择采集器通道位址，其设置方法如下 视频信号连接主机输入端子，主机输出端子连接录像机。 在软件的操作界面选择下载线的插入的串口，点击软件界面的‘打开串口’（操作正确时‘打开串口’按钮后的绿灯亮）。 叠加器总体安装连接图如下： 叠加器总体安装连接图如下： （2）利用已经设置好的文本文档设置 注：详细安装说明见字符叠加器使用手册 软件介绍：通过叠加器主机叠加在视频的固定字符和点钞机的信息，可以通过屏幕软件设置其在视频上叠加的具体的位置。 选择面额格式，设置串口，设置完毕可根据需要选择是否点击‘存入磁盘’ 保存所设置的内容，勾选‘启动下发状态’和‘开启保 存 ’，待主机指示灯进入快闪的状态时点击‘全自动下发’按钮开始下传屏幕设置内容。 软件介绍：通过叠加器主机叠加在视频的固定字符和点钞机的信息，可以通过屏幕软件设置其在视频上叠加的具体的位置。 （1）设置叠加信息的具体位置： 各路采集器通过网口的6口分支器分别与主机相连。 点钞机的信息叠加在与采集器通道相同的输入主机的视频上。
视频字符叠加器说明
字符叠加产品手册一、产品描述：视频字符叠加器是一种在视频A V信号中叠加字符信息，使得电视图像中叠加有字符或汉字图形的设备；如：显示日期时间、设备号、有关数据。
支持4路视频输入和输出，内置时钟芯片，显示时间准确；提供4路RS485接口与其他设备连接，默认是连接本公司的温湿度模块，通信协议已经固化到设备里；也可以根据用户要求修改协议连接别的设备。
字符叠加器还提供一个串口与计算机相连，用于动态显示字符，可以一行或多行动态显示。
没有视频信号输入也有字符信号输出到屏幕。
可以配合硬盘录像机来使用。
二、产品参数：视频通道：4路(BNC接口)；字符数量：全字库（6000个汉字）RS485通信：4个通道，波特率9600，8位数据，1位停止位；RS485接口方式：5.08端子；RS232通信：波特率9600，8位数据，1位停止位；工作温度：0°C～50°C；工作湿度：0～80%；输入电压：DC12V ≥1A;外形尺寸：190×160×45MM；注：①提供产品配置软件；②可按照用户需求修改功能；三、接线图⑴视频输入和输出：⑵正面的各个接口：⑶没有视频输入信号的显示效果四、软件界面计算机操作软件界面：功能选择说明：①可以修改是否显示②可以修改显示的位置③设置时间④可以设置温度上下限⑤可以输入要显示的字符汉字，支持多行显示。
五、产品应用和技术说明：字符叠加器能实现为动态字符叠加和静态字符叠加。
动态字符叠加是指通过上位机软件输入任意字符都能在屏幕上显示，而且随时删除，改变显示位置，修改显示内容。
适合应用于车站、路边等需要及时更新信息的地方。
静态字符叠加是指已经制定在里面，不能改变显示内容，但能改变显示位置和是否显示功能，适合应用于气象监控显示，制定功能显示。
本设备同时拥有两种功能，用户可灵活应用。
计数器一般用于工厂生产线上货物计数场所，目前有很多客户提出想在远程就能掌握工作现场的计数信息，从而方便工作人员检查核对与物料管理，我公司提出的解决方案正好可以满足客户的需求。
IP摄像机点钞信息叠加的原理与实现
IP摄像机点钞信息叠加的原理与实现随着网络和监控技术的发展，网络高清摄像机（以下简称高清摄像机）在银行柜员制监控中的应用越来越广泛，用户对高清摄像机点钞机字符叠加器的需求日益强烈。
支持IP摄像机的点钞机字符叠加器有两种实现方式，第一种我们称之为串口模式，第二种我们称之为IP模式。
串口模式是一种比较原始的模式，使用范围窄，安装调试困难，推广范围不大，目前的市场主流是IP模式的高清点钞字符叠加产品。
为了帮助用户更好地了解和选型，本文将对这两种叠加模式进行简要介绍。
一、串口模式高清摄像机字符叠加器：其主要原理是通过IP摄像机的485或232接口接收来自点钞机采集器的信号，由IP摄像机完成字符的叠加。
串口模式实际上就是通过更改IP摄像机的固件，使其能够接收来自点钞机信息采集器的信号从而对钞数、面额等信息的叠加。
盛士龙公司2010年推出的SX-VDMN-ZMI型字符叠加器就是属于这种产品。
2010年开始支持海康摄像机，2012年支持大华摄像机。
这种模式之所以没有成为主流是因为它严重依赖于摄像机厂商的配合，而且必须选用有串口的摄像机型号（大多数球机和一体机是没有串口的），而且厂商的硬件升级必然需要对摄像机固件的重复开发。
同时，由于显示模式的限制，采集器的型号选择和升级都比模拟版叠加器困难，因此这只是一种过渡方式。
二、IP模式高清摄像机字符叠加器：是在局域网中引入专用的协议解析设备，通过解析高清摄像机的IP协议包的方式将动态的点钞字符叠加到原始的数字视频信号上，这种模式采用网络接入方式，不需要通过IP摄像机的串口，也不需要对摄像机固件进行任何修改和定制，只要本公司提供了该款摄像机的驱动，即可直接与IP模式的叠加器配套使用，安装方便，占用带宽极小，对原有的IP摄像机网络配置和网络传输都没有任何影响。
盛士龙公司2013年推出的全新型号IP摄像机字符叠加器就是这种模式的代表产品，其型号为SX-VDMN-4ZMIPC。
点钞机字符叠加器在银行中的应用及问答
点钞机字符叠加器在银行中的应用及问答一．产品简介案例一：某银行收银营业员收到顾客一扎百圆钞，经点钞机点钞，发现与顾客填单金额不符，再次清点，仍然有差，遂与顾客交涉，顾客坚持，营业员与顾客发生争执。
调出电视监控录象，虽然有营业员点钞过程录象，但没有点钞数据。
使解决争执发生困难。
案例二：某顾客在某银行取现金一笔，营业员在点钞机上点钞后付给顾客，顾客清点后声称与取款额不符，与营业员发生争执。
调出电视监控录象，但没有点钞数据。
使解决争执发生困难。
案例三：某顾客在某银行取现金一笔，营业员在点钞机上点钞后付给顾客，顾客清点后声称与取款额不符，银行营业员多给了现金，在以后的侦查中可以提供最直接的有利证据。
以上种种现象，在银行现金交易中时有发生。
我们了解到，有多家银行都曾提出，希望将点钞机显示的点钞数据显示在电视监控画面上并存录下来，以便备查，为解决争端提供证据，对营业员内部管理提供工具。
LTD-4513系列点钞机视频字符叠加器，正是我公司专为银行等收银电视监控系统开发的配套设备，它将点钞机显示的点钞数据、币值、操作员编号、疑钞或假钞提示等信息实时的显示在电视监控的画面上，并随监控图像一起保存，为预防因点钞数量发生差错与顾客产生的纠纷，提供了有力的证据。
同时加强了收银台营业员的工作管理。
我公司系列点钞机视频字符叠加器进一步完善了柜员制电视监控的功能，是银行、邮政、收费站等收银柜台电视监控系统的理想配套设备。
二．工作原理功能及技术指标简单的说点钞机视频字符叠加器就是将点钞机外显数据与电视监控的视频信号叠加到一起，在电视监控的画面上适时的显示点钞机点钞数据。
点钞机视频字符叠加器由两部分组成：采集器和叠加主机。
由于点钞机种类繁多，数据外显接口各不相同，数据通讯协议也各不相同。
为了使不同的点钞机外显数据，都能在同一台主机上与视频信号叠加，我们设计了点钞机数据采集器。
功能是将不同的外显接口不同的通讯协议转换成485通讯接口，点钞机数据经数据采集器再送入主机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点钞机视频字符叠加器产品介绍
一、产品解决方案背景：
银行柜员交易越来越频繁,对银行柜员监控系统的要求也越来越高,现有的银行柜员制一般采用的都是每一个营业柜台只采用一台彩色摄像机,它只能对一个营业柜台范围内进行图像监控。
这种情况下如果点钞发生差错或者纠纷,通过回放当时的录像来查看,就会发现银行柜员制采用这种方式有很大的弊端,因为回放的图像,只能看到营业员跟顾客的具体动作,根本看不清具体的点钞数量,这也就根本没有办法解决这种纠纷。
二、解决方案和效果：
有了点钞机视频字符叠加器，在回放的图像既能看到营业员跟顾客的具体动作又能看清具体的点钞数量,解决纠纷有了依据。
能解决如下问题：
1、点钞捆扎大数的录像调看功能。
可以针对银行内部和客户
间的事后核对，减少内部管理的查证困难和客户的疑问。
2、重点针对小数的交易录像调看。
一般柜面业务中，大数部
分录像都可以看清，但小数部分录像不可能看清具体张
数。
对柜面业务中的短款和长款有相应的录像证据。
3、采用安全连接机制，对点钞机的点数进行忠实性读取，有
录像取证的可信度。
●产品连接:
联机安装方便，针对银行的使用有非常好的适应性，只需使用银行备用网线，无须专门布线，灵活配置可以是一拖一、一拖二、一拖三、一拖四、一拖多，成本低，安装更简单。
●产品功能说明
1.与点钞机外显接口连接，与点钞机同步显示，可显示000～
999或0～9999。
自动识别点钞机的连接，无点钞机连接
将会提示。
2.叠加器关闭电源视频信号在视频输出端口与自动直通输
出，保证录象信息不丢失。
3.支持所有带外显接口的点钞机。
如信达，百佳,万利，然
鹏，凝科，融科，融泰，卡西星，鑫康亿，维融，融昌，银贡，金羚羊,川唯，科密，康亿,康艺，灵岳,深圳戈德,银河金通，依莱泰克，凯丰，科密，新大，维融……。
