10KV开关柜送停电程序
10KV环网柜带断路器操作规程
10KV开关柜(带固定式断路器)操作规程
一．操作前的准备工作
1严格执行“两票，三按”工作制度，以防止误操作事故的发生。
2操作人员必须具备高压电气操作资格，操作时须两人同时进行，一人监护，一人操作。
3 检查所用回路电压值是否在规定范围内。
4 检查三相电源指示是否正确。
5检查指示灯，仪表是否正常工作。
6检查微机综合保护指示是否正常工作。
二．送.停电顺序
送电：投母线PT柜→投电源进线柜→分别投电源出线柜。
停电：分别停电源出线柜→停电源进线柜→停母线PT柜。
三．送电操作
1将闭锁板“手柄”打到“分断闭锁”位置。
2分开接地开关。
3合上隔离开关。
4合下隔离开关。
5将闭锁板“手柄”打到“工作”位置。
6合断路器。
7运行正常后挂上“正在运行”工作牌。
四．停电操作
1通告停电的相关区域作好停电准备工作，卸掉负荷。
2分断路器。
3将闭锁板“手柄”打到“分断闭锁”位置。
4分下隔离开关。
5分上隔离开关。
6合接地开关。
7停电后挂上“禁止合闸”警示牌。
二○一六年十二月三十日。
10kV高压开关柜操作说明书
高压开关柜停送电操作流程送电操作流程：一、10kV进线柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
3.断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮，储能完成。
4.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
进线柜送电操作完成。
二、PT柜1.送电前确认柜门已关紧。
2.将操作手柄插入隔离开关操作孔，顺时针旋转约90度听到合闸声，透视窗观察合闸到位，隔离开关合闸，PT柜送电操作完成。
三、变压器出线柜1. 送电前确认柜门已关紧。
2. 将操作手柄插入接地开关操作孔，顺时针旋转约90度听分闸声，状态指示孔内指示牌处于“分”位置，接地开关分闸。
3. 将操作手柄插入隔离开关操作孔，顺时针旋转约90度听合闸声，状态指示孔内指示牌处于“合”位置，透视窗观察合闸到位，隔离开关合闸。
4. 断路器通过面板上储能旋钮进行储能，到储能显示牌显示“已储能”状态，此时储能指示灯点亮。
5.断路器通过合闸按钮进行合闸，合闸指示灯点亮。
出线柜送电操作完成。
停电操作流程：一、变压器出线柜1. 断路器通过分闸按钮进行分闸。
2. 将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸。
3. 检查带电显示器是否熄灭，确保电缆室不带电，将操作手柄插入接地开关操作孔，逆时针旋转约90度听到合闸声，状态指示孔内指示牌处于“合”位置，接地开关合闸，出线柜停电操作完成。
二、PT柜1.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，透视窗观察分闸到位，隔离开关分闸，PT柜停电操作完成。
三、10kV进线柜1.断路器通过分闸按钮进行分闸。
2.将操作手柄插入隔离开关操作孔，逆时针旋转约90度听到分闸声，状态指示孔内指示牌处于“分”位置，透视窗观察分闸到位，隔离开关分闸，进线柜停电操作完成。
10KV开关柜操作规程
10KV开关柜操作规程一、出线柜：1、将开关由试验位置摇至工作位时，应顺时针摇入。
将开关由工作位置摇至试验位置时，应逆时针摇出。
2、拉开关前应检查该回路电流指示为零。
3、开关合（分）后，应检查操控装置开关指示在合（分）位、带电显示器灯亮（灭），开关本体指示在合（分）位，保护装置上“合位”（跳位）灯亮。
4、开关拉开后，应将“远方、就地”转换开关打至“就地”。
5、开关在试验位置时，才能拔插二次插头，拔插时应垂直操作。
拔下前应解锁，插上后应锁紧。
6、将开关拉至转运小车前，应将小车与柜体闭锁。
当开关拉至转运小车上时应及时闭锁。
7、正常运行时投入“保护合闸，保护跳闸，闭锁重合闸”保护压板。
检修时，投入“装置检修”压板。
8、拉（合）接地刀闸时，应顺（逆）时针方向操作。
合接地刀闸时，应压下舌片，拉合时应站好位置。
合地刀前，应检查带电显示器灯不亮。
拉开地刀前，应检查电缆室门确已关好。
二、分段柜1、送电时，先将隔离手车摇至工作位置，再将分段开关摇至工作位置。
退出“备自投合闸”压板，停电时则顺序相反。
2、拉开分段开关后，将分段开关、隔离手车摇至试验位，分段柜、隔离柜下柜门电磁锁才能打开。
三、接地变柜1、送电时，应先合上中性点隔离刀闸。
2、合上10KV开关后，再合上站用变屏上空气开关。
四、电容器柜1、投电容器时，应先合上电容器的真空接触器，再合电容器柜开关，退出时顺序相反。
2、手动/自动状态转换时，要先切除已投入的电容器，关闭控制器电源。
五、进线柜1、110KV侧转热备后，将进线开关摇至工作位置。
2、进线开关拉开后，下柜门电磁锁才能打开。
六、PT柜1、摇进、摇出时应将转换开关打至“进出”位置。
2、摇至工作位后，将转换开关打至“工作”位置。
10KV高压开关柜操作规程
10KV高压开关柜操作规程一、操作前的准备工作：1、根据停送电要求，办理工作票及操作票；2、操作前必须穿戴试验合格的高压绝缘靴和绝缘手套，3、将相同电压等级的验电器先在带电设备上试验，合格后方可使用。
二、操作的先后顺序、方式：1、开关柜停电操作程序：（1）操作仪表门上合、分转换开关，将操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置，断路器分闸断电；（2）仪表门上红色合闸指示灯灭，绿色跳位指示灯亮，查看其它相关信号，一切正常，停电成功；（3）将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声，手车试验位置灯亮，取下摇柄，此时手车处于试验位置，观察带电显示器，确认不带电方可继续操作；（4）将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可继续下一步维护、检修。
2、开关柜送电操作程序：（1）关闭所有柜门及后盖门板，并锁好；（2）将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关摇至工作位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔。
（5）将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，此时手车工作位置灯亮。
（6）操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色跳位指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功；（7）送电完成后观察开关柜各指示正常，综保运行灯、带电指示灯正常后，方为送电完成。
三、操作人员所处的位置和操作要求：1、设备操作完成后，操作人员确认机构位置正确后方可进行下一步操作；2、接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关；3、接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作；四、其他注意事项：1、检修开关设备时，必须拉出隔离手车，使各方面至少有一个明显的断开点；2、现场操作设备时必需有人监护，监护人要监视操作者的操作，并时刻提醒操作人员注意与带电体保持一定安全距离，防止触电；3、送电顺序：先合隔离手车-再合断路器，不允许带负荷合隔离开关；停电顺序：先停断路器-再停隔离开关，不允许带负荷拉隔离开关；4、电流互感器二次不允许开路，电压互感器二次不允许短路，并有一端应可靠接地；5、工作结束后，必须拆除警告牌，原有防护装置随时安装好。
简述配电柜市电送电停电的操作流程
简述配电柜市电送电停电的操作流程配电柜市电送电停电是一项重要的操作流程，需要经过严格的步骤和程序来确保电力系统的安全和稳定运行。
下面将详细介绍配电柜市电送电停电的操作流程。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 简述配电柜市电送电停电的操作流程can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!1. 接到停电指令。
停电指令通常来自于电力公司或者相关主管部门，停电指令会告知哪些区域或设备需要停电，停电的时间和原因等信息。
2. 通知相关人员。
将停电指令通知给配电柜所在的相关人员，包括电工、维修人员、设备操作人员等。
确保他们了解停电的时间和原因，做好相关的准备工作。
3. 检查设备状态。
在进行停电操作之前，需要对相关设备进行检查，确保设备正常运行，没有异常情况。
特别要注意检查配电柜的开关、保护装置和接线等是否完好。
4. 制定停电计划。
根据停电指令和设备状态，制定停电计划，明确停电的步骤和流程，确保停电操作有条不紊。
5. 通知用户。
如果停电会给用户带来不便，需要提前通知用户停电时间和原因，让用户做好相应的准备。
6. 停电操作。
按照停电计划进行停电操作，关闭相应的开关，切断电源。
在停电过程中，要确保操作人员的安全，避免发生意外事故。
7. 检查停电效果。
停电后，需要对相关设备进行检查，确认停电效果。
确保设备已经切断电源，不能再继续运行。
8. 完成停电记录。
停电操作完成后，要及时记录停电的时间、原因和相关信息，做好相应的文档记录。

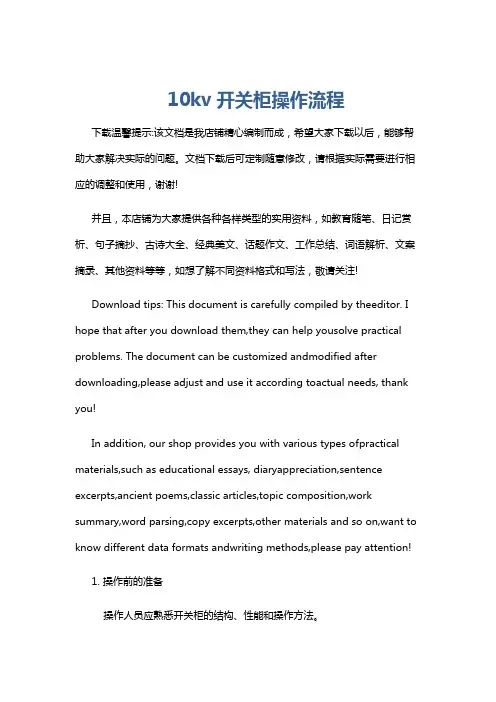

10kv开关柜操作流程
10kv开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 操作前的准备操作人员应熟悉开关柜的结构、性能和操作方法。
高压开关柜操作程序及注意事项
高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。
2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。
3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。
二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。
2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。
3. 旋转面板上的分合闸转换开关，使断路器合闸。
三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。
2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。
3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。
4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。
5、只有当接地开关分闸后，手车才能被插入到工作位置。
6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。
7、只有当手车在试验或工作位置时，断路器才能被操作。
8、只有当断路器分闸后，手车才能移动。
9、手车在工作位置时，二次插件被锁定不能拔除。
高压开关柜停送电操作流程
高压开关柜停送电操作流程
停电了？别慌！
首先，咱们得确保电源断了。
找到低压配电柜的进线柜，咔嚓
一下，把总负荷开关给断了。
这样，电就彻底没了。
然后呢，咱们得看看开关柜的状态。
你看，那三个指示灯亮着没？亮着就对了，说明现在开关柜是安全的。
接下来，咱们要按那个停电开关。
按下去，听到“咔哒”一声，就说明开关已经断了。
再用高压试电器检查一下L1、L2、L3，如果
指示灯都不闪，那就是真的没电了。
为了确保安全，咱们还得合上接地刀。
顺时针一转，锁上，这
样就算有人不小心碰到，也不会触电了。
别忘了挂上“禁止合闸”
的牌子，提醒其他人这里停电了。
来电啦！准备好没？
送电之前，先把自己武装好，戴上防护用品。
然后用高压试电
器检查一下市电，确认一切正常。
接下来，咱们要打开接地刀锁，把“禁止合闸”的牌子取下来。
然后逆时针一转，拉开接地刀，这样开关柜就可以正常工作了。
检查一下接地指示，确保它在断开位置，再锁上接地刀锁。
这样，就算有人不小心碰到，也不会触电了。
最后，打开开关锁，把开关合上，然后反向蓄能操作一下。
这
时候，三个指示灯应该都亮了，说明电已经送上去了。
锁上开关锁，搞定！
整个停送电过程，安全最重要。
一定要按照规程来，别马虎。
定期对开关柜进行检查和维护，确保它一直正常工作，这样咱们的
电力系统才能稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV开关柜送停电程序
一、送电前的检查
1.检查进线柜、计量柜、出线柜是否有明确标称。
2.检查进线柜、计量柜、出线柜标称是否与实物相符。
3.检查开关柜仪表门元件标识是否与实物相符。
4.检查进线柜侧板、出线柜侧板是否紧固，不能出现缺螺丝，螺丝松动现象。
5.检查进线柜、计量柜、出线柜后封板是否紧固，不能出现缺螺丝，螺丝松动现象。
6.检查进线断路器是否在试验位置，若不在试验位置，先将手车摇至试验位置，并将断路
器释能。
7.检查出线断路器是否在试验位置，若不在试验位置，先将手车摇至试验位置，并将断路
器释能。
8.检查出线柜接地开关是否在合闸位置，如不在合闸位置，先将接地开关合闸。
9.检查各开关柜（计量柜除外）控制、合闸、保护、加热、照明电源微型断路器是否在分
闸状态
10.检查各开关柜柜门是否锁紧，若未紧需用柜门钥匙将柜门锁紧。
二、送电过程：
1.将仪表门上的带电显示器按钮按到接通位置，观察进线侧是否带电，若带电显示器指示
灯不亮，需核实未送电原因，有电确认后方可进行下一步操作。
2.打开进线柜低压室仪表门，将控制、合闸、保护、加热、照明电源微断分别合上。
3.将进线柜仪表门锁死。
4.将进线断路器手车摇至工作位置，听到“卡他”声后可确认断路器已到达工作位。
5.打开断路器室门。
6.断路器室门打开后，使用断路器储能手柄式断路器储能，储能手柄旋转方向必须与断路
器面板储能指示方向一致。
储能过程是一个用力过程，用力一定要均匀，当出现“卡他”
声后储能过程完毕，此时断路器面板显示已储能指示。
7.储能完毕后，确认断路器面板上面的合闸按钮，一般为绿色，用右手拇指用力按下。
断
路器合闸过程声响较大，操作者要有充分准备，合闸过程不必惊慌。
8.断路器合闸后，开关柜合闸信号灯亮、工作位置指示灯亮、微机保护液晶屏灯亮，此时
将断路器室门锁死，将仪表门储能按钮顺时针旋转至接通位置，此时断路器自动储能，储能过程完毕后，储能信号灯亮。
9.进线柜送电完毕后，应在第一时间观察计量柜电压表的指示电压，转动电压选测开关观
察AB、BC、CA的线电压，若指示电压偏离正常值或无电压，应迅速按进线柜分闸按钮将断路器分闸，故障排除后方能进行下一步操作。
10.电压表指示正常后进行出线柜合闸操作。
11.打开出线柜低压室仪表门，将控制、合闸、保护、加热、照明电源微断分别合上。
12.将出线柜仪表门锁死。
13.将出线柜接地开关分开，并进行接地开关位置验证。
通过开关柜最下面的电缆室门观察
窗观察接地开关位置指示器是否指示分闸状态，然后转到该出线柜后部通过观察窗观察接地开关动触头位置是否向下。
14.确认接地开关分开后，用手柄将断路器手车摇至工作位，听到“卡他”声后可确认断路
器已到达工作位置，并通过仪表门上的工作位置指示灯加以确认。
15.按动出线柜仪表门上的合闸按钮使断路器合闸。
通过断路器室观察窗对断路器合闸进行
确认。
16.三、停电过程：
出线柜停电
1.按动出线柜分闸按钮断路器分闸，此时仪表门分闸指示灯亮，并通过断路器室门观察窗
观察断路器分闸指示进行确认。
2.然后将断路器摇至试验位置，通过工作位置指示灯确认。
3.将接地开关合闸，通过接地开关指示器及后部观察窗观察确认。
出线柜停电过程结束。
进线柜停电
1.按动出线柜分闸按钮断路器分闸，此时仪表门分闸指示灯亮，并通过断路器室门观察窗
观察断路器分闸指示进行确认。
此时开关柜无二次电源。
2.然后将断路器摇至试验位置，当出现“卡他”声后证明断路器到达试验位置。
进线柜停电过程结束。
