智能锅炉控制系统的设计与实现
“基于单片机STM32的锅炉水温控制系统的设计与实现”
在单 片机 作用 下 的工作 原理 。基 于单 片机 的温度 控制 系统设
计 不仅 大大 提升 了温度 测量 的准 确性 ，同时也使 得温 度采 样
的过程 可 以通过信 号过 滤 的形式 得 以呈 现 ，在通 过数 字滤 波 信 号 的传输 将最 终 的温度 指数展 示到 Ｌ Ｅ Ｄ 显 示屏 上 。这时 我 们 可 以对 比这一 时段 的温度值 与 之前设 定好 的温 度值 ，通 过 积 分分 离 的方式来 对其 中的偏差 进行 准确计 算 ，这就 得到 了 最终 的温 度输 出控制 值 。这一控 制量 的数 值还 可用 于对导 通 时 间的计 算方 面 ，通 过对 加热 功率 的核算 来实 现合理 调节 温
ＡＣ ＡＤＥ ＭＩ Ｃ Ｒ Ｅ Ｓ Ｅ ＡＲ Ｃ Ｈ 学术研 究
水温 “ 基于单片ｔ １ ［ Ｓ Ｔ Ｍ ３ ２ 的锅炉
控制系统的设计与实现＂
◆连 迅
摘 要 ：锅 炉是 一种 广泛应 用 于化 工、 冶金 、 医药等领 域 的重要 设备 ，锅 炉水 温的控 制 与调 节 对 于 确 保锅 炉 正常 工作有 着至 关重要 的意 义 。基 于单 片机 的 温度控 制 系统相较 于数 字调 节仪 表有 着更 高的 灵 活性和 稳定性 。本 文就基 于单片机Ｓ Ｔ Ｍ３ ２ 的锅 炉水温控 制 系统设计进 行 了细致分析 。 关键 词 ：单 片机 ；温度控 制 系统 ；原理 ； 系统设计
角 度分 析 ， 基 于单 片 机的 温度控 制 系统有 着更 强 的扩展性 ，
这对于生产效率而言也是极其重要的保障。
参考 文献
脚
［ １ ］ 刘攀 ， 俞 杰． 基 于 单 片机 的 温度 测 控 系统 Ｕ ］ ． 兰 州交 通 大 学学
基于plc的锅炉控制系统的设计方案
设计基于PLC 的锅炉控制系统需要考虑到控制逻辑、传感器选择、执行器配置、人机界面以及安全性等多个方面。
以下是一个基本的PLC 锅炉控制系统设计方案：1. 控制逻辑设计：-设定温度和压力设定值，根据实际情况设定控制策略。
-设计启动、停止、调节锅炉火焰和水位控制等具体操作逻辑。
2. 传感器选择：-温度传感器：用于监测锅炉管道和水箱的温度。
-压力传感器：监测锅炉的压力情况。
-液位传感器：监测水箱水位，确保水位在安全范围内。
-其他传感器：根据需要选择氧含量传感器、烟气排放传感器等。
3. 执行器配置：-配置控制阀门、泵等执行器，用于控制水流、燃料供应、风扇转速等。
-确保执行器与PLC 的通讯稳定可靠，实现远程控制和监控。
4. 人机界面设计：-设计人机界面，包括触摸屏或按钮控制板，显示关键参数和状态信息。
-提供操作界面，方便操作员设定参数、监控运行状态和进行故障诊断。
5. 安全性设计：-设计安全保护系统，包括过压保护、过温保护、水位保护等，确保锅炉运行安全。
-设置报警系统，当参数超出设定范围时及时警示操作员。
6. 通讯接口：-考虑与其他系统的通讯接口，如SCADA 系统、远程监控系统等，实现数据传输和远程控制。
7. 程序设计：-使用PLC 编程软件编写程序，包括控制逻辑、报警逻辑、自诊断等功能。
-测试程序逻辑，确保系统稳定可靠，符合设计要求。
以上是基于PLC 的锅炉控制系统设计方案的基本步骤，具体设计还需根据实际情况和需求进行调整和优化。
在设计过程中，还需遵循相关标准和规范，确保系统安全可靠、运行稳定。
基于PLC的锅炉供热控制系统的设计
基于PLC的锅炉供热控制系统的设计一、本文概述随着科技的不断发展，可编程逻辑控制器（PLC）在工业自动化领域的应用日益广泛。
作为一种高效、可靠的工业控制设备，PLC以其强大的编程能力和灵活的扩展性，成为现代工业控制系统的重要组成部分。
本文旨在探讨基于PLC的锅炉供热控制系统的设计，通过对锅炉供热系统的分析，结合PLC控制技术，实现对供热系统的智能化、自动化控制，提高供热效率，降低能耗，为工业生产和居民生活提供稳定、可靠的热源。
文章首先介绍了锅炉供热系统的基本构成和工作原理，分析了传统供热系统存在的问题和不足。
然后，详细阐述了PLC控制系统的基本原理和核心功能，包括输入/输出模块、中央处理单元、编程软件等。
在此基础上，文章提出了基于PLC的锅炉供热控制系统的总体设计方案，包括系统硬件选型、软件编程、系统调试等方面。
通过本文的研究，期望能够实现对锅炉供热控制系统的优化设计，提高供热系统的控制精度和稳定性，降低运行成本，促进节能减排，为工业生产和居民生活提供更加安全、高效的供热服务。
也为相关领域的研究人员和技术人员提供有价值的参考和借鉴。
二、锅炉供热系统基础知识锅炉供热系统是一种广泛应用的热能供应系统，其主要任务是将水或其他介质加热到一定的温度，然后通过管道系统输送到各个用户端，满足各种热需求，如工业生产、居民供暖等。
该系统主要由锅炉本体、燃烧器、热交换器、控制系统和辅助设备等几部分构成。
锅炉本体是供热系统的核心设备，负责将水或其他介质加热到预定温度。
其根据燃料类型可分为燃煤锅炉、燃油锅炉、燃气锅炉、电锅炉等。
锅炉的性能参数主要包括蒸发量、蒸汽压力、蒸汽温度等。
燃烧器是锅炉的重要组成部分，负责燃料的燃烧过程。
燃烧器的性能直接影响到锅炉的热效率和污染物排放。
燃烧器需要稳定、高效、低污染，同时要适应不同的燃料类型和负荷变化。
热交换器是锅炉供热系统中的关键设备，负责将锅炉产生的热能传递给水或其他介质。
热交换器的设计应保证高效、稳定、安全，同时要考虑到热能的充分利用和防止结垢、腐蚀等问题。
PLC：余热蒸汽锅炉智能控制方案
8）除氧控制系统集成到其中一套余热锅炉的控制系统中；
9) 2台锅炉水位和除氧器液位及脱盐水箱水位采用工业闭路电视监控。
在此基础上，通过西门子PLC通讯接口，实现锅炉控制系统与人机界面-触摸屏之间的数据通讯，PLC并预留RS232/485（modus）协议实现锅炉控制系统之间以及与上位监控系统的数据交互。上位管理计算机完成对所有锅炉控制系统的数据通讯与处理，并负责完成所有锅炉系统重要运行参数的历史记录、存储、和生产报表打印以及各锅炉运行负荷的统一调配，充分体现了控制分散，信息管理集中的现代工业设备控制思想的发展理念。具有投资合理，可靠性高、便于扩展，技术先进等优点。
4）检查护板炉墙、顶部密封及人孔是否完好，其严密性是否良好。
5）对锅炉上所有汽、水仪表、热工及电气仪表，都要检查并确认其精度灵敏性。
6)对主要安全附件，如安全阀、水位表等都要进行检查，凡不合要求立即修复或更新。
7)向锅炉上水，至最低水位。
8)上水结束后，注意观察锅筒水位一段时间，静止观察水位是否维持不变。若有下降应查明原因。如锅筒、集箱及各部阀门有无泄漏并予以消除。如果水位增高，表示给水阀关闭不严，漏流量太大，应予以修复或更换。
3)启动时必须严密监视锅筒水位，正常运行水位为±50mm，极限水位为±100mm，当锅筒水位上升超限时，应立即打开汽包的紧急电动放水阀进行放水调节汽包水位，保证正常水位的同时，应使汽温、汽压均衡地上升，并使锅炉各部分温度均匀上升。
4)检查确认汽包压力升至0.1MPa时关闭汽包排汽阀；
5)在升压过程中,检查确认各承压部件的受热膨胀情况,如有异常,应立即查明情况及时处理;
带尘烟气余热蒸汽锅炉智能控制器

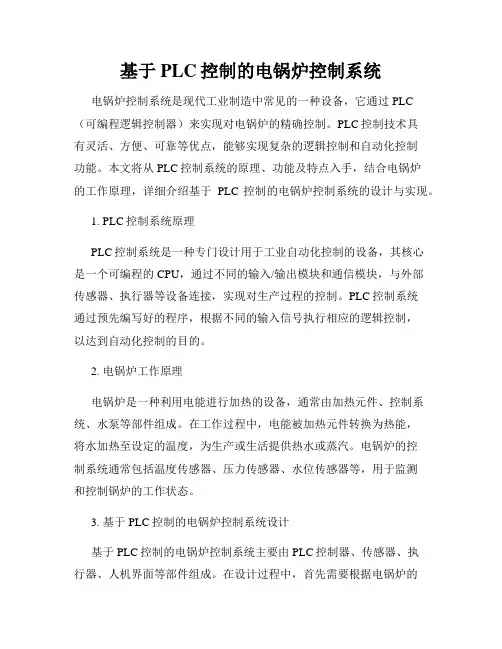

基于PLC控制的电锅炉控制系统
基于PLC控制的电锅炉控制系统电锅炉控制系统是现代工业制造中常见的一种设备，它通过PLC（可编程逻辑控制器）来实现对电锅炉的精确控制。
PLC控制技术具有灵活、方便、可靠等优点，能够实现复杂的逻辑控制和自动化控制功能。
本文将从PLC控制系统的原理、功能及特点入手，结合电锅炉的工作原理，详细介绍基于PLC控制的电锅炉控制系统的设计与实现。
1. PLC控制系统原理PLC控制系统是一种专门设计用于工业自动化控制的设备，其核心是一个可编程的CPU，通过不同的输入/输出模块和通信模块，与外部传感器、执行器等设备连接，实现对生产过程的控制。
PLC控制系统通过预先编写好的程序，根据不同的输入信号执行相应的逻辑控制，以达到自动化控制的目的。
2. 电锅炉工作原理电锅炉是一种利用电能进行加热的设备，通常由加热元件、控制系统、水泵等部件组成。
在工作过程中，电能被加热元件转换为热能，将水加热至设定的温度，为生产或生活提供热水或蒸汽。
电锅炉的控制系统通常包括温度传感器、压力传感器、水位传感器等，用于监测和控制锅炉的工作状态。
3. 基于PLC控制的电锅炉控制系统设计基于PLC控制的电锅炉控制系统主要由PLC控制器、传感器、执行器、人机界面等部件组成。
在设计过程中，首先需要根据电锅炉的工作原理和需求确定系统的功能要求和控制策略，然后编写PLC程序实现相应的逻辑控制。
通过合理的硬件布局和接线连接，将各部件连接到PLC控制器上，实现信号的采集和输出。
4. 控制系统功能与特点基于PLC控制的电锅炉控制系统具有如下功能与特点：1）灵活性：PLC控制系统可根据需要进行程序修改，实现不同的控制策略；2）可靠性：PLC控制器具有较高的稳定性和可靠性，可以长时间稳定运行；3）精确性：通过PLC控制系统可以实现对电锅炉的精确控制，提高生产效率和产品质量；4）扩展性：PLC控制系统可根据需要扩展输入/输出模块和功能模块，实现系统的功能扩展。
5. 控制系统优化与应用为了进一步优化电锅炉控制系统的性能，可以采用PID控制算法、模糊控制算法等先进的控制技术，提高系统的响应速度和稳定性。
PLC电热锅炉供热控制系统设计
PLC电热锅炉供热控制系统设计一、引言随着社会的不断发展，人们对于供热系统的要求也越来越高。
为了提高供热系统的自动化程度和安全性，PLC（可编程逻辑控制器）技术得到了广泛应用。
本文将针对PLC电热锅炉供热控制系统的设计进行详细讨论，以确保系统运行稳定、安全。
二、PLC电热锅炉供热控制系统设计方案1. 系统架构设计PLC电热锅炉供热控制系统主要由PLC控制器、传感器、执行器等组成。
其中，PLC控制器作为系统的大脑，负责对各个执行器的控制和监测工作。
传感器用于采集环境温度、水箱水位等信息，反馈给PLC控制器，从而实现对系统的自动控制。
2. 系统功能设计（1）温度控制功能：通过传感器实时监测环境温度，当环境温度低于设定值时，PLC控制器将启动电热锅炉，加热水箱中的水，直到温度达到设定值为止。
（2）水位控制功能：传感器监测水箱水位，当水位低于设定值时，PLC将启动给水泵进行给水，保证水箱水位在合适范围内。
（3）故障诊断功能：系统内置故障诊断模块，通过监测系统各部件的运行状态，及时发现故障并进行报警提示，保证系统安全稳定运行。
3. 系统性能设计（1）稳定性：系统采用双PLC热备份设计，确保系统在一台PLC故障时可以自动切换到备用PLC，保证系统的连续运行。
（2）可靠性：系统采用高品质的传感器和执行器，具有较高的抗干扰能力和稳定性，从而确保系统的可靠性。
4. 系统通信设计系统采用以太网通信方式，PLC控制器通过以太网与上位机连接，实现对系统的远程监控和控制。
上位机可以实时监测系统运行状态、温度水位等信息，方便操作人员进行远程管理。
三、系统实施与调试1. 硬件安装：安装PLC控制器、传感器、执行器等硬件设备，确保设备安装位置合理，连接正确。
2. 软件编程：编写PLC控制程序，包括温度控制、水位控制、故障诊断等功能模块。
3. 系统调试：进行系统联调和调试，检验系统各部件是否正常工作，确保系统实现预期功能。
四、系统运行维护1. 定期检查：定期检查系统各部件的运行状态，及时更换老化部件，保持系统的正常运行。
工业锅炉温度控制系统设计与实现
工业锅炉温度控制系统设计与实现摘要：工业锅炉是工业生产中利用率非常高的设备之一，它对一次能源的消耗非常大，特别是煤炭资源，但是目前仍然存在煤质不均一、控制操作不及时等问题，使得燃煤时热效率低、但煤耗率却居高不下，所以如何提高工业锅炉的工作效率是一项亟待解决的问题，这其中，热蒸汽温度是一个十分重要的参数，如何控制工业锅炉的热蒸汽温度保持在既能安全运行又能保证较高利用率的一定范围内，是工业锅炉是否安全经济运行的一项重要任务。
关键词：工业锅炉；温度控制；系统设计1 前言温度控制系统很多是通过PWM方式控制执行器件、调功的方式调节来控制温度、利用直接数字控制中的最小拍控制、或者基于单片机和PC机设计的温度控制系统，还有的以MCGS组态运行系统作为上位机监控系统。
本文根据工业锅炉的运行特点及环境条件，采用最简单最基本的单回路控制，并结合西门子下位机和智能仪表的应用，既能实现数据的实时传输处理，又能跟踪到系统的状态对其进行智能调节。
2 系统方案设计2.1 系统方案设计过程控制系统通常是指工业生产中具有连续生产过程自动控制、由过程检测和控制仪表组成、被控过程多样这些特点的自动控制系统。
过程控制的设计方案十分丰富，单回路控制就是其中之一，如图1所示。
图1中，W为调节器传函，W为调节阀传函，W为被控过程传函，W为测量变送器传函。
从图1可见，该系统只有一个闭环回路，一般是一个对象对另一个对象的调节控制过程，为了防止被控量的参数值不断变化或者该参数值在一个小范围内波动，中间利用传感器对被控量进行调节控制。
这种控制系统得结构简洁明了、易于调节，且成本较低方便投入运行，并能满足大部分工业生产的需求,特别适用于纯滞后和惯性小的系统，本系统就采用这种控制方式。
综合上述原理和控制方式，可获得本系统设计的控制流程如图2所示。
如果测量的实时热蒸汽温度值在设定温度范围内，那么系统处于一种动态平衡状态，水泵的电动阀门就不动。
等到过了一段时间炉膛燃料的燃烧温度发生变化，那时工业锅炉的热蒸汽温度也会随之变化，造成了它的实时测量值与设定范围之间产生了一定的偏差，偏差信号送回给智能仪表，经过它的计算、判断后，产生信号，使水泵的电动阀门适当调节开合程度，减少或加大水泵的水流量，直到再次检测到热蒸汽温度值恢复于设定范围中，那么系统就再次回到了特定的平衡状态，水泵电动阀门再次暂停工作。
锅炉自动控制系统的设计与调试
锅炉自动控制系统的设计与调试锅炉自动控制系统是现代工业中常见的关键设备之一，它能够确保锅炉能够高效、安全地运行。
设计和调试这样一个复杂的系统需要综合考虑多个因素，包括控制策略、传感器选择、控制器配置等等。
本文将深入探讨锅炉自动控制系统的设计与调试过程。
首先，设计一个合理的控制策略是锅炉自动控制系统的关键。
常见的控制策略包括比例控制、比例积分控制、模糊控制和模型预测控制等。
在选择控制策略时，需要考虑锅炉的特性、工艺要求以及可用的控制器等因素。
比例控制是最简单的控制策略，它根据当前错误信号的大小来控制执行机构输出。
比例积分控制在比例控制的基础上增加了积分部分，用于消除静态偏差。
模糊控制则通过模糊规则和模糊集合来实现控制，它能够应对非线性系统。
模型预测控制基于数学模型预测未来的系统行为，并制定最优的控制策略。
根据具体的需求和实际情况选择合适的控制策略非常重要。
其次，选择合适的传感器对于控制系统的稳定性和精确度来说也至关重要。
常用的锅炉传感器包括压力传感器、温度传感器、流量传感器等。
压力传感器用于监测锅炉内部压力的变化，温度传感器则用于测量锅炉内部温度的变化。
流量传感器可用于测量锅炉进出口的流量，以便精确控制水的供给。
传感器的选择需要考虑其精确度、响应速度和适应环境等因素。
同时，还需要考虑传感器与控制器之间的数据传输方式，如4-20mA信号或数字信号等，以确保数据准确传递。
控制器的配置也是锅炉自动控制系统设计中不可忽视的一环。
现代控制器提供了更多的功能和选项，如PID参数调整、通信接口、报警功能等。
PID控制器是最常见的控制器类型，通过调整比例、积分和微分参数来实现控制。
在配置PID控制器时，需要首先根据实际情况调整比例、积分和微分参数，以达到理想的控制效果。
另外，现代控制器通常具有通信接口，可以与上位机或网络连接，以实现远程监控和数据采集。
此外，控制器还应具备相应的报警功能，在发生异常情况时及时报警，保障安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能锅炉控制系统的设计与实现
随着科技的发展和人们生活水平的提高，家居设备的智能化成为了一种趋势。
在众多的智能家居设备中，智能锅炉是一种比较受欢迎的设备。
它可以通过智能控制系统实现远程控制、节能、安全等多种功能。
本文将介绍智能锅炉控制系统的设计与实现。
一、控制系统结构
一个智能锅炉控制系统主要由以下部分组成：
1.硬件部分：包括传感器、执行器、控制器、显示器等硬件设备。
2.软件部分：主要由控制算法和界面设计组成，控制算法是程序员根据控制需求编写的程序，界面设计则用于方便用户操作和管理。
3.远程通信组件：包括网络通信硬件和软件，实现远程控制和监控等功能。
二、传感器与执行器的选择
为了实现智能控制，必须使用传感器来获取锅炉的状态信息，并使用执行器来控制锅炉的运行状态。
在传感器的选择上，应该选择具有高精度、快速响应、耐高温等优点的传感器。
例如，温度传感器应该选用高精度、线性度好、响应速度快、温度范围广的PTC热敏电阻或热电偶传感器。
在执行器的选择上，应该选择具有高精度、稳定可靠性、结构紧凑、响应速度快等优点的执行器。
三、控制器的设计与实现
控制器是智能锅炉控制系统的核心，它主要完成控制算法的实现和与硬件设备的通讯。
控制器可以采用嵌入式控制系统、单片机、FPGA等硬件以及VC、VB、C++等软件开发工具进行设计和实现。
在控制方案的设计实现时，要结合锅炉的物
理特性和工作状态，运用现代控制理论设计PID算法、模糊控制算法、神经网络
控制算法等多种控制算法。
四、界面设计与人机交互
一个好的界面设计可以让用户方便快捷地进行操作和管理。
界面设计可以采用
电脑、手机APP、微信等多种形态，主要通过图形化的方式将控制参数和系统状
态进行直观化显示。
在人机交互方面，可以使用语音、手势等更加便利的交互方式，以提高用户的操作效率和便利性。
五、远程通信组件的设计与实现
远程通信组件是实现远程控制的关键，它主要通过网络实现用户对锅炉的远程
控制和监控。
在远程通信方面，应该选择网络通信设备稳定、可靠、安全的硬件设备，并使用数据加密和安全认证技术保障数据的安全性。
在远程通信软件开发方面，主要采用Socket通信、Web服务、微信公众号等多种技术，以实现设备的远程控
制和监控功能。
六、智能锅炉控制系统的应用
智能锅炉控制系统可以广泛应用于家庭、学校、工厂、医院等多种场所。
在家
庭环境下，通过智能锅炉控制系统可以实现自动化调控和远程控制，避免了热水过热、过冷以及燃烧不完全的情况，节省了燃气和水资源，提高了生活品质。
在企业和工厂环境下，通过智能锅炉控制系统可以降低运行成本，提高工作效率，保证生产的连续性和可靠性。
在医院和学校环境下，智能锅炉控制系统能够有效地保障医疗设备和教学设备的正常运行。
同时，智能锅炉控制系统的广泛应用也为环保事业作出了贡献，保护了环境和人类的生命安全。
七、总结
智能锅炉控制系统是一种现代化的生活设备，它的设计与实现需要多学科的知识，包括传感器技术、控制算法、软件开发和网络通信等。
通过智能锅炉控制系统
的应用，可以实现电器设备的智能化、自动化和网络化控制，以改善人们的生活品质，提高节能减排，促进经济的可持续发展。
