(完整版)图解防雷接地施工技术要点

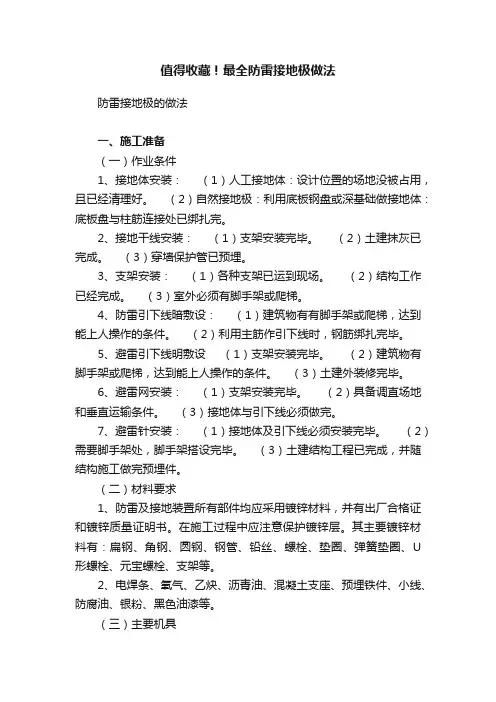

值得收藏！最全防雷接地极做法
值得收藏！最全防雷接地极做法防雷接地极的做法一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。
（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。
2、接地干线安装：（1）支架安装完毕。
（2）土建抹灰已完成。
（3）穿墙保护管已预埋。
3、支架安装：（1）各种支架已运到现场。
（2）结构工作已经完成。
（3）室外必须有脚手架或爬梯。
4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。
（2）利用主筋作引下线时，钢筋绑扎完毕。
5、避雷引下线明敷设（1）支架安装完毕。
（2）建筑物有脚手架或爬梯，达到能上人操作的条件。
（3）土建外装修完毕。
6、避雷网安装：（1）支架安装完毕。
（2）具备调直场地和垂直运输条件。
（3）接地体与引下线必须做完。
7、避雷针安装：（1）接地体及引下线必须安装完毕。
（2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。
（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。
2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装 1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。
当无要求时，不应小于0.6m。
防雷接地施工工艺讲解（图文并茂）
防雷接地施工工艺讲解（图文并茂）找防雷系国联股份旗下防雷行业垂直电商平台。
找防雷专注防雷产业链“互联网+”升级，定位于防雷产业链垂直电商平台，以防雷产品、原材料、配件、防雷装置检测设备、防雷产品送检服务等的B2B 交易为主导，以云ERP和云物流为基础架构，以供应链集合采购和供应链金融服务为双轮驱动，积极推动防雷产业互联网电商生态系统发展。
找防雷—北京雷电防护装置测试中心办事处输导语：防雷接地分为两个概念，一是防雷，防止因雷击而造成损害;二是静电接地，防止静电产生危害。
随着储罐阴极保护应用的日益广泛，其保护效果越来越多的受到人们的关注，防雷接地规范与阴极保护规范的矛盾也越来越突出。
防雷接地规范将防雷接地极和阴极保护阳极二合为一:在牺牲阳极阴极保护中，要求阳极的接地电阻尽量低，这和防雷接地的要求是一致的。
如果加大阳极连接电缆的截面积，使之达到防雷接地的要求，被普遍认为可以用牺牲阳极系统代替防雷接地系统，使得牺牲阳极起到阴极保护和防雷的双重作用。
在储罐接地线或接地网之间安装接地电池，接地电池由双锌棒制成的，平时双锌棒都是处于断路状态，当有雷击或者故障电压时，故障电流通过双锌棒导入接地网，对储罐起安全保护作用。
工艺流程技术要求接地装置顶面埋设深度不应小于0.7M，埋设长度不小于2.5M，垂直接地极间距间距不应小于5m（根据当地防雷办要求）1）扁钢与扁钢水平搭接为扁钢宽度的2倍，不少于三面施焊；3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。
5）除埋设在混凝土中的焊接接头外，有防腐措施。
6）所有焊点表面必须去掉焊接处残留的焊药7）如使用人工接地体，角钢不小于40*40*4mm，长度不小于2.5米8）接地干线在跨越伸缩缝、沉降缝等位置应设置补偿装置，并设测量接地电阻而预备的断接卡子9）地干线末端露出地面应不超过0.5m。
防雷接地施工流程与方法,防雷接地施工注意事项
防雷接地施工流程与方法，防雷接地施工注意事项有关防雷接地的施工流程，防雷接地的施工方法，防雷技术措施，防雷接地电阻测试等学问，包括接地装置、引下线安装、避雷带安装、电气接地施工方法等。
防雷接地施工流程及注意事项一、建筑防雷接地民用建筑工程防雷设防分三级，屋顶一般采纳254热镀锌扁钢作为避雷带沿女儿墙四周敷设，254热镀锌扁钢避雷带支持卡子间距为1米左右，但必需一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采纳254热镀锌扁钢构成不等避雷网格。
避雷网格沿屋面敷设，全部高出屋面的各种金属构件均需与避雷带焊接相连。
目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋1001008钢板，用于柱子内主钢筋与避雷带连接的转换。
工程接地体形式重要有人工接地体和利用基础作为接地体的形式。
利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线牢靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。
近几年，等电位联结要求日益严格，重要有总等电位联结、辅佑襄助等电位联结、局部等电位联结。
机房、卫生间设备、金属管线等一般要作等电位接地。
二、防雷接地施工流程施工准备接地装置安装引下线安装避雷带支架制作安装避雷网安装接地电阻测试。
三、防雷技术措施材料齐全且符合设计要求，施工机具配备充分，施工图纸已对施工班组进行技术交底。
四、防雷接地施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。
施工采纳标准为《电气装置安装工程接地装置施工及验收规范》（GB5016992）1）接地装置a.依照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯穿），并将两根主筋用油漆做好标记，便于引出和检查。
防雷接地标准做法(图集+文字+实例)
卫生间局部等电位联结原理图
等电位箱实例图
屋面透气管接地示意图
屋面透气管防雷接地实例图
6、屋面金属体接地：用-25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与 避雷网连接，另一端在金属体附近地面引出，应高于设备基础100~20钢金属体应用编织软铜线两端压端子跨接， 编织软铜线外套黄绿双色热缩套且热缩。伸出地面的接地母线应刷黄绿相间油漆。体 积较大的金属体应做不小于2处的接地，高度高于避雷网时，应加避雷针保护。接地母 线附近应做接地标识。
防雷接地标准做法（图集+文字+实例）
● 1、避雷接地测试点：预埋扁铁钢及100x100x50线盒，线盒与墙面平齐，镀锌 扁钢钻φ12孔，安装防松垫片及蝴蝶螺母，螺母居预埋盒中心。编织软铜线一端 连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。铜质面板用螺丝固定在预 埋盒上，在测试点正上方50mm处粘贴铜质或不锈钢标识牌，标识牌应标明接地 测试地点、接地符号、施工单位、编号，标高尺寸及位置与相邻沉降观测点及标 识牌一致。
避雷带安装示意图
圆弧 夹板 支架 做法 详图
三角 夹板 支架 做法 详图
圆弧 夹板 支架 实例 图
三角 夹板 支架 实例 图
套管 支架 做法 详图
套管 支架 实例 图
避雷网搭接示意图 焊
双面
屋面避雷针及避雷线安装的质量控制及工艺： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下
接地母线支架安装示意图
防雷接地技术交底╱附节点图
监理单位施工单位交底部位交底日期交底人签字接收人签字（二）主要机具1．手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
2．电动工具：电锤、冲击钻、电气焊机具等。
3．测试器具：小线、线坠、卷尺、粉线袋等。
4．其他工具：大绳、绞磨(或倒链)、紧线器等。
四、施工工艺（一）接地装置安装1.自然接地体的安装利用结构地板上层、下层各2根φ≥16相邻钢筋通长可靠焊接连通构成接地网。
横向纵向交叉部位可靠跨接，并在交叉处把上层、下层的接地钢筋网可靠焊接连通。
再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好，并在室外地面以下将柱内主筋焊好连接板，并将两根主筋用色漆做好标记，便于引出和检查，做好隐蔽检查，填写隐检记录。
2.变电所接地系统监理单位施工单位交底部位交底日期交底人签字接收人签字所有电气装置的金属外壳，基础槽钢两端，电缆进户预埋钢管，配线钢管，电缆桥架，母线的金属外壳等正常情况下不带电的金属器件均应可靠接地；变压器柜的金属轨道采用100*5的热镀锌扁钢与基地网可靠焊接连通，变压器的中性点采用100*5的热镀锌扁钢与接地系统可靠连通；所有配电柜下方四周统长10#槽钢预埋件采用40*4的热镀锌扁钢与基地网可靠焊接连通，高、低压柜的金属外壳与10#槽钢预埋件可靠电气连通；为满足环保部门防电磁辐射要求，变电所、开关站。
柴油发电机房的顶板和四周侧墙内设置10*10mm的钢丝网，并在多处采用40*4热镀锌扁钢与变电所、开关站、柴油发电机房四周的接地装置可靠焊接连通。
3.弱电竖井工作接地弱电井在地下二层焊处一根40*4的扁钢至弱电井专用接地端子箱（箱底距地坪500mm），然后在竖井内沿墙向上明敷一根40*4扁铜，每层再用40*4变通从竖向干线引出至接地专用端子箱，套绝缘套（注：明敷扁铜在穿楼板处预埋PVC50管）监理单位施工单位交底部位交底日期交底人签字接收人签字弱电竖井工作接地4.弱电竖井防静电接地：同弱电竖井工作接地；5.弱电机房专用工作接地在地下三层距基础接地网高500mm处预埋150w*150h*80d的钢盒，钢盒与接地网之间采用40*4的扁钢焊接连通，在钢盒至弱电机房、网络机房及多媒体机房专用接地端子箱（距地面300mm）之间用WDZA-YJY-1*95的电缆穿沿墙暗敷PVC32管可靠连接（螺栓连接）。

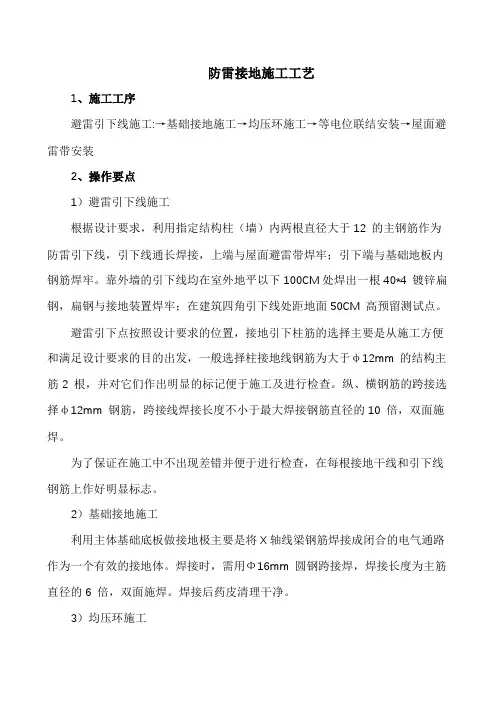

施工工艺-防雷接地施工工艺
防雷接地施工工艺1、施工工序避雷引下线施工:→基础接地施工→均压环施工→等电位联结安装→屋面避雷带安装2、操作要点1）避雷引下线施工根据设计要求，利用指定结构柱（墙）内两根直径大于12 的主钢筋作为防雷引下线，引下线通长焊接，上端与屋面避雷带焊牢；引下端与基础地板内钢筋焊牢。
靠外墙的引下线均在室外地平以下100CM处焊出一根40*4 镀锌扁钢，扁钢与接地装置焊牢；在建筑四角引下线处距地面50CM 高预留测试点。
避雷引下点按照设计要求的位置，接地引下柱筋的选择主要是从施工方便和满足设计要求的目的出发，一般选择柱接地线钢筋为大于φ12mm 的结构主筋2 根，并对它们作出明显的标记便于施工及进行检查。
纵、横钢筋的跨接选择φ12mm 钢筋，跨接线焊接长度不小于最大焊接钢筋直径的10 倍，双面施焊。
为了保证在施工中不出现差错并便于进行检查，在每根接地干线和引下线钢筋上作好明显标志。
2）基础接地施工利用主体基础底板做接地极主要是将X轴线梁钢筋焊接成闭合的电气通路作为一个有效的接地体。
焊接时，需用Φ16mm 圆钢跨接焊，焊接长度为主筋直径的6 倍，双面施焊。
焊接后药皮清理干净。
3）均压环施工本工程均压环利用结构圈梁钢筋焊成环状，并与避雷引下线焊为一体，以防侧击雷。
在外墙上有金属门、窗、金属管道和其他金属件的地方预留一根Φ12mm 的钢筋,作为今后上述金属物的接地点。
4）等电位联结安装本工程在地下二层变配电室夹层内设一总等电位接地端子箱，内设一根等电位接地母线，与楼内配电系统的保护接地、各种金属管道可靠连接，地下一层消防中心设备工作接地端子箱与总等电位接地母线之间用BV35 连接，穿PC40 管暗敷设。
在竖井内敷设接地干线与总等电位连接，其他弱电设备接地就近与竖井内接地干线相连。
接地母线另一端与室外综合接地极连接，保证接地线路畅通。
四角引下线处距地面50CM 高预留测试点。
5）屋面避雷带安装避雷带做法有两种，一是屋面女儿墙部位沿金属栏杆的避雷带安装，另一种是用20*4 镀锌扁钢在屋面防水层内敷设，屋面各设备基础处从屋面避雷网引来扁钢作为设备接地。
防雷接地施工图文并茂共21页
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回பைடு நூலகம்起来却有 久久不会退去的余香。
防雷接地施工图文并茂 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
(完整版)图解防雷接地施工技术要点
防雷施工技术要点防雷接地引下线利用混泥土柱内两根∅16以上主筋及混凝土灌注桩四根∅16主筋焊接作为引下线，跨接线采用≥12mm圆钢。
引下线上端与避雷带焊接，下端与接地装置焊接。
相邻的两处引下线间距不大于18米。
接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。
用于避雷接地系统的镀锌圆钢、镀锌扁钢、镀锌角钢等材料必须是热镀锌件，品种规格应符合设计图及型材标准要求，具有材质检验证明书及出厂合格证。
1、搭接长度：圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。
2、焊缝要求：焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
3、引下线与梁钢筋跨接。
4、利用柱主筋作防雷引下线时，主筋连接的两端应作跨接处理。
5、总等电位和局部等电位根据设计要求，用镀锌扁铁引出。
6、引下线应采用油漆做标记，防止错焊导致上下不连通。
7、均压环。
I类建筑30m以上，II类建筑45m以上应焊接均压环。
作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径≧16mm的钢筋，若直径小于16mm，可选用圈梁上层4根钢筋作接地均压环。
各均压环与防雷引下线按规范做法可靠连接，各楼层外墙的各类金属设施均应就近与其等电位连接，连接点应不少于两处。
防雷接地施工常见问题：一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤和气孔等。
二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。
三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。
四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防雷施工技术要点
防雷接地引下线利用混泥土柱内两根∅16以上主筋及混凝土灌注桩四根∅16主筋焊接作为引下线，跨接线采用≥12mm圆钢。
引下线上端与避雷带焊接，下端与接地装置焊接。
相邻的两处引下线间距不大于18米。
接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。
用于避雷接地系统的镀锌圆钢、镀锌扁钢、镀锌角钢等材料必须是热镀锌件，品种规格应符合设计图及型材标准要求，具有材质检验证明书及出厂合格证。
1、搭接长度：圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。
2、焊缝要求：焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。
3、引下线与梁钢筋跨接。
4、利用柱主筋作防雷引下线时，主筋连接的两端应作跨接处理。
5、总等电位和局部等电位根据设计要求，用镀锌扁铁引出。
6、引下线应采用油漆做标记，防止错焊导致上下不连通。
7、均压环。
I类建筑30m以上，II类建筑45m以上应焊接均压环。
作为接地均压环的圈梁钢筋选取圈梁上层左右2根直径≧16mm的钢筋，若直径小于16mm，可选用圈梁上层4根钢筋作接地均压环。
各均压环与防雷引下线按规范做
法可靠连接，各楼层外墙的各类金属设施均应就近与其等电位连接，连接点应不少于两处。
防雷接地施工常见问题：
一、避雷带、引下线、接地体、均压环搭接的长度不够，焊接处有夹渣、焊瘤和气孔等。
二、地钢筋网连接点的错焊、漏焊，漏设外引接地联结点或检测点预埋件。
三、在用结构钢材代替避雷针（网）及其引下线时，破坏了镀锌层防锈漆，螺栓连接片未经处理，片与片之间有缝隙等。
四、引下点间距偏大，引下线跨越变形缝处未加设补偿器，接地体安装埋设深度不够或引出线未作防腐处理。
五、屋面金属物（如管道、梯子、旗杆和设备外壳等）未与屋顶防雷系统相连，等电位联结跨接地线线径不足。
六、电气设备接地（接零）的分支线未与接地干线连接。
