地下建筑结构(3)
国开电大地下建筑与结构(新疆兵团)形考任务三参考答案
题目1.1.土层地下建筑结构的形式有：（）、（）、（）、（）、（）、（）和其他结构；
【答案】：浅埋式结构
题目2.2.围岩压力分为：（）、（）和围岩底部压力；
【答案】：围岩垂直压力
题目3.3.浅埋式结构和深埋式结构最根本的区别是（）；
【答案】：是否满足压力拱成拱条件
题目4.4.浅埋式建筑工程常采用（）；
【答案】：明挖法施工
题目5.5.浅埋式结构的形式有：（）、（）和梁板式结构；
【答案】：直墙拱形结构
题目6.6.支托框架结构中支托的作用是（）；
【答案】：防止应力集中
题目7.7.受力钢筋的保护层最小厚度比地面结构增加（）；
【答案】：5~10mm
题目8.8.变形缝的构造方式主要有：（）、（）、（）；
【答案】：嵌缝式
题目9.9.附建式地下结构的形式有：（）、（）、（）和其他结构。
【答案】：梁板结构
题目10.1.什么是盾构法施工？
【答案】：
1.什么是盾构法施工？。
地下建筑结构作业评讲(3)
《地下建筑结构》课程作业评讲（3）重庆电大城市建设工程学院郑金贵本次作业对应于教材第7章——第10章的内容。
我将后面的大题列举出来，供大家参考。
希望对大家的学习有所帮助。
下面文字，黑色的是问题与答案，其它颜色是说明和解释。
三、简答题1．逆作拱墙作为基坑支护中的一种新型挡土支护结构，具有哪些优点？（1）考核知识点：本题考查逆作拱墙的相关知识点。
（2）常见错误：逆作拱墙是基坑支护中的一种新型挡土支护结构，具有三方面的优点。
回答时要注意总结。
（3）答案要点：逆作拱墙的优点有：①受力合理，安全可靠。
②施工方便，节省工期。
③造价低。
2．锚喷支护设计与施工应遵循哪些原则？（1）考核知识点：本题考查锚喷支护设计施工的相关知识点。
（2）常见错误：锚喷支护设计与施工应遵循六个方面的原则，回答时不要遗漏了。
（3）答案要点：锚喷支护设计与施工应遵循的原则有：(1)采用各种措施，确保围岩不出现有害松动。
(2)调节控制围岩变形，在不进入有害松动的条件下适度发展，以便最大限度地发挥围岩自承能力。
(3)保证锚喷支护与围岩形成共同体。
(4)选择合理的支护类型与参数并充分发挥其功效。
(5)采取正确的施工方法。
(6)依据现场监测数据指导设计施工。
3．按照对于荷载处理方法的不同，荷载－结构模型可以分为哪三种?（1）考核知识点：本题考查荷载结构模型的分类。
（2）常见错误：注意审题，荷载结构模型的分类方式有好几种，而本题考查的是按照对于荷载处理方法的不同来分，只有三种。
（3）答案要点：按照对于荷载处理方法的不同，荷载－结构模型可以分为(1)主动荷载模型；(2)主动荷载加围岩弹性约束的模型；(3)实地量测荷载模式。
4．沉井的优点有哪些？（1）考核知识点：本题考查沉井的基本知识（2）常见错误：沉井的优点较多，教材中的内容也比较繁杂，同学们可以总结几个有代表性的优点回答。
此外还应注意与圆形沉管优缺点的比较。
（3）解题思路：概括讲有：沉井具有占地面积小、开挖不需围护、技术上操作简便、挖土量少、节约投资、施工稳妥可靠的优点。
地下建筑结构考试重点整理
地下建筑机构复习第一章衬砌结构的作用：承重和围护。
结构形式影响因素：受力条件、使用要求、施工方案。
结构形式：浅埋式结构、附建式结构、沉井结构、地下连续墙结构、盾构结构、沉管结构、桥梁基础结构、其他结构。
拱形结构的优点：1.地下结构的荷载比地面结构大，且主要承受垂直荷载。
因此，拱形结构就受力性能而言比平顶结构好。
2.拱形结构的内轮廓比较平滑，只要适当调整拱曲率，一般都能满足地下建筑的使用要求，并且建筑布置比圆形结构方便，净空浪费也比圆形结构少。
3.拱主要是承压结构。
适用于采用抗拉性能较差，抗压性能较好的砖、石、混凝土等材料构筑。
材料造价低，耐久性良好，易维护。
地下建筑与地面建筑结构的区别：1.计算理论、设计和施工方法。
2.地下建筑结构所承受的荷载比地面结构复杂。
3.地下建筑结构埋置于地下，其周围的岩土体不仅作为荷载作用于地下建筑结构上，而且约束着结构的移动和变形。
岩石地下建筑结构形式（一）拱形结构：1．贴壁式拱形结构：（1）半衬砌结构（2）厚拱薄墙衬砌结构（3）直墙拱形衬砌（4）曲墙拱形衬砌结构2．离壁式拱形衬砌结构（二）喷锚结构（三）穹顶结构（四）连拱隧道结构（五）复合衬砌结构第二章荷载种类：静荷载：是指长期作用在结构上且大小、方向和作用点不变的荷载。
动荷载：原子武器和常规武器的爆破冲击波；地震波作用下的动荷载。
活荷载：指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化。
其他荷载：混凝土收缩、温度变化、结构沉降、装配误差等。
按其作用特点及使用中可能出现的情况分为以下三类：永久（主要）荷载、可变（附加）荷载和偶然（特殊）荷载。
软土地区浅埋地下工程采用“土柱理论”进行计算。
第三章弹性地基梁与普通梁的区别：1.超静定的次数是有限，还是无限。
2.普通梁的支座通常看作刚性支座，即略去地基的变形，只考虑梁的变形；弹性地基梁必须同时考虑地基的变形。
第四章国际隧协认为可将其归纳为以下四种模型：1.以参照已往隧道工程的实践经验进行工程类比为主的经验设计法；2.以现场量测和实验室试验为主的实用设计方法，例如以洞周位移量测值为根据的收敛—限制法；3.作用—反作用模型，例如对弹性地基圆环和弹性地基框架建立的计算法等；4.连续介质模型，包括解析法和数值法，解析法中有封闭解，也有近似解，数值计算法目前主要是有限单元法。
国开电大地下建筑与结构(XXX)形考任务三参考答案
国开电大地下建筑与结构(XXX)形考任务三参考答案题目 1.1.土层地下建筑结构的形式有：（）、（）、（）、（）、（）、（）和其他结构；【答案】：浅埋式结构题目 2.2.围岩压力分为：（）、（）和围岩底部压力；【答案】：围岩垂直压力题目 3.3.浅埋式结构和深埋式结构最根本的区别是（）；【答案】：是否满足压力拱成拱条件题目4.4.浅埋式建筑工程常采用（）；【答案】：明挖法施工题目 5.5.浅埋式结构的形式有：（）、（）和梁板式结构；【答案】：直墙拱形结构题目6.6.支托框架结构中支托的作用是（）；【答案】：防止应力集中题目7.7.受力钢筋的保护层最小厚度比地面结构增加（）；【答案】：5~10mm题目8.8.变形缝的构造方式主要有：（）、（）、（）；【答案】：嵌缝式题目9.9.附建式地下结构的形式有：（）、（）、（）和其他结构。
【答案】：梁板结构题目10.1.什么是盾构法施工？【答案】：1.什么是盾构法施工？答：盾构法施工是一种较为先进的顶涵施工方法,是在保留传统顶涵施工,桥涵结构路侧预制工艺的基础上,对结构顶进支护方法进行了重大改革,将明挖开槽改为地下暗挖盾构支护,暗挖推进减低了施工对行车的影响。
盾构由钢柱、钢梁、盾壳、子盾构、液压推进系统、辅助机构六大部分组成。
装配在第一节框架桥前端的盾构,作为带土顶进时掘进面与路基的施工支护，同时也担负顶推导向。
题目11.2.基坑失稳的表现形式主要有：【谜底】：2.基坑失稳的表现形式主要有：答：（1）整体失稳破;（2）承载力不足导致的破坏；（3）基底滑动破坏；（4）基底潜、管涌；（5）渗流；（6）支挡结构破坏；（7）被动土压力丧失。
题目12.3.基坑工程设计内容？【答案】：3.基坑工程设计内容？答：环境调查和基坑安全等级确定；围护结构选型；。

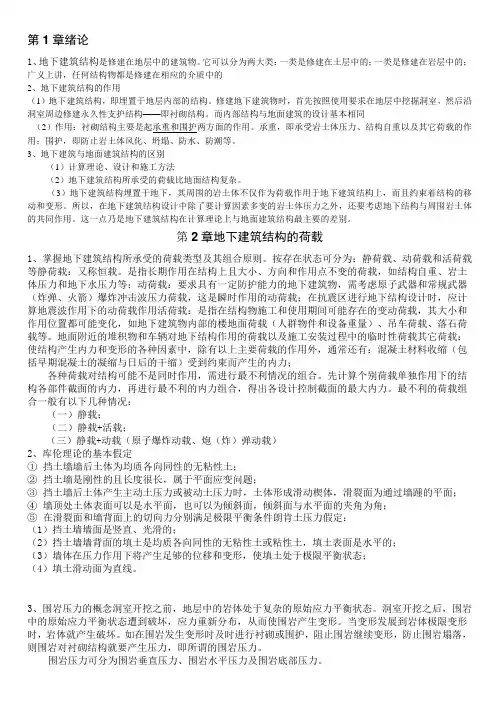

地下建筑结构复习提纲 -
第1章绪论1、地下建筑结构是修建在地层中的建筑物。
它可以分为两大类：一类是修建在土层中的；一类是修建在岩层中的；广义上讲，任何结构物都是修建在相应的介质中的2、地下建筑结构的作用（1）地下建筑结构，即埋置于地层内部的结构。
修建地下建筑物时，首先按照使用要求在地层中挖掘洞室，然后沿洞室周边修建永久性支护结构——即衬砌结构。
而内部结构与地面建筑的设计基本相同（2）作用：衬砌结构主要是起承重和围护两方面的作用。
承重，即承受岩土体压力、结构自重以及其它荷载的作用；围护，即防止岩土体风化、坍塌、防水、防潮等。
3、地下建筑与地面建筑结构的区别（1）计算理论、设计和施工方法（2）地下建筑结构所承受的荷载比地面结构复杂。
（3）地下建筑结构埋置于地下，其周围的岩土体不仅作为荷载作用于地下建筑结构上，而且约束着结构的移动和变形。
所以，在地下建筑结构设计中除了要计算因素多变的岩土体压力之外，还要考虑地下结构与周围岩土体的共同作用。
这一点乃是地下建筑结构在计算理论上与地面建筑结构最主要的差别。
第2章地下建筑结构的荷载1、掌握地下建筑结构所承受的荷载类型及其组合原则。
按存在状态可分为：静荷载、动荷载和活荷载等静荷载：又称恒载。
是指长期作用在结构上且大小、方向和作用点不变的荷载，如结构自重、岩土体压力和地下水压力等；动荷载：要求具有一定防护能力的地下建筑物，需考虑原子武器和常规武器（炸弹、火箭）爆炸冲击波压力荷载，这是瞬时作用的动荷载；在抗震区进行地下结构设计时，应计算地震波作用下的动荷载作用活荷载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能变化，如地下建筑物内部的楼地面荷载（人群物件和设备重量）、吊车荷载、落石荷载等。
地面附近的堆积物和车辆对地下结构作用的荷载以及施工安装过程中的临时性荷载其它荷载：使结构产生内力和变形的各种因素中，除有以上主要荷载的作用外，通常还有：混凝土材料收缩（包括早期混凝土的凝缩与日后的干缩）受到约束而产生的内力；各种荷载对结构可能不是同时作用，需进行最不利情况的组合。

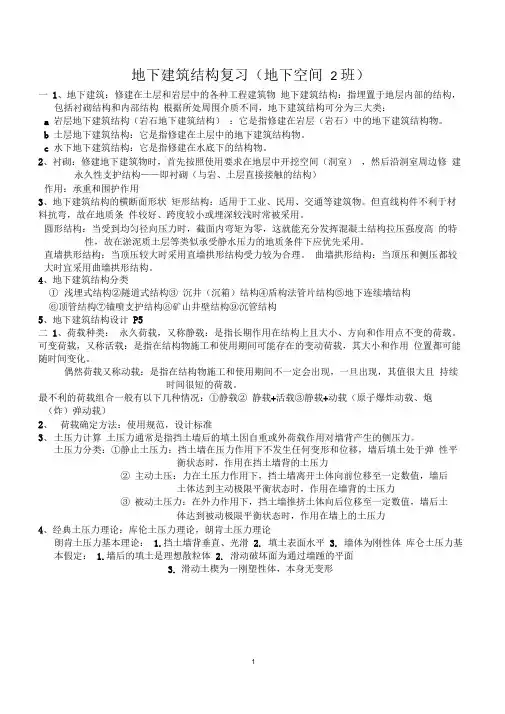

地下建筑结构重点
地下建筑结构复习（地下空间 2 班）一1、地下建筑：修建在土层和岩层中的各种工程建筑物地下建筑结构：指埋置于地层内部的结构，包括衬砌结构和内部结构根据所处周围介质不同，地下建筑结构可分为三大类：a 岩层地下建筑结构（岩石地下建筑结构）：它是指修建在岩层（岩石）中的地下建筑结构物。
b 土层地下建筑结构：它是指修建在土层中的地下建筑结构物。
c 水下地下建筑结构：它是指修建在水底下的结构物。
2、衬砌：修建地下建筑物时，首先按照使用要求在地层中开挖空间（洞室），然后沿洞室周边修建永久性支护结构——即衬砌（与岩、土层直接接触的结构）作用：承重和围护作用3、地下建筑结构的横断面形状矩形结构：适用于工业、民用、交通等建筑物。
但直线构件不利于材料抗弯，故在地质条件较好、跨度较小或埋深较浅时常被采用。
圆形结构：当受到均匀径向压力时，截面内弯矩为零，这就能充分发挥混凝土结构拉压强度高的特性，故在淤泥质土层等类似承受静水压力的地质条件下应优先采用。
直墙拱形结构：当顶压较大时采用直墙拱形结构受力较为合理。
曲墙拱形结构：当顶压和侧压都较大时宜采用曲墙拱形结构。
4、地下建筑结构分类①浅埋式结构②隧道式结构③ 沉井（沉箱）结构④盾构法管片结构⑤地下连续墙结构⑥顶管结构⑦锚喷支护结构⑧矿山井壁结构⑨沉管结构5、地下建筑结构设计P5二1、荷载种类：永久荷载，又称静载：是指长期作用在结构上且大小、方向和作用点不变的荷载。
可变荷载，又称活载：是指在结构物施工和使用期间可能存在的变动荷载，其大小和作用位置都可能随时间变化。
偶然荷载又称动载：是指在结构物施工和使用期间不一定会出现，一旦出现，其值很大且持续时间很短的荷载。
最不利的荷载组合一般有以下几种情况：①静载② 静载+活载③静载+动载（原子爆炸动载、炮（炸）弹动载）2、荷载确定方法：使用规范，设计标准3、土压力计算土压力通常是指挡土墙后的填土因自重或外荷载作用对墙背产生的侧压力。
土压力分类：①静止土压力：挡土墙在压力作用下不发生任何变形和位移，墙后填土处于弹性平衡状态时，作用在挡土墙背的土压力②主动土压：力在土压力作用下，挡土墙离开土体向前位移至一定数值，墙后土体达到主动极限平衡状态时，作用在墙背的土压力③被动土压力：在外力作用下，挡土墙推挤土体向后位移至一定数值，墙后土体达到被动极限平衡状态时，作用在墙上的土压力4、经典土压力理论：库伦土压力理论，朗肯土压力理论朗肯土压力基本理论： 1.挡土墙背垂直、光滑 2. 填土表面水平 3. 墙体为刚性体库仑土压力基本假定： 1.墙后的填土是理想散粒体 2. 滑动破坏面为通过墙踵的平面3.滑动土楔为一刚塑性体，本身无变形朗肯与库仑土压力理论存在的主要问题朗肯土压力理论基于土单元体的应力极限平衡条件建立的，采用墙背竖直、光滑、填土表面水平的假定，与实际情况存在误差，主动土压力偏大，被动土压力偏小库仑土压力理论基于滑动块体的静力平衡条件建立的，采用破坏面为平面的假定，与实际情况存在一定差距（尤其是当墙背与填土间摩擦角较大时）5、围岩压力计算1）围岩压力的概念：指位于地下结构周围变形或破坏的岩层，作用在衬砌结构或支撑结构上的压力。
地下建筑结构基本知识
地下建筑构造根本知识1.1地下建筑的类型1)按使用功能分类：(1)工业建筑(2)民用建筑(3)交通建筑(4)水工建筑(5)矿山建筑(6)军事建筑(7)公用和效劳性建筑2〕按所处的地质条件和建造方式分类：(1)岩石中的地下建筑(2)土层中的地下建筑3〕按习惯称谓分类：单建式地下建筑；附建式地下建筑。
4〕按埋置深度分类：(1)当h/b≥a时为深埋地下建筑。
(2)当h/b<a时为浅埋地下建筑。
1.2.地下建筑构造的特点〔1〕自然防护力强；〔2〕受外界条件影响小；〔3〕受地质条件影响大；〔4〕需经通风、防排水、防潮、防噪声和照明等处理；〔5〕施工条件特殊1.3.地下构造可分为以下8类：1. 拱形构造这类构造的顶部横剖面均属拱形，主要有：〔1〕半衬砌〔2〕厚拱薄墙衬砌〔3〕直墙拱顶衬砌〔4〕曲墙拱顶衬砌〔5〕离壁式衬砌〔6〕装配式衬砌〔7〕复合式衬砌2.梁板式构造3．框架构造4．圆管形构造5．地下空间构造6.锚喷支护7．地下连续墙构造1.4 地下建筑构造的设计内容及计算原那么地下建筑构造的设计内容包括横向构造设计、纵向构造设计和出入口设计。
计算时通常沿纵向截取1m的长度作为计算单元，即把一个空间构造简化成单位延米的平面构造按平面应变进展分析。
横向构造设计主要分荷载确定、计算简图、内力分析、截面设计和施工图绘制等几个步骤。
特别是在软土地基和通过不良地质地段情况下，如跨活断层或地裂缝时，更需要进展纵向构造计算，以检算构造的纵向内力和沉降，确定沉降缝的设置位置。
从使用上讲，无论是平时或战时，地下建筑得出入口都是很关键的部位，设计时必须给予充分重视，应做到出入口及主体构造强度相匹配。
地下构造设计及计算应遵循的防空地下室及普通地下室的区别在于：防空地下室具有规定的设防等级，能够保障隐蔽人员的平安，而普通地下室在战时必须经过改造转换才能到达相应的防护能力。
对附建式地下构造的要求：根据核爆炸的杀伤因素〔冲击波、光辐射、早期核辐射、放射性沾染〕、化学武器及生物武器的杀伤作用确定。
地下建筑结构-第03章-弹性地基梁-精品文档
1. 概述
定义：
弹性地基梁，是指搁置在具有一定弹性地基上， 各点与地基紧密相贴的梁 。如铁路枕木、钢筋 混凝土条形基础梁，等等。
作用：通过这种梁，将作用在它上面的荷载，
分布到较大面积的地基上，既使承载能力较低 的地基，能承受较大的荷载，又能使梁的变形 减小，提高刚度降低内力。
1. 概述
2. 弹性地基梁的计算模型
. 计算模型分类：
1. 局部弹性地基模型
2. 半无限体弹性地基模型
1. 局部弹性地基模型
1867年前后，温克尔（E.Winkler）假设： 地基表面任一点的沉降与该点单位面积上所受的压 力成正比。即
p y k
（3-1）
弹性底座
图3.1 局部弹性地基模型
1. 局部弹性地基模型
二阶
y p y qy 0
(9)
设想(9)有形式解 y = erx (为什么?)
代入得 (r2 + pr + q ) erx = 0
故有
r2 + pr + q = 0
(10)
(10)式称为(9)的特征方程, 分三种情形讨论 (i) = p2– 4q > 0, (10)有两个不等实根 r1, r2.
ห้องสมุดไป่ตู้
是与梁和地基的弹性性质相关的一个综合参数，反映了地基梁与地基
的相对刚度，对地基梁的受力特性和变形有重要影响，通常把 称为特征系数， l 称为换算长度。
常系数齐次线性微分方程
一般形式
( n ) ( n 1 ) y p y p y p y 0 (8) 1 n 1 n
图3.3 弹性地基梁的微元分析
地下建筑结构知识点总结
地下建筑结构知识点总结上课补充知识点：名词解释：共同沟（地下综合管廊、地下综合体）：在城市地下建造一个隧道空间，将电力、通信、燃气、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理。
地下建筑：分为两类，一类是修建在土层中的地下建筑结构；另一类是修建在岩层中的地下建筑结构。
地下建筑通常包括在地下开挖的各种隧道与洞室。
地下建筑结构：埋置于地层内部的结构。
流变包括：蠕变、松弛、弹性后效填空题：隧道按间距分为：1.分离式隧道2.小净距隧道3.连拱隧道4.大跨隧道浅埋暗挖法十八字方针：管超前、严注浆、短开挖、强支护、紧封闭、勤测量简答题：什么是明挖法？（了解）明挖法是指一种先将地面挖开，在露天情况下修筑衬砌，然后再覆盖回填的地下工程施工方法什么是暗挖法？（了解）暗挖法是即不挖开地面，采用在地下挖洞的方式施工什么是盖挖法？（了解）当地下工程施做时需要穿越公路、建筑等障碍物而采取的新型工程施工方法，是由地面向下开挖至一定深度后，将顶部封闭，其余的下部工程在封闭的顶盖下进行施工。
什么是盖挖顺做法？（可能考）挖到底再做主体结构（结合盖挖法的含义自己编）什么是盖挖逆作法？（可能考）边挖边做主体结构（结合盖挖法的含义自己编）第一章：绪论衬砌的定义：沿洞室周边修建的永久性支护结构衬砌的作用：衬砌结构主要起承重和维护作用。
承重，即承受岩土体压力、结构自重以及其他荷载的作用；围护，即防止岩土体风化、坍塌、防水、防潮等。
衬砌分类及适用条件：地下建筑结构断面形式：圆形、矩形、马蹄形、直墙拱形、曲墙拱形、多边形、扁圆形土层下地下建筑结构：浅埋式结构、附建式结构、沉井（沉箱）结构、地下连续墙结构、盾构结构、沉管结构、顶管结构等。
(后面所学的章节就是这些结构，这里可以做一个总述)岩层下地下建筑结构：（图本身没什么用，能够发散去想才有用）这里除了穹顶结构，其他结构在隧道工程中也有提及，书上都有，看看吧。
地下建筑结构
地下建筑结构三、简答题1．简述地下建筑的类型。
①按使用功能分类：工业建筑、民用建筑、交通建筑、水工建筑、矿山建筑、军事建筑、公用和服务性建筑。
②按所处的地质条件和建筑方式分类:岩石中的地下建筑、土层中的地下建筑。
③按适应称谓分类：单建式地下建筑、附建式地下建筑。
④按埋置深度分类：深埋地下建筑、浅埋地下建筑。
2．与地面建筑相比，地下建筑具有哪些特点？（1）自然防护力强；（2）受外界条件阻碍小；（3）受地质条件阻碍大；（3）需要通风、防排水、防潮、防噪声和照明等处理；（4）施工条件专门.3．简述地下结构的要紧形式地下结构的要紧形式有：（1）拱形结构包括有：A.半衬砌、B.厚拱薄墙衬砌、C.直墙拱顶衬砌、D.曲墙拱顶衬砌、E.离臂式衬砌、F.装配式衬砌、G.复合式衬砌。
(2)梁板式结构；(3)框架结构；(4)圆管形结构；(5)地下空间结构；(6)锚喷支护；(7)地下连续墙结构；(8)开式结构4．地下结构设计理论的进展能够划分为哪几个时期？各有什么特点？（1）刚性结构时期特点是那个时期的地下建筑物大差不多上用砖石等材料砌筑的拱形圬工结构，这类材料的抗拉强度专门低，为了保持结构的稳固，其截面尺寸通常专门大，结构受力后的弹性变形专门小。
刚性设计方法只考虑衬砌承担其围岩土所施加的荷载，没有考虑围岩自身的承载能力，也不计围岩对衬砌变形的约束和由此产生的围岩被动抗力，在一样情形下设计出的衬砌厚度偏大。
（2）弹性结构时期特点是现在期进展到了按共同变形理论运算地下结构，其优点在于它是以地层的物理力学特点为依据，并考虑了各部分地层沉陷的相互阻碍，在理论上比局部变形理论有所改进。
（3）连续介质时期特点是用连续介质理论较好地反映了支护与围岩的共同作用，符合地下结构的力学原理。
（4）现代支护理论时期特点是现在期进展到了喷射混凝土和锚杆被用于隧道支护，也兴起了一整套新奥地利隧道设计方法。
用新奥法设计的支护差不多上柔性的，能较好地适应围岩的变形。
