开关电源拓扑结构概述(降压,升压,反激、正激)

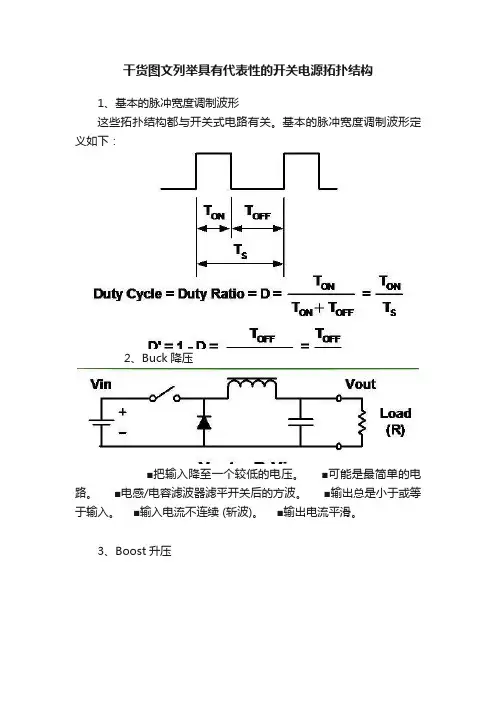

干货图文列举具有代表性的开关电源拓扑结构
干货图文列举具有代表性的开关电源拓扑结构1、基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：2、Buck降压■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续 (斩波)。
■输出电流平滑。
3、Boost升压■把输入升至一个较高的电压。
■与降压一样，但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续 (斩波)。
4、Buck-Boost降压-升压■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续 (斩波)。
■输出电流也不连续 (斩波)。
■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
5、Flyback反激■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
■输出可以为正或为负，由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压，由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
6、Forward正激■降压电路的变压器耦合形式。
■不连续的输入电流，平滑的输出电流。
■因为采用变压器，输出可以大于或小于输入，可以是任何极性。
■增加次级绕组和电路可以获得多个输出。
■在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。
7、Two-Transistor Forward双晶体管正激■两个开关同时工作。
■开关断开时，存储在变压器中的能量使初级的极性反向，使二极管导通。
■主要优点：■每个开关上的电压永远不会超过输入电压。
■无需对绕组磁道复位。
8、Push-Pull推挽■开关（FET）的驱动不同相，进行脉冲宽度调制（PWM）以调节输出电压。
开关电源拓扑结构概述(降压,升压,反激、正激)
开关电源拓扑结构概述(降压,升压,反激、正激)主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D的负极流出，最后回到反电动势eL的负极。
开关电源拓扑结构。
D1
NU o NU o Ui
N是变压器的变压比
Uo
Up Ni
iL
iL1 N
Hale Waihona Puke I L max N
2Io N
2U o NR
Ui D1Ts NL
i L1
Ui D1Ts L
L Ui D1Ts R 2U o
Flyback变换器的优缺点比较
优点： 1、电路简单，能高效提供多路直流输出，因此适合多组输 出的要求，并可通过调节占空比D1的大小升压或降压。 2、输出功率为20~100w，可以同时输出不同的电压且有较 好的电压调整率。不需接输出滤波电感，使反激变换器成本 降低，体积减小。 缺点： 1、输出的纹波电压较大，外特性差，负载调整精度不高， 因此输出功率受到限制,通常应用于150W 以下。适用于相对 固定的负载。 2、与其他隔离变换器相比效率较低。
K由接通突然转为关断瞬间，流过变压器初级线 圈的电流i1突然为0，由于磁通不能突变，因此， 在K关断的Toff期间，变压器铁心中的磁通主要由 N2线圈回路中的电流来维持,N2中产生反激电流 ，流过D向电容C和负载R供电。
开关管导通 时等效电路
开关管关断 时等效电路
Buck-Boost拓扑结构简介
反激式变压器开关电源的工作情况同BUCK-BOOST拓扑极为相似。
另两种电感电流模式的介绍
CCM模式 D1+D2=1
DCM模式 D1+D2<1
Uo D1 Ui (D1 D2 )
二、Boost拓扑结构——升压式变换电路（非隔离）
Boost变换器：也称升压式变换器，是一种输出电压高 于输入电压的单管不隔离直流变换器。 该稳压电路元器件与前面讲的Buck变换电路一样，只是 摆放位置不同，由此导致其功能也不同。

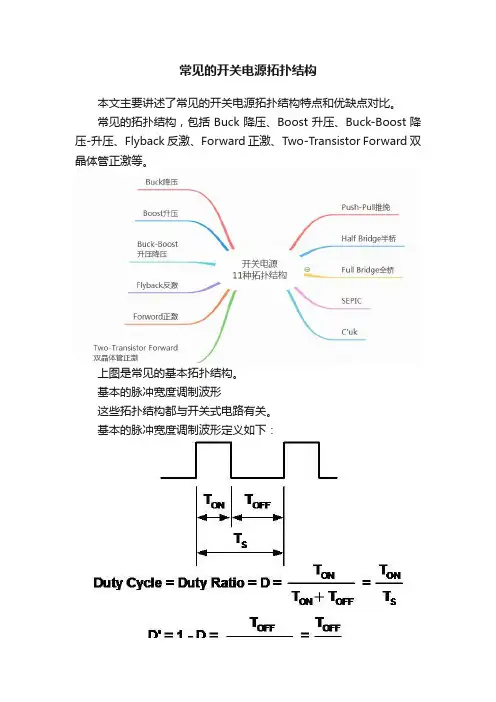

常见的开关电源拓扑结构
常见的开关电源拓扑结构本文主要讲述了常见的开关电源拓扑结构特点和优缺点对比。
常见的拓扑结构，包括Buck降压、Boost升压、Buck-Boost降压-升压、Flyback反激、Forward正激、Two-Transistor Forward双晶体管正激等。
上图是常见的基本拓扑结构。
基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：常见的基本拓扑结构1 Buck降压•把输入降至一个较低的电压。
•可能是最简单的电路。
•电感/电容滤波器滤平开关后的方波。
•输出总是小于或等于输入。
•输入电流不连续(斩波)。
•输出电流平滑。
2 Boost升压•把输入升至一个较高的电压。
•与降压一样，但重新安排了电感、开关和二极管。
•输出总是比大于或等于输入(忽略二极管的正向压降)。
•输入电流平滑。
•输出电流不连续(斩波)。
3 Buck-Boost降压-升压•电感、开关和二极管的另一种安排方法。
•结合了降压和升压电路的缺点。
•输入电流不连续(斩波)。
•输出电流也不连续(斩波)。
•输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
•“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。
4 Flyback反激•如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
•输出可以为正或为负，由线圈和二极管的极性决定。
•输出电压可以大于或小于输入电压，由变压器的匝数比决定。
•这是隔离拓扑结构中最简单的。
•增加次级绕组和电路可以得到多个输出。
5 Forward正激•降压电路的变压器耦合形式。
•不连续的输入电流，平滑的输出电流。
•因为采用变压器，输出可以大于或小于输入，可以是任何极性。
•增加次级绕组和电路可以获得多个输出。
•在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
•在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。
各类基本电源拓扑结构介绍
各类电源拓扑结构分析一．非隔离型开关变换器1. 降压变换器（Buck ）：输入输出极性相同。
由于稳态时，电感充放电伏、秒积相等，因此，输入输出电压关系为： (Ui-Uo)*ton=Uo*toff => Uo/Ui=ton/(ton+toff)=Δ => Uo/Ui=Δ(占空比)。
Chart 1: buck circuit topology在S 导通时，输入电源通过L 和C 滤波后向负载端提供电流；当S 断开后，L 通过二极管续流，保持负载电流连续。
输出电压因为占空比的作用，不会超过输入电源电压。
2. 升压变换器（Boost ）：输入输出极性相同。
利用同样的方法，根据稳态时电感L 的充放电伏、秒积相等的原理，推导出输入输出电压关系为：Uo/Ui=1/(1-Δ)。
Chart 2: boost circuit topology开关管S 和负载构成并联，在S 导通时，电流通过L 滤波，电源对L 充电。
当S 断开时，L 向负载及电源放电，输出电压将是Ui+U L ，达到升压的目的。
3. 逆向变换器（Boost-Buck ）：升、降压斩波器，输入输出极性相反，电感传输能量。
Uo I S I VD I I C I UiUo I D S I D D L C I D电压关系：Uo/Ui= -Δ/(1-Δ)Chart 3: boost-buck circuit topology在S 导通时，输入电源仅对电感L 充电；当S 断开时，再通过电感对负载放电来实现电源传输。
所以，这里的L 用于传输能量。
4. 丘克变换器（Cuk ）：升、降压斩波器，输入输出极性相反，电容传输能量。
电压关系：Uo/Ui= -Δ/(1-Δ)。
Chart 4: cuk circuit topology在S 导通时，Ui 对L1充电。
当S 断开时，Ui+L1通过D 对C1进行充电。
再当S 导通时，D 关断，L1继续充电，C1通过L2、C2滤波对负载放电。
电源基本拓扑结构
1、基本名词常见的基本拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥■SEPIC■C’uk基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：2、Buck降压特点■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续 (斩波)。
■输出电流平滑。
3、Boost升压特点■把输入升至一个较高的电压。
■与降压一样，但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续 (斩波)。
4、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续 (斩波)。
■输出电流也不连续 (斩波)。
■输出总是与输入反向 (注意电容的极性)，但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
5、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
■输出可以为正或为负，由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压，由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
6、Forward正激特点■降压电路的变压器耦合形式。
■不连续的输入电流，平滑的输出电流。
■因为采用变压器，输出可以大于或小于输入，可以是任何极性。
■增加次级绕组和电路可以获得多个输出。
■在每个开关周期中必须对变压器磁芯去磁。
常用的做法是增加一个与初级绕组匝数相同的绕组。
■在开关接通阶段存储在初级电感中的能量，在开关断开阶段通过另外的绕组和二极管释放。
电源常用拓扑结构特点及波形
电源常用拓扑结构特点及波形基本名词电源常见的拓扑结构■Buck降压■Boost升压■Buck-Boost降压-升压■Flyback反激■Forward正激■Two-Transistor Forward双晶体管正激■Push-Pull推挽■Half Bridge半桥■Full Bridge全桥基本的脉冲宽度调制波形这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下：1、Buck降压特点■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续(斩波)。
■输出电流平滑。
2、Boost升压特点■把输入升至一个较高的电压。
■与降压一样，但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续(斩波)。
3、Buck-Boost降压-升压特点■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续(斩波)。
■输出电流也不连续(斩波)。
■输出总是与输入反向(注意电容的极性)，但是幅度可以小于或大于输入。
■“反激”变换器实际是降压-升压电路隔离（变压器耦合）形式。
4、Flyback反激特点■如降压-升压电路一样工作，但是电感有两个绕组，而且同时作为变压器和电感。
■输出可以为正或为负，由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压，由变压器的匝数比决定。
■这是隔离拓扑结构中最简单的■增加次级绕组和电路可以得到多个输出。
5、Forward正激■降压电路的变压器耦合形式■不连续的输入电流，平滑的■因为采用变压器，输出可以■增加次级绕组和电路可以获■在每个开关周期中必须对变绕组。
■在开关接通阶段存储在初级6、Two-Transistor Fo 特点■两个开关同时工作。
■开关断开时，存储在变压器■主要优点：■每个开关上的电压永远不会■无需对绕组磁道复位。
非隔离型开关电源的四种典型拓扑
非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。
非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。
降压型电路是一种将输入电压转换为较低输出电压的电路。
在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。
这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。
升压型电路是一种将输入电压转换为较高输出电压的电路。
在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。
这时 iluin/lt（t为扼流圈导通时间）。
设导通结束时的储能为E，则E=1/2 * iluin * t。
在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。
极性反转型电路是一种将输入电压的极性反转后输出的电路。
在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。
反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。
反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源拓扑结构概述(降压,升压,反激、正激)
主回路—开关电源中，功率电流流经的通路。
主回路一般包含了开关电源中的开关器件、储能器件、脉冲变压器、滤波器、输出整流器、等所有功率器件，以及供电输入端和负载端。
开关电源（直流变换器）的类型很多，在研究开发或者维修电源系统时，全面了解开关电源主回路的各种基本类型，以及工作原理，具有极其重要的意义。
开关电源主回路可以分为隔离式与非隔离式两大类型。
1. 非隔离式电路的类型：
非隔离——输入端与输出端电气相通，没有隔离。
1.1. 串联式结构
串联——在主回路中开关器件（下图中所示的开关三极管T）与输入端、输出端、电感器L、负载RL四者成串联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T及电感器L对负载供电，并同时对电感器L充电，当开关管T关断时，电感器L中的反向电动势使续流二极管D自动导通，电感器L中储存的能量通过续流二极管D形成的回路，对负载R继续供电，从而保证了负载端获得连续的电流。
串联式结构，只能获得低于输入电压的输出电压，因此为降压式变换。
例如buck拓扑型开关电源就是属于串联式的开关电源
上图是在图1-1-a电路的基础上，增加了一个整流二极管和一个LC滤波电路。
其中L 是储能滤波电感，它的作用是在控制开关K接通期间Ton限制大电流通过，防止输入电压Ui直接加到负载R上，对负载R进行电压冲击，同时对流过电感的电流iL转化成磁能进行能量存储，然后在控制开关T关断期间Toff把磁能转化成电流iL继续向负载R提供能量输出；C是储能滤波电容，它的作用是在控制开关K接通期间Ton把流过储能电感L的部分电流转化成电荷进行存储，然后在控制开关K关断期间Toff把电荷转化成电流继续向负载R提供能量输出；D是整流二极管，主要功能是续流作用，故称它为续流二极管，其作用是在控制开关关断期间Toff，给储能滤波电感L释放能量提供电流通路。
在控制开关关断期间Toff，储能电感L将产生反电动势，流过储能电感L的电流iL由反电动势eL的正极流出，通过负载R，再经过续流二极管D的正极，然后从续流二极管D
的负极流出，最后回到反电动势eL的负极。
对于图1-2，如果不看控制开关T和输入电压Ui，它是一个典型的反г 型滤波电路，它的作用是把脉动直流电压通过平滑滤波输出其平均值。
串联式开关电源输出电压uo的平均值Ua为：
1.2. 并联式结构
并联——在主回路中，相对于输入端而言，开关器件（下图中所示的开关三极管T）与输出端负载成并联连接的关系。
开关管T交替工作于通/断两种状态，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载R靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，输入端电源电压与电感器L中的自感电动势正向叠加后，通过续流二极管D对负载R供电，并同时对电容器C充电。
由此可见，并联式结构中，可以获得高于输入电压的输出电压，因此为升压式变换。
并且为了获得连续的负载电流，并联结构比串联结果对输出滤波电容C的容量有更高的要求。
例如boots拓扑型的开关电源就是属于并联型式的开关电源。
并联开关电源输出电压Uo为：
boots拓扑输出电压Uo：Uo=Ui(1+D/1-D)=Ui(1/1-D)(D 为占空比)
1.3.极性反转型变换器结构（inverting）
极性反转——输出电压与输入电压的极性相反。
电路的基本结构特征是：在主回路中，相对于输入端而言，电感器L与负载成并联。
(也是串联式开关电源的一种，一般又称为反转式串联开关电源)
开关管T交替工作于通/断两种状态，工作过程与并联式结构相似，当开关管T导通时，输入端电源通过开关管T对电感器L充电，同时续流二极管D关断，负载RL 靠电容器存储的电能供电；当开关管T关断时，续流二极管D导通，电感器L中的自感电动势通过续流二极管D对负载RL供电，并同时对电容器C充电；由于续流二极管D的反向极性，使输出端获得相反极性的电压输出。
反转式串联开关电源输出电压Uo为：
由（1-27）式可以看出，反转式串联开关电源输出电压与输入电压与开关接通的时间成正比，与开关关断的时间成反比。
2. 隔离式电路的类型：
隔离——输入端与输出端电气不相通，通过脉冲变压器的磁偶合方式传递能量，输入输出完全电气隔离。
2.1. 单端正激式single Forward Converter（又叫单端正激式变压器开关电源）
单端——通过一只开关器件单向驱动脉冲变压器；
正激式：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。
目前属于这种模式的开关电源有：串联式开关电源，buck拓扑结构开关电源，激式变压器开关电源、推免式、半桥式、全桥式都属于正激式模式。
反激式：就是在开关管导通的时候存储能量，只有在开关管关断的时候释放才向负载释放能量。
属于这种模式的开关电源有：并联式开关电源、boots、极性反转型变换器、反激式变压器开关电源。
正激变压器——脉冲变压器的原/付边相位关系，确保在开关管导通，驱动脉冲变压器原边时，变压器付边同时对负载供电。
所谓正激式变压器开关电源，是指当变压器的初级线圈正在被直流电压激励时，变压器的次级线圈正好有功率输出。
（正激式变压器开关电源是推免式变压器开关电源衍生过来的，推免式有两个控制开关，正激式改成一个开关控制。
）
U1是开关电源的输入电压，N是开关变压器，T是控制开关，L是储能滤波电感，C 是储能滤波电容，D2是续流二极管，D3是削反峰二极管，RL是负载电阻。
在上图中，需要特别注意的是开关变压器初、次级线圈的同名端。
如果把开关变压器初线圈或次级线圈的同名端弄反，上图就不再是正激式变压器开关电源了
该电路的最大问题是：开关管T交替工作于通/断两种状态，当开关管关断时，脉冲变压器处于“空载”状态，其中储存的磁能将被积累到下一个周期，直至电感器饱和，使开关器件烧毁。
图中的D3与N3构成的磁通复位电路，提供了泄放多余磁能的渠道。
2.2. 单端反激式Single F1yback Converter（单端反激式变压器开关电源）
所谓反激式变压器开关电源，是指当变压器的初级线圈正好被直流电压激励时，变压器的次级线圈没有向负载提供功率输出，而仅在变压器初级线圈的激励电压被关断后才向负载提供功率输出，这种变压器开关电源称为反激式开关电源。
反激式电路与正激式电路相反，脉冲变压器的原/付边相位关系，确保当开关管导通，驱动脉冲变压器原边时，变压器付边不对负载供电，即原/付边交错通断。
脉冲变压器磁能被积累的问题容易解决，但是，由于变压器存在漏感，将在原边形成电压尖峰，可能击穿开关器件，需要设置电压钳位电路予以保护D3、N3构成的回路。
从电路原理图上看，反激式与正激式很相象，表面上只是变压器同名端的区别，但电路的工作方式不同，D3、N3的作用也不同。
反激式变压器开关电源的输出电压为：
（1-110）式中，Uo为反激式变压器开关电源的输出电压，Ui变压器初级线圈输入电压，D为控制开关的占空比，n为变压器次级线圈与初级线圈的匝数比。
2.3. 推挽Push pull （变压器中心抽头）式
这种电路结构的特点是：对称性结构，脉冲变压器原边是两个对称线圈，两只开关管接成对称关系，轮流通断，工作过程类似于线性放大电路中的乙类推挽功率放大器。
主要优点：高频变压器磁芯利用率高（与单端电路相比）、电源电压利用率高（与后面
要叙述的半桥电路相比）、输出功率大、两管基极均为低电平，驱动电路简单。
主要缺点：变压器绕组利用率低、对开关管的耐压要求比较高（至少是电源电压的两倍）。
2.4. 全桥式Full Bridge Converter
这种电路结构的特点是：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
图中T1、T4为一对，由同一组信号驱动，同时导通/关端；T2、T3为另一对，由另一组信号驱动，同时导通/关端。
两对开关管轮流通/断，在变压器原边线圈中形成正/负交变的脉冲电流。
主要优点：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半。
主要缺点：使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。
这种电路结构通常使用在1KW以上超大功率开关电源电路中。
2.5. 半桥式Half Bridge Converter
电路的结构类似于全桥式，只是把其中的两只开关管（T3、T4）换成了两只等值大电容C1、C2。
主要优点：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
