1 水轮机运行规程 1-22
中国水电柬埔寨甘再项目公司企业标准甘再 PH2 水电站运行技术管理标准水轮机运行规程Q/GZGS.JS.YX.01-20101 主题内容与适用范围1.1 本规程明确了中国水电柬埔寨甘再 PH2 水电站水轮机的运行方式、运行条件，操作及事 故处理的程序和技术要求的管理规定。
1.2 本规程适用于中国水电柬埔寨甘再 PH2 水电站水轮机的运行，也可供有关检修、维护人 员参考。
1.3 下列人员应通晓本规程 1.3.1 管理人员：生产副经理、生产部门主任、副主任、专职技术人员。
1.3.2 生产人员：值长、运行值班员、维护班人员。
2 引用标准电力工业部《电力工业技术法规》 《水轮发电机运行规程》 DL/T 751—2001 《水轮机运行规程》 DL/T 710—1999 《大中型水轮发电机静止整流励磁系统及装置运行、检修规程》 DL/T 491-1999 《GZTF07B-WP-275 灯泡贯流式水轮机产品安装使用维护说明书》 3 总则3.1 甘再 PH2 水电站#1、#2、#3 水轮发电机组系天津市天发重型水电设备制造有限公司生 产的灯泡贯流式机组。
#4 轴伸贯流式水轮发电机组系浙江金轮机电实业有限公司制造。
3.2 甘再 PH2 水电站装机、机组台数及容量① 单 机 容 量 ： 3.1MW+0.8MW2010-09-30 发布※第 1 页※2010-10-01 实施中国水电柬埔寨甘再项目公司企业标准 水轮机运行规程甘再水电站运行技术管理标准 Q/GZGS.JS.YX.01-2010② 装 机 台 数 ： 3+1 台 ③ 电 厂 总 装 机 容 量 ： 10.1MW 3.3 水 轮 机 运 行 基 本 规 定 3 . 3 . 1 水轮发电机组是全站最重要的机电设备，为确保机组的安全经济运行和人身安全，值 班人员和有关人员必须严格遵守本规程，任何人对本规程有违反之处，值班人员有权制止和 拒绝执行，并汇报有关领导。
3 . 3 . 2 机组正常运行主要保护和自动装置都必须投入， 退出保护运行需由生产副经理或技 术部批准，变更定值要有正式的定值更改通知单。
3 . 3 . 3 机组应尽量在稳定运行范围内运行，并及时调整运行工况，避免运行中振动、噪音超 过允许范围。
3 . 3 . 4 汛期泄洪时，当机组负荷小于 765kW 时，一般应将机组停机,其运行最低极限水头为 3.1m，机组不得在 3.1m 以下的水头运行。
3 . 3 . 5 为保证机组的运行工况和提高水能利用率，当机组进水口拦污栅落差超过 0.5m 时， 应联系停机清渣处理。
3 . 3 . 6 机组运行中受到较大冲击时，应对转动部分、连接部分、支撑等进行检查。
当机组发 生飞逸，采用落尾水门方法迫使机组停机，停机后应通知维护人员进行全面检查。
3 . 3 . 7 轴承润滑油系统是机组运行的最主要环节，其工作正常与否直接影响着机组的安全运 行。
因而运行中要加强对本系统的巡视与维护，并随着季节的变化及轴承工作温度情况对润 滑油量及冷却水量作一定的调整。
3 . 3 . 8 运行中轴承润滑油量及温度规定： 3.3.8.1 机组各轴承瓦温达 60℃报警，达 65℃过热停机。
3.3.8.2 运行中各轴承润滑油流量定值。
正推：45L/min；反推：30L/min；径向：20L/min； 水导：14L/min。
3.3.9 在负荷不变的情况下，机组轴承瓦温较前 1 小时升高 2～3℃时，应检查油系统及冷 却水系统的工作情况，并检查机组摆度、振动等有无增大，查明原因，及时处理。
2010-09-30 发布※第 2 页※2010-10-01 实施中国水电柬埔寨甘再项目公司企业标准 水轮机运行规程甘再水电站运行技术管理标准 Q/GZGS.JS.YX.01-20103.3.10 承油冷的冷却效果可用调整冷却水量来改变，冷却水最高水温 28℃时最大耗水量约 为 24m3/h 。
当冷却水量最大，而冷却效果仍不良时，应及时通知维护人员处理。
当轴承润 滑油温度低于 15℃时不允许开机，应检查高位润滑油箱油加热器能否自动保持油温在 20℃ 以上，当油温低于 15℃时未自动投入时，应及时手动投入加热器，当油温 25℃时退出加热 器，并通知维护人员检查处理。
3.3.11 润滑高位油箱正常运行中高位油箱应在溢流状态，停机时油箱亦应保持在最高油位。
3.3.12 运行中机组主轴密封润滑水量 20l/min，但切忌滴水不漏，以免烧损密封填料。
主轴 密封供水压力保持在 0.2～0.3MPa 之间， 检修围带密封气压为 0.62～0.73Mpa。
3.3.13 当机组发生高转速加闸停机，停机后应对风闸进行检查。
3.3.14 备用机组应同运行机组一样进行巡视。
未经值长许可，不得在备用机组上进行任何检 修工作。
3.4 水轮机运行注意事项 3.4.1 注意事项 3.4.1.1 机组的开停机、尾水闸门、进水闸门、排砂底孔闸门和检修闸门的启闭操作必须经 当班值长允许。
3.4.1.2 操作、巡回检查、检修设备、定期工作、事故处理等完成后，必须向发令人或负责 人汇报。
3.4.1.3 室温低于 10℃时，水系统、油系统有关设备应及时做好防冻措施。
3.4.1.4 设备经过检修后，值班人员应进行全面检查，并汇同检修人员进行必要的启动试验， 同时要求进行详细检修交待。
3.4.1.5 提启尾水门和进水工作门之前应做好下列工作① 空气围带已在手动位置充气，并保持气压不低于 0.55Mpa。
② 机组油压系统已恢复正常，导叶全关位置，机组锁锭已投入。
③ 机组轴承高压顶起装置处于良好的备用状态。
④ 机组轴承润滑油系统处于良好备用状态。
⑤ 检查检修排水泵房和排水廊道相关阀门全关。
2010-09-30 发布※第 3 页※2010-10-01 实施中国水电柬埔寨甘再项目公司企业标准 水轮机运行规程甘再水电站运行技术管理标准 Q/GZGS.JS.YX.01-2010⑥ 检查检修排水廊道进人门全关，封闭严密。
⑦ 检查泡头上游流道进人孔门、转轮进人孔门全关，封闭严密。
⑧ 检查机组上、下游流道排水阀全关，封闭严密。
⑨ 机组制动系统设备正常无故障。
3.4.1.6 机组闸门操作顺序的相关规定 ① 提门时：先提进水工作门，再提尾水门。
② 关门时：先关尾水门，再关进水工作门。
3.4.2 备用机组的有关规定 3.4.2.1 进水工作门和尾水门应全开。
3.4.2.2 各动力电源、操作电源、信号电源投入良好。
3.4.2.3 调速系统油压正常，调速器在“远方”，导叶全关。
3.4.2.4 制动系统良好备用，风闸在“复归”状态，检修密封在“自动”状态。
3.4.2.5 发电机辅助设备系统良好，在“远方”状态。
3.4.2.6 油压装置正常，压油泵控制在“自动”，调速器回油箱及压力油罐油位、油质合格， 压力油罐压力正常。
3.4.2.7 机组油、水、气系统处于备用状态，轴承回油箱及重力油箱（高位油箱）油位、油 质合格，轴承油控制屏在“自动/远方”状态。
3.4.2.8 主轴密封水润滑水正常，主轴密封在合格范围。
3.4.2.9 机组保护及自动装置良好并投入运行，机组无故障和事故信号。
3.4.2.10 未经值长同意，不得在备用机组上进行影响其备用的工作。
3.4.2.11 备用机组应进行正常巡回检查。
3.4.3 开停机的有关规定 3.4.3.1 调速器在“手动”状态，禁止开机，若遇特殊情况需要手动开停机时，要保证机组的 测速装置在正常状态。
3.4.3.2 在自动开停机过程中，自动装置动作不良，应手动帮助，如必须以“手动”方式开机， 须经值长批准。
2010-09-30 发布※第 4 页※2010-10-01 实施中国水电柬埔寨甘再项目公司企业标准 水轮机运行规程甘再水电站运行技术管理标准 Q/GZGS.JS.YX.01-20103.4.3.3 事故停机后，未查明原因和排除故障前不准再次开机（经总工程师同意后例外），各种故障、事故信号未经值长同意，不得复归。
3.4.3.4 在开停机过程中，空转时间尽量缩短，增减负荷时注意不要在振动区长期停留；3.4.3.5 机组开停机及调整负荷以中控室远方操作为主，在特殊需要时，可手动操作；3.4.3.6 开停机后应对机组进行一次全面的检查。
3.4.4 机组运行的注意事项3.4.4.1 轴承温度实测超过 60℃，应立即报告总工程师，轴承温度实测超过 65℃，应立即将机组紧急停运；若个别表计或参数接近报警限值，在进行必要的校对后（包括对油温实测判断），若系表计故障引起，将保护压板退出,并办理保护退出使用申请书，及时联系检修处理。
3.4.4.2 运行中机组连续发生强烈振动，应及时调整负荷脱离振动区，在机组发生冲击时，应及时观察发电机仪表盘表计的变化，并检查发电机内部有无异常；机组在指定曲线负荷运行时，及时汇报调度调整负荷，申请改变运行方式。
3.4.4.3 运行中若主轴密封损坏或故障，及时调整密封水压，作好立即停机准备。
并联系检修处理。
3.4.4.4 当系统发生冲击或振荡后，应全面检查各转动部件有无异常。
4水轮机结构说明4.1 水 轮 机 结 构 说 明 4.1.1 水轮机由下述主要部件组成：转动部分、导水机构、埋入部分、主轴密封、受油器、 回复机构及油管路布置、轴承、接力器等。
4.1.2 机组的转动部分由两个导轴承支撑，发电机转子与水轮机转轮都在轴承的外侧，为双 悬臂结构。
4.1.3 导水机构为圆锥式，16 只具有空间曲面的导叶组成封闭的多棱锥面，导叶与机组中心 线夹角为 65°。
导叶在接力器全行程范围内的转角 0°-75°。
4.1.4 导叶在整个开度范围内具有自关闭趋势。
控制环上悬挂有 9T 的重锤。
正常停机时，靠 导叶自关闭力矩与 9T 重锤力矩作用来自动关闭导叶，使机组停机，机组过速、停机时拉断 销拉断时的事故停机采用落尾水闸门防止机组飞逸。
2010-09-30 发布※第 5 页※2010-10-01 实施中国水电柬埔寨甘再项目公司企业标准 水轮机运行规程甘再水电站运行技术管理标准 Q/GZGS.JS.YX.01-20104.1.5 在相隔的一个导叶臂设有剪断销，8 个导叶臂上装有剪断销及剪断销信号装置，当导水 机构关闭中导叶间夹有异物卡住不能关闭时，剪断销将被剪断，以保护导水机构其它传动件 的安全。
4.1.6 桨叶接力器装设在转轮体下游侧泄水锥内，充压式—活塞操作架合一的结构，活塞位 于转轮后部用卡环与活塞杆连接，由受油器的开关油腔压力油推动活塞运行。
4.1.7 主轴工作密封为戈尔盘根（膨体聚四氟乙烯加石墨编织的盘根）密封形式；检修密封 为空气围带式密封。
水轮发电机运行规程
水轮发电机运行规程1.引言水轮发电机是一种利用水能转化为电能的设备，它的运行规程对于保障发电机的正常运行和安全是至关重要的。
本文档旨在规范水轮发电机的运行，保证发电机的稳定性和可靠性。
2.设备准备在水轮发电机运行之前，需对设备进行必要的准备工作。
2.1 设备检查在每次发电机运行之前，必须进行设备检查，确保各部件完好无损，并且各连接部位紧固可靠。
特别要注意检查以下部位： - 水轮机和转轮：检查叶片的完整性和叶片与转轮的连接情况； - 电机：检查电机的绝缘情况和电机是否正常运转； - 电缆：检查电缆的绝缘情况和接线是否松动； - 控制系统：检查控制系统的各个部件是否正常工作。
2.2 水源准备确保水源充足并符合要求，需要检查以下内容： - 水源水量：确保水量足够满足发电机的需要； - 水质：确保水质符合发电机的要求，避免污水和悬浮物对发电机的损坏； - 水源温度：确保水源的温度适宜，避免过高的温度对发电机的损坏。
3. 发电机启动在確保設備準備完備后，可根据以下步骤启动发电机：3.1 打开电源先将电源开关打开，确保电源供应正常。
3.2 启动电机激活电机，确保电机的启动运行正常。
3.3 监测系统启动控制系统，监测发电机运行的各项状态参数，确保发电机处于正常工作状态。
3.4 逐步加速逐步增加发电机的转速，确保转速与负载的匹配。
4. 发电机运行发电机处于运行状态时，需要注意以下事项：4.1 监测电压和电流定期监测发电机的电压和电流，确保其符合预设工作参数。
4.2 温度监控定期监测发电机各部件的温度，特别是电机和轴承等重要部件，确保其温度在正常范围内。
4.3 润滑和冷却确保发电机的润滑和冷却系统正常运转，保证设备的正常使用寿命。
4.4 定期维护定期对发电机进行维护，包括清洗、紧固螺栓、更换磨损部件等，确保设备的长期稳定运行。
5. 发电机停止当需要停止发电机时，需按以下步骤进行：5.1 逐步减速逐步减小发电机的转速，确保发电机平稳停止。
水轮机运行规程
乐山大沫水力发电厂水轮机运行规程第一章设备规范第一条水轮机技术数据第二条1＃2＃调速器主要数据第三条3＃机调速器主要数据第四条1＃2＃机调速器飞摆电动机，变速及开度限制机构伺服电动机主要数据第五条3＃机调速器飞摆电动机，变速及开度限制机构伺服电动机主要数据。
第六条1＃2＃机T－100型，油压设备技术参数第七条3＃机YT－1800型油压设备技术参数第八条压力油泵安全阀动作排油值第九条油压装置参数定植表第十条1＃2#机轴承温度故障性能表（瓦温）1＃2＃机轴承温度事故性能表（瓦温）第十一条第十二条3＃机轴承温度故障性能表（瓦温）第十三条3＃机轴承温度事故性能表（瓦温）41QP切换片（压板）不能随便切除，切除需值长同意第十四条1＃2＃机轴承油位过高故障性能表第十五条1＃2＃机轴承油位过低故障性能表注：FZJ－湿簧式浮子继电器第十六条3＃机轴承油位过高故障性能表第十七条1＃2＃机轴承油位过低故障性能表注：WX－湿簧式浮子继电器第十八条1＃2＃机轴承及空气冷却器冷却水中断故障性能表第十九条3＃机轴承及主轴密封水中断，故障性能表第二十条机组在运行中各部冷却水压暂现规定值如下：1、总却水压不得低于4KG/CM22、推力油槽水压不得低于2～3KG/CM23、空气冷却器水压不得低于2～3KG/CM24、下导油槽水压不得低于2～3KG/CM25、水导油槽水压不得低于2～3KG/CM26、主轴密封油槽水压不得低于2～3KG/CM2第二十一条发电机的灭火水压经常保持在2.5～3 KG/CM2第二十二条机组制动气压经常保持在5－7 KG/CM2机组制动时，制动时间2分钟。
第二十三条发电机顶转子必须由三人进行，一人操作，一人监视压力，一人在水车室监视水轮机主轴上升值，主轴上升值不得超过10MM，1＃2＃机顶转子时油压不得超过10.6MPQ（兆帕），保持时间2－3分钟。
第二十四条发电机定子线圈允许温升70℃，最高温度不得大于105℃，定子铁芯温度最高温度不得大于105℃，发电机转子线圈允许温升90℃，最高不得大于130℃。
水轮机安全操作规程
水轮机安全操作规程水轮机是一种常见的水能转化设备，广泛应用于水电站、农田灌溉和工业生产中。
为了保证水轮机的安全运行，制定一份水轮机安全操作规程是非常必要的。
下面是一份关于水轮机安全操作规程的范例，供参考。
一、水轮机的基本知识1. 水轮机的构造和工作原理；2. 水轮机的主要部件及其功能；3. 水轮机的安全装置及其作用；4. 水轮机的操作控制系统；二、水轮机的安全操作规程1. 操作人员必须经过专门的培训和考核，持有合格的操作证书；2. 操作人员必须穿着符合安全要求的工作服，佩戴必要的防护用品；3. 在操作水轮机之前，必须对设备进行检查，确保各项安全装置完好，并进行试运行；4. 操作人员必须熟知水轮机的工作原理，不得擅自更改任何操作参数；5. 操作人员必须严格按照操作规程进行操作，不得酒后、疲劳、受到药物影响等状态下进行操作；6. 操作人员必须严格遵守安全操作步骤，如启动、停止、调节转速等；7. 操作人员必须经常观察水轮机的运行情况，发现异常情况及时报告；8. 操作人员必须遵守设备维护保养规程，定期对水轮机进行检查、清洁和润滑；9. 操作人员必须及时处理设备故障和事故，并按照规定报告和记录；10. 操作人员必须定期接受培训和考核，提高自身的专业水平和安全意识；三、水轮机的安全操作注意事项1. 在操作过程中，严禁将手、脚或其他物品伸入水轮机内部；2. 在设备运行时，禁止触碰旋转部件和高温表面；3. 在设备维护和检修期间，必须采取安全措施，如断开电源、锁上操作面板等；4. 在设备运行过程中，如发现不明响声、异味或发热现象，应立即停机检查；5. 在设备运行过程中，如发现异常振动或温度升高，应立即停机，并进行检查和维修；6. 禁止在设备上堆放杂物或进行随意的改装或修理；7. 禁止操作人员在疲劳、酒后或药物影响下进行操作；8. 防止设备与其他设备或周围环境发生接触或碰撞；四、紧急情况和事故处理1. 在发生紧急情况时，应立即启动紧急停机装置或按下紧急停机按钮，并及时报告；2. 在发生事故时，应立即采取措施避免事故扩大，并进行隔离和报告；3. 在事故处理过程中，应配合相关部门进行调查处理，并按规定记录和报告；上述仅为水轮机安全操作规程的一份范例，具体的规程内容还需要根据实际情况进行制定。
水轮机运行规程完整

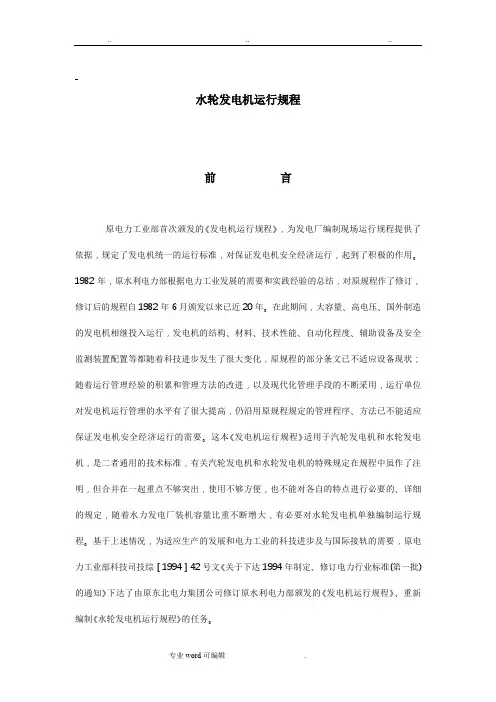

水轮发电机运行规程前言原电力工业部首次颁发的《发电机运行规程》，为发电厂编制现场运行规程提供了依据，规定了发电机统一的运行标准，对保证发电机安全经济运行，起到了积极的作用。
1982年，原水利电力部根据电力工业发展的需要和实践经验的总结，对原规程作了修订，修订后的规程自1982年6月颁发以来已近20年。
在此期间，大容量、高电压、国外制造的发电机相继投入运行，发电机的结构、材料、技术性能、自动化程度、辅助设备及安全监测装置配置等都随着科技进步发生了很大变化，原规程的部分条文已不适应设备现状；随着运行管理经验的积累和管理方法的改进，以及现代化管理手段的不断采用，运行单位对发电机运行管理的水平有了很大提高，仍沿用原规程规定的管理程序、方法已不能适应保证发电机安全经济运行的需要。
这本《发电机运行规程》适用于汽轮发电机和水轮发电机，是二者通用的技术标准，有关汽轮发电机和水轮发电机的特殊规定在规程中虽作了注明，但合并在一起重点不够突出，使用不够方便，也不能对各自的特点进行必要的、详细的规定，随着水力发电厂装机容量比重不断增大，有必要对水轮发电机单独编制运行规程。
基于上述情况，为适应生产的发展和电力工业的科技进步及与国际接轨的需要，原电力工业部科技司技综［1994］42号文《关于下达1994年制定、修订电力行业标准(第一批)的通知》下达了由原东北电力集团公司修订原水利电力部颁发的《发电机运行规程》、重新编制《水轮发电机运行规程》的任务。
《水轮发电机运行规程》编制工作自1995年末开始，在原东北电力集团公司组织领导下，由丰满发电厂负责规程的修订编写。
在规程修订过程中，对原规程条文作了细致地分析研究，查阅了有关发电机设计、制造、技术条件、使用要求、技术标准等文献资料，结合当前水轮发电机制造、运行的具体情况和今后技术的发展，提出了原规程保留、删除、改动、补充、完善的内容。
在此基础上对部分水电厂进行了调研和征求意见后，提出了规程初草，并形成送审稿。
第1章.水轮发电机运行规程
中国水电顾问集团正安开发有限公司企业标准第一章.水轮发电机运行规程2014-04-01 发布 2014-04-01 实施中国水电顾问集团正安开发有限公司发布第1章.水轮发电机运行规程1 适用范围本《规程》规定了沙阡水电站水轮发电机的运行、维护标准。
本《规程》适用于沙阡水电站水轮发电机的运行、维护管理。
2 规范性引用文件下列文件对于本《规程》的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本《规程》。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本《规程》。
GB7894—2001 水轮发电机基本技术条件GB8564—2003 水轮发电机组安装技术规程DL/T596—1996 电力设备预防性试验规程DL/T751—2001 水轮发电机运行规程DL/T817—2002 立式水轮发电机检修技术规程中华人民共和国 GB 26860-2011《电力安全工作规程（发电厂和变电站电气部分）》3 术语和定义下列术语适用于本《规程》3.1 水轮发电机水轮发电机是指以水轮机为原动机将水能转化为交流电能的三相同步发电机，以下简称发电机。
3.2 空转发电机已达到额定转速，但未起励。
3.3 空载发电机已达到额定转速，起励到额定电压，但未并列。
3.4 可调出力机组实际可能达到的发电能力。
3.5 旋转备用指运行正常的发电机组维持额定转速，随时可以并网，或已并网但仅带一部分负荷，随时可以加出力至额定容量的发电机组。
3.6 零起升压发电机由零起逐步升高电压至预定值或额定电压。
3.7 进相运行发电机定子电流相位超前其电压相位运行，发电机吸收系统无功。
3.8 滞相运行发电机既向系统输送有功功率又输送无功功率，功率因素为正，这种运行状态称为迟相运行。
3.9 甩负荷带负荷运行的发电机所带负荷突然大幅度降至某一值。
3.10 发电机灭磁发电机灭磁是将发电机励磁电源切除，再通过一定的方式来消除残余的磁场从而达到消除发电机电压的目的，以下简称灭磁。
某电厂水轮机运行规程
某电厂水轮机运行规程一、概述某电厂水轮机是该电厂的主要发电设备，负责将水流能转化为电能。
为了确保水轮机的安全、高效运行，制定了本规程，规范水轮机的日常运行、维护和故障处理。
二、运行要求1.水轮机运行前必须进行全面检查，确保各部件正常运转；2.水轮机运行期间，操作人员应时刻关注水轮机的运行状态，及时调整参数以保持稳定运行；3.水轮机运行结束后，必须进行系统的关机程序，并进行运行数据记录。
三、运行流程1.启动前检查：–水轮机机体表面是否有异物；–各部件是否紧固，有无异常声音；–水泵和冷却系统是否正常；2.启动过程：–打开水轮机的控制系统，逐步升高转速；–监控水轮机的各项参数，确保在正常范围内；3.运行阶段：–按照操作手册操作水轮机，保持稳定运行；–定期检查油液、水温等参数；4.关机程序：–逐步降低水轮机转速，关闭主电源；–关闭冷却系统，排空管路；–进行设备记录和检查。
四、运行注意事项1.水轮机运行中不得随意调整参数，防止危险发生；2.运行过程中若出现异常，应及时停机处理；3.操作人员必须经过专业培训，持证上岗；4.严禁未经授权人员操作水轮机。
五、故障处理1.若发现水轮机异常运行，应立即停机，并联系维修人员进行检查处理；2.常见故障及处理方法详见故障处理手册；3.严禁擅自修理水轮机，须由专业维修人员操作。
六、总结本规程为了保证某电厂水轮机的安全运行，规范了水轮机的运行流程、注意事项以及故障处理方法。
所有操作人员必须严格执行规程，确保水轮机的稳定运行，提高发电效率，保障电厂的正常运转。
水机运行规程word资料22页
白鹤水力发电厂技术规范水机运行规程杭州丰汇电站建设管理有限公司2019年6月目录第一章水轮机第一节设备规范第二节正常运行方式第三节正常操作第四节机组运行监视第五节故障排除及事故分析处理第二章调速器第一节设备规范第二节操作方式的切换第三节故障排除及事故分析处理第三章蝶阀第一节设备规范第二节使用条件及注意事项第三节开启和关闭操作程序第四节故障排除及事故分析处理第四章气系统第一节设备规范第二节运行方式第三节正常操作第四节故障排除第五章供水系统第一节设备规范第二节正常运行操作第六章排水系统第一节设备规范第二节正常运行操作第三节故障排除第七章厂房超重设备第一节设备规范第二节使用条件及注意事项第八章透平油第一节设备规范第二节使用条件及注意事项第一章水轮机第一节设备规范第1条水轮机型号：HL2053-LF-110额定出力：12889KW最高水头：170.35m最低水头：139.9m设计流量9.065m3/s额定转速：750r/min飞逸转速：1450r/min最大轴向水推力：从发电机方向看，为顺时针旋转。
允许吸出高度：-2m台数：2台第2条水导轴承的轴瓦限额温度：警报信号温度：65℃事故停机温度：70℃第3条冷却水压力限额数据：总冷却水管压力（供水泵出口压力）0.3 — 0.4Mpa水冷瓦、各轴承油冷器水压力：0.15 — 0.2Mpa第4条风闸气压：0.5 —0.7MPa第5条机组在额定转速正常工况下运行，其水导轴承绝对摆度不得超过0.20mm。
第6条水轮机的调节保证值：导叶关闭时间为7秒机组转动惯量为50t*m2第二节正常运行方式第7条水轮机可按铭牌数据长期连续运行。
第8条机组不得低转速情况下长期运行，在停机时当转速为额定转速30%时制动闸投入。
第9条水轮机组一般在自动调速情况下运行。
第10条机组水导轴承的瓦温和摆度应在容许范围之内，油位应在标准油位线附近。
第11条调速器的正常工作油压为2.1 —2.5MPa，油、气容积比为4：6（从压力油罐油位计进行监视）。
水轮发电机组运行操作规程
第七篇水轮发电机组运行操作规程第一章发电机的起动、并列和解列1.1 发电机起动前的检查和准备工作1.1.1 检修后的发电机在起动前，应收回在发电机及其附属设备上工作的全部工作票，并索取相关的试验数据，拆除全部安全措施，恢复常设遮栏，悬挂警告标示牌。
1.1.2 详细检查发电机各部分及其周围的清洁卫生情况，检查发电机的出口母线和中性点联线、断路器、灭磁开关、互感器、励磁装置、仪表、信号器具、二次回路应完好正常。
1.1.3 大修后的发电机应检查各部连接完好，并用白布带检查发电机间隙一周。
1.1.4 检查滑环及电刷应清洁完好，无接地现象，电刷均匀在刷握内并保持0.1-0.2mm 的间隙，使电刷在刷架上能自由移动。
电刷整个表面应在滑环或整环流子上，并保持刷架与整流子和滑环表面的距离2～3mm，电刷弹簧的压力应均匀（一般在200克/cm2左右）。
1.1.5 检修后起动或停机时间较长，在起动前均应测量发电机定子绝缘和全部励磁回路（包括发电机转子回路在内）的绝缘电阻值。
1.1.6 检修停机超过720小时以上的发电机在起动前，除完成上述准备工作外，还应进行下列试验：1.1.6.1发电机出口油开关和灭磁开关的跳合闸试验；1.1.6.2发电机出口油开关与灭磁开关的联动试验；1.1.7 检查发电机灭火装置完好，消防水压不低于0.2 Mpa/cm2（因消防水压无监视表，要求稳压水池处于工作状态）。
1.1.8 发电机在起动前应检查所有保护全部投入（采用自同期并列时失磁保护应拆除，即切除10XB联片）。
1.1.9如果在全厂停机检修后起动第一台机组，还需进行下列检查：1.1.9.1检查直流系统投入运行（包括操作电源、合闸电源），蓄电池处于浮充状态。
1.1.9.2检查220V、48V直流系统均无接地现象。
1.1.9.3给上发电机保护盘上1RD±、41RD±、61RD±等熔断器（1RD±发电机保护，41RD±水车自动化、61RD±励磁操作电源）；1.1.9.4给上发电机保护盘上转子接地保护联片31XB；1.1.9.5检查测控单元电源、接线，所有保护全部投入；1.1.9.6检查上位监控计算机电源、接线正常，系统启动运行正常；1.1.9.7检查机组现场控制站（LCU）给上电源正常，各项指示正常，上位机和下位机通信正常，机组机旁盘给上电源，运行正常；1.1.9.8微机监控系统上位机经试验其报警及音响信号正常；1.1.9.9发电机及其附属（如滑环、碳刷及励磁系统）接线应完好；1.1.9.10厂用电系统处于正常运行状态。
刘村坝水电站水轮发电机运行规程
第一篇总则1.1编制说明：1。
1。
1本规程根据电力工作技术管理法规、各种典型规程以及各类反事故措施等技术文件修订，是确保安全运行的主要措施。
各级生产管理人员、运行人员以及检修人员均应认真执行.1。
1。
2运行规程应对厂内主要运行设备的正常运行方式、技术要求、一般运行操作、运行维护注意事项、设备异常运行及典型的事故处理做出明确的规定。
1。
1。
3运行设备的技术文件、停役管理、技术更新、缺陷处理等按有关运行管理制度规定执行.1。
2一次设备通则1.2。
1刘村坝水电站电气设备由下列电压等级组成: 10KV、6。
3kV、0.4kV。
1。
2。
2刘村坝水电站以下一次设备由宁国市供电公司调度所调度:10KV刘村坝114线路属宁调管辖并操作管理；高压主变及两侧开关、1号发电机组、2号发电机组、3号发电机组均属宁调许可，力源公司操作管理。
上述设备应取得设备调度单位许可方可进行停复役操作。
1。
2.3一次设备的装设，应保证在正常运行或短路、过电压时的稳定要求，并不致危及人身及设备的安全。
1.2.4同一电气连接部分,相序排列应一致，并有明显的色标:A相为黄色，B相为绿色，C相为红色。
1.2。
5 0.4kV及以上的屋内外配电装置的各间隔距离不应小于下表的规定:屋内设备最小安全净距(单位：mm）屋外设备最小安全净距离（单位:mm）1。
2.6 6kV及以上的配电装置停役检修，必须按“安规"要求：切除检修设备的操作、动力电源1。
2.7所有高压配电装置外壳均应接地，其接地电阻要求：全厂总接地网小于10Ω。
1.2.8电气设备一般检查要求1。
2。
8.1真空开关设备:分、合闸指示正确，并符合当时运行工况;真空灭弧室无异常声响和其它异常情况。
1.2.8.2瓷制设备无裂纹及放电痕迹。
1。
2。
8.3设备外壳接地良好。
1。
2.8.4开关、闸刀、母线引出线的连接处，无变色、变形、异声、发热或发热引起的热气流现象。
1.2.8.5带电设备无异常振动、摆动、放电。
水轮发电机运行规程
第一章设备基本参数第一节水轮机基本参数第二节发电机基本参数第三节温度限额第四节冷却水第五节顶转子时间规定第六节顶转子要求第七节转速限额第二章总则第1条水轮发电机组是全厂最重要的机电设备，为确保机组的安全经济运行和人身安全，运行和有关人员必须严格遵守本规程。
发现有人违反本规程，运行人员有权加以制止。
第2条机组开机、停机、蝶阀开启与关闭操作，必须经值长许可。
第3条蜗壳充水前，机组必须处于下列状态：1、蜗壳、尾水管进人孔关闭；2、蜗壳排水阀关闭；3、调速系统正常、油压正常；4、导叶全关、接力器锁锭投入。
第4条事故停机后，必须查明事故原因，消除故障，并手动复归事故停机回路，否则不允许开机，必须开机应经生产厂长批准。
第5条机组主要保护和自动装置必须投入，整定值不得任意变动，必须解除或变更定值时，须经生产厂长批准。
第6条调速器接力器排油或关闭调速器总供油阀1136的时间超过4小时，恢复前需做接力器全行程试验，试验应严格按典型操作票进行。
第7条机组因故发生低转速加闸或惰性停机，开机前需顶转子一次。
第8条在机组操作或试验过程中，如发生异常情况，应立即停止操作或试验，并及时向值长汇报。
第9条机组转动部分或蜗壳、尾水管内有人工作，应做好防蝶阀开启及导叶动作的防转动安全措施。
第10条操作、巡回检查、定期工作、事故处理等工作完毕后必须向发令人汇报。
第11条油、水、气系统检修后，应做相应的充油、充水、充气试验，检查油、水、气系统完好。
第12条机组发生严重冲击或全甩负荷等异常工况时，应检查发电机有无异常，并测量一次水导摆度。
第13条水轮机一般应调整到最佳工作状况运行，避免在振动区运行，以免发生严重汽蚀和振动。
第14条当机组发生高转速加闸停机后，应对风闸、制动块进行全面检查。
第15条机组不允许在额定转速50%以下长时间运行。
第16条调速器遇下列情况之一者应切“手动控制”运行：1、自动控制回路发生故障时；2、测频电压互感器及回路发生故障时；3、试验工作需要时。
