新人教版九年级物理第17章_欧姆定律单元测试(含答案)
新人教版九年级物理第17章 欧姆定律单元测试一、选择题（共15小题）1．（2013•内江）在如图所示电路中，两个电压表均为理想电表．闭合开关S ，当滑动变阻器R 2的滑动触头P 移动时，对于两个电压表V 1与V 2的示数U 1和U 2，电压表V 1与V 2的示数的变化量△U 1和△U 2（均取绝对值），下列说法中正确的是（ ）2．（2012•枣庄）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R ′是滑动变阻器，R 是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，．B C D3．（2013•乌鲁木齐）如图所示，AB 为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A 量程时，改变滑片P 在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P 允许滑动的长度范围cd 为10cm ；当两个电表均接0～3A 量程时，滑片P 允许滑动的长度范围为（ ）4．（2012•烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（ ）5．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）6．（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）7．（2013•大连）某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b端，则（）8．（2012•咸宁）光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）9．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）10．（2013•本溪）如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（）11．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）12．（2012•株洲）如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）13．（2013•武汉）如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻．闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为△I时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则（）．14．（2013•达州）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）15．（2013•包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（）二、填空题（共10小题）（除非特别说明，请填准确值）16．（2011•昭通）如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将_________，电流表A1的示数将_________，电流表A2的示数将_________（填“变大”、“变小”或“不变”）．17．（2012•达州）如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=_________，I1：I2= _________．18．（2011•咸宁）在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：_________（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为_________Ω，电源电压为_________V，电阻R0的阻值为_________Ω．19．（2011•雅安）一只标有“10Ω 0.6A”的定值电阻R1（“0.6A”表示R1允许通过的最大电流是0.6A）和另一只“20Ω 0.5A”的电阻R2并联使用，在保证电路元件都安全的前提下，允许加在它们两端的最大电压是_________V，干路中的最大电流是_________A，此时R2在10s内产生的热量是_________J．20．（2011•仙桃）如图所示的电路中，电源电压为3V．闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数_________（选填“变大”或“变小”）．当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为_________Ω．21．（2013•荆州）实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路（电压表和电流表均视为理想电表），实验步骤如下：（1）闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；（2）再向_________（选填“左”或“右”）移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；（3）由有关公式求出电源电压U=_________V，内电阻r=_________Ω．22．（2012•十堰）如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样（小灯泡电阻不变），当开关S1、S2、S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为_________ V，R1的电阻为_________Ω；当S1、S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为_________A．23．（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中_________（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是_________．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是_________J（3）电热丝在工作时的电阻值是_________Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变_________，它的实际功率将变_________．24．（2013•安顺）如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P 从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为_________Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的_________点（选填“A”、“B”、“C”、“D”或“E”）．25．（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数_________，电流表A1的示数_________（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于_________Ω．三、解答题（共5小题）（选答题，不自动判卷）26．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？27．（2013•咸宁）如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．（1）随着电路中电流的增大，电压表V1的示数U1_________，电压表V2的示数U2_________；（选填“减小”或“增大”）（2）在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是_________Ω；（3）请根据图象求电源电压U和定值电阻R0的阻值．28．（2013•自贡）谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是_________或_________．（3）清除故障后，小明将滑片P向左滑动时，电压表示数将_________（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=_________Ω．你认为这个结果可靠吗_________？理由是_________．29．（2013•上海）在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有_________字样的变阻器替换R2，并把电压表接入_________两点间时（选填“AB”，“CD”，“AB 或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大．30．（2013•天津）现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻R x的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻R x的数学表达式（用已知量和测量量表示）．新人教版九年级物理第17章欧姆定律单元测试参考答案与试题解析一、选择题（共15小题）1．（2013•内江）在如图所示电路中，两个电压表均为理想电表．闭合开关S，当滑动变阻器R2的滑动触头P移动时，对于两个电压表V1与V2的示数U1和U2，电压表V1与V2的示数的变化量△U1和△U2（均取绝对值），下列说法中正确的是（），2．（2012•枣庄）小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，．B C D3．（2013•乌鲁木齐）如图所示，AB为铅笔芯．其电阻与长度成正比，当两个电流表均接0～0.6A量程时，改变滑片P在铅笔芯上的位置，两个电流表示数的最大与最小比值为2：1，滑片P允许滑动的长度范围cd为10cm；当两个电表均接0～3A量程时，滑片P允许滑动的长度范围为（）====，=，即=0.6A，=10cm，即×=10cm×=3A4．（2012•烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）分析电流的变化，再利用公I=5．（2013•福州）图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）6．（2013•河北）如图所示，电源电压保持不变，R1和R2为定值电阻．下列说法正确的是（）7．（2013•大连）某电路如图所示，电源电压不变，R1＞R2．闭合开关s，将滑动变阻器的滑片P从a端滑至b端，则（）P=P=8．（2012•咸宁）光敏电阻的特点是有光照射它时阻值变小．如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置．则（）可知，电路中的电流变小，可知，电路中的电流变小，故9．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）可知，电路中的电流变小，即电流表的示数变小；10．（2013•本溪）如图所示，电源电压保持不变，L是标有“2V 1W”字样的灯泡，电流表A、A1的量程均为0～0.6A，将滑动变阻器滑片P滑至最右端，断开S1，闭合S2，电压表示数为6V，电流表A的示数为0.3A；闭合S1、S2，电流表A1的示数为0.1A．（假设灯丝电阻不变）则下列说法中正确的是（）可得，滑动变阻器的最大阻值：==20==60==0.5A=811．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）====，12．（2012•株洲）如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（）13．（2013•武汉）如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻．闭合开关S、滑片P向左滑动：当电流表示数变化量的绝对值为△I时，电压表示数变化量的绝对值为△U；当电流表示数变化量的绝对值为△I′时，电压表示数变化量的绝对值为△U′．若△I＜△I′，则（）．可知，电路中的电流变大，即==14．（2013•达州）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1；当开关S 断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）=，=；==，==．15．（2013•包头）在如图所示电路中，当开关S1闭合时，为使电流表、电压表的示数都减小，下列操作正确的是（），二、填空题（共10小题）（除非特别说明，请填准确值）16．（2011•昭通）如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将不变，电流表A1的示数将变小，电流表A2的示数将不变（填“变大”、“变小”或“不变”）．17．（2012•达州）如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1：U2=1：1，I1：I2=4：3．=+，：=418．（2011•咸宁）在图甲所示电路中，电源电压保持不变，R0、R2为定值电阻，电流表、电压表都是理想电表．闭合开关，调节滑动变阻器，电压表V1、V2和电流表A的示数均要发生变化．两电压表示数随电路中电流的变化的图线如图乙所示．根据图象的信息可知：b（填“a”或“b”）是电压表V1示数变化的图线，电阻R2的阻值为1Ω，电源电压为12 V，电阻R0的阻值为2Ω．===119．（2011•雅安）一只标有“10Ω 0.6A”的定值电阻R1（“0.6A”表示R1允许通过的最大电流是0.6A）和另一只“20Ω 0.5A”的电阻R2并联使用，在保证电路元件都安全的前提下，允许加在它们两端的最大电压是6V，干路中的最大电流是0.9A，此时R2在10s内产生的热量是18J．==0.3A20．（2011•仙桃）如图所示的电路中，电源电压为3V．闭合开关，滑动变阻器R1的滑片P向右移动的过程中，电压表的示数变大（选填“变大”或“变小”）．当滑动变阻器R1的滑片P移到某一位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻值为12Ω．==1221．（2013•荆州）实际上，电源自身是有电阻的，称为“内电阻”．在电路中，一个实际电源相当于一个电源电压相同的理想电源和内电阻串联连接．为了测出电源电压和内电阻，小明同学设计了如图所示的电路（电压表和电流表均视为理想电表），实验步骤如下：（1）闭合开关S，移动滑动变阻器R0的滑片P到某处时，分别读出电压表示数为2.0V，电流表示数为0.50A；（2）再向右（选填“左”或“右”）移动滑片P到另一处时，电压表示数变为2.5V，电流表示数变为0.25A；（3）由有关公式求出电源电压U=3V，内电阻r=2Ω．，∴22．（2012•十堰）如图所示，电源电压不变，小灯泡上标有“6V 3W”的字样（小灯泡电阻不变），当开关S1、S2、S3都闭合，滑动变阻器R2的滑片P到a端时，小灯泡正常发光，电流表的示数为1.5A，则电源电压为6V，R1的电阻为6Ω；当S1、S3闭合，S2断开，滑动变阻器滑片P滑到b端时，电压表示数为3V，电流表的示数为0.25 A．I= ==0.5A==6==0.25A23．（2013•广东）题图甲是家用电吹风的工作原理图电吹风工作时可以吹出热风也可以吹出凉风．（l）要让电吹风工作时吹出热风，它的开关应置于题图甲中1（选填“1”、‘2”或“3“）位置，此时电风扇与电热丝的连接方式是并联．（2）某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如题21图乙所示，则在该次吹干头发过程中电吹风消耗的总电能是13200J（3）电热丝在工作时的电阻值是91.7Ω（保留一位小数）（4）使用几年后，发现电热丝变细，则其电阻变大，它的实际功率将变小．R=P=UI=P=UI=R==P=UI=24．（2013•安顺）如甲图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，将滑动变阻器R2的滑片P 从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则R1的阻值为10Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点（选填“A”、“B”、“C”、“D”或“E”）．在中点时，连入电路的阻值为R==20R×=0.3A25．（2013•镇江）如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数变大，电流表A1的示数不变（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于2Ω．的示数变化之比为：三、解答题（共5小题）（选答题，不自动判卷）26．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？==A ===0.1A==60===9027．（2013•咸宁）如图甲所示，电源电压为U保持不变，R0为定值电阻．闭合开关，电流表A的示数为I，电压表V1的示数U1，电压表V2的示数为U2．移动滑动变阻器得到在不同电流下的U1﹣I图线和U2﹣I图线，如图乙所示．（1）随着电路中电流的增大，电压表V1的示数U1减小，电压表V2的示数U2增大；（选填“减小”或“增大”）（2）在U﹣I坐标中两条图线在Q点相交，此状态滑动变阻器连入电路的阻值是0Ω；（3）请根据图象求电源电压U和定值电阻R0的阻值．==128．（2013•自贡）谢敏同学利用电压表和电流表测量电阻R1的阻值（约9Ω），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3 V不变，你认为发生故障的原因可能是R1处断路或R2处短路．（3）清除故障后，小明将滑片P向左滑动时，电压表示数将增大（填“增大”“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R=10Ω．你认为这个结果可靠吗不可靠？理由是没有多次测量求平均值．可以估算出干路中的电流大约在R=可判断电路中R===1029．（2013•上海）在如图1所示的电路中，电源电压为18伏保持不变，电阻R1为10欧，闭合电键S后，电流表A的示数如图2（a）所示．①求电阻R1两端的电压U1．②求此时滑动变阻器R2连入电路的阻值．③现有标有“20Ω，2A”“50Ω，1A“字样的滑动变阻器可供选择，有一个表盘如图2（b）所示的电压表可接入电路．当选用标有20Ω，2A字样的变阻器替换R2，并把电压表接入CD两点间时（选填“AB”，“CD”，“AB或CD”），在移动变阻器滑片P的过程中电压表示数的变化量△U最大．求电压表示数的最大变化量△U最大．==12.5=1.8A=0.6A30．（2013•天津）现有一个阻值为30Ω的定值电阻R0，一个电压约为12V的电源，一个只有0～3V量程的电压表，一个最大阻值为200Ω的滑动变阻器，开关及导线若干．请你设计一个实验，比较精确地测出一个约为20Ω的未知电阻R x的阻值（电路可重组），要求：（1）画出实验电路图；（2）写出主要实验步骤和需要测量的物理量；（3）写出待测电阻R x的数学表达式（用已知量和测量量表示）．，。
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。
1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(带答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻R=UI，下列说法正确的是（）A．当导体的两端的电压是0V时，导体电阻为0ΩB．导体电阻与它两端的电压成正比C．导体电阻与通过它的电流成反比D．导体电阻与它是否通电无关2．如图所示电路，电源电压不变，灯泡L标有“6V 3W”字样．当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A．忽略灯丝电阻的变化，则电源电压和定值电阻R0的阻值分别为A．8V 4ΩB．8V 16ΩC．10V 8ΩD．10V 16Ω3．如图所示，当开关S断开和闭合时，电流表示数之比是1:4，则电阻R1与R2之比是A．1：4B．3：1C．1：3D．2：34．在探究“小灯泡电功率”的实验中，设计了如图所示的电路图。
正确连接电路后，闭合开关，发现无论怎样移动滑动变阻器的滑片，电流表始终无示数，电压表有示数且接近电源电压，则电路中可能存在的故障是（）A．灯泡L短路B．灯泡L断路C．电阻R短路D．电阻R断路5．对于欧姆定律的理解，下列说法正确的是（）A．同一导体的电阻与通过它的电流成反比B．同一导体的电阻与加在它两端的电压成正比C．导体的电阻一定时，通过导体的电流与导体两端的电压成正比D．导体两端电压为零时，导体的电阻也为零6．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向上滑动时，下列说法正确的是()A．电流表的示数减小，电压表的示数不变B．电流表的示数减小，电压表的示数减小C．电流表的示数减小，电压表的示数增大D．电流表的示数不变，电压表的示数不变7．如图所示电路，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表示数变小B．电流表A1的示数变小C．灯泡变暗D．电流表A2的示数变小8．疫情防控期间，小明是班级的卫生员，负责使用红外线测温仪测量同学们的体温。
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。
下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。

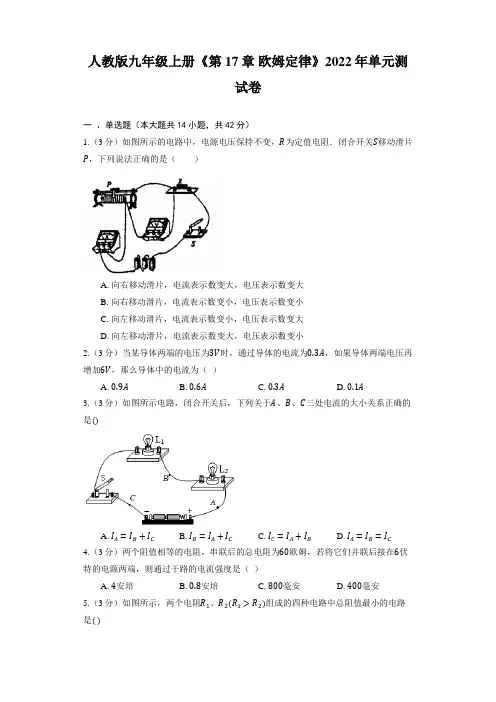

人教版九年级上册《第17章 欧姆定律》单元测试卷(有解析)
人教版九年级上册《第17章欧姆定律》2022年单元测试卷一、单选题（本大题共14小题，共42分）1.（3分）如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S移动滑片P，下列说法正确的是（）A. 向右移动滑片，电流表示数变大，电压表示数变大B. 向右移动滑片，电流表示数变小，电压表示数变小C. 向左移动滑片，电流表示数变小，电压表示数变大D. 向左移动滑片，电流表示数变大，电压表示数变小2.（3分）当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端电压再增加6V，那么导体中的电流为（）A. 0.9AB. 0.6AC. 0.3AD. 0.1A3.（3分）如图所示电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是()A. I A=I B+I CB. I B=I A+I CC. I C=I A+I BD. I A=I B=I C4.（3分）两个阻值相等的电阻，串联后的总电阻为60欧姆，若将它们并联后接在6伏特的电源两端，则通过干路的电流强度是（）A. 4安培B. 0.8安培C. 800毫安D. 400毫安5.（3分）如图所示，两个电阻R1、R2(R1>R2)组成的四种电路中总阻值最小的电路是()A. B.C. D.6.（3分）有两个定值电阻，分别标有“6V0.5A”和“12V1A”字样，当将它们串联在电路中时，电源电压不可超过（）A. 6VB. 12VC. 18VD. 24V7.（3分）一个标有“6V、0.5A”字样的小灯泡，欲使它接入9V的电压后能正常发光，应该给它（）A. 串联上一个3Ω的电阻B. 并联上一个3Ω的电阻C. 串联上一个6Ω的电阻D. 并联上一个6Ω的电阻8.（3分）如图所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是（）A. E接A、F接BB. E接A、F接DC. E接C、F接BD. E接C、F接D9.（3分）如图，电路中，电源电压不变，闭合开关S后，灯L1L2都发光。
最新人教版初中物理九年级第十七章《欧姆定律》单元测试(含答案)14
九年级第十七章《欧姆定律》单元测试（含答案）一．选择题（每小题只有一个正确答案，请将正确答案填写在括号中，每小题2分，共28分）1．如图所示，探究“电流跟电压的关系”实验中，下列说法正确的是（ ） A ．探究电流跟电压的关系时，每次都要换不同阻值的电阻R B ．实验的结论是：电流跟电压成反比C ．闭合开关后，若电流表有示数，电压表无示数，则可能是电阻R 短路D ．多次实验是为了减少误差2．小明在“探究电流与电阻的关系”时，连接的电路如图甲所示。
他用阻值为5Ω、10Ω、15Ω、20Ω的定值电阻分别进行了4次实验，得到电流与电阻的关系图像如图乙所示。
下列说法正确的是（ ）A ．实验中进行多次实验的目的是为了减小实验误差B ．分析图乙可得：电压一定时，电阻与电流成反比C ．分析图乙可知，实验中电压表的示数一直为3V 不变D ．R 1由5Ω换成10Ω时，应向左调节滑动变阻器滑片3．在探究“电流与电阻关系”的实验中，电路如图所示，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A ”。
先在A 、B 间接入10Ω的定值电阻R ，移动滑片P ，使电压表示数为2V 。
接下来他仅在A 、B 间更换不同的定值电阻，下列说法不正确的是（ ） A ．连接电路时，滑片应位于最右端，此时电流表和电压表的示数最小B ．用5Ω替换10Ω的电阻时，移动滑片使电压表示数为2V ，此时变阻器阻值为2.5ΩC ．用15Ω替换10Ω的电阻时，滑片P 仍在原位置，闭合开关，此时电流表示数为0.15AD ．用30Ω替换10Ω的电阻时，将滑片P 由原位置向右滑，即可使电压表示数为2V4．关于欧姆定律I =U R 及其变形式R =UI ，下列说法正确的是（ ） A ．通过导体的电流与导体两端的电压成正比 B ．导体电阻的大小跟通过导体的电流成反比 C ．导体电阻的大小跟加在导体两端的电压成正比D ．导体电阻的大小等于导体两端的电压与通过导体的电流之比5．某电路如图所示，电源两端的电压恒定不变，定值电阻器R 1＜R 2，闭合开关，电路正常工作，下列说法符合题意的是（ ）A．R1和R2的连接方式为串联 B．通过R1的电流比R2小C．若R1断路，电流表示数变大 D．若R1断路，电流表示数不变6．如图所示，电源电压为3V且保持不变。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教版九年级全册《第十七章 欧姆定律》物理单元测试卷及答案详解
人教版九年级全册《第17章欧姆定律》单元测试卷（1）一、选择题1．（3分）根据欧姆定律可以导出R＝，关于这个导出公式，下列说法正确的是（）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压和通过导体的电流无关D．当导体两端的电压为0时，导体的电阻也为02．（3分）某同学将一个1Ω的电阻和一个2019Ω的电阻并联后，并联后的总电阻接近于下列哪个阻值（）A．1ΩB．2019ΩC．2020ΩD．208Ω3．（3分）两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于（）A．减小了导体长度B．减小了导体横截面积C．增大了导体长度D．增大了导体横截面积4．（3分）如图是小明探究“电流一定时，电压与电阻关系”的实验电路图．已知电源电压U＝15V，滑动变阻器上标有“20Ω3A”（实际最大阻值略小于20Ω），实验中所用的四个定值电阻分别为5Ω，10Ω，15Ω，20Ω．为了使这四个电阻都能为实验所用，电路中电流表选择的量程和应控制的电流最合理的是（）A．0～0.6A0.5A B．0～3A0.8AC．0～3A0.7A D．0～3A0.75A5．（3分）某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将（）A．电流表、电压表均被烧坯B．电流表、电压表不会被烧坏C．只有电流表被烧坏D．只有电压表被烧坏6．（3分）在用伏安法测未知电阻R x时（电源电压未知），如果缺少电流表或电压表，可以通过增加一个已知阻值的定值电阻R1和开关来解决，下面的四种方案中不可行的是（）A．B．C．D．7．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（）A．3：1B．1：3C．3：4D．4：38．（3分）如图所示是小明同学设计的厨房天然气安全监控的电路图。
(人教版)九年级物理全一册《第十七章 欧姆定律》单元测试卷-带答案
（人教版）九年级物理全一册《第十七章欧姆定律》单元测试卷-带答案思维导图练习题一、选择题1．根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越小C．导体的电阻与电压成正比，与电流成反比D．同一导体两端的电压越大，这段导体中的电流就越大2．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（）A．电灯L的亮度变暗B．电流表A的示数变小C．电压表V1的示数不变D．电压表V1与电压表V2示数之和不变3．某物理兴趣小组的同学用定值电阻和小灯泡分别做了关于“电流与电压、电阻的关系”的实验。
并记录了定值电阻与小灯泡在不同电压下的电流值。
小组同学根据这些数据，绘制了电流随电压变化的图像，由图像可知（）A．定值电阻的阻值为5ΩB．乙是小灯泡的I-U图象C．随着电压的升高，小灯泡的电阻值变小D．定值电阻和小灯泡并联接在4V的电源上，干路中的电流是1.2A4．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大5．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。
闭合开关S，滑片P在b 端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V6．如图所示，电源电压保持不变，电阻R1＝10Ω、R2＝50Ω，当开关S断开时，电流表示数为0.1A．则开关S闭合时，电压表示数为（）A．4V B．5V C．6V D．8V7．如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1，当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为（）A．4∶3 B．3∶2 C．3∶4 D．3∶18．乐乐设计了一款电子温度计，图甲是其电路原理图，电源电压为4.5V，且保持不变，电压表的量程为0~3V，定值电阻R0的阻值为300Ω，热敏电阻R1的阻值随环境温度变化的关系如图乙。
人教版九年级物理第十七章《欧姆定律》单元测试(含答案)
第十七章欧姆定律一、选择题1．关于公式R=U/I，下列说法正确的是（）A．电阻与电压成正比B．对同一导体，它两端的电压与通过它的电流之比是定值C．电阻的大小与电压、电流大小有关D．电阻与电流成反比2．如图是小明在探究电流与电阻关系的实验电路图，实验中将电阻R由20Ω换成10Ω的电阻后，下一步他将（）A．闭合开关，读出电流表和电压表的示数，并填入表格中B．闭合开关，将滑动变阻器的滑片向右移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中C．闭合开关，将滑动变阻器的滑片向左移动到适当位置，使电压表的示数保持不变，读出电流表的示数，并填入表格中D．以上步骤均不正确3．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法判定4．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）A．2：1B．1：2C．2：9D．9：25．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I﹣U图线如图所示。
如果R1、R2串联的总电阻为R，并联后的总电阻为R′．则关于R、R′的I﹣U图线所在的区域，下列说法中正确的是（）A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在I区域6．如图所示，R1＝5Ω，R2＝10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：17．如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A．电路中的电流为零B．灯泡两端电压为零C．电灯的电阻为零D．电源两端的电压不为零8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。
则下列判断正确的是（）A．R0短路，电流表示数变大B．R1断路，电压表示数变大C．R1断路，电流表示数变大D．R0短路，电压表示数变大9．热敏电阻的阻值是随环境温度的增大而减小的。
(完整版)新人教版第17章-欧姆定律单元测试题及答案
S AR P R 1a b图2-1第十七章 欧姆定律单元测试题一、选择题1. 电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。
人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做 （ ）A. 控制变量法B. 模型法C. 类比法D. 归纳法 2．下面说法正确的是 （ ）A ．电路断开后，电路中的电流为零，因此电源电压也为零B ．电路两端只要有电压，电路中就一定有电流C ．电压表有一定的量程，使用时选择的量程越大越好D ．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等3. 将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 （ ）A. 两灯中的电流不相等，甲灯中电流大于乙灯中电流B. 两灯中的电流不相等，乙灯中电流大于甲灯中电流C. 两灯中的电流相等D. 无法判断两灯中电流的大小4．在如图2-1所示的电路中，电池的电压为12V ，滑动变阻器R 的最大阻值是50Ω，电阻R 1的阻值为10Ω．当变阻器的p 端从a 端滑向b 端时，电流表的变化范围是（ ）A ．0.24A ～0.2AB ．0.2A ～0.24AC ．1.2A ～0.2AD ．0.2A ～1.2A5、在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是A ．改变电路中的电流 B ．改变被测电阻的阻值 C ．改变被测电阻两端的电压 D ．保护电路6．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图2-2所示的电路．当闭合开关时所发生的现象是： （ ）Ａ．灯泡亮、电压表有示数 Ｂ．灯泡亮、电压表无示数 Ｃ．灯泡不亮、电压表有示数 Ｄ．灯泡不亮、电压表无示数7．如下图所示，电源电压为6V,当开关S 闭合后，只有一只灯炮发光，且电压表的示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路SA 1A 2A 3L 1L 2 8．教室里装有多盏电灯，每多开一盏灯，则教室内电路的（ ）A ．总电流增大B ．总电压增大C ．总电阻增大D ．总电压、总电流都不变 9、如右图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化（ ） A ．L 1、L 2都变亮 B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变 10．关于导体的电阻,下面说法正确的是（ ）A ．加在导体两端的电压越大,导体的电阻越大B ．通过导体的电流为零,导体没有电阻C ．通过导体的电流越大,导体的电阻越小D ．电阻是导体本身的一种性质.二、填空题11. 使用电流表测电流之前应注意两个事项：（1）检查指针是否指在 ；（2）明确它 的 和 。
