【CN109879360A】明渠式紫外线消毒设备【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910222257.4
(22)申请日 2019.03.22
(71)申请人 杭州铭展网络科技有限公司
地址 310000 浙江省杭州市滨江区建业路
511号华业大厦14层1401室
(72)发明人 金涛 江浩
(74)专利代理机构 杭州橙知果专利代理事务所
(特殊普通合伙) 33261
代理人 李品
(51)Int.Cl.
C02F 1/32(2006.01)
(54)发明名称
明渠式紫外线消毒设备
(57)摘要
本发明公开了一种明渠式紫外线消毒设备，
包括明渠；多根垂直设置的紫外线灯管，该紫外
线灯管设于所述明渠内以照射流经明渠的水体；
设于所述明渠内的供电结构，用于固定所述紫外
线灯管且向所述紫外线灯管供电；透明设置的套
管，该套管设于所述供电结构上以供所述紫外线
灯管穿入，且该套管阻隔水体直接与紫外线灯管
相接触。
本发明通过将紫外线灯管进行垂直设
置，可将紫外线灯管直接拔出，从而对紫外线灯
管进行更换；该方式无需将框架等整个拔出，其
在对紫外线灯管进行更换方便。
权利要求书1页 说明书4页 附图11页CN 109879360 A 2019.06.14
C N 109879360
A
权 利 要 求 书1/1页CN 109879360 A
1.一种明渠式紫外线消毒设备，其特征在于：包括
明渠(1)；
多根垂直设置的紫外线灯管(2)，该紫外线灯管(2)设于所述明渠(1)内以照射流经明渠(1)的水体；
设于所述明渠(1)内的供电结构(3)，用于固定所述紫外线灯管(2)且向所述紫外线灯管(2)供电；
透明设置的套管(4)，该套管(4)设于所述供电结构(3)上以供所述紫外线灯管(2)穿入，且该套管(4)阻隔水体直接与紫外线灯管(2)相接触。
2.根据权利要求1所述的一种明渠式紫外线消毒设备，其特征在于：所述供电结构(3)包括设于所述明渠(1)内的框架(30)、多个串联设置的第一接头部件(31)及多个并联的第二接头部件(32)，所述紫外线灯管(2)下端与所述第一接头部件(31)相配合，另一端与所述第二接头部件(32)相配合。
3.根据权利要求2所述的一种明渠式紫外线消毒设备，其特征在于：所述第二接头部件(32)包括绝缘材质制成的连接壳(321)、设于所述连接壳(321)内的导电件(322)、与所述导电件(322)相连的第一弹性件(323)及设于所述框架(30)上的供电导体(324)，所述导电件(322)与所述紫外线灯管(2)上部相连。
4.根据权利要求3所述的一种明渠式紫外线消毒设备，其特征在于：所述框架(30)上活动连接有盖体(301)，所述连接壳(321)设于所述盖体(301)上。
5.根据权利要求4所述的一种明渠式紫外线消毒设备，其特征在于：所述导电件(322)上设有传电杆(325)，当所述盖体(301)与所述框架(30)相连时，所述传电杆(325)一端与所述供电导体(324)相配合以向所述导电件(322)供电。
6.根据权利要求5所述的一种明渠式紫外线消毒设备，其特征在于：所述供导电体(324)上设有一扩口部(326)，该扩口部(326)内设有与所述传电杆(325)相接触的第二弹性件(327)。
7.根据权利要求5所述的一种明渠式紫外线消毒设备，其特征在于：所述盖体(301)上设有与所述框架(30)密封配合的密封层(302)。
8.根据权利要求7所述的一种明渠式紫外线消毒设备，其特征在于：所述导电件(322)上设有供所述紫外线灯管(2)上部通过的缺口部(328)。
9.根据权利要求1所述的一种明渠式紫外线消毒设备，其特征在于：还包括用于可上下动作以擦除套管(4)外壁上污垢的除垢装置(5)。
10.根据权利要求9所述的一种明渠式紫外线消毒设备，其特征在于：所述除垢装置(5)包括与所述套管相配合的除垢部件(51)、用于驱动所述的除垢部件(51)上下动作的丝杆(52)及用于驱动所述丝杆(52)正反转动的电机(53)。
2。
明渠式紫外线消毒器
详细介绍：一、明渠式（框架式）紫外线消毒器系统结构1、紫外线消毒模块2、电子镇流器模块3、远程自动控制4、自动清洗系统5、水位控制系统6、辅助设备二、各个系统模块介绍1、紫外线消毒模块明渠式（框架式）紫外线消毒器采用模块化设计，每个紫外线消毒模块由一个不锈钢灯架、若干紫外灯管、高透射率石英套管、自动清洗系统、配电系统以及数据采集系统组成。
整个紫外线消毒系统由若干紫外消毒模块组成，便于安装、运行及维护。
优点：模块所用材质均为耐腐蚀的316L、304不锈钢，整个系统中灯管插座、供电插座及紫外灯电线均封闭在紫外灯模块组件内，不会暴露于污水和紫外光水中。
整个模块支架为316、304不锈钢制造并安装在明渠的污水上方，每个模块单独设置，并无需紧固地悬挂在明渠内污水的上方，因此在更换灯管或石英套管时，每个模块能单独被吊起且不影响其他模块。
模块灯座结构采用最新专利设计，结构符合流体力学特点，有效减少紫外模块对水流的损失，具有良好的密封性能，最大程度的保障了使用的安全性。
消毒框架明渠式（框架式）紫外线消毒器采用模块化设计，每个框架由一个不锈钢灯架组成。
由紫外线框架组成紫外线模块组，而整个紫外线消毒系统由若干紫外线模块组组成，便于安装、运行及维护。
进口紫外线灯管进口石英玻璃套管石英套管均采用国际熔融石英灯管套管标准，以含低OH成分的耐高温材料制造，具有纯高度、高透射率（≥90%）等优点。
该石英套管适用于汞灯及其它石英材料灯管。
在晟卓系列明渠式（框架式）紫外线消毒器系统中，将紫外灯管多重密封于高透射率的石英玻璃套管中，并在内部接线，外壁使用防水材料，保证紫外灯管之间处于绝缘状态。
电子镇流器模块明渠式（框架式）紫外线消毒器系统的另一优势是电子镇流器稳定性和散热效果好，镇流器根据用户的需求设计制作成机柜式的安装方式。
机柜式安装特点电子镇流器安装于独立的镇流器柜中，防止尘埃进入和电子元件的损坏，柜内设有冷却系统。
室内柜体材质采用304不锈钢材质，室外柜体材质采用304不锈钢。
明渠水下照射式紫外线消毒系统的设计
明渠水下照射式紫外线消毒系统的设计
明渠水下照射式紫外线消毒系统的设计
针对常用的明渠水下照射式污水紫外线消毒系统的设计,探讨了明渠水下照射式污水紫外线消毒系统的紫外灯型式的选择、紫外剂量的确定方法以及设计流量的确定,介绍了消毒明渠及其水位控制器的设计方法.
作者：李绍秀彭勃 LI Shao-xiu PENG Bo 作者单位：李绍秀,LI Shao-xiu(广东工业大学,建设学院,广东,广州,510640)
彭勃,PENG Bo(广州市市政工程设计研究院,广东,广州,510060) 刊名：中国给水排水ISTIC PKU英文刊名：CHINA WATER & WASTEWATER 年，卷(期)：2005 21(4) 分类号：X703.1 关键词：紫外线消毒水下照射式明渠。

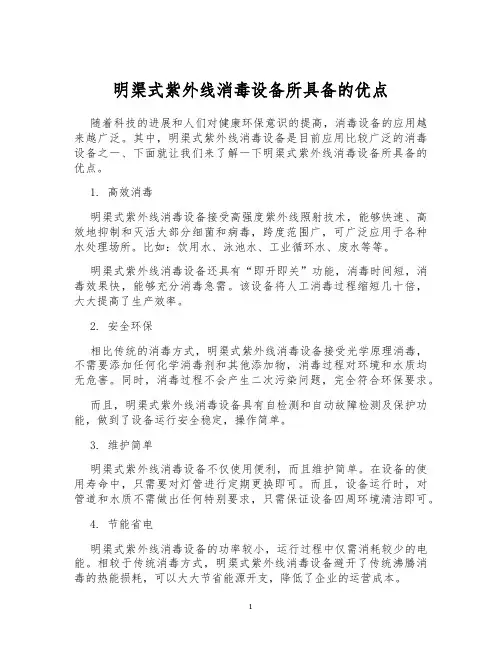

明渠式紫外线消毒设备所具备的优点
明渠式紫外线消毒设备所具备的优点随着科技的进展和人们对健康环保意识的提高，消毒设备的应用越来越广泛。
其中，明渠式紫外线消毒设备是目前应用比较广泛的消毒设备之一、下面就让我们来了解一下明渠式紫外线消毒设备所具备的优点。
1. 高效消毒明渠式紫外线消毒设备接受高强度紫外线照射技术，能够快速、高效地抑制和灭活大部分细菌和病毒，跨度范围广，可广泛应用于各种水处理场所。
比如：饮用水、泳池水、工业循环水、废水等等。
明渠式紫外线消毒设备还具有“即开即关”功能，消毒时间短，消毒效果快，能够充分消毒急需。
该设备将人工消毒过程缩短几十倍，大大提高了生产效率。
2. 安全环保相比传统的消毒方式，明渠式紫外线消毒设备接受光学原理消毒，不需要添加任何化学消毒剂和其他添加物，消毒过程对环境和水质均无危害。
同时，消毒过程不会产生二次污染问题，完全符合环保要求。
而且，明渠式紫外线消毒设备具有自检测和自动故障检测及保护功能，做到了设备运行安全稳定，操作简单。
3. 维护简单明渠式紫外线消毒设备不仅使用便利，而且维护简单。
在设备的使用寿命中，只需要对灯管进行定期更换即可。
而且，设备运行时，对管道和水质不需做出任何特别要求，只需保证设备四周环境清洁即可。
4. 节能省电明渠式紫外线消毒设备的功率较小，运行过程中仅需消耗较少的电能。
相较于传统消毒方式，明渠式紫外线消毒设备避开了传统沸腾消毒的热能损耗，可以大大节省能源开支，降低了企业的运营成本。
5. 可持续应用明渠式紫外线消毒设备具备可持续应用的特点。
其消毒效果稳定牢靠，不会因水质变化导致消毒效果下降。
因此，该设备不仅适用于单一消毒任务，也适用于长期稳定的生产运营。
同时，设备本身寿命较长，可以保证设备的长期稳定运行。
总结明渠式紫外线消毒设备是一种新型的消毒设备，在安全环保、高效消毒、维护简单、节能省电、可持续应用等方面都具有显著优点。
在将来的水处理行业中，将会有更多的消毒设备接受紫外线消毒技术，明渠式紫外线消毒设备的应用范围和市场前景将会更加广阔。
明渠式紫外线消毒装置[实用新型专利]
![明渠式紫外线消毒装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/c3fa8f3d53ea551810a6f524ccbff121dc36c549.webp)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921999320.7(22)申请日 2019.11.18(73)专利权人 定州市仁创环保设备有限公司地址 073000 河北省保定市定州市西城区杨庄子村(72)发明人 曹玉娟 (74)专利代理机构 北京圣州专利代理事务所(普通合伙) 11818代理人 王振佳(51)Int.Cl.C02F 1/32(2006.01)(54)实用新型名称明渠式紫外线消毒装置(57)摘要本实用新型公开了一种明渠式紫外线消毒装置，包括框架和设置于框架内部的紫外线消毒灯，紫外线消毒灯管包括单端开口的石英套管和套设于石英套管内侧的灯体，紫外线消毒灯经密封件与框架密封可拆卸连接，密封件包括连接套、密封塞和外管套，连接套的一端与框架焊接，连接套内侧与密封塞螺纹连接，连接套另一端与外管套螺纹连接，石英套管的开口侧穿过外管套后粘接于连接套和密封塞之间，密封塞上开设有进线孔，灯体经电缆线穿过进线孔与固定于框架内部的灯座电连。
本实用新型采用上述结构的明渠式紫外线消毒装置，通过设置密封件代替传统的密封圈密封，且经将密封塞设置于连接套和外管套之间的空间内，提高了密封圈的使用寿命。
权利要求书1页 说明书2页 附图2页CN 210915417 U 2020.07.03C N 210915417U1.一种明渠式紫外线消毒装置，包括框架和设置于所述框架内的紫外线消毒灯管，所述紫外线消毒灯管包括单端开口的石英套管和套设于所述石英套管内侧的灯体，其特征在于：所述紫外线消毒灯经密封件与所述框架密封可拆卸连接，所述密封件包括连接套、密封塞和外管套，所述连接套的一端与所述框架焊接，所述连接套内侧与所述密封塞螺纹连接，所述连接套另一端与所述外管套螺纹连接，所述石英套管的开口侧穿过所述外管套后粘接于所述连接套和所述密封塞之间，所述密封塞上开设有进线孔，所述灯体经电缆线穿过所述进线孔与固定于所述框架内部的灯座电连。
明渠式紫外线消毒装置[实用新型专利]
![明渠式紫外线消毒装置[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/611e497468eae009581b6bd97f1922791688be17.webp)
(10)授权公告号 (45)授权公告日 2014.03.12C N 203474507U (21)申请号 201320413389.3(22)申请日 2013.07.11C02F 1/32(2006.01)C02F 1/36(2006.01)C02F 1/50(2006.01)(73)专利权人温镜新地址511442 广东省广州市番禺区南村镇梅山大道北格田工业路1号(72)发明人温镜新(74)专利代理机构广州科粤专利商标代理有限公司 44001代理人黄培智(54)实用新型名称明渠式紫外线消毒装置(57)摘要本实用新型公开了一种明渠式紫外线消毒装置，包括设置在明渠中的紫外线灯具模架，其上设置有石英套管和设置在石英套管内的紫外线灯管，它还包括超声波发生器和超声波换能器，其中超声波换能器设置在位于所述明渠水流中的所述紫外线灯具模架上，在所述紫外线灯具模架的前端和/或后端设有氯投加装置。
本实用新型的优点是：杀菌效果好，持续消毒能力强，适用范围广，管件表面不易积垢，维护管理方便。
(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 203474507 U1/1页1.一种明渠式紫外线消毒装置，包括设置在明渠中的紫外线灯具模架，其上设置有石英套管和设置在石英套管内的紫外线灯管，其特征在于：它还包括超声波发生器和超声波换能器，其中超声波换能器设置在位于所述明渠水流中的所述紫外线灯具模架上，在所述紫外线灯具模架的前端和/或后端设有氯投加装置。
权 利 要 求 书CN 203474507 U明渠式紫外线消毒装置技术领域[0001] 本实用新型涉及市政污水处理技术领域，尤其是涉及紫外线消毒装置。
背景技术[0002] 目前在市政污水的处理中，广泛的使用了紫外线消毒工艺，紫外线消毒装置的保有量较大。
但由于市政污水的水质成分复杂，紫外线外层套管表面结构情况严重，导致紫外线辐照强度衰减严重，严重影响杀菌效果，设备清洗维护管理要求高，需要耗费大量的人力财力，而且紫外线消毒装置仅使用紫外线进行灭菌，消毒方式单一，对特殊废水的杀菌效果较差，没有持续性杀菌能力，导致容易出现灭菌效果不达标的现象。
光催化明渠式紫外线消毒设备[实用新型专利]
![光催化明渠式紫外线消毒设备[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/ce6826caaff8941ea76e58fafab069dc502247f0.webp)
(10)授权公告号 CN 201914943 U(45)授权公告日 2011.08.03C N 201914943 U*CN201914943U*(21)申请号 201020618081.9(22)申请日 2010.11.22C02F 1/32(2006.01)C02F 1/72(2006.01)(73)专利权人汉川市洁波净化有限公司地址431600 湖北省孝感市汉川市经济开发区北桥工业园(72)发明人张杰波 宋宗闻 周伟 张广景伍冬瑞(54)实用新型名称光催化明渠式紫外线消毒设备(57)摘要一种光催化明渠式紫外线消毒设备，包括明渠，多组紫外线灯管模块、电子镇流器模块、控制系统，所述紫外线灯管模块悬挂在明渠中，在明渠上设有维护吊车，所述任意两组紫外线灯管模块之间设有一组二氧化钛光催化模块，所述二氧化钛光催化模块包括不锈钢框架，所述框架上的两侧面均设有光催化网，两层光催化网内夹置有光催化球，所述光催化网由不锈钢网和覆盖在不锈钢网上的超细二氧化钛涂层构成，光催化球由不锈钢球和覆盖在不锈钢球上的超细二氧化钛涂层构成。
本实用新型将紫外线杀菌技术、二氧化钛光催化灭菌技术等诸多新技术应用在消毒明渠中，具有节能效果好、杀菌广谱、杀菌效率高、工作效率高等特点。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 8 页 附图 6 页1.一种光催化明渠式紫外线消毒设备，包括明渠，多组紫外线灯管模块、电子镇流器模块、控制系统，所述紫外线灯管模块悬挂在明渠中，在明渠上设有维护吊车，其特征是所述任意两组紫外线灯管模块之间设有一组二氧化钛光催化模块，所述二氧化钛光催化模块包括不锈钢框架，所述框架上的两侧面均设有光催化网，两层光催化网内夹置有光催化球，所述光催化网由不锈钢网和覆盖在不锈钢网上的超细二氧化钛涂层构成，光催化球由不锈钢球和覆盖在不锈钢球上的超细二氧化钛涂层构成。
明渠式紫外线污水消毒系统
一、明渠式紫外线污水消毒系统详细说明：明渠式紫外线消毒系统组成：①闸门②整流格栅③消毒模块组④前置控制柜⑤自动水位堰门⑥中央控制柜⑦空气压缩机组件给水处理紫外C消毒系统组成：①闸门②整流格栅③消毒模块组④前置控制柜⑤中央控制柜⑥空气压缩机组件功能特点：明渠式紫外线消毒系统闸门的功能特点：我公司为明渠式紫外C消毒系统配套提供自行设计生产的不锈钢明渠闸门，该闸门的功能是通断消毒水渠的水流，以便消毒检修、维护和事故超流用。
特点是轻便、灵活、零泄漏，而且经济、耐用。
整流格栅的功能特点：整流格栅的功能是阻隔待消毒水中的纤维、塑料、纸片等漂浮杂物，保证紫外消1主体设备消毒模块的正常工作。
特点是间距小，阻隔效果好，轻巧，耐用，而且配备独有的小靶子，可轻松清理杂物，管理方便。
二、明渠式紫外线污水消毒系统设备的几种使用方法：设备一般为埋地设置，设备上部可作为绿化地带、停车场、道路等。
设备也可采用半埋式放置，埋式深度可根据你的需要确定。
设备也可放置在室外地表以上。
如该设备用于寒冷地带，可把检查孔加高，使设备埋设在冻土层以下。
该设备可不按标准布置形式排列，随地形需要布置。
明渠式紫外线污水消毒系统设备选型说明】根据用户、地方环保局和设计院的要求不同，明渠式紫外线污水消毒系统论述如下：1. 明渠式紫外线污水消毒系统用于污水一级排放标准。
2. 明渠式紫外线污水消毒系统用于污水二级排放标准。
3. 明渠式紫外线污水消毒系统用于污水三级排放标准。
4. 明渠式紫外线污水消毒系统为中水回用设备明渠式紫外线污水消毒系统【主要特点】★节省空间明渠式紫外线污水消毒系统可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。
★使用寿命长明渠式紫外线污水消毒系统由二级池子组成，一级为钢筋混凝土结构，埋深较大，另一组为钢结构，埋深较浅。
钢结构池采用国内首创的互穿网络防腐涂料进行防腐。
它是一种橡胶网络与塑料网络互相贯穿形成互穿网络聚合物，它能耐酸、碱、盐、汽油、煤油、耐老化、耐冲磨，能带来锈防锈。
