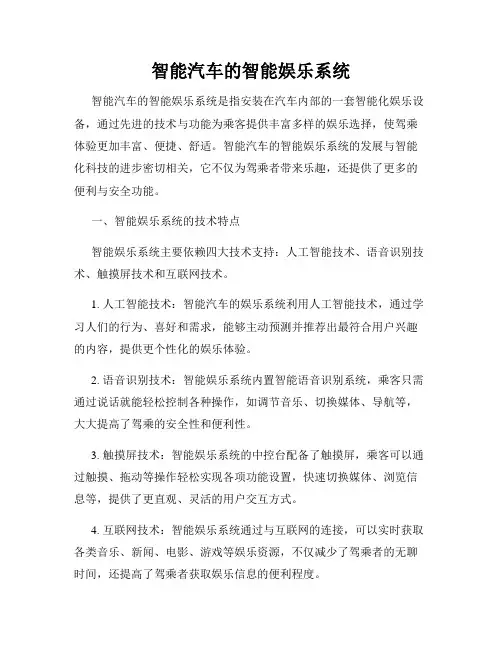

智能汽车的智能娱乐系统智能汽车的智能娱乐系统是指安装在汽车内部的一套智能化娱乐设备，通过先进的技术与功能为乘客提供丰富多样的娱乐选择，使驾乘体验更加丰富、便捷、舒适。
智能汽车的智能娱乐系统的发展与智能化科技的进步密切相关，它不仅为驾乘者带来乐趣，还提供了更多的便利与安全功能。
一、智能娱乐系统的技术特点智能娱乐系统主要依赖四大技术支持：人工智能技术、语音识别技术、触摸屏技术和互联网技术。
1. 人工智能技术：智能汽车的娱乐系统利用人工智能技术，通过学习人们的行为、喜好和需求，能够主动预测并推荐出最符合用户兴趣的内容，提供更个性化的娱乐体验。
2. 语音识别技术：智能娱乐系统内置智能语音识别系统，乘客只需通过说话就能轻松控制各种操作，如调节音乐、切换媒体、导航等，大大提高了驾乘的安全性和便利性。
3. 触摸屏技术：智能娱乐系统的中控台配备了触摸屏，乘客可以通过触摸、拖动等操作轻松实现各项功能设置，快速切换媒体、浏览信息等，提供了更直观、灵活的用户交互方式。
4. 互联网技术：智能娱乐系统通过与互联网的连接，可以实时获取各类音乐、新闻、电影、游戏等娱乐资源，不仅减少了驾乘者的无聊时间，还提高了驾乘者获取娱乐信息的便利程度。
二、智能娱乐系统的功能与应用智能娱乐系统具备多种功能，并能与其他的车辆系统进行协同运作，提供驾乘者丰富多样的娱乐选择。
1. 多媒体播放功能：乘客可以通过智能娱乐系统播放音乐、视频等多媒体内容，根据自己的喜好选择不同的音乐风格、电影或电视剧类型，为旅途增添愉悦的氛围。
2. 导航与地图功能：智能娱乐系统的导航功能可以提供最优路线导航和实时交通信息，帮助驾乘者避开拥堵路段，缩短旅行时间。
3. 语音交互功能：乘客通过智能娱乐系统的语音交互功能可实现语音导航、语音播放音乐等操作，方便驾驶者集中注意力于路况，提升行驶安全。
4. 蓝牙连接与手机互联功能：智能娱乐系统支持蓝牙连接，乘客可以连接手机，实现来电提醒、短信阅读等功能，同时还可以与手机上的应用进行互联，如播放手机上的音乐、在线点播等。
信息娱乐系统
的实际车距。 3）导航 4）移动电话 5）选择CD或者电视频道或者收音机电台，根据在音响按钮 排中的所选功能。 6）当前行程数据显示，多功能显示屏显示车载电脑数据状 态的固定选项。 7）用户定义的显示 4、后信息显示与操作单元 此装置上的按钮只可以控制后部的气候调节区域。 5、带CD ROM的导航电脑 该装置连同音响系统的CD播放机一起安装在手套箱中。 6、天线 所有天线都可以用后窗顶部的细线来识别
信息娱乐系统
• 第一节 概述
• 现代汽车概念的含义正在改变，出来它的基本运输功能外， 汽车正在变成个人移动的办公室、娱乐空间和私人空间。 信息娱乐系统管理者着众多功能，这些功能通过仪表板中 央控制台上的前信息显示与操作单元、多功能方向盘和后 信息显示与操作单元执行集中控制。以大众汽车辉腾为例： 心意娱乐系统是一个电子系统，用于集中控制和执行大量 如气候、导航、移动电话等功能。 • 辉腾汽车中信息娱乐系统的功能如下： • 音响、电视、收音机、CD播放机 • 车载电话 移动电话 电话薄管理 • 导航信息 线路指引 目的地信息 • 远程信息 交通拥堵警告、可选线路 • 单词行程数据 里程数据 燃油消耗、加油站
• 在光学数据转发器中，数字信息被转换成一系列的光脉冲， 并在光纤中传送。与金属导线相比，采用光纤技术传播数 据流不会受到电磁场的影响。而采用金属导线传输时，电 流流经导体时会产生磁场，平时或交叉导线所产生的电磁 场互相干扰，影响数据传输。
• 第二节
• • • • • •
信息娱乐系统的部件
1、前信息显示与操作单元 操作单元安装在仪表板的中央控制台上并划分成几个部分 气候控制按钮排 功能键及屏幕 带有中央旋/压按钮的主菜单按钮排 音响控制按钮排
• 动力传动系统CAN总线 • 便利/舒适系统CAN总线 • 信息娱乐系统CAN总线 • 3、与电源网络的连接 • 1）电气端口 • 娱乐信息系统的电电气端口位于前信息显示与操作单元的 后面。所提供的连接插头供一下装置使用 • 导航传感器 • CD换盘机与附加端口 • 扬声器端口 • 电源，K线 • 用于收音机、电视、导航与移动电话的天线 • 以及光纤总线
第13章车载信息娱乐系统
第13章车载信息娱乐系统随着科技的不断进步，现代汽车已经不再仅仅是代步工具，它们正在变得越来越智能化。
其中，车载信息娱乐系统作为现代汽车的重要组成部分，不仅为驾驶者提供了丰富的娱乐功能，还大大提升了驾驶的安全性和便利性。
车载信息娱乐系统的主要功能包括音乐播放、导航、电话、蓝牙连接等。
通过这些功能，驾驶者可以在驾驶过程中享受到美妙的音乐，方便地获取路线信息，安全地进行电话沟通，以及与手机等设备进行无缝连接。
然而，车载信息娱乐系统并不仅仅是一个娱乐工具，它还是汽车智能化的关键组成部分。
通过与其他智能系统的连接，如自动驾驶系统、车身控制系统等，车载信息娱乐系统可以提供更加智能化的驾驶体验。
例如，当驾驶者设定好目的地后，车载信息娱乐系统可以自动规划最佳路线，并通过导航功能引导驾驶者到达目的地。
同时，系统还可以根据实时交通状况，自动调整路线，避免交通拥堵。
车载信息娱乐系统还可以与驾驶者的手机进行无缝连接，使驾驶者可以方便地查看手机上的信息，如短信、邮件等，同时还可以通过语音控制功能，安全地进行电话沟通。
总的来说，车载信息娱乐系统是现代汽车的重要组成部分，它不仅为驾驶者提供了丰富的娱乐功能，还大大提升了驾驶的安全性和便利性。
随着科技的不断进步，车载信息娱乐系统将会越来越智能化，为驾驶者提供更加优质的驾驶体验。
随着汽车行业的快速发展，车载信息娱乐系统已经成为衡量一辆车是否智能化的重要标准。
在这个系统中，不仅包含了传统的娱乐功能，如音乐播放、导航等，还集成了更多的智能化功能，如语音识别、智能互联等。
车载信息娱乐系统的智能化，体现在它的交互方式上。
传统的车载信息娱乐系统，操作起来相对复杂，需要驾驶者分心去操作。
而智能化的车载信息娱乐系统，可以通过语音识别技术，让驾驶者无需分心，只需通过语音指令，就能控制车内的各种功能。
智能化的车载信息娱乐系统，还可以与驾驶者的手机进行无缝连接。
这样，驾驶者就可以在车内，通过车载信息娱乐系统，查看手机上的信息，如短信、邮件等，同时还可以通过语音控制功能，安全地进行电话沟通。
车娱乐信息系统
汽车娱乐信息系统内容丰富的汽车娱乐信息系统大受驾车人士的欢迎•20 年前–收音机及盒式录音带播放机•10 年前–收音机及自动转盘CD播放机•目前–汽车立体声音响系统、全球定位系统、DVD播放机、DAB及后座音像系统•展望将来–汽车立体声音响系统、全球定位系统、DVD播放机、DAB、后座音像系统、声控汽车组合、卫星电视以及WiMAX通信系统等等汽车娱乐信息系统产品市场持续增长资料来源:iSuppli 公司$398亿美元18.2% 的增长率理想的汽车娱乐信息系统•性能可靠•画面及音响效果极为理想•集多种功能于一体的理想组合美国国家半导体如何提高汽车电子系统的稳定性?负载突降•若引擎已经启动但电池被断开，便会出现负载突降的情况•交流发电机所储存的电能会产生电压尖峰集中控制的“负载突降”保护器可以承受“负载突降”功能的产品•线性稳压器–LM9071/2/4/6 à60V –LM2984 à60V –LM2936 à60V –LM317HV à60V•开关稳压器–LM257xHV à60V –LM259xHV à60V –LM5005/7 à75V –LM5008/9 à100V –LM5010/A à75V –LM5115/A à75V –LM5116 à100V –LM5118 à75V –LM557x à75V –LM2557x à42VSIMPLE SWITCHER ®降压稳压器产品CM = 电流模控制环路VM = 电压模式控制环路1)= 若输入电压介于6V 与8V 之间,芯片只提供一半负载电流第4 代的SIMPLE SWITCHER 系列开关稳压器第4 代SIMPLE SWITCHER®开关稳压器•设计灵活–采用已注册专利的仿真电流模式技术，确保设计有更大的灵活性–可选择的外置元件第4 代SIMPLE SWITCHER ®开关稳压器系列•不同型号的16 引脚产品全部都可引脚兼容•不同型号的20 引脚产品全部都可引脚兼容正常的电流模式操作会有以下问题电感器电流时间•保留消隐时间, 以免PWM 比较器出现过驱动情况仿真电流模式(ECM) 操作器电流:•算电流••最高操作频率取决于最低导通时间与输入/输出电压这两个变项•f sw(max)= (V OUT +V diode ) / (t ON(MIN)* V IN(max))最低导通时间最低导通时间为80ns其他竞争对手的 2.8MHz 开关稳压器的最低导通时间为150ns输出电压与操作频率之间的函数关系可靠的过流保护功能体验全新的在线设计工具LM25116/5116高压降压同步整流控制器产品特点：•LM5116 的输入电压范围是6V 至100V 。
车载信息娱乐系统
车载信息娱乐系统车载信息娱乐系统随着汽车产业的发展，越来越多的车辆采用车载信息娱乐系统。
车载信息娱乐系统又称车载多媒体系统，是指在车内设置的电子娱乐、通讯以及导航等多种功能的系统。
车载信息娱乐系统可以为驾驶者和乘客提供多种娱乐方式，如听音乐、收看电影、玩游戏等，让长途驾驶变得更加轻松愉悦。
另外，车载信息娱乐系统还提供车辆监控、导航、无线通讯和车辆诊断等实用功能。
车载信息娱乐系统的核心部分是车载多媒体设备，包括音响、收音机、显示屏、触摸屏、多媒体控制器等组件。
这些设备相互配合，通过车内网络实现多种功能。
车载信息娱乐系统的多媒体控制器是实现车载信息娱乐系统多种功能的关键部分，它通过各种输入方式（如触摸屏、旋钮、语音等）控制车载多媒体设备。
驾驶者通过多媒体控制器实现车载信息娱乐系统的各种功能，如收听广播、调节音量、导航、查看车辆信息等。
目前，车载信息娱乐系统的显示屏已经实现了高清化和大尺寸化，为驾驶者和乘客提供更加丰富的视觉体验。
同时，车载信息娱乐系统的语音识别技术也日益成熟，可以通过语音指令实现各种操作，成为现代化汽车设备中不可或缺的一部分。
另外，车载信息娱乐系统结合智能手机和移动互联网技术，实现了更加便捷的无线通讯和导航功能。
驾驶者和乘客可以通过手机和车载信息娱乐系统连接，实现手机内的各种应用（如微信、支付宝等）在车上使用。
同时，车载信息娱乐系统还可以通过网络实现导航，确保在导航时实时更新路况和交通信息。
随着车载信息娱乐系统的不断升级，它已经成为汽车品质和智能化的重要标志之一。
因此，车辆厂商和信息技术公司纷纷加强对车载信息娱乐系统的研发和推广，竞争愈发激烈。
未来，随着5G网络的普及以及人工智能的发展，车载信息娱乐系统还将有更加广阔的应用前景，为消费者提供更加便捷的汽车出行体验。
汽车信息娱乐系统
导航功能的实现
导航仪利用车速信号、倒车信号等外部信号及导航内置的陀螺仪信号、 GPS卫星信号、 DVD地图数据计算出当前位置。
①车速传感器 ：从车轮的转数检测出移动距离，并修正移动距离的传 感器。
②陀螺仪：电子检测向右还是向左转弯的传感器。 ③GPS天线：为了计算车辆所处的经度、纬度、高度，接收卫星信号。 ④DVD地图数据 ：收录在DVD内的中国地图数据。
VOL ＋增加音量 VOL - 减小音量
收音机/CD机向前 收音机/CD机向后
V6至尊版多功能方向盘电路图 介绍
测量多功能方向盘
编码数118 零件号1T0 907 487A
读数据块16---08---1
音量减小
音量增大
选台倒
选台进
读数据块16---08---2
巡航RES+ 巡航SET -
巡航设定CANCEL
b) 32pin external connector
d) Radio connector
a) ISO connector
导航仪的主要功能
当前点
MULTI media STATION
縮小 ENT
SEL 放大 設置 傾斜 打開
DVD-Navigation
iNFO 静音 ON
VOL AUX
AM FM CD
怪声等现象。
建议不用标签而用油性笔写标注。
CCCD( Copy Control CD） Copy Protected CD 及
从Copy Protected CD拷贝的 ＣＤ-Ｒ
CCCD/Copy protected CD是为控制 违法拷贝而制作的。有时会使播放功能 出问题。
Super Audio CD (SACD)
车载信息娱乐系统构成
在互联网思维大潮下，汽车行业也随之变革加入了互联网元素，称之为互联网汽车。
目前成熟且已经量产面市的互联网汽车主要体现在它的车载设备（中控部分的信息娱乐系统）。
这种车载互联体现主要在几个方面：TSP(Telematics Service Providers)服务、移动网络(4G)\WIFI、手机互联。
那么一台互联网汽车里的车载主机到底有哪些部分呢？一个典型的车载主机系统常被称作车载信息娱乐系统主要包括Vehicle Interface Processor(VIP)，Application Processor(AP), Telematics Box (T-Box)三个部分(有的也包括仪表部分)，Figure 1-1表示这三个部分框图概要。
Figure 1-1. IVI System BlockVIP部分介绍VIP 是系统车载系统的核心，它负责几个方面：电源管理、网络、启动Application Processor、监控系统是否稳定运行 (包括温度监测、电压监测) 、故障诊断信息、下线检测等。
IVI系统中的电源管理尤为重要，它控制着IVI系统的所有关键模块的供电及根据电源模式改变工作模式，同时监视正常运行时的电压状态。
IVI系统的电源需要依赖整车供电系统，轿车的供电电压是12V，但车厂要求在一定的电压范围内所有整车电子器件工作必须稳定，比如9V-16V之间。
但极端情况下(电池老化亏电、缺电时接外部电源启动源)在启动时电压范围可能会在6V-30V之间，这时要求对于启动时需要运行的模块的工作电压范围要达到6V-30 V（如：起动机控制、发动机防盗、IVI系统中的VIP等）。
车厂定义了整车电源管理规范，并定义在每种电源状态下整车工作行为，在IVI系统中VIP负责电源状态管理，需要根据规范和系统要求定义出多种工作模式：正常运行模式、关机模式、临时使用模式、诊断模式、异常模式。
在每种工作模式下VIP软件会定义出IVI对应的运行状态，每种状态会定义出哪些模块是需要正常工作的哪些需要关闭的。
车载多媒体娱乐系统基础知识PPT
TFD
Thin Film Diode 薄膜二极管
播放机 — LCD (2)
❖ 常见的尺寸与分辨率、可视面积
尺寸 分辨率
可视面积(W×H)
7'' 1440×234 154.08×86.58mm
6.5'' 1200×234 143.40×79.32mm
5.5'' 1440×234 121.68×68.45mm
H W
W ≈ 22.1×尺寸(mm) H ≈ 12.5×尺寸(mm)
播放机 — 触摸屏 (1)
❖ 常见触摸屏类型
表面 声波式
电阻式
触摸屏
红外式
电容式
播放机 — 触摸屏 (2)
❖ 各种触摸屏的优缺点比较
电阻式触摸屏 优点 定位准确
缺点 怕刮，易损
播放机 — 触摸屏 (3)
❖ 各种触摸屏的优缺点比较
如艺术家、专辑名等。
根本概念 — 视频文件格式
MPEG1: VCD采用的视频格式 MPEG2: SVCD、DVD采用的视频格式 MPEG4: 一种针对DVD的压缩视频格式
MPEG
MPEG4的“合法盗版”
DivX
Money！
常见的视频/图片格式
JPEG
XviD
DivX的对头 Free！☺
根本概念 — 音频碟片格式(1)
根本概念 — 刻录碟格式(1)
❖ CD刻录碟格式?
CD 刻录碟
CD-R 一次性刻录碟 R: Recordable 可刻录的。
CD-RW 可反复刻录碟
RW: ReWritable 可重复写的。
根本概念 — 刻录碟格式(2)
❖ DVD刻录碟格式?
