高级技师 PLC 操作技能习题集设计、一、PLC 设计、安装与调试1.设计控制具有跳跃循环的液压动力滑台，并进行模拟安装与调试。
（1）工艺任务该液压动力滑台的工作循环、油路系统和电磁阀通断表如图1-1 所示。
SQ1 为原位行程开关，SQ2 为工进行程开关。
在整个工进过程中，SQ2 一直受压，故采用长挡铁。
SQ3 为加工终点行程开关。
假设液压泵电动机已启动（启动电动机不属设计范围）。
（2）控制要求①工作方式设置为自动循环、手动、单周期。
②设有电源指示，工进、快进、快退工作状态指示。
③有必要的电气保护和联锁。
④自动循环或单周运行时应按图 1-1 所示顺序动作。
说明如下：按启动按钮 SB1 后，滑台即从起点开始进入循环，直至压 SQ3 后滑台自动退回原位；也可按快退按钮 SB2，使滑台在其他任何位置上立即退回原位。
1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）#4：PLC梯形图2.用 PLC 控制具有跳跃循环的液压动力滑台的设计，并进行模拟安装与调试。
（1）控制要求①工作方式设置为两周循环及手动方式。
②设有电源指示，以及工进、快进、快退工作状态指示。
③有必要的电气保护和联锁。
④两周循环应按图 1-2 所示顺序动作。
说明如下a、按启动按钮 SB1 后，滑台即从起点开始进入两周循环，直至压终点限位开关 SQ3，第一次压时要求滑台停 1S 后自动退回原位，在原位停 5S 后开始第二次循环，第二次压终点限位开关 SQ3 时要求滑台停 2S 后才自动退回原位。
b、如需停止，可按快退按钮 SB2，使滑台在其他任意位置上立即退回原位。
1# 答题纸#1：PLC控制的主/控电路图（或系统框图、功能图等方案图）##申领人：年月日3#答题纸##3-2：绘制PLC的I／O接线图：（如PLC控制系统主/控电路图已明确，可省略）试题三、.用PLC控制自控成型机的设计。
上海市_维修电工_高级_三级_2013年 03月_V4.0 最新版_操作技能鉴定_2.3.1试题单
《维修电工》（三级）试题单试题代码：2.3.1试题名称：用PLC实现污水处理过程的自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。
控制要求：按SB7选择按钮选择废水的程度（0为轻度，1为重度），按SB1（启动按钮）启动污水泵，污水到位后由PC机发出污水到位信号，关闭污水泵，启动一号除污剂泵，一号除污剂到位后由PC机发出除污剂到位信号，关闭一号除污剂泵，如果是轻度污水，启动搅拌泵；如果是重度污水，启动二号除污剂泵，二号除污剂到位后又PC机发出二号除污剂到位信号，关闭二号除污剂泵，启动搅拌机，延时6秒，关闭搅拌泵，启动放水泵，防水到位后由PC机发出放水到位信号，关闭放水泵，延时1秒，开启罐底的门，污物自动落下，计数器自动累加1，延时4秒关门，此后延时2秒，当计数器值不为3时，继续第二次排污工艺。
当计第1页共3页第2页 共3页 数器累加到3时，计数器自动清零，并且小车启动，将该箱运走，调换成空箱，换箱需要6秒时间，换箱完成后开始第二次排污工艺。
如果按过SB2（停止按钮），则在关闭罐底的门后，延时2秒整个工艺停止。
仿真动画(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、操作要求(1) 画出正确的控制流程图；(2) 写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；(5) 未经允许擅自通电，造成设备损坏者该项目零分；第3页共3页。
上海高级维修电工1+X PLC应用技术

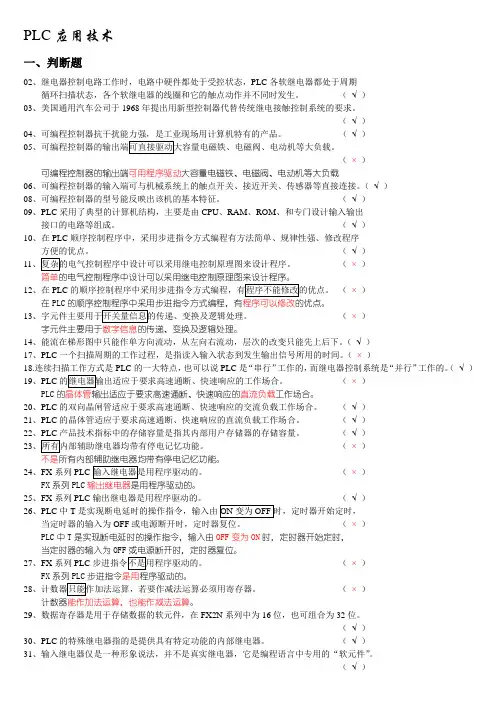

PLC应用技术一、判断题02、继电器控制电路工作时，电路中硬件都处于受控状态，PLC各软继电器都处于周期循环扫描状态，各个软继电器的线圈和它的触点动作并不同时发生。
（√）03、美国通用汽车公司于1968年提出用新型控制器代替传统继电接触控制系统的要求。
（√）04（√）05（×）可编程控制器的输出端可用程序驱动大容量电磁铁、电磁阀、电动机等大负载06、可编程控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。
（√）08、可编程控制器的型号能反映出该机的基本特征。
（√）09、PLC采用了典型的计算机结构，主要是由CPU、RAM、ROM、和专门设计输入输出接口的电路等组成。
（√）10、在PLC顺序控制程序中，采用步进指令方式编程有方法简单、规律性强、修改程序方便的优点。
（√）11（×）简单的电气控制程序中设计可以采用继电控制原理图来设计程序。
12、在PLC（×）在PLC的顺序控制程序中采用步进指令方式编程，有程序可以修改的优点。
13（×）字元件主要用于数字信息的传递、变换及逻辑处理。
14、能流在梯形图中只能作单方向流动，从左向右流动，层次的改变只能先上后下。
（√）17、PLC一个扫描周期的工作过程，是指读入输入状态到发生输出信号所用的时间。
（×）18.PLC的一大特点，也可以说PLC是“串行”工作的，而继电器控制系统是“并行”工作的。
（√）19、PLC（×）PLC的晶体管输出适应于要求高速通断、快速响应的直流负载工作场合。
20、PLC的双向晶闸管适应于要求高速通断、快速响应的交流负载工作场合。
（√）21、PLC的晶体管适应于要求高速通断、快速响应的直流负载工作场合。
（√）22（√）23（×）不是所有内部辅助继电器均带有停电记忆功能。
24、FX系列PLC（×）FX系列PLC输出继电器是用程序驱动的。
25、FX系列PLC输出继电器是用程序驱动的。
高级电工plc考试试题
高级电工plc考试试题一、单项选择题（每题2分，共10题，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板2. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 外部输入输出设备C. 电源电压D. 程序存储器大小3. 在PLC中，常闭触点的符号表示为（）。
A. ⊕B. ⊗C. ⊘D. ⊚4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 继电器D. 显示器5. PLC的输出设备中，用于控制交流电动机的是（）。
A. 接触器B. 继电器C. 电磁阀D. 定时器6. PLC编程语言中，梯形图的主要特点是（）。
A. 易于编程B. 易于阅读和理解C. 易于调试D. 以上都是7. PLC中，用于实现时间控制的指令是（）。
A. 计数器指令B. 定时器指令C. 比较指令D. 算术运算指令8. PLC系统中，用于实现数据存储的元件是（）。
A. 累加器B. 寄存器C. 计数器D. 定时器9. PLC的I/O模块中，DI表示（）。
A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出10. PLC的程序存储器中，RAM和ROM的主要区别是（）。
A. RAM可读写，ROM只读B. RAM只读，ROM可读写C. RAM可读写，ROM不可读写D. RAM和ROM都可读写二、多项选择题（每题3分，共5题，共15分）1. PLC的主要功能包括（）。
A. 逻辑控制B. 顺序控制C. 定时控制D. 计数控制2. PLC的编程元件包括（）。
A. 输入继电器B. 输出继电器C. 辅助继电器D. 定时器/计数器3. PLC的输入设备可以是（）。
A. 按钮B. 接近开关C. 温度传感器D. 压力传感器4. PLC的输出设备可以是（）。
A. 指示灯B. 接触器C. 电磁阀D. 变频器5. PLC的通信功能可以实现（）。
A. 远程监控B. 数据交换C. 程序下载D. 故障诊断三、判断题（每题2分，共5题，共10分）1. PLC的扫描周期是固定的。
维修电工高级工plc试题及答案
维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。
8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。
第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。
2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。
编写一个 PLC 程序，实现上述功能。
第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。
（完整）高级电工PLC实操题
（完整）高级电工PLC实操题高级电工PLC实操题PLC可逆运行能耗制动控制考题内容：PLC可逆运行能耗制动控制1、按SB1，KM1合，电机正转。
2、按SB2，KM2合，电机反转。
3、按SB3，KM1或KM2停，能耗制动。
（由考评员设定制动时间）4、FR动作，KM1或KM2释放电机自由停车。
5、电机控制符合要求，或模拟屏显示正确。
输出分配： KM1 Y0KM2 Y1KM3 Y26、画主回路图并接线。
（1）I/O输入、输出分配X0 SB1（正转）Y0 KM1X1 SB2（反转）Y1 KM2X2 SB3（能耗制动）Y2 KM3X3 FR（热继电保护）（3）主回路电路图U V W N D (4)步进状态图Y1S0（5）编写程序：LD M8000 SET S0 STL S0LD X3ZRST Y0 Y2 ZRST S20 S23LD X0ANI Y1SET S20LD X1ANI Y0SET S21STL S20LDI Y1OUT Y0LD X2SET S22STL S21LDI Y0OUT Y1LD X2SET S22STL S22OUT TO K3LD T0SET S23STL S23LDI Y0ANI Y1OUT Y2OUT T1 K20LD T1OUT S0RETEND考试内容：交通灯PLC自动控制行向；红色30秒绿色20秒绿闪5秒黄色5秒要求：绿色20秒绿闪5秒黄色5秒红色30秒一、行向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。
二、列向红灯亮30秒，绿灯亮20秒，绿灯闪5秒（周期1秒），黄灯亮5秒。
三、模拟屏显示：行向 Y0-----红灯 Y1-----绿灯 Y2-----黄灯。
列向 Y3-----红灯 Y4-----绿灯 Y5-----黄灯。
四、手动控制时，行、列均黄灯闪烁（周期1秒）。
参考答案：（1）I/O输入、输出分配Y0-----行向红灯X0-----起动Y1-----行向绿灯Y2-----行向黄灯X1-----停止Y3-----列向红灯Y4-----列向绿灯X2-----手动/自动Y2-----列向黄灯（2）PLC输入、输出图（画出）T21 K5 Y2Y5（4）编写指令LD M8000 SET S0STL S0LD X1OR M0LD X2 PLS M0ANI T21 OUT T20 K5 AND T20 OUT T21 OUT Y2 OUT Y5 ZRST CO C1 ZRST Y0 Y5 ZRST S20 S34 LD X0 ANI X1SET S20 SET S30 STL S20 OUT Y0OUT T0 K300 LD T0 SET S21 STL S21 OUT Y1OUT T1 K200 LD T1 SET S22 STL S22 OUT T2 K5 LD T2 SET S23 STL S23 OUT C0 K5 OUT Y1OUT T3 K5 LD T3ANI C0RST C0OUT S22LD T3AND C0SET S24STL S24OUT Y2OUT T4 K50 LD T4OUT S20STL S30OUT Y4OUT T10 K200 LD T10SET S31STL S31OUT T11 K5 LD T11SET S32STL S32OUT C1 K5 OUT Y4OUT T12 K5 LD T12SET S33STL S33RST C1OUT Y5OUT T13 K50 LD T13SET S34STL S34OUT Y3OUT T14 K300 LD T14OUT S30RETEND（5）接线（6）运行考试内容：简易机械手PLC控制示意图如下：说明：1、机械手的工作是从A点将工件移到B点2、控制方式：1）手动操作：将机械手复归至原点位置。
