桩的基本知识
桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。 一般由底盘、导向杆、起吊设备、撑杆等组成。 根据桩的长度、桩锤的高度及施工条件等选择桩架和确定桩架高度。桩架高度=桩长+桩锤高度+滑轮组高。桩架用钢材制作，按移动方式有轮胎式、履带式、轨道式等。
埋设护筒和制备泥浆钻孔前，在现场放线定位，按桩位挖去桩孔表层土，并埋设护筒。护筒高2m左右，上部设1～2个溢浆孔，是用厚4～8mm钢板制成的圆筒，其内径应大于钻头直径200mm。护筒的作用是固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。
在钻孔过程中，向孔中注入相对密度为1.1～1.5的泥浆，使桩孔内孔壁土层中的孔隙渗填密实，避免孔内漏水，保持护筒内水压稳定；泥浆相对密度大，加大了孔内的水压力，可以稳固孔壁，防止塌孔；通过循环泥浆可将切削的泥石渣悬浮后排出，起到携砂、排土的作用。
接桩的方法目前有三种：焊接法、法兰螺栓连接法、硫磺浆锚法。
压桩与打桩相比:由于避免了锤击应力，桩的混凝土强度及其配筋只要满足吊装弯矩和使用期受力要求就可以，因而桩的断面和配筋可以减小;压桩引起的挤土也小的多，因此压桩是软土地区一种较好的沉桩方法。
（三）振动沉桩的施工方法
工作原理：其主要装置为振动器，利用振动器所产生的激振力，使桩身产生高频振动。这时桩在其自重或很小的附加压力作用下沉入土中，或是在较小的提升力作用下而拔出土。
(二) 泥浆护壁成孔灌注桩
泥浆护壁成孔是利用泥浆保护稳定孔壁的机械钻孔方法。它通过循环泥浆将切削碎的泥石渣屑悬浮后排出孔外，适用于有地下水和无地下水的土层。
成孔机械有潜水钻机、冲击钻机、冲抓锥等。
泥浆护壁成孔灌注桩的施工工艺流程：测定桩位、埋设护筒、桩机就位、制备泥浆、机械(潜水钻机、冲击钻机等)成孔、泥浆循环出渣、清孔、安放钢筋骨架、浇筑水下混凝土。 埋设护筒和制备泥浆
当桩的中心距大于4倍桩的边长或直径时，可采用上述两种打法，或逐排单向打设。
根据基础的设计标高和桩的规格，宜按先深后浅、先大后小、先长后短的顺序进行打桩。
C.打桩工艺顺序：
设置标尺→桩架就位→吊桩就位→扣桩帽、落锤、脱吊钩→低锤轻打→正式打（接桩，截桩，静、动载试验，承台施工）。
要点：采用重锤低击，开始要轻打；连续施打，减少回弹固结；注意贯入度变化，做好打桩记录（编号、每米锤击数、桩顶标高、最后贯入度…）；如遇异常情况（贯入度剧变；桩身突然倾斜、位移、回弹；桩身严重裂缝或桩顶破碎），暂停施打，与有关单位研究处理。
(四) 水冲法沉桩（射水沉桩）的施工方法
射水沉桩方法往往与锤击（或振动）法同时使用，具体选择应视土质情况而定。必须注意，不论采取任何射水施工方法，在沉入最后阶段1~1.5m至设计标高时，应停止射水，用锤击或振动沉入至设计深度，以保证桩的承载力。
（一）干作业钻孔灌注桩
干作业成孔一般采用螺旋钻机钻孔。螺旋钻头外径分别为Φ400mm、Φ500mm、Φ600mm，钻孔深度相应为12m、10m、8m。适用于成孔深度内没有地下水的一般粘土层、砂土及人工填土地基，不适于有地下水的土层和淤泥质土。
冲抓锥成孔；冲抓锥锥头上有一重铁块和活动抓片，通过机架和卷扬机将冲抓锥提升到一定高度，下落时松开卷筒刹车，抓片张开，锥头便自由下落冲入土中，然后开动卷扬机提升锥头，这时抓片闭合抓土。冲抓锥整体提升至地面上卸去土渣，依次循环成孔。
冲抓锥成孔施工过程、护筒安装要求、泥浆护壁循环等与冲击成孔施工相同。适用于松软土层(砂土、粘土)中冲孔，但遇到坚硬土层时宜换用冲击钻施工。
（二）按挤土状况分为非挤土桩、部分挤土桩和挤土桩。
沉管法、爆扩法施工的灌注桩、打入（或静压）的实心混凝土预制桩、闭口钢管桩或混凝上管桩 属于挤土桩。
冲击成孔法、钻孔压注法施工的灌注桩、预钻孔打入式预制桩、混凝土 ( 预应力混凝土 ) 管桩、 H 型钢桩、敞口钢管桩等属 于部分挤土桩。
干作业法、泥浆护壁法、套管护壁法施工的灌注桩属非挤土桩。
Байду номын сангаас一、概况
过去以预制桩为主，除钢筋混凝土方桩外，还采用预应力混凝土桩、钢管桩等，有的预应力钢筋混凝土桩，长度达70余米。近年来，灌注桩得到很大发展，有冲孔、钻孔、挖孔等，且大直径钻孔灌注桩愈来愈受到重视，发展较快；此外，还发展了一些新的成桩工艺，如钻孔压浆成桩法等。同时，在预防沉桩对周围环境的影响及灌注桩的质量检验等方面都有长足的进步。
（一）锤击沉桩的施工方法（打入法）
锤击沉桩的施工方法是利用桩锤落到桩顶上的冲击力来克服土对桩的阻力，使桩沉到预定的深度或达到持力层的一种打桩施工方法。锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度快，机械化程度高，适用范围广，但施工时有冲撞噪声和对地表层有振动，在城区和夜间施工有所限制。
打桩机械
打桩机具主要包括桩锤、桩架和动力装置三个部分。
三、预制桩施工方法
预制桩包括混凝土预制桩、钢桩两种。混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混凝土空心管桩。钢桩有钢管桩、H型钢桩、其他异性钢桩。
钢筋混凝土预制桩施工前，应根据施工图设计要求、桩的类型、成孔过程对土的挤压情况、地质探测和试桩等资料，制定施工方案。其主要内容包括：确定施工方法，选择打桩机械，确定打桩顺序，桩的预制、运输，以及沉桩过程中的技术和安全措施。
端承桩是穿过软弱土层而达到坚硬土层或岩层上的桩，上部结构荷载主要由岩层阻力承受；施工时以控制贯入度为主，桩尖进入持力层深度或桩尖标高可作参考。
摩擦桩完全设置在软弱土层中，将软弱土层挤密实，以提高土的密实度和承载能力，上部结构的荷载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力共同承受，施工时以控制桩尖设计标高为主，贯入度可作参考。
4、浇筑水下混凝土
泥浆护壁成孔灌注混凝土的浇筑是在水中或泥浆中进行的，故称为浇筑水下混凝土。水下混凝土宜比设计强度提高一个强度等级，必须具备良好的和易性，配合比应通过试验确定。
水下混凝土浇筑常用导管法。浇筑时，先将导管内及漏斗灌满混凝土，其量保证导管下端一次埋入混凝土面以下0.8m以上，然后剪断悬吊隔水栓的钢丝，混凝土拌和物在自重作用下迅速排出球塞进入水中。
（三）按施工方法分为预制桩、灌注桩。
预制桩是在工厂或施工现场制成的各种形式的桩，用沉桩设备将桩打入、压入或振入土中，或有的用高压水冲沉入土中。根据沉入土中的方法，可分打入桩（锤击沉桩）、水冲沉桩、振动沉桩和静力压桩等；
灌注桩是在施工现场的桩位上用机械或人工成孔，放入钢筋骨架，然后在孔内灌注混凝土而成。根据成孔方法的不同分为挖孔、钻孔、冲孔灌注桩，套管成孔灌注桩（沉管灌注桩）及爆扩成孔灌注桩等。
（二）静力压桩的施工方法
静力压桩是在均匀软弱土中利用压桩架（型钢制作）的自重和配重，由钢丝绳、滑轮和压梁，将整个桩机的重力(800～1500kN)反压在桩顶上，以克服桩身下沉时与土的摩擦力，迫使预制桩下沉，将桩逐节压入土中的一种沉桩方法。这种沉桩方法无振动、无噪音、对周围环境影响小，适合在城市中施工。 压桩施工一般采取分节压入、逐段接长的施工方法。
利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩；利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。
1、锤击沉管灌注桩
锤击沉管灌注桩施工要点：桩尖与桩管接口处应垫麻(或草绳)垫圈，以防地下水渗入管内和作缓冲层。沉管时先用低锤锤击，观察无偏移后，才正常施打。拔管前，应先锤击或振动套管，在测得混凝土确已流出套管时方可拔管。桩管内混凝土尽量填满，拔管时要均匀，保持连续密锤轻击，并控制拔管速度，一般土层以不大于1m/min为宜，软弱土层与软硬交界处，应控制在0.8m/min以内为宜。 在管底未拔到桩顶设计标高前，倒打或轻击不得中断，注意使管内的混凝土保持略高于地面，并保持到全管拔出为止。
2、成孔
潜水钻机成孔。潜水钻机是一种旋转式钻孔机，其防水电机变速机构和钻头密封在一起，由桩架及钻杆定位后可潜入水、泥浆中钻孔。注入泥浆后通过正循环或反循环排渣法将孔内切削土粒、石渣排至孔外。
潜水钻机成孔排渣有正循环排渣和泵举反循环排渣两种方式。正循环排渣法:在钻孔过程中，旋转的钻头将碎泥渣切削成浆状后，利用泥浆泵压送高压泥浆，经钻机中心管、分叉管送入到钻头底部强力喷出，与切削成浆状的碎泥渣混合，携带泥土沿孔壁向上运动，从护筒的溢流孔排出。泵举反循环排渣法:砂石泵随主机一起潜入孔内，直接将切削碎泥渣随泥浆抽排出孔外。
钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移。
钻孔至规定要求深度后，进行孔底清土。清孔的目的是将孔内的浮土、虚土取出，减少桩的沉降。方法是钻机在原深处空转清土，然后停止旋转，提钻卸土。
钢筋骨架的主筋、箍筋、直径、根数、间距及主筋保护层均应符合设计规定，绑扎牢固，防止变形。用导向钢筋送入孔内，同时防止泥土杂物掉进孔内。钢筋骨架就位后，应立即灌注混凝土，以防塌孔。灌注时，应分层浇筑、分层捣实，每层厚度50～60cm。
（4）接通现场的水、电管线，准备好施工机具；做好对桩的质量检验。
（5）进行打桩试验：≮2根，检验工艺、设备是否符合要求。
B.打桩顺序
根据桩的密集程度，打桩顺序一般分为逐段打设、自中部向四周打设和由中间向两侧打设三种。
当桩的中心距不大于4倍桩的直径或边长时，应由中间向两侧对称施打，或由中间向四周施打。
二、桩基础构造及分类
桩基础是一种常用的深基础形式，它由基桩和连接于桩顶的承台共同组成。若桩身全部埋于土中，承台底面与土体接触，则称为低承台桩基，若桩身上部露出地面而承台底位于地面以上，则称为高承台桩基。建筑桩基通常为低承台桩基础，而在桥梁、码头工程中常用高承台桩基础。
(一) 按受力情况分为端承桩、摩擦桩。
(三) 沉管灌注桩（套管成孔灌注桩）
沉管灌注桩是利用锤击打桩设备或振动沉桩设备，将带有钢筋混凝土的桩尖(或钢板靴)或带有活瓣式桩靴的钢管沉入土中(钢管直径应与桩的设计尺寸一致)，造成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩。
项目一桩基础工程基本知识
单元五桩基础工程施工单元概述：一般情况下，工业与民用建筑物多采用浅基础，它造价低廉，施工简便。
当遇到天然浅土层软弱，可以采用各种地基处理的方法进行人工加固，从而形成人工处理地基浅基础。
如果是土层软弱，建筑物为高层建筑、上部荷载很大的工业建筑或者对变形和稳定有严格要求的一些特殊建筑，无法采用浅基础时，则经过技术经济比较后就要采用深基础。
桩基础是一种最常用的深基础形式之一，适用范围很广。
本单元将重点介绍桩基础的施工。
学习目标：1、了解桩基础的组成、作用和分类；钢筋混凝土预制桩的预制、起吊和运输工作，能根据具体情况正确选择沉桩方法、沉桩设备和沉桩顺序，正确的选择接桩方法；掌握预制桩施工工艺和施工要点。
2、了解灌注桩的种类、特点和适用性。
掌握沉管灌注桩的施工工艺流程、质量控制；熟悉泥浆护壁成孔灌注桩护筒的作用及要求，水下浇筑混凝土方法?。
3、熟悉桩基工程常见的质量通病及防治措施；熟悉桩基础的检测和桩基础工程施工方案。
4、了解桩基工程施工方案编制方法，熟悉泥浆护壁成孔灌注桩专项施工方案的编制。
具有组织地基处理及桩基础施工的能力；能够编制桩基工程的专项施工方案。
学习重点：1、预制桩施工：预制桩的制作、起吊、运输、堆放等施工方法；打桩的质量控制。
2、灌注桩施工：钻孔灌注桩、沉管灌注桩和人工挖孔桩的施工方法、质量要求及施工中常见问题的分析与处理。
3、桩基础的检测内容、验收等的相关知识。
教学建议：1、每周安排一次多媒体教学，运用现代教学手段，采用ppt课件，穿插一些现场施工图片，播放一些桩基础施工工艺flash动画演示或现场施工工艺录像，使学生加强感性认识。
2、力求理论紧密联系实践，每章安排一次施工现场参观，进行现场模拟教学。
3、实习课安排在建筑施工工地进行，结合工程实际，增强实习效果，使学生最大限度的实现学习目标。
4、本单元学习建议采用项目教学法、案例教学法。
关键词桩基础Pile Foundation；灌注桩cast-in-place pile预制钢筋混凝土桩Pre-cast reinforced concrete piles；施工工艺Construction Technology；质量控制 Quality Control；钻孔灌注桩 Bored piles；质量通病Common Quality Defect ；振动灌注桩vibro-pile；检测与验收 Inspection and Acceptance项目一桩基础工程基本知识【职业能力目标】桩基础是一种常用的深基础形式，适用范围很广。
桩的基本知识继续教育答案
第1题预应力管桩在施工工程中，可能出现以下哪种质量问题A.桩身缩径B.桩身夹泥C.桩身扩径D.桩身开裂答案:D您的答案：D题目分数：4此题得分：4.0批注：第2题基坑支护中的护坡桩，主要承受以下何荷载A.竖向抗压B.竖向抗拔C.水平荷载D.复合荷载答案:C您的答案：C题目分数：4此题得分：4.0批注：第3题单桩竖向抗压极限承载力，主要取决于一下那种因素A.桩身强度和地基土强度B.桩身尺寸和地下水位C.桩身尺寸和地基土深度D.桩身强度和地基土深度答案:A您的答案：A题目分数：4此题得分：4.0批注：第4题在极限荷载作用下，桩顶荷载由桩侧承端的桩是A.？端承摩擦桩B.摩擦桩C.摩擦端承桩D.端承桩答案:B您的答案：B题目分数：4此题得分：4.0批注：第5题施工时无噪音，无振动，对周围环境干扰小，适合城市中施工的是A.锤击沉桩B.振动沉桩C.射水沉桩D.静力压桩答案:D您的答案：D题目分数：4此题得分：4.0批注：第6题以下方法，不能提高抗拔桩的抗拔承载力的是A.扩大桩端B.增加桩长C.增大桩径D.缩小桩径答案:D您的答案：D题目分数：4此题得分：4.0批注：第7题下面选项中，那个选项对桩的水平承载力没有影响A.桩身材料强度B.？桩侧土质条件C.桩的入土深度D.桩的入水深度答案:D您的答案：D题目分数：4此题得分：4.0批注：第8题下列那个因素不影响桩的荷载传递A.桩端土与桩周土的刚度比B.桩身刚度与桩侧刚度之比C.？？桩的长径比D.桩的长度与桩周土层数之比答案:D您的答案：D题目分数：4此题得分：4.0批注：第9题下列曲线为预制桩静载试验曲线，其情况可能如下A.均匀土中的摩擦桩B.嵌入坚实基岩的端承桩C.孔底有淤泥的摩擦桩D.孔底有虚土的摩擦桩答案:D您的答案：D题目分数：4此题得分：4.0批注：第10题按桩的承载形状对桩进行分类，桩的类型可分为A.摩擦型桩和端承型桩B.抗压桩和抗拔桩C.主动桩和被动桩D.基础桩和维护桩答案:A您的答案：A题目分数：4此题得分：4.0批注：第11题桩顶竖向荷载由桩侧阻力承担70%，桩端阻力承担30%，改桩属于A.端承桩B.摩擦桩C.摩擦端承桩D.端承摩擦桩答案:D您的答案：D题目分数：4此题得分：4.0批注：第12题静力压桩法沉桩过程中要认真记录桩入土深度和下列哪项的关系A.标高B.贯入度C.垂直度D.压力表读数答案:B您的答案：B题目分数：4此题得分：4.0批注：第13题裙桩基础中的单桩称为A.单桩基础B.桩基C.复合装置D.基桩答案:D您的答案：D题目分数：4此题得分：4.0批注：第14题沉管灌注桩在施工过程中，拔管速度过快不会引起哪项问题A.缩颈B.夹泥C.断桩D.吊脚桩答案:D您的答案：D题目分数：4此题得分：4.0批注：第15题单桩竖向抗拔承载力主要取决于如下几项A.桩身强度B.地基土强度C.桩侧阻力D.桩身自重E.桩抗剪能力答案:A,D您的答案：A,D题目分数：4此题得分：4.0批注：第16题设计采用的竖向受压桩的承载力标准值确定方法有：A.单桩静载试验B.高应变法C.原位测试D.经验参数E.低应变法答案:A,C,D您的答案：A,C,D题目分数：4此题得分：4.0批注：第17题桩身完整性包含哪些指标A.桩的承载能力B.桩身界面尺寸的相对变化C.桩身材料密实性D.桩身材料的连续性E.桩周土的分界面答案:B,C,D您的答案：B,C,D题目分数：6此题得分：6.0批注：第18题桩身出现水平整合型裂缝或断裂，竖向抗压承载能力可能满足设计要求，但存在哪方面的隐患。
桩的基本知识继续教育试卷答案
第1题预应力管桩在施工工程中,可能出现以下哪种质量问题A、桩身缩径B、桩身夹泥C、桩身扩径D、桩身开裂答案:D您得答案:D题目分数:4此题得分:4、0批注:第2题基坑支护中得护坡桩,主要承受以下何荷载A、竖向抗压B、竖向抗拔C、水平荷载D、复合荷载答案:C您得答案:C题目分数:4此题得分:4、0批注:第3题单桩竖向抗压极限承载力,主要取决于一下那种因素A、桩身强度与地基土强度B、桩身尺寸与地下水位C、桩身尺寸与地基土深度D、桩身强度与地基土深度答案:A您得答案:A题目分数:4此题得分:4、0批注:第4题在极限荷载作用下,桩顶荷载由桩侧承端得桩就是A、？端承摩擦桩B、摩擦桩C、摩擦端承桩D、端承桩答案:B您得答案:B题目分数:4此题得分:4、0批注:第5题施工时无噪音,无振动,对周围环境干扰小,适合城市中施工得就是A、锤击沉桩B、振动沉桩C、射水沉桩D、静力压桩答案:D您得答案:D题目分数:4此题得分:4、0批注:第6题以下方法,不能提高抗拔桩得抗拔承载力得就是A、扩大桩端B、增加桩长C、增大桩径D、缩小桩径答案:D您得答案:D题目分数:4此题得分:4、0批注:第7题下面选项中,那个选项对桩得水平承载力没有影响A、桩身材料强度B、？桩侧土质条件C、桩得入土深度D、桩得入水深度答案:D题目分数:4此题得分:4、0批注:第8题下列那个因素不影响桩得荷载传递A、桩端土与桩周土得刚度比B、桩身刚度与桩侧刚度之比C、？？桩得长径比D、桩得长度与桩周土层数之比答案:D您得答案:D题目分数:4此题得分:4、0批注:第9题下列曲线为预制桩静载试验曲线,其情况可能如下A、均匀土中得摩擦桩B、嵌入坚实基岩得端承桩C、孔底有淤泥得摩擦桩D、孔底有虚土得摩擦桩答案:D您得答案:D题目分数:4此题得分:4、0批注:第10题按桩得承载形状对桩进行分类,桩得类型可分为A、摩擦型桩与端承型桩B、抗压桩与抗拔桩C、主动桩与被动桩D、基础桩与维护桩答案:A您得答案:A题目分数:4此题得分:4、0批注:桩顶竖向荷载由桩侧阻力承担70%,桩端阻力承担30%,改桩属于A、端承桩B、摩擦桩C、摩擦端承桩D、端承摩擦桩答案:D您得答案:D题目分数:4此题得分:4、0批注:第12题静力压桩法沉桩过程中要认真记录桩入土深度与下列哪项得关系A、标高B、贯入度C、垂直度D、压力表读数答案:B您得答案:B题目分数:4此题得分:4、0批注:第13题裙桩基础中得单桩称为A、单桩基础B、桩基C、复合装置D、基桩答案:D您得答案:D题目分数:4此题得分:4、0批注:第14题沉管灌注桩在施工过程中,拔管速度过快不会引起哪项问题A、缩颈B、夹泥C、断桩D、吊脚桩答案:D您得答案:D题目分数:4此题得分:4、0批注:第15题单桩竖向抗拔承载力主要取决于如下几项A、桩身强度B、地基土强度C、桩侧阻力D、桩身自重E、桩抗剪能力答案:A,D您得答案:A,D题目分数:4此题得分:4、0批注:第16题设计采用得竖向受压桩得承载力标准值确定方法有:A、单桩静载试验B、高应变法C、原位测试D、经验参数E、低应变法答案:A,C,D您得答案:A,C,D题目分数:4此题得分:4、0批注:第17题桩身完整性包含哪些指标A、桩得承载能力B、桩身界面尺寸得相对变化C、桩身材料密实性D、桩身材料得连续性E、桩周土得分界面答案:B,C,D您得答案:B,C,D题目分数:6此题得分:6、0批注:第18题桩身出现水平整合型裂缝或断裂,竖向抗压承载能力可能满足设计要求,但存在哪方面得隐患。

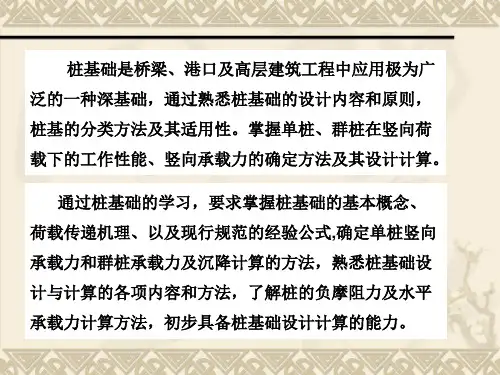

桩基础的基本知识及施工
1、施工比浅基础复杂，工程造价较高； 2、以打入等方式设桩存在振动及噪音等环境问题，而以成孔 灌注方式设桩常对场地环境卫生带来影响；
3、桩基础的工作机理比较复杂，设计计算方法相对不完善。
桩基础的适用范围：
通常对于下列情况，可考虑采用桩基础方案：
❖ 荷载较大，地基上部土层软弱，适宜的地基持力层位置较深， 采用浅基础或人工地基在技术、经济上不合理时；
影
和沉降量。
响
分
非挤土桩：钻孔灌注桩、机挖灌注桩等，在成桩过程中清除孔
类
中土体，桩周土不受排挤作用，并可能向桩孔内移动，使土的
抗剪强度降低，桩侧摩阻力有所减小。
挤土效应：
在饱和软土中进行密集群桩施工将导致： ❖ 土中超空隙水压力剧增（可达上覆土压的1.4倍，甚至更高）； ❖ 地表隆起； ❖ 浅层土体发生水平位移（影响范围1倍桩长以上）； ❖ 深层土体位移； ❖ 先打设的桩被抬起、挤扁，甚至弯曲、断裂。
按
过程中将桩位处的土体大量排挤开，使土的结构严重扰动破
成
坏，对土的强度和变形性质影响较大，计算中采用原状土扰
桩
动后再恢复的强度指标来估算桩的承载力和沉降量。
对
土
部分挤土桩：冲击成孔灌注桩、预钻孔打入式预制桩、H型钢
层
桩等，在成桩过程中对桩周土体稍有排挤作用，但土的强度和变形
的
性质变化不大，一般可用原状土测得的强度指标来估算桩的承载力
二、按施工方法分类
预制桩
锤击 振动 静压
打入桩
10次锤击
振入桩 贯入度：10～50mm/阵 1分钟
压入桩 采用无噪音机械压入，多用于地基加固
按 施
螺旋 螺旋桩 钻孔桩
机械成孔
第三章桩基础
( 二 ) 灌注桩
灌注桩是在现场地基中钻挖桩孔, 然后浇筑 灌注桩 钢筋混凝土或混凝土而成的桩。灌注桩可选 择适当的钻具设备和施工方法而适用于各种 类型的地基土, 并可做成较大直径以提高桩 的承载力, 可避免预制桩打桩时对周围土体 的挤压影响和振动及噪声对周围环境的影响。 但在成孔成桩过程中应采取相应的措施和方 法保证孔壁的稳定和提高桩体的质量。
一、按承载性状分类
结构物荷载通过桩基础传递给地基。
垂直荷载一般将由桩底土层抵抗力和桩侧与 垂直荷载 土产生的摩阻力来支承。由于地基土的分层 和其物理力学性质不同 , 桩的尺寸和设置在 土中方法不同 , 都会影响桩的受力状态。 水平荷载一般由桩和桩侧土的水平抗力来支 水平荷载 承 , 而桩承受水平荷载能力 桩承受水平荷载能力是与桩轴线方向 桩承受水平荷载能力 的倾斜度有关 。
第二节 桩和桩基础的分类
为满足结构物的要求 , 适应地基的特点 , 随着科学技术的发展 , 在工程实践中已 形成了各种类型的桩基础 , 它在本身构 造上和桩土相互作用性能上都具有各自 的特点。 学习桩和桩基础 分类及其构造 , 目的是 掌握其特点以使设计和施工时更好地注 意发挥桩基础的特长。
一、按承台位置分类
以上情况也可以采用其他型式的深基础 , 但桩基础由于耗用 材料少、施工快速简便 , 达到坚 实土层时, 就需要用较多、较长的桩来传 递荷载 , 且这时的桩基础沉降量较大 , 稳定性也稍差 ; 当覆盖层很薄时 , 桩的稳定性也会有问 题 , 就不一定是最佳的基础形式 , 应经 过多方面的比较才能确定优选的方案。
二、按施工方法分类
基桩的施工方法不同 , 不仅在于采用的 机具和工艺过程的不同 , 而且将影响桩 与桩周土接触边界处的状态 , 也影响桩 土间的共同作用性能。桩的施工方法种 类较多 , 但基本形式为沉桩(预制桩 ) 和 灌注桩。
桩基础
2、桩的分类
按承载性状分：
摩擦型桩
桩侧和桩端阻力的大小以 及它们分担荷载的比例
端承型桩
2、桩的分类
软塑 可塑
软塑 密实砂土
岩石
（a）摩擦桩
（b）端承摩擦桩
（c）端承桩
（d）摩擦端承桩
2、桩的分类
按成桩方法分：
非挤土桩 根据成桩方法 和挤土效应 部分挤土桩 挤土桩
2、桩的分类
螺旋钻孔灌注桩施工示意图
（三）振动沉桩
—依靠偏心振动力打桩。振动器与桩顶 相连，振动力通过桩身传给地基。 适用于少粘性土、软土，不宜用于砾石 土、密实的粘性土。
（四）水冲沉桩：
高压水经射水管射水冲松桩尖下面的土 层，以减小桩下沉的阻力。 用于砂土、砂石土、坚硬土层。 要求在距设计标高1-2m时，停止水冲， 改用锤击或振动。 注意：施工不当会造成地地表土受力均匀，防止不均匀沉降， 保证打桩机施工安全，采用厚度约2～3cm厚的钢板铺 设在桩机履带板下，钢板宽度比桩机宽2m左右，保证 桩机行走和打桩的稳定性。
桩机行走时，应将桩锤放置于桩架中下部以桩锤导向 脚不伸出导杆末端为准。根据打桩机桩架下端的角度计 初调桩架的垂直度，并用线坠由桩帽中心点吊下与地上 桩位点初对中。
3种打桩顺序
考虑挤土打桩顺序
1)由中及外：从中间向四周打； 2)由近及远：从靠近现有建筑物或需保护的地下构 筑物、管线最近的桩位开始打； 3)由深及浅：先打入土深度大的桩； 4)由大及小：先打断面大的桩。
四、预应力管桩施工
（一）工艺流程
测量定位 移至下一桩位 桩机就位 第1节桩就位，对中调直 打桩至设计持力层和贯入度 第n节桩起吊，对中调直 打 桩 送 桩 接 桩
④打桩
桩基的基本理论知识
（1）桩基竖向承载力及计算方法
1）桩基竖向承载力概念
竖向承载桩是将竖向荷载传递到深部土层，以满足上部结构物对于基础的承载力和变形的要求。竖向承载桩可以分为单桩与群桩。
由桩基竖向承载力基本概念可知，对于摩擦桩而言，桩侧摩阻力起决定性作用。桩侧阻力得以发挥的前提是装土逐渐产生相对位移。同样地，要使桩端阻力得以发挥，也必须使其产生一定的相对位移。一般说来，桩侧阻力发挥所需要的位移量要远小于桩端阻力发挥所需要的位移量。
(2)桩基水平承载力及计算方法
1）桩基水平承载力概念
桩基在收到弯矩作用后，产生能够满足桩材允许强度的盈利，此时相对应的水平荷载就成为单桩的水平承载力。
在水平荷载作用下，桩作为受弯构件，桩身产生水平位移和弯曲应力。外力的一部分由桩的本身承担，另一部分则是传递到桩侧的土层中，随着水平荷载的不断增加，桩的水平位移和弯矩也不断增大。当桩顶与地面之间的变位过大时，将会引起上部结构的破坏，当弯矩过大的时候，会引起桩身的断裂。
3.3 桩基的破坏模式
桩基的破坏，是在竖向荷载的作用下，桩与隧洞之间形成一个桩—岩土层—结构之间相互共同作用的复杂过程，施加的桩基的荷载以及桩的施工都将会引起周围的岩土体之间的应力—应变的变化，从而影响到隧洞的安全性。隧道施工对于桩基来说，一般达不到破坏的程度，但是会在一定程度上使桩基产生部分甚至较大的变形，是上部结构在一定程度上的使用功能降低。研究桩基的传统破坏模式以及其形成的过程，可以为隧道施工中的桩基变形模式的提出提供有力的理论基础[44][45]。
3.1.1竖向受荷桩
(1)摩擦桩：在竖向荷载作用下，桩基承载力主要是有桩侧阻力提供的，桩端仅承担部分荷载，一般不超过受力的10%。如遇桩端无持力层且不扩底或者桩端位于持力层但是具有较大的桩径，这两种情况的桩基均称为摩擦桩。
桩的类型及施工工艺
桩的类型及施工工艺摘要：桩是建筑工程中常用的基础设施，它具有承载和传递建筑物荷载的功能。
本文将介绍桩的类型及其施工工艺，帮助读者了解桩的基本知识和施工要点。
一、引言桩是一种承受和传递建筑物荷载至地下土层的基础设施。
桩能够有效分散建筑物的荷载，增加地基的稳定性，并提高整体的承载能力。
根据工程需求和地质条件，桩的类型和施工工艺也有所不同。
二、桩的类型1. 钢筋混凝土管桩：钢筋混凝土管桩是一种常见的桩型，它由钢筋和混凝土组成。
该桩型适用于土层较软的情况，能够承受较大的荷载，并具有较好的延性和抗震性能。
2. 钢筋混凝土灌注桩：钢筋混凝土灌注桩是一种通过灌注混凝土来形成桩身的桩型。
它可以适应不同的地质条件，并具有一定的抗侧移能力。
该桩型施工简便，成本较低。
3. 预制桩：预制桩是在施工现场外部生产好的桩型，然后通过挖掘孔洞的方式进入地下。
这种桩型可以根据工程需求进行定制，并且施工速度较快。
4. 螺旋桩：螺旋桩是一种通过旋转钻机将钢管螺旋进入地基土层，并通过连续螺旋进入的方式来稳固桩身的桩型。
这种桩型适用于较深的地下层，并具有较高的承载能力。
三、桩的施工工艺1. 桩基处理：在桩的施工前，需要对施工区域进行处理以保证桩基的牢固性。
处理包括清理施工区域、移除碎石和杂物、平整土面等。
2. 桩基布设：根据设计要求，按照相应的桩基布设图纸进行桩身的布设。
在布设过程中，需要注意桩的间距、深度和方向等参数。
3. 桩身施工：根据桩的类型，选择相应的施工方法进行桩身的制作。
钢筋混凝土管桩和灌注桩通常使用模板来制作桩身，而预制桩则需要通过挖孔的方式进行安装。
4. 后续处理：桩身施工完成后，需要对其进行养护和加固。
养护是为了保证桩身的强度和稳固性，而加固则是为了增加桩的承载能力。
四、总结桩的类型及施工工艺是建筑工程中不可或缺的一部分。
在选择桩型和施工工艺时，需要根据工程需求和地质条件进行合理选择，并严格按照施工规范进行施工。
只有确保桩基的质量和稳定性，才能保证建筑物的安全和稳定。
(完整版)人工挖孔桩桩安全教育培训
危险源辨识与风险评估方法论述
危险源辨识
识别挖孔桩施工过程中可能存在的危 险源，如坍塌、高处坠落、物体打击 等。
风险评估
控制措施
针对辨识出的危险源，制定相应的控 制措施，如加强支护、设置安全网等 ，以降低风险。
对辨识出的危险源进行风险评估，确 定其可能导致的后果及发生的概率。
2024/1/26
11
03
工作原理及施工方法简述
01 02
工作原理
人工挖孔桩通过人工挖掘成孔，然后在孔内安放钢筋笼并灌注混凝土， 利用混凝土与周围土体的摩擦力以及钢筋笼的支撑作用，将上部荷载传 递至深层土体或岩石上。
1. 场地平整
清除施工场地内的障碍物，进行场地平整。
2024/1/26
03
2. 测量定位
根据设计图纸要求，进行测量定位，确定桩位。
深刻认识到安全教育培训的重 要性，增强了自觉遵守安全规
章制度的自觉性。
2024/1/26
21
行业前沿动态关注以及挑战应对策略探讨
01
关注国内外人工挖孔桩 技术的发展动态，了解 最新研究成果和先进技 术。
2024/1/26
02
探讨人工挖孔桩在复杂 地质条件下的施工技术 难题及解决方案。
03
分析人工挖孔桩施工中 存在的安全风险及防范 措施，提出改进建议。
施工方便
人工挖孔桩施工设备简单，操 作方便，适用于各种地质条件 。
结构类型
根据成孔方式和桩身结构不同 ，可分为钻孔灌注桩、沉管灌 注桩、人工挖孔桩等。
2024/1/26
沉降量小
桩身穿过软弱土层，直接作用 于坚硬土层或岩石上，减小了 沉降量。
造价低廉
相比其他桩型，人工挖孔桩造 价较低，经济效益显著。
2024版钻孔灌注桩施工技术知识培训
了解施工区域的地形起伏、地貌特征，以及地质构造、岩土层分布等情
况，为钻孔灌注桩设计和施工提供依据。
02
水文地质条件调查
掌握地下水位、水质、水流速度等水文地质信息，以便合理确定桩端持
力层和施工过程中的防水措施。
03
周边环境与地下管线探查
调查施工区域周边的建筑物、构筑物、道路、桥梁等基础设施情况，以
及地下管线的分布和走向，避免施工过程中对其造成损害。
动态管理
随着施工的进行，及时更新危险源辨识和风险评估结果，确保施工 安全。
安全防护措施完善和执行情况检查
安全防护措施 根据危险源辨识和风险评估结果，制定相应的安全防护措 施，如穿戴安全防护用品、设置安全警示标志、采取临时 支护措施等。
执行情况检查 定期对安全防护措施的执行情况进行检查，确保各项措施 得到有效落实。
设计图纸审查与交底
设计图纸审查
认真审查钻孔灌注桩的设计图纸，包括桩位布置图、桩身结构 图、钢筋加工图等，确保设计符合规范要求，满足工程实际需 要。
设计交底
组织设计单位向施工单位进行设计交底，明确设计意图、施工 难点和注意事项，确保施工单位准确理解并掌握设计要求。
材料设备采购与储备安排
材料采购
根据设计要求，采购合格的钢筋、水泥、砂石等原材料，并索取相应的质量证明文 件。
钻孔灌注桩施工技术知识培 训
contents
目录
• 钻孔灌注桩基本概念与特点 • 施工前准备工作 • 钻孔灌注桩施工流程详解 • 常见问题分析及处理措施 • 质量检验评定标准与方法 • 安全环保要求及措施
01
钻孔灌注桩基本概念与 特点
定义及作用介绍
定义
钻孔灌注桩是通过在地面钻孔，然 后在孔内放置钢筋笼、灌注混凝土 而形成的桩基础。
