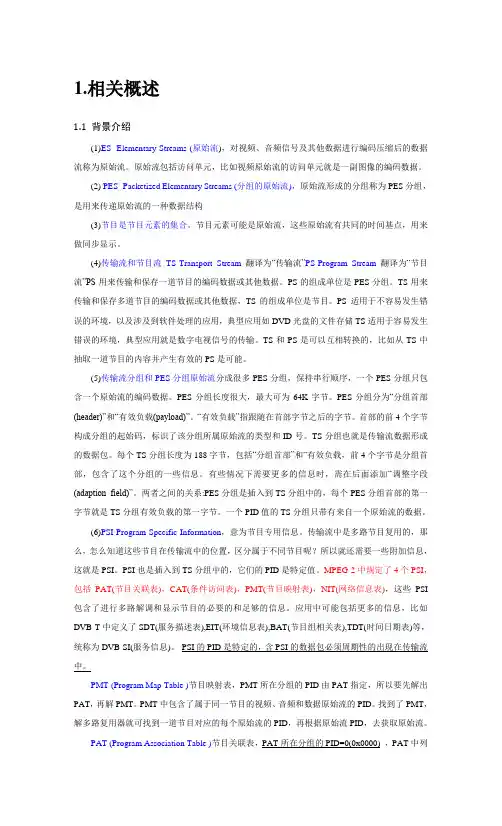

TR101290总结解读
1.相关概述1.1 背景介绍(1)ES- Elementary Streams (原始流)，对视频、音频信号及其他数据进行编码压缩后的数据流称为原始流。
原始流包括访问单元，比如视频原始流的访问单元就是一副图像的编码数据。
(2) PES- Packetized Elementary Streams (分组的原始流)，原始流形成的分组称为PES分组，是用来传递原始流的一种数据结构(3)节目是节目元素的集合。
节目元素可能是原始流，这些原始流有共同的时间基点，用来做同步显示。
(4)传输流和节目流TS-Transport Stream 翻译为“传输流”PS-Program Stream 翻译为“节目流”PS用来传输和保存一道节目的编码数据或其他数据。
PS的组成单位是PES分组。
TS用来传输和保存多道节目的编码数据或其他数据，TS的组成单位是节目。
PS适用于不容易发生错误的环境，以及涉及到软件处理的应用，典型应用如DVD光盘的文件存储TS适用于容易发生错误的环境，典型应用就是数字电视信号的传输。
TS和PS是可以互相转换的，比如从TS中抽取一道节目的内容并产生有效的PS是可能。
(5)传输流分组和PES分组原始流分成很多PES分组，保持串行顺序，一个PES分组只包含一个原始流的编码数据。
PES分组长度很大，最大可为64K字节。
PES分组分为“分组首部(header)”和“有效负载(payload)”。
“有效负载”指跟随在首部字节之后的字节。
首部的前4个字节构成分组的起始码，标识了该分组所属原始流的类型和ID号。
TS分组也就是传输流数据形成的数据包。
每个TS分组长度为188字节，包括“分组首部”和“有效负载，前4个字节是分组首部，包含了这个分组的一些信息。
有些情况下需要更多的信息时，需在后面添加“调整字段(adaption field)”。
两者之间的关系:PES分组是插入到TS分组中的，每个PES分组首部的第一字节就是TS分组有效负载的第一字节。
TR101 290监测报告
[ts码流分析] ETSI TR101 290监测的三种级别错误一、码流分析常见错误现象对于码流分析仪所提供ETSI TR101 290监测的三种级别错误，接收端将会出现如下现象。
二、TR101-290: DVB 系统测量标准TR101-290: DVB 系统测量标准。
TR 101-290 定义的三个优先级，是码流监测的一项主要内容。
通过这三个优先级的监测，可以检验被监测的码流是否符合MPEG-2 和DVB标准。
这三个优先级都包含许多不同的参数。
PSI/SI: 数字电视业务信息,由PSI和SI两部分构成。
PSI是MPEG-2规定的，它由PAT、PMT、CAT和NIT 4个表构成，其中PAT、PMT表最为重要。
SI是DVB标准规定的，它由BAT、SDT、EIT、RST、TDT、TOT、ST、SIT和DIT 9个表构成，其中 BAT、SDT、EIT 和 TDT 是强制性的。
PSI/SI 由“表”和“描述符”构成。
表是PSI/SI 的基本结构，针对特定用途，PSI/SI 中规定了一系列表来实现它；表由变量和描述符组成。
描述符提供了更多的描述功能。
星座图: 星座显示是矢量示波器显示的数字等价形式，它可显示 QAM 信号的同相(I)分量和正交(Q)分量。
符号是一个特定调制系统中所传输的最小信息成分。
对于 QAM-64，一个符号代表 6 个位，在图上绘制为一个点。
BER位误码率:位误码率是发生误码的位数与传输的总位数之比。
MER:调制误差比, MER 将接收符号(代表调制图案中的一个数字值)的实际位置与其理想位置进行比较。
当信号质量降低时，接收符号距离理想位置更远，MER 测量值将会减小。
EVM:误差矢量幅度, EVM测量类似于 MER，但表达形式不同。
EVM 表达为 RMS 误差矢量幅度与最大符号幅度的百分比值。
信号缺陷增加时，EVM 将会增大，而 MER 则会减小。
EVM 是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离，是“误差信号矢量”与“最大信号幅度”之比，表达为 RMS 百分比值。
数字电视290监测信息及故障分析
290三级错误内容及导致故障现象1：290-1级优先监测主要监测的是能够使解码端实现正确解码所必须的几个参数同步丢失错误：判断准则：连续检测到5个正常同步视为同步，连续检测到2个以上不正确同步则为同步丢失错误。
传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。
同步字节错误：同步字节的标准值为0x47，当同步字节的值为其他数值的时候，认为是同步字节错误。
同步字节错误表明在传输过程中部分数据出现错误，可能导致接收时出现马赛克，严重时导致解码器解不出信号。
PAT错误：PAT表在DVB标准中用于指示当前节目及其在数据流中的位置。
标识节目关联表PAT的PID为0x0000，如果 PAT 丢失或被加密，解码器将无法搜索到相应节目；如果PAT超时，解码器工作时间延长。
PAT错误包括:1）标识PAT的PID没有至少0.5 s出现一次(要求PAT表格信息每500ms以内发送一次)。
2）PID为0x0000的table-id不为0x00（要求携带PAT表格的TS包中table-id 的值必须等译0x00）。
3）PID为0x0000的包头中的加扰控制段不为0（如果加扰的话，解码端将无法解析出PAT信息）。
连续计数错误：TS包头中的连续计数是随着每个具有相同PID的TS包的增加而增加，为解码器确定正确的解码顺序。
对于每一套节目的视/音频数据包而言，连续计数错误是一个很重要的指标。
传输流连续计数不正确，表明当前传输流有丢包、错包、包重叠等现象，将导致解码器不能正确解码，图像出现马赛克等现象。
PMT错误:PMT在DVB标准中用于指示每套节目视/音频数据在传输流中的位置。
节目映射表PMT标识并指示了组成每路业务流的位置，以及每路业务的节目参考时钟（PCR）字段的位置。
PMT错误包括：1）标识PMT的PID没有达到至少0.5 s出现一次（PMT表格必须每500ms以内发送一次），如果PMT超时，影响解码器切换节目时间。
高山发射台综合监控解决方案
高山发射台综合监控解决方案作者：陈华来源：《现代信息科技》2020年第02期摘要：构建综合监控系统是实施中央、省广播电视节目无线数字化覆盖工程，以及响应国家广电总局提出加大发射台自动化监控程度的需要;目标要求是实现设备和信息的智能化管理，要有高安全性、高可靠性。
文章详细阐述了以以太网为骨架的综合监控系统的组成，各子系统的原理和功能，基于B/S架构的本地管理平台的可扩展性、稳定性、安全性，友好的人机管理界面。
关键词：监控系统;网络;信号;发射台自动化中图分类号：TN948.53 文献标识码：A 文章编号：2096-4706（2020）02-0047-03Abstract：The construction of the integrated monitoring system is to implement the radio digital coverage project of radio and television programs of the central and provincial governments，and to respond to the need of the State Administration of Radio，Film and Television to increase the automatic monitoring level of the transmitting station;the goal is to achieve the intelligent management of equipment and information，with high security and reliability. This paper describes the composition of the integrated monitoring system based on Ethernet，the principle and function of each subsystem，the scalability，stability，security and friendly man-machine management interface of the local management platform based on B/S architecture.Keywords：monitoring system;network;signal;transmitter automation0 引言廣东省信宜732台是广东省广播电视台广播电视技术中心属下高山骨干发射台之一，坐落于粤西第一峰（海拔1703.8米）的大田顶上。
全省数字电视系统专题培训班试题-含答案
全省数字电视系统专题培训笔试题单位得分一、填空题(共30分)1.模拟电视信号转换为数字电视信号需经过：取样(抽样) 、量化、编码。
2.视频分辨率标清是 720*576 ，高清是 1920*1080 ，4K是 3840*2160 。
3.国际上通用的视频压缩编码标准有 MPEG-2 、 H.264 ；我国在视频压缩编码技术上取得了突破，推出了 AVS+ 编码标准，已应用在上星的高清电视上。
4.PSI表是节目专用信息表，由4个表组成，分别是 PAT 、 CAT 、 PMT 、 NIT 。
5.EPG规里使用了4个表，分别16对应 NIT 、17对应 SDT/BAT 、18对应 EIT 、20对应 TDT/TOT 。
6.目前我国有线数字电视传输采用的就是 QAM 调制方式。
7.数字电视传输指标中，调制传输层指标有：信道平均功率、MER、BER、相位抖动等8.数字电视传输指标中，IP传输层指标MDI包含 MLR 和 DF 两个指标。
9.有线数字电视平台采用省平台、地市平台、县（市、区）平台的三级架构。
10.安全播出，指在广播电视节目播出、传输过程中的节目完整、信号安全和技术安全。
11.TR101 290对码流分析有三类优先级，请列出第一类优先级参数，至少四个TS-sync-loss （传输流同步丢失）、 Sync-byte-error （同步字节出错）、 PAT-error （节目关联表出错）、 Continuity-count-error (连续计数出错) 、 PMT-error (节目映射表出错) 、 PID-error (包标识符出错) 。
12.目前有线数字电视安播系统主要包含：码流监测系统、射频监测系统、多画面监测系统等13.多画面监测系统可以对输入清流信号（IP或射频）进行准确的监测，实现图像静帧、图像黑场、伴音静音、音量过高、音量过低等信息实时报警。
14.条件接收就是对视频、音频和数据等信息加密、传输并为合法用户接收解密的过程。
应用TR101290三级错误分析判断数字电视信号故障
应用TR101290 三级错误分析判断数字电视信号故障本文通过对数字电视码流的TR101290 的三级错误分析，判断、处理数字电视的信号故障有线数字电视系统包括信号编码、复用、加扰、调制、传输和机顶盒的解扰、解码等多个环节,一旦某一部分出现问题，在用户端将表现为马赛克或黑场。
除去传输对信号的影响外，前端信号源质量的好坏也是重要的一个环节，由于信号源均为TS码流，因此分析TS码流显得尤为重要。
DVB组织定义了TR101290标准作为对码流测试的参考，TR101290标准主要表述了测试中的三级错误分析，一般采用码流分析仪对TS流进行检测分析。
TR101290的三级错误分析依据DVB最新的TR101290测试标准，将DVB/MPEG-2TS流的测试错误指示分为三个等级，第一等级为可正确解码所必须的几个参数；第二等级为达到同步后可连续工作必须的参数和需要周期监测的参数；第三等级是依赖于应用的几个参数。
第一级共6种错误，包括：同步丢失、同步字节、PAT、连续计数、PMT及设置PID错误。
（1）传送码流同步丢失：检测到5个正常同步视为同步，连续检测到2个以上不正确同步则为同步丢失错误。
（2）同步字节错误：同步字节值不是0X47。
同步字节错误和同步丢失错误的区别在于同步字节错误传输的数据仍是188或204包长，但同步字头的0X47被其他数字代替。
这表明传输的部分数据出现错误，严重时会导致解码器解不出信号。
（3）PAT错误：标识节目相关表PAT的PID为0x0000，PAT错误包括标识PAT的PID至少0.5s没有出现一次，PID为0x0000的包中无内容，或PID 为0x0000包的包头中加密控制段不为0。
PAT丢失或被加密，则解码器无法搜索到相应节目；PAT超时，则解码器工作时间延长。
（4）连续计数错误：TS包头中的连续计数器功能为，为解码器确定正确的解码顺序。
如果TS包头连续计数不正确，表明当前传输流有丢包、包重叠、包顺序错等现象，会导致解码器不能正确解码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[ts码流分析] ETSI TR101 290监测的三种级别错误
对于码流分析仪所提供ETSI TR101 290监测的三种级别错误，接收端将会
TR101-290: DVB 系统测量标准
TR101-290: DVB 系统测量标准。
TR 101-290 定义的三个优先级，是码流监测的一项主要内容。
通过这三个优先级的监测，可以检验被监测的码流是否符合MPEG-2 和DVB标准。
这三个优先级都包含许多不同的参数。
PSI/SI: 数字电视业务信息,由PSI和SI两部分构成。
PSI是MPEG-2规定的，它由PAT、PMT、CAT 和NIT 4个表构成，其中PAT、PMT表最为重要。
SI是DVB标准规定的，它由BAT、SDT、EIT、RST、TDT、TOT、ST、SIT和DIT 9个表构成，其中 BAT、SDT、EIT 和 TDT 是强制性的。
PSI/SI 由“表”和“描述符”构成。
表是PSI/SI 的基本结构，针对特定用途，PSI/SI 中规定了一系列表来实现它；表由变量和描述符组成。
描述符提供了更多的描述功能。
星座图: 星座显示是矢量示波器显示的数字等价形式，它可显示 QAM 信号的同相(I)分量和正交(Q)分量。
符号是一个特定调制系统中所传输的最小信息成分。
对于 QAM-64，一个符号代表 6 个位，在图上绘制为一个点。
BER位误码率:位误码率是发生误码的位数与传输的总位数之比。
MER:调制误差比, MER 将接收符号(代表调制图案中的一个数字值)的实际位置与其理想位置进行比较。
当信号质量降低时，接收符号距离理想位置更远，MER 测量值将会减小。
EVM:误差矢量幅度, EVM测量类似于 MER，但表达形式不同。
EVM 表达为 RMS 误差矢量幅度与最大符号幅度的百分比值。
信号缺陷增加时，EVM 将会增大，而 MER 则会减小。
EVM 是在IQ(同相与正交)星座图上检测到的载波与其理论上的准确位置之间的距离，是“误差信号矢量”与“最大信号幅度”之比，表达为 RMS 百分比值。
RS错误:表示经过Reed Solomon纠错（简称RS）后，出现错误bit的包数。
频率偏移:实际中心频率和理论中心频率的偏移。
SR偏移:实际符码率和理论符码率的偏移。
频道IQ反转:星座图IQ向量是否反转。
根据DVB最新的TR101290测试标准将DVB/MPEG-2 TS流的测试错误指示分为3个等级，
第一等级是可正确解码所必须的几个参数；
第二等级是达到同步后可连续工作必须的参数和需要周期监测的参数；
第三等级是依赖于应用的几个参数
第一级共 6种错误，包括：同步丢失错误、同步字节错误、PAT 错误、连续计数错误、PMT错误及 PID 错误。
（1）传送码流同步丢失：连续检测到连续 5 个正常同步视为同步，连续检测到 2 个以上不正确同步则为同步丢失错误。
传输流失去同步，标志着传输过程中会有一部分数据丢失，直接影响解码后的画面的质量。
（2）同步字节错误：同步字节值不是 0X47。
同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是 188或 204 包长，但同步字头的 0X47被其他数字代替。
这表明传输的部分数据有错误，严重时会导致解码器解不出信号。
（3）PAT 错误：标识节目相关表 PAT 的 PID 为 0x0000，PAT 错误包括标识 PAT 的 PID 没有至少 0.5 s出现一次，或者 PID为 0x0000 的包中无内容，或者 PID为 0x0000 的包的包头中的加密控制段不为 0。
PAT 丢失或被加密，则解码器无法搜索到相应节目；PAT 超时，解码器工作时间
延。
（4）连续计数错误：TS包头中的连续计数器是为了随着每个具有相同 PID的 TS包的增加而增加，为解码器确定正确的解码顺序。
TS包头连续计数不正确，表明当前传输流有丢包、包重叠、包顺序错现象，会导致解码器不能正确解码。
（5）PMT 错误：节目映射表 PMT 标识并指示了组成每路业务的流的位置，及每路业务的节目时钟参考（PCR）字段的位置。
PMT 错误包括标识 PMT 的 PID 没有达到至少 0.5 s 出现一次，或者所有包含PMT 表的 PID的包的包头中的加密控制段不为 0。
PMT 被加密，则解码器无法搜索到相应节目；PMT 超时，影响解码器切换节目时间。
（6）PID错误：检查是否每一个 PID都有码流，没有 PID就不能完成该路业务的解码。
第二级共 6 种错误，包括：传输错误、CRC 错误、PCR 间隔错误、PCR 抖动错误、PTS 错误及CAT 错误。
（1）传输错误：TS包头中的传送包错误指示为“1”，表示在相关的传送包中至少有 1 个不可纠正的错误位，只有在错误被纠正之后，该位才能被重新置 0。
而一旦有传送包错，就不再从错包中得出其他错误指示。
（2）CRC 错误：在 PSI和 SI的各种表中出现循环冗余检测码 CRC 出错，说明这些表中的信息有错，这时不再从出现错误的表中得出其他错误信息
（3）PCR 间隔错误：PCR 用于恢复接收端解码本地的 27 MHz 系统时钟，如果在没有特别指明的情况下，PCR 不连续发送时间一次超过 100 ms 或 PCR 整个发送间隔超过 40 ms，则导致接收端时钟抖动或者漂移，影响画面显示时间。
（4）PCR 抖动错误：PCR 的精度必须高于 500 ns 或 PCR 抖动量不得大于±500 ns。
PCR抖动过大，会影响到解码时钟抖动甚至失锁。
（5）PTS错误：播出时间标记 PTS重复发送时间大于 70 ms，则对帧图像正确显示产生影响。
PTS只有在 TS未加扰时方能接收。
（6）CAT 错误：TS 包头中的加密控制段不为 0，但却没有相应的 PID 为 0x0001 的条件接收表 CAT，或在 PID 为 0x0001 的包中发现非 CAT 表。
CAT 表将指出授权管理信息 EMM包的 PID并控制接收机的正确接收，如果 CAT表不正确，就不能正确接收。
第三级共 10种错误，包括：NIT 错误、SI重复率错误、缓冲器错误、非指定 PID错误、SDT错误、EIT 错误、RST 错误、TDT 错误、空缓冲器错误及数据延迟错误。
第三等级错误并非是TS传输流的致命错误，但会影响一些具体应用的正确实施。
NIT 标识错误或传输超时，会导致解码器无法正确显示网络状态信息。
SDT 标识错误或传输超时，会导致解码器无法正确显示信道节目的信息。
EIT 标识错误或传输超时，会导致解码器无法正确显示每套节目的相关服务信息。
