高压、大电流电能表与电流互感器连接方法
电流互感器在电能表中的连接方法
当使用380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线。
10个线在电表10个接头上的连接方法为：
1、外观法：
面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。
1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
2、测试法：
用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。
3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的
4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、
5、8孔，地线接第十个孔。
电能表互感器接法
电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
3. YN,yn接线方式：多用于大电流接地系统。
4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。
但此接线方式在10KV 及以下的系统中不采用。
此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。
当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。
同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。
以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。

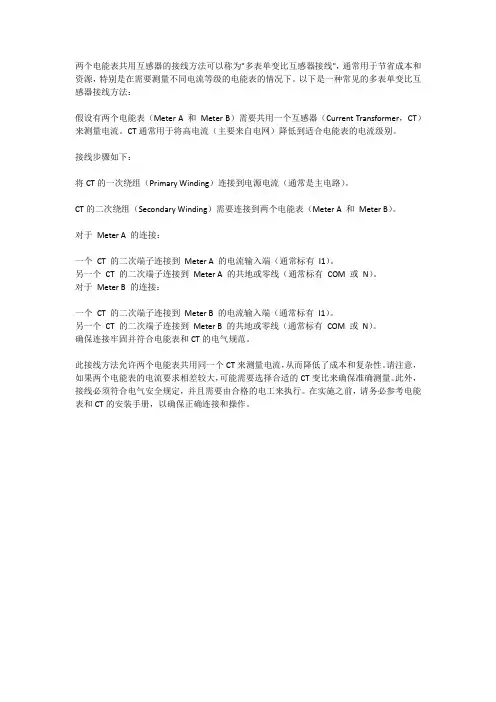

两个电能表共用互感器的接线方法
两个电能表共用互感器的接线方法可以称为"多表单变比互感器接线"，通常用于节省成本和资源，特别是在需要测量不同电流等级的电能表的情况下。
以下是一种常见的多表单变比互感器接线方法：
假设有两个电能表（Meter A 和Meter B）需要共用一个互感器（Current Transformer，CT）来测量电流。
CT通常用于将高电流（主要来自电网）降低到适合电能表的电流级别。
接线步骤如下：
将CT的一次绕组（Primary Winding）连接到电源电流（通常是主电路）。
CT的二次绕组（Secondary Winding）需要连接到两个电能表（Meter A 和Meter B）。
对于Meter A 的连接：
一个CT 的二次端子连接到Meter A 的电流输入端（通常标有I1）。
另一个CT 的二次端子连接到Meter A 的共地或零线（通常标有COM 或N）。
对于Meter B 的连接：
一个CT 的二次端子连接到Meter B 的电流输入端（通常标有I1）。
另一个CT 的二次端子连接到Meter B 的共地或零线（通常标有COM 或N）。
确保连接牢固并符合电能表和CT的电气规范。
此接线方法允许两个电能表共用同一个CT来测量电流，从而降低了成本和复杂性。
请注意，如果两个电能表的电流要求相差较大，可能需要选择合适的CT变比来确保准确测量。
此外，接线必须符合电气安全规定，并且需要由合格的电工来执行。
在实施之前，请务必参考电能表和CT的安装手册，以确保正确连接和操作。
电能表接线ppt课件
七、电能表接线图
10
负 载 零线
图3 单相电能表经电流互感器接入共用电压线和电流线的接
线图
11
12
负 载 零线 图4单相电能表经电流互感器接入，分用电压线和电流线的接线图
图4接线方式功率表达式
13
零线或火线 图5 单相电能表经电压电流互感器接入共用电压和电流线路的接线图 图5接线方式功率表达式
w K1 K2
L1 L2
负 荷 侧
46
当 cos 0.8 ，时 36o50, tg 0.75
则更正系数为：
kp
2 3 1.396 3 0.75
则更正率为：
p k P 1
所以，应追补电量为：
A 39.6 Wh
P
47
例题：
有一只三相三线有功电能表，在A相电压回路断 线的情况下运行了四个月，电量累计为5万kW·h(千 瓦时），功率因数要约为0.8，求追补电量。
• g）互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回 路。连接导线截面积应按电流互感器的额定二次负荷计算确定，至少 应不小于4mm2。对电压二次回路。连接导线截面积应按允许的电压 降计算确定，至少应不小于2.5mm2。
• h）互感器实际二次负荷应在25%-100%额定二次负荷范围内；电流 互感器额定二次负荷的功率因数应为0.8-1.0；电压互感器额定二次功 率因数应与实际二次负荷的功率因数接近。
• b）接入中性点绝缘系统的3台电压互感器，35kV及以上的 宜采用Y/y方式接线； 35kV及以下的宜采用V/v方式接线。 接入非中性点绝缘系统的3台电压互感器，宜采用Y0/y0方式 接线，其一次侧接地方式和系统接地方式一致。
• c）低压供电、负荷电流为50A及以下时，宜采用直接接入 式电能表；负荷电流为50A以上时，宜采用经电流互感器接 入式的接线方式。
互感器正确接线方法
互感器正确接线方法互感器是一种用于测量电流、电压、功率和能量的电气设备，它在工业控制、电力系统和能源管理等领域起着非常重要的作用。
正确的接线方法对于互感器的正常工作和测量精度至关重要。
下面我们将介绍互感器正确接线的方法。
首先，接线前需要确认互感器的额定参数，包括额定电流、额定电压、变比等信息。
在接线过程中，需要根据互感器的额定参数选择合适的导线规格和接线方式，以确保电路的安全稳定运行。
其次，互感器的接线需要符合电气安全规范，避免出现短路、接触不良等安全隐患。
在接线过程中，需要注意导线的绝缘情况，确保导线之间不会发生短路现象，同时要注意接线端子的紧固情况，避免出现接触不良导致的测量误差。
接着，根据互感器的使用环境和实际应用需求，选择合适的接线方式。
常见的接线方式包括单相接线、三相三线接线、三相四线接线等，需要根据具体情况进行选择，并确保接线方式符合电气设计要求。
此外，互感器的接线还需要考虑电磁干扰和防护措施。
在电力系统中，常常会受到电磁干扰的影响，因此在互感器的接线中需要考虑到电磁屏蔽和接地等问题，以确保测量的准确性和稳定性。
最后，接线完成后需要进行接线测试和验证。
通过对接线电路进行绝缘测试、接地测试、接线接触测试等多项测试，确保接线的可靠性和安全性，同时也可以通过测量仪表对接线电路进行验证，确保互感器的测量精度和稳定性。
总之，互感器的正确接线方法对于电气系统的安全稳定运行和测量精度至关重要。
在接线过程中，需要充分考虑互感器的额定参数、安全规范、使用环境和电磁干扰等因素，选择合适的接线方式，并进行必要的测试和验证，以确保互感器的正常工作和测量精度。
希望以上介绍对您有所帮助，谢谢阅读！。
电工教程：电能表正确接线图解法和接线注意事项
电工教程：电能表正确接线图解法和接线注意事项单相电能表一般都是直入式电表，接线方法如图：
单相电表接线实物图
当电流超过100A时，我们可以采用三相电源、三相电表；如果没有三相电或者不得不用单相电，那就必须要采用互感型单相电表配合电流互感器使用。
它的接线方法如下：
三相电能表接线
三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。
当电流超过100A时，也必须要采用三相互感式电表并配合电流互感器使用。
直入式电表接线如图所示：
互感式三相电表接线如图所示：
关于电表接线注意事项
不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：
S1必须接1、S2接3，不能接反；否则都会出现电表反转
火线必须从互感器的P1面穿入，从P2面穿出；否则都会出现电表反转
规范要求连接S1、S2的导线必须用2.5平方以上的铜线（注意是铜芯线）
为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。
电能表计安装
25
7、几种典型的低压断路器
RDSW6系列智能型万能式断路器： 适用于交流50/60HZ，额定工作电压400V、 690V，额定工作电流为200A至6300A配电网 络中，主要用来分配电能和保护线路及电 源设备免受过载、欠电压、短路、单相接 地等故障的危害；断路器具有多种智能化 保护功能，选择性保护精确，能提高供电 可靠性，避免不必要停电。同时带有开放 式通讯接口，带有四遥功能，以满足控制 中心和自动化系统的要求。
U VW 、U I
U WU 、V I
U UV 、W I
第二元件接入
第三元件接入
中性点有效接地系统——跨相90° 型无功电能表
三个元件反映的功率分别为：
Q1 UVW IU cos(900 U ) UVW IU sin U
Q2 UWU IV cos(900 V ) UWU IV sin V
30
6、熔断器的选择pdf
⑴类型的选择：根据线路要求、使用场合、安装条件选择； ⑵ 熔断器额定电压的选择：应大于或等于熔断器工作点的额定电压； ⑶ 熔体额定电流的选择： 照明负载：IFU≥I 电动机类负载： IFU ≥（1.5~2.5）IN 多台电动机由一个熔断器保护时： IFU≥（1.5~2.5）INMAX﹢∑IN
三组功率元件的电压线圈接入电路的线电压
kwh
适用场合：计量三相对称平衡负荷： 广泛运用在10kV、35kV 配网 局限： 此类表型V相没有功率元件， 当在V相接入单相负荷，会漏 记电量，故运用在低压400V 配网中的三相二元件电能表 TA 基本被三相四线三元件有功 电能表替代。 当三相系统完全对 称时，功率表达式：
* *
负载
电能表经互感器接线
1、低压三相四线有功电能表经电流互感器接线
低压三相四线有功电能表经电流互感器接线适用于计量低压大电流（电流 大于50A）负荷。
2、高压三相四线有功电能表经电压互感器和电流互感器的接线
经TA、TV接入式
S1 P1
S2 P2 S1 P1 S2 P2 S1 P1 S2 P2
2、高压三相四线有功电能表经电压互感器和电流互感器的接线
高压三相三线有功电能表经电压互感器和电流互感器的接线适用于10KV、 35KV电网（中性点非有效接地电网）。
二、归纳总结 1、电能计量装置：电能计量装置包括各种 类型的电能表、计量用电压互感器（TV）、 电流互感器（TA）及二次回路、计量柜 （箱）等。
2、上述三种接线的适用范围
（1）低压三相四线有功电能表经电流互感器接线适用于 计量低压大电流（电流大于50A）负荷。
高压三相四线有功电能表经电压互感器和电流互感器的接线适用于110KV及 以上电网（中性点有效接地电网）。
3、高压三相三线电能表经电压互感器、电流互感器接线
直接接入式
3、高压三相三线电能表经电压互感器、电流互感器接线
经TA、TV接入式
S1 P1
S2 P2 S1 P1 S2 P2
3、高压三相三线电能表经电压互感器、电流互感器接线
1
2
3
4
5
6
7
8
9
10
1
2 3
4
5
6
7 8
9
10
（2）高压三相四线有功电能表经电流互感器、电 压互感器接线需接10根线：六根电流线、四根电压 线。
1
2
3
4
5
6
7
8
9
电能计量装置安装接线规则
（2）表板的厚度不小于20mm， 牢固地安装在可靠及干燥的墙上。
（3）一般安装在楼下，沿线长度 一般不超过8m，其环境应干净、 明亮，便于装拆、维修和抄表。
整理课件
21
（4）表箱下沿离地高度为1.7～ 2m，暗式表箱下沿离地应1.5m 左右，并列安装的电能表中心距离 不应小于20cm 。
2、高压电流互感器必须接地。
整理课件
19
安装要求:
电能表: 安装必须垂直牢固，表中心线
向各方向的倾斜不大于1度。有功 和无功电能表应垂直排列或水平排 列，无功电能表应在有功电能表下 方或右方，二只三相电能表相距的 最小距离应大于80mm，但相电 能表相距的最小距离为30mm。
整理课件
20
电能计量箱的安装
整理课件
41
2、单相计量有功电能，经电流互感器接入 式接线图
整理课件
42
3、低压计量有功电能，直接接入式接线图
整理课件
43
4、低压分相计量有功电能，直接接入式 接线图
整理课件
44
5、低压计量有功电能，经电流互感器接入式 分相接线方式接线图（三相四线机械式电脑表）
整理课件
45
6、低压计量有功电能，经电流互感器接入式 分相接线方式接线图（三相四线多功能表）
整理课件
38
（6）执行功率因数调整电费的用户， 应安装能计量有功电量、感性和容 性无功电量的电能计量装置；按最 大需量计收基本电费的用户应装设 具有最大需量计量功能的电能表； 实行分时电价的用户应装设复费率 电能表或多功能电能表。
整理课件
39
几种常见电能表接线图
整理课件
40
电能表及电流互感器安装施工方案
电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。
2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。
- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。
- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。
3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。
2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。
确保互感器与电缆的连接牢固可靠。
3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。
确保连接无误并固定牢固。
4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。
3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。
2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。
3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。
根据电能表的接线要求，进行电缆的连接。
4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。
4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。
验收过程包括：- 仔细检查设备的连接和固定情况。
- 进行必要的电气测试和校准，确保测量结果准确可靠。
- 确认设备与电力系统的连接正确无误。
- 检查设备的显示和指示功能是否正常。
5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。
带电流互感器的三相四线有功电能表的接线课件
接线错误是导致电能表故障的主要原 因之一，常见的故障现象包括不计量 、计量不准确、电压异常等。
详细描述
接线错误通常是由于接错线、螺丝松 动、接触不良等原因引起的。处理方 法包括检查接线是否正确、紧固螺丝 、清洁触点等，以确保接线良好。
电流互感器变比选择不当的问题及解决方案
总结词
电流互感器变比选择不当会导致计量不准确或误差较大，影响计费的公正性和 准确性。
操作前应先关闭电源，并使用验 电器确认电源已断开。
操作时应穿戴绝缘手套、绝缘鞋 等个人防护装备。
操作时应使用合适的工具，避免 使用金属工具或湿手接触带电体
。
防止触电的措施
在操作过程中，应保持与带电体的安全 距离，避免直接接触。
对于裸露的线头或接线端子，应使用绝 在接线过程中，应确保接线端子螺丝拧
缘胶带进行包裹。
步骤三：接线 将电源线接入电能表的对应端子。
将电流互感器的二次侧接入电能表的对应端子。
接线操作演示步骤
步骤四：检查与测试 检查接线是否牢固，无短路、断路现象。
对电能表进行测试，确保正常工作。
接线操作演示注意事项
注意事项一：安全第一
操作过程中应始终保持断电状态，确保安全。
使用合适的工具进行操作，避免使用不合适的工 具造成损坏或安全事故。
接线操作演示注意事项
01
注意事项二：正确接线
02
确保电源线与电流互感器接入正确的端子，避免接错导致设备
损坏或测量误差。
确保接线牢固，避免出现松动或脱落现象。
03
接线操作演示注意事项
注意事项三：测试与检查
1
2
在完成接线后应进行测试，确保设备正常工作。
3
对设备进行定期检查，确保其长期稳定运行。
