数显表面洛氏硬度计
数显洛氏硬度计操作规程
一、工作原理洛氏硬度适用于各种金属材料的硬度测定。
它的试验原理是在初试验力及总试验力先后作用下，将压头压入试样表面，卸除主试验力，测量保留初试验力时的压痕残余深度。
二、主要的技术参数：1、初试验力：98.7N，允差±2.0%2、总试验力：588.4N、980.7N、1471N,允差±1.0%3、压头规格：金刚石圆锥体洛氏压头、Ф1.5875mm球压头。
4、电源电压：AC220V±5%，50~60H z5、延时控制：1~30S可调6、被测试件允许最大高度：170mm7、压头中心到机身距离：165mm三、选用试验力与砝码施加对应关系表四、使用前的准备工作1、被测试件的表面应平整光洁，不得有污物、氧化皮、凹坑及显著的加工痕迹。
2、试件的最小厚度应大于压痕深度的10倍。
测试后，试件背面不得有可见的变形痕迹。
试件最小厚度与硬度间的关系。
（见使用说明书）3、被测试件应稳定地放在试台上，试验过程中试件不得移动，并保证试验力能垂直施加于试件上。
4、被测试件为圆柱形时，必须使用“V”型试台，其测试结果要进行修正。
圆柱形硬度修正值为正值。
5、洛氏硬度测试，试件的直径小于38（25）mm时的修正值。
（见使用说明书）五、使用方法1、接通电源，打开船形开关，指示照明灯亮。
2、根据被测试件材料的软硬程度或客户要求择标尺，顺时针转动变荷手轮，确定总试验力，标文件编号实施日期3、当使用金刚石压头时，手的中指顶住金刚石头部，轻轻地朝压头杆孔中推进，贴紧支承面，把压头止紧螺钉略为拧紧，然后将被测试件置于试台上。
4、压头及试验载荷的选择，HRC/HRA 选择120°金刚石圆锥体洛氏压头、HRC 的变荷手轮载荷为1471N ，HRA 的变荷手轮载荷为588N ，HRB 选择Ф1.5875mm 原球压头，变荷手轮载荷为980N 。
5、手轮顺时针转动使工作台上升，使试样慢慢无冲击与压头接触，直至硬度计显示屏显示600±10时，此时已施加98.7N 的初试验力，这时升降螺杆与旋轮间自动反馈锁合，人为操作完毕，此范围不得倒转,不然要改换位置重做。
洛氏硬度计使用方法
洛氏硬度计使用方法（洛氏硬度计），是硬度检测中，应用泛的一种。
由于其操作简单、测试速度快、对工件要求低、对操作人员要求低等特点，被广阔热处理工厂、车间、高校、科研所、航空航天等应用。
硬度计是个专业的设备，有的客户图便宜，买了设备后，厂家没有好的售后服务，导致不会使用，下面说下洛氏硬度计使用方法。
洛氏硬度计分为手动洛氏硬度计、电动洛氏硬度计、（数显洛氏硬度计）等，使用方法如下。
1、手动洛氏硬度计：初始试验力手动加载；主试验力手动加载、手动卸载；使用方法：压头和样品接触，大指针转三圈，手动扳下加力手柄加载，在手推下手柄卸载，看指针读数，辨别率0.5HR；2.电动洛氏硬度计：初始试验力手动加载；主试验力自动加载、自动保荷、自动卸载（需要按下“加载键”；饱和时间可调）；使用方法：压头和样品接触，大指针转三圈，按下“加载键”，自动加载、自动保荷、自动卸载，看指针读数，辨别率0.1HR；3.（数显洛氏硬度计）：分两种初始试验力手动加载；主试验力自动加载、自动保荷、自动卸载；使用方法：压头和样品接触，光标到“OK”处，自动加载、自动保荷、自动卸载，自动显示硬度值，辨别率0.1HR；初始试验力自动加载；主试验力自动加载、自动保荷、自动卸载；使用方法：压头和样品间距0.5mm是，按下“加载键”，压头自动下降，自动加载、自动保荷、自动卸载，压头自动提升，自动显示硬度值，辨别率0.1HR；4.全自动数显洛氏硬度计（可参考：全自动洛氏硬度计—一句话了解）特点：自动升降丝杠、自动选择试验力、自动加载初试验力、自动加载主试验力，自动卸载、自动显示硬度计使用方法：一键式操作：按启动键，工作台自动上升，样品触碰到压头后自动加载，自动卸载，自动显示硬度值。
（工作台自动升降（没有高度限制），无需人工转动丝杆旋轮。
）。
HRS-150数显洛氏硬度计使用说明
CATCHER Technology Co., Ltd.
8
硬度计的使用
附表3 附表
CATCHER Technology Co., Ltd.
9
硬度计的使用
附表3 附表
CATCHER Technology Co., Ltd.
10
硬度计的使用
2. 硬度计的操作顺序 2-1 测试 测试HRC标准硬度块，按表 选择试验力 标准硬度块， 选择试验力1471N（150kg）和金刚石压头。顺时针转动 标准硬度块 按表1选择试验力 （ ）和金刚石压头。 变荷手轮，确定总试验力。 变荷手轮，确定总试验力。 2-2 把压头朝主轴孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉，压头止紧螺钉略微 把压头朝主轴孔中推进，贴紧支承面，将压头柄缺口平面对着螺钉， 拧紧，然后将HRC硬度块置于试台上。 硬度块置于试台上。 拧紧，然后将 硬度块置于试台上 2-3 在主菜单“修改”选项中选择 在主菜单“修改”选项中选择HRC。 。 2-4 再选择测试硬度的换算标尺和保荷时间。 再选择测试硬度的换算标尺和保荷时间。 2-5 旋轮顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触，直至硬度计显示 旋轮顺时针转动，升降螺杆上升，应使试件缓慢无冲击地与压头接触， 之间时， 。（当试台上升速度过快 在570~610之间时，此时试台停止上升，硬度计自动加试验力。（当试台上升速度过快，显 之间时 此时试台停止上升，硬度计自动加试验力。（当试台上升速度过快， 示值超过610时，蜂鸣器长响，提示操作错误，应下降试台，改换时间位置再测试）。 示值超过 时 蜂鸣器长响，提示操作错误，应下降试台，改换时间位置再测试）。 2-6 自动加试验力，保持时间为 秒，此时秒数倒计时，从5~0，时间到电机转动，自动卸除 自动加试验力，保持时间为5秒 此时秒数倒计时， ，时间到电机转动， 试验力，蜂鸣器声响，读取显示屏的硬度测试值。注意：加卸试验力时，严禁转动变荷手轮， 试验力， 蜂鸣器声响，读取显示屏的硬度测试值。 注意： 加卸试验力时， 严禁转动变荷手轮， 如用力旋转会使内部齿轮错位，试验力出现混乱。 如用力旋转会使内部齿轮错位，试验力出现混乱。 2-7 反向旋转旋轮，试台下降，更换试件测试点，重复上述操作。 反向旋转旋轮，试台下降，更换试件测试点，重复上述操作。 2-8 在每个试件上的测试点不少于五点（第一点不计）。对大批量零件检验，测点可适当减 在每个试件上的测试点不少于五点（第一点不计）。对大批量零件检验， ）。对大批量零件检验 少。 2-9 光标移至“打印”键，按OK键，打印输出。 光标移至“打印” 键 打印输出。
洛氏、布氏、维氏、肖氏硬度计的适用范围
洛氏、布氏、维氏、肖氏硬度计的适用范围几种常用洛氏硬度计的适用范围：总述：洛氏硬度计适用于测定黑色金属、有色金属、非金属材料的洛氏硬度，如：合金钢、不锈钢等，广泛应用于淬火、调质等热处理材料的洛氏硬度测量。
适用范围：1、手动洛氏硬度计。
如：HR-150A，这种是我国最早用于检测硬度的硬度计，硬度值为表盘读数。
被测工件厚度小于2毫米的板材均不适合用这种硬度计。
试验力有三种，从小到大，共有三种硬度：HRA、HRB、HRC（洛氏硬度中HRA、HRB、HRC的区别），其中淬火钢材、模具钢常用HRC。
2、电动洛氏硬度计。
实现了试验过程自动化，无人为误差。
也是表盘读数的。
3、数显洛氏硬度计。
除了试验过程中自动化，自动显示数值，无人为读数产生的误差，精度更高。
其为数字显示，读数方便。
4、电动表面洛氏硬度计。
当金属硬度层比较薄时，如用一般洛氏硬度计就会将硬度层打穿，而测不到其表面硬度层的真正硬度，这时要用洛氏表面硬度计。
由于表面层较薄，人工手动打就不易控制，一般都为电动，且为数显，所以是数显表面洛氏硬度计。
用于经过渗碳或渗氮的钢材、电镀层为主，以及用于想知道金属如钢材、合金钢、硬质合金表面的硬度。
5、数显表面洛氏硬度计。
能测一般的洛氏硬度，又能测表面洛氏硬度。
根据压头匹配和标尺选择，可测参数为HRA、B、C、D、E、F、G、H和K。
CPU数据处理。
机子除配有打印机外，还有RS-232计算机接口。
洛氏(HRC）适用于表征高硬度材料，如热处理硬度等。
洛式硬度直接在表盘上显示，操作方便，快捷直观，适用于大量生产中。
.HRC适用范围HRC 20－－67，相当于HB225－－650 若硬度高于此范围则用洛式硬度A标尺HRA。
若硬度低于此范围则用洛式硬度B标尺HRB洛式硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
HRS-150数显洛氏硬度计
HRS-150数显洛氏硬度计
•一、适用范围：
•数显洛氏硬度计适用于黑色金属、有色金属和非金属材料硬度测定。
•二、主要技术参数：
•初试验力(N)：98
•总试验力(N)：588,980,1471
•总试验力保持时间(s)：1-60
•硬度示值读数方式：数码管显示
•试件允许最大高度(mm)：170
•压头中心到机身距离(mm)：140
•硬度计外形尺寸(mm)：463 x 175 x 660
•电源电压：AC220V/50HZ
•仪器重量(kg)：70
•硬度测试范围(20-88)HRA (20-100)HRB (20-70)HRC
•HRS-150型数显洛氏硬度计以新颖的外观，直观的数字显示装置和单片机控制系统，使洛氏硬度测试实现了数字化的操作。
本机内置打印机，记录整个测试过程中的主要技术数据。
除试台手动升降外，完全实现了试验力的施加、卸除、硬度值直接显示等自动化运作，本机测试精度高，消除了人为操作误差，是一台机电一体化高科技先进的硬度测试仪器。
•济宁市鑫煤矿山设备有限公司的产品保质包服务，优异的产品质量，我们公司使用最先进的生产设备，严格的操作规程，所有产品都完全符合ISO质量管
理体现标准进行生存制造。
售后服务周到，公司拥有强大的售后服务体系，3部7*24小时售后热线随
时欢迎你的来电，我们第一时间解决您的各种问
题。
发货及时，到货快。
公司尽最大的努力满足
客户的需求。
客户的满意度，是我们发展的前进动力。
欢迎广大用户选购！。

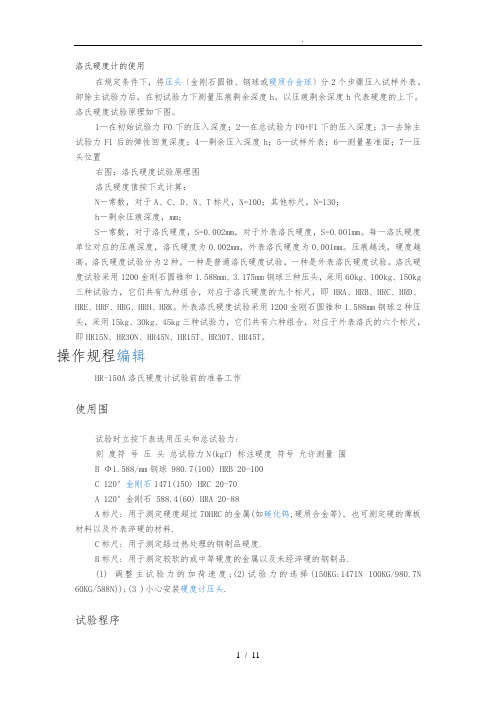

洛氏硬度计的使用
洛氏硬度计的使用在规定条件下，将压头〔金刚石圆锥、钢球或硬质合金球〕分2个步骤压入试样外表。
卸除主试验力后，在初试验力下测量压痕剩余深度h。
以压痕剩余深度h代表硬度的上下。
洛氏硬度试验原理如下图。
1—在初始试验力F0下的压入深度；2—在总试验力F0+F1下的压入深度；3—去除主试验力F1后的弹性回复深度；4—剩余压入深度h；5—试样外表；6—测量基准面；7—压头位置右图：洛氏硬度试验原理图洛氏硬度值按下式计算：N－常数，对于A、C、D、N、T标尺，N=100；其他标尺，N=130；h－剩余压痕深度，mm；S－常数，对于洛氏硬度，S=0.002mm，对于外表洛氏硬度，S=0.001mm。
每一洛氏硬度单位对应的压痕深度，洛氏硬度为0.002mm，外表洛氏硬度为0.001mm。
压痕越浅，硬度越高。
洛氏硬度试验分为2种，一种是普通洛氏硬度试验，一种是外表洛氏硬度试验。
洛氏硬度试验采用1200金刚石圆锥和1.588mm、3.175mm钢球三种压头，采用60kg、100kg、150kg 三种试验力，它们共有九种组合，对应于洛氏硬度的九个标尺，即HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK。
外表洛氏硬度试验采用1200金刚石圆锥和1.588mm钢球2种压头，采用15kg、30kg、45kg三种试验力，它们共有六种组合，对应于外表洛氏的六个标尺，即HR15N、HR30N、HR45N、HR15T、HR30T、HR45T。
操作规程编辑HR-150A洛氏硬度计试验前的准备工作使用围试验时立按下表选用压头和总试验力:刻度符号压头总试验力N(kgf) 标注硬度符号允许测量围B Φ1.588/mm钢球 980.7(100) HRB 20-100C 120°金刚石1471(150) HRC 20-70A 120°金刚石 588.4(60) HRA 20-88A标尺: 用于测定硬度超过70HRC的金属(如碳化钨,硬质合金等), 也可测定硬的薄板材料以及外表淬硬的材料.C标尺: 用于测定経过热处理的钢制品硬度.B标尺: 用于测定较软的或中等硬度的金属以及未经淬硬的钢制品.(1) 调整主试验力的加荷速度;(2)试验力的选择(150KG:1471N 100KG/980.7N60KG/588N));(3 )小心安装硬度计压头.试验程序(1) 将丝杠顶面及工作台上下端面擦净,将工作台置于丝杠台上;(2) 将试件支撑面擦净置于工作台上,旋转手轮使工作台缓慢上升并顶起压头,至小指针指向红点,大指针旋转3圈垂直向上为止;(3) 旋转指示器外壳,使C,B之间长刻线与大指针对正;(4) 拉动加荷手柄,施加主试验力,指示器的大指针按逆时针方向转动;(5) 当指示针转动停止下来后,即可将卸荷手柄推回,卸除主试验力;(6) 从指示器上相应的标尺读数;(7) 转动手轮使试件下降,再移动试件.按以上(2)-(6)步骤进展新的试验;(8) 试验完毕后用防尘罩将机器盖好.考前须知(1) 定期在丝杠与手轮的接触面注入少量机油;(2) 硬度计使用前,应将丝杠顶面和工作台上端面擦净;(3) 定期用标准硬度块检查硬度计精度,决不允许在支撑面试验;(4) 当标准硬块支承面有毛刺时应用油石打光,在其不同位置试验时,硬块应在工作台上拖动,不应拿离工作台.洛氏硬度计主要技术参数洛氏标尺:HRA,HRB,HRC,HRD,HRE,HRF,HRG,HRH,HRK初试验力(N):98.07(10kg)总试验力(N):588(60kg),980(100kg),1471(150kg)硬度值读数方式:表盘试件允许最大高度:170mm压头中心到机身距离:165mm洛氏硬度计外形尺寸(mm):520×240×700洛氏硬度计重量(kg):80执行标准:GB/T230.2 国家标准、JJG112检定规程硬度值围HRA:20～88HRB:20～100HRC:20～70标准配件金刚石洛氏压头、直径1.5875mm硬质合金球压头大平试台、中平试台、V型试台、HRC、HRB硬度块洛氏硬度计MC010-HRS-150数显洛氏硬度计(大屏幕液晶屏显)是机电一体化的硬度测试仪器.数显洛氏硬度计外观新颖,大屏幕显示,菜单式结构,采用微机控制,硬度值以数字直接显示.硬度测试结果可以直接打印输出,升降螺杆与旋轮间自动反应锁合,外接RS232超级终端设置,可外接打印机,具有良好的可靠性,可操作性和直观性;除试台升降外,完全实现了自动化,消除了操作和读数误差.数显洛氏硬度计还具有洛氏标尺的选择/塑料洛氏标尺的选择〔可选配功能)/各硬度之间的硬度换算等功能.数显洛氏硬度计适用于黑色金属、有色金属和非金属材料的硬度测定.操作应用编辑洛氏硬度试验采用了3种压头，6种试验力，根据金属材料材质、硬度围及尺寸的不同，共有15个标尺可供选择，可以测试从很软到很硬几乎全部常见的金属材料，应用围十分广阔。
数显洛氏硬度计TH501操作指导书(1)
数显洛氏硬度计TH501操作指导书
1概述
用于硬质合金、碳钢、合金钢、铸铁、有色金属等材料的洛氏硬度测定。
2 试验原理
洛氏硬度试验测量的是压痕深度，将在规定的试验条件下所测得的压痕深度换算为硬度单位。
图1 洛氏硬度计原理图
2.1 首先加载试验力F0，将压头（金刚石圆锥压头或球压头）压入试件表面，计初始位移h0；
2.2 然后加载主试验力F1，保持一定时间，压头位移h1，卸除主试验力；
2.3 保持初试验力，压头位移h2；
2.4 洛氏硬度值计算
注：h2，h0位移单位为mm。
3 使用条件
3.1 安装在坚固、平稳、无振动的基础平台上；
3.2 工作环境干燥清洁，无腐蚀性介质；
3.3 工作环境应无来自外界的机械振动、强磁场干扰。
3.4 工作环境环境温度在10～35℃之间。
4 设备精度
5 测试参数设定。
时代山峰 HRS-150 数显洛氏硬度计 说明书
HRS-150数显洛氏数显洛氏硬度计硬度计硬度计使用说明书使用说明书通过ISO9001-2000国际质量管理体系认证执行标准：Q/SSSI1-2005TEL:010-******** 010-********FAX:010-******** 010-********北京时代山峰科技有限公司目录1．HRS-150型数显洛氏硬度计简介--------------------------------------- ------------------2 2．硬度计的技术参数、标尺和应用范围----------------------------------------------------3 3．硬度计的安装及调整---------------------------------------------------------------------------4 4．硬度计的正确使用------------------------------------------------------------------------------6 5．常见故障及排除方法--------------------------------------------------------------------------10 6．硬度计的保养及注意事项--------------------------------------------------------------------11 7．附件（装箱单）---------------------------------------------------------------------------------12 8．黑色金属硬度换算表 -------------------------------------------------------------------------131．HRS-150型数显型数显洛氏硬度计简介洛氏硬度计简介1.1 HRS-150型数显洛氏硬度计以新颖的外观，直观的数字显示装置和单片机控制系统，使洛氏硬度测试实现了数字化的操作。
洛氏硬度计
关于洛氏硬度计的知识洛氏硬度计又被称为洛氏硬度机，中国的洛氏硬度标准是150公斤力洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，表面洛氏硬度计用于测试薄板金属、薄壁管材、表面硬化钢和小零件的硬度由于试验力较小，压痕也小，特别是表面洛氏硬度试验的压痕更小，对大多数工件的使用无影响，可直接测试成品工件，初试验力的采用，使得试样表面轻微的不平度对硬度值的影响较小，因此，此仪器非常适于在工厂使用，适于对成批加工的成品或半成品工件进行逐件检测，该试验方法对测量操作的要求不高，非专业人员容易掌握。
洛氏硬度试验采用了3种压头，6种试验力，根据金属材料材质、硬度范围及尺寸的不同，共有15个标尺可供选择，可以测试从很软到很硬几乎全部常见的金属材料，应用范围十分广阔。
洛氏硬度计在工业生产中得到了广泛应用，成为检验产品质量，确定合理加工工艺的主要手段。
可测试各种黑色和有色金属，测试淬火钢、表面硬化钢、退火钢、回火钢、各种厚度的板材、硬质合金材料、粉末冶金材料、热喷涂层的硬度。
当被测物体HB大于450，不能采用布氏硬度试验而改用洛氏硬度计量。
洛氏硬度计使用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下把探头压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料比如说硬质合金。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料如退火钢、铸铁等。
HRC：是采用150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
洛氏硬度计的测量原理是利用杠杆原理使压头压如被测物体中，根据压头压深的距离，来判定相应的硬度。
洛氏硬度计试验力大，所以平时用于检测淬火钢、有色及黑色金属及硬度比较大的金属的硬度。
洛氏硬度计的计量检测及常见故障维修
洛氏硬度计的计量检测及常见故障维修摘要：在我国很多行业，种类繁多的金属材料是企业生产制造的重要物质基础,不同行业的产品对金属硬度的要求有很大差异，因此企业要加大材料硬度的检测力度，以此来提高产品质量。
洛氏硬度计是金属硬度检测中最常用的仪器之一，因为通过杠杆进行加载，使用频繁，容易产生各种故障问题，导致其无法发挥出自身的计量作用。
本文主要介绍了洛氏硬度计的计量检测原理，及常见的故障问题及维修对策，希望能给相关的工作人员提供一些参考信息。
关键词：洛氏硬度计；计量检测；故障维修引言：在金属检测中，硬度是金属材料的一个重要力学性能指标，它表示金属表面上的局部体积内抵抗变形的能力。
对于很多生产企业而言，该数据能为金属材料提升工艺、检验材料产品质量提供了依据。
洛氏硬度计被广泛的应用于金属制品硬度检测中，但是由于应用环境比较恶劣，因此容易引发故障问题，此时只有科学落实维修工作，才能保证硬度检测的准确性，为企业的可持续发展做出更多贡献。
1洛氏硬度计的计量检测原理洛氏硬度计的检测对象一般是各种金属、钢材，或具有一定厚度的硬质合金与冶金材料等。
适用于检测厚度超过1毫米的板材或直径为3毫米左右的圆棒，并不适合测量小产品的硬度。
目前洛氏硬度计种类主要有手动型、电动型和磁力型，无论哪种类型，测量原理都是一致的，先后向被测对象施加初试验力F0与总试验力（F0+F1），将金刚石圆锥压头（或规定直径的球压头）压入到试样表面，再将主试验力F1撤掉，只保留初试验力F0，此时被测对象表面的压痕残余深度与初试验力作用下的压入深度之差h表示洛氏硬度，用符号HR表示。
如图1所示，为手动数显洛氏硬度计的组成。
图1 手动数显洛氏硬度计2洛氏硬度计计量检测的常见故障与维修对策2.1总试验力超差故障现象：当洛氏硬度计出现总负荷超差故障，可能是以下四个问题产生，第一个是初始试验力超差，第二个是负荷杠杆比存在问题；第三个是吊杆的长度过长，不符合要求，导致托起砝码的底盘不能完全脱开；第四个是在检测期间，机体不平，引起检测结果存在误差，精准度不够[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数显表面洛氏硬度计
数显表面洛氏硬度计特点：
LCD数字显示15种洛氏标尺的硬度值
转换至各种硬度标尺，如维氏和布氏菜单式LCD显示屏，功能齐全，如GO/NO判断，硬度转换，总试验力，日期，时间等
内置打印机打印输出测试数据及统计数据
RS232数据输出接口
精确，可靠，耐久，价格合理
坚固的构造，刚性好
精度符合EN-ISO 6508和ASTM E-18
外置式试验力选择旋钮，操作简单
测试空间大，可放置较大的试样
标准配置齐全，可满足所有标尺的测试要求
表面洛氏硬度计技术规格
型号600MRD/S(表面洛氏）
硬度标尺N, T, X, Y
转换标尺HV、HB和HR
硬度分辨率0.1个洛氏单位
试验力15, 30, 45kgf
LCD显示硬度值、洛氏标尺、总试验力、保持时间、上下限设定值GO/NG 指示、测试次数、线性平均值，标准偏差，重复性R
数据输入薄膜键盘
加卸载方式电机自动加卸载(初始试验力手动加载）试验力保持时间 4 ~ 99秒
数据输出内置打印机和RS232C接口
精度符合EN-ISO 6508和ASTM E-18
允许试件尺寸测试高度170mm(6.7"）
试件放置测试宽度(从压头中心线至机壁距离)为165mm(6.5"）外表面放置
圆柱形试样最小直
径
3mm
电源220/240V 50Hz
机器尺寸宽227mm×长516mm×高715mm 机器重量85kg。
