建筑材料：实验七 石油沥青试验
石油沥青实验报告
石油沥青实验报告石油沥青实验报告石油沥青是一种常用的道路建设材料，广泛应用于公路、机场跑道等工程中。
本次实验旨在对石油沥青进行一系列的物理性质测试，以评估其质量和适用性。
通过实验，我们可以了解石油沥青的特性，为后续的工程设计和施工提供参考。
实验一：外观和质地测试首先，我们对石油沥青的外观和质地进行了测试。
通过肉眼观察，我们发现石油沥青呈黑色，具有光泽。
其质地较为坚硬，但又具有一定的柔韧性。
这些特点使得石油沥青在道路建设中能够承受车辆的压力和温度变化。
实验二：密度测试接下来，我们进行了石油沥青的密度测试。
通过测量石油沥青的质量和体积，我们得出了其密度值。
实验结果显示，石油沥青的密度为X g/cm³。
这个数值可以帮助我们计算出在道路施工中所需的石油沥青的用量。
实验三：软化点测试软化点是石油沥青的一个重要指标，它代表了沥青在高温下开始变软的温度。
我们使用软化点仪对石油沥青进行了测试。
实验结果显示，石油沥青的软化点为X℃。
这个数值可以帮助我们确定石油沥青的适用温度范围，以及在不同气候条件下的使用情况。
实验四：粘度测试粘度是石油沥青的另一个重要性质，它反映了石油沥青的流动性。
我们使用粘度计对石油沥青进行了测试。
实验结果显示，石油沥青的粘度为X Pa·s。
这个数值可以帮助我们评估石油沥青在施工过程中的流动性和涂覆性能。
实验五：抗拉强度测试最后，我们进行了石油沥青的抗拉强度测试。
通过施加一定的拉力，我们测试了石油沥青在拉伸状态下的强度。
实验结果显示，石油沥青的抗拉强度为X MPa。
这个数值可以帮助我们评估石油沥青在道路使用过程中的耐久性和承载能力。
综上所述，通过一系列的实验测试，我们对石油沥青的物理性质有了更深入的了解。
石油沥青具有良好的外观、质地和柔韧性，适用于道路建设。
其密度、软化点、粘度和抗拉强度等指标可以帮助我们进行工程设计和施工过程中的合理选择。
通过对石油沥青的实验研究，我们可以更好地利用这一材料，为公路建设和交通运输提供更安全、更可靠的基础。
沥青及其混合料试验步骤
沥青试样数量和试样准备方法一、沥青常规检测试样数量黏稠沥青或固体沥青不少于4kg，液体沥青不少于1L，沥青乳化液不少于4L。
二、试验方法及步骤（1）将装有试样的盛样皿带盖一同放入烘箱中，当石油沥青试样含有水时，烘箱温度为80℃左右，加热至沥青全部熔化后供脱水用。
当沥青中无水时，烘箱温度宜为软化点温度以上90℃，通常为135℃。
（2）当石油沥青含有水分时，将盛样皿放在可控温砂浴，油浴，电热套上加热脱水，不得采用电炉，煤气灶等加热，脱水时必须放石棉垫，时间不得超过30min，并用玻璃棒轻轻搅拌，在沥青温度不超过100℃的条件下脱水，最后沥青温度不宜超过软化点以上100℃。
（3）将盛样皿中的沥青通过0.6mm的过滤筛，不等冷却立即一次灌入各项试验模具中，（4）灌模过程中如果沥青温度下降，可放入烘箱中适当加热，反复加热次数不得超过2次。
沥青针入度试验一、沥青黏滞性、针入度含义，及两者之间关系。
黏度：是指沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞性。
针入度：是在规定温度及时间内，附加一定质量的标准针垂直贯入沥青试样的深度，是表征黏稠沥青条件黏度的一种指标。
（通常在25℃时测针入度）两者之间关系：均可以表现沥青黏度，二、沥青针入度试验方法1、目的、范围其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.01mm计。
2、仪具、材料技术要求①针入度仪：针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只。
针及针杆总质量为2.5g±0.05g，②盛样皿、恒温水槽、平底玻璃皿、温度计、计时器、盛样皿盖、溶剂（三氯乙烯）、电炉或砂浴、石棉网、金属锅、坩埚。
3、步骤：（1）准备工作：①按沥青试样准备方法准备试样；②按试验要求将恒温水槽调节到要求试验温度，保持稳定；③将试样注入盛样皿，试样高度超出预计针入度10mm，并盖上试样皿，盛有试样的盛样皿在10℃～30℃室温中冷却不少于1.5h（小盛样皿）、2h（大盛样皿）、3h（特殊盛样皿）后移入规定温度的恒温水槽中保温不少于1.5h（小盛样皿）、2h（大盛样皿）、2.5h（特殊盛样皿）；④调整针入度仪，使之水平，用三氯乙烯擦拭标准针。
沥青实验
沥青试验一沥青针入度测定石油沥青的针入度以标准阵在一定的荷载、时间及温度条件下垂直穿入沥青试样的深度来表示，单位为1/10℃。
除非另行规定，标准针，针连杆与附加砝码的总质量为（100±0.05）g,温度为（25±0.1）度，时间为5s。
特定试验可采用的其他条件，如表所示。
表针入度特定试验条件规定温度/℃荷重/N 时间/s0 2 604 2 6046 0.5 5注：特定试验报告中要应注明实验条件1.试验目的建筑工程中使用的沥青，在常温下大都是固体或半固体状态，可以通过测定沥青的针入度来表示沥青的粘滞性，并以针入度为其主要技术指标来评定沥青的牌号。
2.主要仪器设备1)针入度仪（图）。
针连杆质量为（47.5±0.05）g，针和针连杆的总质量为（50±0.05）g；2)标准针。
标准针应由硬化回火的不锈钢制造，针应装在一个黄铜或不锈钢的金属箍中，针露在外面的长度应在40~50 mm，金属箍的直径为（3.20±0.05）mm，长度为（38±1）mm，针应牢固的装在箍里，针尖及针的任何其余部分均不得偏离箍轴1mm以上，针箍及其附件总质量为（2.50±0.05）g，每个箍针上打印单独的标志号码。
3)试样皿。
金属或玻璃的圆柱形平底皿，尺寸如表所示。
表金属或玻璃的圆柱形平地皿尺寸要求针入度直径/mm 深度/mm 针入度<200时35 35针入度200~350时55 70针入度350~500时50 604)恒温水浴。
容量不小于10L，能保持温度在试验温度的±0.1℃范围内。
5)温度计。
液体玻璃温度计，刻度范围0~50℃，分度值为0.1℃。
6)平地玻璃皿。
容量不小于350mL，深度要浸过最大的样品皿。
内设一个不锈钢三角支架，以保证试样皿稳定。
3.实验准备1)加热样品时不断搅拌以防局部过热，直到样品能够流动。
焦油沥青的加热温度不超过软化点60℃，石油沥青不超过软化点90℃。
石油沥青实验报告册(3篇)
第1篇一、实验目的1. 了解石油沥青的基本性质和用途。
2. 学习石油沥青的实验方法和步骤。
3. 掌握石油沥青的技术指标和评价标准。
4. 培养实验操作技能和数据分析能力。
二、实验原理石油沥青是一种天然有机胶凝材料，具有良好的粘结性、防水性、抗渗性和耐腐蚀性。
石油沥青的实验主要包括：软化点测定、针入度测定、延度测定、溶解度测定等。
三、实验仪器与试剂1. 实验仪器：- 软化点测定仪- 针入度仪- 延度仪- 溶解度测定仪- 玻璃棒- 秒表- 天平- 试样瓶2. 实验试剂：- 石油沥青试样- 环己烷四、实验步骤1. 软化点测定：- 将石油沥青试样置于软化点测定仪的试样杯中。
- 调整仪器，使试样杯中的沥青与温度计接触。
- 升温，每隔5分钟观察一次沥青的软化程度，当沥青表面出现流动时，记录温度即为软化点。
2. 针入度测定：- 将石油沥青试样置于针入度仪的试样杯中。
- 调整仪器，使针尖与试样表面接触。
- 释放针尖，记录针尖插入沥青的深度，即为针入度。
3. 延度测定：- 将石油沥青试样置于延度仪的试样杯中。
- 调整仪器，使试样杯中的沥青与延度计接触。
- 拉伸沥青，记录拉伸长度，即为延度。
4. 溶解度测定：- 将石油沥青试样置于试样瓶中。
- 加入环己烷，充分搅拌，使沥青溶解。
- 静置，观察溶解情况，记录溶解度。
五、实验数据记录与处理1. 记录实验数据，包括试样名称、实验时间、实验人员等。
2. 对实验数据进行统计分析，计算平均值、标准偏差等指标。
3. 根据实验数据，评价石油沥青的性能。
六、实验结果与分析1. 软化点：石油沥青的软化点反映了其温度敏感性，软化点越高，沥青的温度敏感性越低。
2. 针入度：石油沥青的针入度反映了其粘结性，针入度越小，沥青的粘结性越好。
3. 延度：石油沥青的延度反映了其塑性，延度越大，沥青的塑性越好。
4. 溶解度：石油沥青的溶解度反映了其溶解性能，溶解度越高，沥青的溶解性能越好。
七、实验结论通过本次实验，我们掌握了石油沥青的基本性质和实验方法，了解了石油沥青的技术指标和评价标准。
石油沥青实验报告

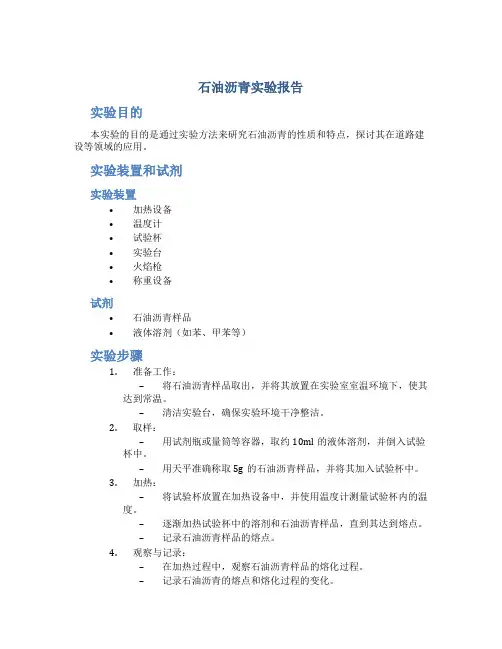

石油沥青实验报告实验目的本实验的目的是通过实验方法来研究石油沥青的性质和特点，探讨其在道路建设等领域的应用。
实验装置和试剂实验装置•加热设备•温度计•试验杯•实验台•火焰枪•称重设备试剂•石油沥青样品•液体溶剂（如苯、甲苯等）实验步骤1.准备工作：–将石油沥青样品取出，并将其放置在实验室室温环境下，使其达到常温。
–清洁实验台，确保实验环境干净整洁。
2.取样：–用试剂瓶或量筒等容器，取约10ml的液体溶剂，并倒入试验杯中。
–用天平准确称取5g的石油沥青样品，并将其加入试验杯中。
3.加热：–将试验杯放置在加热设备中，并使用温度计测量试验杯内的温度。
–逐渐加热试验杯中的溶剂和石油沥青样品，直到其达到熔点。
–记录石油沥青样品的熔点。
4.观察与记录：–在加热过程中，观察石油沥青样品的熔化过程。
–记录石油沥青的熔点和熔化过程的变化。
5.冷却与固化：–等待石油沥青样品冷却，并观察其固化过程。
–记录石油沥青样品的固化时间和固化状态。
6.结果分析：–根据实验结果，分析石油沥青的熔点、熔化过程和固化状态，探讨其特点和性质。
–进一步讨论石油沥青在道路建设等领域的应用前景。
实验注意事项1.实验过程中，应注意安全，避免石油沥青样品的接触和吸入，避免产生有害气体。
2.加热设备使用时，应注意温度是否过高，防止溅出和烫伤。
3.实验结束后，应清洁实验台和实验装置，保持实验环境整洁。
结论通过本实验的步骤和观察结果，我们可以得出以下结论：1.石油沥青具有一定的熔点，加热后会熔化成液体状态。
2.石油沥青在固化过程中，经历一定的时间，并逐渐变得稳定。
3.石油沥青的熔点与其特性和成分有关，不同类型的石油沥青可能具有不同的熔点和固化特点。
4.石油沥青在道路建设等领域具有广泛应用，例如路面修复、防水层、隔离层等。
参考文献[1] 陈某某, 张某某, 王某某. 石油沥青的特性及应用[J]. 石化技术, 2018, 47(5): 123-126.[2] 李某某, 赵某某, 王某某. 石油沥青的研究进展[J]. 山东石油化工学院学报, 2019, 33(1): 45-51.以上是基于“石油沥青实验报告”标题的一份实验报告，通过实验步骤和观察结果，对石油沥青的性质和特点进行了研究和分析，并探讨了其在道路建设等领域的应用前景。
建筑施工与管理专业(专)综合实践环节
建筑施工与管理专业〔专科〕综合实践环节一、课程实验、试验建筑材料1、建筑材料基本性质的试验：密度、表观密度，体积密度，堆积密度，孔隙率及空隙率。
2. 水泥试验：水泥的标准稠度用水量、安定性、凝结时间，水泥胶砂强度。
3、混凝土用骨料试验：取样、砂的筛分、石子的筛分。
4、普通混凝土试验：拌合物的和易性、立方体抗压强度的测定。
5、建筑砂浆试验：稠度、分层度、抗压强度。
6、钢筋试验：取样、拉伸、冷弯。
7、石油沥青试验：针入度、延度、软化点建筑测量实验一水准仪的认识和使用；实验二水准测量；实验三微倾式水准仪的检验与校正。
实验四经纬仪的使用与测回法测水平角；实验五竖直角观测及竖盘指标差的检验与校正；实验六经纬仪的检验。
实验七全站仪的认识与使用。
实验八测设点的平面位置和高程二、实习、实训电脑综合应用能力实训内容可为建筑CAD软件应用、建筑施工管理软件应用、工程监理软件应用、工程造价软件应用等实训内容之一，由地市电大根据实际情况选取。
实训内容的设置不仅要考虑电脑的基础知识和基本概念，还结合专业特点，加强对专业领域流行软件的使用训练。
建筑结构实训与建筑结构课程相配合，主要内容为钢筋混凝土构件设计及结构施工图的识读。
具体要求见附件1。
测量实训与建筑测量课程相配合，主要内容为建筑工程测量的方法与实际训练。
具体要求见附件2。
三、毕业实践在建筑工程造价综合实践、建筑工程建造〔项目管理〕综合实践和建筑工程施工监理综合实践三者选一，以及相应施工图的综合识读。
具体要求见附件3。
附件1建筑结构实训的教学要求一、《建筑结构实训》课程的有关说明1．实训的作用《建筑结构》实训是让学生掌握现浇肋型楼盖的设计，熟练识、读结构施工图。
2．实训的目的和要求〔1〕能正确应用结构设计的方法、原理进行现浇楼盖的设计〔2〕能正确绘制板、梁的结构施工图〔3〕能熟练识、读框架施工图3．教学方法和教学形式建议可以采用媒体教学、自学、教师助学、课程大作业等，实训是实践性较强的教学环节，要求学生在自学的基础上，充分利用多种媒体教材进行学习，认真完成规定题目的课程大作业。
石油沥青实验方法
石油沥青实验方法
沥青是一种复合材料，主要由石油沥青和矿物质制成。
因其被广泛应用，因此
石油沥青实验一直以来都比较重要，是质量检测的关键环节。
那么，石油沥青实验详细有哪些？
首先，要对石油沥青进行结构和物理性能测试，评价其密度、弹性模量、粘度、抗拉强度等性能参数，保证石油沥青性能达标，可以确定其有效抗水性，防护路面不受水损伤。
其次，要进行机械性能测试，一般来说石油沥青的抗裂性能需要经过波动硬度
测试、夯实度测试以及压碎抗拉测试等，确保其表面能耐久抗损，避免受水损耗。
再者，要对石油沥青热溶解性能进行检测，主要根据不同来源的沥青，分别检
测其抗热膨胀性能、抗氧化剂膨胀性能，以保证施工具有良好的性能和卓越的耐久性。
最后，要进行污染限制测试，包括对汞元素、砷元素、硫酸盐以及氯离子等污
染物的检测，对于实验结果中污染物的含量，要求都在规定的检测标准范围内，以保证沥青的质量和环境安全性。
以上是石油沥青实验的相关内容，它无疑为油沥青行业提供了可靠依据，保证
沥青质量及沥青施工安全性，从而利用沥青施工改善了我们的生活状况、交通状况及环境状况。
石油沥青实验报告
一、实验目的1. 了解石油沥青的基本性质和组成。
2. 掌握石油沥青的主要性能指标及其测定方法。
3. 分析石油沥青在不同条件下的性能变化。
二、实验原理石油沥青是一种复杂的有机混合物，主要由沥青质、树脂和蜡质组成。
本实验通过测定石油沥青的软化点、针入度、延度等性能指标，来评价其质量。
三、实验材料与仪器1. 实验材料：- 石油沥青样品- 硅油- 沥青软化点试验仪- 针入度试验仪- 延度试验仪- 恒温水浴锅- 秒表- 玻璃棒2. 实验仪器：- 软化点试验仪：用于测定沥青的软化点。
- 针入度试验仪：用于测定沥青的针入度。
- 延度试验仪：用于测定沥青的延度。
- 恒温水浴锅：用于加热和恒温。
- 秒表：用于计时。
四、实验步骤1. 软化点试验：（1）将沥青样品放入软化点试验仪的试样杯中，试样杯底部垫上滤纸。
（2）将试样杯放入恒温水浴锅中，加热至规定温度。
（3）当沥青样品软化至规定直径的针恰好能穿过试样时，记录温度即为沥青的软化点。
2. 针入度试验：（1）将沥青样品放入针入度试验仪的试样杯中，试样杯底部垫上滤纸。
（2）将试样杯放入恒温水浴锅中，加热至规定温度。
（3）将规定直径的针垂直插入试样中，记录针插入深度。
（4）重复上述步骤，求出针入度的平均值。
3. 延度试验：（1）将沥青样品放入延度试验仪的试样杯中，试样杯底部垫上滤纸。
（2）将试样杯放入恒温水浴锅中，加热至规定温度。
（3）将试样杯中的沥青样品夹在两个夹具之间，夹具间距为100mm。
（4）以规定速度拉伸沥青样品，直至样品断裂。
（5）记录沥青样品断裂时的长度，即为沥青的延度。
五、实验结果与分析1. 软化点：实验结果表明，该石油沥青的软化点为55℃。
2. 针入度：实验结果表明，该石油沥青的针入度为70（0.1mm）。
3. 延度：实验结果表明，该石油沥青的延度为15cm。
六、结论通过本次实验，我们掌握了石油沥青的基本性质和组成，以及主要性能指标的测定方法。
实验结果表明，该石油沥青具有良好的软化点、针入度和延度，适用于道路、桥梁等工程。
沥青材料学实验报告
一、实验目的1. 了解沥青材料的成分、组成和结构；2. 掌握沥青分离分析方法的基本原理和操作步骤；3. 提高对沥青材料性能的认识和实验操作技能。
二、实验原理沥青是一种复杂的烃类与非烃类的混合物，其成分和结构对其性能有很大影响。
为了研究沥青的化学组成，常采用分离分析方法。
本实验采用分子蒸馏法、分离沉淀法和化学沉淀法对沥青进行分离，以了解其成分和结构。
三、实验材料与仪器1. 实验材料：石油沥青、溶剂、沉淀剂等；2. 实验仪器：分子蒸馏仪、分析天平、离心机、显微镜等。
四、实验步骤1. 分子蒸馏法（1）将石油沥青样品放入分子蒸馏仪中；（2）在适宜的温度下进行分子蒸馏，收集不同沸点的沥青组分；（3）对收集到的沥青组分进行鉴定和分析。
2. 分离沉淀法（1）将石油沥青样品溶解于溶剂中；（2）加入适量的沉淀剂，使沥青中的不同组分沉淀；（3）离心分离沉淀物，收集不同组分的沥青；（4）对收集到的沥青组分进行鉴定和分析。
3. 化学沉淀法（1）将石油沥青样品溶解于溶剂中；（2）加入适量的化学沉淀剂，使沥青中的不同组分沉淀；（3）离心分离沉淀物，收集不同组分的沥青；（4）对收集到的沥青组分进行鉴定和分析。
五、实验结果与分析1. 分子蒸馏法实验结果显示，石油沥青在分子蒸馏过程中，不同沸点的沥青组分被有效分离。
其中，低沸点组分主要为饱和烃，高沸点组分主要为芳香烃。
2. 分离沉淀法实验结果显示，沥青中的不同组分在加入沉淀剂后，可形成不同溶解度的沉淀。
通过离心分离，收集到的沥青组分具有不同的化学组成。
3. 化学沉淀法实验结果显示，沥青中的不同组分在加入化学沉淀剂后，可形成不同化学反应性的沉淀。
通过离心分离，收集到的沥青组分具有不同的化学组成。
六、实验结论1. 通过本实验，掌握了沥青材料学的基本实验方法，了解了沥青的成分、组成和结构；2. 通过分离分析方法，揭示了沥青中不同组分的化学组成和结构特点；3. 本实验结果有助于进一步研究沥青材料的性能和加工应用。
大学石油沥青实验报告
一、实验目的1. 了解石油沥青的基本性质和组成。
2. 掌握石油沥青的常规试验方法。
3. 通过实验，分析石油沥青的性能指标，为沥青路面设计和施工提供依据。
二、实验原理石油沥青是一种复杂的有机高分子化合物，主要由沥青质、树脂、蜡和沥青矿物等组成。
本实验主要通过观察石油沥青的外观、测定软化点、针入度等指标，了解其物理性质和化学组成。
三、实验材料与仪器1. 实验材料：石油沥青样品。
2. 实验仪器：软化点测定仪、针入度测定仪、高温瓶、温度计、剪刀等。
四、实验步骤1. 外观观察：观察石油沥青的颜色、粘度、流动性和气味等外观特征。
2. 软化点测定：a. 将石油沥青样品放入高温瓶中，预热至150℃；b. 将温度计插入高温瓶中，缓慢升温至规定温度（如80℃）；c. 记录沥青开始软化时的温度，即为软化点。
3. 针入度测定：a. 将石油沥青样品放入针入度测定仪的样品槽中；b. 将针插入样品中，保持5s；c. 记录针入深度，即为针入度。
4. 粘度测定：a. 将石油沥青样品放入粘度测定仪的样品槽中；b. 按照仪器说明书进行操作，记录沥青的粘度。
五、实验结果与分析1. 外观观察：实验结果显示，石油沥青呈黑色，粘稠，具有独特的气味。
2. 软化点测定：本实验测得的石油沥青软化点为80℃。
3. 针入度测定：本实验测得的石油沥青针入度为60（0.1mm）。
4. 粘度测定：本实验测得的石油沥青粘度为0.5 Pa·s。
通过以上实验结果分析，可以得出以下结论：1. 石油沥青具有良好的粘结性能，软化点较高，适用于高温地区。
2. 石油沥青的针入度适中，具有良好的流动性和施工性能。
3. 石油沥青的粘度较低，有利于提高沥青混合料的抗滑性能。
六、实验讨论1. 影响石油沥青性能的因素有哪些？a. 沥青质的含量和分子量；b. 树脂和蜡的含量；c. 沥青矿物的含量和类型。
2. 如何提高石油沥青的性能？a. 选择合适的沥青质和树脂；b. 控制蜡和沥青矿物的含量；c. 采用合适的炼制工艺。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七石油沥青试验
一、针入度测定
（一）主要仪器设备
1.针入度仪针连杆质量为（47.5±0.05）g，针和针连杆组合件的总质量为（50±0.05）g。
2.标准针由硬化回火的不锈钢制成，洛氏硬度54～60，尺寸要求见图试8.1。
3.试样皿为金属圆柱形平底容器：针入度小于200时，内径为55mm，内部深度35mm；针入度在200～350时，内径70mm，内部深度为45mm。
4.恒温水浴容量不小于10L，能保持温度在试验温度的±0.1℃范围内。
水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm处。
5.平底玻璃皿、秒表、温度计、金属皿或瓷柄皿、筛、砂浴或可控制温度的密闭电炉等。
图试8.1 标准钢针的形状及尺寸
（二）试样制备
1.将预先除去水分的沥青试样在砂浴或密闭电炉上小心加热，不断搅拌以防止局部过热，加热温度不得超过试样估计软化点100℃。
加热时间不得超过30min，用筛过滤除去杂质。
加热搅拌过程中避免试样中混入空气。
2.将试样倒入预先选好的试样皿中，试样深度应大于预计穿入深度10mm。
3.试样皿在15～30℃的空气中冷却1～1.5h（小试样皿）或1.5～2h（大试样皿），防止灰尘落入试样皿。
软化将试样皿移入保持规定试验温度的恒温水浴中。
小试验皿恒温1～1.5h，大试验皿恒温1.5～2h。
（三）试验步骤
1.调节针入度仪的水平，检查针连杆和导轨，以确认无水和其他外来物，无明显磨擦。
用甲苯或其他合适的溶剂清洗针，用干净布将其擦干，把针插入针连杆中固定。
按试验条件放好砝码。
2.从恒温水浴中取出试验皿，放入水温控制在试验温度的平底玻璃皿中的三腿支架上，试样表面以上的水层高度应不小于10mm，将平底玻璃皿置于针入度仪的平台上。
3.慢慢放下针连杆，使针尖刚好与试样接触。
必要时用放置在合适位置的光源反射来观察。
拉下活杆，使其与针杆顶端接触，调节针入度仪读数为零。
4.用手紧压按钮，同时启动秒表，使标准针自由下落穿入沥青试样，到规定时间停压按钮，使针停止移动。
5.拉下活杆与针连杆顶端接触，此时的读数即为试样的针入度。
6.同一试样至少重复测定三次，测定点之间及测定点与试样皿之间距离不应小于10mm。
每次测定前应将平底玻璃皿放入恒温水浴。
每次测定换一根干净的针或取下针用甲苯或其他溶剂擦干净，再用干净布擦干。
7.测定针入度大于200的沥青试样时，至少用三根针，每次测定后将针留在试样中，直至三次测定完成后，才能把针从试样中取出。
（四）结果评定
1.取三次测定针入度的平均值，取至整数作为试验结果。
三次测定的针入度值相差不应大于表试8.1中规定的数值。
否则，试验应重做。
针入度测定允许最大差值表试8.1
2.重复性和再现性的要求见表试8.2。
针入度测定的重复性与再现性要求表试8.2
二、延度测定
（一）主要仪器设备
1.延度仪见图试8.2。
2.试件模具由两个端模和两个侧模组成，形状及尺寸见图试8.3。
3.恒温水浴容量不小于10L，能保持温度在试验温度的±0.1℃范围内。
水中应备有一个带孔的支架，位于水面下不少于100mm，距浴底不少于50mm处。
4.温度计（0～50℃，分度0.1℃和0.5℃各一支）、金属皿或瓷皿、筛、砂浴或可控制温度的密闭电炉等。
图试8.2 沥青延度仪
1－滑动器；2－螺旋杆；3－指针；4－标尺；5－电动机
图试8.3 延度仪试模
（二）试样制备
1.将甘油滑石粉隔离剂（甘油：滑石粉＝2：1，以质量计）拌和均匀，涂于磨光的金属板上。
2.将除去水分的试样在砂浴上小心加热，防止局部过热，加热温度不得超过试样估计软化点100℃。
用筛过滤，充分搅拌，避免试样中混入空气。
然后将试样呈细流状，自模的一端至另一端往返倒入，使试样略高于模具。
3.试样在15～30℃的空气中冷却30min，然后放入（25±0.1）℃的水浴中，保持30min后取出，用热刀将高出模具的沥青刮去，使沥青面于模具面平齐。
沥青的刮法应自模的中间向两边，表面应十分光滑。
将试件连同金属板再浸入（25±0.1）℃的水浴中恒温1～1.5h。
（三）试验步骤
1.检查延度仪的拉伸速度是否符合要求，然后移动滑板使其指针正对标尺的零点，保持水槽中水温为（25±0.5）℃。
2.将试件移至延伸仪的水槽中，模具两端的孔分别套在滑板及槽端的金属柱上，水面距试件表面应不小于25mm，然后去掉侧模。
3.确认延度仪水槽中水温为（25±0.5）℃时，开动延度仪，此时仪器不得有振动。
观察沥青的拉伸情况。
在测定时，如发现沥青细丝浮于水面或沉入槽底时，则应在水中加入食盐水调整水的密度，至与试样的密度相近后，再进行测定。
4.试件拉断时指针所指标尺上的读数，即为试样的延度，以cm表示。
在正常情况下，应将试样拉伸成锥尖状，在断裂时实际横断面为零。
如不能得到上述结果，则应报告在此条件下无测定结果。
（四）结果评定
1.取平行测定三个结果的算术平均值作为测定结果。
若三次测定值不在平均值的5％以内，但其中两个较高值在平均值的5％以内，则舍去最低测定值，取两个较高值的平均值作为测定结果。
2.两次测定结果之差，不应超过：重复性平均值的10％，再现性平均值的20％。
三、软化点测定（环球法）
（一）主要仪器设备
1.沥青软化点测定器见图试8.4，包括钢球、试样环（图试8.5）、钢球定位器（图试8.6）、支架、温度计等。
2.电炉及其他加热器。
3.金属板或玻璃板、刀、筛等。
图试8.4 沥青软化点测定器
1－温度计；2－上承板；3－枢轴；4－钢球；5－环套；6－环；7－中承板；
8－支承座；9－下承板；10－烧杯
图试8.5 环
图试8.6 钢球定位器
（二）试样制备
1.将黄铜环置于涂有甘油滑石粉质量比为2：1的隔离剂的金属板或玻璃板上。
2.将预先脱水试样加热熔化，不断搅拌，以防止局部过热，加热温度不得高于试样估计软化点100℃，加热时间不超过30min，用筛过滤。
将试样注入黄铜环内至略高出环面为止。
若估计软化点在120℃以上时，应将黄铜环和金属板预热至80～100℃。
3.试样在15～30℃的空气中冷却30min后，用热刀刮去高出环面的试样，使沥青与环面平齐。
4.估计软化点高于80℃的试样，将盛有试样的黄铜环及板置于盛有水的保温槽内，水温保持在（5±0.5）℃，恒温15min。
估计软化点高于80℃的试样，将盛有试样的黄铜环及板置于盛有甘油的保温槽内，甘油温度保持在（32±1）℃，恒温15min，或将盛试样的环水平地安放在环架中承板的孔内，然后放在盛有水或甘油的烧杯中，恒温15min，温度要求同保温槽。
5.烧杯内注入新煮沸并冷却至5℃的蒸馏水（估计软化点不高于80℃的试样），或注入预先加热至约32℃的甘油（估计软化点高于80℃的试样），使水平面或甘油面略低于环架连杆上的深度标记。
（三）试验步骤
1.从水或甘油中取出盛有试样的黄铜环放置在环架中承板的圆孔中，套上钢球定位器，把整个环架放入烧杯内，调整水面或甘油液面至深度标记，环架上任何部分不得有气泡。
将温度计由上层板中心孔垂直插入，使水银球底部与铜环下面平齐。
2.将烧杯移至有石棉网的三角架上或电炉上，然后将钢球放在试样上（须使各环的平面在全部加热时间内处于水平状态），立即加热，使烧杯内水或甘油温度在3min保持每分钟上升（5±0.5）℃，在整个测定过程中如温度的上升速度超出此范围时，则试验应重做。
3.试验受热软化下坠至与下承板面接触时的温度，即为试样的软化点。
（四）结果评定
1.取平行测定两个结果的算术平均值作为测定结果。
2.精密度：重复测定两个结果间的温度差不得超过表试8.3的规定；同一试样由两个试验室各自提供的试验结果之差不应超过5.5℃。
软化点测定的重复性要求表试8.3。
