第13讲 1A413020建筑工程土方工程施工技术(一)(2013年新版)
讲义

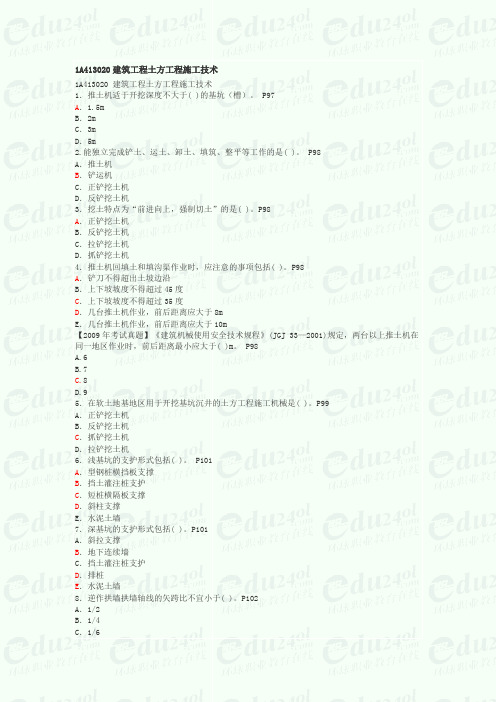

1A413020建筑工程土方工程施工技术1A413020 建筑工程土方工程施工技术1．推土机适于开挖深度不大于( )的基坑（槽）。
P97A．1.5mB．2mC．3mD．5m2.能独立完成铲土、运土、卸土、填筑、整平等工作的是( )。
P98A．推土机B．铲运机C．正铲挖土机D．反铲挖土机3．挖土特点为“前进向上，强制切土”的是( )。
P98A．正铲挖土机B．反铲挖土机C．拉铲挖土机D．抓铲挖土机4．推土机回填土和填沟渠作业时，应注意的事项包括( )。
P98A．铲刀不得超出土坡边沿B．上下坡坡度不得超过45度C．上下坡坡度不得超过35度D．几台推土机作业，前后距离应大于8mE．几台推土机作业，前后距离应大于10m【2009年考试真题】《建筑机械使用安全技术规程》(JGJ 33—2001)规定，两台以上推土机在同一地区作业时，前后距离最小应大于( )m。
P98A.6B.7C.8D.95．在软土地基地区用于开挖基坑沉井的土方工程施工机械是( )。
P99A．正铲挖土机B．反铲挖土机C．抓铲挖土机D．拉铲挖土机6．浅基坑的支护形式包括( )。
P101A．型钢桩横挡板支撑B．挡土灌注桩支护C．短桩横隔板支撑D．斜柱支撑E．水泥土墙7．深基坑的支护形式包括( )。
P101A．斜拉支撑B．地下连续墙C．挡土灌注桩支护D．排桩E．水泥土墙8．逆作拱墙拱墙轴线的矢跨比不宜小于( )。
P102A．1/2B．1/4C．1/6D．1/89．采用水泥土桩墙支护的深基坑深度为( )。
P102A．小于6mB．大于12mC．小于15mD．大于15m(二级真题)当地质条件和场地条件许可时，开挖深度不大的基坑最可取的开挖方案是（）。
P102A.放坡挖土B.中心岛式（墩式）挖土C.盆式挖土D.逆作法挖土10.对基坑侧壁安全等级为三级的深基坑工程，宜采取的支护形式为( )。
P102A．水泥土墙B．地下连续墙C．土钉墙D．逆作拱墙11.降水方案选择，下列各项中应考虑的因素有( )。
建筑施工技术最全课件整套ppt教学课件完整版教学教程全套电子讲义讲义(最新)
1.5.1 推土机施工
• 推土机特点 • 作业方法 • 推土机生产率计算
1.5.2 铲运机施工
• 铲运机特点 • 开行路线 • 铲运机生产率计算
1.5.3 单斗挖土机施工
单斗挖土机在土方工程中应用较广， 种类很多， 按其行走装置的不同， 分为履带式和轮胎式两类。 单斗挖土机还可根据工作的需要， 更换其工作装置。 按其工作装置的不同， 分为正铲、反铲、拉铲和抓 铲等。按其操纵机械的不同， 可分为机械式和液压 式两类
项目1 土方工程施工
1.1 概述
土方工程是建筑工程施工中主要分部工程 之一。土方工程包括土（或石） 的开挖、 运输、填筑、平整和压实等， 以及排水、 降水和土壁支撑等准备工作和辅助工作。
1.1.1 土方工程的施工特点
1.土方工程的种类: 平整场地 挖基槽 挖基坑 挖土方 回填土
２.土方工程的施工特点： 土石方工程的工程量大， 施工工期长， 劳动强度大; 土方工程施工条件复杂， 又多为露天作业， 受地区气候 条件、地质和水文条件的影响很大， 难以确定的因素较 多;
1.2.2 场地平整土方工程量计算
3.边坡土方量的计算
图1.9 是一场地边坡的平面示意图， 从图中可看出： 边坡的土方量可以划分为两种近似几何形体计算， 一种为三 角棱锥体， 另一种为三角棱柱体，
1.2.2 场地平整土方工程量计算
4.计算土方总量
将挖方区（或填方区） 所有方格的土方量 和边坡土方量汇总， 即得场地平整挖（填） 方的工程量。
1.2.3 土方调配
•土方调配区的划分 １） 调配区的划分应与房屋或构筑物的位置相协调 ２） 调配区的大小应该满足土方施工用主导机械的 技术要求 ３） 当土方运距较大或场区内土方不平衡时， 可根 据附近地形， 考虑就近借土或就近弃土 ４） 调配区的范围应该和土方的工程量计算用的方 格网协调
土木工程施工01土方工程(2013)
70.29m
（2）按泄水坡度调整设计标高：
H1 70.29 30 2‰ 30 3‰ 70.32
H 70.29 10 2‰ 30 3‰ 70.36 2
H 3 70.29 10 2‰ 30 3‰ 70.40
其它见图1.14 。
6. 结构安装工程 7. 保温节能工程施工 8. 防水工程
9. 装饰工程
10.桥梁结构施工 11.道路工程
施工组织部分（6个方面）
12.施工组织概论 13.流水施工原理
14.网络计划技术
15.施工组织总设计
16.单位工程施工组织设计
17.计算机在土木工程施工中的应用
土方工程
土方规划：涉及土方工程的分类和特点、土的
V1 2 1.5 100 412.5m
填方量：
V3 412.5 2.5 100 162.5m3
Ks 1.25 V2留 V3 162.5 193.5m3 1.05 K
s
填方需留松土体积：
弃土量（松散）： V2弃＝V1 K s V2留 412.5 1.25 193.5 322.1m3
(a)
(b)
图1.4设计标高H0计算示意图 (a)方格网划分；(b)场地设计标高示意图 1一等高线；2一自然地面；3一场地设计标高平面
场地设计初步标高即为各个方格标高之和的
平均值。可按下式计算：
H0 H i1 H i 2 H i 3 H i 4 4N
（1.5） （1.6）
及边坡的稳定性。
土的干密度，是指单位体积土中固体颗粒 的质量（105℃，烘干3～4h），用d表示；它 是检验填土压实质量的控制指标。
建筑工程技术——1A413000 建筑工程施工技术教材
建筑工程技术——1A413000建筑工程施工技术此节特点：技术平台的核心；贯穿教材三章；质量控制的主要依据。
要求学员掌握各种施工方法、工艺流程及技术要点。
历年来多是选择题，部分年份有知识点出现在案例分析题中。
1A413010 施工测量技术（条）1A413011 施工测量的内容和方法（目）续表同步训练1.下列关于施工测量工作和内容的叙述，正确的有（）。
A.平面控制测量必须遵循“由整体到局部”的组织实施原则B.平面控制测量必须遵循“由局部到整体”的组织实施原则C.高程控制测量宜采用经纬测量D.高程控制测量宜采用水准测量E.大型、高层建筑可在基础垫层或基础底板完成后开始进行变形观测『正确答案』ADE『答案解析』本题考查的是施工测量的内容。
平面控制测量必须遵循“由整体到局部”的组织实施原则，高程控制测量宜采用水准测量，大型、高层建筑可在基础垫层或基础底板完成后开始进行变形观测，普通建筑在基础垫层或底板砌筑完毕后开始观测。
2.（2014年真题）对施工控制网为方格网形式的建筑场地，最方便的平面点位放线测量方法是（）。
A.直角坐标法B.极坐标法C.角度前方交会法D.距离交会法『正确答案』A『答案解析』本题考查的是施工测量的方法。
当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。
3.（2011年真题）对施工控制网为轴线形式的建筑场地，最方便的位置放线测量方法是（）。
A.直角坐标法B.极坐标法C.角度前方交会法D.距离交会法『正确答案』A『答案解析』本题考查的是施工测量的方法。
对施工控制网为轴线形式的建筑场地，最方便的平面位置放线测量方法是直角坐标法。
4.（2009年真题）某高程测量，已知A点高程为HA，欲测得B点高程HB，安置水准仪于A、B 之间，后视读数为a，前视读数为b，则B点高程HB为（）。
A.H B=H A-a-bB.H B=H A+a+bC.H B=H A+a-bD.H B=H A-a+b『正确答案』C『答案解析』本题考查的是施工测量的内容和方法。
2013一建 建筑工程施工技术
二、浅基坑的支护 1、斜柱支撑： 2、锚拉支撑： 适于开挖较大型、深度不大的基坑或使用机械挖土时。 适于开挖较大型、深度不大的基坑或使用机械挖土， 不能安设横撑时使用。 3、型钢桩横挡板 ： 适于地下水位较低、深度不很大的一般黏性 或砂土层中使用。 4、短桩横隔板支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时 使用。 5、临时挡土墙支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时 使用。 6、挡土灌注桩支护：适用于开挖较大、较浅(<5m)基坑，邻近有建筑物， 不允许背面地基有下沉、位移时采用。 7．叠袋式挡墙支护：适用于一般黏性土、面积大、开挖深度应在5m以内的 浅基坑支护。
基坑支护与土方开挖施工必须按《危险性较大的分部分项工程安全管理 办法》(建质[2009]87号文)的规定执行。 开挖深度超过3m(含3m)或虽未超过3m但地质条件和周边环境复杂的基坑 (槽)支护；开挖深度超过3m(含3m)的基坑(槽)的土方开挖工程，属于危险性 较大的分部分项工程范围。（编制专项施工方案） 开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护工程以及开挖深度 虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑(构筑) 物安全的基坑(槽)的土方开挖、支护工程，属于超过一定规模的危险性较大 的分部分项工程范围。 （除编制专项施工方案，还需组织专家论证） 土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑， 先撑后挖，分层开挖，严禁超挖”的原则。 基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
二、经纬仪 经纬仪由照准部、水平度盘和基座三部分组成，是对水平角和竖直角进 行测量的一种仪器。 经纬仪有DJO.7，DJ1、DJ2、DJ6等几种不同精度的仪器。“D”和“J” 分别代表“大地测量”和“经纬仪”汉语拼音的第一个字母，“0.7”、 “1”、“2”、“6”是表示该类仪器一测回方向观测中误差的秒数。通常在 书写时省略字母“D”。JO.7、J1和J2型经纬仪属于精密经纬仪，J6型经纬仪 属于普通经纬仪。在建筑工程中，常用J2和J6型光学经纬仪。 经纬仪的主要功能是测量两个方向之间的水平夹角；其次，它还可以测 量竖直角；借助水准尺，利用视距测量原理，它还可以测量两点间的水平距 离和高差。 （四个作用）
2013年一级建造师《建筑工程》精讲班2_2
1A413000建筑工程施工技术
六、验槽方法P105 验槽方法通常主要采用观察法为主，而对于基底以下 的土层不可见部位，要先辅以钎探法配合共同完成。 (一)观察法 (二)钎探法 钎杆每打入土层30cm时，记录一次锤击数；钎探后的 孔要用砂灌实。 (三)验槽注意事项 验槽时应重点观察柱基、墙角、承重墙下或其他受力 较大部位；如有异常部位，要会同勘察、设计等有关单 位进行处理
五、常考点 4、1A432024熟悉《建筑基坑支护技术规程》P427-429 一、基本规定P427 1．支护结构可根据基坑周边环境开挖深度工程地质与 水文地质施工作业设备和施工季节等条件按表 1A432024—1选用排桩、地下连续墙、水泥土墙、逆作 拱墙、土钉墙、原状土放坡或采用上述形式的组合
1A413000建筑工程施工技术
1A413000建筑工程施工技术 五、常考点 1、开挖深度超过3m(含3m)或虽未超过3m但地质条件和周 边环境复杂的基坑(槽)支护；开挖深度超过3m(含3m)的 基坑(槽)的土方开挖工程，属于危险性较大的分部分项 工程范围 开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护 工程以及开挖深度虽未超过5m，但地质条件、周围环境 和地下管线复杂，或影响毗邻建筑(构筑)物安全的基坑( 槽)的土方开挖、支护工程，属于超过一定规模的危险性 ቤተ መጻሕፍቲ ባይዱ大的分部分项工程范围。 P100
1A413000建筑工程施工技术 一、浅基坑的开挖 5．采用井点降水，将水位降低至坑底以下50cm，降 水工作应持续到基础(包括地下水位下回填土)施工完 成。P100 P430 7．基坑开挖时，应对平面控制桩、水准点、基坑平 面位置、水平标高、边坡坡度等经常复测检查。
1A413000建筑工程施工技术 二、浅基坑的支护 三、深基坑的支护 支护结构的选型有排桩或地下连续墙、水泥土墙、逆 作拱墙或采用上述形式的组合等。 四、深基坑的土方开挖 在深基坑土方开挖前，要制定土方工程专项方案并通 过专家论证；要对支护结构、地下水位及周围环境进行 必要的监测和保护。 深基坑工程的挖土方案，主要有放坡挖土、中心岛式( 也称墩式)挖土、盆式挖土和逆作法挖土。前者无支护结 构，后三种皆有支护结构。
01第一章 土方工程施工(土木工程施工技术课件)
5.边坡坡度值
当土的湿度、土质及其他地质条件较好且地下水位低于 基底时，深度5 m以内不加支撑的基坑基槽或管沟，其边 坡的最陡坡度见表。
二、基坑（槽）土方量计算
1.基坑土方量计算 基坑土方工程量可按立体几何中的拟柱体体积公式计算， 即： V=×（F1+4F0+F2） 式中，H——基坑深度； F1，F2——基坑上、下的底面积； F0——基坑中截面的面积。
二、土的工程分类
土的分类方法很多， 如按照土的沉积年代、 按照颗粒级配、按照 密实度分类等。在建 筑工程施工中，按照 土的开挖难易程度将 土分为8类，这也是 确定建筑安装工程劳 动定额的依据。
三、土的组成
土由土颗粒、水和空气组成，我们一般把它们叫作 土的固相、液相和气相。这三部分之间的比例关系 是不断变化的。三者之间的比例不同，所反映的物 理状态也不同，如干燥、湿润，密实、稍密或松散。 这些物理指标对评价土的工程性质，进行土的工程 分类具有重要意义。
2.方格网法计算场地平整土方量
（1）划分方格网。 根据已有地形图，将场地划分为若干个方格。方格边长 一般为20 m、30 m、40 m，将设计高程和自然地面高程 分别标注在方格网点上。 （2）计算零点，标出零线。 ① 计算各方格角点的施工高度。 ② 计算零点，标出零线。 零点的位置，是根据方格角点的施工高度用几何法求出。
四、土的物理性质
1.土的天然含水量
土的天然含水量是用来表示土的干湿程度，即土中水的 质量与固体颗粒质量之比的百分率，用ω来表示，即： ω=（mw/ms）×100% 土的含水量测定方法为： 把土样称量后放入烘箱内进行烘干，温度在100～105℃， 直至重量不再减少为止，进行称量。第1次称量为含水状 态土的质量G1，第2次称量为烘干后土的质量G2，利用公 式可计算出土的含水量。 土的含水量表示土的干湿程度： 土的含水量在5%以内，称为干土；土的含水量在5%～30% 以内，称为潮湿土；土的含水量大于30%，称为湿土。
土方工程施工技术
土方工程施工技术第一节土的工程性质及分级在进行土石方开挖及确定挖运组织时，须根据各种土石的工程性质及其具体指标来选择施工方法及施工机具。
对土石方工程施工影响较大的因素有土壤级别与特征。
从广义的角度而言，土包括土质土和岩石两大类。
由于开挖的难易程度不同，水利水电工程中沿用16 级分类法时，通常把前Ⅰ～Ⅳ级叫土（即土质土），Ⅴ级以上的都叫做岩石。
一、土的工程性质（一）土的颗粒分类根据土的颗粒级配，土可分为碎石类土、砂土和黏性土。
按照土的颗粒大小分类，又可分为块石、碎石、砂粒等，详见表4-1。
表4-1 土的颗粒分类（二）土的松实关系自然状态下的土，经开挖扰动之后，因土体变得松散而使体积增大，这种性质叫做土的可松性。
其松散程度可用土体的可松性系数K （开挖后的松散体积/开挖前的自然体积）表示，各种土的可松性系数见表4-2。
表4-2 土的密度γ和可松性系数K当自然状态的土挖松后，再经过人工或机械的碾压、振动，土可被压实。
例如，在填筑拦河坝时，从土区取1m3 的自然方，经过挖松运至坝体进行碾压后的实体方，就小于原1m3的自然方，这种性质叫做土的可缩性。
在土方工程施工中，经常有三种土方的名称，即自然方、松方、实体方。
它们之间有着密切的关系。
1.土的体积关系土体在自然状态下是由土粒（矿物颗粒）、水和气体三相组成。
当自然土体松动后，气体体积（即孔隙）增大，当土粒数量不变，原自然土体积V自＜松动后的土体积V松；当经过碾压或振动后，气体被排出，则压实后的土体V实＜V 自。
三者之间的关系即V实＜V自＜V松，V实为经压实后的实体方，V松为经扰动后的松方。
对于砾石、卵石和爆破后的块碎石，由于它们的块度大或颗粒组，可塑性远小于土粒，因而它们的压实方大于自然方，详见表4-3。
单位体积土的质量称为密度。
当1m3的自然土体松动后，土体增大了，因而单位体积的重量变轻了；再经过碾压或振动，使土粒紧密度增加，因而单位体积质量增大，即表4-3 几种典型土的体积变化换算系数式中ρ松——开挖后的土体密度，kg/m3；ρ自——未扰动的土体密度，kg/m3；ρ实——碾压后的土体密度，kg/m3。
建筑土方施工技术讲稿课件ppt 107页PPT
H 0
H1 2 H2 3 H3 4 H4 4N
174 .79 698 .72 525 .12 43 .71 m 48
场地设计标高 H 0 = 43.71m
（3）计算方格角点的设计标高 以场地中心角点8为H0(图1－13)，由已知泄水
V 11 3A 1 l1 其A 1 中 h 2m 22 hm 22 2 h
(2)三角棱柱体，土方量计算式为:
V 4A 1 2A 2l4 V 4l6 4A 1 4 A 0A 2
5.计算土方总量 将挖方区(或填方区)的所有方格土方量和边坡
土方量汇总后即得场地平整挖(填)方的工程量。
2.计算零点位置
（1）数解法计算零点位置
式中
x1
h1
h1 h2
a
x2
h2 h1 h2
a
x1、 x2 — —角点至零点的距离(m)；
h1、 h2 — —相邻邻两角点的施工高
(m)，均用 绝均用绝
a— —方格网的边格(m)。
（2）图解法计算零点的位置 图解法直接求出零点方法如图1-8所示，用尺在
（4）计算角点的施工高度 按式(1-14)计算，各角点的施工高度为:
h1=4.3634.32= 40.3m 9(填 ) h3=4.3754.39= 40.1m 9(挖 )
其余各角点施工高度详见图1－13中施工高度值。
（5）确定零线
求零点，方格边线上零点的位置由式(1-15)确
定。2－3角点连线零点距角点2的距离为：
2
H
2
2
43 .67 43 .67
43 .94 43 .23
《土木工程施工技术》课件01 土方工程-场地平整
VS
详细描述
在某桥梁建设的土方工程中，施工单位面 临复杂的地质条件和技术要求。为了确保 工程质量，施工单位采用了多种土方工程 技术，如桩基施工、地基加固等。同时， 加强施工现场管理和安全防护措施，有效 保障了施工质量和安全。
THANKS
感谢观看
场地平整能够减少土木工程施工对周 边环境的影响，如减少水土流失、降 低噪音等。
提高安全性
通过场地平整，可以消除施工现场的 坑洼、陡坡等安全隐患，提高施工安 全性。
场地平整的方法与步骤
01
02
03
04
测量放线
根据施工图纸和现场实际情况 ，进行测量放线，确定场地平
整的范围和标高。
土方挖掘
根据测量放线的结果，使用挖 掘机等机械进行土方挖掘，将 场地内的土方移至指定位置。
控制开挖深度和宽度
控制回填料质量
在开挖过程中，应严格按照设计要求控制 开挖深度和宽度，确保基础工程的安全性 和稳定性。
回填料的质量直接影响回填工程的密实度 和稳定性，因此应对回填料进行质量检验 和控制。
控制分层厚度和夯实方法
控制施工顺序和安全措施
在回填过程中，应按照规定分层铺填回填 料，并采用合适的夯实方法进行夯实与压 实，确保密实度符合要求。
总结词
规模庞大、技Biblioteka 难度高详细描述该案例涉及商业中心建设中的土方开挖与回填工程，规模庞大且技术难度高。施工单位采用了多种土 方工程技术，如大开挖、分层回填等，确保了工程的顺利进行。同时，通过科学的管理和组织，有效 控制了施工成本和安全风险。
某桥梁建设中的土方工程技术应用案例
总结词
地质条件复杂、技术要求高
边坡滑坡问题
总结词
边坡滑坡是由于土体稳定性不足或受到外力作用而产生的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1A413020建筑工程土方工程施工技术
1A413021机械施工的适用范围和施工技术
土方机械的选择依据：基础形式、工程规模、开挖深度、地质、地下水情况、土方量、运距、现场和机具设备条件、工期要求以及土方机械的特点等。
2011年案例二，问题2机械选择依据
1.推土机
推土机可以推挖一～四类土，多用于场地清理和平整、开挖深度1.5m以内的基坑。
推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。
几台推土机同时作业，前后距离应大于8m。
（09T8）
2.铲运机
适宜于开挖含水量不超过27％的一～四类，运距800m以内的挖运土方。
基本作业是铲土、运土、卸土、回程。
3.挖掘机
1)正铲挖土机
挖土特点:“前进向上，强制切土”；
适用于开挖停机面以上的一～四类土和经爆破的岩石、冻土。
【2012年真题11】关于正铲挖掘机挖土特点的说法，正确的是（）。
A.前进向上，强制切土
B.后退向下，强制切土
C.直上直下，自重切土
D.前进向上，自重切土
2)反铲挖土机
反铲挖土机的挖土特点是“后退向下，强制切土”。
能开挖停机面以下的一～三类砂土，适用于开挖深度不大的基坑、基槽或管沟等及含水量大或地下水位较高的土方。
3)抓铲挖土机
抓铲挖土机的挖土特点是“直上直下，自重切土”。
适用于开挖停机面以下一～二类土，适用于水下挖土。
4.装载机
装载机适用于较软土体剥离、地面平整、场地清理。
1A413022基坑支护与土方开挖施工技术
属于危险性较大的分部分项工程；
属于超过一定规模的危险性较大的分部分项工程。
土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
一、浅基坑开挖
l.浅基坑开挖，应先进行测量定位，抄平放线，定出开挖长度，按放线分块(段)分层挖土。
根据土质和水文情况，采取在四侧或两侧直立开挖或放坡，以保证施工操作安全。
2.当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留15～30cm一层土不挖，待下道工序开始再挖至设计标高。
使用铲运机、推土机时，保留土层厚度为15～20cm，使用正铲、反铲或拉铲挖土时为20～30cm。
3.在地下水位以下挖土，应将水位降低至坑底以下500mm，以利挖方进行。
4.基坑挖完后应进行验槽。
二、浅基坑支护
1.斜柱支撑：适于开挖较大型、深度不大的基坑或使用机械挖土时。
2.锚拉支撑：适于开挖较大型、深度不大的基坑或使用机械挖土，不能安设横撑时使用。
3.型钢桩横挡板支撑：适于地下水位较低、深度不很大的一般黏性或砂土层中使用。
4.短桩横隔板支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时使用。
5.临时挡土墙支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时使用。
6.挡土灌注桩支护：适用于开挖较大、较浅(<5m)基坑，邻近有建筑物，不允许背面地基有下沉、位移时采用。
7.叠袋式挡墙支护：适用于一般黏性土、面积大、开挖深度应在5m以内的浅基坑支护。
名称支护形式、特点适用条件、使用范围支护简图
斜柱支护
斜柱支护系先沿基坑边缘打设
柱桩，在柱桩内测钉挡土板，外
侧用斜撑支顶，斜撑底端支在木
桩上，在挡土板内侧填土夯实使
密实
适于开挖较大型，深度不大
的基坑或机械挖土时使用
锚拉支护
锚拉支护系沿基坑边缘打设柱
桩，在柱桩内测钉挡土板，柱桩
上端用拉杆拉紧，在挡土板内侧
填土夯实使密实
适于开挖较大型，深度不大
的基坑，或用机械挖土不能
安设横撑（斜撑）时使用
短桩横隔板
支护
短桩横隔板支护系先沿基坑边
缘打入短木桩，部分打入土中，
部分露出地面，钉上挡土板，在
背面填土夯实，以使边坡保持稳
定
适用于开挖宽度大的基坑，
当部分地段放坡不够时采
用
挡土灌注桩
支护在开挖基坑的周边，用钻机或洛
阳铲成孔，桩径φ400～500mm，
现场灌注钢筋混凝土柱，柱间距
1.0~1.5m，在柱间土方挖成外拱
形，起土拱作用
适于开挖较大、较浅（<5m）
基坑，临近有建筑物，不允
许背面地基有下沉、位移时
采用
临时挡土墙
支护
临时挡土墙支护系沿基坑坡脚
用砖、石叠砌，或用装水泥的聚
丙烯扁丝编织袋或草袋装土、砂
堆砌，使坡脚保持稳定
适用于开挖宽度大的基坑，
当部分地段放坡不够时采
用
叠袋式挡土墙支护
叠袋式挡土墙支护系先在坡脚
砌500mm厚块石基础，墙底宽
1500～2000mm，基土采用编织
袋或草袋装碎石（砂砾石或土）
堆砌成重力式挡墙，顶宽500～
1200mm，顶部适当放坡卸土
1.0~1.5m，表面抹砂浆保护，叠
袋采用顶砌或一顺一顶叠筑法，
上、下、前、后排缝相互错开搭
压，叠袋外侧形成一定坡度
适用于一般粘性土、面积
大、开挖深度在5m以内的
浅基坑支护
三、深基坑开挖
在深基坑土方开挖前，要详细确定挖土方案和施工组织；要对支护结构、地下水位及周围环境进行必要的监测和保护。
1.深基坑工程的挖土方案，主要有放坡挖土（无支护结构）、中心岛式(也称墩式)挖土、盆式挖土和逆作法挖土。
后三种皆有支护结构。
2.土方开挖顺序、方法必须与设计工况一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
3.防止深基坑挖土后土体回弹变形过大
4.防止边坡失稳
5.防止桩位移和倾斜
四、深基坑支护
1.排桩或地下连续墙
适于基坑侧壁安全等级一、二、三级；悬臂式结构在软土场地中不宜大于5m；当地下水位高于基坑底面时，宜采用降水、排桩加截水帷幕或地下连续墙。
(地下连续墙：利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇注适当的材料而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体)
2.水泥土桩墙
基坑侧壁安全等级宜为二、三级；水泥土桩施工范围内地基土承载力不宜大于150kPa；基坑深度不宜大干6m。
(水泥土桩墙，是深基坑支护的一种，指依靠其本身自重和刚度保护基坑土壁安全。
一般不设支撑，特殊情况下经采取措施后可局部加设支撑。
水泥土桩墙分深层搅拌水泥土桩墙和高压旋喷桩墙等类型，通常呈格构式布置。
)
3.逆作拱墙
基坑侧壁安全等级宜为三级；淤泥和淤泥质土场地不宜采用；拱墙轴线的矢跨比不宜小于1／8；基坑深度不宜大于12m；地下水位高于基坑底面时，应采取降水或截水措施。
2011年案例三问题1，深基坑支护降水方法弯曲调整值：。
