MSC 螺栓连接分析
连接学习目标1螺栓组联接的受力分析2螺栓组联接的结构设计3
学习目标：
1.螺栓组联接的受力分析 2.螺栓组联接的结构设计 3.螺纹联接件的材料
一、螺栓组联接的结构设计和受力分析
工程中螺栓成组使用，单个使用极少。因此，必须研究栓组设计和受力 分析，它是单个螺栓计算基础和前提条件。
（一）螺栓组联接的结构设计 要设计成轴对称的几何形状 螺栓的布置应使螺栓的受力合理 螺栓的布置应有合理的间距、边距 同一组螺栓联接中各螺栓的直径和材料均应相同 避免螺栓承受偏心载荷
（二）螺旋传动的结构及材料
1.螺母结构
整体螺母 组合螺母 对开螺母 这种螺母便于操作，一般用于车床溜板箱的螺旋 传动中 不能调整间隙，只能用在轻载且精度要求较低的 场合
2.螺杆结构
通常采用牙型为矩形、提醒或锯齿形的右旋螺纹。特殊情况下也采用 左旋螺纹。
3.材料
一般螺杆的选用原则如下：
高精度传动时多选碳素工具钢 需要较高硬度，可采用铬锰合金钢或者采用65Mn钢 一般情况下可用45、50钢
复习思考题
1．在常用的螺旋传动中，传动效率最高的螺纹是( )。 A .三角形螺纹 B. 梯形螺纹 C .锯齿形螺纹 D .矩形螺纹 2．当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆 卸时，往往采用( )。 A 螺栓联接 B 螺钉联接 C 双头螺柱联接 D 紧定螺钉联接
3.两被联接件之一较厚，盲孔且经常拆卸时，常用（）。
a) 悬置螺母 b) 环槽螺母 c)内斜螺母 d)环槽内斜
2.减小螺栓的应力变化幅度
受变载荷作用的螺栓，其应力也在一定的幅度内变动，减小螺栓刚度或增大 被联接件刚度等皆可以使螺栓的应力变化幅度减小。
降低螺栓刚度 适当增加螺栓长度、减小螺栓光杆直径，也可以在螺母下装弹性元件 以降低螺栓刚度。
螺栓连接例题分析
例题1.如下图所示，有一用M20C级螺栓的钢板拼接，钢材为Q235-A。
计算此拼接能承受的最大轴心力设计值N 。
1 / 92 / 93 / 9例题2.图示一钢板的对接拼接，螺栓直径d=20mm ，孔径d0=21.5mm ，C 级螺栓。
钢板截面为—16*220，拼接板为2—8*220，钢材采用Q235—AF ，承受外力设计值N=535KN 。
钢板抗拉强度设计值f=215N/mm 2，螺栓的强度设计值为f v b =140 N/mm 2和f c b =305N/mm 2。
试设计此对接拼接。
拼接。
4 / 95 / 9例3如图所示，偏心受拉的C 级普通螺栓连接，偏心拉力设计值N=300KN ，e=60mm ，螺栓布置如图。
，螺栓布置如图。
（1） 试确定螺栓的规格确定螺栓的规格（2） 其他条件不变，若e=100mm ，则螺栓的规格又如何？，则螺栓的规格又如何？6 / 97 / 9例题4.有一牛腿如图所示，用粗制4.6级螺栓连接于钢柱上，牛腿下有一支托板承受剪力，螺栓采用M20，钢材为Q235BF ，螺栓间距采用70mm ，竖向荷载V 距离柱翼缘表面200mm ，设计值为100KN ，轴向力N 设计值为120KN 。
（1） 验算螺栓强度算螺栓强度（2） 如改用5.6级精制螺栓，不考虑支托承剪，再验算螺栓强度8 / 99 / 9例题5如图所示，该连接采用为双盖板拼接的钢板连接，钢材为Q235B ，高强度螺栓为8.8级的M20，连接处板件接触面采用喷砂处理，作用在螺栓群形心处的轴心拉力设计值N=180KN 。
试设计此连接。
接。

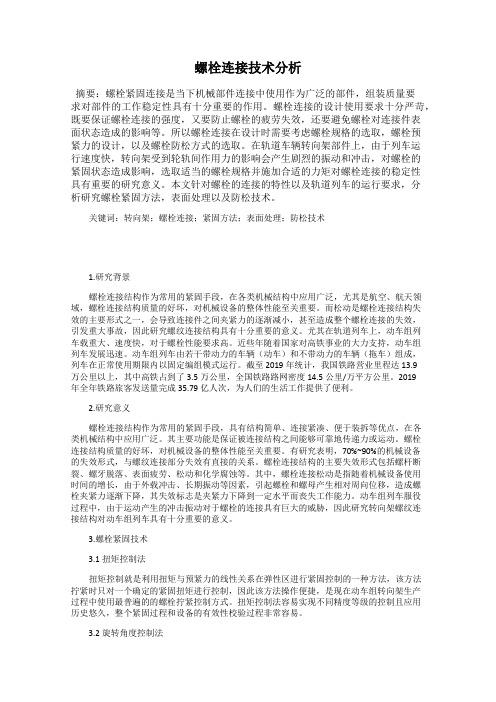

螺栓连接技术分析
螺栓连接技术分析摘要：螺栓紧固连接是当下机械部件连接中使用作为广泛的部件，组装质量要求对部件的工作稳定性具有十分重要的作用。
螺栓连接的设计使用要求十分严苛，既要保证螺栓连接的强度，又要防止螺栓的疲劳失效，还要避免螺栓对连接件表面状态造成的影响等。
所以螺栓连接在设计时需要考虑螺栓规格的选取，螺栓预紧力的设计，以及螺栓防松方式的选取。
在轨道车辆转向架部件上，由于列车运行速度快，转向架受到轮轨间作用力的影响会产生剧烈的振动和冲击，对螺栓的紧固状态造成影响，选取适当的螺栓规格并施加合适的力矩对螺栓连接的稳定性具有重要的研究意义。
本文针对螺栓的连接的特性以及轨道列车的运行要求，分析研究螺栓紧固方法，表面处理以及防松技术。
关键词：转向架；螺栓连接；紧固方法；表面处理；防松技术1.研究背景螺栓连接结构作为常用的紧固手段，在各类机械结构中应用广泛，尤其是航空、航天领域，螺栓连接结构质量的好坏，对机械设备的整体性能至关重要。
而松动是螺栓连接结构失效的主要形式之一，会导致连接件之间夹紧力的逐渐减小，甚至造成整个螺栓连接的失效，引发重大事故，因此研究螺纹连接结构具有十分重要的意义。
尤其在轨道列车上，动车组列车载重大、速度快，对于螺栓性能要求高。
近些年随着国家对高铁事业的大力支持，动车组列车发展迅速。
动车组列车由若干带动力的车辆（动车）和不带动力的车辆（拖车）组成，列车在正常使用期限内以固定编组模式运行。
截至2019年统计，我国铁路营业里程达13.9万公里以上，其中高铁占到了3.5万公里，全国铁路路网密度14.5公里/万平方公里。
2019年全年铁路旅客发送量完成35.79亿人次，为人们的生活工作提供了便利。
2.研究意义螺栓连接结构作为常用的紧固手段，具有结构简单、连接紧凑、便于装拆等优点，在各类机械结构中应用广泛。
其主要功能是保证被连接结构之间能够可靠地传递力或运动。
螺栓连接结构质量的好坏，对机械设备的整体性能至关重要。
螺栓连接的有限元分析
1 概述螺栓是机载设备设计中常用的联接件之一。
其具有结构简单,拆装方便,调整容易等优点,被广泛应用于航空、航天、汽车以及各种工程结构之中。
在航空机载环境下，由于振动冲击的影响，设备往往产生较大的过载，对作为紧固件的螺栓带来强度高要求。
螺栓是否满足强度要求，关系到机载设备的稳定性和安全性。
传统力学的解析方法对螺栓进行强度校核，主要是运用力的分解和平移原理，解力学平衡方程，借助理论和经验公式，理想化和公式化。
没有考虑到连接部件整体性、力的传递途径、部件的局部细节(如应力集中、应力分布)等等。
通过有限元法，整体建模，局部细化，可以弥补传统力学解析的缺陷。
用有限元分析软件MSC.Patran/MSC.Nastran提供的特殊单元来模拟螺栓连接，过程更方便，计算更精确，结果更可靠。
因此，有限元在螺栓强度校核中的应用越来越广泛。
2 有限元模型的建立对于螺栓的模拟，有多种模拟方法，如多点约束单元法和梁元法等。
多点约束单元法(MPC)即采用特殊单元RBE2来模拟螺栓连接。
在螺栓连接处，设置其中一节点为从节点(Dependent)，另外一个节点为主节点(Independent)。
主从节点之间位移约束关系使得从节点跟随主节点位移变化。
比例因子选为1,使从节点和主节点位移变化协调一致，从而模拟实际工作状态下，螺栓对法兰的连接紧固作用。
梁元法模拟即采用两节点梁单元Beam，其能承受拉伸、剪切、扭转。
通过参数设置，使梁元与螺栓几何属性一致。
本文分别用算例来说明这两种方法的可行性。
2.1 几何模型如图1所示组合装配体，底部约束。
两圆筒连接法兰通过8颗螺栓固定。
端面受联合载荷作用。
图1 三维几何模型2.2 单元及网格抽取圆筒壁中性面建模，采用四节点壳元(shell)，设置壳元厚度等于实际壁厚。
法兰处的过渡圆弧处网格节点设置密一些，其它可以相对稀疏。
在法兰上下两节点之间建立多点约束单元(RBE2，算例1,图3)或梁元(Beam, 算例2,图4)来模拟该位置处的螺栓连接。
螺栓组连接的设计与受力分析
第十四章第三节螺栓组联接的设计与受力鼠标双击自动滚屏分析工程中螺栓皆成组使用，单个使用极少。
因此，必须研究栓组设计和受力分析。
它是单个螺栓计算基础和前提条件。
螺栓组联接设计的顺序——选布局、定数目、力分析、设计尺寸一、结构设计原则1、布局要尽量对称分布，栓组中心与联接结合面形心重合（有利于分度、划线、钻孔），以受力均匀2、受剪螺栓组（铰制孔螺栓联接）时，不要在外载作用方向布置8个以上，螺栓要使其受力均匀，以免受力太不均匀，但弯扭作用螺栓组，要适当靠接缝边缘布局，否则受力太不均3、合理间距，适当边距，以利用扳手装拆4、避免偏心载荷作用a）被联接件支承面不平突起b）表面与孔不垂直c）钩头螺栓联接防偏载措施：a）凸合；b）凹坑（鱼眼坑）；c）斜垫片二、螺栓组联接受力分析目的：——求受力最大载荷的螺栓前提（假设）：①被联接件为刚性不变形，只有地基变形。
②各螺栓材料、尺寸、拧紧力均相同③受力后材料变形在弹性范围内④接合面形心与螺栓组形心重合，受力后其接缝面仍保持平面1、受横向载荷的螺栓组联接特点：普通螺栓，铰制孔用螺栓皆可用，外载垂直于螺栓轴线 普 通 螺 栓 ——受拉伸作用铰制孔螺栓——受横向载荷剪切、挤压作用。
单个螺栓所承受的横向载荷相等靠摩擦传力靠剪切传力nm f F K F s Rf ='nmF F R s =5.11.1,-=--------f f s K K n m f 安全系数螺栓数目接合面对数接合面间磨擦系数式中2、受横向扭矩螺栓组联接靠底板间摩擦传力由静平衡条件∴联接件不产生相对滑动的条件为：则各个螺栓所需的预紧力为∑==+++⋅=niisfnsfrfTKrrrfKTF121)('靠螺杆受剪切传力=∑TTKTrFfrFfrFffnsss=≥+++'''21由底板平衡条件可知 由变形协调条件可知，各个螺栓的变形量和受力大小与其中心到接合面形心的距离成正比n sns s r F r F r F === 2211则螺栓所受的最大工作剪力为：∑=⋅=n i i s rr T 12max max F3、受轴向载荷螺栓组联接单个螺栓工作载荷为：F=P/ZP ——轴向外载Z ——螺栓个数Tr F r F r F n sn s s =+++ 2211上一节下一节四川机电职业技术学院机械工程系四川省攀枝花市（0812）6251577友情提示：本资料代表个人观点，如有帮助请下载，谢谢您的浏览！。
螺栓连接地有限元分析报告
1 概述螺栓是机载设备设计中常用的联接件之一。
其具有结构简单,拆装方便,调整容易等优点,被广泛应用于航空、航天、汽车以及各种工程结构之中。
在航空机载环境下，由于振动冲击的影响，设备往往产生较大的过载，对作为紧固件的螺栓带来强度高要求。
螺栓是否满足强度要求，关系到机载设备的稳定性和安全性。
传统力学的解析方法对螺栓进行强度校核，主要是运用力的分解和平移原理，解力学平衡方程，借助理论和经验公式，理想化和公式化。
没有考虑到连接部件整体性、力的传递途径、部件的局部细节(如应力集中、应力分布)等等。
通过有限元法，整体建模，局部细化，可以弥补传统力学解析的缺陷。
用有限元分析软件MSC.Patran/MSC.Nastran提供的特殊单元来模拟螺栓连接，过程更方便，计算更精确，结果更可靠。
因此，有限元在螺栓强度校核中的应用越来越广泛。
2 有限元模型的建立对于螺栓的模拟，有多种模拟方法，如多点约束单元法和梁元法等。
多点约束单元法(MPC)即采用特殊单元RBE2来模拟螺栓连接。
在螺栓连接处，设置其中一节点为从节点(Dependent)，另外一个节点为主节点(Independent)。
主从节点之间位移约束关系使得从节点跟随主节点位移变化。
比例因子选为1,使从节点和主节点位移变化协调一致，从而模拟实际工作状态下，螺栓对法兰的连接紧固作用。
梁元法模拟即采用两节点梁单元Beam，其能承受拉伸、剪切、扭转。
通过参数设置，使梁元与螺栓几何属性一致。
本文分别用算例来说明这两种方法的可行性。
2.1 几何模型如图1所示组合装配体，底部约束。
两圆筒连接法兰通过8颗螺栓固定。
端面受联合载荷作用。
图1 三维几何模型2.2 单元及网格抽取圆筒壁中性面建模，采用四节点壳元(shell)，设置壳元厚度等于实际壁厚。
法兰处的过渡圆弧处网格节点设置密一些，其它可以相对稀疏。
在法兰上下两节点之间建立多点约束单元(RBE2，算例1,图3)或梁元(Beam, 算例2,图4)来模拟该位置处的螺栓连接。
螺栓组联接的受力分析
一． 螺栓螺栓组联组联组联接的接的接的设计设计设计设计步骤：1． 螺栓螺栓组结组结组结构构设计2． 螺栓受力分析3． 确定螺栓直定螺栓直径径4． 校核螺栓校核螺栓组联组联组联接接合面的工作能力接接合面的工作能力5． 校核螺栓所需的校核螺栓所需的预紧预紧预紧力是否合力是否合力是否合适适确定螺栓的公称直径后，螺栓的类型，长度，精度以及相应的螺母，垫圈等结构尺寸，可根据底板的厚度，螺栓在立柱上的固定方法及防松装置等全面考虑后定出。
1. 1. 螺栓螺栓螺栓组联组联组联接的接的接的结结构设计设计 螺栓组联接结构设计的主要目的，在于合理地确定联接接合面的几何形状和螺栓的布置形式，力求各螺栓和联接接合面间受力均匀，便于加工和装配。
为此，设计时应综合考虑以下几方面的问题：1）联接接合面的几何形状通常都设计成轴对称的简单几何形状，如圆形，环形，矩形，框形，三角形等。
这样不但便于加工制造，而且便于对称布置螺栓，使螺栓组的对称中心和联接接合面的形心重合，从而保证接合面受力比较均匀。
2）螺栓的布置应使各螺栓的受力合理。
对于铰制孔用螺栓联接，不要在平行于工作载荷的方向上成排地布置八个以上的螺栓，以免载荷分布过于不均。
当螺栓联接承受弯矩或转矩时，应使螺栓的位置适当靠近联接接合面的边缘，以减小螺栓的受力（下图）。
如果同时承受轴向载荷和较大的横向载荷时，应采用销，套筒，键等抗剪零件来承受横向载荷，以减小螺栓的预紧力及其结构尺寸。
接合面受接合面受接合面受弯弯矩或矩或转转矩时螺栓的布置螺栓的布置 3）螺栓排列应有合理的间距，边距。
布置螺栓时，各螺栓轴线间以及螺栓轴线和机体壁间的最小距离，应根据扳手所需活动空间的大小来决定。
扳手空间的尺寸（下图）可查阅有关标准。
对于压力容器等紧密性要求较高的重要联接，螺栓的间距t0不得大于下表所推荐的数值。
扳扳手空手空间间尺寸尺寸螺栓间距t 0注：表中d为螺纹公称直径。
4）分布在同一圆周上的螺栓数目，应取成4，6，8等偶数，以便在圆周上钻孔时的分度和画线。
