消防图例大全
如何看懂消防图纸？附图例大全!
本文图例为word版本，大家可以把图片下载下来存入手机以便随时查看! 一、消防工程基本图形符号及工程图例
1
2
8
二、消防技术文件用消防设备图形符号
1基本符号
基本符号表示消防设备的类别，下表是常见的基本符号。
表1垦本苻号
2、辅助符号
辅助符号一般放在基本符号内，表示消防设备的种类或性质，下表给出了常见的辅助符号。
3、单独使用的符号
4、组合图形符号
根据不同的需要组合基本符号和辅助符号，表示不同品种设备的图形符号示例。
基本符号和辅助符号的组合可以有很多形式，这里给出的符号仅仅是举例说明，不包括所有可能得组合。
消火栓辎、 理盍竖管
固定式卤代烷
1301灭火系统
火灾迹声警桂器
干式立E 岀 口带刑m
二氧化踐阖 手动报讐装匿
手提式洁 定决火系统
感烟火灾探測器 水天火器 手动控制的固 手提式二氫 定痕火塞坡 （全滝没）
消防通凤口的 化碳灭火器
手动控制
手提式卤优烷 ABC W 1*1 定灭罠系St
消防通凤口
1211^火曙 i
局部应用＞
5、设计图示例
1 __
•LLW
电解
«W
电悌
电梶 电幅
图例。
消防图例大全-消防图纸图例符号大全
如何看懂消防图纸？附图例大全！
本文图例为word版本，大家可以把图片下载下来存入手机以便随时查看! 一、消防工程基本图形符号及工程图例
1
2
3
6
二、消防技术文件用消防设备图形符号
1、基本符号
基本符号表示消防设备的类别，下表是常见的基本符号。
2
3、单独使用的符号
3
4
5、设计图示例
* ——4 百
IIK rUVB
41柳
" 消火栓韬，固宦式snm
13⑴呃火系竦火宝发声警扌HiS
干式立（出r口带润
门*
二氧化珏血远呃火系统
手动推特裟置
手捉盘清
水火火珞手动腔制的固定茨火系
统
拂嘲火兗採测器
手提式二託i毛逾沒＞涓阳遍同口的化砥灭光器
干擀同
手动控制
手握式卤代烷1211^^0定灭火系毓（局部应
用）
汹開遠閏口。
必藏知识消防工程图形符及工程图例大全,看图纸不求人!
看任何一份图纸都要先学会看图例，不同的设计可能图例不一样，看消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，并掌握识图的基本知识，最新国家标准图形符号，了解这些符号的意义，按照所说的方法去看，看清楚仔细分析，应该就能快速看明白了。
基本符号表示消防设备类别，下表是常见的基本符号
1
1、消防工程辅助符号
2
2、消防工程灭火器符号
3 3、消防工程固定灭火器系统符号
4 4、消防工程灭火设备安装处符号
5 5、消防工程自动报警设备符号
6
6、消防管道及配件符号
7 8
9 7、火灾报警系统图例
10
11 8、消防工程设计图示例
12
13 9、消防工程图例参考
14
15
16
17。
消防工程基本图形符号及工程图例
消防工程基本图形符号名称图形名称图形手提式灭火器灭火设备安装处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体消防工程基本图形符号2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫产生器泡沫混合器立管泡沫液管消防工程基本图形符号4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备安装处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置。
消防工程施工图图形符号大全
灭火系统
手动控制
灭火系统
泡沫灭火系统
（全淹没）
卤代烷
灭火系统
BC类干粉
灭火系统
二氧化碳
灭火系统
7、消防管路及配件符号
名称
图形
名称
图形
干式立管
消防水管线
干式立管
消防水罐（池）
干式立管
泡沫混合液管线
报警阀
干式立管
消火栓
开式喷头
干式立管
消防泵
闭式喷头
干式立管
泡沫比例混合器
水泵结合器
湿式立管
泡沫产生器
泡沫罐站
BC干粉灭火罐站
消防泵站
5、消防工程灭火器符号
名称
图形
名称
图形
清水灭火器
卤代烷灭火器
推车式ABC类
干粉灭火器
卤代烷灭火器
BC类干粉灭火器
推车式泡沫
灭火器
水桶
ABC类
干粉灭火器
推车式BC类
干粉灭火器
沙桶
6、消防工程固定灭火器系统符号
名称
图形
名称
图形
水灭火系统
（全淹没）
泡沫混合器立管
泡沫液管
本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！
烟感探测器
气体探测器
报警电话
火灾警铃
火灾报警扬声器
火灾报警发声器
火灾光信号装置
3、消防工程辅助符号
名称
图形
名称
图形
水
阀门
手动启动
泡沫或泡沫液
出口
电铃
无水
入口
发声器
BC类干粉
热
扬声器
消防设施图形符号及工程图例-消防箱图例

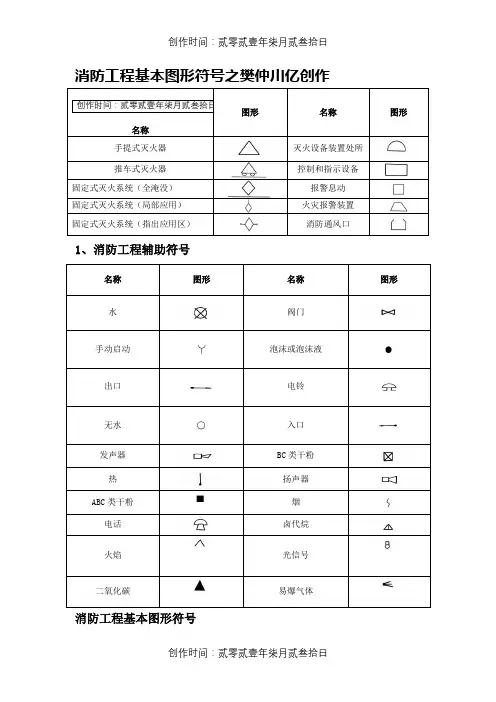

消防工程基本图形符号之樊仲川亿创作创作时间：贰零贰壹年柒月贰叁拾日图形名称图形名称手提式灭火器灭火设备装置处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体消防工程基本图形符号2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫发生器泡沫混合器立管泡沫液管消防工程基本图形符号4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备装置处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置创作时间：贰零贰壹年柒月贰叁拾日。
消防设施图形符号及工程图例-消防箱图例
消防工程基本图形符号之樊仲川亿创作创作时间：贰零贰壹年柒月贰叁拾日图形名称图形名称手提式灭火器灭火设备装置处所推车式灭火器控制和指示设备固定式灭火系统（全淹没）报警息动固定式灭火系统（局部应用）火灾报警装置固定式灭火系统（指出应用区）消防通风口1、消防工程辅助符号名称图形名称图形水阀门手动启动泡沫或泡沫液出口电铃无水入口发声器BC类干粉热扬声器ABC类干粉烟电话卤代烷火焰光信号二氧化碳易爆气体消防工程基本图形符号2、消防工程灭火器符号名称图形名称图形清水灭火器卤代烷灭火器推车式ABC类干粉灭火器泡沫灭火器二氧化碳灭火器推车式卤代烷灭火器BC类干粉灭火器推车式泡沫灭火器水桶ABC类干粉灭火器推车式BC类干粉灭火器沙桶3、消防管路及配件符号名称图形名称图形干式立管消防水管线干式立管消防水罐（池）干式立管泡沫混合液管线报警阀干式立管消火栓开式喷头干式立管消防泵闭式喷头干式立管泡沫比例混合器水泵结合器湿式立管泡沫发生器泡沫混合器立管泡沫液管消防工程基本图形符号4、消防工程固定灭火器系统符号名称图形名称图形水灭火系统（全淹没）ABC类干粉灭火系统手动控制灭火系统泡沫灭火系统（全淹没）卤代烷灭火系统BC类干粉灭火系统二氧化碳灭火系统5、消防工程灭火设备装置处符号名称图形名称图形二氧化碳瓶站ABC干粉罐泡沫罐站BC干粉灭火罐站消防泵站6、消防工程自动报警设备符号名称图形名称图形消防控制中心火灾报警装置温感探测器感光探测器手动报警装置烟感探测器气体探测器报警电话火灾警铃火灾报警扬声器火灾报警发声器火灾光信号装置创作时间：贰零贰壹年柒月贰叁拾日。
