电子课程设计——简易公用电话计时器学院：电子信息工程学院专业：电气工程及其自动化班级：姓名：学号：指导老师：闫晓梅2014年12月14日简易公用电话计时器一．设计任务与要求简易公用电话计时器是一种用数字显示的计时装置，具体要求如下：1．每一秒钟计时一次。
最大计时时间为59分59秒。
2．具有手动复位功能。
3．每一分钟报警一次。
4．通话时长超过三分钟按通话一次计数。
最大计数为995．可对通话次数手动清零。
要求完成的任务如下：1．画出整体电路图，并进行必要的分析说明。
2．用设计软件对可编程器件进行设计输入、设计仿真和器件编程，使器件具有所规定的逻辑功能。
3. 安装调试所设计的电路，使之达到技术指标要求。
4.对实验结果进行分析记录。
二、总体框图1.该简易公用电话计时器总体框图如下：图1.简易公用电话计时器总体框图2.设计思路：实验的第一步是要提供一个标准时间，即提供一个周期为一秒的方波信号。
由于最大计时为59分59秒，因此设计需要四位计数电路，分别为秒个位、秒十位、分个位、分十位。
计数之后才能进行进行译码显示。
同时在一分钟的时候给报警电路一个脉冲信号，用以达到报警的目的。
另外需要设计电话的手动开关，即模拟打电话和挂电话的过程。
同时其要求超过三分钟按一次计数。
及要求有计数功能。
最大计数为99故需要添加一个二位计数电路。
同时为其设计一个开关以达到手动清零的目的。
3.模块功能：（1）秒脉冲发生器模块本实验选用555计时器组成多谐振荡器发出的脉冲，从而获得1HZ的秒脉冲。
电路图如下图所示：图2.秒脉冲发生器（2）译码显示模块秒个位、秒分位、分个位、分十位分别位10、6、10、6进制计数器。
秒、分个位均为十进制，即显示0~9.秒、分十位为6进制计数器，显示0~5、图3.译码显示模块（3）手动复位模块该部分有一个开关和串联电阻以及一个5V电压源组成。
用以达到模拟电话的通话及挂断过程。
（4）报警装置模块用一个灯泡来实现该电路的报警功能。
（5）通话计数模块该部分用俩片74LS160芯片来实现起最大计数为99的功能要求。
（6）计数器手动清零模块该部分用与手动复位部分相同的元器件来实现其要求。
三、选择器件74LS160十进制加法计数器6个555555计时器1个74LS03 双输入与非门2个74LS04 非门1个74LS12 三输入与非门1个74LS20 四输入与非门1个74LS08 双输入与门1个74LS00 双输入与非门1个电阻1K欧2个电阻 1.4K欧2个电阻100欧1个开关单刀单掷开关2个DCD-HEX LED显示屏6个VCC 5V电压源8个灯泡灯泡1个表一选用元器件以下是几个主要元器件的介绍和说明：（1）74LS160的应用它是同步十进制加法记数器，当LOAD端输入底电平时处于预置数状态，D0、D1、D2、D3的数据将会在CP上升沿到达时被置入Q0、Q1、Q2、Q3中，它的预置数是同步的。
下图是74LS160的逻辑图，图中LD为预置数控制端，A到D为数据输入端，RCO为进位输出端，RLC为异步置零端，QA-QD位数据输出端，ENP 和ENT为工作状态控制端。
图4. 74LS160的逻辑符号图5 74LS160的内部结构图图（5）为74LS160的内部原理图。
当RC=0时所有触发器将同时被置零，而且置零操作不受其他输入端状态的影响。
当R.1、LD=0时，电路工作在预置数状态。
这时门G16-G19的输出始终是1，所以FF0-FF1输入端J、K的状态由D0-D3的状态决定。
当RC=LD=1而EP=0、ET=1时，由于这时门G16-G19的输出均为0，亦即FF0-FF3均处在J=K=0的状态，所以CP信号到达时它们保持原来的状态不变。
同时C的状态也得到保持。
如果ET=0、则EP不论为何状态，计数器的状态也保持不变，但这时进位输出C等于0。
当RC=LD=EP=ET=1时，电路工作在计数状态。
从电路的0000状态开始连续输入16个计数脉冲时，电路将从1111的状态返回0000的状态，C端从高电平跳变至低电平。
利用C端输出的高电平或下降沿作为进位输出信号。
CP EP ET 工作状态X 0 X X X 置零1 0 X X 预置数X 1 1 0 1 保持X 1 1 X 0 保持（但 C＝0 ）1 1 1 1 计数表 2 四位同步二进制计数器74LS160的功能表由其功能表可得，当置数端为0时，输出全为0。
预置数端为0，当脉冲到达时，计数器置数；当置数和预置数端都为1，且EP=ET=1时，计数器进行加法计数；当EP=0，EP=1时，输出不变，且RCO=0；当ET=1时，各输出及RCO都保持不变。
(2) 555定时器应用国产双极型定时器CB555电路结构图。
它是由比较器C1和C2，基本RS触发器和集电极开路的放电三极管T D三部分组成。
V H是比较器C1的输入端，v12是比较器C2的输入端。
C1和C2的参考电压V R1和V R2由V CC经三个五千欧电阻分压给出。
在控制电压输入端V CO悬空时，V R1=2/3V CC,V R2=1/3V CC。
如果V CO外接固定电压，则V R1=V CO,V R2=1/2V CO.R D是置零输入端。
只要在R D端加上低电平，输出端v0便立即被置成低电平，不受其他输入端状态的影响。
正常工作时必须使R D处于高电平。
图中的数码1—8为器件引脚的编号。
图6 555定时器逻辑符号555定时器是一种中规模集成电路，只要在外部配上适当阻容元件，就可以方便地构成脉冲产生和整形电路。
<1>电路组成555集成定时器由五个部分组成。
1、基本RS 触发器：由两个“与非”门组成2、比较器：C1、C2是两个电压比较器3、分压器：阻值均为5千欧的电阻串联起来构成分压器，为比较器C1和C2提供参考电压。
4、晶体管开卷和输出缓冲器：晶体管VT 构成开关，其状态受Q 端控制。
输出缓冲器就是接在输出端的反相器G3，其作用是提高定时器的带负载能力和隔离负载对定时器的影响。
图7. 555定时器内部结构图<2> 基本功能当0=R 时，1=Q ，输出电压OL o V V =为低电平，VT 饱和导通。
当1=R 时，CC TH V V 32>时，CC TR V V 31>时，C1输出低电平，C2输出高电平，1=Q ，Q ＝0，OL o V v =，D T 饱和导通。
当1=R 、CC TH V V 32<、CC TR V V 31>时，C1、C2输出均为高电平，基本RS触发器保持原来状态不变，因此o v 、VT 也保持原来状态不变。
当1=R 、CC TH V V 32<、CC TR V V 31<时，C1输出高电平，C2输出低电平，0=Q ，Q ＝1，OH o V v =，VT 截止。
逻辑函数式Y= A输 入输 出阈值输入(v I1) 触发输入(v I2) 复位() 输出()放电管T ××0 0 导通 1 1 截止 1 0 导通1不变不变表3 555定时器逻辑功能表(3) 三极管非门。
在一些实用的反向器电路中，为了保证在输入低电平时三极管可靠地截止，常将电路接成图2.3.3的形式。
由于接入了电阻R 2和负电源V EE ,即使输入的低电平信号稍大于零，也能使三极管的基极为负电位，从而使三极管能可靠地截止，输出为高电平。
当输入信号为高电平时，应保证三极管工作在深度饱和状态，以使输出电平接近于零。
为此，电路参数的配合必须合适，保证提供给三极的基极电流大于深度饱和的基极电流。
逻辑函数式Y= A校时电路所用的芯片是74LS04，如下图所示：图8. 74LS04内部电路图功能表如下图：同理可知其他各非门与04的原理基本相同。
其之间最大的区别在于是几输入的。
00与03均为双输入与非门。
12为三输入20为四输入。
在此就不做过细的介绍了。
（4） LED显示屏LED显示屏是由发光二极管排列组成的一显示器件。
它采用低电压扫描驱动，具有：耗电少、使用寿命长、成本低、亮度高、故障少、视角大、可视距离远、规格品种全等特点。
目前LED显示屏作为新一代的信息传播媒体，已经成为城市信息现代化建设的标志。
管脚１２３４分别接输出段的Ｑ０、Ｑ１Ｑ２、Ｑ３．图9 七段显示数码管四、功能模块1．555多谐振荡器组成脉冲发生器多谐振荡器不需要外加输入信号，只要加上直流电源就能自动输出相应频率和宽度的矩形脉冲。
由于矩形脉冲含有丰富的高次谐波，所以称为多谐振荡器。
多谐振荡器电路能从一种状态翻转到另一种状态，变化极其迅速。
多谐振荡器的稳定度及频率的准确度决定了数字钟计时的准确程度，通常选用成品振构成振荡器电路。
一般来说，振荡器的频率越高，计时精度越高。
如果精度要求不高也可采用集成逻辑门与RC组成的时钟源振荡器或由集成定时器555与RC组成的多谐振荡器。
参考电路图如图所示：图10.秒脉冲发生器通过该电路我们可以得到脉冲为1Hz的秒脉冲。
2.计数译码显示这一部分采用74LS160实现秒个位、秒十位、分个位、分十位的计数，其中秒十位和分十位是6进制，秒个位和分个位是10进制。
当第一个秒个位计数器的计数到9的时候，就发出一个脉冲给秒十位计数器电路一个进位信号，当秒十位计数器到5，秒个位计数器到9的时候给分个位计数器电路一个进位信号。
如下图可看出秒个、十位和分个、十位电路图相同。
所有计数器的显示均采用DCD-HEX译码显示器。
如下图图11，译码电路3.计数器功能。
该部分要求就是的最大值为99.我们选用两片74LS160，通过级联的方式组成十进制计数器。
同时其要求通话时长超过三种按一次计数。
故其分别由分个位，分十位引出输出0011，0000再分别通过一个二输入与门和四输入与非门之后，二者的输出在经过74LS00与非之后送入个位芯片的74LS160的CLK端，作为输入信号。
如下图：4.报警功能模块该模块由一个灯泡和一个74LS04非门组成。
其输入信号是74LS12的输出端输出的信号，以达到每一分钟报警一次。
如下图：图12，报警电路5.手动复位和清零模块该模块分别有开关，5V电压源，电阻组成。
构成简单的开关。
复位开关四个计时装置的74LS160清零端相连，而清零装置与计数装置的两片74LS160芯片的清零端相连。
如下图：图13开关电路五、总体设计电路图本电路的工作过程如下：由555定时器组成一个多谐振荡器，产生周期为1Hz的脉冲，，秒脉冲传给秒个位计数器的CP脉冲输入端，从而4位显示计数开始工作。
4位显示计数的秒个位、分个位都是十进制计数器（显示0~9），秒十位、分十位都是6进制计数器（显示0~5），总共使用4片74LS160实现。
当秒个位计数器显示9，秒十位计数器显示5的时候给分个位计数器一个脉冲信号使其进位，同时给报警电路一个脉冲信号，使起报警1秒钟。
电话计时器课程设计
电话计时器课程设计一、课程目标知识目标：1. 学生能理解电话计时器的基本工作原理和组成部分；2. 学生能够掌握电话计时器的时间计算方法；3. 学生能够了解电话计时器在生活中的应用场景。
技能目标：1. 学生能够运用所学知识，设计并搭建一个简单的电话计时器模型；2. 学生能够运用电话计时器进行时间计算，解决实际问题；3. 学生能够通过小组合作，进行有效的沟通与协作，共同完成电话计时器的设计与搭建。
情感态度价值观目标：1. 学生能够对电话计时器产生兴趣，激发学习自然科学的好奇心；2. 学生能够在课程中培养耐心、细心和团队合作精神；3. 学生能够认识到电话计时器在生活中的重要性，增强对科技创新的认识和尊重。
课程性质：本课程为实践性较强的科学课程，结合学生年级特点，注重培养学生的动手能力、合作精神和创新能力。
学生特点：四年级学生具有一定的观察力、思维力和动手能力，对新鲜事物充满好奇，但需引导培养团队协作能力。
教学要求：教师应注重理论与实践相结合，引导学生主动探究，关注学生个体差异，鼓励学生积极参与，确保每位学生都能在课程中取得进步。
通过课程目标的实现，使学生在知识、技能和情感态度价值观方面获得全面发展。
二、教学内容1. 电话计时器的基本原理：- 计时器的作用与功能- 电话计时器的组成结构- 计时器的工作原理2. 电话计时器的时间计算方法：- 时间单位及其换算- 计时器的时间计算过程- 实际问题中的应用案例3. 电话计时器的实际应用：- 电话计时器在生活中的应用场景- 电话计时器的优缺点分析- 创意电话计时器设计思路4. 实践操作：- 设计并搭建电话计时器模型- 小组合作，进行时间计算与问题解决- 总结评价，分享学习成果教学大纲安排：第一课时：电话计时器的基本原理与组成结构第二课时：电话计时器的时间计算方法及应用案例第三课时：电话计时器的优缺点分析与实践操作第四课时：创意电话计时器设计、搭建与展示教学内容与教材关联：本教学内容与教材第四章《时间与计时器》相关，涵盖了电话计时器的原理、计算方法、应用场景以及实践操作等方面。
2024版多种倒计时器集锦PPT课件
智能手机倒计时器
利用智能手机内置的计时功能， 具有便携、易操作等优点，适用 于个人日常使用。
专业倒计时器
针对特定领域和需求设计，如体 育比赛、实验室研究等，具有高 精度、高可靠性、专业定制等特
点。 6
02
CATALOGUE
日常生活倒计时器应用
2024/1/26
7
厨房烹饪计时
01
02
03
计时功能
设定烹饪时间，确保食材 烹饪至最佳口感。
活动安排计时
为各类活动提供计时服务，如演唱会、展览、会议等，确保活动准 时开始和结束。
18
05
CATALOGUE
创意个性化倒计时器设计
2024/1/26
19
自定义界面风格
提供多种主题和背景 选择，满足不同用户 的审美需求。
可调整界面布局和元 素大小，使界面更加 清晰易读。
2024/1/26
支持自定义背景图片， 让倒计时器更具个性 化。
12
工作任务进度跟踪
设定任务时间
根据任务的紧急程度和重要性， 设定合理的完成时间。
制定任务清单
将工作任务按照优先级进行排序， 列出清单，明确每项任务的完成
时间和责任人。
进度监控
实时跟踪任务进度，确保按计划 进行，及时发现问题并调整。
2024/1/26
13
时间管理提高效率
2024/1/26
时间段划分
2024/1/26
支持在社交媒体上发布倒计时 器的状态和进度，增加社交互 动。
可与其他用户共享倒计时器， 实现多人协作和共同监督。
22
THANKS
感谢观看
2024/1/26
23实现Βιβλιοθήκη 式可以采用硬件电路、单片机、PLC等不 同的实现方式，具体取决于应用场景和 需求。
手机通话计时器
沈阳航空航天大学课程设计（说明书）手机通话计时器的设计班级/ 学号********-070学生姓名张远康指导教师胡爱玲沈阳航空航天大学课程设计任务书课程名称电子技术综合课程设计院（系）自动化学院专业测控技术与仪器班级94070102 学号2009040701070 姓名张远康课程设计题目手机通话计时器的设计课程设计时间: 2011 年12 月19 日至2012 年1 月1 日课程设计的内容及要求：一、设计说明与技术指标设计一个用来记录手机通话时间的电路，技术指标如下：①记录时间以分钟为单位，最大到99分钟；②计时采取向上进位原则，即每次计时不到整分的时间部分，按1分钟计；③可以间断计时，且计时能够累加；④自己设计秒计数器；⑤计时结果用四位数码管显示。
二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年2. 陈光明等主编．电子技术课程设计与综合实训．[M]北京：北京航空航天大学出版社，2007年3. 戴伏生主编．基础电子电路设计与实践．[M]北京：国防工业出版社，2002年4. 谭博学主编．集成电路原理与应用．[M]北京：电子工业出版社，2003年5. 华满清主编．电子技术实验与课程设计．[M]北京：机械工业出版社，2005年6. 阎石主编．数字电子技术基础．[M]北京：高等教育出版社，2008年7. 谢自美主编．电子线路设计·实验·测试．[M]武汉：华中科技大学出版社，2006年五、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表一、概述随着科技的不断进步，手机对大家来说已不再陌生，然而，人们所关心的问题无非是通话问题，其中，通话时间将直接影响众多手机用户的切身利益，这时就涉及到计时器的设计。
电子综合设计-公用电话计时器
电子综合开发实践报告设计课题：公用电话计时器专业班级：电子信息工程专业1班学生学号：学生姓名：设计时间：2014年1月15日信息科学与技术学院2014年1月公共电话计时器一、设计任务及要求1.每3分钟计时一次；2.显示通话次数，最多为99次；3.具有手动复位功能；4.具有声响提醒功能，一次通话中，每3分钟提醒一次。
二、方案设计与论证采用74LS160十进制计数器计数，并且通过对其端口进行设置从而达到各个设计模块的设计目的。
本设计主要分为3分钟计时模块、手动复位模块、3分钟声响提醒模块和显示通话次数模块四个模块。
3分钟计时模块采用三片74LS160计数器，三片74LS48计数器和三个LED数码管显示器组成，分别用2片74LS160计数器和1片74LS160计数器来控制秒钟数和分钟数的显示，将其显示在LED数码显示器上。
由于秒钟是由十位和个位组成，个位设为十进制，十位设为六进制，当十位到六时，就会向前进位，可实现分钟的显示。
由于在3分钟时要计数一次，故将分钟设为3进制，每到3时就向前进位，可实现对其计数。
每计数到3分钟时，蜂鸣器发送一个信号，可使其鸣声。
复位信号是由一个单刀双掷开关来控制的，具体的连接方法如电路图所示。
此外，每3分钟计时1次采用了两个74LS160组成的100进制计数器来实现并且控制相应位的显示。
手动复位一般采用的是开关控制，这个设计中思路是正确的。
计时模块采用74LS160，74LS48与LED数码显示管，分别控制和显示，这个思路从理论上来说是正确的。
本设计的原理框图为：次数显示器分显示器秒显示器次数计时器分计时器秒计时器声响提示复位图1 原理框图三、单元电路设计与参数计算1. 3分钟计时模块1.1 秒钟显示模块秒钟由两位显示，分别显示个位和十位，个位为10进制，十位为6进制，具体连接方式如图2，U2为个位对应的计时器，由于74LS160为十进制，所以U2本身就是十进制，其时钟输入端接脉冲信号源，将其进位作为下一片的时钟输入，控制下一片的工作状态，在计数器的输出端，都接上了译码器74LS48N 和用于显示该位的数码管显示器，可以从显示器上很清晰的看出该位的状态。

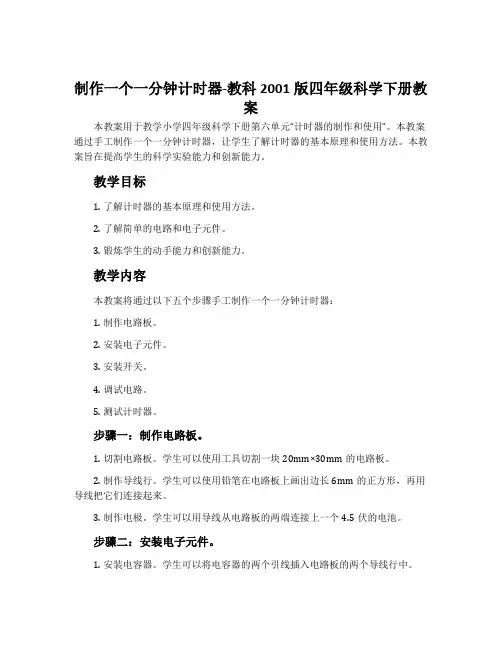

制作一个一分钟计时器-教科2001版四年级科学下册教案
