DSP课程设计_FSK信号调制讲解
目录1 设计原理 (2)1.1 2 FSK调制的描述 (2)1.2 TLV320AIC23语音系统的设计 (5)2 软件程序 (5)2.1 编写链接配置文件 (6)2.2 编写中断向量表文件 (7)2.3 建立波形文件 (11)3 程序运行结果及分析 (12)4 结论 (13)5 参考文献 (14)FSK 信号调制1 设计原理1.1 2 FSK 调制的描述2FSK 信号是用载波频率的变化来表征被传信息的状态的，被调载波的频率随二进制序列0、1状态而变化，即载频为0f 时代表传0，载频为1f 时代表传1。
显然，2FSK 信号完全可以看成两个分别以0f 和1f 为载频、以n a 和n a 为被传二进制序列的两种2ASK 信号的合成。
2FSK 信号的典型时域波形如图1所示，其一般时域数学表达式为：-A图1 2FSK 信号的典型时域波形t nT t g a t nT t g a t S n s n n s n FSK 102cos )(cos )()(ωω⎥⎦⎤⎢⎣⎡-+⎥⎦⎤⎢⎣⎡-=∑∑式中，002f πω=，112f πω=，n a 是n a 的反码，即⎩⎨⎧=P P a n －概率为概率为110⎩⎨⎧=PPa n －概率为概率为101因为2FSK 属于频率调制，通常可定义其移频键控指数为s s R f f T f f h /0101-=-=显然，h 与模拟调频信号的调频指数的性质是一样的，其大小对已调波带宽有很大影响。
2FSK 信号与2ASK 信号的相似之处是含有载频离散谱分量，也就是说，二者均可以采用非相干方式进行解调。
可以看出，当h<1时，2FSK 信号的功率谱与2ASK 的极为相似，呈单峰状；当h>>1时，2FSK 信号功率谱呈双峰状，此时的信号带宽近似为：s FSK R f f B 2012+-=（Hz ）2FSK 信号的产生通常有两种方式：（1）频率选择法；（2）载波调频法。
由于频率选择法产生的2FSK 信号为两个彼此独立的载波振荡器输出信号之和，在二进制码元状态转换（10→或01→）时刻，2FSK 信号的相位通常是不连续的，这会不利于已调信号功率谱旁瓣分量的收敛。
载波调频法是在一个直接调频器中产生2FSK 信号，这时的已调信号出自同一个振荡器，信号相位在载频变化时始终是连续的，这将有利于已调信号功率谱旁瓣分量的收敛，使信号功率更集中于信号带宽内。
在这里，我们采用的是频率选择法，其调制原理框图如图2所示：图2 2FSK 调制原理框图从“FSK 基带输入”输入的基带信号分成两路，一路经过电压比较器1（LM339）得到同基带信号极性相同的高/低电平，另一路经过电压比较器2（LM339）得到同基带信号极性相反的高/低电平，分别接至模拟开关电路1、2（74HC4066），因此当基带信号为“1”时，模拟开关1打开，模拟开关2关闭，输出第一路载波（FSK 载波输入1）；当基带信号为“0”时，模拟开关1关闭，模拟开关2打开，此时输出第二路载波（FSK 载波输入2），再通过叠加就得到FSK调制信号输出。
下面为2FSK硬件实现框图：图3 2FSK硬件实现框图由图3可知，从“FSK-NRZ”输入的基带信号分成两路，1路经U5（LM339）反相后接至U4B（4066）的控制端，另1路直接接至U4A（4066）的控制端。
从“FSK载波A”和“FSK载波B”输入的载波信号分别接至U4A和U4B的输入端。
当基带信号为“1”时，模拟开关U4A打开，U4B关闭，输出第一路载波；当基带信号为“0”时，U405A关闭，U405B打开，此时输出第二路载波，再通过相加器就可以得到FSK调制信号。
1.2 TLV320AIC23语音系统的设计图1 TLV320AIC23与C5509的硬件连接图2 软件程序在工程管理器中双击FSK.asm ，将出现文本编辑窗口，在该文本编辑窗口中输入如下内容：***************************************************************** **********FSK调制程序——F0为64个点，一个周期波形；F1为64个点，两个周期波形****************************************************************** *********.title "FSK.asm".mmregs.copy "FSKCOEFF.inc".def startindata .usect "buffer",1outdata .usect "buffer",32STACK .usect "STACK",10******************************************************** .textstart: LD #indata,DPSTM #indata,AR1******************************************************** input: nopSTM #outdata,AR4LD *AR1,A ;读入数据BC A1,AGT ;if A>0,then goto A1STM #F0,AR3 ;A=0B OUTA1: STM #F1,AR3 ;A=1B OUT******************************************************** OUT: RPT #63MVDD *AR3+,*AR4+nopB input.end********************************************************2.1 编写链接配置文件vectors.objFSK.obj-o FSK.out-m FSK.map-estartMEMORY{PAGE 0:EPROM: org=0090H,len=0F70HVECS: org=0080H,len=0010HPAGE 1:DARAM: org=2000H,len=2000H}SECTIONS{.text :> EPROM PAGE 0F0 :> EPROM PAGE 0F1 :> EPROM PAGE 0.bss :> DARAM PAGE 1STACK :> DARAM PAGE 1buffer :> DARAM PAGE 1.vectors :> VECS PAGE 0 }2.2 编写中断向量表文件********************************** Reset vectors **********************************.include c54.inc.sect ".vectors".ref _c_int00 ; main progrom.ref TINT0_ISR;.ref timer0 ,hpisys,usb_read.align 0x80 ; must be aligned on page boundary RESET: ; reset vectorB _c_int00 ; branch to main progromNOPNOPnmi: RETE ; enable interrupts and return from one NOPNOPNOP ;NMI~; software interruptssint17 .space 4*16sint18 .space 4*16sint19 .space 4*16sint20 .space 4*16sint21 .space 4*16sint22 .space 4*16sint23 .space 4*16sint24 .space 4*16sint25 .space 4*16sint26 .space 4*16sint27 .space 4*16sint28 .space 4*16sint29 .space 4*16sint30 .space 4*16int0: RETENOPNOPNOPint1: RETENOPNOPNOPint2: RETENOPNOPNOPTINT: B TINT0_ISR ;Timer0中断NOPNOPrint0: RETENOPNOPNOPxint0: RETENOPNOPNOPDMAC0: RETENOPNOPNOPDMAC1: RETE ;tint1NOPNOPNOPint3: RETENOPNOPNOPHPINT: RETENOPNOPNOPDMAC2: RETE ;rint1NOPNOPNOPNOPxint1: RETENOPNOPNOPDMAC4: RETENOPNOPNOPDMAC5: RETENOPNOPNOP.end.title "vectors.asm".ref start.sect ".vectors"B start.end********************************************** * FSK_MOD.CMD *********************************************** MEMORY{PAGE 0: PROG: origin = 0x2000, len = 0x0f80 /*8k-128 word*/ VECT: origin = 0x2f80, len = 0x80 /*128word*/ PAGE 1: DRAM: origin = 0x3000, len = 0xf80/*4k word*/}SECTIONS{ progsys: load = PROG PAGE 0.vectors: load = VECT PAGE 0.data : load = DRAM PAGE 1 align 16.bss : load = DRAM PAGE 1}2.3 建立波形文件FSKCOEFF.inc，：F0: .word 0, 3211, 6392, 9512, 12539, 15446, 18204, 20787 .word 23170, 25330, 27245, 28898, 30273, 31357, 32138, 32610.word 32767, 32610, 32138, 31357, 30273, 28898, 27245, 25330.word 23170, 20787, 18204, 15446, 12539, 9512, 6392, 3211.word 0, -3211, -6392, -9512,-12539,-15446,-18204,-20787.word -23170,-25330,-27245,-28898,-30273,-31357,-32138,-32610.word -32768,-32610,-32138,-31357,-30273,-28898,-27245,-25330.word -23170,-20787,-18204,-15446,-12539, -9512, -6392, -3211 F1: .word 0, 6352, 12464, 18102, 23054, 27131, 30178, 32081 .word 32766, 32208, 30428, 27493, 23515, 18645, 13067, 6994.word 655, -5708,-11855,-17552,-22584,-26758,-29917,-31941.word -32753,-32322,-30665,-27844,-23967,-19180,-13665, -7632.word 0, 6352, 12464, 18102, 23054, 27131, 30178, 32081.word 32766, 32208, 30428, 27493, 23515, 18645, 13067, 6994.word 655, -5708,-11855,-17552,-22584,-26758,-29917,-31941.word -32753,-32322,-30665,-27844,-23967,-19180,-13665, -76323 程序运行结果及分析图2 调频信号波形图由仿真图形可知，则调制的数据为001101111011，调制后对应于相应的不同频率正弦波。

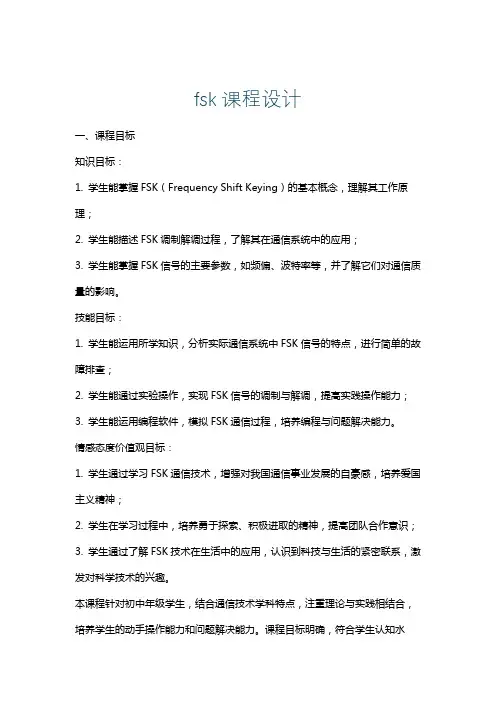

fsk课程设计
fsk课程设计一、课程目标知识目标：1. 学生能掌握FSK（Frequency Shift Keying）的基本概念，理解其工作原理；2. 学生能描述FSK调制解调过程，了解其在通信系统中的应用；3. 学生能掌握FSK信号的主要参数，如频偏、波特率等，并了解它们对通信质量的影响。
技能目标：1. 学生能运用所学知识，分析实际通信系统中FSK信号的特点，进行简单的故障排查；2. 学生能通过实验操作，实现FSK信号的调制与解调，提高实践操作能力；3. 学生能运用编程软件，模拟FSK通信过程，培养编程与问题解决能力。
情感态度价值观目标：1. 学生通过学习FSK通信技术，增强对我国通信事业发展的自豪感，培养爱国主义精神；2. 学生在学习过程中，培养勇于探索、积极进取的精神，提高团队合作意识；3. 学生通过了解FSK技术在生活中的应用，认识到科技与生活的紧密联系，激发对科学技术的兴趣。
本课程针对初中年级学生，结合通信技术学科特点，注重理论与实践相结合，培养学生的动手操作能力和问题解决能力。
课程目标明确，符合学生认知水平，有助于激发学生的学习兴趣，提高教学效果。
在教学过程中，教师需关注学生的学习进度，及时调整教学策略，确保学生能够达到预期的学习成果。
二、教学内容1. FSK基本概念：介绍FSK的定义、原理和应用场景，结合教材第二章第一节内容；- FSK信号的产生与特性；- FSK与ASK、PSK等其他数字调制方式的区别。
2. FSK调制解调过程：分析FSK信号的调制与解调原理，参考教材第二章第二节；- 调制过程：键控法、频率合成法等；- 解调过程：非相干解调、相干解调等。
3. FSK信号参数及其影响：讲解频偏、波特率等参数对通信质量的影响，结合教材第二章第三节；- 频偏对通信距离和抗干扰能力的影响；- 波特率与数据传输速率的关系。
4. FSK通信实验：安排实验课，让学生动手操作，实现FSK信号的调制与解调，参考教材第二章实验部分；- 实验器材与软件准备；- 实验步骤及注意事项。
fsk通信原理课程设计
fsk通信原理课程设计一、课程目标知识目标：1. 让学生理解FSK通信的基本原理，掌握FSK调制解调技术的关键概念。
2. 学生能够运用FSK通信原理分析实际通信系统中的信号传输与接收过程。
3. 学生掌握FSK通信系统的性能指标，如带宽、功率、误码率等。
技能目标：1. 学生能够运用所学知识设计简单的FSK通信系统，包括调制和解调过程。
2. 学生能够利用仿真软件对FSK通信系统进行模拟，观察和分析通信过程中的信号变化。
3. 学生能够通过实验验证FSK通信原理，提高实际操作能力。
情感态度价值观目标：1. 培养学生对通信科学的兴趣，激发他们探索通信技术发展的热情。
2. 培养学生的团队合作精神，提高他们在实际操作中解决问题的能力。
3. 引导学生关注通信技术在国家和人类发展中的应用，增强他们的社会责任感和使命感。
本课程针对高年级学生，结合学科特点，注重理论与实践相结合，以提高学生的知识运用能力和实际操作技能。
课程目标具体、可衡量，旨在帮助学生和教师明确课程预期成果，为后续教学设计和评估提供依据。
二、教学内容1. FSK基本原理：介绍FSK调制解调技术的概念、原理及其在通信系统中的应- 教材章节：第三章“数字调制解调技术”第2节“频移键控（FSK）”- 内容列举：FSK定义、FSK调制过程、FSK解调过程、FSK信号特点。
2. FSK通信系统性能分析：讲解FSK通信系统的关键性能指标，如带宽、功率、误码率等。
- 教材章节：第三章“数字调制解调技术”第3节“FSK通信系统性能分析”- 内容列举：带宽计算、功率分配、误码率分析、抗干扰能力。
3. FSK通信系统设计：引导学生学习如何设计FSK通信系统，包括调制器和解调器的设计。
- 教材章节：第四章“通信系统设计”第1节“FSK通信系统设计”- 内容列举：FSK调制器设计、FSK解调器设计、系统参数选择、性能优化。
4. FSK通信实验：安排实际操作环节，让学生动手进行FSK通信实验，加深对理论知识的理解。
dsp综合课程设计2fsk调制解调的实现
DSP综合课程设计2FSK调制/解调的实现系别：电计系组号：姓名：学号： 200820105130指导老师：日期：2011 年11 月18 日一、目的和意义1、地位和作用：DSP在当今信息化时代的作用越来越显著，掌握DSP软，硬件的使用及注意事项，对当代信息相关专业的大学生非常必要，同时对DSP的进一步掌握与发展也有利于我国经济及国防的发展。
2、目的和任务：在对DSP硬件结构的初步了解的基础上设计并实现2FSK调制的电路原理图及PCB 板图。
二、内容与要求绘制具备AD功能的DSP最小系统电路图，设计基于DSP的2FSK调制解调程序。
设计2FSK调制解调的DSP程序，并给出相应的仿真结果。
1.了解和熟悉DSP综合试验箱的结构原理和设置；存储器、逻辑控制等模块的原理和配置。
2.开发工具熟悉DSP开发系统的连接；进一步熟悉CCS2.2开发环境的使用方法。
3.DSP结构进一步熟悉DSP的硬件构造，特别是DSP外围存储单元及接口电路的设计。
4.DSP最小系统设计绘制DSP最小系统电路图：外围存储器及ADC电路的设计。
5.2FSK调制及解调理解2FSK调制及解调的原理，设计2FSK调制及解调的方案，给出具体的实现思路。
6.FIR滤波器计算FIR实现所需的参数。
7.FIR滤波器实现编写FIR滤波器实现的DSP程序。
8.2FSK调制及解调实现给出2FSK调制及解调实现流程图，编写相关DSP实现程序。
9.仿真验证2FSK调制及解调的DSP程序，给出相应的仿真结果。
三、原理（一），2FSK调制算法原理：2FSK 调制采用查表法，可以实现较好的实时性，特别适用于通信载波的生成。
在DSP 的程序存储空间,使用Q15 定点数格式在[0,2π]上以2π/N 的相位间隔固化N 点正弦值，以供查表，在此取N=12。
这样对于F 0和F 1的取样间隔分别为：⎪⎩⎪⎨⎧=*=*=∆=*=*=∆”时发送数据“”时发送数据“1,2192/3212/110,1192/1612/00Fs F N i Fs F N i （1） 使用DSP 定时器T0，用来实现对数据解调DAC 输出速率的控制。
FSK调制解调原理
FSK调制解调原理FSK调制解调是一种常用于数字通信系统中的调制解调方式。
FSK是频移键控调制（Frequency Shift Keying）的简称，它将数字信号转换为离散的频率信号进行传输。
本文将从调制原理、解调原理以及应用等方面进行详细介绍。
一、调制原理对于二进制数字信号，例如“0”和“1”，可以选择两个固定频率的载波信号，分别代表“0”和“1”。
当发送“0”时，使用频率为f1的载波信号，当发送“1”时，使用频率为f2的载波信号。
这样就可以将数字信号转换成两个离散的频率信号进行传输。
二、解调原理FSK解调原理是对接收到的频率信号进行频率判决，将频率转换为数字信号。
常用的解调方法有非相干解调、相干解调和差分相干解调。
1.非相干解调：非相干解调是最简单的解调方法之一，它直接对接收到的信号进行频率测量。
通过比较测量的频率与预定的频率值进行判决，将频率转换成二进制数字信号。
非相干解调简单易于实现，但对信噪比要求较高，容易受到噪声的影响。
2.相干解调：相干解调是一种通过与本地振荡器进行相干性检测的解调方法。
接收到的信号与本地振荡器产生的相干信号进行混频，通过相干滤波器将混频后的信号进行滤波。
相干解调能够提高抗噪性能，但需要本地振荡器与信号的频率一致。
3.差分相干解调：差分相干解调是相干解调的一种改进方法。
它通过将相邻两个相干解调器输出的数字信号进行差分运算，得到差分输入的数字信号。
差分相干解调具有较好的抗噪性能，适用于高噪声环境下的解调。
三、应用1.数字通信系统：FSK调制解调可以用于数字通信系统中，通过频率的变化将数字信号进行传输。
例如，调制解调器、调频广播等。
2.数据传输：FSK调制解调可以用于数据传输中，例如网络通信、无线通信等。
通过不同的频率进行传输，实现数据的传输和接收。
3. RFID技术：FSK调制解调在RFID（Radio Frequency Identification）技术中得到广泛应用。
fsk调制解调课程设计
fsk调制解调课程设计一、课程目标知识目标：1. 理解FSK调制解调的基本概念，掌握其工作原理；2. 学会FSK调制解调过程中频率变化的计算方法；3. 了解FSK调制解调技术在通信系统中的应用。
技能目标：1. 能够运用FSK调制解调技术进行信号的传输与接收；2. 能够分析FSK调制解调过程中出现的误差，并提出相应的解决方案；3. 能够运用所学知识设计简单的FSK调制解调电路。
情感态度价值观目标：1. 培养学生对通信技术发展的关注和兴趣，提高学生的科技创新意识；2. 培养学生团队协作精神，提高沟通与表达能力；3. 引导学生认识到通信技术在国民经济发展中的重要作用，增强学生的社会责任感。
分析课程性质、学生特点和教学要求：本课程为电子信息类学科，针对高中年级学生，课程内容具有一定的理论性和实践性。
学生在此阶段已具备一定的电子技术和数学基础，但对通信技术的了解相对较少。
因此，教学过程中应注重理论与实践相结合，激发学生兴趣，培养实际操作能力。
课程目标分解：1. 知识目标：通过课堂讲解、案例分析，使学生掌握FSK调制解调的基本原理和计算方法；2. 技能目标：通过实验操作、课后练习，使学生能够运用FSK调制解调技术，解决实际问题；3. 情感态度价值观目标：通过小组讨论、课外阅读，引导学生关注通信技术发展，培养科技创新意识和团队协作精神。
二、教学内容1. FSK调制原理及其数学表达：介绍FSK调制的基本概念，分析FSK调制过程中载波频率的变化规律，阐述FSK调制的数学表达式及其推导过程。
教材章节：第二章第二节“频率调制”2. FSK解调技术：讲解FSK解调的原理，分析常见的FSK解调方法，如非相干解调和相干解调，以及各自的优缺点。
教材章节：第二章第三节“频率解调”3. FSK调制解调电路设计：介绍FSK调制解调电路的基本组成，分析各部分电路的功能和原理，引导学生学会设计简单的FSK调制解调电路。
教材章节：第三章第一节“调制解调电路”4. FSK调制解调技术在通信系统中的应用：通过案例分析，让学生了解FSK调制解调技术在现实通信系统中的应用，如无线通信、卫星通信等。

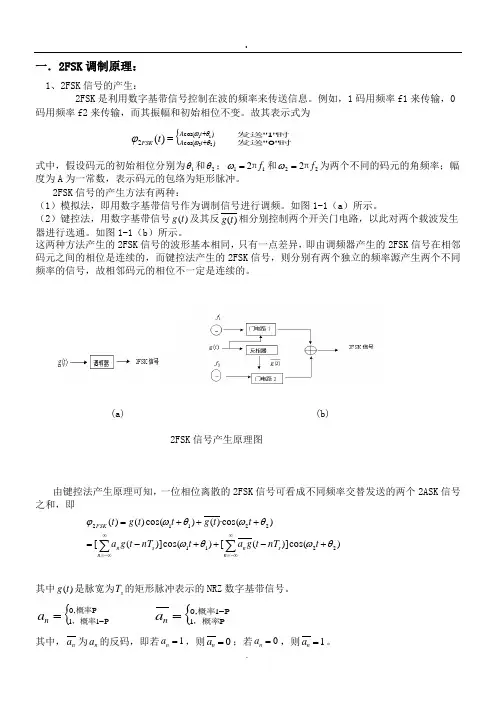

fsk调制解调原理及设计.doc
