横河DCS培训考试题1(有答案)
DCS控制系统考试题库及答案
DCS控制系统考试题库及答案一、选择题1. DCS控制系统中，以下哪个不是数据采集模块的功能？A. 模拟信号采集B. 数字信号采集C. 信号转换处理D. 系统维护管理答案：D2. 在DCS控制系统中，以下哪个是执行器的主要功能？A. 接收控制信号B. 发送控制信号C. 执行控制命令D. 存储控制数据答案：C3. DCS控制系统中，以下哪个不是控制器的基本类型？A. PID控制器B. 模糊控制器C. 比例控制器D. 逻辑控制器答案：C二、填空题1. DCS控制系统的全称是______控制系统，它是工业自动化领域中用于______和______的关键技术。
答案：分布式控制系统；过程控制；信息管理2. 在DCS控制系统中，______是实现数据通信的基础，它负责连接各个控制节点。
答案：通信网络3. DCS控制系统中的______模块负责将采集到的现场数据进行处理和显示，是人机交互的重要部分。
答案：操作员站三、简答题1. 简述DCS控制系统中冗余技术的作用。
答案：冗余技术在DCS控制系统中用于提高系统的可靠性和稳定性。
通过在关键部件如处理器、电源、通信网络等方面实施冗余配置，当某一部件发生故障时，系统能够自动切换到备用部件，从而保证控制系统的连续运行，避免因单点故障导致整个系统的瘫痪。
2. 描述DCS控制系统中人机界面的主要功能。
答案：DCS控制系统中的人机界面主要功能包括实时数据显示、历史数据查询、报警管理、控制参数设置、系统配置和维护等。
它为操作人员提供了一个直观、友好的操作界面，使得操作人员能够方便地监控和控制整个生产过程，提高生产效率和安全性。
四、计算题1. 假设一个DCS控制系统的采样周期为1秒，系统需要处理100个模拟信号，每个信号的处理时间为0.01秒，请计算系统在一分钟内最多能处理多少个信号。
答案：在一分钟内，系统可以处理的信号数量为60秒/1秒采样周期× 100个信号/周期 = 6000个信号。
DCS系统考试题以及答案【最新版】
DCS系统考试题以及答案一、填空(共23题):1、一个最基本的DCS应包括四个大的组成部分:控制站、操作员站、工程师站、网络。
2、DCS的软件构成包括控制层软件、监控软件、组态软件。
3、过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。
4、趋势画面包括实时趋势和历史趋势两类。
5、集散控制系统的组态包括硬件组态和软件组态。
6、我厂使用的DCS系统有横河CS3000、浙大中控ECS-100。
7、集散控制系统是以微处理器为基础的集中分散型控制系统，集散控制系统的主要特点是集中管理和分散控制。
8、接地按其作用可分为保护性接地和功能性接地两大类。
9、模拟量信号包括模拟输入和模拟输出信号。
10、集散型控制系统的回路控制功能由控制站完成。
11、在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。
12、浙大中控ECS-100系统中FW243X是主控制卡。
13、操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。
14、LIAH表示液位指示高报警。
15、PSHH表示压力高高联锁。
16、数字量信号包括数字量输入和数字量输出。
17、横河CS3000系统硬件中，卡件AAI143为模拟量输入卡，AAI543为模拟量输出卡。
18、横河CS3000系统硬件中，端子SARM15A为数字量输入卡，SMRT为热电阻输入卡。
19、浙大中控ECS-100系统中，机笼与机笼之间采用DB9线连接，卡件与端子之间采用DB25线连接。
20、浙大中控ECS-100系统中，模拟量输入卡为FW351，模拟量输出端子为TB372。
21、DCS由哪四部份组成:I/O板、控制器、操作站、通讯网络。
22、DCS系统中DI表示数字量输入、DO表示数字量输出、AI表示模拟量输入、AO表示模拟量输出。
23、自动调节系统一般是由被调对象、测量变送、调节器、调节阀四个主要环节组成。

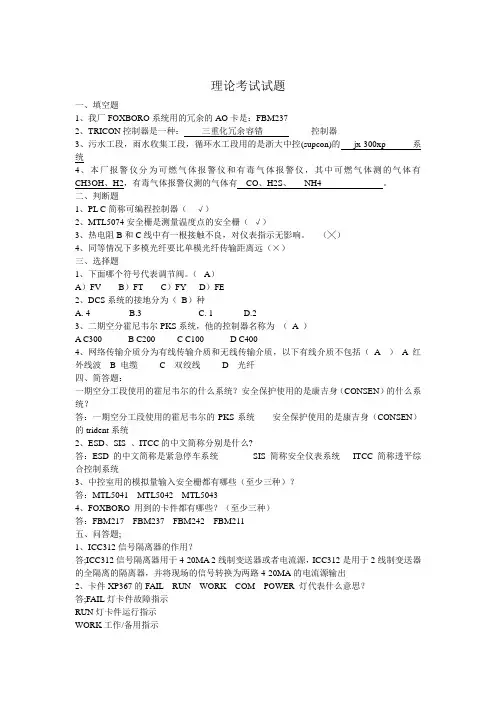

DCS班题库汇总 (1)
理论考试试题一、填空题1、我厂FOXBORO系统用的冗余的AO卡是：FBM2372、TRICON控制器是一种：三重化冗余容错控制器3、污水工段，雨水收集工段，循环水工段用的是浙大中控(supcon)的jx-300xp 系统4、本厂报警仪分为可燃气体报警仪和有毒气体报警仪，其中可燃气体测的气体有CH3OH、H2，有毒气体报警仪测的气体有CO、H2S、NH4 。
二、判断题1、PL C简称可编程控制器（√）2、MTL5074安全栅是测量温度点的安全栅（√）3、热电阻B和C线中有一根接触不良，对仪表指示无影响。
（╳）4、同等情况下多模光纤要比单模光纤传输距离远（×）三、选择题1、下面哪个符号代表调节阀。
（A）A）FV B）FT C）FY D）FE2、DCS系统的接地分为（B）种A. 4B.3C. 1D.23、二期空分霍尼韦尔PKS系统，他的控制器名称为（A）A C300B C200C C100D C4004、网络传输介质分为有线传输介质和无线传输介质，以下有线介质不包括（A）A红外线波 B 电缆 C 双绞线 D 光纤四、简答题：一期空分工段使用的霍尼韦尔的什么系统？安全保护使用的是康吉身（CONSEN）的什么系统？答：一期空分工段使用的霍尼韦尔的PKS系统安全保护使用的是康吉身（CONSEN）的trident系统2、ESD、SIS 、ITCC的中文简称分别是什么?答：ESD的中文简称是紧急停车系统SIS简称安全仪表系统ITCC 简称透平综合控制系统3、中控室用的模拟量输入安全栅都有哪些（至少三种）？答：MTL5041 MTL5042 MTL50434、FOXBORO 用到的卡件都有哪些？（至少三种）答：FBM217 FBM237 FBM242 FBM211五、问答题;1、ICC312信号隔离器的作用？答;ICC312信号隔离器用于4-20MA 2线制变送器或者电流源，ICC312是用于2线制变送器的全隔离的隔离器，并将现场的信号转换为两路4-20MA的电流源输出2、卡件XP367的FAIL RUN WORK COM POWER 灯代表什么意思？答;FAIL灯卡件故障指示RUN灯卡件运行指示WORK工作/备用指示COM数据通讯指示POWER 电源指示3、计算机网络拓扑结构可以分为哪几类？答：总线型拓扑结构，环形拓扑结构，星形拓扑结构，树型拓扑结构，网状型拓扑结构4、循环水8通道DI卡件XP363 CH1/CH2灯亮红色，绿色，和闪烁各代表什么意思? 答：CH1/CH2 灯亮红色：代表第二通道有信号进入DCS卡件；CH1/CH2灯亮绿色：代表第一通道有信号从现场进入DCS卡件，CH1/CH2灯闪烁：代表第一通道和第二通道同时有信号从现场进入到DCS卡件一．填空题1.如果调节时需要修改给定值，那么回路的操作方式应为自动模式。
dcs操作试题及答案
dcs操作试题及答案DCS操作试题及答案1. DCS系统的基本功能是什么？- A. 数据采集- B. 过程控制- C. 信息管理- D. 所有以上选项答案：D2. DCS系统中的PLC指的是什么？- A. 可编程逻辑控制器- B. 过程逻辑控制器- C. 功率限制控制器- D. 过程连接控制器答案：A3. 以下哪个不是DCS系统的组成部分？- A. 操作员站- B. 工程师站- C. 服务器- D. 打印机答案：D4. DCS系统通常用于哪些行业？- A. 石油化工- B. 电力- C. 食品加工- D. 所有以上选项答案：D5. DCS系统的主要优点是什么？- A. 高度集成- B. 灵活性- C. 可靠性- D. 所有以上选项答案：D6. 在DCS系统中，HMI指的是什么？- A. 人机接口- B. 硬件管理接口- C. 网络管理接口- D. 系统维护接口答案：A7. DCS系统的数据采集频率通常是多少？ - A. 每秒1次- B. 每秒10次- C. 每秒100次- D. 每秒1000次答案：B8. DCS系统中的冗余设计是为了什么？ - A. 提高系统速度- B. 增强系统安全性- C. 减少系统成本- D. 提高系统稳定性答案：D9. DCS系统通常采用哪种类型的网络架构？ - A. 星型- B. 环型- C. 总线型- D. 树型答案：C10. DCS系统的维护通常包括哪些内容？- A. 定期检查- B. 软件更新- C. 硬件更换- D. 所有以上选项答案：D11. DCS系统的故障诊断通常包括哪些步骤？ - A. 故障检测- B. 故障定位- C. 故障处理- D. 所有以上选项答案：D12. DCS系统的升级通常包括哪些方面？- A. 软件升级- B. 硬件升级- C. 网络架构升级- D. 所有以上选项答案：D13. DCS系统的实时性要求通常有多高？- A. 毫秒级- B. 秒级- C. 分钟级- D. 小时级答案：A14. DCS系统的安全性要求通常包括哪些方面？ - A. 数据安全- B. 网络安全- C. 操作安全- D. 所有以上选项答案：D15. DCS系统的操作界面通常包括哪些功能？ - A. 参数显示- B. 参数设置- C. 报警管理- D. 所有以上选项答案：D。
DCS系统试题及答案
D C S系统一、填空（共23题）：1、一个最基本的DCS应包括四个大的组成部分：控制站、操作员站、工程师站、网络。
2、DCS的软件构成包括控制层软件、监控软件、组态软件。
3、过程检测和控制流程图用文字符号中，TRC-210、LIC-101、PT-104分别表示温度记录控制功能、液位指示控制器和压力变送器功能。
4、趋势画面包括实时趋势和历史趋势两类。
5、集散控制系统的组态包括硬件组态和软件组态。
6、我厂使用的DCS系统有横河CS3000、浙大中控ECS-100。
7、集散控制系统是以微处理器为基础的集中分散型控制系统，集散控制系统的主要特点是集中管理和分散控制。
8、接地按其作用可分为保护性接地和功能性接地两大类。
9、模拟量信号包括模拟输入和模拟输出信号。
10、集散型控制系统的回路控制功能由控制站完成。
11、在DCS中，控制算法的编程是在工程师站上完成的，工作人员对现场设备的监视是在操作员站上完成的。
12、浙大中控ECS-100系统中FW243X是主控制卡。
13、操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。
14、LIAH表示液位指示高报警。
15、PSHH表示压力高高联锁。
16、数字量信号包括数字量输入和数字量输出。
17、横河CS3000系统硬件中，卡件AAI143为模拟量输入卡，AAI543为模拟量输出卡。
18、横河CS3000系统硬件中，端子SARM15A为数字量输入卡，SMRT为热电阻输入卡。
19、浙大中控ECS-100系统中，机笼与机笼之间采用DB9线连接，卡件与端子之间采用DB25线连接。
20、浙大中控ECS-100系统中，模拟量输入卡为FW351，模拟量输出端子为TB372。
21、DCS由哪四部份组成：I/O板、控制器、操作站、通讯网络。
22、DCS系统中DI表示数字量输入、DO表示数字量输出、AI表示模拟量输入、AO表示模拟量输出。
23、自动调节系统一般是由被调对象、测量变送、调节器、调节阀四个主要环节组成。
DCS操作系统培训试题
DCS操作系统培训试题一、单选题（每题 5 分，共 30 分）1、 DCS 系统中，以下哪个不是其主要组成部分？（）A 控制站B 操作站C 工程师站D 服务器2、在 DCS 操作画面中，当某个参数显示为红色时，通常表示（）。
A 正常运行B 报警状态C 停止状态D 待机状态3、以下关于 DCS 系统的网络结构，说法错误的是（）。
A 采用分层结构B 具有高可靠性C 容易出现单点故障D 便于扩展4、要对 DCS 系统中的控制回路进行参数整定，应该在（）中进行操作。
A 控制站B 操作站C 工程师站D 以上都可以5、若 DCS 系统发生故障，首先应该检查（）。
A 硬件设备B 软件程序C 网络连接D 电源供应6、在 DCS 系统中，以下哪种操作不能实现对设备的远程控制？（）A 手动操作B 自动操作C 逻辑控制D 物理接触二、多选题（每题 8 分，共 40 分）1、 DCS 系统的特点包括（）。
A 集中管理B 分散控制C 开放性D 高可靠性E 灵活性2、以下属于 DCS 操作站的功能有（）。
A 数据采集B 过程监控C 报警处理D 系统组态E 报表生成3、工程师站在 DCS 系统中的作用包括（）。
A 系统组态B 控制策略编程C 系统维护D 操作指导E 故障诊断4、影响 DCS 系统性能的因素有（）。
A 控制器处理能力B 网络带宽C 输入输出点数D 控制算法复杂度E 操作人员水平5、在 DCS 系统日常维护中，需要检查的项目有（）。
A 硬件设备工作状态B 软件版本更新C 数据备份D 病毒防护E 操作权限管理三、判断题（每题 4 分，共 20 分）1、 DCS 系统只能用于工业生产过程控制。
（）2、操作站和工程师站的硬件配置可以相同。
（）3、增加 DCS 系统的输入输出点数不会影响系统性能。
（）4、对 DCS 系统进行维护时，不需要停机。
（）5、 DCS 系统的网络通信是实时的。
（）四、简答题（每题 10 分，共 10 分）请简要描述 DCS 系统与 PLC 控制系统的区别。
dcs操作工考试试题
dcs操作工考试试题一、选择题（每题2分，共20分）1. DCS系统的主要功能不包括以下哪一项？A. 数据采集B. 过程控制C. 信息管理D. 机械维修答案：D2. 在DCS系统中，以下哪个参数是不需要实时监控的？A. 温度B. 压力C. 流量D. 员工人数答案：D3. 以下哪个不是DCS操作工的基本职责？A. 监控系统运行状态B. 处理系统报警C. 进行系统维护D. 设计系统架构答案：D4. DCS系统在化工行业中的主要作用是什么？A. 提高生产效率B. 降低生产成本C. 增强产品品质D. 所有以上选项答案：D5. 在DCS系统中，以下哪个操作是不允许的？A. 定期检查系统日志B. 随意修改系统参数C. 按照操作规程进行操作D. 及时响应系统报警答案：B6. DCS系统的数据采集频率通常是多少？A. 每小时一次B. 每分钟一次C. 每秒一次D. 每毫秒一次答案：C7. 在DCS系统中，如果发现系统异常，操作工应该首先做什么？A. 重启系统B. 记录异常情况C. 通知技术人员D. 忽略异常答案：B8. DCS系统的用户权限管理中，以下哪个权限设置是错误的？A. 操作工只能查看数据B. 工程师可以修改参数C. 管理员可以访问所有功能D. 所有用户都可以修改系统参数答案：D9. DCS系统在运行过程中，以下哪个因素最可能导致系统故障？A. 环境温度过高B. 系统软件更新C. 操作工误操作D. 系统维护不及时答案：C10. 在DCS系统中，以下哪个设备不是必需的？A. 控制器B. I/O模块C. 显示器D. 打印机答案：D二、判断题（每题1分，共10分）1. DCS系统可以实现远程监控和操作。
（正确）2. DCS系统不需要定期进行维护和检查。
（错误）3. DCS系统的操作工不需要具备基本的计算机操作技能。
（错误）4. DCS系统可以自动记录所有操作日志。
（正确）5. DCS系统在遇到故障时，会自动重启。
(完整版)DCS试题含答案
DCS 主修试题（2015 年）岗位：姓名：分数：一、填空（每空 1.5 分，共 45 分）1.连续量的控制系统的主流控制系统是（反馈控制）2.大多数可编程序控制器采用（编程器）进行程序输入和更改的操作3.（CPU）模块是可编程序控制器的核心模块4.由模拟量输入模块将这个信号转换成 CPU 能够处理的（数字）信号5.趋势画面包括实时趋势和历史趋势两类。
6.操作站的基本功能包括显示、操作、报警、系统组态、系统维护、报告生成。
7.DCS 发展是以4C 技术为基础，4C 指，计算机技术(computer)，通信技术(communication)，图形显示技术(CRT) 和控制技术(control)。
8.集散控制系统又称为分散控制系统,英文简称 DCS，现场总线控制系统简称为FCS。
9.在MACC 系统中 SM432 的信号类型是（RTD）， SM481 是（ AI）的模块，SM920 是（电源）的模块。
10.集散控制系统的安全性包含三方面的内容功能安全、人身安全和信息安全。
11.集散控制系统的组态包括（硬件组态）和（软件组态）。
12.如果调节时需要修改给定值，那么回路的操作方式应为自动模式。
13.带电插拨 DCS 机柜中的模件时操作者要戴手环，其目的是为了防止（静电）造成模件损坏14.仪表保护地的电阻一般应≤（4）Ω。
15.TRICON 控制器是一种：（三）重化冗余容错的控制器。
16.FOXBORO I’A系统中 ACCUM 块是（积算模块）17.（PLC）简称可编程控制器。
二、判断题（每题 1.5 分共计 15 分）1、同等情况下多模光纤要比单模光纤传输距离远。
（×）2、康吉森下位 1131 中模拟量输入信号 4-20mA 对应的值是 819-4095。
（√）3、康吉森系统连接上下位的软件是 DDE。
（√）4、TC 表示的是热电阻信号。
（×）5、测量信号为 4 mADC 表示测量值在量程的4%处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题(每空1分，共30分）
1、DCS是分散控制系统(Distributed Control System)的简称，国内一般习惯称为( 集散控制系统 )
2、本公司使用的DCS软件版本，氨纶一期使用的是( CENTUM CS3000 R3 )；氨纶一期使用的是( CENTUM VP )
3、一期流程图上这个图标表示( 用户进入窗口 )；这个图标表示( 工具栏)；这个图标的作用是( 消除报警音 )
4、在流程图上TIC是( 温度控制 )的意思；PI是指( 压力显示 )的意思；AM 是指( 电流显示）的意思；LV是指( 液位调节阀）的意思 10
5、常见的报警代码中LO表示( 低报 )；LL表示( 低低报 )HI表示( 高报 )；IOP表示( 输入开路 )；OOP表示( 输出开路 )；ANS+表示( 开时无反馈）
6、我们常说的FCS表示( 控制站 )；HIS表示( 操作站 )
7、我们使用的V网总线网卡的型号是( VF702 )
8、一个NODE最多可以安装( 8 )个卡件
9、我们使用的卡件型号有( AAR145 )、( AAI141 )、( AAI543 )、( ADV151 )、( ADV551 )、( AAP135 )
10、我们4-20MA输入信号的有( 液位显示 )、( 压力显示 )、( 流量显示 )、( 电流显示 )
二、单项选择题(每题2分，共20分）
1.一期流程图上需要输入工位号用哪个图标进入( C )
A、B、C、D、
2.二期流程图上查看过程报警用哪个图标进入 ( B )
A、B、C、D、
3.当出现报警恢复正常后流程图上数据一闪一闪的用哪个图标进行消除( A )
A、B、C、D、
4.当出现报警的报警音时点击哪个图标进行消除( D )
A、B、C、D、
5.4-20MA输出信号卡件型号是( C )
A、MRT
B、HIC2031
C、AAI543
D、ADV151
6.开关量输入(DI)信号的卡件型号是( D )
A、MRT
B、HIC2031
C、AAI543
D、ADV151
7.下列不属于报警状态的是( D )
A、LO
B、ANS+
C、IOP
D、NR
8.热电阻的端子板型号是( A )
A、MRT
B、AEA4D
C、AMR55D
D、ADV151
9.脉冲输入的端子板型号是( B )
A、MRT
B、AEA4D
C、AMR55D
D、ADV151
10.4-20MA输出使用的安全栅是( C )
A、HIS0164
B、HIC2822
C、HIC2031
D、HIC2025
三、多项选择题(每题4分，共20分）
1、型号为KS1的KS电缆有( A B D )信号
A、脉冲信号
B、4-20MA输入信号
C、热电阻信号
D、4-20MA输出信号
2、常用的功能块状态有( A C D )
A、手动
B、电动
C、自动
D、串级
3、我们公司的质量流量计输入信号有( B C )
A、0-10V信号
B、4-20MA输入信号
C、脉冲信号
D、开关量输入信号
4、我们用的倍加福安全栅有那些型号( B C D )
A、HIS0164
B、HIC2822
C、HIC2031
D、HIC2025
5、我们使用的KS电缆型号有( A B C D )
A、KS8
B、KS1
C、AKB331
D、AKB341
四、判断题(每题2分，共20分）
1、在二期操作站上查看系统报警用这个图标进入( √)
2、LI表示液位控制，TI表示温度显示( Ⅹ)
3、报警状态显示HH是表示高报( Ⅹ)
4、报警状态显示ANS-是表示关的时候有反馈或反馈未断开( √)
5、当一个位号出现LO报警时，我们可以通过设置PH的值使其恢复正常( Ⅹ)
6、查看曲线可以通过这个图标进行查看( Ⅹ)
7、我们要将一个流量控制功能块恢复自动，选择用这个按钮( √)
8、要改变一个自动控制的输出开度时，需要将该功能块切换到手动状态( √)
9、4-20MA输入端子板可以接16个4-20MA输入信号( √)
10、调节阀输出信号是开关量输出(DO)信号( Ⅹ)
五、问答题(每题10分，共10分）
1、在DCS上点击打开阀门无反馈怎么检查处理？。
