三维装配工艺技术在复杂电子产品中的应用
三维装配工艺技术在复杂电子产品中的应用作者：蔡萍
来源：《现代电子技术》2014年第06期
摘要：装配是产品生命周期的重要环节，电子行业结构复杂产品的装配过程费时费力。
为了提高复杂电子产品装配的质量和效率，在此分析了雷达等复杂电子产品三维装配工艺设计的特点和现状，提出了一种基于MBD的三维模型装配工艺设计、仿真与应用方法，并建立了三维装配工艺设计流程和系统体系结构，对三维装配工艺设计的关键技术进行了分析，为三维装配工艺的实施提供了重要技术支持，对于发展数字化装配工艺技术的制造行业具有借鉴意义。
关键词：复杂电子产品；三维装配工艺技术； MBD；可视化
中图分类号： TN964⁃34 文献标识码： A 文章编号： 1004⁃373X（2014）06⁃0081⁃02
装配是制造业的主要活动，形成产品生命周期的重要环节[1]，在电子行业结构复杂的产品，装配工时和费用大概占用总费用的40%～60%，三维CAD/CAM软件因其本身强大的功能，成为企业应用的主流趋势。
三维数字化设计和工艺可实现全机规模的三维数字设计、预装配合动静态数字协调，计算机辅助设计和制造并行，缩短了研制周期，提高了设计质量[2]，然而数字化装配工艺技术相对于三维零件设计和加工的发展明显滞后，成为企业提高生产效益和产品质量的瓶颈[3]，因此数字化装配工艺技术的发展成为亟待解决的关键问题。
1 需求现状
雷达等复杂电子产品三维装配工艺设计主要实现2个方面的目标：
（1）对产品总体装配工艺设计进行有效验证；
（2）利用可视化的作业指导书，有效地指导生产现场总装[4]。
目前在复杂电子产品制造业普遍存在以下问题：
（1）工艺与设计缺少协同。
工艺和设计不在同一平台，没有同一个数据源，设计EBOM 无法自动集成，数据需要转化，工艺只能被动等待，无法尽早进入到产品设计阶段和避免出现设计模型工艺性差的问题。
（2）装配工艺设计仍然采用传统的二维方式表达，上游设计产生的三维数字模型没有得到充分利用。
就目前装配工艺设计本身来说，大多数企业还是依靠传统的二维装配图纸和装配工艺规程卡片进行工艺设计，首先由工艺设计人员设计图纸及经验想象出三维装配空间、设计装配顺序，并用二维工艺过程卡片表达出来。
然后由装配工人照工艺设计人员设计的二维数据
理解装配顺序及要求，在大脑中再次构建出三维装配过程，因此，整个产品装配的环节与工艺设计人员和装配工人的技术水平和工作经验关系过于密切，不能充分利用和继承设计产生的三维CAD数据，难以保证工艺设计的规范性、标准化和最优化[5]。
（3）装配进度不易控制，装配周期不易保证。
由于目前的工艺设计环境不具备三维工艺验证能力，致使装配过程中是否存在干涉、装配顺序是否合理、工艺装备是否满足需要、操作空间是否开敞等一系列问题只有到了生产试制阶段才暴露出来。
从而使装配周期不易保证，严重影响了复杂电子产品研制的进度和质量。
（4）一些复杂產品的裝配，因为缺少可视化的三维动态装配过程，不便于装配工人使用和理解。
在目前大多数企业的现场装配，工人主要依靠二维图纸和工艺过程卡进行装配操作，对于一些复杂產品的装配来说，因为缺少可视化的三维动态装配过程，工人理解起来往往会有一定难度，有时还会产生歧义[6]。
三维装配工艺可视化技术为装配工人提供一种可预先验证的、易于理解的可视化指导平台，使装配工人直观理解，减少了操作错误，提高产品装配生产效率、降低产品成本、为企业赢得竞争优势。
2 系统体系结构
三维装配工艺设计流程分为产品设计、装配工艺设计和制造3个阶段。
在产品设计阶段，首先由设计人员和工艺人员建立零部件和工装模具的三维数字化模型，并对模型数据进行转化，获得三维装配工艺仿真、规划与管理系统中所需的轻量化数据模型。
在装配工艺设计阶段，工艺设计人员根据产品装配模型提供的信息，进行装配序列规划，得到产品的最佳装配顺序，在三维环境下进行工艺规划和仿真，选取合适的工装工具和装配方法，最终输出优化的装配工艺方案，所形成的三维装配工艺通过PLM系统进行审签。
在制造阶段，利用可视化工具和网络环境将装配仿真验证文件、三维工作指令和工艺设计文件等工艺信息导入到企业ERP 系统，车间装配人员可以一边观看产品的装配过程仿真画面，一边进行实际装配。
从而提高装配效率和准确性，其系统结构如图1所示。
3 系统关键技术
实现三维装配工艺需要以下关键技术上取得突破。
3.1 基于MBD的数字化定义技术
MBD将设计、制造、检验、管理信息融入一体，目前被航空行业普遍认同为解决数字化设计制造的关键技术之一[7]。
MBD 技术改变了以往同时依据二维工程图纸和三维实体模型来设计产品装配工艺和零件加工工艺的做法[8]。
在MBD的技术体系中，MBD数据集的内容包含设计工艺、制造、检验等各部门的信息[9]，以三维数模完全替代二维工程图纸，成为数字化制造过程中的唯一依据。
工艺人员在MBD 的工艺设计规范的指导下，读取来自上游结构设
计信息，并将轻量化、完整化，这是进行三维装配工艺设计和进行产品装配仿真的前提，直接依据三维实体模型开展三维工艺设计给整个产品中的工艺设计工作带来一次全新的变革。
3.2 人机交互环境下三维工艺规划及仿真技术
装配规划和仿真技术是装配过程的重要环节，装配顺序和装配方案直接关系产品的可装配行、装配质量和装配成本[10]。
依据数字化装配工艺流程，建立三维数字化装配工艺模型，通过装配现场可视化技术建立与产品装配相似的数字化虚拟装配环境，在工艺工作开展的同时及产品实物装配之前，按照确定的装配工艺流程进行数字化模拟仿真，在装配时进行零件与两件、零件与工装的干涉检查；通过对产品装配拆卸过程的仿真，验证装配顺序设计的合理性；模拟操作者的操作过程以便发现操作空间大小是否满足装配需要，操作者身体或肢体能否到达装配位置等问题，并将这些仿真结果通过仿真报告提交产品设计、工装设计等进行优化。
3.3 三维装配工艺可视化技术
三维装配工艺可视化技术是把产品设计信息、制造资源信息和工艺设计信息整合起来以数字化的形式传递到车间现场，并展示出来的方法。
操作者能够采用该技术读取三维工艺信息、工装工具信息、三维仿真动画、装配产品结构等信息，最终形成三维数字化工艺展示，使工人能够准确、迅速地查阅装配过程中需要的信息。
减少了由于操作者理解不透彻带来的质量问题。
4 结语
随着电子行业的发展，产品的装配复杂性日趋大型化、复杂化，数字化装配成为趋势。
同时，无纸化与制造已经成为制造业发展的主流趋势，三维装配工艺设计的实施实现了复杂电子产品三维装配工艺规划、装配过程的三维仿真和装配过程的可视化，减少了现场设计更改率和装配返工率，缩短了装配周期，提高了装配质量和装配效率。
为企业提升核心竞争力奠定坚实的基础。
参考文献
[1] 吴欣.三维装配工艺技术在雷达装配中的应用研究[J].电子机械工程，2012（8）：
56⁃57.
[2] 陆江峰.装配制造业三维数字化制造工艺解决方案[J].现代制造技术与装配，2012（4）：59⁃62.
[3] 蔡虎.基于3DVIA的虚拟装配工艺实施方案研究[J].航空制造技术，2013（6）：80⁃81.
[4] 苏朋.三维辅助装配工艺规划（3D⁃CAPP）系统研究[D].南京：南京航空航天大学，2005.
[5] 孙刚.基于三维模型的卫星装配工艺设计与应用技术[J].计算机集成制造系，2011，11（17）：2343⁃2344.
[6] 冷毅勋，代正会，赵轶，等.DELMIA 数字化装配工艺设计与过程仿真流程[J].中国制造业信息化，2012（1）：40⁃41.
[7] 冯潼能.MBD技术下的协同与管理进化[J].中国制造业信息化，2011（7）：25⁃26.
[8] 郭具涛，梅中义.基于MBD 的飞机数字化装配工艺设计及应用[J].航空制造技术，2011（22）：62⁃64.
[9] 梅中义.给予MBD的飞机数字化装配技术[J].航空制造技术，2010（18）：42⁃45.
[10] 杨敬萍.现场可视化系统装配仿真关键技术的研究[D].沈阳：沈阳航空航天大学，2012.。
三维集成电路在微电子领域中的发展与应用
三维集成电路在微电子领域中的发展与应用随着科技的不断进步，微电子领域也在不断发展。
而其中，三维集成电路作为一种新兴的技术，正逐渐成为微电子领域的热门话题。
本文将探讨三维集成电路在微电子领域中的发展与应用。
一、三维集成电路的概念和原理三维集成电路是一种将多个电子器件垂直堆叠在一起的技术。
与传统的二维集成电路相比，三维集成电路能够在更小的空间内集成更多的器件，从而实现更高的性能和更低的功耗。
其实现的关键在于通过垂直堆叠的方式，将不同功能的器件层叠在一起，并通过微尺寸的互连结构将它们连接起来。
二、三维集成电路的优势和挑战三维集成电路相比于传统的二维集成电路具有许多优势。
首先，它可以提供更高的集成度，将更多的功能集成在一个芯片上，从而减小了电路的体积。
其次，由于器件之间的互连长度减小，信号传输速度更快，从而提高了电路的性能。
此外，三维集成电路还能够实现异构集成，即将不同材料和工艺的器件集成在一起，进一步提高了电路的性能和功能。
然而，三维集成电路也面临着一些挑战。
首先，由于器件的堆叠，热量的排放成为了一个重要的问题。
如何有效地进行散热，保证电路的稳定运行，是一个需要解决的难题。
其次，三维集成电路的制造过程更加复杂，需要解决多层互连、封装和测试等技术问题。
此外，三维集成电路的成本也相对较高，需要进一步降低制造成本，以促进其在实际应用中的推广。
三、三维集成电路的应用领域三维集成电路在微电子领域中有着广泛的应用前景。
首先，它可以应用于通信领域。
随着通信技术的发展，对高速、低功耗的电路需求越来越大。
而三维集成电路正能够满足这一需求，提供更高的性能和更低的功耗，从而推动通信技术的进一步发展。
其次，三维集成电路还可以应用于人工智能领域。
人工智能技术的快速发展带来了对更高计算能力的需求。
而三维集成电路能够提供更高的集成度和更快的信号传输速度，从而满足人工智能算法的计算需求。
此外，三维集成电路还可以应用于医疗领域。
随着医疗技术的不断进步，对微型化、高灵敏度的电子器件需求增加。
数字化装配仿真装配技术在飞机装配中的应用分析
数字化装配仿真装配技术在飞机装配中的应用分析随着航空业的不断发展，飞机制造行业越来越重视数字化装配仿真装配技术在飞机装配中的应用。
数字化装配仿真装配技术是指利用计算机辅助设计（CAD）、计算机辅助制造（CAM）、虚拟现实技术（VR）等技术手段，对机械装配过程中的各种可能性进行建模和仿真，达到快速、高效、精度高的装配目的。
本文将对数字化装配仿真装配技术在飞机装配中的应用进行分析。
1. 部件装配优化数字化装配仿真技术可通过对零部件的3D建模，对飞机所有部件的相对位置进行优化调整，以达到最佳的装配目的，从而提高装配的效率和准确性。
2. 碰撞检测在实际装配中，因为复杂的结构和不同部件的尺寸精度，会存在零件之间的碰撞现象。
通过数字化装配仿真装配技术的碰撞检测，可以有效避免机械装配过程中的碰撞，提高装配质量和效率。
3. 空间限制模拟对于飞机的结构，其空间限制是非常严格的，数字化装配仿真装配技术可以很好的模拟出这些限制，从而更好的控制装配过程中的误差，并确保装配的可用性和可靠性。
4. 可视化检查通过数字化装配仿真装配技术的可视化检查，可以对飞机结构和零件的装配过程进行全面的模拟和评估。
这既可以帮助装配人员更好地理解装配过程的细节，也可以提前发现装配过程中的问题，减少可能的风险，提高整体的装配效率和质量。
1. 提高装配效率和准确性数字化装配仿真装配技术可以通过在计算机中进行虚拟装配，对零部件的位置和安装顺序进行优化，从而提高装配效率和准确性。
这可以减少装配过程中的错误，避免重复操作，同时减少固定成本，提高生产率。
2. 提高零件的质量3. 降低成本数字化装配仿真技术可以模拟出实际装配中的各种操作和细节，从而避免了在实际装配过程中的浪费，减少成本开支。
4. 易于维护和更新数字化装配仿真技术可以对不同的飞机零部件进行部件级别仿真和对防护隔板等结构的全局性仿真，并且易于维护和更新。
三、结论总之，数字化装配仿真技术在飞机装配中的应用对于提高装配效率和质量，降低成本等方面具有非常积极的作用。
基于MBD的三维数字化装配工艺设计及现场可视化技术应用
基于MBD的三维数字化装配工艺设计及现场可视化技术应用基于MBD的三维数字化装配工艺设计技术是现代航空数字化制造中的一门新兴学科，也是未来飞机三维装配工艺设计的发展趋势。
本文介绍了该技术主要通过对DELMIA、3DVIA Composer、CAPP等工艺设计、工艺仿真软件进行客户化定制和多系统集成应用，完成基于MBD三维产品模型的工艺分离面的划分、BOM重构、工艺仿真以及三维装配指令编制等工艺设计工作，并通过生产管理系统将已完成的工艺设计信息传递到生产现场实现可视化装配，打通了基于MBD的产品设计与工艺设计及现场可视化装配的技术路线。
MBD(Model-Based Definition)即基于模型的产品数字化定义，其特点是：产品设计不再发放传统的二维图纸，而是采用三维数字化模型作为飞机零件制造、部件装配的依据。
传统的二维工艺设计模式已经不能适应全三维设计要求。
随着现代计算机技术、网络技术、工艺设计软件技术的发展，以及协同平台的建立，为三维数字化装配工艺设计和并行工程奠定了基础。
1 三维数字化装配工艺设计及现场可视化系统通过采用达索公司三维数字化装配工艺设计平台DELMIA及3DVIA Composer解决方案，构建“数字化装配工艺设计和仿真系统”及“生产现场可视化系统”。
突破DELMIA二次开发及定制技术、3D制造过程仿真验证及优化技术、MBD技术、生产现场可视化技术、Windchill/DELMIA/EPCS/CAPP多系统集成技术等关键技术瓶颈，最终构建符合企业业务需求的“数字化装配工艺设计和仿真系统”及“生产现场可视化系统”。
缩短飞机装配周期，提高装配质量，全面提升飞机的数字化制造能力。
系统流程及集成架构如图1所示。
图1 系统流程及集成框架系统流程及集成工作思路如下：(1)Windchill企业数据管理系统是企业唯一合法的数据来源，管理着各种BOM信息。
通过接口程序，把PBOM以XML的格式输出。
三维集成工艺技术
三维集成工艺技术三维集成技术是当下电子信息技术领域的热点之一，它将传统的二维集成技术推向了更高一层的发展。
三维集成技术是指将多个芯片堆叠集成在一起形成一个整体的技术，通过垂直堆叠和水平互联实现多层级的芯片集成。
与传统的二维集成技术相比，三维集成技术具有更高的集成度，更小的尺寸和更低的功耗。
它通过堆叠多个芯片，使得芯片之间的互联变得更加紧密，进而提高了电路的性能和信号传输的速度。
三维集成技术有几种不同的实现方式，其中最为常见的是通过通过硅互联技术实现。
在硅互联技术中，多个芯片通过微弧焊接或者导线粘贴的方式堆叠在一起，从而实现电路的三维集成。
在硅互联技术中，还可以通过通过通过硅突插技术实现。
这种技术将多个芯片的引脚延伸到芯片的侧面，通过硅突插连接实现芯片之间信号的传输。
另一种常见的实现方式是通过晶片层叠技术实现。
在晶片层叠技术中，通过在芯片的上下表面涂覆绝缘材料，然后通过垂直连接技术将多个芯片堆叠在一起。
这种技术能够在保持芯片性能的同时，实现更高的集成度和更小的尺寸。
三维集成技术在电子信息领域有着广泛的应用。
首先，它可以大大提高芯片的性能和功能，满足了一些高性能计算和通信设备对于高集成度和低功耗的需求。
其次，它可以缩小设备体积，降低制造成本。
最后，它还可以提高可靠性，减少电路故障的发生。
然而，三维集成技术也面临着一些挑战。
首先，三维集成技术需要解决芯片之间的散热问题，因为堆叠后芯片之间的热量难以散发。
其次，三维集成技术需要解决信号干扰的问题，因为堆叠后芯片之间的信号互相影响。
最后，三维集成技术需要解决封装和测试的问题，因为堆叠后芯片的封装和测试都比传统的二维集成技术更加困难。
总结起来，三维集成技术是电子信息领域的一项重要技术。
它通过将多个芯片堆叠在一起，实现了更高的集成度、更小的尺寸和更低的功耗。
三维集成技术有着广泛的应用前景，但同时也面临着一些挑战，需要进一步的研究和探索。

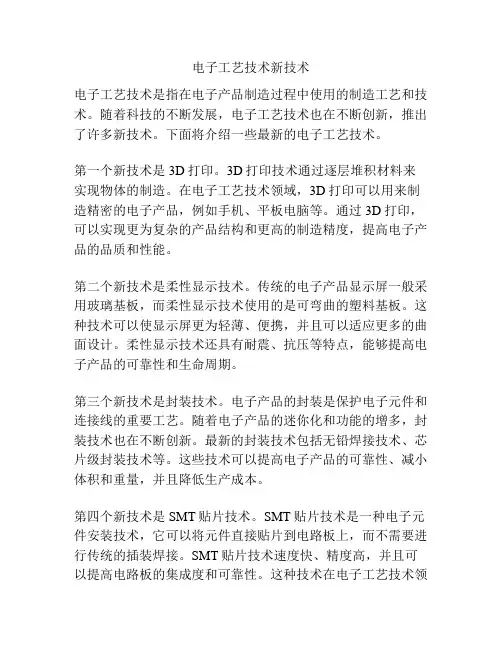

电子工艺技术新技术
