天津市九年级(上)期末物理试卷
天津市九年级（上）期末物理模拟试卷
一、下列各小题均有四个选项，其中只有一个符合题意．（每小题3分，共30分）1．（3分）下列用品中，属于导体的是（）
A．玻璃棒B．橡皮C．铅笔芯D．塑料尺子2．（3分）汽油机工作时，将机械能转化为内能的是（）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．（3分）下列生活实例中，通过做功改变物体内能的是（）
A．利用电热水壶将冷水烧开
B．用锯锯木头，锯条会发热
C．太阳能水箱中的水被晒热
D．夏天吹空调，人感到凉爽
4．（3分）洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，如图所示，插座中有一个孔是用来接地的。
如果在你家中这个孔没有接地，将会发生的现象是（）
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使用寿命会缩短
D．人接触家用电器外壳时有可能发生触电事故
5．（3分）如图所示为滑动变阻器的四种接线方法。
当滑片P向右移动时，电路中的电阻变大的接法是（）
A．B．
C．D．
6．（3分）关于比热容，下列说法中错误的是（）
A．比热容可用来鉴别物质
B．水的比热容较大，可用作汽车发动机的冷却剂
C．沙的比热容较小，所以沙漠地区昼夜温差较大
D．一桶水的比热容比一杯水的比热容大
7．（3分）下列关于电流的说法中正确的是（）
A．只要电荷移动就能形成电流
B．导体中有电流通过时，导体两端就一定有电压
C．电路中有电源就一定有电流
D．自由电子定向移动的方向为电流的方向
8．（3分）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）
A．电压表的示数变大，电流表示数变大
B．电压表的示数变小，电流表示数变大
C．电压表的示数变大，电流表示数变小
D．电压表的示数变小，电流表示数变大
9．（3分）如图所示的电路中，电源电压保持不变，闭合开关S后，灯泡L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）
A．灯泡L1短路B．灯泡L2短路C．灯泡L1断路D．灯泡L2断路10．（3分）两盏灯L1、L2的额定电压分别为8V、6V，将两盏灯串联接入9V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）（）A．3：2B．32：9C．9：4D．64：9
二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共8分，每小题2分，
全选对的得2分，选对但不全的得1分，有错选的不得分）
11．（2分）下列关于温度、热量和内能的说法中，正确的是（）
A．温度高的物体内能一定多
B．物体的温度越高，含有的热量就越多
C．热量是物体内能改变多少的量度
D．内能是物体内所有分子动能和势能的总和
12．（2分）小阳等几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示。
下面列出了他们在讨论中的几种说法，其中正确的是（）
A．甲、乙两灯都正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯并联在6V的电源上时，乙灯消耗的功率比较大
D．两灯串联在9V的电源上时，甲灯消耗的功率比较小
13．（2分）图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I 的关系图象如图2所示，下列判断正确的是（）
A．R1的电阻为5Ω
B．滑动变阻器的最大电阻为10Ω
C．电路消耗的最大总功率为1.8W
D．电路消耗的最小总功率为1W
三、填空题（每题4分，共24分）
14．（4分）空气清新剂能把香味散发到教室内的各个地方，这是现象；这一现象说
明：。
15．（4分）很多电视机都有待机功能，在待机状态下电视机仍然会消耗电能。
小阳家电视机在待机状态下的功率为0.005kW，每天的平均待机时间为20h，那么电流通过这台电视机每天做功kW•h．消耗的电能是J。
16．（4分）家庭电路的电压是，大量的实验表明，不高于V的电压对人体来说是安全的，称为安全电压。
17．（4分）李芳家的电能表上标着“3000revs/（kW•h）”。
她用该电能表测量家中额定电压为220V电热水器的功率：她仅让该电热水器正常工作，观察到电能表转盘在36s内转了30转，则她测量的电热水器的功率为W；当其两端电压为110V时，该电热水器的实际功率为W。
18．（4分）辨别火线和零线可以用试电笔，手指接触笔尾金属体，笔尖接触电线的裸露部分，氖管发光表明笔尖接触的是线；电饭锅、电冰箱等金属外壳的用电器应使用（选填“二”或“三”）孔插座更安全。
19．（4分）如图1，电源电压保持不变，闭合开关S，变阻器滑片P从a滑到b端的整个过程中，电流表示数I与电压表示数U的关系如图2所示，由图象可知，R1的阻值为Ω；当电路中的电流为0.2A时，R1与R2消耗的电功率之比为。
四、综合题（共37分）
20．（7分）做“测定小灯泡的电功率”实验时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干。
请按要求完成下列实验内容：
（1）用笔画线代替导线，将图甲的实物电路连接完整。
（2）连接电路时，断开开关，变阻器的滑片P应置于最端（选填“左”或“右”）。
（3）闭合开关，滑动变阻器的滑片P移到某处，电压表的示数如图乙所示，此时，电压表的示数为V，要测量小灯泡的额定功率，应将滑片P向（选填“左”或“右”）移动。
（4）通过移动滑片P，分别记录多组对应的电压表和电流表的示数，绘成了图丙所示的U ﹣I图象，则小灯泡的额定功率是W。
（5）由图丙看出，小灯泡的电流随电压变化的图象不是一条直线，由此可推断出小灯泡的电阻是的（选填“不变”或“变化”）。
21．（6分）小刚想利用一块电流表和阻值已知的电阻R0测量电阻R x的阻值。
他选择了满足实验要求的器材，并连接了部分实验电路，如图所示。
（1）请你添加一根导线完成图所示的实验电路的连接；连接后的电路是联电路。
（2）只闭合开关S1时，电流表的示数为I1；闭合开关S1和S2时，电流表的示数为I2．请你用I1、I2和R0表示未知电阻R X．R X＝。
22．（6分）小明家新买了一台电热水壶，查阅说明书可知，其内部电热丝的阻值为48.4Ω，将其接在220V家庭电路中，将1kg水从20℃加热到40℃需要100s．求：[c水＝4.2×103J/（kg•℃）]
（1）水吸收的热量；
（2）该电热水壶加热的效率。
23．（6分）现有两个小灯泡A和B，分别标有“6V 6W”和“6V 8W”，先将灯泡A与定值电阻R0串联接入电路中，灯泡A恰能正常发光，如图所示。
若用灯泡B替换灯泡A接在电路中，灯泡B的实际功率大于还是小于8W？请说明理由（电源电压保持不变，不考虑温度对灯丝电阻的影响）
24．（6分）沈明同学做“测定小灯泡电阻”的实验，已知小灯泡的额定电压为2.2V，不发光时的电阻约为10Ω，电源选用两节新干电池。
请你完成下列内容：
（1）如图1所示，请你用笔画线代替导线，正确连接好实验电路；
（2）闭合开关后，他发现小灯泡不亮，电流表指针偏转，电压表示数几乎为0，产生故障的原因可能是；（填写字母序号）
A．开关接触不良B．小灯泡灯丝短路
C．小灯泡与灯座接触不良D．电流表断路
（3）电路正常后，闭合开关，测得的几组数据如表；
次数U/V I/A
1 2.00.2
2
3 2.50.22
①第二次实验时的电压表、电流表示数如图2、3所示，此时小灯泡两端的电压为V，
小灯泡正常发光时的电阻为Ω。
②他通过计算发现灯丝的电阻是不同的，同时还了解到其他同学也得到类似的结果，出现
这种结果的主要原因是：。
25．（9分）图甲是一种电热水龙头，图乙是它的原理电路，旋转图甲中的手柄可使图乙中的扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。
已知电热水龙头的额定电压是220V，温水时的额定功率是2000W，热水时的额定功率是3000W．R1、R2为电热丝，不考虑温度对电阻丝的影响。
求出电热丝R1和R2的电阻各多大？
天津市九年级（上）期末物理模拟试卷
参考答案
一、下列各小题均有四个选项，其中只有一个符合题意．（每小题3分，共30分）
1．C；2．B；3．B；4．D；5．B；6．D；7．B；8．C；9．C；10．B；
二、下列各小题均有四个选项，其中符合题意的选项均多于一个．（共8分，每小题2分，
全选对的得2分，选对但不全的得1分，有错选的不得分）
11．CD；12．ABC；13．ABC；
三、填空题（每题4分，共24分）
14．扩散；分子在不停的做无规则的运动；15．0.1；3.6×105；16．220V；36；17．1000；
250；18．火；三；19．10；2：1；
四、综合题（共37分）
20．左；2.3；右；0.5；变化；21．并；；22．；23．；24．B；
2.2；11；灯丝的电阻不同是因为灯丝的电阻随温度的变化而变化；25．；。

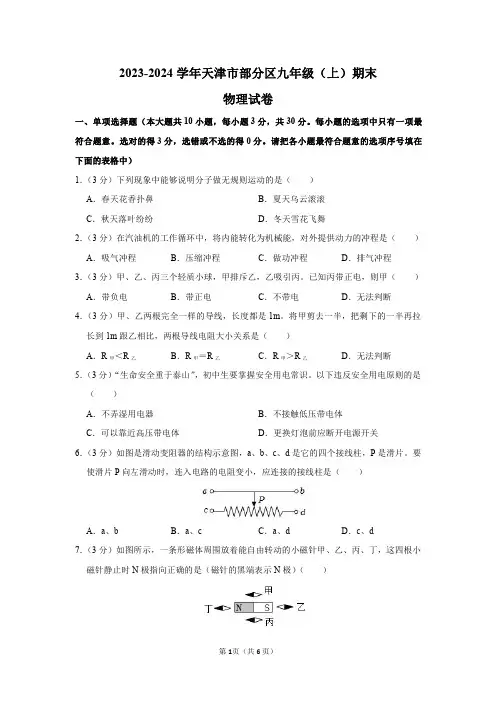

2023-2024学年天津市部分区九年级(上)期末物理试卷及答案解析
2023-2024学年天津市部分区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分。
每小题的选项中只有一项最符合题意。
选对的得3分，选错或不选的得0分。
请把各小题最符合题意的选项序号填在下面的表格中）1．（3分）下列现象中能够说明分子做无规则运动的是（）A．春天花香扑鼻B．夏天乌云滚滚C．秋天落叶纷纷D．冬天雪花飞舞2．（3分）在汽油机的工作循环中，将内能转化为机械能，对外提供动力的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程3．（3分）甲、乙、丙三个轻质小球，甲排斥乙，乙吸引丙。
已知丙带正电，则甲（）A．带负电B．带正电C．不带电D．无法判断4．（3分）甲、乙两根完全一样的导线，长度都是1m。
将甲剪去一半，把剩下的一半再拉长到1m跟乙相比，两根导线电阻大小关系是（）A．R甲＜R乙B．R甲＝R乙C．R甲＞R乙D．无法判断5．（3分）“生命安全重于泰山”，初中生要掌握安全用电常识。
以下违反安全用电原则的是（）A．不弄湿用电器B．不接触低压带电体C．可以靠近高压带电体D．更换灯泡前应断开电源开关6．（3分）如图是滑动变阻器的结构示意图，a、b、c、d是它的四个接线柱，P是滑片。
要使滑片P向左滑动时，连入电路的电阻变小，应连接的接线柱是（）A．a、b B．a、c C．a、d D．c、d7．（3分）如图所示，一条形磁体周围放着能自由转动的小磁针甲、乙、丙、丁，这四根小磁针静止时N极指向正确的是（磁针的黑端表示N极）（）A．甲B．乙C．丙D．丁8．（3分）如图所示是一个简化了的玩具警车电路图。
若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1、S2都闭合D．S1、S2都断开9．（3分）利用图所示实验揭示的原理，可制成（）A．电磁继电器B．电动机C．电磁铁D．发电机10．（3分）在探究串、并联电路中电流的规律时，做了如图所示的实验。
闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，通过小灯泡L2的电流为（）A．0.8A B．0.5A C．0.3A D．0.2A二、多项选择题（本大题共3小题，每小题3分，共9分。
2022-2023学年天津市和平区九年级(上)期末物理试卷
2022-2023学年天津市和平区九年级(上)期末物理试卷一、选择题（每小题1分，共20分）1. 在下列各组物理量中，能够用两个好量表测量的是：A. 时间、质量B. 速度、加速度C. 力、功D. 压强、温度2. 下列不属于机械能守恒的实例是：A. 滑雪者在斜坡上运动B. 弹簧压缩C. 自由落体运动D. 空气摩擦的影响3. 如果一个物体的加速度为零，则它的速度一定是：A. 与时间成正比B. 与时间无关C. 与时间成反比D. 以上说法都不对...(请继续添加其他题目和选项)二、填空题（每小题2分，共10分）1. 物体在作两个力共同作用下沿某直线运动，它的物体加速度大小为_________。
2. 一瓶空瓶子在外力的作用下加速下落的过程中，加速度的大小为_________。
3. 初速度为0的物体经过10秒的匀加速直线运动后的位移是_________。
...(请继续添加其他题目)三、解答题（每小题10分，共50分）1. 在平直水平射线传播的状况下，射线经过空气成一个90°的角，然后射入玻璃，射线是否发生折射？为什么？如果折射了，射线的传播方向在玻璃中是如何的？答：2. 描述并解释折射定律。
答：...(请继续添加其他题目和问题)四、实验题（共20分）1. 设计一个实验，用斜面实现一个物体从静止滑下的过程，并观察其中的物理现象。
2. 计算一个小球从静止落地的速度，并通过实验验证你的计算结果的准确性。
...(请继续添加其他实验题)五、简答题（每小题5分，共25分）1. 说出物理学中的三大运动学量。
答：2. 解释什么是动量守恒定律。
答：...(请继续添加其他题目和问题)。

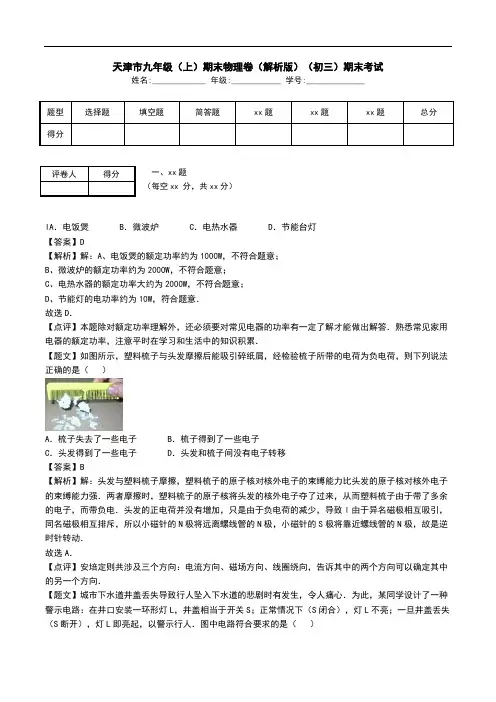

天津市九年级(上)期末物理卷(解析版)(初三)期末考试.doc
天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。

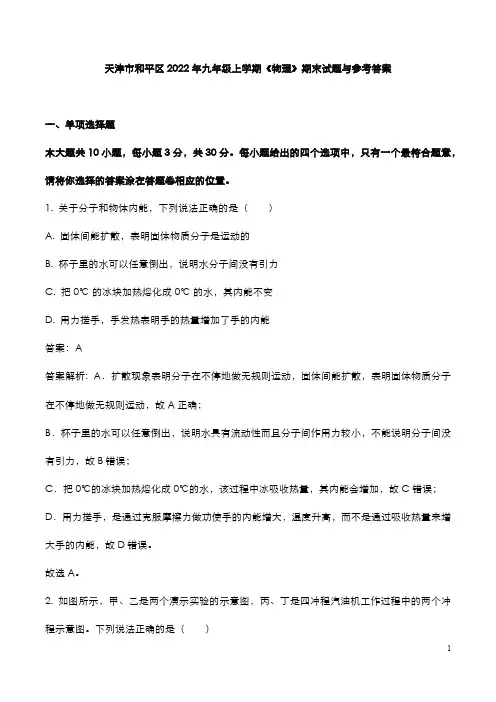

天津市和平区2022年九年级上学期《物理》期末试题与参考答案
