常见焊接缺陷及处理方法-Word整理
焊接中出现的问题和解决方案
焊接中出现的问题和解决方案
《焊接中的问题及解决方案》
在焊接过程中，往往会出现各种各样的问题，影响焊接质量和效率。
下面列举几种常见的问题及相应的解决方案。
1. 焊接变形
当焊接过程中受热变形产生时，可能会使得焊接接头不符合设计规定。
解决方法是在焊接过程中采用适当的焊接顺序和焊接方法，以减小变形量。
2. 焊缝气孔
气孔是焊接中常见的缺陷，可能会降低焊接接头的强度和密封性。
解决方法是在焊接前要彻底清除工件表面和焊料上的杂质，并严格控制焊接参数，以减少气孔的产生。
3. 焊接裂缝
焊接裂缝可能是由于焊接残留应力引起的。
解决方法是在焊接前进行应力分析，采用适当的焊接序列和焊接量，以减少应力集中和裂缝的产生。
4. 焊接材料不相容
在焊接不同种类的材料时，可能会出现材料不相容的问题。
解决方法是在选材时要严格按照焊接要求来选择材料，并采用合适的焊接方法和工艺，以确保焊接接头的质量。
总之，焊接中的问题是多种多样的，需要根据具体情况来采取
相应的解决方法。
只有不断积累经验、改进技术，才能够提高焊接质量和效率。
焊接的六大缺陷及其产生原因、危害、预防措施
焊接的六大缺陷及其产生原因、危害、预防措施一、外观缺陷外观缺陷(表面缺陷)是指不用借助于仪器，从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等，有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
A、咬边是指沿着焊趾，在母材部份形成的凹陷或者沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
产生咬边的主要原因：是电弧热量太高，即电流太大，运条速度太小所造成的。
焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏吹也是产生咬边的一个原因。
某些焊接位置( 立、横、仰 )会加剧咬边。
咬边减小了母材的有效截面积，降低构造的承载能力，同时还会造成应力集中，发展为裂纹源。
咬边的预防：矫正操作姿式，选用合理的规范，采用良好的运条方式都会有利于消除咬边。
焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。
B、焊瘤焊缝中的液态金属流到加热缺陷未熔化的母材上或者从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。
焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿式不当等都容易带来焊瘤。
在横、立、仰位置更易形成焊瘤。
焊瘤常伴有未熔合、夹渣缺陷，易导致裂纹。
同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。
管子内部的焊瘤减小了它的内径，可能造成流动物阻塞。
防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。
C、凹坑凹坑指焊缝表面或者反面局部的低于母材的部份。
凹坑多是由于收弧时焊条(焊丝)未作短期停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝反面根部产生内凹。
凹坑减小了焊缝的有效截面积，弧坑常带有弧坑裂纹和弧坑缩孔。
防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置，选用合适的焊接规范，收弧时让焊条在熔池内短期停留或者环形摆动，填满弧坑。
D、未焊满未焊满是指焊缝表面上连续的或者断续的沟槽。
常见焊接缺陷及其处理方法
焊接裂纹
➢定义 在焊接应Leabharlann 及其它致脆因素共同作用下,焊接接头
中局部地区的金属原子结合力遭到破坏而形成新界面产 生的裂缝。
➢ 焊接裂纹的一般原因 与母材的化学成分、结晶组织、冶炼方法等有关。如钢
的含碳量越高或合金量越高，钢材的硬度就越高，通常 越容易在焊接时产生裂纹。 • 焊接时冷却速度高容易产生裂纹。所以焊接时应避开风 口和避免被雨水淋湿。在焊接中，高碳钢或合金钢时， 要根据母材的成分或特性，有的要采取加热保温措施后 方可施焊。
Mo、V、Nb、Ti等元素会促使形成再热裂纹。 • 裂纹起源于未焊透根部、焊趾及咬边等应力集中处。
➢ 防止措施 • 合理的预热与焊后热处理规范。 • 控制材料成分，应用低强度焊缝 使焊缝强度低于母材以
增高其塑性变形能力。 • 缓和应力状态，减少拘束、应力集中，减少残余应力。
常见焊接缺陷及其处理方法
4、层状撕裂
FeO+C = Fe+CO↑ 此时，若熔池已开始结晶，则CO将来不及逸出，便产生CO气孔。
熔池氧化愈严重，含碳量愈高，越易产生CO气孔。 • 氮气孔：熔池保护不好时，空气中的
氮溶入熔池而产生。 常见焊接缺陷及其处理方法
氮、氢的溶解度变化
常见焊接缺陷及其处理方法
➢气孔产生的一般原因和预防措施 •焊接部位不洁净容易产生气孔。因此，焊接部位要求在焊 接前清除油污、铁锈等脏物；使用低氢焊条焊接时要求更为 严格。 •焊条和焊剂一定要严格按照规定的温度进行烘焙和保温。 •要求采取适宜的焊接规范，不要采用过大的焊接电流。 •注意控制母材及焊材的化学成分。 •焊接速度过快，焊接时操作不当，电弧拉得过长，使得有 较多气体溶入金属溶液内。 •焊波接头气孔，使用低氢焊条往往容易在焊缝接头处出现 表面和内部气孔。 •气体保护焊时应调节气体流量至适当值。
焊接缺陷问题分析
焊接问题分析及防治措施常见缺陷有圆形缺陷（气孔、夹渣、夹钨等）、条形缺陷（条孔，条渣）、焊接裂纹、未焊透、未熔合、焊缝外形尺寸与形状不符合要求、咬边、焊瘤、弧坑等1、圆形缺陷定义：长宽比小于等于3得非裂纹、未焊透与未熔合缺陷。
圆形缺陷包括气孔、块状夹渣、夹钨等缺陷。
a、气孔得成像：呈暗色斑点，中心黑度较大,边缘较浅平滑过渡，轮廓较清晰。
b、夹渣（非金属）得成像：呈暗色斑点，黑度分布无规律，轮廓不圆滑，小点状夹渣轮廓较不清晰。
c、夹钨(金属夹渣)成像：呈亮点，轮廓清晰。
气孔就是指在焊接时，熔池中得气泡在凝固时未能逸出而形成得空穴。
产生气孔得。
主要原因有：坡口边缘不清洁，有水份、油污与锈迹；焊条或焊剂未按规定进行焙烘，焊芯锈蚀或药皮变质、剥落等。
由于气孔得存在，使焊缝得有效截面减小，过大得气孔会降低焊缝得强度，破坏焊缝金属得致密性。
雨天作业，未做好防风措施，焊条选择不合适。
预防产生气孔得办法就是：选择合适得焊接电流与焊接速度，认真清理坡口边缘水份、油污与锈迹。
严格按规定保管、清理与焙烘焊接材料2、条形缺陷定义：不属于裂纹、未焊透与未熔合得缺陷，当缺陷得长宽比大于3时，定义为条状缺陷，包括条渣与条孔。
夹渣就就是残留在焊缝中得熔渣。
夹渣也会降低焊缝得强度与致密性。
产生夹渣得原因主要就是：焊缝边缘有氧割或碳弧气刨残留得熔渣；坡口角度或焊接电流太小，或焊接速度过快。
在使用酸性焊条时，由于电流太小或运条不当形成“糊渣”；使用碱性焊条时，由于电弧过长或极性不正确也会造成夹渣。
防止产生夹渣得措施就是：选择合适种类得焊条、焊剂；多层焊时，认真清理前层得熔渣；正确选取坡口尺寸，认真清理坡口边缘，选用合适得焊接电流与焊接速度，运条摆动要适当。
3、未焊透定义：未焊透就是指母材金属之间没有熔化，焊缝金属没有进入接头得部位根部造成得缺陷。
影像特征：未焊透得典型影像就是细直黑线，两侧轮廓都很整齐，为坡口钝边痕迹，宽度恰好就是钝边得间隙宽度。
史上最全的焊接缺陷产生原因及处理办法
史上最全的焊接缺陷产生原因及处理办法焊接缺陷是指焊接过程中出现的质量问题，包括焊接接头的裂纹、孔隙、夹杂物等缺陷。
这些缺陷会影响焊接接头的强度、密封性和耐腐蚀性，因此及时发现并处理焊接缺陷至关重要。
本文将介绍一些常见的焊接缺陷产生原因及相应的处理办法。
1.焊接接头裂纹：原因：（1）热裂纹：焊接过程中，金属在快速冷却过程中产生应力，导致裂纹产生。
（2）冷裂纹：焊接接头长时间在低温环境下使用，受到外部冻结和膨胀引起。
处理办法：（1）控制焊接温度和预热焊件，以减少热应力。
（2）使用低氢焊条或预热焊件，以减少氢原子的进入。
（3）进行适当的回火处理，以减少残余应力。
2.焊接接头孔隙：原因：（1）焊接材料含有气体，如铁锈或涂层。
（2）焊接过程中保护性气体不足。
（3）焊接参数设置不正确，如焊接电流过低或焊接速度过快。
（4）焊接材料含有水分。
处理办法：（1）使用清洁的焊接材料，并确保焊接表面干净。
（2）提供足够的保护气体，以减少氧气和水蒸气的进入。
（3）调整焊接参数，使其适合焊接材料。
（4）在焊接前进行预热，以减少水分含量。
3.焊接接头夹杂物：原因：（1）焊接材料中包含的杂质。
（2）焊接材料与辅助材料的不匹配。
（3）焊接材料的氧化物。
处理办法：（1）使用高纯度的焊接材料，以减少杂质含量。
（2）选用合适的焊接材料和辅助材料，确保它们的化学成分相似。
（3）确保焊接材料没有明显的氧化。
4.焊接接头下沉：原因：（1）焊接时材料太薄，导致热传导速度过快。
（2）焊接过程中温度不均匀分布。
（3）焊接电流过高，引起材料融化。
处理办法：（1）加大焊接电流，以增加热量传输。
（2）调整焊接速度和焊接参数，使其适合焊接材料。
（3）使用合适的焊接材料和辅助材料，以增加熔池的稳定性。
5.焊接接头变形：原因：（1）焊接过程中产生的应力导致材料变形。
（2）焊接过程中热膨胀引起的变形。
处理办法：（1）使用适当的夹具和支撑装置，以减少焊接过程中的应力。
常见焊接缺陷类型产生原因与防止措施（范文大全）

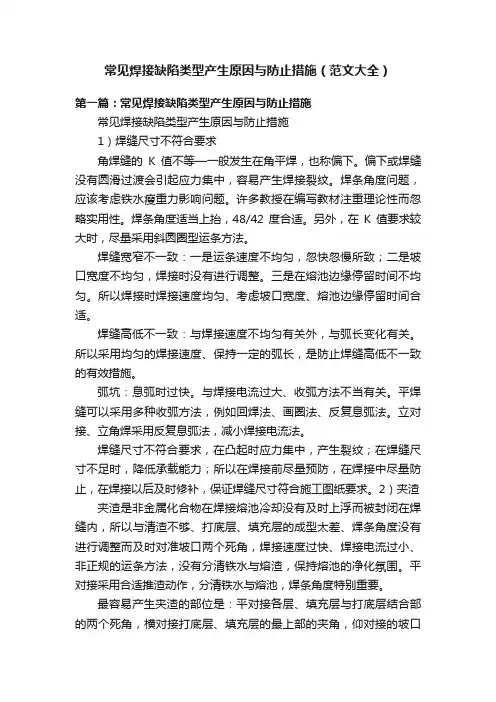

常见焊接缺陷类型产生原因与防止措施（范文大全）第一篇：常见焊接缺陷类型产生原因与防止措施常见焊接缺陷类型产生原因与防止措施1）焊缝尺寸不符合要求角焊缝的K值不等—一般发生在角平焊，也称偏下。
偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。
焊条角度问题，应该考虑铁水瘦重力影响问题。
许多教授在编写教材注重理论性而忽略实用性。
焊条角度适当上抬，48/42度合适。
另外，在K值要求较大时，尽量采用斜圆圈型运条方法。
焊缝宽窄不一致：一是运条速度不均匀，忽快忽慢所致；二是坡口宽度不均匀，焊接时没有进行调整。
三是在熔池边缘停留时间不均匀。
所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。
焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。
所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。
弧坑：息弧时过快。
与焊接电流过大、收弧方法不当有关。
平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。
立对接、立角焊采用反复息弧法，减小焊接电流法。
焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。
2）夹渣夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。
平对接采用合适推渣动作，分清铁水与熔池，焊条角度特别重要。
最容易产生夹渣的部位是：平对接各层、填充层与打底层结合部的两个死角，横对接打底层、填充层的最上部的夹角，仰对接的坡口边缘。
实际就是焊缝成型没有实现略凹、或平，而特别容易形成过凸的成型所致。
夹渣降低焊缝有效截面使用性能，容易产生裂纹等其他缺陷，影响焊缝的致密性。
3）未焊透与未熔合未焊透一般产生在坡口根部，与埋弧焊偏丝、焊接电流过小、焊接速度快、坡口角度过小、反面清根不彻底。
焊接工艺常见缺陷和整改措施总结(一)
焊接工艺常见缺陷和整改措施总结(一)焊接工艺常见缺陷和整改措施总结焊接是工业、制造业中常见的一种连接技术，它的优劣直接影响着焊接件的质量和使用寿命。
但是，焊接工艺中常会出现一些缺陷，这些缺陷不仅会降低焊接件的使用寿命，还会对生产和使用造成不良影响。
本文将总结焊接工艺常见缺陷和整改措施。
1. 焊接变形焊接变形是焊接工艺中常见的一种缺陷，它会导致焊接件的尺寸和形状发生变化，从而影响使用。
为了消除焊接变形，需要采取一些措施，例如：（1）采用适当的加工顺序和焊接顺序；（2）控制焊接温度和速度；（3）合理改善工件加工和组装精度。
2. 焊接裂纹焊接裂纹是一种严重的焊接缺陷，它会导致焊接件的破裂和失效。
为了消除焊接裂纹，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）消除焊接区域的缺陷和杂质；（3）控制焊接过程中的应力和变形。
3. 焊接气孔焊接气孔是一种常见的焊接缺陷，它会导致焊接件的强度和气密性降低。
为了消除焊接气孔，需要采取一些措施，例如：（1）采用干燥的焊接材料和设备；（2）控制焊接过程中的气体成分和压力；（3）避免焊接材料和基材的氧化和蒸发。
4. 焊接夹渣焊接夹渣是一种焊接缺陷，它会导致焊接件的强度降低和损坏。
为了消除焊接夹渣，需要采取一些措施，例如：（1）采用适当的焊接工艺参数和材料；（2）保持焊接区域的清洁和干燥；（3）控制焊接过程中的焊接速度和焊丝输送。
5. 焊接未熔合焊接未熔合是一种焊接缺陷，它会导致焊接件的强度和连接性降低。
为了消除焊接未熔合，需要采取一些措施，例如：（1）加强预热和焊接温度控制；（2）采用适当的焊接顺序和焊接角度；（3）检查焊接材料和基材的表面情况。
综上所述，焊接工艺中常见的缺陷和整改措施是多种多样的，采取正确的措施和方法可以有效地消除这些缺陷，提高焊接件的质量和使用寿命。
因此，在焊接过程中，应仔细分析焊接缺陷的原因，采取合理的整改措施，确保焊接质量和安全。
焊接过程中常见问题分析与解决方法
焊接过程中常见问题分析与解决方法焊接是一种常见的金属连接方法，广泛应用于工业生产和建筑领域。
然而，在焊接过程中常常会遇到一些问题，如焊接缺陷、焊接变形等。
本文将分析并提供解决这些常见问题的方法。
一、焊接缺陷的分析与解决1. 焊缝开裂焊缝开裂是焊接过程中常见的问题之一。
开裂可能是由于焊接材料的选择不当、焊接过程中的温度控制不当或焊接材料的应力集中等原因引起的。
解决这个问题的方法包括：- 选择合适的焊接材料，确保其具有良好的焊接性能和抗裂能力；- 控制焊接过程中的温度，避免温度变化过大；- 通过预热和后热处理等方法来缓解焊接材料的应力。
2. 焊缝气孔焊缝中的气孔是焊接过程中常见的缺陷之一，可能是由于焊接材料中含有气体、焊接过程中的气体保护不足或焊接材料表面有污染物等原因引起的。
解决这个问题的方法包括：- 选择含气体较少的焊接材料；- 加强焊接过程中的气体保护，确保焊接区域不受氧气和其他气体的污染；- 在焊接前清洁焊接材料表面，确保其无污染物。
3. 焊缝夹渣焊缝中的夹渣是焊接过程中常见的缺陷之一，可能是由于焊接材料中含有杂质、焊接过程中的熔融金属流动不畅或焊接材料表面有污染物等原因引起的。
解决这个问题的方法包括：- 选择含杂质较少的焊接材料；- 控制焊接过程中的熔融金属流动，确保其顺畅；- 在焊接前清洁焊接材料表面，确保其无污染物。
二、焊接变形的分析与解决焊接过程中的变形是一个常见而严重的问题。
焊接过程中，由于热量的集中作用，焊接材料会发生热胀冷缩，导致焊接件产生变形。
解决这个问题的方法包括：1. 控制焊接过程中的温度分布通过合理的焊接参数设置和热量控制，可以使焊接件的温度分布均匀，减少变形的发生。
例如，可以采用预热和后热处理等方法来缓解焊接材料的应力，减少变形的发生。
2. 采用适当的焊接顺序在焊接多个零件时，可以采用适当的焊接顺序，先焊接较薄的零件，再焊接较厚的零件，以减少焊接件的变形。
3. 使用焊接夹具在焊接过程中，可以使用焊接夹具来固定焊接件，减少变形的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝冷叠加
外观
剖切面 冷叠加
缺陷判断：观察焊道之间以及焊缝和基材之间是否存在尖锐的缝隙，一般发生在多道焊的角焊缝上。
缺陷成因：焊缝一层层冷堆在一起，焊缝之间未融合，主要原因为电压偏低、焊速过慢以及摆幅过大。
处理办法：打磨或者其他方式去除不良的焊缝段，重新焊接。
焊缝单侧焊透
外观
剖切面 单侧焊透
缺陷判断：从外观上不能做出有效判断 ，在观察剖切面时发现零件一侧有融透一侧未融合（即保持焊前零件外形）。
焊缝未焊透
外观剖切面未焊透
缺陷判断：从外观上不能做出有效判断，在观察剖切面时发现零件未融合（即基本保持焊前零件边界线）。
缺陷成因：焊接电流、电压选择不合理、焊接速度使用不合理。
处理办法：打磨或者其他方式去除不良的焊缝段，增加焊接电流电压、降低焊接速度焊接。
焊道间未融合
外观
剖切面
焊道间未融合
缺陷判断：从外观上不能做出有效判断 ，在观察剖切面时发现焊道之间未融合。
缺陷成因：焊接电流、电压选择不合理、焊接速度使用不合理、焊道间焊接停留，焊道的结构不合理。
处理办法：打磨或者其他方式去除不良的焊缝段，增加焊接电流电压、降低焊接速度焊接，焊道间保持持续焊接。
焊瘤以及烧穿
外观烧穿焊瘤以及烧穿
缺陷判断：目测可见小孔出现在焊缝表面，打磨表面后可见蜂窝状（氢气孔）、针点状、线形（混合型）等气孔。
缺陷成因：保护气体流速和气压不足，焊接环境不理想、焊接基材清理不干净，焊丝干伸长过大。
处理办法：打磨或者其他方式去除不良的焊缝段，加大保护气体的气压流速或者更换新的气瓶，清理干净基材，防止环境中的风速过大影响焊接，减小焊丝干伸长。
单个气孔
外观
外观
单个气孔
缺陷判断：目测可见一个较大的气孔形成于焊接区域。
缺陷成因：焊丝干伸长过长 ，基材清理不干净等。
处理办法：打磨或者其他方式去除不良的焊缝段，加大保护气体的气压流速，清理干净基材，减小焊丝干伸长。
夹渣
外观
剖切面
焊缝夹渣
缺陷判断：焊缝周围存在大量尘土等非融化性杂物时，应注意夹渣现象，存在夹渣时，剖切时可以发现大量非正常性材料间隔在焊缝和基材之间或者焊道和焊道之间。
缺陷成因：基材清理不干净等。
处理办法：打磨或者其他方式去除不良的焊缝段，清理干净基材，重新焊接。
弧坑
外观
弧坑产生裂纹
弧坑
缺陷判断：在焊缝的收尾处形成的低于焊缝高度的凹陷坑。
缺陷成因：焊缝未做收弧动作处理。
处理办法：打磨去除缺陷处，重新焊接，焊条电弧焊收弧时焊丝应在熔池处稍作停留（停留电流应不小于焊接电流60%）或环形运条，待熔池金属填满后再引向一侧熄弧。
咬边
外观剖切咬边
缺陷判断：目测可见焊缝中间线性、间断性裂开
缺陷成因：焊缝较窄时，焊接电流电压较大或者较小并且焊接速度过快，造成焊接冷却过快应力集中产生裂缝。
处理办法：打磨或者其他方式去除缺陷段焊缝，重新焊接，调整焊接电流电压、增加焊缝预热、降低焊接速度。
焊道内裂纹
剖切面
剖切面
焊道内裂缝
缺陷判断：目测可见焊缝中间线性、间断性裂开
缺陷成因：焊缝较深较窄时，焊接电流电压较大或者较小且焊接速度过快，造成焊接冷却过快应力集中产生裂缝。
处理办法：打磨或者其他方式去除缺陷段焊缝，重新焊接，调整焊接电流电压、降低焊接速度。
常见的角焊缝
焊缝要求：焊缝斜面基本成45°，熔深和尺寸按图示或者其他已明确的要求。
焊缝要求：焊缝要求饱满，熔深和尺寸按图示或者其他已明确的要求。
质量要求：不能存在焊接缺陷。
操作参考：焊枪指向焊缝正中。
当熔深有偏差，可稍微调整指向，焊枪移动动作为“推”。
常用的多道焊叠加方式
焊道分布。
