药芯焊丝气体保护焊
举例说明药芯焊丝的型号表示方法
举例说明药芯焊丝的型号表示方法
药芯焊丝是一种常用的焊接材料，用于电弧焊接和气体保护焊接。
以下是药芯
焊丝常见的型号表示方法的几个示例：
1. E70S-6
E70S-6是一种常见的药芯焊丝型号。
其中，字母"E"表示药芯焊丝的用途，E
表示它适用于电弧焊接。
数字"70"代表药芯焊丝的抗拉强度，单位为千兆帕（MPa）。
字母"S"表示该焊丝适用于钢铁材料。
最后的数字"6"表示药芯焊丝的焊
接位置，6表示它可以在任何位置焊接。
2. ER347
ER347是一种耐热不锈钢焊丝型号。
字母"E"表示该焊丝适用于电弧焊接，字母"R"表示它是一种钢铁焊丝。
数字"347"代表焊丝的化学成分和合金元素含量，它
属于低碳、低铁素体、耐热不锈钢焊丝。
3. TIG10
TIG10是一种TIG焊用药芯焊丝型号。
字母"TIG"表示该焊丝适用于氩弧焊（Inert Gas Tungsten Arc Welding），数字"10"表示焊丝的直径，单位为毫米。
这种焊丝常用于焊接不锈钢、镍合金等材料。
药芯焊丝的型号表示方法主要是为了提供焊丝的用途、性能和适用范围等信息，方便焊接操作人员选择合适的焊丝进行工作。
不同的焊接材料和要求会有不同的型号表示方法，需要根据具体需求进行选择。
1.0mm不锈钢药芯焊丝焊接工艺参数

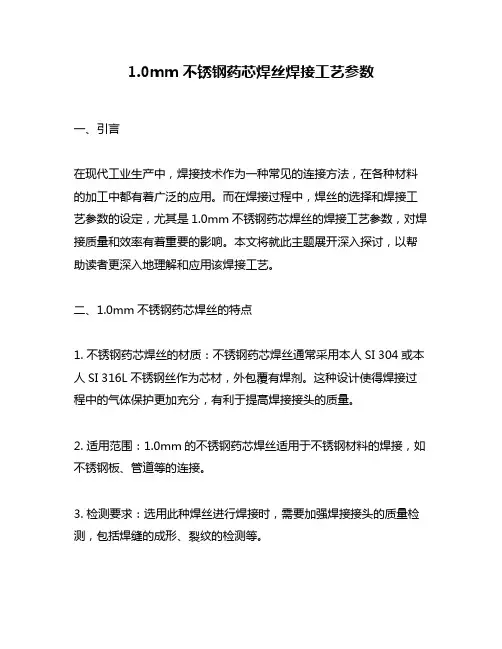

1.0mm不锈钢药芯焊丝焊接工艺参数一、引言在现代工业生产中，焊接技术作为一种常见的连接方法，在各种材料的加工中都有着广泛的应用。
而在焊接过程中，焊丝的选择和焊接工艺参数的设定，尤其是1.0mm不锈钢药芯焊丝的焊接工艺参数，对焊接质量和效率有着重要的影响。
本文将就此主题展开深入探讨，以帮助读者更深入地理解和应用该焊接工艺。
二、1.0mm不锈钢药芯焊丝的特点1. 不锈钢药芯焊丝的材质：不锈钢药芯焊丝通常采用本人SI 304或本人SI 316L不锈钢丝作为芯材，外包覆有焊剂。
这种设计使得焊接过程中的气体保护更加充分，有利于提高焊接接头的质量。
2. 适用范围：1.0mm的不锈钢药芯焊丝适用于不锈钢材料的焊接，如不锈钢板、管道等的连接。
3. 检测要求：选用此种焊丝进行焊接时，需要加强焊接接头的质量检测，包括焊缝的成形、裂纹的检测等。
三、1.0mm不锈钢药芯焊丝的焊接工艺参数1. 焊接电流：在选择1.0mm不锈钢药芯焊丝的焊接工艺参数时，需要考虑到焊接电流的大小。
一般来说，较大的焊接电流会使焊接速度加快，但过大的电流也容易导致焊接接头的热变形和气孔等缺陷，因此需要根据具体的焊接材料和厚度来调整电流的大小。
2. 焊接电压：焊接电压是影响焊接电弧稳定性和热量传递的重要参数，对于1.0mm不锈钢药芯焊丝的焊接来说，适当的电压可以保证焊接接头的质量和稳定性。
3. 焊接速度：焊接速度是指焊枪在焊接过程中的移动速度，对1.0mm 不锈钢药芯焊丝的焊接来说，适当的焊接速度可以保证焊接接头形成良好的凝固组织，避免出现焊缝气孔等缺陷。
4. 氩气流量：氩气是1.0mm不锈钢药芯焊丝常用的保护气体，适当的氩气流量可以保证焊接过程中的气氛稳定，避免氧化和气孔等缺陷的产生。
四、文章总结研究1.0mm不锈钢药芯焊丝的焊接工艺参数对于提高焊接质量和效率有着重要的意义。
在选择焊接工艺参数时，需要考虑到不锈钢材料的性质、板厚和焊接位置等因素，合理调整焊接电流、电压、速度和保护气体流量等参数，以确保焊接接头的质量和稳定性。
实芯焊丝气体保护焊(GMAW)和药芯焊丝气体保护焊(FCAW)两者的区别
GMAW:熔化极气体保护焊含有MIG和MAGMIG:熔化极惰性气体保护焊MAG:熔化极活性气体保护焊FCAW: 药芯焊丝气体保护焊（软钢及高张力钢用药芯焊丝）SMAW:药皮焊条电弧焊SAW:埋弧自动焊实芯焊丝气体保护焊（GMAW）和药芯焊丝气体保护焊（FCAW）两者的区别：1.GMAW的主要优势在于每小时的金属熔敷量，这极大地降低了劳动力成本。
气体保护焊的另一个优势在于它是一种干净的工艺，这主要归功于没有使用焊剂。
在通风不良的车间会发现，从手工电弧焊或药芯焊换成气体保护焊后情况会得到改善，这是因为烟的产生减少了。
由于有各种各样的焊丝可选用，而且焊接设备变的更便于携带，气体保护焊的适用领域不断得到扩展。
该工艺的另外一个优点是可见性。
因为没有焊渣，焊工能够很容易地观察电弧和熔池的情况，从而改善控制。
GMAW还对气流和风特别敏感，它们会将保护气体吹开，留下未保护的金属。
正是这个原因，气体保护焊不大适合工地焊接。
应充分认识到，气体流量大于推荐值的上限，并不能保证对熔池适当的保护。
实际上，大的气体流量反而导致气体紊乱，并增大气孔产生的可能性，这是因为增大气体流量实际上可能将空气带入焊接区。
2.FCAW获得广泛的认可，是因为它能提供优良的性能。
可能最重要的优点是它能提供很高的生产效率，即单位时间内所熔敷的焊缝金属量。
它是手工焊接工艺中效率最高的。
这是由于焊丝盘提供连续不断的焊丝，同GMAW一样增加了电弧时间。
该工艺还被分类为大熔深弧焊，这有助于减少熔合性缺陷的可能性。
由于该方法主要用于半自动工艺，其操作技能要求远低于手工方法的要求。
无论有无保护气体的辅助，FCAW因有焊剂，它比GMAW对母材污染有更大的容许。
正是这个原因，使得FCAW适合工地焊接，在现场，风使得保护气体流失，而GMAW会受到极大的影响。
然而，检验师应当明白该工艺有它的局限。
首先，由于有焊剂，所以在后序焊道焊接前和外观检查前必须去除这层固体焊渣。
研究药芯焊丝焊接操作技术要点

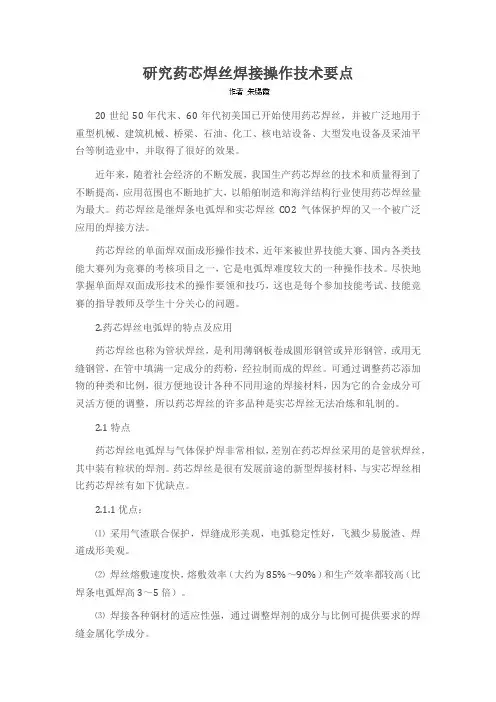

研究药芯焊丝焊接操作技术要点20世纪50年代末、60年代初美国已开始使用药芯焊丝，并被广泛地用于重型机械、建筑机械、桥梁、石油、化工、核电站设备、大型发电设备及采油平台等制造业中，并取得了很好的效果。
近年来，随着社会经济的不断发展，我国生产药芯焊丝的技术和质量得到了不断提高，应用范围也不断地扩大，以船舶制造和海洋结构行业使用药芯焊丝量为最大。
药芯焊丝是继焊条电弧焊和实芯焊丝CO2气体保护焊的又一个被广泛应用的焊接方法。
药芯焊丝的单面焊双面成形操作技术，近年来被世界技能大赛、国内各类技能大赛列为竞赛的考核项目之一，它是电弧焊难度较大的一种操作技术。
尽快地掌握单面焊双面成形技术的操作要领和技巧，这也是每个参加技能考试、技能竞赛的指导教师及学生十分关心的问题。
2.药芯焊丝电弧焊的特点及应用药芯焊丝也称为管状焊丝，是利用薄钢板卷成圆形钢管或异形钢管，或用无缝钢管，在管中填满一定成分的药粉，经拉制而成的焊丝。
可通过调整药芯添加物的种类和比例，很方便地设计各种不同用途的焊接材料，因为它的合金成分可灵活方便的调整，所以药芯焊丝的许多品种是实芯焊丝无法冶炼和轧制的。
2.1特点药芯焊丝电弧焊与气体保护焊非常相似，差别在药芯焊丝采用的是管状焊丝，其中装有粒状的焊剂。
药芯焊丝是很有发展前途的新型焊接材料，与实芯焊丝相比药芯焊丝有如下优缺点。
2.1.1优点：⑴采用气渣联合保护，焊缝成形美观，电弧稳定性好，飞溅少易脱渣、焊道成形美观。
⑵焊丝熔敷速度快，熔敷效率（大约为85%～90%）和生产效率都较高（比焊条电弧焊高3～5倍）。
⑶焊接各种钢材的适应性强，通过调整焊剂的成分与比例可提供要求的焊缝金属化学成分。
2.1.2缺点：⑴焊丝制造过程复杂。
⑵烟雾大，焊接时烟雾较实芯焊丝大。
⑶焊丝外表容易锈蚀，粉剂易吸潮，因此对焊丝的保存-管理的要求更为严格。
⑷焊渣多，较实芯焊丝CO2气体保护焊多，故多层焊时要注意清渣、防止产生夹渣缺陷。
二氧化碳气体保护焊和药芯焊丝电弧焊的安全操作技术
二氧化碳气体保护焊和药芯焊丝电弧焊的安全操作技术1.个人防护：在进行焊接操作前，工人应佩戴适当的个人防护装备，包括防护眼镜、面具或面罩、耳塞、焊手套和防护鞋。
2.通风条件：二氧化碳气体保护焊和药芯焊丝电弧焊都会产生有害气体和烟雾，因此在焊接现场应保持良好的通风条件。
如果没有充足的室外空气流通，应使用排风设备或开启窗户和门。
3.紧急救援设备：在焊接现场应配备紧急救援设备，如灭火器、急救箱等，以备发生意外情况时使用。
4.焊接区域的准备：在进行焊接操作前，工人应确保焊接区域干净整洁，并清除可燃物和易燃物。
5.电源和设备检查：在焊接操作前，工人应检查电源和设备是否正常工作，避免电源过载和设备故障造成的安全隐患。
6.关注电弧反射：二氧化碳气体保护焊和药芯焊丝电弧焊的操作时，电弧可能会产生强烈的光辐射和紫外线。
因此，焊工需要注意避免直接暴露在电弧反射区域，必要时使用防辐射护目镜或屏蔽板。
7.火器使用：在进行焊接操作时，应远离容易燃烧的材料和容器。
在焊接现场应配备专门的焊接台、电工桶和焊网等，用于安全储存和堆放焊接设备和材料。
8.安全操作技巧：在进行焊接操作时，工人应按照正确的操作程序进行，熟悉设备和工具的使用方法，遵守焊接规范和标准，并避免急躁和粗心导致的操作失误。
9.焊接结束后的处理：在完成焊接操作后，应及时关闭焊接设备和电源，清理焊接区域，妥善保管焊接设备和材料。
10.培训和意识提高：为了确保焊接操作的安全性，工人应接受相应的培训并提高安全意识，定期进行安全检查和维护，以确保设备和工具的正常运行。
总之，二氧化碳气体保护焊和药芯焊丝电弧焊是常见的焊接技术，但在进行焊接操作时，焊工需要注意安全操作技巧，佩戴适当的个人防护装备，保持良好的通风条件，定期检查和维护设备，遵守安全规范和操作程序。
只有这样，才能确保焊接操作的安全性。
药芯焊丝焊接规范
新安江电焊条有限公司“千岛湖”牌药芯焊丝使用说明以全位置型XH·E71T-1药芯焊丝为例注意事项：1.应采用直流反接（焊丝接正级）焊接。
2.CO2保护气体纯度需在99.8%以上，流量为20～25L/min。
2.药芯焊丝的干伸长度（导电嘴距工件的长度）15～25mm为宜。
3.为了防止产生气孔，请于焊接前先将母材表面的油污、铁锈及水份去除干净。
4.导电嘴的直径应大于药芯焊丝的直径0.15～0.20mm，不应使用过大直径或已严重磨损的导电嘴。
5.若风速超过2m/s时，在施工上应采取防风措施。
6.由于药芯焊丝较实芯焊丝软，送丝装置的加压轮请勿压太紧。
若送丝滚轮已严重磨损，应及时更换，否则将会影响焊丝送出。
7.本焊丝不需烘干，但必须保存在干燥环境下，并且在打开密封后一周内用完。
8.使用陶瓷衬垫的单面焊双面成形时，打底焊道焊接电流应尽量控制在160A以下，焊丝可适当摆动，防止裂纹。
9.立向下焊时，应以大于60cm/min的速度焊接。
若焊速慢了，则焊道上熔渣流淌，容易产生熔深不足，末焊透，裂纹等焊接缺陷。
10.该焊丝扩散氢≤5ml/100g(甘油法)，扩散氢≤10ml/100g(水银法)，符合标准H10要求，可用于屈服强度为350MPa级高强钢焊接。
但在低温下（小于0℃）焊接时或结构拘束度较大时，应参照有关标准采取适当的焊接工艺，如预热、后热、缓冷等。
特点1．可使用的电流、电压范围大；焊接操作方便。
2．熔敷速度高，同一焊接电流条件下，比实芯焊丝约高30%，其熔敷效率可高达90%。
3．适用于低碳钢和490MPa级高强钢焊接，焊接工艺性能佳，电弧稳定，飞溅少，脱渣容易，焊缝成型美观，全位置焊接性能优良。
XH·E71T-1焊接规范1．焊接参数(推荐)2．熔敷金属焊接工艺规范（推荐）3．对接焊焊接工艺规范(推荐)。
药芯焊丝气体保护焊
药芯焊丝气体保护焊使用药芯焊丝作为填充金属的各种电弧焊方法称为药芯焊丝电弧焊。
分类：1、药芯焊丝气体保护焊的原理及特点 （1）.药芯焊丝气体保护焊的原理采用可熔化的药芯焊丝作电极及填充材料，在外加气体如CO2的保护下进行焊接的电弧焊方法。
这种焊接方法是一种气渣联合保护的方法。
（2）药芯焊丝气体保护焊的特点综合了焊条电弧焊和普通熔化极气体保护焊的优点。
①气渣联合保护，保护效果好，抗气孔能力强，成形美观，电弧稳定，飞溅少且颗粒细小。
①药芯焊丝气体保护电弧焊药芯焊丝CO 2气体保护电弧焊药芯焊丝熔化极惰性气体保护焊药芯焊丝混合气体保护焊②药芯焊丝埋弧焊 ③药芯焊丝自保护焊应用最多的是：药芯焊丝CO 2气体保护电弧焊②焊丝的熔敷速度快，明显高于焊条，略高于实芯焊丝，熔敷效率和生产率都较高，生产率比焊条电弧焊高3～4倍，经济效益显著。
③焊接各种钢材的适应性强。
④药粉改变了电弧特性，对焊接电源无特殊要求，交、直流，平缓外特性均可。
⑤缺点：焊丝制造过程复杂；送丝困难。
焊丝外表易锈蚀，药粉易受潮。
故焊前应对焊丝表面进行清理，并进行250～300℃的烘烤。
2、药芯焊丝及焊接工艺 （1）药芯焊丝的组成组成：由金属外皮（如08A ）和芯部药粉组成。
截面形状有：E 形、O 形、梅花形、中间填丝形、T 形等。
药粉的成分与焊条的药皮类似，目前国产CO2气保焊药芯焊丝多为钛型药粉焊丝。
规格有2.0、2.4、2.8、3.2等几种。
（2）药芯焊丝的型号根据GB/T10045-2002《碳钢药芯焊丝》标准规定，碳钢药芯焊丝型号是根据熔敷金属力学性能、焊接位置及焊丝类别特点（如保护类型、电源类型及渣系特点等）进行划分的。
例如：E 50 1 T -1 M L表示保护气体为氩气含量为75%～80%的Ar 气+CO2混合气体表示焊丝类别特点：外加保护气，直流电源，焊丝接正极，用于单道焊和多道焊。
表示药芯焊丝表示焊丝熔敷金属V 形缺口冲击功在-40℃时不小于27J（3）药芯焊丝的牌号（字母及数字含义见（表4—13、14）字母钢类别字母钢类别L 结构钢用G 铬不锈钢R 低合金耐热钢A 奥氏体不锈钢D堆焊例如：编号 焊接时保护类型编号 焊接时保护类型 YJXX —1气体保护YJXX —3 气体保护、自保护两用YJXX —2 自保护 YJXX —4 其他保护形式 表4—13药芯焊丝类别表4—14药芯焊丝的保护类型表示保护形式。
气体保护焊药芯焊丝在金属结构行业中的应用与探讨
大型 机械 技 术装 备 制造 要 求 ，对 大 型 骨干 机 械 企业 进
备制 造 中 ．部 分使 用 Ｅ ０ 一 ７ Ｔ １和 Ｅ １ 一 ７ Ｔ ５药 芯 焊 丝 ， 柱
塞堆 焊 选用 进 口或 国产 ２ ｒ３类 药 芯焊 丝 。 在工 程 机 Ｃ１ 械行 业 ， 带式 起重 机 的 生产 制 造 ， 国采 用 瑞 士奥林 履 德 康 公 司 生 产 的 Ｆｕ ｏ １１和 Ｆｕ ｏ １２ 西１ ｍ） 缝 ｌｘ ｆ４ ｉ ｌｘｆ４ （ ． ｍ 无 ｉ ４ 药 芯焊丝 ， 接 Ｓ Ｅ ６ 焊 Ｔ ４ ０和 Ｓ Ｅ ９ Ｔ ６ ０材料 ， 焊缝 质 量完 全 满足 产 品技术 要求 。近年 来 ，为适 应 市场 发展 的需 要 。
企 业 以 １ Ｍｎ １Ｃ Ｍｏ １ Ｍｎ ｉ Ｒ等钢 种 为主 。 目 ６ Ｒ，５ ｒ Ｒ，３ Ｎ Ｍｏ 前 为 了更 好 地 适 应 市 场 产 品 向 大型 化 的发 展 需 要 ， 材
４ ０万 吨以上 ， 占其 焊材 总量 的 １％左 右 。 由此 可 见 ， 约 ０ 中 国已成 为世 界 上最 大 的 制造 与 消 费大 国 。但 是 要 将
达 到 ８ ％以上 ， 体 保 护焊 技术 的发展 ， 大 地提 高 了 ０ 气 极
金 属 结构行 业 的制 造技 术水 平 。
的焊 接 ． 要 以 Ｅ ０ 一 主 ７ Ｔ １和 Ｅ １ 一 ７ Ｔ ５进 口碳 钢药 芯 焊 丝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
药芯焊丝气体保护焊
使用药芯焊丝作为填充金属的各种电弧焊方法称为药芯焊
丝电弧焊。
分类：
药芯焊丝熔化极惰性气体保护焊
药芯焊丝混合气体保护焊①药芯焊丝气体保护电弧焊
②药芯焊丝埋弧焊药芯焊丝CO气体保护电弧焊2
③药芯焊丝自保护焊
应用最多的是：药芯焊丝CO气体保护电弧焊2
1、药芯焊丝气体保护焊的原理及特点药芯焊丝气体保护焊的原理）1（.采用可熔化的药芯焊丝作电极及填充材料，在外加气体如的保护下进行焊接的电弧焊方法。
这种焊接方法是一种CO2 气渣联合保护的方法。
（2）药芯焊丝气体保护焊的特点综合了焊条电弧焊和普通熔化极气体保护焊的优点。
①气渣联合保护，保护效果好，抗气孔能力强，成形美观，电弧稳定，飞溅少且颗粒细小。
．
②焊丝的熔敷速度快，明显高于焊条，略高于实芯焊丝，熔倍，～4敷效率和生产率都较高，生产率比焊条电弧焊高3 经济效益显著。
③焊接各种钢材的适应性强。
直流，交、对
焊接电源无特殊要求，④药粉改变了电弧特性，平缓外特性均可。
焊丝外表易锈蚀，⑤缺点：焊丝制造过程复杂；送丝困难。
～250药粉易受潮。
故焊前应对焊丝表面进行清理，并进行℃的烘烤。
300、药芯焊丝及焊接工艺2）药芯焊丝的组成（1 ）和芯部药粉组成。
组成：由金属外皮（如08A 形等。
形、梅花形、中间填丝形、T截面形状有：E形、O气保焊药芯焊药粉的成分与焊条的药皮类似，目前国产CO2 3.2等几种。
2.4、2.8、丝多为钛型药粉焊丝。
规格有2.0、2）药芯焊丝的型号（《碳钢药芯焊丝》标准规定，碳钢
GB/T10045-2002根据药芯焊丝型号是根据熔敷金属力学性能、焊接位置及焊丝类进行划分的。
别特点（如保护类型、电源类型及渣系特点等）
例如：L
-1 M 50 E 1 T
℃时不小-40形缺口冲击功在表示焊丝熔敷金属V
27J
于+CO2Ar的气80%75%表示保护气体为氩气含量为～混合气体表示焊丝类别特点：外加保护气，直流电源，焊丝接正极，用于单道焊和多道焊。
表示药芯焊丝
（3）药芯焊丝的牌号（字母及数字含义见（表4—13、 14）
字钢类别字钢类别母母铬不锈G L 结构钢用钢奥氏体A R 低合金不锈钢耐热
钢．
焊接时焊接时编号编号保护类保护类型型气体保气体
保YJXXYJXX自保护、—护 3 —1
护两用其他保YJXX自保护 YJXX 护形式——2 4 堆焊D
表4—13药芯焊丝类别
Y X XX X -X
表示保护形式。
表示药芯类型及电流种类（与电焊条相同）表示熔敷金属抗拉强度最小值,单位（MPa）
字母：表示钢种类别
字母：表示药芯焊丝
例如：表4—14药芯焊丝的保护类型Y -12 50 J 气保焊
钛钙型、交直流两用
熔敷金属抗拉强度不小于500MPa
结构钢用
药芯焊丝
（4）药芯焊丝气体保护焊工艺参数
与实芯焊丝CO焊相似，焊接工艺参数主要有：焊接电2流、电弧电压、焊接速度、焊丝伸出长度等。
焊接电源：直流反接；
焊丝伸出长度：15～25mm；
焊接速度;30～50cm/min；
焊接电流与电弧电压必须恰当匹配，焊接电流增加，则电弧电压应适当提高。
不同直径药芯焊丝CO焊常用焊接电流、电弧电压见表4—15 2表4—15 不同直径药芯焊丝CO2焊常用焊接电流、电弧电压范围
2。
