关于桥梁桩长计算中的负摩阻力探讨
关于桥梁桩长计算中的负摩阻力探讨摘要当遇到不良地质条件时，桥梁桩基础设计中桩侧负摩阻力对桥梁的安全性、可靠性和经济等方面都有着重要的影响，本文介绍了桩侧负摩阻力产生的原因，影响因素和计算方法。
关键词桩基负摩阻力产生原因计算方法桩基具有承载力高、地质适应性强、施工便捷、沉降小、工期短等优点，采用桩基作为桥梁基础日趋普遍。
桩的承载力是由桩底支承力与桩周土体的侧摩阻力两部分组成的。
当桩底穿过并支承在各种压缩性土层中时，桩主要依靠桩侧土的摩阻力支承竖向荷载。
因此，桩侧摩阻力的大小对结构基础的稳定性起着决定作用。
如果桩周土体与桩身表面发生负摩阻力，使桩侧土一部分重量传递给桩，不但不是桩承载力的一部分，反而变成施加在桩上的外荷载，这是在软弱粘土和湿陷性黄土等地基确定单桩轴向容许承载力时应该注意的。
一、产生负摩阻力的条件和原因在桩顶竖向荷载作用下，当桩相对于桩侧土体向下位移时，桩侧土体对桩产生向上作用的摩擦力，称为正摩阻力（图1a），正摩阻力能抵抗桥梁上部结构及桥墩等产生的荷载。
但是，当桩侧土体因某种原因而下沉，且其下沉量大于桩的沉降（即桩侧土体相对于桩产生向下的位移）时，土对桩产生向下的摩擦力，称为负摩阻力（图1b），负摩阻力变成施加在桩上的外荷载，相当于增加了作用在桩基上的桥梁上部结构及桥墩等产生的荷载。
桩侧负摩阻力问题，本质上和正摩阻力一样，只要得知土与桩之间的相对位移或趋势以及负摩阻力与相对位移之间的关系，就可以了解桩侧负摩阻力的分布和桩身轴力与截面位移了。
产生负摩阻力的情况有多种：(1) 桩穿过欠固结的软粘土或新填土，由于这些土层在重力作用下的压缩固结，产生对桩身侧面的负摩擦力；(2) 在桩侧软土的表面有大面积堆载或新填土(桥头路堤填土)，使桩周的土层产生压缩变形；(3) 由于从软弱土层下的透水层中抽水或其它原因，使地下水位下降，土中有效力增大，从而引起桩周土下沉；(4) 桩数很多的密集群桩打桩时，使桩周土产生很大的超空隙水压力，打桩停止后桩周土的再固结作用引起下沉；(5) 在黄土、冻土中的桩基，因黄土湿陷、冻土融化产生地面下沉。
桩侧负摩阻力的计算
桩侧负摩阻力的计算一、规范对桩侧负摩阻力计算规定符合下列条件之一的桩基，当桩周土层产生的沉降超过基桩的沉降时，在计算基桩承载力时应计入桩侧负摩阻力：1、桩穿越较厚松散填土、自重湿陷性黄土、欠固结土、液化土层进入相对较硬土层时；2、桩周存在软弱土层，邻近桩侧地面承受局部较大的长期荷载，或地面大面积堆载（包括填土）时；3、由于降低地下水位，使桩周土有效应力增大，并产生显著压缩沉降时。
4、桩周土沉降可能引起桩侧负摩阻力时，应根据工程具体情况考虑负摩阻力对桩基承载力和沉降的影响；当缺乏可参照的工程经验时，可按下列规定验算。
①对于摩擦型基桩，可取桩身计算中性点以上侧阻力为零，并可按下式验算基桩承载力： a k R N ≤ （7-9-1）②对于端承型基桩，除应满足上式要求外，尚应考虑负摩阻力引起基桩的下拉荷载，并可按下式验算基桩承载力：a ng k R Q N ≤+ （7-9-2）③当土层不均匀或建筑物对不均匀沉降较敏感时，尚应将负摩阻力引起的下拉荷载计入附加荷载验算桩基沉降。
注：本条中基桩的竖向承载力特征值只计中性点以下部分侧阻值及端阻值。
二、计算方法桩侧负摩阻力及其引起的下拉荷载，当无实测资料时可按下列规定计算： 1、中性点以上单桩桩周第 i 层土负摩阻力标准值，可按下列公式计算：i ni nsiq σξ'= （7-9-3） 当填土、自重湿陷性黄土湿陷、欠固结土层产生固结和地下水降低时：ri i σσ'=' 当地面分布大面积荷载时：rii p σσ'+=' （7-9-4） 其中, i i i m m m riz z ∆∑+∆='-=γγσ1121（7-9-5） （7-9-3）～（7-9-5）式中：nsi q ——第i 层土桩侧负摩阻力标准值；当按式（7-9-3）计算值大于正摩阻力标准值时，取正摩阻力标准值进行设计；ri σ'——由土自重引起的桩周第i 层土平均竖向有效应力；桩群外围桩自地面算起，桩群内部桩自承台底算起；i σ'——桩周第i 层土平均竖向有效应力；m i γγ,——分别为第i 计算土层和其上第m 土层的重度，地下水位以下取浮重度；m i z z ∆∆,——第i 层土、第m 层土的厚度；p ——地面均布荷载；ni ξ——桩周第i 层土负摩阻力系数，可按表7-9-1取值；表7-9-1 负摩阻力系数ξ注：①在同一类土中，对于挤土桩，取表中较大值，对于非挤土桩，取表中较小值；②填土按其组成取表中同类土的较大值；2、考虑群桩效应的基桩下拉荷载可按下式计算：∑⋅==ni i nsi n n gl q u Q 1η （7-9-6）⎪⎪⎭⎫ ⎝⎛+⋅=4d q d s s m n s ya x a n γπη （7-9-7）式中，n ——中性点以上土层数； l i ——中性点以上第i 土层的厚度；n η——负摩阻力群桩效应系数；ay ax s s ,——分别为纵横向桩的中心距；ns q ——中性点以上桩周土层厚度加权平均负摩阻力标准值；m γ——中性点以上桩周土层厚度加权平均重度（地下水位以下取浮重度）。
桩侧负摩阻力的分析与计算
表 ２ 值 选取表
ｄ依据 实测结果 ，根据工程桩 的工作性状 、类别分别估 ．
者 没 有相对 位移 和摩 擦 力的作 用 ，同时该 点 也是轴 力最 大
点。
算 。对不同的桩型和桩端持力层按 以下 要求确定 ： ① 磨擦桩 ：‘ ０７—０８‘ （‘——入 土深度 ） ： ． ．０ ｏ ：
比、饱和度增 大而 降低 。综合有关文献的建议值和 各类土中
的 测 试 结 果 给 出值 见 下 表 ：
土类 饱和软土 黏性土 、粉土
砂 土
‘ ｎ ０ １ ～０ ２ ． ５ ．５ ０ ２ ～０ ４ ．５ ． ０
０ ３ ～０ ５ ．５ ． ０
自 湿 陷 性 黄 土 重
０ ２ ～０ ３ ．０ ． ５
地下 水位 降低 的范 围与深度 、 桩项荷载 施加的时间顺序 与负 摩阻 力的发生之间 关系、桩基 的类型及成桩工 艺等。所 以在 负摩 阻力计 算 中考虑各种 因素是有困难 的。目前 ，国内外学
４小螬 ． 桩 侧 负摩 阻 力的作 用 ，可 导致 基础 与结构 的沉 降和破 ． 坏 ，桩基 的损坏 等工程事故 ，甚至无法使用而被 迫拆除 ，或
围 内 ）‘ Ｏ８ 一 ＝ ．５～Ｏ９ ‘ ．５ ０；
由于竖 向有效应 力随上覆土层 自重增 大而增加 ， 当超 过
土 的极 限侧阻力时 ，负摩 阻力不再 增大。故 当计算负摩 阻力
超 过极 限 侧 摩 阻 力 时 ，取 极 限 侧 摩 阻 力值 。 土 力 学 参 数 确 定 法 ：按 照 室 内 土 工 试 验 或 原 位 测 试 成
．
ｆ自重湿陷性黄 土场 地中性点 的确 定 比较复杂 。在 自重 ． 湿 陷性黄土场地 ， 产生桩周 负摩 阻力 的实际下限深度 （ 即中 性点 ） ，可能很 浅 ，也可 能很 深 ，取决 于产生 自重 湿陷 的深
桩侧负摩阻力的计算
桩侧负摩阻力的计算一、 规范对桩侧负摩阻力计算规定符合下列条件之一的桩基，当桩周土层产生的沉降超过基桩的沉降时，在计算基桩承 载力时应计入桩侧负摩阻力：1、 桩穿越较厚松散填土、自重湿陷性黄土、欠固结土、液化土层进入相对较硬土层时；2、 桩周存在软弱土层，邻近桩侧地面承受局部较大的长期荷载，或地面大面积堆载（包括 填土）时；3、 由于降低地下水位，使桩周土有效应力增大，并产生显著压缩沉降时。
4、 桩周土沉降可能引起桩侧负摩阻力时，应根据工程具体情况考虑负摩阻力对桩基承载力 和沉降的影响；当缺乏可参照的工程经验时，可按下列规定验算。
① 对于摩擦型基桩，可取桩身计算中性点以上侧阻力为零，并可按下式验算基桩承载力：N k 乞 R a（ 7-9-1）② 对于端承型基桩，除应满足上式要求外，尚应考虑负摩阻力引起基桩的下拉荷载，并 可按下式验算基桩承载力：N k Q g <Ra（ 7-9-2）③ 当土层不均匀或建筑物对不均匀沉降较敏感时，尚应将负摩阻力引起的下拉荷载计入 附加荷载验算桩基沉降。
注：本条中基桩的竖向承载力特征值只计中性点以下部分侧阻值及端阻值。
二、 计算方法桩侧负摩阻力及其引起的下拉荷载，当无实测资料时可按下列规定计算： 1、中性点以上单桩桩周第 i 层土负摩阻力标准值，可按下列公式计算：q ?i = ni ；「i（ 7-9-3）当填土、自重湿陷性黄土湿陷、欠固结土层产生固结和地下水降低时：i 71ri -mm i 厶i m =2（7-9-3 ）〜（7-9-5）式中：q ?i ――第i 层土桩侧负摩阻力标准值；当按式（7-9-3）计算值大于正摩阻力标准值时，取正摩阻力标准值进行设计；-ri ――由土自重引起的桩周第i 层土平均竖向有效应力；桩群外围桩自地面算起，桩群内部桩自承台底算起;当地面分布大面积荷载时：；★二p • c ri(7-9-4) 其中， (7-9-5)Ci ■――桩周第i层土平均竖向有效应力；i, m――分别为第i计算土层和其上第 m土层的重度，地下水位以下取浮重度;.'■■Zi ---- 第 i 层土、第 m层土的厚度；p――地面均布荷载；桩周第i层土负摩阻力系数，可按表 7-9-1取值;表7-9-1 负摩阻力系数匕土类5土类5饱和软土0.15 〜0.25 砂土0.35 〜0.50粘性土、粉土0.25 〜0.40 自重湿陷性黄土0.20 〜0.35②填土按其组成取表中同类土的较大值；2、考虑群桩效应的基桩下拉荷载可按下式计算：nQ f 二n 八側（7-9-6）(7-9-7)式中，n ――中性点以上土层数；l i――中性点以上第i土层的厚度；n ――负摩阻力群桩效应系数；S ax, S ay ――分别为纵横向桩的中心距；q S?――中性点以上桩周土层厚度加权平均负摩阻力标准值；m――中性点以上桩周土层厚度加权平均重度（地下水位以下取浮重度）。

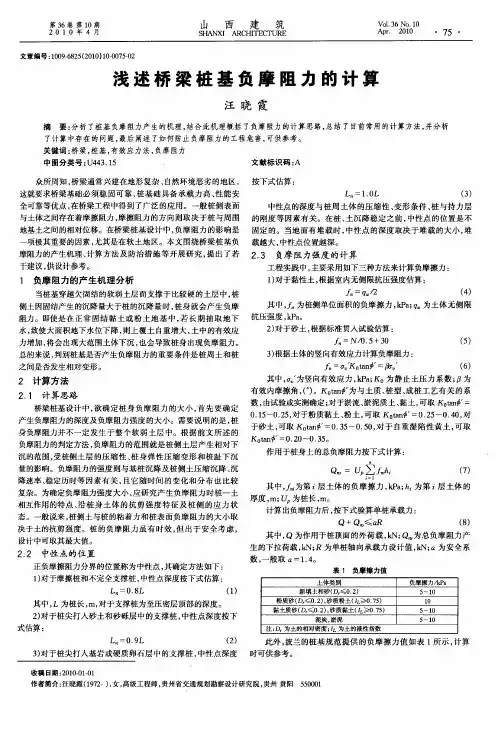

浅述桥梁桩基负摩阻力的计算
其中 ， 为第 ｉ 层土体 的负摩 擦力 ，Ｐ ； 为第 ｉ 土体 的 ｋ ａｈ 层
厚 度 ， 为桩 长 ， ｍ； ｍ。
态 。一般说来 ， 桩侧 土与桩 的粘着力 和桩表面负摩 阻力 的大小取 决于土的抗剪 强度。桩 的负摩阻力 虽有 时效 ， 出于 安全考 虑 ， 但 设计 中可取其最大值 。
量的影响 。负摩 阻力 的强度则与基桩沉 降及桩侧 土压 缩沉降 、 沉 降速率 、 稳定历时等 因素有关 ， 且它 随时 间的变化 和分 布也 比较 复杂 。为确定 负摩 阻力强度大小 ， 应研究产生 负摩 阻力 时桩一 土
相互作用的特点 、 沿桩 身土 体 的抗剪 强度 特征 及 桩侧 的应 力状
一
项极其重要 的因素 ， 尤其是在 软土地区。本文 围绕桥梁桩 基负 载越大 ， 中性点位置越深 。
摩阻力 的产生机理 、 算方 法及防 治措施 等开展研 究 ， 出了若 ２ ３ 负摩 阻力强度 的计 算 计 提 ． 干建议 ， 供设计参考 。 工程实践中 ， 主要采用如下三种方法来 计算 负摩擦力 ：
第３ ６卷 第 ｌ ０期 ２０ １０ 年 ４ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ］ 兀 瓜 Ｅ １
Ｖｌ． ６ Ｎｏ． ０ ０ ３ １ １
Ａ ｒ ２ １ ｐ． ０ ０
・７ ・ ５
文章 编 号 ：０ ９６ ２ ｛０ ０ １—０ ５０ １０ —８ ５２ １ ）００ ７ —２
土体类 别 新填土和砂（ ｒ ．） Ｄ ≤Ｏ ２ 粉质砂（ ≤Ｏ ２ ， Ｄｒ ． ）砂质粉 土（ 屯≥０ ７ ） ．５
黏土质砂 （ ｒ ． ）砂质黏土（ Ｄ ≤Ｏ２ ， 也≥０ ７ ） ． ５
２ ２ 中性 点的位 置 ．
单桩承载力验算(计负摩阻力)
单桩承载力验算一、土层分布情况二、单桩竖向承载力特征值桩端持力层为全风化花岗岩，按《建筑桩基技术规范》（JGJ94-2008），中性点深度比l n /l 0=0.75，桩周软弱土层下限深度l 0=28.84m ，则自桩顶算起的中性点深度l n =21.63m 。
根据规范可知，该处承载力特征值只计中性点以下侧阻值及端阻值。
kN l q u A q Q i sik p pk 3976)613021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 19883894211=⨯== 三、单桩负摩阻力第一层路堤填土和杂填土自重引起的桩周平均竖向有效应力： 地下水以上部分：Pa k 93.6594.6192111=⨯⨯=σ； 地下水以下部分：Pa k 06.1396.1)1019(2194.61912=⨯-⨯+⨯=σ； 则kPa 20512111=+=σσσ；第二层淤泥自重引起的桩周平均竖向有效应力：kPa 26.182)54.863.21()105.15(216.1)1019(94.6192=-⨯-⨯+⨯-+⨯=σ； ；，故取kPa q kPa kPa q n s n n s 24245.612053.01111=>=⨯==σξ；，故取kPa q kPa kPa q n s n n s 121245.3626.1822.01222=>=⨯==σξ对于单桩基础，不考虑群桩效应则1n =η；基桩下拉荷载：kN l q u Q n i i n si n ng1137))54.863.21(1254.824(10.11=-⨯+⨯⨯⨯⨯==∑=πη 四、单桩分担面积上的荷载kN N 720)2520(44k =+⨯⨯=五、验算N R N Q N a n k 1988k 185********g k =<=+=+故单桩承载力满足要求。
按照摩擦性桩验算：kN l q u A q Q i sik p pk 2752)313021.712(1141600uk =⨯+⨯⨯⨯+⨯⨯=+=∑ππkN Q K R uk a 13762752211=⨯== kN N 720)2520(44k =+⨯⨯=a R N <k故单桩承载力满足要求。
桩侧负摩阻力的计算
桩侧负摩阻力的计算一、规范对桩侧负摩阻力计算规定符合下列条件之一的桩基，当桩周土层产生的沉降超过基桩的沉降时，在计算基桩承载力时应计入桩侧负摩阻力：1、桩穿越较厚松散填土、自重湿陷性黄土、欠固结土、液化土层进入相对较硬土层时；2、桩周存在软弱土层，邻近桩侧地面承受局部较大的长期荷载，或地面大面积堆载（包括填土）时；3、由于降低地下水位，使桩周土有效应力增大，并产生显著压缩沉降时。
4、桩周土沉降可能引起桩侧负摩阻力时，应根据工程具体情况考虑负摩阻力对桩基承载力和沉降的影响；当缺乏可参照的工程经验时，可按下列规定验算。
①对于摩擦型基桩，可取桩身计算中性点以上侧阻力为零，并可按下式验算基桩承载力： a k R N ≤ （7-9-1）②对于端承型基桩，除应满足上式要求外，尚应考虑负摩阻力引起基桩的下拉荷载，并可按下式验算基桩承载力：a ng k R Q N ≤+ （7-9-2）③当土层不均匀或建筑物对不均匀沉降较敏感时，尚应将负摩阻力引起的下拉荷载计入附加荷载验算桩基沉降。
注：本条中基桩的竖向承载力特征值只计中性点以下部分侧阻值及端阻值。
二、计算方法桩侧负摩阻力及其引起的下拉荷载，当无实测资料时可按下列规定计算： 1、中性点以上单桩桩周第 i 层土负摩阻力标准值，可按下列公式计算：i ni nsiq σξ'= （7-9-3） 当填土、自重湿陷性黄土湿陷、欠固结土层产生固结和地下水降低时：ri i σσ'=' 当地面分布大面积荷载时：rii p σσ'+=' （7-9-4） 其中, i i i m m m riz z ∆∑+∆='-=γγσ1121（7-9-5） （7-9-3）～（7-9-5）式中：nsi q ——第i 层土桩侧负摩阻力标准值；当按式（7-9-3）计算值大于正摩阻力标准值时，取正摩阻力标准值进行设计；ri σ'——由土自重引起的桩周第i 层土平均竖向有效应力；桩群外围桩自地面算起，桩群内部桩自承台底算起；i σ'——桩周第i 层土平均竖向有效应力；m i γγ,——分别为第i 计算土层和其上第m 土层的重度，地下水位以下取浮重度；m i z z ∆∆,——第i 层土、第m 层土的厚度；p ——地面均布荷载；ni ξ——桩周第i 层土负摩阻力系数，可按表7-9-1取值；表7-9-1 负摩阻力系数ξ注：①在同一类土中，对于挤土桩，取表中较大值，对于非挤土桩，取表中较小值；②填土按其组成取表中同类土的较大值；2、考虑群桩效应的基桩下拉荷载可按下式计算：∑⋅==ni i nsi n n gl q u Q 1η （7-9-6）⎪⎪⎭⎫ ⎝⎛+⋅=4d q d s s m n s ya x a n γπη （7-9-7）式中，n ——中性点以上土层数； l i ——中性点以上第i 土层的厚度；n η——负摩阻力群桩效应系数；ay ax s s ,——分别为纵横向桩的中心距；ns q ——中性点以上桩周土层厚度加权平均负摩阻力标准值；m γ——中性点以上桩周土层厚度加权平均重度（地下水位以下取浮重度）。
负摩阻力计算实例
负摩阻力计算实例本建筑场地为自重湿陷性黄土场地，湿陷等级为Ⅱ级（中等），依椐JGJ94-2008规范第5.4.2条规定，在计算基桩承载力时应计入桩侧负摩阻力。
首先，根据场地地质情况（以3#井处的地层为例）确定压缩4.2 桩基4.2.1 桩基类型及桩端持力层的选择依据勘察结果分析, 本建筑场地为自重湿陷性黄土场地，（自重湿陷量的计算值为120.5-151.6mm）湿陷等级为Ⅱ级（中等），湿陷性土层为②、③、④、⑤层，湿陷土层厚度为10-15m，湿陷最大深度17m（3#井）。
可采用钻孔灌注桩基础，第⑦层黄土状粉土属中密-密实状态，具低-中压缩性，不具湿陷性，平均层厚4.0m，可做为桩端持力层。
4.2.2 桩基参数的确定根据《建筑地基基础设计规范》（GB50007-2002）、《建筑桩基技术规范》（JGJ94-2008）、《湿陷性黄土地区建筑规范》（GB50025-2004）中的有关规定，结合地区经验，饱和状态下的桩侧阻力特征值qsia（或极限侧阻力标准值qsik）、桩端阻力特征值qpa（或极限端阻力标准值qpk¬）建议采用下列估算值：土层编号土层名称土的状态桩侧阻力特征值qsia(kPa) 极限侧阻力标准值qsik(kPa) 桩端阻力特征值qpa(kPa) 极限端阻力标准值qpk(kPa)②黄土状粉土稍密 11 23③黄土状粉土稍密 12 24④黄土状粉土稍密 12 24⑤黄土状粉土稍密 13 26⑥黄土状粉土中密 18 36⑦黄土状粉土中密 18 36 500 1000⑧黄土状粉土中密 20 40 600 12004.2.3 单桩承载力的估算依据JGJ94-2008规范，参照《建筑地基基础设计规范》GB50007-2002第8.5.5条，单桩竖向承载力特征值可按下式估算：Ra=qpaAp+up∑qsiaLi式中：Ra——单桩竖向承载力特征值；qpa 、qsia——桩端端阻力、桩侧阻力特征值；Ap——桩底端横截面面积= πd2（圆桩）；up——桩身周边长度=πd；Li——第i层岩土的厚度；以3#孔处的地层为例，桩身直径取600mm，以第⑦层黄土状粉土做为桩端持力层，桩入土深度24.0m（桩端进入持力层的深度对于粘性土、粉土应不小于1.5d）。
基桩负摩阻力的计算过程及工程应用探讨
94-2008）5.4.4 条 第 1 款 规 定，
=
=70+0.5×
=70+0.5×（18-10）×8=102Kpa ；
=
=70+
+0.5×
×8+0.5×（20-10）×7=169Kpa ；
=70+（18-10）
由规范式 (5.4.4-1) 可知：
；故取
。
由规范式 (5.4.4-3)，取
（单桩基础），
五、基桩负摩阻力参考算例 某端承桩，采用泥浆护壁灌注桩，桩径 1000mm， 桩 长 16m， 桩 周 土 性 参 数 如 图 3 所 示， 已 知 黏 土 ξn=0.25，粉土 ξn=0.30，当地面大面积堆在为 70Kpa 时， 试算由于负摩阻力产生的下拉荷载为多少。 首先应确定计算中性点所在的位置，取 ln/l0=1.0， ln=1.0l0=1.0×（8+7）=15m。 其 次 确 定 ：由《 建 筑 桩 基 技 术 规 范 》（JGJ
192
技术应用
图2 桩基负摩阻力示意图
图3 桩周土层参数示意图
四、减小桩基负摩阻力的措施 工程的质量以及安全储备是极其重要的。在实际工程 设计以及现场基础施工中，应当采取有效的措施，减小或 消除桩侧负摩阻力产生的不利影响。根据已知的工程经验， 本文总结了以下几种消除负摩阻力的典型方法 ： （1）夯实法 ：在工程桩施工之前，应先对新近的填 土进行地基处理，采用预压夯实，从而降低土的压缩性， 待实测土的沉降基本达到稳定，再进行后续桩基础的施工。 但是此种方法需要的时间周期比较长。 （2）地基处理法 ：通过一系列的地基处理方式，对 产生负摩阻力的桩侧土层进行加固处理，消减其产生的负 摩阻力，从而提高桩基的承载力。主要的方式有深层搅拌 桩、强夯、挤密土桩等办法，降低浅层地基土压缩性，较 小其沉降量，从达到减少负摩阻力的效果。 （3）缩小桩径法 ：在承载力满足设计要求的前提下， 尽量缩小桩的直径，从而减小每根桩所承受的负摩阻力。 （4）桩身处理法 ：通过对桩身进行技术处理，如使 用套管桩，或者桩与套管之间涂满润滑油 ；从而降低桩土 之间的摩擦，使得桩侧负摩阻力变小，这种处理工艺操作 起来比较简单，而且效果比较显著，安全可靠，在目前的 应用也是最广泛的。
