2019-2020学年北京市西城区高二上学期期末考试物理
北京市西城区2019—2020学年度第一学期期末试卷高二物理★祝考试顺利★注意事项：1、答题前，请先将自己的姓名、准考证号用0.5毫米黑色签字笔填写在试题卷和答题卡上的相应位置，并将准考证号条形码粘贴在答题卡上的指定位置。
用2B铅笔将答题卡上试卷类型A后的方框涂黑。
2、选择题的作答：每个小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。
写在试题卷、草稿纸和答题卡上的非选择题答题区域的答案一律无效。
3、主观题的作答：用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域的答案一律无效。
如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。
不按以上要求作答无效。
4、选考题的作答：先把所选题目的题号在答题卡上指定的位置用2B铅笔涂黑。
答案用0.5毫米黑色签字笔写在答题卡上对应的答题区域内，写在试题卷、草稿纸和答题卡上的非选修题答题区域的答案一律无效。
5、保持卡面清洁，不折叠，不破损，不得使用涂改液、胶带纸、修正带等。
6、考试结束后，请将本试题卷、答题卡、草稿纸一并依序排列上交。
一、选择题（16个小题，每小题3分，共48分。
在每小题给出的四个选项中，只有一个选．．．项．是符合题意的。
）1．在下列物理量中，属于矢量的是A．电场强度B．电势差C．电势能D．电动势2．真空中有两个静止的点电荷q1和q2 ，它们之间的距离若保持不变，而把它们的电荷量都变为原来的2倍，则这两个电荷间的静电力变为原来的A．2倍B．4倍C．8倍D．16倍3．右图为描述某静电场的电场线，a、b、c是同一条电场线上的三个点，其电场强度大小分别为E a、E b、E c。
关于电场强度大小的比较，下列判断正确的是A．E a＞E b＞E c B．E a＜E b＜E cC．E a＝E b＝E c D．E a＝E b＞E c4．在下列生产或生活的现象中，属于利用．．静电（而不是防止产生静电）的是A．在高大的建筑物顶端安装避雷针Ea b cB ．在高大的烟囱中安装静电除尘器C ．油罐车后面安装一根拖在地上的铁链条D ．存放易燃品仓库的工人穿上导电橡胶做的防电靴5．某一电容器在正常的充电过程中，两个极板间的电压U 随电容器所带电荷量Q 的变化而变化。
下图中能够正确反映U 和Q 关系的图像是6. 在一段导体两端加上电压，已知在10s 内通过此导体横截面的电荷量是4C ，则通过这段导体的电流是A ．40AB ．2.5AC ．0.4AD ．14A 7. 电子伏特（符号：eV ）属于下列哪一个物理量的单位A ．电荷量B ．电压C ．电流D ．能量8．用电流表和电压表测量电阻的电路如图所示，其中R x 为待测电阻。
如果电表内阻对测量结果的影响不能忽略，下列说法正确的是 A ．电压表的示数小于R x 两端的电压 B ．电压表的示数大于R x 两端的电压 C ．电流表的示数小于通过R x 的电流 D ．电流表的示数大于通过R x 的电流9．电位器是一种可变电阻器，其内部结构如图所示。
如果把电位器与灯泡和电源串联起来，转动滑动触头可以改变灯泡的亮度。
下列说法正确的是 A ．将A 、B 接入电路，滑动触头顺时针转动，灯泡变亮 B ．将A 、C 接入电路，滑动触头顺时针转动，灯泡变亮 C ．将A 、C 接入电路，滑动触头顺时针转动，灯泡变暗 D ．将B 、C 接入电路，滑动触头顺时针转动，灯泡变亮10．物理课上，老师做了一个实验（电路图如图所示）：当电路中点亮的电灯数目逐渐增多时，看到已点亮的电灯亮度逐渐变暗。
对于这一现象，下列说法正确的是 A ．外电路的总电阻逐渐变小，电灯两端的电压不变 B ．外电路的总电阻逐渐变大，电灯两端的电压不变 C ．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小A B CABC+ + -D+ - -- + -- - -D ．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小11．某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U -I 坐标系中描点，得到了如图所示的a 、b 、c 、d 四个点，其中电阻值最大的是 A ．a 点对应的电阻 B ．b 点对应的电阻 C ．c 点对应的电阻 D ．d 点对应的电阻12．下列各图中标出了匀强磁场中通电直导线受安培力的方向，其中正确的是13．面积是0.50m 2的导线环，处于磁感应强度为2.0×10-2T 的匀强磁场中，环面与磁场垂直。
则穿过该导线环的磁通量等于A ．2.5×10-2 WbB ．1.5×10-2 WbC ．1.0×10-2 WbD ．4.0×10-2 Wb14．在气候干燥的秋冬季节，人们常常会碰到这些现象：晚上脱衣时，常会听到噼啪的声响；早上起来梳头时，头发常会“飘”起来。
这就是发生在我们日常生活中的静电现象。
有一次，小明的手指靠近金属门把手时，突然有一种被电击的感觉。
这是因为运动摩擦使身体带电，当手指靠近门把手时，二者之间形成的放电现象。
若放电前，小明的手指带负电。
有关金属门把手的两端被感应带电的情况，下列图中标示正确的是15．一台直流电动机，其线圈的电阻值为0.5Ω。
当电动机两端所加电压为6V 时，电动机正常工作，通过线圈的电流是2A 。
由此可知A ．电动机消耗的电功率为72WB ．电动机输出的机械功率为12WC ．电动机线圈的发热功率为2WD ．电动机的工作效率为50%U O ab cdA B C DIIII B FFFFBBB16．某些肿瘤可以用“质子疗法”进行治疗。
在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。
质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。
如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。
已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e . 那么这束质子流内单位体积的质子数n 是 A ．2IU eS m B ．Im eS eU C ．2IeU eS m D ．2ImeS eU二、实验题（12分）17．某小组测量一金属丝的电阻率，除多用电表、刻度尺、螺旋测微器、开关、导线外，还能提供的其它器材规格如下：（1）（2分）在实验中，用螺旋测微器测量金属丝的直径，其示数如右图所示，则该金属丝直径的测量值d =________mm 。
（2）（2分）使用多用电表欧姆挡粗测金属丝的电阻，倍率选择“×1”挡，指针位置如图所示，则该金属丝的电阻为 Ω。
电流表A 1 （量程0~0.6A ，内阻r 1约为0.125Ω） 电流表A 2 （量程0~3A ，内阻r 2约为0.025Ω） 电压表V （量程为0 ~3V ，内阻约为3kΩ） 滑动变阻器R 1（最大阻值为20Ω） 滑动变阻器R 2（最大阻值为1750Ω） 电源E （电动势约为3V ）4035 质子源质子流（3）（4分）若采用伏安法测量金属丝的电阻，为保证电表安全及测量准确、方便，那么电流表应选择（选填A1或A2）；滑动变阻器应选择（选填R1或R2）。
（4）（2分）采用伏安法测电阻时，测得了多组U、I数据，根据这些数据作出如图所示的U-I图像。
由此可得金属丝的电阻R= Ω。
（保留两位有效数字）（5）（2分）若通过实验测量获得了数据：金属丝的电阻R，金属丝的长度l，以及金属丝的直径d。
那么本次实验得到金属丝电阻率ρ=。
三、计算题（4个小题，共40分）解答要求：写出必要的文字说明、方程式、演算步骤和答案。
只写出最后答案的不能得分。
有数值计算的题，答案中必须明确写出数值和单位。
18．（10分）在如图所示的电路中，电阻箱的阻值R 是可变的，电源的电动势为E ，电源的内阻为r ，其余部分的电阻均可忽略不计。
（1）闭合开关S ，写出电路中的电流I 和电阻箱的电阻R的关系表达式；（2）若电源的电动势E 为3V ，电源的内阻r 为1Ω，闭合开关S ，当把电阻箱R 的阻值调节为14Ω时，电路中的电流I 为多大？此时电源两端的电压（路端电压）U 为多大？19．（10分）如图甲所示，表示三块相同的蹄形磁铁并列放在水平桌面上，可以认为磁极间的磁场是匀强磁场。
将一根直导体棒水平悬挂在磁铁的两极之间，导体棒与磁感应强度的方向垂直。
导体棒的重力为G ，导体棒在匀强磁场中的有效长度为L 。
当导体棒中通过的电流为I 时，导体棒向外侧偏转（但仍在磁极之间），静止时悬线与竖直方向的夹角为θ，此时的导体棒在其横截面上的受力图如图乙所示，其中安培力F 水平向右。
求：（1）导体棒所受的安培力F 的大小； （2）该匀强磁场的磁感应强度B 的大小。
AE rRS图甲图乙θT FG20．（10分）密立根用如图所示的实验装置来测定很小的带电油滴所带的电荷量。
油滴从喷雾器喷出时由于摩擦而带电，并落入两块相互平行的极板M 、N 之间的区域（M 板带正电、N 板带负电），透过显微镜寻找那些刚好悬浮在极板间的油滴。
根据观测数据算出油滴的质量，再根据油滴悬浮时受到的电场力和重力平衡，可计算出油滴所带的电荷量。
（1）若P 为从显微镜中观察到的悬浮油滴，则可推知P 带哪种电荷？（2）已知极板M 、N 之间的距离为d ，电压为U ，求两板之间的电场强度E 的大小； （3）油滴P 可视为球体，并测得其半径为R 。
已知油的密度为ρ，重力加速度为g ，极板M 、N 之间的距离为d ，电压为U 。
求该油滴的电荷量q 。
（提示：球的体积公式 4π33V R ）21．（10分）质量为m 、电荷量为e 的电子，由静止从P 点出发，经电压为U 的电场加速后，沿两块正对的平行极板M 、N 正中间的直线PQ 方向射入两板间。
已知极板M 、N 间只存在着磁感应强度为B 、方向垂直纸面向里且具有理想边界的匀强磁场，如图所示。
不计电子所受重力。
求： （1）电子射出电场时的速度υ的大小；（2）粒子在磁场中做匀速圆周运动的轨道半径R ；（3）当极板M 、N 的间距恰好等于极板长时，电子恰好能从极板的右边缘射出磁场，则极板的长度L 是多少？北京市西城区2019—2020学年度第一学期期末试卷高二物理参考答案 2020.1一、 选择题 共48分二、 实验题 共12分17．（1）0.383（0.381～0.386之间均可） （2分） （2）5.0（或5） （2分） （3） A 1 （2分）R 1（2分） （4）4.8（4.6～5.0之间均可） （2分）（5）l d R 42π （2分）三、计算题 共40分18．（1）（4分）由闭合电路的欧姆定律，得关系表达式:（2）（6分）将E =3V ，r =1Ω，R =14Ω，代入上式得： 电流表的示数 I = 0.2 A电源两端的电压U = IR = 2.8 V19．（1）（5分）如图所示，导体棒所受的安培力：F =G tan θF（2）（5分）匀强磁场的磁感应强度大小20．（1）（3分）P带负电（3）（4分）∵油滴P悬浮∴油滴P受到的重力和电场力平衡mg=即: qE联立以上各式，可得:21．。
2018-2019学年北京市西城区高二(上)期末物理试卷(word解析)
2018-2019学年北京市西城区高二（上）期末物理试题一、单选题（本大题共10小题，共30.0分）1.下列物理量中属于标量的是（）A. 周期B. 向心加速度C. 线速度D. 磁感应强度2.两个质点之间万有引力的大小为F，如果将这两个质点之间的距离变为原来的2倍，那么它们之间万有引力的大小变为（）A. 2FB. 4FC. F2D. F43.一辆汽车在水平公路上转弯，沿曲线由M向N行驶，速度大小不变。
下图中分别画出了汽车转弯时所受合力F的四种方向，可能正确的是（）A. B. C. D.4.自行车的大齿轮、小齿轮、后轮的半径都不一样，它们的边缘有三个点A、B、C，如图所示。
正常骑行时，下列说法正确的是（）A. A点的角速度大于B点的角速度B. A点的线速度与B点的线速度大小相等C. C点的角速度小于B点的角速度D. C点的线速度与B点的线速度大小相等5.如图所示，在水平长直导线的正下方，有一只可以自由转动的小磁针．现给直导线通以由a向b的恒定电流I，若地磁场的影响可忽略，则小磁针的N极将（）A. 保持不动B. 向下转动C. 垂直纸面向里转动D. 垂直纸面向外转动6.在磁场中的同一位置放置一根直导线，导线的方向与磁场方向垂直。
先后在导线中通入不同的电流，导线所受的力也不一样。
下图中的几幅图象表现的是导线受力的大小F与通过导线的电流I的关系。
a、b各代表一组F、I的数据。
在甲、乙、丙、丁四幅图中，正确的是（）A. 甲、乙、丙、丁都正确B. 甲、乙、丙都正确C. 乙、丙都正确D. 只有丙正确7.如图所示为一阴极射线管，接通电源后，电子射线由阴极沿x轴方向射出，在荧光屏上会看到一条亮线，若要加一磁场使荧光屏上的亮线向上（z轴正方向）偏转，则所加磁场方向为（）A. 沿z轴正方向B. 沿z轴负方向C. 沿y轴正方向D. 沿y轴负方向8.如图1所示，100匝的线圈（图中只画了2匝）两端A、B与一个理想电压表相连。

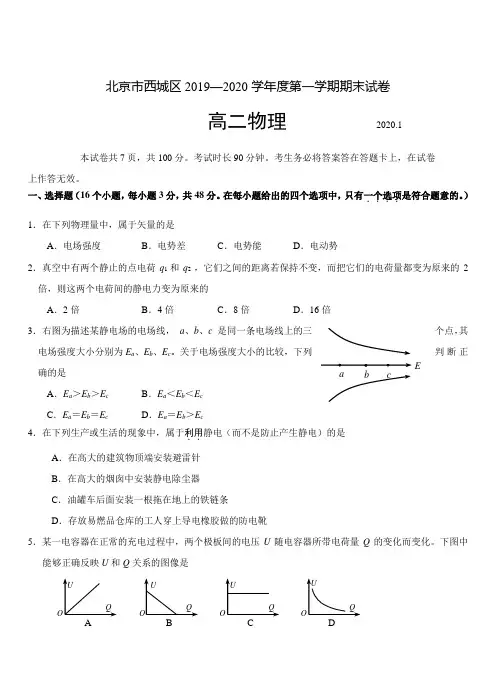

北京市西城区2019-2020学年度第一学期期末高二物理附答案
北京市西城区2019—2020学年度第一学期期末试卷高二物理 2020.1本试卷共7页，共100分。
考试时长90分钟。
考生务必将答案答在答题卡上，在试卷上作答无效。
一、选择题（16个小题，每小题3分，共48分。
在每小题给出的四个选项中，只有一个选项．．．．是符合题意的。
） 1．在下列物理量中，属于矢量的是A ．电场强度B ．电势差C ．电势能D ．电动势2．真空中有两个静止的点电荷q 1和q 2 ，它们之间的距离若保持不变，而把它们的电荷量都变为原来的2倍，则这两个电荷间的静电力变为原来的 A ．2倍B ．4倍C ．8倍D ．16倍3．右图为描述某静电场的电场线， a 、b 、c 是同一条电场线上的三个点，其电场强度大小分别为E a 、E b 、E c 。
关于电场强度大小的比较，下列判断正确的是A ．E a ＞E b ＞E cB ．E a ＜E b ＜E cC ．E a ＝E b ＝E cD ．E a ＝E b ＞E c4．在下列生产或生活的现象中，属于利．用．静电（而不是防止产生静电）的是 A ．在高大的建筑物顶端安装避雷针 B ．在高大的烟囱中安装静电除尘器 C ．油罐车后面安装一根拖在地上的铁链条D ．存放易燃品仓库的工人穿上导电橡胶做的防电靴5．某一电容器在正常的充电过程中，两个极板间的电压U 随电容器所带电荷量Q 的变化而变化。
下图中能够正确反映U 和Q 关系的图像是EabcUQO UQO UQO UQO6. 在一段导体两端加上电压，已知在10s 内通过此导体横截面的电荷量是4C ，则通过这段导体的电流是A ．40AB ．2.5AC ．0.4AD ．14A 7. 电子伏特（符号：eV ）属于下列哪一个物理量的单位A ．电荷量B ．电压C ．电流D ．能量8．用电流表和电压表测量电阻的电路如图所示，其中R x 为待测电阻。
如果电表内阻对测量结果的影响不能忽略，下列说法正确的是A ．电压表的示数小于R x 两端的电压B ．电压表的示数大于R x 两端的电压C ．电流表的示数小于通过R x 的电流D ．电流表的示数大于通过R x 的电流9．电位器是一种可变电阻器，其内部结构如图所示。
北京市西城区2019—2020学年度第二学期期末试卷答版
北京市西城区2019—2020学年度第二学期期末试卷高二物理参考答案 2020.7一、选择题 共48分二、填空题 共8分17．（1）BCEF （2分） （2）丙 （2分） （3）摆球的球心 （2分） （4）B （2分）三、计算题 共44分18．（1）（4分）折射率2分2分（2）（6分）∵ cn v=3分 ∴ c v n == 3分sin sin n αβ=sin 45sin 30n ︒=︒19．（1）（4分）∵2分 ∴ 2分 （2）（6分）∵ =200A 2分 =60000W 2分∴ =88% 2分 20．（1）（4分）A =2cm 2分 λ=6m 2分（2）（5分）波的传播方向沿x 轴正方向（或“向右”） 2分2100.2s v t ===m/s 3分（3）（3分）60.610T s vλ=== 3分 21．（1）（4分）∵ RU E R r=+，E =BLv ∴ RU BLv R r =+ 3分导体棒a 端电势高 1分1122U n U n =2211=2500V n U U n =2PI U =2P I R ∆=100%P PPη-∆=⨯（2）（3分）∵ EI R r=+， F =BIL ∴ 安培力的大小22B L vF R r=+ 2分安培力的方向为水平向左 1分（3）（5分）22==B L v F F R r +外，222==B L v P F v R r +外外 1分 222==B L v P F v R r --+安安 1分2222=(+)=B L v P I R r R r +热 1分对于棒有P 外＋P 安=0；对回路ab PM a 有P 热=|P 安|； 1分这表明，外力克服安培力驱使导体棒做切割磁感线产生感应电流的过程中，通过安培力做功将机械能转化为电能，又在电流流经电路时将电能转化为内能等。
1分。
高二 19-20 西城 上学期期末
北京市西城区2019-2020学年高二（上）期末物理模拟试卷一、单选题（本大题共10小题，共30.0分）1.下列物理量中属于标量的是()A. 周期B. 向心加速度C. 线速度D. 磁感应强度2.甲、乙两个质点间的万有引力大小为F，若甲物体的质量不变，乙物体的质量增加到原来的2倍，同，则甲、乙两物体间的万有引力大小将变为()时，它们之间的距离减为原来的12C. 8FD. 4FA. FB. F23.如图所示，这是一辆汽车在向左减速过弯道，下面选项图中分别画出了汽车转弯时所受合力F的四种方向，你认为正确的是()A. B. C. D.4.在如图所示的齿轮传动中，两个齿轮的半径之比为3:5，当齿轮转动的时候，比较小齿轮边缘的A点和大齿轮边缘的B点，下列说法中正确的是()A. 角速度之比为1:1B. 角速度之比为5:3C. 线速度大小之比为5:3D. 线速度大小之比为3:55.下列关于小磁针在磁场中静止时的指向，正确的是()A. B.C. D.6.在磁场中的某一位置放置一条直导线，导线与磁场方向垂直放置．下图中几幅图象表示的是导线受的安培力力F与通过的电流I的关系．a、b分别代表一组F、I的数据．下图中正确的是A. B.C. D.7.将阴极射线管的两极与高压电源连接后，加上如图所示的磁场，可观察到从负极向右射出的高速电子流的偏转情况是()A. 平行于纸面向上偏转B. 平行于纸面向下偏转C. 垂直于纸面向内偏转D. 垂直于纸面向外偏转8.如图所示，三个线圈在同一平面内，当I减小时，a、b线圈中的感应电流方向为()A. 都为顺时针方向B. a线圈中为顺时针方向，b线圈中为逆时针方向C. 都为逆时针方向D. a线圈中为逆时针方向，b线圈中为顺时针方向9.一个矩形线圈在匀强磁场中匀角速度转动，产生的交变电动势的瞬时表达式为e=10√2sin4πtV，则()A. 该交变电动势的频率为2HzB. t=0s时刻线圈平面与磁场平行C. t=0.25s时，e达到最大值D. 在1s时间内，线圈中电流方向改变100次10.如图所示，长度L=0.10m的通电直导线位于匀强磁场中，导线与磁场方向垂直。
北京市西城区2019-2020学年高三第一学期期末考试物理试卷
A板
L
m，e
v0
B板
图1
y d
U 0.5U
0
-U
0.1 0.15 0.2 0.3 0.4 t/s 图2
（1）每个电子穿过偏转电场的时间极短，可以认为这个过程中两极板间的电压是不变
的，偏转电场可看做匀强电场。求在 t = 0.15s 时刻进入偏转电场的电子从电场
射出时沿垂直板面方向的偏转距离 Δy；
（2）分析物理量的数量级，是解决物理问题的常用方法。在解决（1）问时忽略了每 个电子穿过电场过程中两极板间电压的变化，请结合下列数据分析说明其原因。 已知 L = 4.0×10-2m，v0 = 2.0×107m/s。
A. 向上平移 B 极板
B. 向下平移 B 极板
C. 向左平移 B 极板
D. 向右平移 B 极板
6．如图 1 所示，100 匝的线圈（图中只画了 2 匝）两端 A、B 与一个理想电压表相连。线 圈内有指向纸内方向的匀强磁场，线圈中的磁通量在按图 2 所示规律变化。下列说法正 确的是
A．A 端应接电压表正接线柱，电压表的示数为 150V
图2
北京市西城区 2019—2020 学年度第一学期期末试卷 高三物理 第1页（共14页）
B. 若波沿 x 轴的正方向传播，则图 2 可能为 M 点的振动图像 C. 若图 2 为 L 点的振动图像，则波沿 x 轴的正方向传播 D. 若图 2 为 N 点的振动图像，则波沿 x 轴的正方向传播
4．甘肃酒泉和海南文昌是我国的两个卫星发射中心所在地，酒泉卫星发射中心的纬度约为 北纬 40°，文昌卫星发射中心的纬度约为北纬 20°。把地球看做一个半径为 6.4×103 km 的 质量分布均匀的球体，比较分别位于酒泉和文昌的甲、乙两个物体随地球自转做匀速圆周 运动的情况，下列判断正确的是

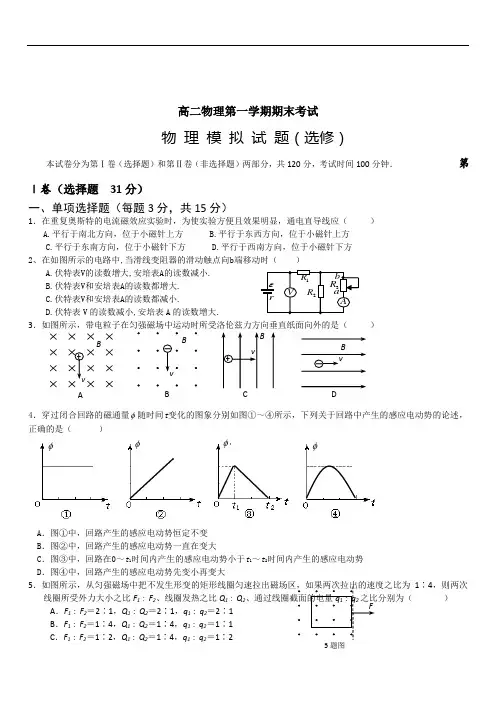

北京西城长安中学2019-2020学年高二物理第一学期期末考试试卷
高二物理第一学期期末考试物 理 模 拟 试 题（选修）本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共120分，考试时间100分钟． 第Ⅰ卷（选择题 31分）一、单项选择题（每题3分，共15分）1．在重复奥斯特的电流磁效应实验时，为使实验方便且效果明显，通电直导线应（ ）A.平行于南北方向，位于小磁针上方B.平行于东西方向，位于小磁针上方C.平行于东南方向，位于小磁针下方D.平行于西南方向，位于小磁针下方 2、在如图所示的电路中,当滑线变阻器的滑动触点向b 端移动时（ ）A.伏特表V 的读数增大,安培表A 的读数减小.B.伏特表V 和安培表A 的读数都增大.C.伏特表V 和安培表A 的读数都减小.D.伏特表V 的读数减小,安培表A 的读数增大.3．如图所示，带电粒子在匀强磁场中运动时所受洛伦兹力方向垂直纸面向外的是（ ）4．穿过闭合回路的磁通量φ随时间t 变化的图象分别如图①～④所示，下列关于回路中产生的感应电动势的论述，正确的是（ ）A ．图①中，回路产生的感应电动势恒定不变B ．图②中，回路产生的感应电动势一直在变大C ．图③中，回路在0～t 1时间内产生的感应电动势小于t 1～t 2时间内产生的感应电动势D ．图④中，回路产生的感应电动势先变小再变大5．如图所示，从匀强磁场中把不发生形变的矩形线圈匀速拉出磁场区，如果两次拉出的速度之比为1∶4，则两次线圈所受外力大小之比F 1∶F 2、线圈发热之比Q 1∶Q 2、 ）A ．F 1∶F 2＝2∶1，Q 1∶Q 2＝2∶1，q 1∶q 2＝2∶1B ．F 1∶F 2＝1∶4，Q 1∶Q 2＝1∶4，q 1∶q 2＝1∶1C ．F 1∶F 2＝1∶2，Q 1∶Q 2＝1∶4，q 1∶q 2＝1∶2vD B B v B A vB φφφφ5题图D ．F 1∶F 2＝1∶1，Q 1∶Q 2＝1∶1，q 1∶q 2＝1∶1二、多项选择题（每题4分，共16分）6．以下关于磁场和磁感应强度B 的说法，正确的是（ ）A ．根据定义式B ＝IlF，磁场中某点的磁感应强度B 与F 成正比，与IL 成反比 B ．磁感应强度B 是矢量，方向与电流所受安培力的方向相同C ．磁感应强度B 是矢量，方向与通过该点的磁感线的切线方向相同D ．在确定的磁场中，同一点的B 是确定的，不同点的B 可能不同 7. 把一小段通电直导线放入磁场中，下列判断正确的是（ ） A ．若导线受到的安培力为零，说明它所在处磁感应强度为零 B ．若通电直导线垂直放入磁场中，导线受到的安培力最大C ．若电流方向与磁感应强度方向不垂直时，安培力也一定既垂直于电流方向，又垂直于磁感应强度方向D ．根据B =F/IL 可知，磁感应强度B 与安培力F 成正比， 与电流强度I 和导线长度L 的乘积IL 成反比 8．如右图甲、乙电路中，电阻R 和自感线圈L 的电阻值都很小且相等，灯泡的电阻稍大.接通开关S ，使电路达到稳定，灯泡发光。
【精品高二物理试卷】2019年北京市西城区高二物理上学期期末试卷+答案
北京市西城区2018— 2019年度第一学期期末试卷高二物理 2019.1本试卷共7页，共100分。
考试时长90分钟。
考生务必将答案答在答题卡上，在试卷 上作答无效。
一、单项选择题（本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一个选项是符合题意的。
） 1．下列物理量中属于标量的是A ．周期B ．向心加速度C ．线速度D ．磁感应强度2．两个质点之间万有引力的大小为F ，如果将这两个质点之间的距离变为原来的2倍，那么它们之间万有引力的大小变为 A ．2F B ．4F C ．2FD ． 4F 3．一辆汽车在水平公路上转弯，沿曲线由M 向N 行驶，速度大小不变。
下图中分别画出了汽车转弯时所受合力F 的四种方向，可能正确的是4.自行车的大齿轮、小齿轮、后轮的半径都不一样，它们的边缘有三个点A 、B 、C ，如图所示。
正常骑行时，下列说法正确的是 A ．A 点的角速度大于B 点的角速度 B ．A 点的线速度与B 点的线速度大小相等 C ．C 点的角速度小于B 点的角速度 D ．C 点的线速度与B 点的线速度大小相等5．如图所示，在南北方向水平放置的长直导线的正下方，有一只可以自由转动的小磁针。
现给直导线通以由 a 向b 的恒定电流I ，则小磁针的N 极将 A ．保持不动B ．向下转动C ．垂直纸面向里转动D ．垂直纸面向外转动6．在磁场中的同一位置放置一根直导线，导线的方向与磁场方向垂直。
先后在导线中通入不同的电流，导线所受的力也不一样。
下图中的几幅图象表现的是导线受力的大小F 与通过导线的电流I 的关系。
a 、b 各代表一组F、I 的数据。
在甲、乙、丙、丁四幅图中，正确的是A FNMBFNMC FNMD FNMab SNIA ．甲、乙、丙、丁都正确B ．甲、乙、丙都正确C ．乙、丙都正确D ．只有丙正确7．如图所示为一阴极射线管，接通电源后，电子射线由阴极沿x 轴方向射出，在荧光屏上会看到一条亮线，若要加一磁场使荧光屏上的亮线向上（z 轴正方向）偏转，则所加磁场方向为A ．沿z 轴正方向B ．沿z 轴负方向C ．沿y 轴正方向D ．沿y 轴负方向8．如图1所示，100匝的线圈（图中只画了2 匝）两端A 、B 与一个理想电压表相连。
北京市西城区2019—2020学年第一学期期末试卷
北京市西城区2019—2020学年度第一学期期末试卷九年级物理 2020.1考生须知1. 本试卷共8页，共五道大题，34道小题。
满分100分。
考试时间90分钟。
2. 在试卷和答题卡上准确填写学校、班级、姓名和学号。
3. 试题答案一律填写在答题卡上，在试卷上作答无效。
4. 在答题卡上，选择题、作图题须用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5. 考试结束时，将本试卷、答题卡一并交回。
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．在国际单位制中，电功的单位是A ．伏特（V ）B ．欧姆（Ω）C ．焦耳（J ）D ．瓦特（W ）2．下列四种用电器中，主要利用电流热效应工作的是A ．电风扇B ．计算器C ．节能灯D ．电饭锅3．关于如图1所示的验电器，下列说法正确的是 A ．验电器的金属箔是绝缘体B ．验电器可以用来检验物体是否带电C ．验电器的原理是异种电荷相互排斥D ．用橡胶棒接触金属球，金属箔一定带正电4．关于电流、电压和电阻，下列说法正确的是 A ．电荷的定向移动形成电流B ．自由电子定向移动的方向为电流方向C ．电路两端有电压，电路中一定有电流通过D ．由IUR =可知，导体的电阻由电压和电流决定5．下列四个生活实例中，通过热传递的方式使（加“•”）物体内能减少的是 A ．春天，人．在院子里晒太阳 B ．夏天，给杯中的饮料．．加冰块 C ．秋天，给妈妈用热水泡脚． D ．冬天，操场上的同学搓搓手．6．下列说法正确的是A ．家庭电路中火线与零线之间电压为36VB ．家庭电路中的洗衣机和电视机是串联的C ．家庭电路中必须安装保险丝或空气开关D ．家庭电路中总电流过大说明电路发生短路7．有甲、乙两根完全相同的铜导线，把甲导线剪去一半，再把甲剩下的一半拉成原长，此时它的电阻为R 甲，若乙导线的电阻为R 乙，则下列判断正确的是A ．R 甲＞R 乙B ．R 甲＝R 乙C ．R 甲＜R 乙D ．无法确定金属箔 绝缘垫 橡胶棒金属球 金属杆图3C M S 3 S 2 S 1B M S 3S 1 S 2 A M S 1 S 2 S 3 D M S 1 S 2 S 3 图4L 1L 2 ABS8．在下列四个实例中，与“水的比热容较大”这一特性无关．．的是 A ．用循环水冷却汽车的发动机 B ．夏天在马路上洒水可以降温 C ．沿海地区比沙漠昼夜温差小 D ．暖气管道中用热水散热供暖9．在图2所示的电路中，若在闭合开关S 后，两只灯泡都能发光，应在图2甲、乙两处连入的元件是A ．甲是电压表，乙是电池B ．甲是电池，乙是电流表C ．甲是电流表，乙是电池D ．甲是电压表，乙是电流表10．智能指纹锁是利用计算机信息技术、电子技术、机械技术等多项技术于一体的高科技产品。
2019-2020学年北京市西城区高二下学期期末考试物理试题 Word版
北京市西城区2019—2020学年度第二学期期末试卷高二物理 2020.7本试卷共7页，共100分。
考试时长90分钟。
考生务必将答案答在答题卡上，在试卷 上作答无效。
一、选择题（16个小题，每小题3分，共48分。
在每小题给出的四个选项中，只有一个．．选项．．是符合题意的。
）1．关于电磁感应，下列说法正确的是A ．穿过线圈的磁通量越大，感应电动势越大B ．穿过线圈的磁通量为零，感应电动势一定为零C ．穿过线圈的磁通量变化越大，感应电动势越大D ．穿过线圈的磁通量变化越快，感应电动势越大2．如图所示，将带铁芯的线圈A 通过滑动变阻器和开关连接到电源上，线圈B 的两端连接到电流表上，把线圈A 放到线圈B 的里面。
下列过程能够使得电流表的指针发生偏转的是A ．开关闭合的瞬间B ．开关闭合之后稳定的一段时间C ．滑动变阻器滑动端P 静止不动D ．线圈A 放在线圈B 中静止不动3．如图所示，把两个线圈A 和B 分别套在同一个闭合铁芯上，A 线圈连接到交流电源的两端，B 线圈连接到小灯泡上。
接通电源后，下列说法正确的是A ．小灯泡不会发光B ．仅增大交流电源的电压，小灯泡亮度会降低C ．仅增大A 线圈的匝数，小灯泡亮度会降低D ．仅增大B 线圈的匝数，小灯泡亮度会降低——0 55ABP+B A4．分析下列所描述的三个物理现象：①目测游泳池中水的深度比其实际深度要浅；②夏天里一次闪电过后，有时会雷声轰鸣不绝；③围绕振动的音叉转一圈会听到忽强忽弱的声音。
这些现象分别是波的A ．反射现象、折射现象、干涉现象B ．折射现象、反射现象、干涉现象C ．反射现象、干涉现象、折射现象D ．折射现象、干涉现象、反射现象5．如图甲所示，100匝的线圈（为表示绕线方向，图中只画了2匝），其两端A 、B 与一个电压表相连。
线圈内有垂直于纸面向里的磁场，线圈内的磁通量随时间的变化规律如图乙所示。
在t =0.1s 时，下列说法中正确的是图甲 图乙A ．线圈内磁通量的变化率是1.5Wb/sB ．线圈内磁通量的变化率是0.5Wb/sC ．回路中的总电动势为150VD ．回路中的总电动势为100V6．温度能够影响金属导体和半导体材料的导电性能。
北京市西城区2019-2020学年高二(下)期末物理试卷(解析版)
2019-2020学年北京市西城区高二（下）期末物理试卷一、单项选择题（本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一个选项是符合题意的．）1．合理设置居民楼道灯的开关，可以节约用电．如果楼道灯的开关能在天黑而且有声音时自动闭合，那么该开关应该利用的传感器是（）A．声传感器和温度传感器 B．光传感器和声传感器C．位移传感器和温度传感器D．温度传感器和力传感器2．下列关于电磁波和机械波的说法正确的是（）A．电磁波和机械波都是横波B．电磁波和机械波都能传递能量C．电磁波和机械波的传播都不需要介质D．电磁波和机械波的传播速度都与介质无关3．如图描绘了一颗悬浮微粒受到周围液体分子撞击的情景，以下关于布朗运动的说法正确的是（）A．布朗运动就是液体分子的无规则运动B．液体温度越低，布朗运动越剧烈C．悬浮微粒越大，液体分子撞击作用的不平衡性表现得越明显D．悬浮微粒做布朗运动，是液体分子的无规则运动撞击造成的4．在暗室中用氦氖激光器发出的红色激光照射金属挡板上的两条平行的狭缝，在后面的屏上观察到如图所示的条纹，则以下说法正确的是（）A．这是光的偏振现象，说明光具有波动性B．这是光的偏振现象，说明光具有粒子性C．这是光的干涉现象，说明光具有波动性D．这是光的干涉现象，说明光具有粒子性5．1966年华裔科学家高锟博士提出一个理论：直径仅几微米的玻璃纤维就可以用来做为光的波导来传输大量信息，43年后高锟因此获得2009年诺贝尔物理学奖，他被誉为“光纤通讯之父”．以下哪个实验或现象的原理和光导纤维是相同的（）A．图甲中，弯曲的水流可以导光B．图乙中，用偏振眼镜看3D电影，感受到立体的影像C．图丙中，阳光下的肥皂薄膜呈现彩色D．图丁中，白光通过三棱镜，出现色散现象6．如图所示是某质点做简谐运动的振动图象．关于质点的运动情况，下列描述正确的是（）A．t=1.5s时，质点正沿x轴正方向运动B．t=1.5s时，质点的位移方向为x轴负方向C．t=2s时，质点的速度为零D．t=2s时，质点的加速度为零7．如图所示，在一根张紧的水平绳上挂a、b、c、d四个摆，其中a、d摆长相等．让d球在垂直于水平绳的方向摆动起来，则可以观察到的现象是（）A．a、b、c球都摆动起来，a球摆动的周期比c球大B．a、b、c球都摆动起来，a球摆动的周期比c球小C．a、b、c球都摆动起来，a球摆动的幅度比b球大D．a、b、c球都摆动起来，a球摆动的幅度比b球小8．如图所示，竖直方向的匀强磁场中有一个矩形闭合导线框．在下列情况中，线框中能产生感应电流的是（线框始终全部在磁场中）（）A．保持线框平面始终与磁场垂直，线框在磁场中上下运动B．保持线框平面始终与磁场垂直，线框在磁场中左右运动C．线框绕AC轴匀速转动，当线框平面与磁场垂直时D．线框绕AC轴匀速转动，当线框平面与磁场平行时9．如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同．若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c 亮度不变．则三个盒子中的元件可能是（）A．Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器B．Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器C．Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻D．Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻10．如图所示，一个铝框放在蹄形磁铁的两个磁极之间，可以绕支点自由转动．先使铝框和磁铁静止，转动磁铁，观察铝框的运动，可以观察到（）A．从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动B．从上往下看，当磁铁顺时针转动时，铝框会随之逆时针转动C．无论磁铁向哪个方向转动，铝框都不会转动D．当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，铝框将保持匀速转动二、多项选择题（本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，有一个或多个选项是符合题意的，全部选对得4分，选对但不全得2分，错选不得分．）11．如图所示，将半圆形玻璃砖置于空气中，让单色光沿着半圆形玻璃砖的半径射到它平直的面上，以下四个光路图中，可能发生的情况是（）A．B．C．D．12．如图所示的电路中，A1和A2是完全相同的两只灯泡．先闭合开关S，调节可变电阻R，使两个灯泡的亮度相同，再调节可变电阻R1，使它们都正常发光．则以下说法正确的是（）A．断开开关S时，A1和A2同时熄灭B．断开开关S时，A2先灭，A1后灭C．重新接通电路时，A1和A2同时亮D．重新接通电路时，A2先亮，A1后亮13．如图所示为分子间作用力F和分子间距离r的关系图象，关于分子间作用力，下列说法正确的是（）A．分子间同时存在着相互作用的引力和斥力B．分子间的引力总是比分子间的斥力小C．分子间的斥力随分子间距离的增大而减小D．分子间的引力随分子间距离的增大而增大14．在不计分子间作用力的情况下，关于气体压强，下列说法正确的是（）A．一定质量的某种气体，温度不变时气体压强一定不变B．一定质量的某种气体，分子的密集程度减小时压强一定增大C．一定质量的某种气体，分子的密集程度减小时压强可能不变D．从微观角度看，气体对容器的压强是大量气体分子对容器壁的碰撞引起的15．如图甲所示，将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表及开关进行连接．该电流表指针偏转方向与电流方向间的关系为：当电流从右接线柱流入电流表时，指针向右偏转．其中A线圈绕法如图乙所示，B线圈绕法如图丙所示．开关闭合，线圈A放在线圈B中．下列判断正确的是（）A．断开开关的瞬间，电流表指针将向左偏转B．将线圈A从线圈B中拔出时，电流表指针将向右偏转C．当滑动变阻器的滑片向左加速滑动时，电流表指针将向右偏转D．当滑动变阻器的滑片向左匀速滑动时，电流表指针不发生偏转三、填空题（本题共5小题，每小题4分，共20分．）16．用活塞压缩气缸里的空气，对空气做了900J的功，汽缸里空气的内能减少了1100J．此过程中气缸里的空气（选填“吸收”或“放出”）了J的热量．17．一理想变压器副线圈的匝数是400匝，把原线圈接到220V的交流线路中，测得副线圈的电压是55V，则原线圈的匝数为匝，原线圈和副线圈电功率之比为．18．某发电站采用高压输电向外输送电能．若输送的总功率为P0，输电电压为U，输电导线的总电阻为R．则输电线上的电流，输电线上损失的功率．19．在做“测定玻璃的折射率”的实验中，先在白纸上放好玻璃砖，在玻璃砖的一侧插上两枚大头针P1和P2，然后在另一侧透过玻璃砖观察，插上大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像．如图所示，aa′和bb′分别是玻璃砖与空气的两个界面，用“+”表示大头针的位置．图中AO表示经过大头针P1和P2的光线，该光线与界面aa'交于O 点，MN表示法线．①请将光路图画完整，并在图中标出光线进入玻璃砖发生折射现象的入射角θ1和折射角θ2；②该玻璃砖的折射率可表示为n=．（用θ1和θ2表示）20．在“用单摆测定重力加速度”的实验中，（1）用游标为10分度的卡尺测量摆球的直径．某次测量的示数如图所示，读出小球直径d=mm；（2）若测量出单摆摆线长为l，摆球的直径为d，用秒表记录下单摆完成n次全振动所用的时间t．则重力加速度g=（用以上字母表示）．四、计算题（本题共3小题，30分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）21．如图所示，一矩形线圈在匀强磁场中绕OO′轴匀速转动，磁场方向与转轴垂直，磁场的磁感应强度为B．线圈匝数为n，总电阻为r，长为L1，宽为L2，转动角速度为ω．线圈两端外接阻值为R的电阻和一个理想交流电流表．求：（1）线圈中感应电动势的最大值；（2）交流电流表的读数；（3）电阻R消耗的热功率．22．一列沿x轴传播的简谐横波，t=0时刻的波形图如图甲所示．图乙表示x=1.0m处的质点的振动图象，则（1）求简谐横波传播速度的大小；（2）在图丙中画出平衡位置为x=2.0m处质点的振动图象（从t=0时刻开始计时，至少画出一个周期）；（3）在图丁中画出简谐横波t=0.3s时的波形图（至少画出一个波长）．23．如图甲所示，100匝的圆形线圈的两端a、b与一个电阻R相连．线圈的总电阻r=1Ω，电阻R=4Ω．线圈内有垂直纸面向里的磁场，穿过线圈的磁通量在按图乙所示规律变化．（1）判断a、b两端哪端电势更高；（2）求线圈中的感应电动势；（3）求电压表的读数．一、填空题（本题共3小题，每小题4分，共12分．）24．如图所示，表示的是两列频率相同的横波相遇时某一时刻的情况，实线表示波峰，虚线表示波谷，M点为虚线和虚线的交点，位于M点的质点，此时振动（选填“加强”或“减弱”），半个周期之后，位于M点的质点振动（选填“加强”或“减弱”）．25．如图所示，几位同学在北京某学校的操场上做“摇绳发电”实验：把一条较长电线的两端连在一个灵敏电流计的两个接线柱上，形成闭合回路．两个同学沿东西方向站立，女生站在西侧，男生站在东侧，他们沿竖直方向迅速上下摇动这根电线，通过灵敏电流计的电流是（选填“直流电”或“交流电”），当电线从上向下运动时，通过灵敏电流计的电流方向是（选填“A→B”或“B→A”）．26．如图所示为“用双缝干涉测光的波长”的实验装置图．以某种单色光照射双缝时，在像屏上可以看到该色光的干涉条纹，干涉条纹与双缝的位置关系是（选填“垂直”或“平行”）．已知双缝间距为d，双缝到像屏的距离为l，用测量头测出第1条亮条纹到第n条亮条纹的中心间距为a，则这种单色光的波长为．二、计算题（8分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）27．如图所示，在竖直向下的磁感应强度为B的匀强磁场中，两根足够长的平行光滑金属轨道cd、ef固定在水平面内，相距为L，轨道左端c、e间连接一阻值为R的电阻．将一质量为m的导体棒ab垂直于cd、ef放在轨道上，与轨道接触良好．轨道和导体棒的电阻均不计．（1）导体棒ab沿轨道以速度v向右做匀速运动．t=0时，磁感应强度为B0，此时ab到达的位置恰好使cabe构成一个边长为L的正方形．为使闭合电路中不产生感应电流，求从t=0开始，磁感应强度B随时间t变化的关系式．（2）如果匀强磁场的磁感应强度B保持不变，为使导体棒ab沿轨道以速度v向右做匀速运动，需对导体棒ab施加一个水平向右的外力F．a．求外力F的大小；b．通过公式推导验证：在△t时间内，外力F对导体棒ab，也等于电阻R中产生所做的功W等于电路获得的电能E电的焦耳热Q．参考答案与试题解析一、单项选择题（本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一个选项是符合题意的．）1．合理设置居民楼道灯的开关，可以节约用电．如果楼道灯的开关能在天黑而且有声音时自动闭合，那么该开关应该利用的传感器是（）A．声传感器和温度传感器 B．光传感器和声传感器C．位移传感器和温度传感器D．温度传感器和力传感器【考点】传感器在生产、生活中的应用．【分析】了解延时开关的使用原理，利用了光传感器、声音传感器及与门电路，天黑、声音同时出现它就开启，灯亮．【解答】解：根据题意，天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，故电路中有光传感器，即使天黑，没声音灯也不亮，故用到了声音传感器．即控制电路中接入了光传感器、声音传感器．所以选项B正确．故选：B2．下列关于电磁波和机械波的说法正确的是（）A．电磁波和机械波都是横波B．电磁波和机械波都能传递能量C．电磁波和机械波的传播都不需要介质D．电磁波和机械波的传播速度都与介质无关【考点】电磁波的发射、传播和接收；机械波．【分析】将机械波和电磁波进行类比，抓住共同点：波速公式v=λf适用于一切波；波都能产生干涉和衍射现象．不同点：机械波的传播依赖于介质，而电磁波可以在真空中传播；机械波有横波和纵波，电磁波只有横波，结合这些知识解答．【解答】解：A、机械波有横波和纵波，电磁波只有横波．故A错误．B、机械波和电磁波都能传递信息和能量．故B正确．C、机械波是机械振动在介质中传播过程，必须依赖于介质，没有介质不能形成机械波；电磁波传播的是电磁场，而电磁场本身就是一种物体，不需要借助其他物质来传播，所以电磁波可以在真空中传播．故C错误．D、机械波的传播速度与介质有关，而电磁波除与介质有关外，还与频率有关，故D错误；故选：B．3．如图描绘了一颗悬浮微粒受到周围液体分子撞击的情景，以下关于布朗运动的说法正确的是（）A．布朗运动就是液体分子的无规则运动B．液体温度越低，布朗运动越剧烈C．悬浮微粒越大，液体分子撞击作用的不平衡性表现得越明显D．悬浮微粒做布朗运动，是液体分子的无规则运动撞击造成的【考点】布朗运动．【分析】悬浮在液体中的固体小颗粒做布朗运动是液体分子对小颗粒的碰撞的作用力不平衡引起的，液体的温度越低，悬浮小颗粒的运动越缓慢，且液体分子在做永不停息的无规则的热运动．固体小颗粒做布朗运动说明了液体分子不停的做无规则运动．【解答】解：A、布朗运动是悬浮在液体中固体小颗粒的无规则运动，是由于液体分子对颗粒撞击力不平衡造成的，所以布朗运动说明了液体分子不停的做无规则运动，但不是液体分子的无规则运动，故A错误．B、液体的温度越高，液体分子运动越剧烈，则布朗运动也越剧烈．故B错误．C、悬浮微粒越大，同一时刻撞击颗粒的液体分子数越多，液体分子对颗粒的撞击作用力越平衡，现象越不明显，故C 错误．D、悬浮微粒做布朗运动，是液体分子的无规则运动撞击造成的，故D正确．故选：D4．在暗室中用氦氖激光器发出的红色激光照射金属挡板上的两条平行的狭缝，在后面的屏上观察到如图所示的条纹，则以下说法正确的是（）A．这是光的偏振现象，说明光具有波动性B．这是光的偏振现象，说明光具有粒子性C．这是光的干涉现象，说明光具有波动性D．这是光的干涉现象，说明光具有粒子性【考点】光的干涉．【分析】振动方向对于传播方向的不对称性叫做偏振，它是横波区别于其他纵波的一个最明显的标志．光波的振动的空间分布对于光的传播方向失去对称性的现象叫做光的偏振，只有横波才能产生偏振现象，故光的偏振是光的波动性的又一例证；频率相同的两列光波叠加时，某些区域的光相互加强，某些区域相互削弱，得到明暗相间的条纹，这就是光的干涉现象．【解答】解：观察图中屏上的条纹可知，条纹明暗相间，且条纹宽度一致，则这是光的干涉现象，由于是同一光源发出的激光，也符合光发生干涉的条件．干涉和衍射是波特有的现象，因此光的干涉现象说明光具有波动性，故C正确，ABD错误．故选：C．5．1966年华裔科学家高锟博士提出一个理论：直径仅几微米的玻璃纤维就可以用来做为光的波导来传输大量信息，43年后高锟因此获得2009年诺贝尔物理学奖，他被誉为“光纤通讯之父”．以下哪个实验或现象的原理和光导纤维是相同的（）A．图甲中，弯曲的水流可以导光B．图乙中，用偏振眼镜看3D电影，感受到立体的影像C．图丙中，阳光下的肥皂薄膜呈现彩色D．图丁中，白光通过三棱镜，出现色散现象【考点】光导纤维及其应用；全反射．【分析】明确各项中给出的光学现象，知道光导纤维进行光学通信所依据的物理原理是光的全反射．【解答】解：A、图甲中，弯曲的水流可以导光是因为光在水和空气界面上发生了全反射现象，故与光导纤维原理相同，故A正确；B、图乙中，用偏振眼镜看3D电影，感受到立体的影像是因为光的偏振现象，故B错误；C、图丙中，阳光下的肥皂薄膜呈现彩色是因为光的干涉现象，故C错误；D、图丁中，白光通过三棱镜，出现色散现象是因为光发生了折射现象，故D错误．故选：A．6．如图所示是某质点做简谐运动的振动图象．关于质点的运动情况，下列描述正确的是（）A．t=1.5s时，质点正沿x轴正方向运动B．t=1.5s时，质点的位移方向为x轴负方向C．t=2s时，质点的速度为零D．t=2s时，质点的加速度为零【考点】简谐运动的振动图象．【分析】根据位移时间图象的斜率等于速度，分析质点的速度方向．质点通过平衡位置时速度最大，加速度最小；通过最大位移处时加速度最大．【解答】解：A、在t=1.5s时刻，图象切线的斜率为负，说明质点是从x的最大位移处向平衡位置方向运动的，运动的方向沿x的负方向，故A错误．B、由图可知，1.5s末质点的位移大于0，质点的位移方向为x轴正方向，故B错误．C、由图可知，在t=2s时刻，质点的位移为0，则速度为最大，故C错误．D、由图可知，在t=2s时刻，质点的位移为0，则恢复力等于0，根据牛顿第二定律可知加速度等于0，故D正确．故选：D7．如图所示，在一根张紧的水平绳上挂a、b、c、d四个摆，其中a、d摆长相等．让d球在垂直于水平绳的方向摆动起来，则可以观察到的现象是（）A．a、b、c球都摆动起来，a球摆动的周期比c球大B．a、b、c球都摆动起来，a球摆动的周期比c球小C．a、b、c球都摆动起来，a球摆动的幅度比b球大D．a、b、c球都摆动起来，a球摆动的幅度比b球小【考点】产生共振的条件及其应用．【分析】3个单摆中，由d摆摆动从而带动其它3个单摆做受迫振动，受迫振动的频率等于驱动力的频率；受迫振动中，当固有频率等于驱动力频率时，出现共振现象，振幅达到最大．【解答】解：A、由d摆摆动从而带动其它3个单摆做受迫振动，受迫振动的频率等于驱动力的频率，故其它各摆振动周期跟d摆相同，故AB错误；C、受迫振动中，当固有频率等于驱动力频率时，出现共振现象，振幅达到最大，由于a摆的摆长与d摆的摆长相等，则a摆的固有频率与d摆的相同，故a摆发生共振，振幅最大，故C正确，D错误；故选：C8．如图所示，竖直方向的匀强磁场中有一个矩形闭合导线框．在下列情况中，线框中能产生感应电流的是（线框始终全部在磁场中）（）A．保持线框平面始终与磁场垂直，线框在磁场中上下运动B．保持线框平面始终与磁场垂直，线框在磁场中左右运动C．线框绕AC轴匀速转动，当线框平面与磁场垂直时D．线框绕AC轴匀速转动，当线框平面与磁场平行时【考点】感应电流的产生条件．【分析】明确感应电流产生的条件，知道要使线圈中产生感应电流，则穿过线圈的磁通量要发生变化，回路要闭合．【解答】解：A、保持线框平面始终与磁感线平行，线框在磁场中上下运动，磁通量一直为零，故磁通量不变，无感应电流，故A错误；B、保持线框平面始终与磁感线平行，线框在磁场中左右运动，磁通量一直为零，故磁通量不变，无感应电流，故B错误；C、线框绕AC轴匀速转动，当线框平面与磁场垂直时，此时磁通量最大，但磁通量的变化率为零，故没有感应电流；故C错误；D、线框绕AC轴匀速转动，当线框平面与磁场平行时，磁通量为零，但磁通量的变化率最大，故有感应电流；故D正确；故选：D．9．如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同．若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c 亮度不变．则三个盒子中的元件可能是（）A．Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器B．Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器C．Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻D．Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻【考点】电容器和电感器对交变电流的导通和阻碍作用．【分析】本题关键抓住：线圈的感抗与交流电的频率成正比，电容器的容抗与频率成反比，而电阻与频率没有关系．交流电频率增大，灯泡变暗，阻抗变大，变亮，阻抗变小．即可进行分析．【解答】解：交流电频率增大，灯a变暗，阻抗变大，说明I是电感线圈，灯b变亮，阻抗变小，说明II是电容器．灯c 亮度不变，说明III为电阻．故C正确，ABD错误．故选：C．10．如图所示，一个铝框放在蹄形磁铁的两个磁极之间，可以绕支点自由转动．先使铝框和磁铁静止，转动磁铁，观察铝框的运动，可以观察到（）A．从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动B．从上往下看，当磁铁顺时针转动时，铝框会随之逆时针转动C．无论磁铁向哪个方向转动，铝框都不会转动D．当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，铝框将保持匀速转动【考点】楞次定律．【分析】当转动磁铁时，导致铝框的磁通量发生变化，从而产生感应电流，出现安培力，导致铝框转动，由楞次定律可知，总是阻碍磁通量增加，故铝框与磁铁转动方向相同，但转动快慢不同．【解答】解：A、根据楞次定律可知，为阻碍磁通量增加，则导致铝框与磁铁转动方向相同，从上往下看，当磁铁顺时针转动时，铝框会随之顺时针转动，故A正确，B错误，C 错误；D、当磁铁停止转动后，如果忽略空气阻力和摩擦阻力，由于铝框转动的过程中仍然能产生感应电流，所以铝框会逐渐减速直停止运动，故D错误；故选：A二、多项选择题（本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，有一个或多个选项是符合题意的，全部选对得4分，选对但不全得2分，错选不得分．）11．如图所示，将半圆形玻璃砖置于空气中，让单色光沿着半圆形玻璃砖的半径射到它平直的面上，以下四个光路图中，可能发生的情况是（）A．B．C．D．【考点】光的折射定律．【分析】若入射角大于等于临界角，则光线发生全反射，只有反射光线没有折射光线．若入射角小于临界角，则光线在平直面上既发生反射，又发生折射．折射时，折射角大于入射角．【解答】解：ABC、当入射角小于临界角时，光线在平直面上既发生反射，又发生折射，光线从玻璃砖折射到空气中时，折射角应大于入射角，故AC错误，B正确．D、若入射角大于等于临界角，则光线在平直面上发生全反射，没有折射光线，故D正确．故选：BD。
