焊条电弧焊横焊项目
焊工(中级)实训教学大纲
焊工(中级)实训教学大纲一．课程总学时：188(理论)＋188（实操）课程总课时：376 实训总学时：188 总学分：50必开实训个数：9 选开实训个数：4二．适用专业：焊接、机电一体化三．考核方式及办法：理论考核＋实训操作考核四．配套的实训教材或指导书：《电焊工技能训练》中国劳动社会保障出版社《电焊工》中国劳动出版社五．实训项目：焊条电弧焊的实习操作、气割、气焊、CO2气体保护焊、氩弧焊。
六、目的和要求熟悉焊条电弧焊焊条直径，焊接电流和焊接速度对焊接质量的影响，正确选择焊接电流，焊条直径，独立完成手弧焊的平，立，横，仰位置焊接。
了解气焊气割设备的组成及作用，火焰的种类，调节方法和应用，正确调整火焰，独立完成气焊的平焊焊接。
通过实习使学生达到中级工水平。
七、实训方式集中讲解，集中实训，演示示范，突出重点。
附：课时分配表实训项目讲授实习小计引弧及平敷焊平对接焊平角焊立对接焊立角焊CO2焊气焊、气割实训课题一：引弧及平敷焊实训学时数：16（一）实训类型：必修（二）实训类别：集中式专业训练（三）每组人数：30人（四）实训目的与要求：通过实训,使学生对焊条电弧焊的引弧方法有个全面的认识。
结合理论课程的学习,使学生较好的掌握直击法和划擦法引燃电弧的方法。
（五）考核方式：实训操作考核（六）实训内容：一、了解焊条电弧焊的引弧的基本方法。
二、练习并引燃电弧，保证焊缝头部的质量。
三、掌握平敷焊的基本操作技能。
（七）主要仪器设备及其配套数：15台ZX7—400直流焊机、敲渣锤、钢丝刷、钢板若干块。
（八）实训材料消耗费：每组每学时用焊条1Kg及若干钢板。
实训课题二：运条方法实训学时数：4（一）实训类型：必修（二）实训类别：集中式专业训练（三）每组人数：30人（四）实训目的与要求：通过实训,使学生对焊条电弧焊的运条方法有个全面的认识。
结合理论课程的学习,使学生较好的掌握几种运条方法及应用范围（五）考核方式：实训操作考核（六）实训内容：一、了解焊条电弧焊焊条的几种基本运条方法。
焊接工艺课件-焊条电弧焊V形坡口板对接横焊
焊缝内部质量
焊缝内部无裂纹、气孔、夹渣、未熔 合等缺陷。
焊接接头的弯曲试验结果符合标准要 求。
焊接接头满足强度要求，符合工艺评 定要求。
无损检测要求
焊接完成后，应进行外观检查， 确保焊缝外观质量符合要求。
根据工艺要求，进行无损检测， 如X射线检测、超声波检测等，
确保焊缝内部质量合格。
无损检测应按照相关标准和工艺 要求进行，检测结果应符合标准
焊接过程
01
02
03
04
焊接过程包括焊前准备、焊接 和焊后处理三个阶段。
焊前准备包括清理焊件表面、 装配定位等，是保证焊接质量
的重要环节。
焊接是将焊条和焊件加热到熔 化状态，通过填充材料和熔池 的相互作用，实现金属的连接
。
焊后处理包括清理焊缝表面、 检测质量等，是保证焊接接头
性能的重要环节。
焊接参数
焊接过程中应保持稳定，避免因操作 不当导致意外事故。
个人防护措施
操作人员应佩戴焊接面罩，以保护眼睛和面部皮肤免受 弧光和飞溅物的伤害。
操作人员应穿着合适的工作服，以减少高温和有害物质 对身体的伤害。
操作人员应佩戴手套，以减少手部皮肤与高温工件接触 的机会，防止烫伤。
操作人员应穿着防砸鞋，以防止高处坠落物砸伤脚部。
要求。
06
安全注意事项
焊接安全操作规程
焊接操作前应检查周围环境，确保没 有易燃易爆物品，并采取措施防止火 灾和爆炸事故。
操作人员应佩戴合适的个人防护装备， 如焊接面罩、手套、工作服等，以减 少焊接过程中产生的有害物质对人体 的伤害。
操作人员应接受过专业培训，熟悉焊 接设备和工具的使用，掌握安全操作 规程。
返修
如果发现有缺陷或不足之处， 进行返修处理。
横焊点焊手法
横焊点焊手法
横焊点焊手法是一种用于焊接金属零件的技术，其实际应用中可
以用于连接不同类型的金属或合金、制造和修复工业部件等。
横焊方
式的机械焊接技术，也叫车床焊钳技术，大体分为单位焊点焊接和直
线依序焊接。
横焊点焊手法主要包括焊点技术、电场技术和焊接技术。
焊接技术部分：横焊点焊手法一般要求一次性焊接多个焊点，或
者部分焊接其它零件，比如说来自不同金属的零件。
因此，在实际的
操作过程中，首先会用到焊枪来将金属件和多个焊接点连接起来，然
后再用焊枪来加热，使得所有焊接点完全连接起来，最后，将热焊后
的焊点切断即可。
电场技术部分：电场技术是横焊点焊手法的基础。
这项技术是通
过电极来产生电磁场，从而产生电离气体传导效应，从而使焊接点变
得更加温暖，在这个过程中，焊接点的温度会逐步升高，直到达到熔
化温度，电磁场可以调节电流的大小，从而控制焊接的温度，然后把
熔化的金属填充到焊点。
焊点技术部分：焊点技术是横焊点焊手法的关键。
与传统的焊接
技术不同，横焊焊接时只需要焊接一个小大小的点，而不是沿着一整
条线焊接。
这样会减少焊接位置上出现融钉等不良现象，尤其是在对
精密件焊接时更为明显，同时也减少了焊接时间，可以显著提高焊接
效率。
总结：横焊点焊手法是一种用于焊接金属零件的焊接技术，它主
要通过电场技术来产生电磁场，然后通过点焊技术将熔化的金属填充
到焊点，从而实现金属零件的焊接。
横焊点焊手法的优势在于可以大
大减少焊接时间，可以显著提高焊接效率，特别是对于精密件焊接时
更为明显。
焊条电弧焊基本操作技术-my
（3）焊条的横向摆动
• 横向摆动的作用是为获得 一定宽度的焊缝，并保证 焊缝两侧熔合良好。其摆 动幅度应根据焊缝宽度与 焊条直径决定。横向摆动 力求均匀一致，才能获得 宽度整齐的焊缝。正常的 焊缝宽度一般不超过焊条 直径的2～5倍。
2．运条 方法运条 的方法很 多，选用 时应根据 接头的形 式、装配 间隙、焊 缝的空间 位置、焊 条直径与 性能、焊 接电流及 焊工技术 水平等方 面而定。
九．连弧焊（1）
连弧焊法在焊接过程中电弧连续燃烧， 不熄灭，采取较小的坡口钝边间隙，选用 较小的焊接电流，始终保持短弧连续施焊。 连弧焊仅要求焊工保持平稳和均匀的运条， 操作手法没有较大变化，容易掌握。焊缝 背面成形比较细密、整齐，能够保证焊缝 内部质量要求，但如果操作不当，焊缝背 面易造成未焊透或未熔合现象。
九、连弧焊和断弧焊特点
进行单面焊双面成形焊接时，第一层打底焊道焊接是操作的关键，在电 弧高温和吹力作用下，坡口根部部分金属被熔化形成金属熔池，在熔池前沿 会产生一个略大于坡口装配间隙的孔洞，称为熔孔，焊条药应熔化时所形成 的熔渣和气体可以通过熔孔对焊缝背面有效保护。同时，工件背面焊道的质 量由熔孔尺寸大小、形状、移动均匀程度决定。 单面焊双面成形，按照第一层打底焊时的操作手法不同，可分为连续施 焊法（又称连弧焊法）和间断灭弧施焊法（又称断弧焊法）两种。
六 定位焊与定位焊缝
焊前为固定焊件的相对位置进行的焊接操作叫定位焊，俗称 点固焊。定位焊形成的短小而断续的焊缝叫定位焊缝。通常定位 焊缝都比较短小，焊接过程中都不去掉，而成为正式焊缝的一部 分保留在焊缝中，因此定位焊缝的质量好坏、位置、长度和高度 等是否合适，将直接影响正式焊缝的质量及焊件的变形。生产中 发生的一些重大质量事故，如结构变形大．出现未焊透及裂纹等 缺陷，往往是定位焊不合格造成的，因此对定位焊必须引起足够 的重视。
管道横焊的焊接方法
管道横焊的焊接方法
管道横焊是一种常见的焊接方法，它适用于管道的横向连接。
管道横焊的焊接方法有很多种，其中最常见的是手工电弧焊和自动焊接。
手工电弧焊是一种传统的焊接方法，它需要焊工手持电弧焊机进行焊接。
在管道横焊中，焊工需要将两个管道的端部对齐，然后用电弧焊机进行焊接。
这种方法的优点是灵活性高，适用于各种管道的焊接，但是需要焊工具备一定的技能和经验，否则容易出现焊接质量不佳的情况。
自动焊接是一种现代化的焊接方法，它使用自动化设备进行焊接。
在管道横焊中，自动焊接设备可以根据管道的尺寸和形状进行自动调整，从而实现高质量的焊接。
这种方法的优点是焊接速度快，焊接质量高，但是需要投入较高的设备成本。
管道横焊的焊接方法还包括气焊、TIG焊、MIG/MAG焊等。
气焊是一种使用氧气和乙炔进行焊接的方法，适用于较小的管道焊接。
TIG焊和MIG/MAG焊是一种使用惰性气体进行焊接的方法，适用于高质量的焊接。
在进行管道横焊的焊接方法时，需要注意以下几点：
1. 管道的端部必须对齐，否则会影响焊接质量。
2. 焊接时需要控制好焊接电流和电压，以保证焊接质量。
3. 焊接时需要注意安全，避免发生火灾和爆炸等事故。
管道横焊是一种常见的焊接方法，它适用于管道的横向连接。
在选择焊接方法时，需要根据管道的尺寸、形状和要求等因素进行选择，以保证焊接质量。
同时，在进行焊接时需要注意安全，避免发生事故。
焊接横焊方法

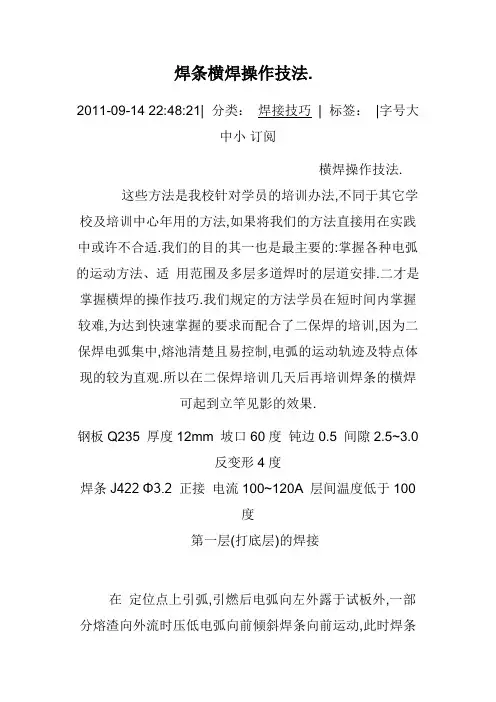

焊条横焊操作技法.2011-09-14 22:48:21| 分类：焊接技巧| 标签：|字号大中小订阅横焊操作技法.这些方法是我校针对学员的培训办法,不同于其它学校及培训中心年用的方法,如果将我们的方法直接用在实践中或许不合适.我们的目的其一也是最主要的:掌握各种电弧的运动方法、适用范围及多层多道焊时的层道安排.二才是掌握横焊的操作技巧.我们规定的方法学员在短时间内掌握较难,为达到快速掌握的要求而配合了二保焊的培训,因为二保焊电弧集中,熔池清楚且易控制,电弧的运动轨迹及特点体现的较为直观.所以在二保焊培训几天后再培训焊条的横焊可起到立竿见影的效果.钢板Q235 厚度12mm 坡口60度钝边0.5 间隙2.5~3.0反变形4度焊条J422 Φ3.2 正接电流100~120A 层间温度低于100度第一层(打底层)的焊接在定位点上引弧,引燃后电弧向左外露于试板外,一部分熔渣向外流时压低电弧向前倾斜焊条向前运动,此时焊条大幅度向前倾,与焊接方向夹角可能只有20度,以防止电弧偏吹而产生夹渣.至间隙处时向里顶,大部分电弧穿过间隙,稍停后轻上下摆动电弧,使熔池与上下坡口熔合后向后灭弧,同时有一个向后拔渣的动作,防止熔渣过多聚集在熔孔处.此时试板的温度还较低,易产生缩孔,而且熔渣凝固也快,熔渣凝固后再引弧则易产生夹渣,所以第二点引弧要快,第一点灭弧后立即引第二点,大部分电弧穿过间隙,焊条稍多向里顶,稍停后稍用力上下摆动电弧,使熔池与上直坡口熔合.相同的方法焊完前几公分后,电弧向前偏吹的程度逐渐减弱，焊条和前倾斜程度也减小。
当电弧向前偏吹不明显时，焊条与焊接方向的夹角约为70~80度，与下方度板的夹角同样为70~80度，引弧位置于熔孔的左上方，稍停后垂直向下运动，稍用力碰下坡口并停留后向后灭弧。
上下摆动幅度不要过大，即焊条在间隙根部运动，过宽成型不良甚至夹渣。
引弧时间为熔池亮点将要消失时。
一部分焊条对准间隙，一部分焊条对准熔孔，大部分电弧位于熔池上，焊接时熔渣一小部分在背面，大部分在前面。
焊接工艺课件-焊条电弧焊横位板堆焊
及时清理焊接过程中产生的熔渣，防止夹渣 等缺陷的产生。
质量检查
检查焊缝外观
进行无损检测
进行强度试验
观察焊缝表面是否平整、 光滑，有无气孔、夹渣、
咬边等缺陷。
采用X射线、超声波等方 法对焊缝进行无损检测，
确保无内部缺陷。
对焊接完成的部件进行 强度试验，检查其承载
能力和稳定性。
记录检测结果
对检测结果进行记录和 分析，以便对焊接工艺
发展
随着新材料和工业技术的不断进 步，焊条电弧焊技术也在不断创 新和改进，以提高焊接效率和焊 接质量。
应用领域
01
02
03
04
建筑行业
钢结构、钢筋等建筑材料的焊 接。
机械制造业
各种机械零件的焊接，如压力 容器、管道等。
造船业
船体结构的焊接，如船壳、甲 板等。
汽车制造业
汽车零部件的焊接，如车架、 发动机等。
夹渣
总结词
夹渣是由于焊接过程中熔渣混入熔池，在焊缝中形成固体颗粒的夹杂物。
详细描述
夹渣的存在会降低焊缝的韧性和塑性，影响焊接接头的质量。为了防止夹渣的 产生，需要在焊接过程中采取一系列措施，如选用合适的焊接电流和焊接速度， 避免过度搅拌熔池，及时清理焊缝表面的熔渣等。
未熔合与未焊透
总结词
未熔合是指焊缝金属与母材之间未完全熔合在一起的现象； 未焊透是指焊接接头未能完全穿透母材，导致焊缝截面减小 、接头强度降低的现象。
焊接速度与线能量选择
总结词
焊接速度和线能量是相互关联的因素， 通过调整它们可以控制焊接热输入和熔 池形态，从而影响焊接质量和效率。
VS
详细描述
焊接速度越快，线能量越小，热输入越少 ；反之，焊接速度越慢，线能量越大，热 输入越多。在横位板堆焊中，应根据母材 厚度、焊条直径和堆焊要求等因素选择合 适的焊接速度和线能量。通过调整焊接速 度和线能量，可以获得良好的堆焊效果， 同时避免出现裂纹、气孔等焊接缺陷。
【焊工技能训练】任务四 板对接横焊
任务四 板对接横焊
学习目标及技能要求
能够进行低碳钢板Ⅰ形坡口对接横焊双面焊、V形坡口对接横焊单面焊双 面成形和V形坡口对接横焊双面焊
横焊指在焊缝倾角00或1800、焊缝转角00或1800的对接位置的焊接。横 焊时，焊条溶滴受重力等的影响容易偏离焊条轴线，熔池金属受重力等的 影响容易下坠，甚至流淌至下破口面，造成未融合及夹渣等缺陷。
焊接时要求下坡口面击穿的熔孔始终超前上 坡口面熔孔0.5～1个熔孔（直径3mm左右如 图所示），防止熔化金属下坠造成粘连，出 现融合不良的现象。
在更换焊条灭弧前，必须向背面补充几滴熔滴 ，防止背面出现冷缩孔。然后将电弧拉到熔池 的侧后方灭弧。 接头时，在原熔池后面10～15mm处引弧，焊 至接头处少拉长电弧，借助电弧的吹力和热量 重新击穿钝边，然后压低电弧并稍做停顿，形 成新的熔池后，在转入正常焊接。 （2）填充层：填充层的焊接采用多层多焊道 （2层，每层2道）焊接层次及焊道次序，见第 3个问题焊接工艺参数表。采用直线形或直线 往复形运条，焊条前倾角为800 ～850，下倾 角根据坡口上、下侧与打底焊道间夹角处熔化 情况调整，防止产生未焊透与夹渣等缺陷，并 且使上焊道覆盖下焊道1/2 ～2/3，防止焊层过 高或形成沟槽。
（5）每条焊道之间的搭接要适宜，避免脱节、夹渣及焊瘤等缺陷。 （6）焊接过程中，保持熔渣对熔池的保护作用，防止熔池裸露而出现较 粗糙的寒风波纹。 （7）焊后清理熔渣及飞溅物，检查焊接质量，分析问题，总结经验。
6：焊接质量要求
（1）试件的外观检查及评分标准选用本单元课题二相应表格。 （2）试件的X射线探伤和弯曲试验合格标准参加本单元课题二中V形坡 口对接平焊的有关要求。 （3）焊件上非焊道处不得有引弧痕迹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目一：焊条电弧焊横焊
一、资料查找
1、对接横焊是什么？
2、画出对接横焊操作示意图。
3、焊前准备？
（1）焊件
（2）焊条
（3）装配及定位焊
4、装配
模拟V形坡口对接横焊装配尺寸
5、确定焊接工艺参数
模拟V形坡口对接横焊工艺参数
6、操作技巧
1.
2.
3.
4.
二、焊接过程
. （1）打底焊
（2）填充焊
三、出现问题及解决
学习任务评价表
实操评分表
一、实训项目名称：焊条电弧焊横焊
二、实训内容、方法和实训目标：
（一）实训内容
1、模拟V形坡口对接横焊；
（二）实训方法
实训过程中主要采用任务驱动教学法，是以小组形式进行，两人一组。
（三）实训目标
1、知识目标
（1）理解焊条电弧焊横焊操作须知；
（2）掌握横焊工艺参数；
2、技能目标
（1）掌握对接横焊多层多道堆焊的操作要领。
3、情感目标
（1）培养学生认真、细心的工作态度和良好职业道德；
（2）培养学生动手能力，工作要统筹安排;培养学生探究的科研
精神和协调能力；
三、实训过程：
1、任务引入
在企业工作中，在焊接当中有些工件不能翻动。
遇到有横焊的位置，作为一名焊工我们有能力解决。
现有板件长宽高260×150×12若干，如何完成？
2、熟悉操作规程，确定工艺参数
识读图纸和工艺，做好焊前准备。
根据操作规程，确定可行的工艺参数。
3、评价反馈
老师和学生一起对各小组完成的过程进行点评，互相学习，寻找差距，提出在完成的过程中出现的问题和老师共同解决，制定下一步努力方向。
具体教学与实施如下：
一、实训过程：
（一）明确任务，焊前准备
1、根据要求选择对应焊机，对焊机、焊把、工作台进行检查。
2、取两块板件，打磨、钝边。
将工件20mm以内的油污锈清理干净，独立完成。
3、实训形式：两个人一组，每组一套实训设备。
在实训过程中，小组学生可以交流、探讨、相互帮助，与其他小组进行比赛实训成果，培养学生竞争意识和团队合作精神。
（二）确定焊接工艺参数
（三）、操作过程
（1）清理焊件修磨坡口，装配定位焊并预留反变形量。
（2）用直径为3.2mm的焊条，采用直线往复进行第一层焊接。
（3）层间清渣，用直径为4.0mm的焊条，采用直线形运条法进行多层多道填充焊。
（4）用直径为4.0mm的焊条，采用多道焊进行盖面焊。
（5）最后清理表面焊缝的熔渣，检查焊缝质量。
（四）操作技巧
打底焊接
要点：直线运条。
焊接时采用短弧，速度要均匀，焊条中心与焊缝夹角中心重合，注意排渣和铁水的熔敷效果
2、盖面焊接
1）第二道焊缝：直线运条，运条平稳，第二道焊缝要覆盖第一层焊缝的1/2到2/3左右，焊缝与底板之间熔合良好，边缘整齐；
2）第三道焊缝：操作同第二道焊缝，要覆盖第二道焊缝的1/3～1/2左右，焊接速度均匀，不能太慢，否则易产生咬边或焊瘤，使焊缝成形不美观。
焊接层数及焊条角度如上图所示。
四、出现问题及解决方案：
1）实训过程问题及时纠正，严格按照焊前准备、实训流程操作执行，不得擅自更改实训流程，并做好学习任务评价表相关记录。
2）本次项目训练结束，对实操考核表成绩低于80分，进行重修，利用业余时间，单独训练，达到该项目实训标准
项目二：焊条电弧焊横焊
一、资料查找
1、坡口作用有哪些？
2、画出对接横焊焊件装配图。
3、焊前准备？
（1）焊件
（2）焊条
（3）装配及定位焊
4、装配
V形坡口对接横焊装配尺寸
5、确定焊接工艺参数
V形坡口对接横焊工艺参数
6、操作技巧
1.
2.
3.
4.
二、焊接过程
（1）打底焊
（2）填充焊
（3）盖面焊
三、出现问题及解决
学习任务评价表
实操评分表
一、实训项目名称：焊条电弧焊横焊
二、实训内容、方法和实训目标：
（一）实训内容
1、中厚板V形坡口对接横焊；
（二）实训方法
实训过程中主要采用任务驱动教学法，是以小组形式进行，两人一组。
（三）实训目标
1、知识目标
（1）熟练焊条电弧焊横焊操作须知；
（2）掌握横焊工艺参数；
2、技能目标
（1）会应用对接横焊多层多道堆焊的操作要领。
（2）掌握横位单面焊双面成形的打底层焊操作技术。
3、情感目标
（1）培养学生认真、细心的工作态度和良好职业道德；
（2）培养学生动手能力，工作要统筹安排;培养学生探究的科研精神和协调能力；
（3）培养学生观察能力、创新能力、竞争意识；培养学生吃苦耐劳的精神，养成良好的职业道德。
三、实训过程：
1、任务引入
在企业工作中，在焊接当中有些工件不能翻动。
遇到有横焊的位置，作为一名焊工我们有能力解决。
现有板件长宽高260×150×12若干，如何完成？
2、熟悉操作规程，确定工艺参数
识读图纸和工艺，做好焊前准备。
根据操作规程，确定可行的工艺参数。
3、评价反馈
老师和学生一起对各小组完成的过程进行点评，互相学习，寻找差距，提出在完成的过程中出现的问题和老师共同解决，制定下一步努力方向。
具体教学与实施如下：
二、实训过程：
（一）明确任务，焊前准备
1、根据要求选择对应焊机，对焊机、焊把、工作台进行检查。
2、取两块板件，打磨、钝边。
将工件20mm以内的油污锈清理干净，独立完成。
3、实训形式：两个人一组，每组一套实训设备。
在实训过程中，小组学生可以交流、探讨、相互帮助，与其他小组进行比赛实训成果，培养学生竞争意识和团队合作精神。
（二）确定焊接工艺参数
V形坡口对接横焊装配尺寸
V形坡口对接横焊工艺参数
（三）、操作过程
（1）清理焊件修磨坡口，装配定位焊并预留反变形量。
（2）用直径为3.2mm的焊条，采用断弧焊法进行打底焊。
（3）层间清渣，用直径为4.0mm的焊条，采用直线形运条法进行多层多道填充焊。
（4）用直径为3.2mm的焊条，采用多道焊进行盖面焊。
（5）最后清理表面焊缝的熔渣，检查焊缝质量。
（四）操作技巧
1、打底焊
要点：首先在定位焊缝前引弧，随后将电弧拉到定位焊缝的中心部位预热，当坡口钝边即将熔化是，将熔滴送至坡口根部，并压一下电弧，使熔滴熔化的部分定位焊缝和坡口钝边熔合成第一个熔池。
2、填充焊
要点：多层多道焊，每个焊道均采用直线形和直线往复形。
焊条前倾角80°～85°，下倾角要根据位置调整，以能压住电弧为宜。
每条焊道应排在前一焊道形成的夹角处，以便保持焊缝平滑。
3、盖面焊接
盖面焊与模拟V形坡口对接横焊的操作方法相同。
四、出现问题及解决方案：
1）实训过程问题及时纠正，严格按照焊前准备、实训流程操作执行，不得擅自更改实训流程，并做好学习任务评价表相关记录。
2）本次项目训练结束，对实操考核表成绩低于80分，进行重修，利用业余时间，单独训练，达到该项目实训标准
