爬架外墙砌体穿插施工工艺
爬架施工方案
爬架施工方案
近年来，随着城市建设的持续发展，爬架作为一种高效的建筑施工方法逐渐受到人们的关注。
爬架施工不仅节省了人力和时间，还能够提高工作效率，保障工程质量。
在实际施工过程中，爬架施工也需要合理的方案和严格的操作规范。
本文将介绍爬架施工的方案及注意事项。
1. 爬架施工方案
1.1 施工前准备
在进行爬架施工之前，需要做好以下准备工作：
•检查爬架设备的完好性，确保设备符合施工要求；
•制定详细的爬架施工计划，包括施工流程、安全措施等；
•确保工地周边无安全隐患，保障施工安全。
1.2 爬架施工流程
爬架施工流程主要包括以下几个步骤：
•搭设爬架基础支撑结构；
•安装主骨架和支撑塔架；
•安装爬升机构，并进行调试；
•确保安全措施到位后，开始进行爬升作业。
1.3 施工安全注意事项
在爬架施工过程中，施工人员需要时刻注意安全，遵守以下规定：
•严格按照操作规范进行作业，避免操作失误；
•在高空作业时，佩戴好安全带，确保人员安全；
•定期检查爬架设备，确保设备的正常运行。
2. 爬架施工的优势
爬架施工相比传统施工方法具有以下明显优势：
•施工速度快，可以大幅缩短工期；
•施工过程中对周围环境的影响小，可以减少对周边交通的干扰；
•施工效率高，可以减少人力成本，提高工作效率。
综上所述，爬架施工是一种高效、安全的建筑施工方法，通过合理的施工方案和严格的操作规范，可以确保施工进程顺利进行，保障工程质量。
在今后的建筑施工中，爬架施工将会越来越受到重视，成为一种主流的施工方式。

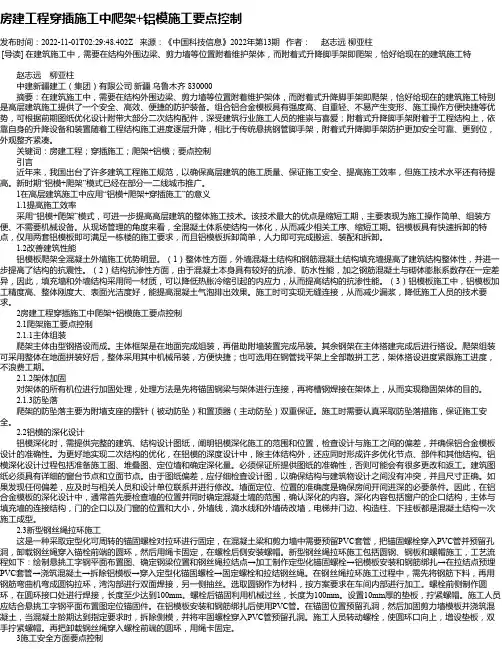

房建工程穿插施工中爬架+铝模施工要点控制
房建工程穿插施工中爬架+铝模施工要点控制发布时间：2022-11-01T02:29:48.402Z 来源：《中国科技信息》2022年第13期作者：赵志远柳亚柱[导读] 在建筑施工中，需要在结构外围边梁、剪力墙等位置附着维护架体，而附着式升降脚手架即爬架，恰好给现在的建筑施工特赵志远柳亚柱中建新疆建工（集团）有限公司新疆乌鲁木齐 830000摘要：在建筑施工中，需要在结构外围边梁、剪力墙等位置附着维护架体，而附着式升降脚手架即爬架，恰好给现在的建筑施工特别是高层建筑施工提供了一个安全、高效、便捷的防护装备。
组合铝合金模板具有强度高、自重轻、不易产生变形、施工操作方便快捷等优势，可根据前期图纸优化设计附带大部分二次结构配件，深受建筑行业施工人员的推崇与喜爱；附着式升降脚手架附着于工程结构上，依靠自身的升降设备和装置随着工程结构施工进度逐层升降，相比于传统悬挑钢管脚手架，附着式升降脚手架防护更加安全可靠、更到位，外观整齐紧凑。
关键词：房建工程；穿插施工；爬架+铝模；要点控制引言近年来，我国出台了许多建筑工程施工规范，以确保高层建筑的施工质量、保证施工安全、提高施工效率，但施工技术水平还有待提高。
新时期“铝模+爬架”模式已经在部分一二线城市推广。
1在高层建筑施工中应用“铝模+爬架+穿插施工”的意义 1.1提高施工效率采用“铝模+爬架”模式，可进一步提高高层建筑的整体施工技术。
该技术最大的优点是缩短工期，主要表现为施工操作简单、组装方便、不需要机械设备。
从现场管理的角度来看，全混凝土体系使结构一体化，从而减少相关工序、缩短工期。
铝模板具有快速拆卸的特点，仅用两套铝模板即可满足一栋楼的施工要求，而且铝模板拆卸简单，人力即可完成搬运、装配和拆卸。
1.2改善建筑性能铝模板爬架全混凝土外墙施工优势明显。
（1）整体性方面，外墙混凝土结构和钢筋混凝土结构填充墙提高了建筑结构整体性，并进一步提高了结构的抗震性。
（2）结构抗渗性方面，由于混凝土本身具有较好的抗渗、防水性能，加之钢筋混凝土与砌体膨胀系数存在一定差异，因此，填充墙和外墙结构采用同一材质，可以降低热胀冷缩引起的内应力，从而提高结构的抗渗性能。
铝模+全砼外墙+爬架(穿插施工案例分享)-袁文亮
铝模+全砼外墙+爬架(穿插施工案例分享)-袁文亮铝模+全砼外墙+爬架，这三样东西可是建筑工地上的“三大法宝”啊！今天，我就来给大家分享一下我亲眼所见的穿插施工案例，让大家看看这三大法宝是如何神奇地发挥作用的。
话说有一天，我去参观了一个正在建设中的大楼项目。
这个项目采用了铝模+全砼外墙+爬架的施工方式，让我大开眼界。
让我来给大家介绍一下铝模。
铝模就是用铝合金材料制作的模具，它的特点是重量轻、强度高、拆装方便。
在施工过程中，铝模可以直接放在混凝土表面，形成一个坚固的模板，这样就可以避免传统木模在拆除时对混凝土结构的破坏。
而且，铝模的使用寿命还很长，一般可以达到50年以上，真是物超所值啊！我们来看看全砼外墙。
全砼外墙就是整个建筑物的外墙都采用混凝土浇筑而成。
这种外墙具有很好的保温性能和防水性能，而且还可以根据设计要求制作各种造型。
在施工过程中，混凝土需要经过一段时间的养护才能达到设计强度，所以这段时间内是不能进行装修和入住的。
不过，大家不用担心，现在的混凝土养护技术已经非常先进了，可以在较短的时间内达到设计强度，大大缩短了工期。
我们来说说爬架。
爬架就是一种搭建在建筑物外围的起重设备，它可以在施工过程中支撑着建筑物的外墙结构，让工人在上面进行作业。
有了爬架，工人们就可以像猴子一样在高楼上自由穿梭，大大提高了施工效率。
而且，爬架还可以根据建筑物的结构和高度进行调整，非常灵活。
这个大楼项目的施工现场简直就是一个繁忙的小社会。
铝模、全砼外墙和爬架相互配合，形成了一个高效、安全、环保的施工体系。
这些设备的使用也需要严格的管理和技术要求，否则就会造成安全隐患。
在施工现场，我们经常可以看到各种警示标语和安全提示，提醒工人们注意安全。
铝模、全砼外墙和爬架这三大法宝为建筑行业带来了革命性的变化。
它们不仅提高了施工效率，降低了工程成本，还保证了建筑物的质量和安全性。
我相信，随着科技的不断进步，未来的建筑行业一定会更加美好！。
爬架外墙穿插施工各工序详细时间节点安排
爬架外墙穿插施工各工序详细时间节点安排
爬架外墙穿插施工各工序详细时间节点安排
1、各层工作内容中加粗的工序均为关键线路，必须在规定的时间节点内完成；非关键线路工序可适当调整，但必须在第五天爬架提升前完成。
2、如有关键线路工序延误，应尽量在后续工序中调节追赶。
无论是否追赶成功，后续各工序的持续时间不得延误。
3、每天除对当天工序进行过程监控及检查完成情况外，还应及时安排确认后两天各工种、工序所需的劳动力、材料及工具。
4、过程中出现的问题应主动、及时、努力解决，在各自层面无法解决的情况下，必须在可控的时间范围内及时反馈。
爬架外墙砌体穿插施工工艺
N-3
外墙砌体施工
外架爬升
N-4
施工电梯距离外架位置
（施工电梯预先定位，单独设置挑架。 优点：可直接上升到作业层）
尺寸以 实际为
准
施工电梯位置安装示意图 （优点：可直接上升到作业层）
穿插施工优点: 1、降低外墙作业安 全风险
2、减少外架工程量， 符合两提一减
3、穿插施工，有序， 人少，无抢工
4、外立面干净、清 爽
爬架+外墙砌体穿插施工工艺
2014-12-10
本文档后面有精心整理的常用PPT编辑图标，以提高工作效率
成功案例: 贵阳万科城
楼层工序穿插
楼层各工序施工进度
楼层号 第1天 第2天 第3天 第4天 第5天 第6天
结构施工（带外墙构造柱）
N
柱墙模板拆除
二次构件模板 二次构件混凝土
N-1
N-2
梁板模板拆除、转运 楼层清洁、放线 反坎模板、混凝土 植筋、砌体材料运输
装
N-3层
1. 防护栏杆安装 2. 安装卸料平台 3. 模板拆除 4. 清扫 5. 放线 6. 植筋 7. 二次混凝土结构施工 8. 砌体材料转运 9. 排水立管、消防立管、给水支管安
装
N-4层
1. 外墙Байду номын сангаас体施工 2. 外墙构造柱施工 3. 爬架上行
N-5层
1. 工完场清 2. 顶板找平腻子施工
• 高度：5层+1.5m防护栏杆
• 安全网：内衬钢丝网
• 砌体作业层：钢网脚手板层 间隔断满防护
2、垂直运输
• 卸料平台辅助 • 施工电梯上砌体作业层
3、挑防护
• 间距<30m，防止爬架 爬升过程中的高空坠物
爬架安装工艺流程及安装注意事项
爬架安装工艺流程及安装注意事项一、爬架安装工艺流程：1.制定安装计划：根据项目要求和实际情况，制定爬架安装的计划，包括施工图纸的准备、材料的购买、人员的组织等。
2.环境准备：对施工现场进行清理和整理，确保施工环境整洁、有序，并为爬架的安装做好准备。
3.安装基础：根据设计图纸要求，进行基础的施工，包括定位、挖土、浇筑混凝土等。
确保基础牢固、平整。
4.安装立柱：按照设计图纸的位置要求，先进行立柱的安装。
立柱要根据要求放在基础上，在每个柱子的底部设置螺栓固定，同时使用水平仪对立柱进行垂直校验。
5.安装横梁：立柱安装完成后，安装横梁。
横梁要根据设计图纸的要求进行安装，需要使用螺栓将横梁固定在立柱上。
6.安装脚手架板：根据设计图纸和实际需要，将脚手架板安装在横梁上，确保脚手架板的平整和牢固，同时板与板之间的间隙应与设计要求相符。
7.安装水平杆和斜杆：根据设计图纸，安装水平杆和斜杆，这些杆件能够增加爬架的稳定性。
8.安装附属设备：根据具体项目需求，安装爬梯、安全带、栏杆等附属设备，确保工人的安全作业。
9.进行检验和调整：安装完成后，进行爬架的检验和调整，保证爬架的稳定性和安全性。
10.完善防护措施：在爬架安装工程完成后，根据法律和相关规定，进行相关的安全标志和警示标识设置，确保工人的安全。
二、爬架安装注意事项：1.施工前要对爬架安装的位置和材料进行确认，确保符合设计图纸的要求。
2.爬架安装必须由具备相应单项或综合工程爬架安装资质的企业进行。
3.在爬架操作现场，要按照相关安全规范和标准操作，严禁无证上岗、违规操作等。
4.对爬架的材料要进行检验，确保其质量合格，使用前要对材料进行分类和标识。
5.爬架的基础要做好，确保其牢固、平整，承重功能达到设计要求。
6.立柱的固定要牢固，使用螺栓固定，同时进行垂直校验，使其保持垂直状态。
7.横梁的安装要符合设计要求，使用螺栓进行固定，确保其平整和稳固。
8.爬架板的安装要严格按照设计要求进行，板与板之间的间隙要符合要求，避免安装不平整造成的不安全隐患。
外墙爬架施工方案
外墙爬架施工方案目录一、内容描述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.1 背景与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 1.2 目的与适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．51.3 方案编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5二、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 工程基本情况介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 2.2 建筑结构特点分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．82.3 现有施工条件概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8三、外墙爬架选型与设计原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．103.1 爬架类型选择依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.2 结构设计要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.3 安全性、经济性及可操作性考量．．．．．．．．．．．．．．．．．．．．．．．．．．13四、施工准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．154.1 材料设备采购计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 4.2 施工现场布置规划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．174.3 人员培训与安全交底．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19五、外墙爬架安装施工流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．205.1 基础处理与定位．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．215.3 爬架安装就位．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24 5.4 管道连接与附件安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 5.5 挂载外挂板与装饰装修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．265.6 检查与验收．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27六、施工技术与操作要点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．296.1 爬架安装施工工艺流程详解．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 6.2 关键施工操作技巧与注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．306.3 施工过程中常见问题及预防措施．．．．．．．．．．．．．．．．．．．．．．．．．．31七、安全管理与文明施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．337.1 安全防护设施设置要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34 7.2 消防安全措施安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 7.3 环境保护措施落实情况检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．367.4 应急预案制定与演练．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．37八、进度计划与资源保障．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．388.1 进度计划安排与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 8.2 人力资源配置与协作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．40 8.3 材料供应与运输保障措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．428.4 质量控制手段及方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42九、质量控制与验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．449.1 工程质量目标设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44 9.2 质量控制点设置及监控措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．469.4 不合格项整改与验收记录管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．48一、内容描述外墙爬架施工方案是对建筑物外墙施工的一种技术方案，主要涉及到脚手架的搭建、安装、使用及拆除等过程。
铝模+爬架穿插施工工艺
江苏建筑2020年第4期(总第206期)0前言我国经济发展日新月异,随着国家城市化的稳步推进,城市用地日益紧张,高层住宅工程成为解决城市人口居住条件的重要方式,历年来其建设规模都占据着主导地位。
传统施工工艺下,高层住宅结构施工完成后再进行各专业施工,施工工效低,整体工期较长。
如何通过有效的组织来提高建造效率,缩短工期,是现代建造师正在研究和突破的课题之一,并且已成为目前国内工业化同步施工亟待解决的问题,高层住宅工程铝模穿插施工技术的研究和应用由此而生。
1项目介绍本工程总建筑面积约13.6万㎡,由6栋高层(31层、34层)、1栋商业和2层地下车库构成。
本工程6栋楼皆采用铝模+爬架穿插工艺。
2铝模穿插施工工艺前置条件2.1各专业设计一体化各专业包括水电(预留开槽部位等)、电梯(确定按钮盒留洞)、栏杆百叶、保温、外涂、门窗(附框尺寸及位置)、弱电(确定位置)、消防(确定消防箱位置,包括半埋还是全埋)等单位,深化前业主需组织各专业碰头,由总包单位和各专业单位就深化问题进行沟通(图1)。
铝模+爬架穿插施工工艺杨文涛(中建四局第六建设有限公司,江苏苏州215000)[摘要]随着国内建筑工程施工行业的产业化发展和产业化施工工艺的日渐成熟,传统的结构施工完成后再进行各专业的施工方式,工效低,整体工期较长,已经越来越不适用现代产业化建造领域。
文章介绍了铝模+爬架穿插施工工艺,主体结构施工时,后续工序就能够提前插入且分层进行施工,实现主体结构→外立面→室内各部位、各分项工程分层分段施工完成,能够明显起到降本增效的作用。
[关键词]铝模;穿插施工;缩短工期;降本增效[中图分类号]TU755.22[文献标志码]B [文章编号]1005-6270(2020)04-0087-04The Interspersed Construction Technology of Aluminum Mold +Climbing FrameYANG Wen-tao(China Construction Fourth Bureau Sixth Construction Co.,Ltd,Suzhou Jiangsu 215000China )Abstract :With the development of industrialization and industrialization of the domestic construction engineering construction industry,the traditional construction methods are completed after the completion of traditional structural construction.The work efficiency is low and the overall construction period is longer.suitable for modern industrial construction.This paper introduces the construction process of aluminum mold +climbing frame.During the construction of the main structure,the subsequent processes can be inserted in advance and layered for construction,realizing the main structure →facade →indoor parts,and pleted,can obviously play a role in reducing costs and increasing efficiency.Key words :aluminum mold;interspersed construction;shorten construction period;reduce cost and increaseefficiency[收稿日期]2020⁃01⁃03[作者简介]杨文涛,中建四局第六建设有限公司。
