KBZ5-400馈电开关常见故障与维修
KBZ5-400馈电开关常见故障与维修
开关维修前应先检查：高低压保险管，各插座连线是否有松动脱落现象，各部件是否牢固可靠，有无器件锈蚀，烧坏异味等现象。
1 送电后无电源，时间继电器SJ等不亮
原因分析：电源是否正常，保险是否烧坏
处理方法：1.检查2A的高压保险（如果2A总是爆，检查电源变压器是否烧坏）；
2.检查5A的保险（如5A保险总是爆，应找出合闸整流桥中击穿的二
极管）；
3检查220V开关电源电压，上面各J8线有无松动；
通电后时间继电器SJ灯不亮，断电后用电阻档检查120－33号线之
间，有电阻表明SJ线圈良好。
电阻无穷大表明SJ线圈烧毁，如以
上没有异常，检查33－22线之间电阻，电阻无穷大说明KM－1触
点烧坏，电阻为零表示良好。
2 开关送电后，保护器液晶屏出现蓝屏，白屏现象；
首先检查J8-保护器插头接线有无松动和接触不良
原因分析与
处理方法：1.保护器液晶屏受温度影；调整液晶屏上方的电位器直至液晶屏显
示正常；
2.保护器液晶屏烧坏；更换保护器；
3.开关电源供电不稳定；更换开关电源；
3 送电后显示FDBS或WSBS
原因分析：保护器内部或七星端了没有正常设置
处理方法：当设置FDBS或WSBS时，FDBS或WSBS应与212号线短接，方能起到风电或瓦斯的保护功能。
其保护其内部也应相应调整为常闭或常
开。
4 送电后会自动合闸
处理方法：检查QA出点是否短接：0.47微法是击穿
5 按合闸QA后不动作（无声音，即ZJ不吸合）
原因分析：J继电器不工作（比较常见），SJ时间继电器，KM－1接点是不是常闭，ZJ不吸合
处理方法：检查J继电器是否损坏，若时间继电器不工作检查其工作电路至
KM－1接点，ZJ继电器工作与否，各ZJ节点是否有接触不良现象
6 按合闸QA后ZJ吸合，但HT不吸合
原因分析：ZJ工作，也能听到吸合声音，但吸合线圈HT不工作，可能是合闸整
流桥二极管虚焊或脱落和中间继电器触点问题及HT线圈处理方法：检查二极管和中间继电器触点及HT线圈
7 按合闸QA后有吸合但不能保持
原因分析：有吸合动作说明HT回路问题
处理方法：检查整流桥各二极管有无虚焊，失压线圈是否正常，分闸按钮有无
短接，机械部分是否有磨损
8 按分闸按钮FA后不脱扣
原因分析：分励线圈是否烧坏，机械部分
处理方法：检查分励线圈是否正常，整流桥是否问题，机械部分是否有问题
9 电压或电流显示不正常
原因分析：变压器二次侧输出故障或电流互感器连线有无脱落,如果电压与实际
电压不符，可能是保护器未进行电压校准，调整保护器“参数调整”菜单中的“电
压校准”即可。
10 漏电
送电后显示漏电锁
原因分析：首先，分析整个回路是否有二个或二以上的开关被误设为总开关，整个回路只能有一台总开关，否则会相互之间会判断漏电；若无
以上误设，如是总开关，应检查20微法电容可能击穿，若是分开
关，应检查2微法电容是否击穿
合闸时漏电跳闸
原因分析：首先检查负荷侧线电路是否过长，此时应适当提高零序电流
11 漏电试验不动作或顶总开关
检查107，FD，5.1K电阻，106到FD是否正常，三相电抗器到保护的中性点有无断开；
顶开关是应检查漏电延时是否高于总开关，正常情况下级开关低于上级开关延时。
〈附1〉保护器线组与功能
1：J5﹣的线号与漏电试验有关
2：J6﹣的线号与检测回路的电压／功率／电流有关
3：J7﹣的线号与合闸回路有关分励有关
4：J8﹣的线号与保护器电源有关
5：J11﹣的线号与上／下／确认／复位按钮有关
〈附2〉漏电检测原理漏电检测是利用附加直流原理（总开关）和零序电流方向性原理（分开关）
通过综保的设置J1触点的状态来设定总分开关
智能化综合保护器J6﹣4端输出直流48V电压…R2…R1…J1…KM3接点﹣三相电抗器SK ﹣负荷侧，形成直流检测回路
设置成分开关时，未合闸之前仍然利用附加直流检测负荷侧线路的负荷状况。
合闸之后，通过三相电抗器SK…J﹣1接点…J5﹣1,J5﹣7端子检测零序
电压。
综全保护器通过零序和零序电流的检测，判断故障线路，依次进
行选择性漏电保护。

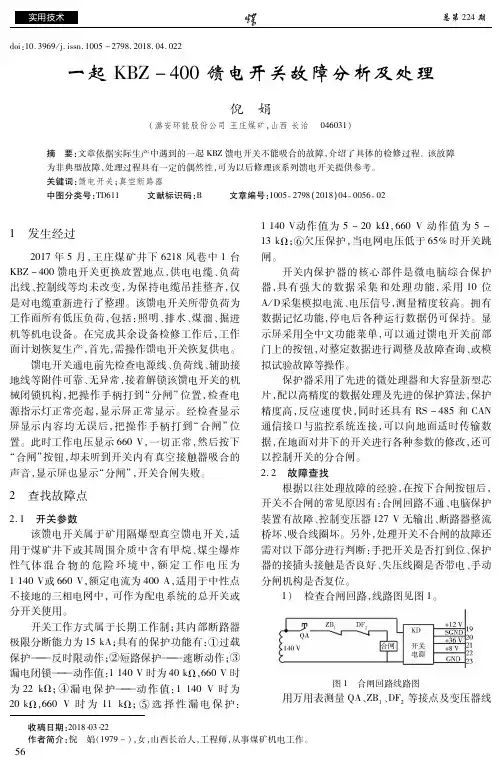

一起KBZ-400馈电开关故障分析及处理
收稿日期：２０１８?０３?２２作者简介：倪 娟（１９７９－），女，山西长治人，工程师，从事煤矿机电工作。
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０１８．０４．０２２一起ＫＢＺ－４００馈电开关故障分析及处理倪 娟（潞安环能股份公司王庄煤矿，山西长治 ０４６０３１）摘 要：文章依据实际生产中遇到的一起ＫＢＺ馈电开关不能吸合的故障，介绍了具体的检修过程。
该故障为非典型故障，处理过程具有一定的偶然性，可为以后修理该系列馈电开关提供参考。
关键词：馈电开关；真空断路器中图分类号：ＴＤ６１１ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０１８）０４?００５６?０２１ 发生经过２０１７年５月，王庄煤矿井下６２１８风巷中１台ＫＢＺ－４００馈电开关更换放置地点，供电电缆、负荷出线、控制线等均未改变，为保持电缆吊挂整齐，仅是对电缆重新进行了整理。
该馈电开关所带负荷为工作面所有低压负荷，包括：照明、排水、煤溜、掘进机等机电设备。
在完成其余设备检修工作后，工作面计划恢复生产，首先，需操作馈电开关恢复供电。
馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常，接着解锁该馈电开关的机械闭锁机构，把操作手柄打到“分闸”位置，检查电源指示灯正常亮起，显示屏正常显示。
经检查显示屏显示内容均无误后，把操作手柄打到“合闸”位置。
此时工作电压显示６６０Ｖ，一切正常，然后按下“合闸”按钮，却未听到开关内有真空接触器吸合的声音，显示屏也显示“分闸”，开关合闸失败。
２ 查找故障点２．１ 开关参数该馈电开关属于矿用隔爆型真空馈电开关，适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中，额定工作电压为１１４０Ｖ或６６０Ｖ，额定电流为４００Ａ，适用于中性点不接地的三相电网中，可作为配电系统的总开关或分开关使用。
开关工作方式属于长期工作制；其内部断路器极限分断能力为１５ｋＡ；具有的保护功能有：①过载保护———反时限动作；②短路保护———速断动作；③漏电闭锁———动作值：１１４０Ｖ时为４０ｋΩ，６６０Ｖ时为２２ｋΩ；④漏电保护———动作值：１１４０Ｖ时为２０ｋΩ，６６０Ｖ时为１１ｋΩ；⑤选择性漏电保护：１１４０Ｖ动作值为５～２０ｋΩ，６６０Ｖ动作值为５～１３ｋΩ；⑥欠压保护，当电网电压低于６５％时开关跳闸。
一起KBZ-400馈电开关故障分析及处理

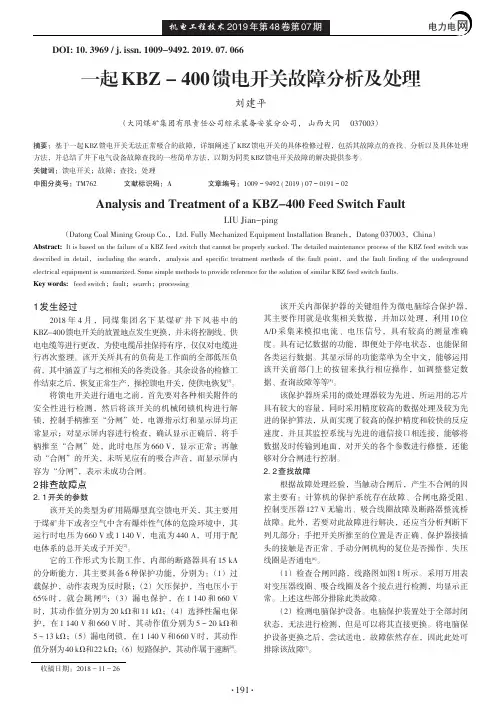

收稿日期：2018－11－26一起KBZ -400馈电开关故障分析及处理刘建平（大同煤矿集团有限责任公司综采装备安装分公司，山西大同037003）摘要：基于一起KBZ 馈电开关无法正常吸合的故障，详细阐述了KBZ 馈电开关的具体检修过程，包括其故障点的查找、分析以及具体处理方法，并总结了井下电气设备故障查找的一些简单方法，以期为同类KBZ 馈电开关故障的解决提供参考。
关键词：馈电开关；故障；查找；处理中图分类号：TM762文献标识码：A文章编号：1009－9492(2019)07－0191－02Analysis and Treatment of a KBZ-400Feed Switch FaultLIU Jian-ping（Datong Coal Mining Group Co.，Ltd.Fully Mechanized Equipment Installation Branch ，Datong 037003，China ）Abstract:It is based on the failure of a KBZ feed switch that cannot be properly sucked.The detailed maintenance process of the KBZ feed switch wasdescribed in detail ，including the search ，analysis and specific treatment methods of the fault point ，and the fault finding of the underground electrical equipment is summarized.Some simple methods to provide reference for the solution of similar KBZ feed switch faults.Key words:feed switch ；fault ；search ；processingDOI:10.3969/j.issn.1009-9492.2019.07.0661发生经过2018年4月，同煤集团名下某煤矿井下风巷中的KBZ-400馈电开关的放置地点发生更换，并未将控制线、供电电缆等进行更改，为使电缆吊挂保持有序，仅仅对电缆进行再次整理。
矿用KBZ-400型智能馈电应用及常见故障的处理方法
（ ６ ０ ０ ） 型智能真空馈 电开关 ， 投入井下使用 ， 该馈电开
关具 有欠 压 、 过载 、 短路 、 漏 电闭锁 、 漏 电保 护 、 选 择性
漏电保护 、 风电闭锁 、 瓦斯闭锁 、 高低压连锁及 电度计 量等功能 ，对矿井 的安全生产起 到了举足轻重的作
Ｋ Ｂ Ｚ 一 ４ ０ ０ ／ １ １ ４ ０ （ ６ ０ ０ ） 矿用 隔爆型智能真空馈 电开关
控制 回路对地电阻要求大于 １ ０ ０ Ｍｎ） 。③进行通电 实验 ， 主要检查 断路器 分 、 合是否灵敏可靠 ， 保护器 的各种参数显示是否正常。
当以上检查内容全部符合要求后 ， 即可签发“ 电
和预 防措 施 。
关键 词 ： 智能 型 馈 电开关 应 用 故 障处理 预 防措 施 中 图分类 号 ： Ｔ Ｄ ６ １ 文献标 识码 ： Ｂ 文章 编号 ： １ ６ ７ ４ — ８ ４ ９ ２ （ ２ ０ １ ３） ０ １ — ０ ４ １ — ０ ３
１ 概 述
Hale Waihona Puke 三相 电流 ， 系统电压 、 电网对地绝缘电阻及各种故障
显示 ， 并具备故障查询功能。②在开关不打开前门的
情 况 下 ，通 过 液 晶汉 显 中文 菜 单 ，实 现人 机 对 话 功 能， 实 现各 种保 护参 数 的整定 调整 。③具 有计 算机 通
讯接 口， 可远距离传输开关状态 、 电流 、 电压 ， 实现计
可外接远方分离按钮 ， 可组成系统使用 ， 也可单独使 用， 并有分 电、 瓦斯 电闭锁 、 超温报警 、 高低压连锁及 电度计量功能 ， 使用 Ｄ Ｓ Ｐ微处理器保护 ， 具有Ｒ Ｓ 一 ４ ８ ５
KBZ-400(200)馈电开关说明书(新式)
4.3.3电压设置
选中菜单【电压设置】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，
4.3.3.1额定电压设置
将光标移至子菜单【额定电压】，按“确定”键，进入修改界面
系统默认额定电流为660V，有1140V、660V可选。
将光标移至菜单【系统密码】，按“确定”键，进入修改界面
配合““向上”、“向下”和“确定”等按键修改密码后，出厂时密码设置为“0000”，未经主管部门同意请勿随意改动。
4.3.6现场试验
选中菜单【现场试验】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，
4.3.6.1电流试验
将光标移至菜单【电流试验】，按“确认”键进入电流试验。电流试验显示如下：
****V
一般整定为380V、660V或1140V
6
欠压比值
*.***Ue
可调，默认为
7
欠压动作
****S
可设定为1S、3S或5S
8
过压比值
*.***Ue
可调，默认为
9
过压动作
****S
可设定为1S、3S或5S
10
漏电电阻
***KΩ
指漏电动作允许上限值
11
漏电延时
*****mS
作总开关时一般设定350mS，分开关为30mS
IB校正值＝实际电流值/显示值
IC校正值
IC校正值＝实际电流值/显示值
电压设置
额定电压
可整定为380V、660V、1140V
欠压比值
可任意整定，默认为额定电压倍
欠压延时
默认为关闭，可整定为所需时间

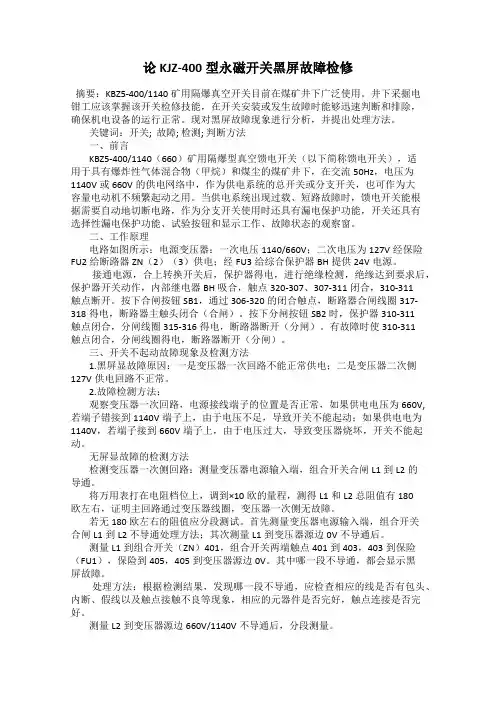

论KJZ-400型永磁开关黑屏故障检修
论KJZ-400型永磁开关黑屏故障检修摘要：KBZ5-400/1140矿用隔爆真空开关目前在煤矿井下广泛使用。
井下采掘电钳工应该掌握该开关检修技能，在开关安装或发生故障时能够迅速判断和排除，确保机电设备的运行正常。
现对黑屏故障现象进行分析，并提出处理方法。
关键词：开关; 故障; 检测; 判断方法一、前言KBZ5-400/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关），适用于具有爆炸性气体混合物（甲烷）和煤尘的煤矿井下，在交流50Hz，电压为1140V或660V的供电网络中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。
当供电系统出现过载、短路故障时，馈电开关能根据需要自动地切断电路，作为分支开关使用时还具有漏电保护功能，开关还具有选择性漏电保护功能、试验按钮和显示工作、故障状态的观察窗。
二、工作原理电路如图所示：电源变压器：一次电压1140/660V；二次电压为127V经保险FU2给断路器ZN（2）（3）供电；经FU3给综合保护器BH提供24V电源。
接通电源，合上转换开关后，保护器得电，进行绝缘检测，绝缘达到要求后，保护器开关动作，内部继电器BH吸合，触点320-307、307-311闭合，310-311触点断开。
按下合闸按钮SB1，通过306-320的闭合触点，断路器合闸线圈317-318得电，断路器主触头闭合（合闸）。
按下分闸按钮SB2时，保护器310-311触点闭合，分闸线圈315-316得电，断路器断开（分闸）。
有故障时使310-311触点闭合，分闸线圈得电，断路器断开（分闸）。
三、开关不起动故障现象及检测方法1.黑屏显故障原因：一是变压器一次回路不能正常供电；二是变压器二次侧127V供电回路不正常。
2.故障检测方法：观察变压器一次回路，电源接线端子的位置是否正常，如果供电电压为660V,若端子错接到1140V端子上，由于电压不足，导致开关不能起动；如果供电电为1140V，若端子接到660V端子上，由于电压过大，导致变压器烧坏，开关不能起动。
KBZ型馈电开关常见问题解决办法
KBZ型馈电开关（华荣）常见问题解决办法及注意事项一、馈电开关未合闸前做漏电闭锁试验，试验电阻显示值偏小（小于6KΩ），漏电试验不动作或者不灵敏。
解决方法：将“工厂菜单”中的“各项微调”下的“漏电微调”的漏电微调系数进行调整（正常值在27--32），该值更改后，需要返回首界面重新进行漏电闭锁试验（开关分闸状态），如试验电阻显示值为6KΩ即可，否则重新对漏电微调系数进行调整，确保将试验电阻显示值为6KΩ为止。
二、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均大于“工厂菜单”中的“零序电压”和“零序电流”的设定值，而选择性漏电不动作。
解决方法：将保护器Un脚和Io脚的两根细线（K4线和22#线）进行调换。
三、对于分开关而言，按动“漏电试验”按钮时，在“操作员菜单”的“实时显示”窗口中观察的显示值（零序电压和零序电流）均无任何变化，选择性漏电不动作。
解决方法：1、检查保护器Un脚、Uo脚和Io脚是否分别与K4线、51#线和22#线进行有效连接（虚接，需要拆掉后进行检查后重新压接）。
2、检查零序电压和零序电流的检测元器件（三相电抗器、磁放大器、零序电流互感器）。
对于三相电抗器而言，三相线分别对中性点（41#线）的电阻值约1.3KΩ左右；对于磁放大器而言，输入端（41#线和39#线）电阻值约200Ω左右，输出端（K4线和49#线）电阻值约3Ω左右；对于零序电流互感器而言，输出（两根细线K4线和22#线）之间的的电阻值约20Ω左右。
四、一台总开关下的每台分开关做选择性漏电试验时，各分开关显示的零序电压值偏小（1.5V以下）。
解决方法：将总开关的组容吸收器的中性点（电阻侧公共点）接地即可。
五、移动变电站下开关上电后，低压侧保护箱显示绝缘值偏低（小于200KΩ）。
解决方法：1、检查下级开关负荷侧绝缘值状况（检查接头状况、主回路是否潮湿、主电缆有无破损、下级开关电源侧有无问题）。
KBZ5-400馈电开关常见故障与维修
开关维修前应先检查：高低压保险管，各插座连线是否有松动脱落现象，各部件是否牢固可靠，有无器件锈蚀，烧坏异味等现象。
1 送电后无电源，时间继电器SJ等不亮原因分析：电源是否正常，保险是否烧坏处理方法：1.检查2A的高压保险（如果2A总是爆，检查电源变压器是否烧坏）；2.检查5A的保险（如5A保险总是爆，应找出合闸整流桥中击穿的二极管）；3检查220V开关电源电压，上面各J8线有无松动；通电后时间继电器SJ灯不亮，断电后用电阻档检查120－33号线之间，有电阻表明SJ线圈良好。
电阻无穷大表明SJ线圈烧毁，如以上没有异常，检查33－22线之间电阻，电阻无穷大说明KM－1触点烧坏，电阻为零表示良好。
2 开关送电后，保护器液晶屏出现蓝屏，白屏现象；首先检查J8-保护器插头接线有无松动和接触不良原因分析与处理方法：1.保护器液晶屏受温度影；调整液晶屏上方的电位器直至液晶屏显示正常；2.保护器液晶屏烧坏；更换保护器；3.开关电源供电不稳定；更换开关电源；3 送电后显示FDBS或WSBS原因分析：保护器内部或七星端了没有正常设置处理方法：当设置FDBS或WSBS时，FDBS或WSBS应与212号线短接，方能起到风电或瓦斯的保护功能。
其保护其内部也应相应调整为常闭或常开。
4 送电后会自动合闸处理方法：检查QA出点是否短接：0.47微法是击穿5 按合闸QA后不动作（无声音，即ZJ不吸合）原因分析：J继电器不工作（比较常见），SJ时间继电器，KM－1接点是不是常闭，ZJ不吸合处理方法：检查J继电器是否损坏，若时间继电器不工作检查其工作电路至KM－1接点，ZJ继电器工作与否，各ZJ节点是否有接触不良现象6 按合闸QA后ZJ吸合，但HT不吸合原因分析：ZJ工作，也能听到吸合声音，但吸合线圈HT不工作，可能是合闸整流桥二极管虚焊或脱落和中间继电器触点问题及HT线圈处理方法：检查二极管和中间继电器触点及HT线圈7 按合闸QA后有吸合但不能保持原因分析：有吸合动作说明HT回路问题处理方法：检查整流桥各二极管有无虚焊，失压线圈是否正常，分闸按钮有无短接，机械部分是否有磨损8 按分闸按钮FA后不脱扣原因分析：分励线圈是否烧坏，机械部分处理方法：检查分励线圈是否正常，整流桥是否问题，机械部分是否有问题9 电压或电流显示不正常原因分析：变压器二次侧输出故障或电流互感器连线有无脱落,如果电压与实际电压不符，可能是保护器未进行电压校准，调整保护器“参数调整”菜单中的“电压校准”即可。
KBZ-400真空智能断电器的原理、注意事项及常见故障排除
KBZ-400真空智能断电器的原理、注意事项及常见故障排除1. 原理KBZ-400真空智能断电器是一种用于保护电力设备的断电保护装置。
其工作原理如下：- 真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。
真空断路器由真空瓶、弹簧机构和触头组成。
当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。
真空断路器：KBZ-400真空智能断电器采用真空断路器作为主要的断电保护装置。
真空断路器由真空瓶、弹簧机构和触头组成。
当电力设备发生过载或短路时，真空断路器能够迅速切断电路，保护电力设备免受损坏。
- 智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。
当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。
智能控制单元：KBZ-400真空智能断电器还配备了一个智能控制单元，用于监测电力设备的电流和电压。
当电流或电压超过设定的阈值时，智能控制单元会发送信号给真空断路器，触发断电保护机制。
2. 注意事项在安装和使用KBZ-400真空智能断电器时，需要注意以下事项：- 安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。
同时，确保安装位置通风良好，避免过热或受潮。
安装位置：将KBZ-400真空智能断电器安装在离电力设备近的位置，以便迅速切断电路。
同时，确保安装位置通风良好，避免过热或受潮。
- 维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。
在检修过程中，务必切断电源并进行安全操作。
维护与检修：定期对KBZ-400真空智能断电器进行维护和检修，清洁断路器的接触面，确保其正常工作。
在检修过程中，务必切断电源并进行安全操作。
- 防止外界干扰：避免将KBZ-400真空智能断电器安装在强电磁场或强振动的环境中，以免影响其正常工作。
KBZ-400常见故障分析处理
KBZ-400常见故障分析及处理1.送电后显示屏不亮故障原因分析及处理（1）主回路无电，检查上级电源，重新送电（2）万能转换开关SW5损坏，重新更换（3）保险F0损坏，更换保险（4）变压器BT1损坏，更换变压器（5）显示屏插头没插好或显示屏坏，检查并处理显示屏插头，更换显示屏2.送电后，按下启动按钮无反应（1）智能保护器损坏，更换保护器（2）断路器损坏，更换断路器（3）1、控制回路保险F1损坏，更换保险；2、控制回路的整流桥坏，更坏整流桥；3、合闸电磁铁坏，更换合闸电磁铁（4）时间继电器损坏，更换时间继电器（5）中间继电器HZ损坏，更换继电器（6）先导回路没导通：1、合闸按钮坏，更换按钮；2、闭锁继电器接点不通，检查处理；3、F2、F3、F4损坏，逐一排查更换（7）综合控制器保险、继电器坏，检查处理更换3.开关启动后不能停止（1）分闸按钮损坏，更换分闸按钮（2）断路器损坏，更换断路器（3）KDB保护器损坏，更换保护器（4）分励线圈坏或行程不合适，检查处理（5）断路器行程开关分励回路接点不通，检查处理4.显示漏电闭锁故障（1）主回路漏电，检查主回路负载，排除漏电（2）漏试按钮损坏，更换漏试按钮（3）智能综合保护器损坏，更换保护器（4）负荷侧线路设备有漏电现象或接地线与接线柱触碰，检查摇测线路逐一排除，接地线接线工艺符合标准5.过流、短路不跳闸（1）电流互感器损坏，更换电流互感器（2）智能综合保护器损坏，更换保护器（3）断路器机构卡滞，检查处理（4）分励线圈坏，检查并处理6.漏电试验不跳闸（1）漏试按钮损坏，更换漏试按钮（2）智能保护器损坏，更换保护器（3）中间继电器ZJ2损坏，更换中间继电器（4）保护器损坏，更换保护器（5）试验电阻坏、接触不好，检查更换试验电阻（6）接地线不通，检查确保接地线完好（7）接地阻值过大，降低接地电阻7.显示欠压故障（1）主回路电压过低，检查主回路，重新送电（2）变压器一次侧电压等级选择错误，重新连接8.启动后不自保（1）断路器机械结构损坏，更换断路器（2）手动分闸按钮没有弹出或弹出不到位，检查处理（3）无压线圈不带电或行程不合适，检查处理。
一起KBZ-400馈电开关故障分析及处理
收稿日期:2018-03-22作者简介:倪 娟(1979-),女,山西长治人,工程师,从事煤矿机电工作。
doi:10.3969/j.issn.1005-2798.2018.04.022一起KBZ -400馈电开关故障分析及处理倪 娟(潞安环能股份公司王庄煤矿,山西长治 046031)摘 要:文章依据实际生产中遇到的一起KBZ 馈电开关不能吸合的故障,介绍了具体的检修过程。
该故障为非典型故障,处理过程具有一定的偶然性,可为以后修理该系列馈电开关提供参考。
关键词:馈电开关;真空断路器中图分类号:TD611 文献标识码:B 文章编号:1005-2798(2018)04-0056-021 发生经过2017年5月,王庄煤矿井下6218风巷中1台KBZ -400馈电开关更换放置地点,供电电缆、负荷出线、控制线等均未改变,为保持电缆吊挂整齐,仅是对电缆重新进行了整理。
该馈电开关所带负荷为工作面所有低压负荷,包括:照明、排水、煤溜、掘进机等机电设备。
在完成其余设备检修工作后,工作面计划恢复生产,首先,需操作馈电开关恢复供电。
馈电开关通电前先检查电源线、负荷线、辅助接地线等附件可靠、无异常,接着解锁该馈电开关的机械闭锁机构,把操作手柄打到“分闸”位置,检查电源指示灯正常亮起,显示屏正常显示。
经检查显示屏显示内容均无误后,把操作手柄打到“合闸”位置。
此时工作电压显示660V,一切正常,然后按下“合闸”按钮,却未听到开关内有真空接触器吸合的声音,显示屏也显示“分闸”,开关合闸失败。
2 查找故障点2.1 开关参数该馈电开关属于矿用隔爆型真空馈电开关,适用于煤矿井下或其周围介质中含有甲烷、煤尘爆炸性气体混合物的危险环境中,额定工作电压为1140V 或660V,额定电流为400A,适用于中性点不接地的三相电网中,可作为配电系统的总开关或分开关使用。
开关工作方式属于长期工作制;其内部断路器极限分断能力为15kA;具有的保护功能有:①过载保护———反时限动作;②短路保护———速断动作;③漏电闭锁———动作值:1140V 时为40kΩ,660V 时为22kΩ;④漏电保护———动作值:1140V 时为20kΩ,660V 时为11kΩ;⑤选择性漏电保护:1140V 动作值为5~20kΩ,660V 动作值为5~13kΩ;⑥欠压保护,当电网电压低于65%时开关跳闸。
