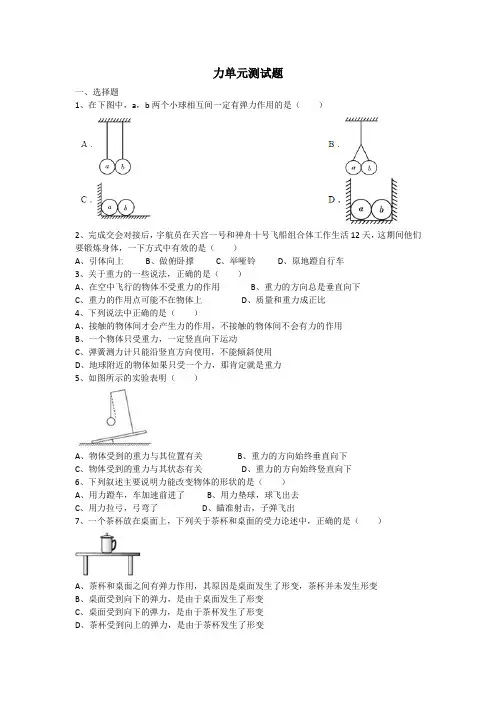

力单元测试题一、选择题1、在下图中，a，b两个小球相互间一定有弹力作用的是（）2、完成交会对接后，宇航员在天宫一号和神舟十号飞船组合体工作生活12天，这期间他们要锻炼身体，一下方式中有效的是（）A、引体向上B、做俯卧撑C、举哑铃D、原地蹬自行车3、关于重力的一些说法，正确的是（）A、在空中飞行的物体不受重力的作用B、重力的方向总是垂直向下C、重力的作用点可能不在物体上D、质量和重力成正比4、下列说法中正确的是（）A、接触的物体间才会产生力的作用，不接触的物体间不会有力的作用B、一个物体只受重力，一定竖直向下运动C、弹簧测力计只能沿竖直方向使用，不能倾斜使用D、地球附近的物体如果只受一个力，那肯定就是重力5、如图所示的实验表明（）A、物体受到的重力与其位置有关B、重力的方向始终垂直向下C、物体受到的重力与其状态有关D、重力的方向始终竖直向下6、下列叙述主要说明力能改变物体的形状的是（）A、用力蹬车，车加速前进了B、用力垫球，球飞出去C、用力拉弓，弓弯了D、瞄准射击，子弹飞出7、一个茶杯放在桌面上，下列关于茶杯和桌面的受力论述中，正确的是（）A、茶杯和桌面之间有弹力作用，其原因是桌面发生了形变，茶杯并未发生形变B、桌面受到向下的弹力，是由于桌面发生了形变C、桌面受到向下的弹力，是由于茶杯发生了形变D、茶杯受到向上的弹力，是由于茶杯发生了形变8、如图所示，小刚发现，学校的欢迎展牌经常被风吹倒，于是他提出的一些防止展牌被吹倒的措施，你认为合适的是（ ）A 、将展牌的支架做的更高些B 、在展牌的中空支架的下部灌些沙子C 、选用密度小的材料来做展牌，使展牌更轻些D 、将展牌支架之间的夹角做的更大一些9、如图所示，将足球放在一块长木板上，木板和足球均发生了弹性形变，关于它们的弹力的情况，以下说法正确的是（ ）A 、木板受到的压力就是木板产生的弹力B 、足球产生的弹力作用在足球上C 、木板形变是由于木板产生弹力造成的D 、足球产生的弹力就是足球对木板的压力10、甲、乙两同学质量之比为10:9，甲同学重588N ，则乙同学身体质量和重力分别是（ ）A 、529.2kg ，529.2NB 、54kg ，588NC 、54kg ，529.2ND 、66.7kg ，653.3N11、关于弹簧测力计的使用及原理，下列说法不正确的是（ ）A 、使用弹簧测力计时应该先调零B 、使用弹簧测力计时必须使其沿竖直方向C 、使用过程中，弹簧、指针不能与外壳有摩擦D 、在弹性限度内，弹簧受到的拉力越大，弹簧的伸长量就越长12、比较图所示两个力的大小，可得出的结论是（ ）A 、21F F >B 、21F F <C 、21F F =D 、条件不足，无法判断二、填空题13、踢毽子是人们喜爱的一项体育运动。
物理初二下第一章练习题
物理初二下第一章练习题（一）1. 以下哪个选项不属于力的表现形式？（）A. 母亲的劝告B. 自行车行驶C. 蒸汽机车牵引火车D. 石头抛出后沿抛物线运动2. 一个人在月球上跑步，他跑得很快，但他感到比在地球上慢。
这是因为（）A. 月球的重力大B. 月球的重力小C. 月球的空气稀薄D. 月球的气温低3. 食物被人吃进口中后进行摩擦、咀嚼，其中所产生的摩擦力对食物的可以实现以下哪种运动形式之一？（）A. 匀速直线运动B. 加速直线运动C. 匀速曲线运动D. 加速曲线运动4. 以下哪种说法是正确的？（）A. 物体的质量越大，所受重力越大B. 物体的质量越小，所受重力越小C. 物体的重量与所受重力成正比D. 物体的重量与所受重力成反比（二）1. 在同一媒质中传播速度最大的是（）A. 水波B. 声波C. 光波D. 音波2. 光是以怎样的方式传播的？（）A. 反射传播B. 干扰传播C. 折射传播D. 弯曲传播3. 以下哪种现象与光传播无关？（）A. 折射B. 反射C. 干扰D. 散射4. 以下哪种现象可以通过直线传播的光解释？（）A. 衬衫穿透光的现象B. 课桌上的书籍能看见的现象C. 斑马线上的白色矩形反光的现象D. 水中的物体能看清的现象（三）1. 下面哪种变化不属于物质的物理变化？（）A. 水从液态变为固态B. 纸烧成灰烬C. 木头烧成木炭D. 水蒸发成水蒸气2. 物质的哪些性质是可以通过观察物质的物理变化得出的？（）A. 物质的凝固点B. 物质的硬度C. 物质的可燃性D. 物质的化学稳定性3. 物质的密度与什么有关？（）A. 它的化学物质B. 它的质量和体积C. 它的形状和大小D. 它的颜色和透明度4. 按照物质的性质，可以把它们分为什么三类？（）A. 具有质量的、具有大小的、具有颜色的B. 液体、固体、气体C. 有机物、无机物、生物D. 矿物、动物、植物【解析】（一）1. D. 石头抛出后沿抛物线运动解析：力的表现形式包括物体运动、形状变化或能量转移等。
初二物理下册第1章练习题
初二物理下册第1章练习题一、选择题1. 以下各式单位中，属于国际单位制（SI）中的基本单位的是：A. 摆度B. 匹C. 卢D. 米2. 将10千克改为吨的数值是：A. 0.01B. 0.1C. 1D. 103. 下列颜色中，折射率最小的是：A. 绿色B. 黄色C. 红色D. 蓝色4. 将大小写字母A、a的书写方式表示为物理量，则它们属于同一个：A. 向量B. 标量C. 矩阵D. 张量5. 将15 cm换算为千米的数值是：A. 0.000015B. 0.00015C. 0.0015D. 0.015二、填空题1. 标准国际单位制（SI）中，力的单位是______。
2. 速度的SI单位是______。
3. 光的速度在真空中的数值约为______光速。
4. 在太空中，物体的质量跟地球上比较会______。
5. 速度的大小受到______和______两个因素的影响。
三、解答题1. 请简要解释国际单位制（SI）及其重要性。
2. 什么是力？列举三种产生力的方式。
3. 请解释什么是速度？速度与速度的方向有何关系？4. 计算并写出下列物理量的数值和单位：A. 质量：25克B. 长度：3.5厘米C. 时间：2小时20分钟D. 速度：150米/秒四、应用题小明开车时以10.0米/秒的速度行驶，行驶时间为3600秒。
求小明行驶的距离。
五、综合题小明和小红比赛用时进行快速打字。
小明在5分钟内打了350个字，小红在10分钟内打了550个字。
请分别计算小明和小红的打字速率（字/秒）。
原文答案：一、选择题1. D. 米2. C. 13. C. 红色4. B. 标量5. A. 0.000015二、填空题1. 牛顿(N)2. 米/秒(m/s)3. 约为 300,000,0004. 不变5. 路程和时间三、解答题1. 国际单位制（SI）是国际通用的计量单位制度，用于规定和统一科学技术中各种物理量的计量单位。
它的重要性在于提供了一种统一的标准，使各国在科学和工程领域能够进行精确的测量和交流。
八年级物理下册第一章《力》综合测试卷
八年级物理下册第一章《力》综合测试卷1.在力的作用过程中，正确的说法是D，一定既有受力物体，又有施力物体，离开物体谈不上作用，就没有力了。
2.托起一枚大头针所用的力最接近1N，选项C正确。
3.进站的火车受阻力缓缓停下的力的作用效果与其它三个不同类，选项B正确。
4.下列说法中错误的是D，只有相互接触的物体才会产生力的作用。
5.游泳运动员用手和脚向后推水，于是运动员就前进。
正确的说法是B，手和脚对水有一个推力，方向向后，则水对手和脚就有一个方向向前的推力。
6.“以卵击石”，石头没有损伤而鸡蛋破了，其中的道理是B，鸡蛋受到的力比石头受到的力大。
7.正确的说法是A，物体发生形变，一定受到力的作用。
8.正确的说法是C，压缩的弹簧能产生弹力。
9.正确的说法是B，弹簧测力计上的最大刻度值就是它的最大测量值。
10.正确的观点是A，弹力仅仅是形变的物体要恢复原状时，对跟它接触的物体力吸引力。
C。
当使用弹簧拉力器进行身体锻炼时，弹簧拉力器上的弹簧数量越多，拉力越大，产生的弹力就越小。
D。
在撑杆跳高比赛中，运动员利用撑杆的弹性形变来跳高。
11.通过观察弹簧测力计的刻度，我们可以发现它们是均匀的。
如果我们自制一个弹簧测力计，当弹簧原长为5cm时，当弹簧受到5N的拉力时，弹簧会伸长0.5cm。
因此，当弹簧的长度变为7cm时，所受的外力大小应该是20N。
12.如果甲的重量为40N，而甲和乙的质量之比为2:3，则乙的质量为60kg。
13.处于静止状态的重垂线一定与竖直方向重合。
14.正确的是重力不随物体的位置变化而变化。
15.这个现象不能说明力的作用效果与力的作用点有关。
16.在月球上，人们可以轻易地将60kg的物体举起，但不能用指南针确定方向，听到月球车行驶发出的声音，或利用降落伞降落以确保安全落月。
17.为了测量XXX的一根头发能承受多大的力，最恰当的弹簧测力计应该是量程为1N，分度值为0.05N的那种。
18.图中表示物体所受重力方向的是D。
贵州师大附中人教版初中物理八年级下册第一章【力】经典测试卷(含答案)
考试范围：xxx；满分：***分；考试时间：100分钟；命题人：xxx 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．估测在实际生活中的应用十分广泛，下列所估测的数据中最接近实际的是（）A．人正常心跳一次的时间约为10s B．一名普通中学生所受重力约为50N C．一枚鸡蛋的质量约为50g D．普通住宅楼一层楼的高度约为4.5m 2．某同学在用已校零的弹簧测力计测量一物体的重力时，误将弹簧测力计倒置，物体挂在了拉环上，如图所示。
当物体静止时，弹簀测力计的指针正好对齐9N刻线，则该物体的重力（）A．一定等于11N B．一定等于9N C．一定小于9N D．一定大于11N 3．下列作图不正确的是（）A．静置在桌子上的书B．压在竖直墙面上的物块C．球静止在墙角处D．自由下滑的物体4．下面对一些数据的估计正确的是（）A．一个苹果的质量大约是1.5kgB．一个中学生的体重大约是500NC．课桌的高度大约是1.5mD．正常人的脉搏跳动一次的时间是10s5．对下列物理量的估计，较合理的是（）A．中考体育使用的单人跳绳，长度约为0.8mB．一个中学生的质量约为50kgC．一本初中物理课本的重力约为30ND．升国旗时，演奏一遍《中华人民共和国国歌》用时约为10min6．如图所示，人坐在小船上，在用力向前推另一艘小船时，人和自己坐的小船却向后移动。
对于该现象的描述，其中错误的是（）A．力能改变物体的运动状态B．物体间力的作用是相互的C．施力物体同时又是受力物体D．力的作用效果与力的作用点有关7．“新冠肺炎”疫情结束后，同学们都期盼举办体育艺术节。
假如失去重力，下列比赛项目：①100m 跑，②举重，③跳水，④铅球，将无法进行的是（）A．只有①②B．只有②③C．只有③④D．①②③④8．下列关于力的说法中正确的是（）A．有力的作用就一定有受力物体但可以没有施力物体B．力不能离开物体而独立存在C．两个物体只要相互接触，就-定有力的作用D．两个物体不相互接触，就一定没有力的作用9．如图所示，将足球放在一块长木板上，木板和足球均发生了弹性形变，关于它们弹力的情况，以下说法正确的是( )A．木板受到的压力就是木板产生的弹力B．足球产生的弹力作用在足球上C．木板形变是由于木板产生弹力造成的D．木板产生的弹力就是木板对足球的支持力10．为了探究弹簧受到的弹力F和弹簧伸长量x的关系，某同学选了A、B两根规格不同的弹簧进行测试，根据测得的数据绘出如图所示的图像。
深圳名星学校中学部人教版初中物理八年级下册第一章【力】测试卷(含答案)
考试范围：xxx；满分：***分；考试时间：100分钟；命题人：xxx 学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．下列数据中，最接近实际生活的是（）A．—个乒乓球的质量约为3g B．人的步行速度约为5m/sC．初中物理课本一页纸的厚度约为2mm D．一个中学生的重力为50N2．为了增强体质，每天锻炼一小时，同学们积极到户外参加体育活动。
下列活动所涉及力学知识的说法，正确的是（）A．发排球时手对排球的力大于排球对手的力B．投掷出去在空中飞行的实心球仍受推力作用C．篮球撞到篮板反弹回来说明力可以改变物体的运动状态D．篮球在空中飞行时不受重力的作用3．关于重力，下列说法不正确的是（）A．降低物体的重心，有助于提高物体的稳定程度B．物体的重心不一定在物体上C．重力的方向总是竖直向下D．物体的质量与所受的重力成正比4．下面对一些数据的估计正确的是（）A．一个苹果的质量大约是1.5kgB．一个中学生的体重大约是500NC．课桌的高度大约是1.5mD．正常人的脉搏跳动一次的时间是10s5．下列物理量估算不合理的是（）A．一个中学生的重力约500NB．人步行速度约10m/sC．人体的正常体温约37℃D．人体平均密度约1g/cm36．关于生活中的力学现象，下面解释错误的是（）A．玩具小车从向西运动变成向东运动一定是受到了力的作用B．饺子皮上捏出了漂亮的皱褶花边，是力改变了物体的形状C．“蜘蛛人”是靠他对自己的拉力攀爬高层建筑D．把鸡蛋往碗沿上磕的打蛋方式利用了力的作用是相互的7．如题图所示，2017年4月27日，天舟一号与天宫二号成功交会对接，天舟一号对天宫二号提供各种补给，下列说法正确的是（）A．货物在天宫二号舱内，不再受到重力的作用B．货物从地面运到天宫二号后，质量减小C．成功交会对接后，以天宫二号为参照物，天舟一号是运动的D．成功交会对接后，以地面为参照物，天舟一号是运动的8．如图所示，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示。
练习卷-初二物理下册第一章基础检测
初二物理下册第一章基础检测试题一、单选题(32分)1．(4分)如图所示，弹簧测力计的示数是（）A.4.3NB.4.3kgC.4.6ND.4.8N2．(4分)如图所示是小球所受重力的示意图，其中正确的是（）A.B.C.D.3．(4分)测一个大小为6N的力时，应选用最适当规格的弹簧测力计是（）A.量程为10N，分度值为0.2NB.量程为5N，分度值为0.1NC.量程为15N，分度值为0.5ND.上述都可以4．(4分)利用已调节好的弹簧测力计测量物体重量时，结果把弹簧测力计拉反了。
如图所示，其测量结果与实际相比（）A.重量偏大B.重量偏小C.重量相等D.无法确定5．(4分)用天平和弹簧测力计称量同一物体，把物体从地球拿到月球上称量时（）A.弹簧测力计的示数变小、天平称量结果不变B.天平、弹簧测力计测量结果都不变C.天平称量结果将变小，弹簧测力计的示数不变D.天平、弹簧测力计测量结果都变小6．(4分)如图所示，被吊着的空心的均匀球壳内装满了细沙，底部有一阀门，打开阀门让细沙慢慢流出的过程中，球壳与球壳内剩余细沙组成的系统的重心将会（）A.一直下降B.一直不变C.先下降后上升D.先上升后下降二、作图题(48分)7．(4分)如图，请画出木块所受重力的示意图。
8．(4分)请画出图中物体A所受重力G的示意图。
9．(4分)如图所示，请画出物体A所受重力的示意图。
10．(4分)作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
11．(4分)如图，重10N 的木块静止在斜面上，请画出木块受到重力的示意图。
12．(4分)图中的木块质量为5千克，在水平面上沿图示方向作匀速直线运动，请画出它所受重力的示意图。
14．(4分)如图所示在桌面上静止的不倒翁，其重心在图中虚线上，作出不倒翁的重心。
初二物理下册第一章基础检测试卷答案一、单选题1．【答案】C【解析】弹簧测力计是测量力的大小的工具，力的单位是N，kg是质量单位，故B错误；由图知，该弹簧测力计的量程为0～5N，分度值是0.2N，故读数是4N+0.2×3N=4.6N，故AD错误，C正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
练习卷-初二物理下册第一章基础检测
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
初二物理下册第一章基础检测
试题
一、单选题(32分)
1．(4分)如图所示，弹簧测力计的示数是（）
A.4.3N
B.4.3kg
C.4.6N
D.4.8N
2．(4分)如图所示是小球所受重力的示意图，其中正确的是（）
A.B.C.D.
3．(4分)测一个大小为6N的力时，应选用最适当规格的弹簧测力计是（）
A.量程为10N，分度值为0.2N
B.量程为5N，分度值为0.1N
C.量程为15N，分度值为0.5N
D.上述都可以
4．(4分)利用已调节好的弹簧测力计测量物体重量时，结果把弹簧测力计拉反了。
如图所示，其测量结果与实际相比（）
A.重量偏大
B.重量偏小
C.重量相等
D.无法确定
5．(4分)用天平和弹簧测力计称量同一物体，把物体从地球拿到月球上称量时（）
A.弹簧测力计的示数变小、天平称量结果不变
B.天平、弹簧测力计测量结果都不变
C.天平称量结果将变小，弹簧测力计的示数不变
D.天平、弹簧测力计测量结果都变小
6．(4分)如图所示，被吊着的空心的均匀球壳内装满了细沙，底部有一阀门，打开阀门让细沙慢慢流出的过程中，球壳与球壳内剩余细沙组成的系统的重心将会（）
A.一直下降
B.一直不变
C.先下降后上升
D.先上升后下降
二、作图题(48分)
7．(4分)如图，请画出木块所受重力的示意图。
8．(4分)请画出图中物体A所受重力G的示意图。
9．(4分)如图所示，请画出物体A所受重力的示意图。
10．(4分)作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
11．(4分)如图，重 10N 的木块静止在斜面上，请画出木块受到重力的示意图。
12．(4分)图中的木块质量为5千克，在水平面上沿图示方向作匀速直线运动，请画出它所受重力的示意图。
14．(4分)如图所示在桌面上静止的不倒翁，其重心在图中虚线上，作出不倒翁的重心。
初二物理下册第一章基础检测
试卷答案
一、单选题
1．【答案】C
【解析】弹簧测力计是测量力的大小的工具，力的单位是N，kg是质量单位，故B错误；
由图知，该弹簧测力计的量程为0～5N，分度值是0.2N，故读数是4N+0.2×3N=4.6N，故AD错误，C正确。
故答案为：C。
2．【答案】C
【解析】A项，重力的作用点在小球的重心，而不是在小球与水平面的接触点上，故A错误；
B项，图中重力的方向不是竖直向下，故B错误；
C项，图中重力的作用点在小球重心，且方向竖直向下，故C正确；
D项，图中重力的方向不是竖直向下，故D错误。
故选C。
3．【答案】A
【解析】A项，量程大于6N，且分度值相对较小，符合题意；
B项，量程太小，不能使用，不合题意；
C项，量程足够，但分度值相对较大，不合题意；
D项， B就不可以，所以该选项不合题意。
故选A。
5．【答案】A
【解析】当将弹簧测力计倒置过来后，
∵弹簧测力计本身有重力，把物体挂在提环上后，挂钩显示的示数等于弹簧测力计自身的重力和物体的重力之和，∴测量结果与实际相比要大。
故答案为：A。
6．【答案】A
【解析】质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变，如果只是改变了形状、状态、位置则不会发生改变，故物体在地球和月球上称时，其质量不改变；而月球上的引力是地球上的六分之一，弹簧测力计测得是其重力，故弹簧测力计的读数要减小到原来的六分之一。
故答案为：A。
7．【答案】C
【解析】装满细沙的球壳和细沙整体的重心在球心，随着细沙从阀门不断流出，重心位置不断下降，当细沙流完后，重心又上升，处于球心，故重心的位置先下降后上升，故ABD错误，C正确。
故答案为：C。
二、作图题
9．【答案】详见解析
【解析】从木块的重心开始，向竖直向下方向画一条有向线段，用G表示物体所受重力，如图所示：
10．【答案】详见解析
【解析】如图所示：物体的重心在物体的几何中心，重力的方向是竖直向下的，从重心起沿竖直向下的方向，画一条线段，在线段的末尾标上箭头。
如图所示：
11．【答案】详见解析
【解析】过A的重心沿竖直向下的方向，画一条带箭头的线段，用符号G表示。
如图所示：
12．【答案】详见解析
【解析】重力和拉力都在小球的球心上，过球心作竖直向下的重力G和沿绳子斜向上的拉力F，如图所示：
13．【答案】详见解析
【解析】不计空气阻力，小球在C点受到重力和支持力的作用，重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，弹力向左，用F表示，如图所示：
14．【答案】图见解析
【解析】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，大小为10N，如图所示：
15．【答案】图见解析
【解析】物体的重力G=mg=5kg×9.8N/kg=49N，过物体的重心做竖直向下的力；在线段的末端标出力的大小为49N，如图所示：
16．【答案】如图所示：
【解析】
因为不倒翁静止，所以受力平衡，不倒翁受到的重力和支持力在同一直线上；又知道重心在图中虚线上，过不倒翁与桌面的接触点A作桌面的垂线，与原图中的虚线交于O点，则O点为不倒翁的重心。
如图所示：。
