我国地源热泵相关技术专利综合分析
地源热泵技术分析及其发展

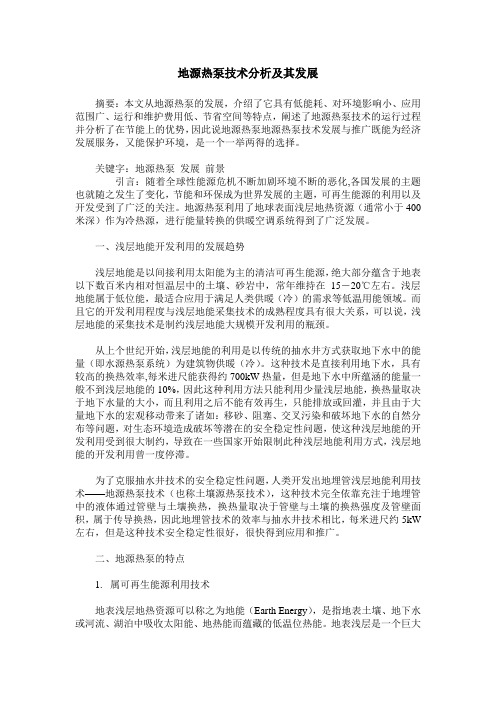

地源热泵技术分析及其发展摘要：本文从地源热泵的发展，介绍了它具有低能耗、对环境影响小、应用范围广、运行和维护费用低、节省空间等特点，阐述了地源热泵技术的运行过程并分析了在节能上的优势，因此说地源热泵地源热泵技术发展与推广既能为经济发展服务，又能保护环境，是一个一举两得的选择。
关键字：地源热泵发展前景引言：随着全球性能源危机不断加剧环境不断的恶化,各国发展的主题也就随之发生了变化，节能和环保成为世界发展的主题，可再生能源的利用以及开发受到了广泛的关注。
地源热泵利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统得到了广泛发展。
一、浅层地能开发利用的发展趋势浅层地能是以间接利用太阳能为主的清洁可再生能源，绝大部分蕴含于地表以下数百米内相对恒温层中的土壤、砂岩中，常年维持在15－20℃左右。
浅层地能属于低位能，最适合应用于满足人类供暖（冷）的需求等低温用能领域。
而且它的开发利用程度与浅层地能采集技术的成熟程度具有很大关系，可以说，浅层地能的采集技术是制约浅层地能大规模开发利用的瓶颈。
从上个世纪开始，浅层地能的利用是以传统的抽水井方式获取地下水中的能量（即水源热泵系统）为建筑物供暖（冷）。
这种技术是直接利用地下水，具有较高的换热效率,每米进尺能获得约700kW热量，但是地下水中所蕴涵的能量一般不到浅层地能的10%，因此这种利用方法只能利用少量浅层地能，换热量取决于地下水量的大小，而且利用之后不能有效再生，只能排放或回灌，并且由于大量地下水的宏观移动带来了诸如：移砂、阻塞、交叉污染和破坏地下水的自然分布等问题，对生态环境造成破坏等潜在的安全稳定性问题，使这种浅层地能的开发利用受到很大制约，导致在一些国家开始限制此种浅层地能利用方式，浅层地能的开发利用曾一度停滞。
为了克服抽水井技术的安全稳定性问题，人类开发出地埋管浅层地能利用技术——地源热泵技术（也称土壤源热泵技术），这种技术完全依靠充注于地埋管中的液体通过管壁与土壤换热，换热量取决于管壁与土壤的换热强度及管壁面积，属于传导换热，因此地埋管技术的效率与抽水井技术相比，每米进尺约5kW 左右，但是这种技术安全稳定性很好，很快得到应用和推广。
地源热泵空调系统技术分析

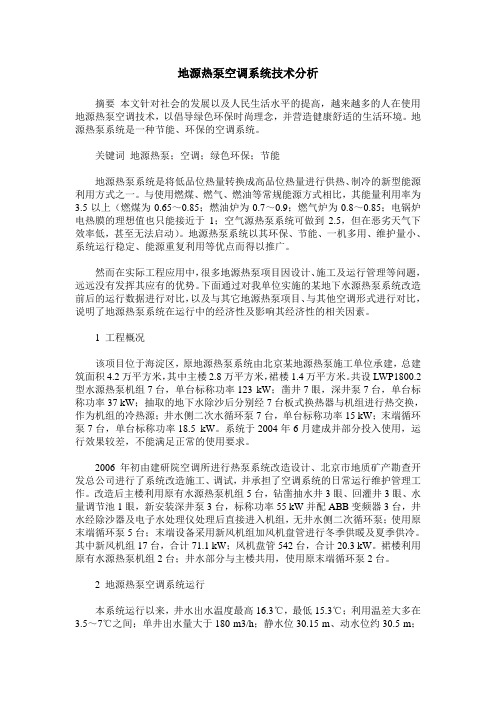

地源热泵空调系统技术分析摘要本文针对社会的发展以及人民生活水平的提高，越来越多的人在使用地源热泵空调技术，以倡导绿色环保时尚理念，并营造健康舒适的生活环境。
地源热泵系统是一种节能、环保的空调系统。
关键词地源热泵；空调；绿色环保；节能地源热泵系统是将低品位热量转换成高品位热量进行供热、制冷的新型能源利用方式之一。
与使用燃煤、燃气、燃油等常规能源方式相比，其能量利用率为3.5以上（燃煤为0.65～0.85；燃油炉为0.7～0.9；燃气炉为0.8～0.85；电锅炉电热膜的理想值也只能接近于1；空气源热泵系统可做到2.5，但在恶劣天气下效率低，甚至无法启动）。
地源热泵系统以其环保、节能、一机多用、维护量小、系统运行稳定、能源重复利用等优点而得以推广。
然而在实际工程应用中，很多地源热泵项目因设计、施工及运行管理等问题，远远没有发挥其应有的优势。
下面通过对我单位实施的某地下水源热泵系统改造前后的运行数据进行对比，以及与其它地源热泵项目、与其他空调形式进行对比，说明了地源热泵系统在运行中的经济性及影响其经济性的相关因素。
1 工程概况该项目位于海淀区，原地源热泵系统由北京某地源热泵施工单位承建，总建筑面积4.2万平方米，其中主楼2.8万平方米，裙楼1.4万平方米。
共设LWP1800.2型水源热泵机组7台，单台标称功率123 kW；凿井7眼，深井泵7台，单台标称功率37 kW；抽取的地下水除沙后分别经7台板式换热器与机组进行热交换，作为机组的冷热源；井水侧二次水循环泵7台，单台标称功率15 kW；末端循环泵7台，单台标称功率18.5 kW。
系统于2004年6月建成并部分投入使用，运行效果较差，不能满足正常的使用要求。
2006年初由建研院空调所进行热泵系统改造设计、北京市地质矿产勘查开发总公司进行了系统改造施工、调试，并承担了空调系统的日常运行维护管理工作。
改造后主楼利用原有水源热泵机组5台，钻凿抽水井3眼、回灌井3眼、水量调节池1眼，新安装深井泵3台，标称功率55 kW并配ABB变频器3台，井水经除沙器及电子水处理仪处理后直接进入机组，无井水侧二次循环泵；使用原末端循环泵5台；末端设备采用新风机组加风机盘管进行冬季供暖及夏季供冷。
我国地源热泵技术现状及发展趋势
我国地源热泵技术现状及发展趋势发表时间：2018-01-26T15:19:04.880Z 来源：《建筑学研究前沿》2017年第24期作者：张方超[导读] 近年来，随着地源热泵在我国的研究和应用日益广泛，它的节能特性受到了越来越多的关注。
内蒙古工业大学内蒙古呼和浩特 010051摘要：本文通过介绍地源热泵的工作原理，指出我国地源热泵发展中存在的问题，并对地源热泵未来的发展趋势进行预测。
关键词：地源热泵；建筑节能；发展趋势；1.引言近年来，随着地源热泵在我国的研究和应用日益广泛，它的节能特性受到了越来越多的关注，它的适用性和局限性也成为众多研究人员、设计师和业主关注的焦点，本文试图对我国地源热泵的研究和应用现状做一客观的分析和并对未来的发展加以展望。
从地源热泵的实际应用情况来看，只要设计合理，它完全可以取代传统空调系统中的锅炉和冷却塔等对周围环境造成污染的装置，也具有显著的直接环保优势。
当然，单从能够节能这一角度来看，采用地源热泵本身就具有间接的环保特性。
正是具有上述两项特性，使得地源热泵在欧美等西方发达国家得到广泛的应用，目前已进入成熟的商品化、市场化的阶段。
现在地源热泵的概念的外延已经极大的扩展了，不仅仅包括冬季采暖也包括夏季供冷的情况，对于室外侧直接或以土壤为热源或热汇（Heat source/sink）的系统都被称为地源热泵系统。
2.地源热泵基本概述地源热泵是一种先进的技术，它高效、节能、环保，有利于可持续发展。
地源热泵技术利用地下的土壤、地表水、地下水温相对稳定的特性，通过消耗电能，在冬天把低位热源中的热量转移到需要供热或加温的地方，在夏天还可以将室内的余热转移到低位热源中，达到降温或制冷的目的。
地源热泵不需要人工的冷热源，可以取代锅炉或市政管网等传统的供暖方式和中央空调系统。
冬季它代替锅炉从土壤、地下水或者地表水中取热向建筑物供暖，夏季它可以代替普通空调向土壤、地下水或者地表水放热给建筑物制冷。
地源热泵研究文献综述

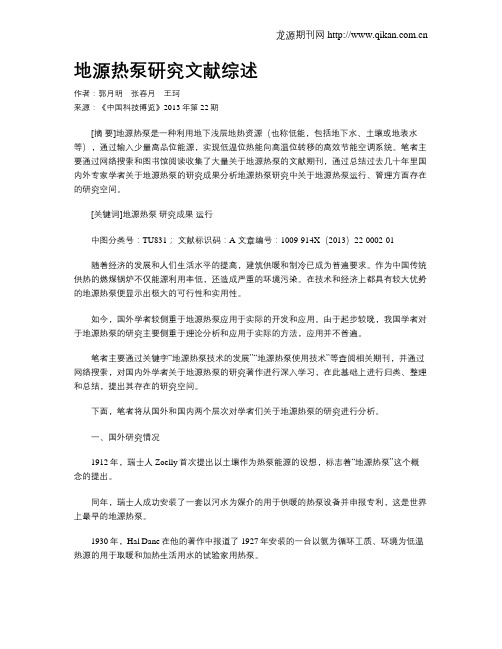

地源热泵研究文献综述作者：郭月明张春月王珂来源：《中国科技博览》2013年第22期[摘要]地源热泵是一种利用地下浅层地热资源（也称低能，包括地下水、土壤或地表水等），通过输入少量高品位能源，实现低温位热能向高温位转移的高效节能空调系统。
笔者主要通过网络搜索和图书馆阅读收集了大量关于地源热泵的文献期刊，通过总结过去几十年里国内外专家学者关于地源热泵的研究成果分析地源热泵研究中关于地源热泵运行、管理方面存在的研究空间。
[关键词]地源热泵研究成果运行中图分类号：TU831；文献标识码：A 文章编号：1009-914X（2013）22-0002-01随着经济的发展和人们生活水平的提高，建筑供暖和制冷已成为普遍要求。
作为中国传统供热的燃煤锅炉不仅能源利用率低，还造成严重的环境污染。
在技术和经济上都具有较大优势的地源热泵便显示出极大的可行性和实用性。
如今，国外学者较侧重于地源热泵应用于实际的开发和应用。
由于起步较晚，我国学者对于地源热泵的研究主要侧重于理论分析和应用于实际的方法，应用并不普遍。
笔者主要通过关键字“地源热泵技术的发展”“地源热泵使用技术”等查阅相关期刊，并通过网络搜索，对国内外学者关于地源热泵的研究著作进行深入学习，在此基础上进行归类、整理和总结，提出其存在的研究空间。
下面，笔者将从国外和国内两个层次对学者们关于地源热泵的研究进行分析。
一、国外研究情况1912年，瑞士人Zoelly首次提出以土壤作为热泵能源的设想，标志着“地源热泵”这个概念的提出。
同年，瑞士人成功安装了一套以河水为媒介的用于供暖的热泵设备并申报专利，这是世界上最早的地源热泵。
1930年，Hal Dane在他的著作中报道了1927年安装的一台以氨为循环工质、环境为低温热源的用于取暖和加热生活用水的试验家用热泵。
1946年起，美国对地源热泵系统进行了十二个项目的研究，并于同年在俄勒冈州的波兰特市中心区安装美国第一台地源热泵系统，标志着地源热泵成功运用于建筑中。
地源热泵关键技术研究综述
定 期维护 ，发现问题及时进行维 护 ，最大限度的减少对系统本 身 和环境 的负面影 响。 ２ ． ２ 地源热泵项 目勘查与设计 项 目勘 查的 目的是调查现场浅层地热 能条 件 ，进行浅层地 热 能开 发利 用与评价 ，为地源热泵工程 的可行性研 究和设计提 供重要依据 。项 目设 计是项 目建设 中的一个重要 阶段 ，设计是 否经济合理 ，对 项 目的实际应用效果 、造价 与控制具有 重要意
２ ． ４ 项 目运 行 监 测 与 系统 能 效 评 估
地源热泵是利 用地下能源的热泵系统 ，这是 它与其它热泵 技术 的主要 区别 。冬季热泵系统利用大地浅层 中的低位热能对 建筑供 暖 ，夏季热泵 系统又将建筑物 内的热量转 移到地下 ，从 而达 到对 建筑物制冷的 目的。
１ ． ４ 地 源 热 泵 系统 的 选择
３ 地源 热泵 关键 技术 在应 用方 面 的不足
通过对地 源热泵技术系统分析发现 。地 源热 泵技术与传统 的家用或 中央空 调制冷系统相 比，即能节约 能源达到节能减排 的 目标 ，又是对 环境 污染 最小 的一种技术系统 。由此 可见 ，推 广地源热泵 系统 ，将 能显著地节约能源 和减少 污染。但在我 国 地源热泵技术 的应用 方面仍存在许多 问题与不足 ，需 要我们在
空调系统三部分组成。其 中热泵系统 由：压缩机 、冷凝器 、四通 阀 、蒸发器和节流阀组成 ，这部分主要是通过制冷剂 的循环来实 现冬季供 热和夏季制冷。地源热交换系统是 由热交换器 、管路两 部分组成 ， 这部分是地源热泵技术的关键部分。末端空调系统主 要可采用两种系统 ，即风机盘管系统和低温地板采暖系统。 １ Ｉ ２ 地 源热泵 系统的分类 根据热交换器 的形式 ，地源热泵系统可分为三种 ：土壤热交 换器地源热泵 、地下水地源热泵以及地表水地源热泵。其 中地源 热泵 系统根据其不 同的构成形式又分为 ：地耦合式热泵 、土壤热 源热泵 、闭环热泵 、地热热泵 、太阳能热泵 、地源热泵等。
地源热泵技术在我国的发展前景浅析
地源热泵技术在我国的发展前景浅析摘要:地源热泵系统具有节能、环保、高效等优点,具有很大的发展潜力。
本文叙述了地源的特点、国内外的发展史以及原理。
关键词:地源热泵特点发展史工作原理种类一、引言随着我国经济和社会的发展,人们对室内环境和环保的要求也日益提高。
如何寻求一种低排放的清洁能源也摆在我们建筑从业者的面前,但地源热泵技术的出现让我们看到了希望。
二、特点1)高效:一般空调对着空气换热称为风冷热泵,缺点在于天气炎热或者寒冷最需要冷量或热量时效率反而下降。
地温一年四季基本恒定在16℃左右,略高于该地区平均温度1到2度,使得热泵无论在制冷或制热工况中均处于高效率点。
2)节能省费用:冬季运行时,COP约为4.2,即投入1KW电能,可得到4KW的热能,夏季运行时,COP可达5.3,投入1KW电能,可得到5KW的冷量,能源利用效率为电采暖方式的3-4倍。
3)环保:供热时没有燃烧过程,避免了排烟污染,供冷时省了冷却塔,避免了噪音及霉菌污染。
4)一机多用:地源热泵系统可供暖,空调,还可供生活热水,一机多用,一套系统可以替换原来的锅炉加空调的两套装置或系统。
5)可再生:土壤有较好的蓄热性能,冬季通过热泵将大地浅层的低位热能提高对建筑供暖,同时蓄存冷量,以备夏用;夏季通过热泵将建筑物内的热量转移到地下对建筑进行降温,同时蓄存热量,以备冬用,保证大地热量的平衡。
三、地源热泵的发展历史地源热泵的历史可以追朔到1912年瑞士的一个专利,而地源热泵真正意义的商业应用也只有近十几年的历史。
如美国,1985年全国共有14,000台地源热泵,而1997年就安装了45,000台。
美国地源热泵工业已经成立了由美国能源部、环保署、爱迪逊电力研究所及众多地源热泵厂家组成的美国地源热泵协会,该协会在近年中将投入一亿美元从事开发、研究和推广工作。
美国计划到2010年达到每年安装80万台地源热泵的目标,届时将降低温室气体排放1百万吨,每年节约能源费用再增加1.7亿美元。
关于地源热泵供暖空调技术的分析
关于地源热泵供暖空调技术的分析摘要：本文作者介绍了地源热泵的类别及特点，综合分析了当前地源热泵在国外和国内的发展现状和发展前景及地源热泵存在的问题，供大家参考。
关键词：地源热泵；节能；暖通空调技术；分析中图分类号：f323.22文献标识码：a 文章编号：进入二十一世纪，能源紧缺已经成为各国经济发展的世界难题。
随着经济的持续发展，人们生活水平的不断提高，对空调的舒适性、室内空气品质的要求也越来越高。
为了更好地满足人们这种更加舒适和更加有利于身心健康的要求，近年来在空调领域兴起了地源热泵供暖空调技术。
地源热泵作为一种有益环境、节约能源和经济可行的建筑物供暖及制冷新技术越来越受到关注。
地源热泵（groundsourceheatpump）也称为地热热泵（geothermalheatpump），它是以地源能土壤、地下水、地表水、低温地热水和尾水作为热泵夏季制冷的冷却源、冬季采暖供热的低温热源的系统，同时也是实现采暖、制冷和生活用水的一种系统。
它用来替代传统的用制冷机和锅炉进行空调、采暖和供热的模式，是改善城市大气环境和节约能源的一种有效途径，也是国内地源能利用的一个新发展方向。
地源热泵系统根据不同的构成形式有不同的名称：地耦合式热泵、土壤热源热泵、水源热泵、地热热泵、闭环热泵、太阳能热泵、地源热泵等。
1 地源热泵的分类及其各自特点根据利用地热源的种类和方式不同可以分为以下三类：土壤源热泵或称土壤耦合热泵（gchp），地下水热泵（gwhp），地表水热泵（swhp）。
1.1 土壤源热泵土壤源热泵以大地作为热源和热汇，热泵的换热器埋于地下，与大地进行冷热交换。
土壤源热泵系统主机通常采用水—水或热泵机组或水—气热泵机组。
根据地下热交换器的布置形式，主要分为垂直埋管、水平埋管和蛇行埋管三类。
垂直埋管换热器通常采用的是u型方式，按其埋管深度可分为浅层（100m）三种。
埋管深，地下岩土温度比较稳定，钻孔占地面积较少，但相应会带来钻孔、钻孔设备的经费和高承压埋管的造价提高。
我国地源热泵技术发展综述
工程技 术
ｒ
Ｊ ■
越来 越多的城 市开始 鼓励使 用 “ 地温 空调 ”技术 ，一 些城 市纷纷设 立专项 资金和政 策 ，支持地 源热泵 技术产 业
也 难 以 保 证 ，导 致 一 些 地 方 在 推 广 “ 温 空 调 ” 时 出 现 三 地
１ 日起 以现金补助形式 鼓励促进 “ 地温空调 ”的发展 ，如 果
建筑 物采用地 下 （ ）水 源热泵 每平方 米补助 ３元 ，如 果 表 ５ 采用地源热泵和 再生水源 热泵每平方米补助５ 元。 Ｏ
（） ７ 长效监督机制缺乏 。地源热泵技 术的系统复杂 ，热
源种类 多，项 目审 批、管理 、监 督、检测 、检 查评估 涉及 过多部 门，其 管理体 制过于 复杂 ，不利于 地源热 泵技 术的 大规模 应用 ；在 项 目实施过 程及 运行 阶段 ，也存 在多 头管
对 新建建筑使 用 、对原有 建筑改造 、对 原有建 筑采用地 源
省 能源 、热效率高 ，是科 学、节 能、保健 的制热和 制冷方
式。 １地 源 热 泵技 术 的特 点 分 析 ．
室 内，从 而 避免 了室外 的 恶劣 气 候 ，其 地下 部 分 可保 证 ５年 ，地上 部分可保 证３ 年 ，因此地源 热泵可 免维护 ，减 Ｏ ０ ’ 了维 护费用，用户 的投 资在 ３ 少 年左右 即可收回。此外。机
总 面积 的 １３ ／。
理 ，缺乏长效 的监督机制 ，影响地能 的推广应用。
３ ห้องสมุดไป่ตู้ 语 ．
我 国地 域宽广 ，蕴藏着 丰富 的土壤地 能资源 。尤其在 我 国沿海地 区 ，市 郊和小 城市 均有发 展地源 热泵 的巨大潜 力。 因地制 宜采用 不 同形式 的地 源热 泵技术 为我 国建立节 约型 社会 ，解决 所面临 的能源 问题提 供了新 思路 ，有 效地 提高 现有低温 地热 资源 的利用率 ，同 时克服传 统热泵 技术 的局 限与不足 ，在 节约 能源、防 治环境 污染和 城市现 代化
我国地源热泵技术的应用与产业发展探讨
我国地源热泵技术的应用与产业发展探讨摘要：地源热泵技术是一种利用地下浅层地热资源，既可供热又可制冷的高效节能空调系统。
正是因为地源热泵技术的这些优势，使其在全世界普遍应用。
地源热泵技术虽然在我国发展的时间较短，但是目前其已经在我国广泛应用。
随着地源热泵在我国的普遍应用，地源热泵技术的相关优势越来越突出，并且地源热泵技术在我国发展的制约因素也体现出来，与此同时地源热泵的发展前景也显得非常广阔。
本文主要对地源热泵技术及其在我国应用现状、地源热泵技术优势、制约地源热泵技术发展的因素以及我国地源热泵技术发展前景展望进行了分析。
关键词：地源热泵；应用；发展Abstract: the ground source heat pump technology is a use of underground geothermal resources, can both heat and be cooling air conditioning system of high efficiency and energy saving. It is for the ground source heat pump technology of these advantages, the widely used in the world. The ground source heat pump technology, while the development of our country in a relatively short time, but now it has been widely applied in our country. As the ground source heat pump the commonly used in our country, the ground source heat pump technology related advantage more and more prominent, and the ground source heat pump technology in our country factors restricting the development of also come out now, and at the same time the prospect of the development of ground source heat pump is very wide also. This paper mainly of ground source heat pump technology and its application in our country present situation, the ground source heat pump technology advantage, restrict the ground source heat pump technology development and the factors in the ground source heat pump technology development prospects for the analysis.Key words: the ground source heat pump; Application; development地源热泵技术优势众多，在我国发展历史不太长，但是在国外已经发展几百年了。
地源热泵技术的应用分析与问题探讨
地源热泵技术的应用分析与问题探讨摘要：地源热泵是一种新的中央空调工艺方式。
该技术不破坏地下水资源，不造成空气热污染，不产生任何废气和废弃物，具有零污染的良好品质。
鉴于此，本文就对地源热泵技术的应用分析与问题进行了探讨。
关键词：地源热泵技术，应用；分析；问题前言全球范围内绿色经济、低碳技术正在兴起，不少发达国家大幅增加投入，支持节能环保、新能源和低碳技术等领域创新发展，抢占未来发展制高点的竞争日趋激烈。
为进一步加快发展绿色建筑，大力推进节能减排，促进经济社会发展与资源环境相协调，切实增强可持续发展能力，国务院《节能减排“十二五”规划》提出，调整能源消费结构，加快风能、太阳能、地热能、生物质能、煤层气等清洁能源商业化利用，加快分布式能源发展。
地源热泵技术是一种利用浅层地热资源的既可供热又可制冷的高效、环保、节能的空调技术，土壤传输地热的能力及存储热能的能力与土壤的含湿量、地下水的流动有很大的关系。
一、地源热泵技术的概念地源热泵技术是指使用地下的岩石作为稳定的蓄热体，将地下浅层热资源，通过少量的高位能源，将低温位能向高温位能转移，以实现冬季取热储冷，夏季取冷储热的高效节能系统，地源热泵技术在现在来说是效率最高，对环境影响最小，兼有生态效益和社会效益的供暖空调技术，是新世纪的“绿色空调技术”。
地源热泵供暖空调技术分为地下水热泵系统、土壤源热泵和地表水热泵系统三种，这三种地热源的工作原理和工作方式是不一样的。
地下水热泵系统是一种利用地下水水源热泵机组成空调系统制备，产生热源和制冷，然后要实现空间里的气温调节就要通过空调末端设备的水体为低位热源的系统形式；土壤源热泵是把大地当作热源，要和大地进行冷热交换，就必须把热泵的换热器埋在地下；地表水热泵包括二个系统：闭路系统和开路系统，地表水热泵的优点是造价低、能量消耗低、使用期长、运行成本低二、地源热泵的优越性地源热泵相对分体空调，有很大的节能优势.其节能性主要体现在冬季供暖，经济效果显著。
