绝缘子表面等值附盐密度检测试验
电气设备盐密测量
自然染污绝缘子盐密测试方法电气一班等值盐密法，是把绝缘子表面的污物密度转化为相当于每平方厘米为多少毫克N a CI的表示方法，是目前电力系统广泛使用的表示绝缘子污染程度的一种犯法，是选择绝缘子水平和进行外绝缘维护措施的依据。
为进一步贯彻行部，局外绝缘防污闪有关“规定”和“电力设备予放性实验规程”做好外绝缘的监督工作，保证发，供电设备的安全运行，结合本网具体情况，特制定本方法。
一，擦洗绝缘子表面污秽的器具准备要求托盘和杯子——接取污秽溶液泡沫塑料块和毛刷——洗擦绝缘子表面污秽量筒（100ML，500ML）和去离子水（或蒸馏水）——取定量离子水擦洗绝缘子表面。
*所有器具，在使用前及换洗绝缘子时，都必须洗干净，最后用去离子水在冲洗，擦干待用。
二，测取绝缘子表面污秽盐密值使用仪表根据网内外使用情况，和厂家生产情况，测取绝缘子表面污秽的盐密值以电导仪为宜，目前生产的BSD—A型数字电导仪比较稳定，建议使用。
配套电极：DJS—1白电极（至少一支）——测蒸馏水用。
DJS—1黑电极（至少两支）——测污液电导率用，温度计一支。
*如原YLS—2直读式等值盐量表完好，并按期校验，仍然可以使用。
三，支柱绝缘子的盐密测量及计算1，110—220KV支柱绝缘子，至少应均匀地取3个单元裙段，500KV 取5个，分别用去离子水擦洗单元裙段表面污秽。
然后测其污液的电导率；并计算该单元裙段的等值盐密。
最后取各单元裙段盐密值的均值作为整支绝缘子的等值盐密值（见图）。
2，具体方法：1）每个单元裙段取用的去离子水量Q单：按每500CM2的表面使用水量100ML计算：Q单=100（S单/500）（ML），（S单（500CM2时，取Q单=100ML）S单—单元裙段的表面积，（CM2）2）一般在洗刷前把Q单分成两份，取其中一份，用准备好的塑料泡沫块反复洗擦单元段表面污秽，待基本干净时，换用另一份书再反复擦洗净，直至认为干净为止，并把塑料泡沫中的水挤入污液。
绝缘子等值附盐密度测试方法
1 引用标准（文件）1.1 《电力系统污区分级与外绝缘配置标准》 Q/GDW 152-20061.2 《国家电网公司〈电力系统污区分级与外绝缘选择标准〉实施意见》（国家电网生〔2006〕1203 号）2 名词术语2.1 参照盘形绝缘子：用来测量及描述现场污秽严重程度，同时便于各地统一使用和相互进行比较的绝缘子。
2.2 传统上采用线路普通（或称标准）盘形绝缘子，其盘径为255mm、结构高度为146-155mm、爬距为280-300mm，我国产品型号为XP-70和XP-160。
由于型号为LXP-70和LXP-160普通盘形玻璃绝缘子基本结构参数与之相近，因此也作为参照绝缘子。
XWP2-70和XWP2-160双伞型盘形悬式绝缘子也列作参照绝缘子，是考虑了附录C中以该伞型绝缘子完成了污秽等级的划分。
2.3 爬电距离（简称爬距）：沿绝缘子绝缘表面两端金具之间的最短距离或最短距离之和。
两端金具之间的水泥和任何其它非绝缘材料的表面不计入爬离。
2.4 统一爬电比距（简称统一比距，USCD）：爬电距离与绝缘子两端最高运行电压(对于交流系统，为最高相电压)之比，mm/kV。
2.5 附盐密度（简称盐密，SDD)：人工污秽试验时涂覆于试品绝缘子绝缘表面（不包括金属部件和装配材料）的氯化钠总量与绝缘表面面积之比，表示为mg/cm2。
2,6 等值附盐密度（简称等值盐密，ESDD)：电导率等同于溶解后现场绝缘子绝缘表面自然污秽水溶物的氯化钠总量与绝缘表面面积之比，表示为mg/cm2。
2.7 带电系数K1：同型号绝缘子，同期带电与不带电所测等值盐密（及灰密）之比。
2.8 现场污秽度 (SPS)：在参照绝缘子表面经连续3年至5年积污获得的等值盐密和灰密的最大值，污秽取样须在积污季节后期进行。
2.9 现场污秽度分级：从很轻污秽到很重污秽，按现场污秽度分为若干等级。
现场污秽度分级分为a、b、c、d和e共5级。
3 盐密测试的意义3.1 防止线路（电气设备）发生污闪。
(新)盐密测量方法
2.3模拟盐密
由模拟绝缘子测量的盐密。
2.4一年期盐密
绝缘子带电运行一年的连续积污盐密。
一年期的盐密值=模拟盐密×非带电系数 （暂取非带电系数为1.3）
2.5饱和盐密
绝缘子表面在长期积污过程中，经历积污（冬 季）--清洗（雨季）--再积污（冬季）--再清 洗（雨季）……的循环，表面盐密达到动态平 衡状态下的盐密值可视为饱和盐密。
200912为什么要测量盐密11盐密是绘制和修订污区分布图的定量依据开展用饱和盐密修订电网污区分布图的工作实质是重新规范电网污区分布图的绘制原则真正实现把清扫作为绝缘裕度留给运行的要求其最终目标是落实绝缘到位留有裕度的基本原则
盐密测量方法
盐密测量是一项基础性、技术性、长期性的工作。
2009.12
一
ESDD sa V / A
式中： θ ——溶液温度，℃； σ σ
θ
——在温度θ 下的电导率，S/m；
20——在温度20℃下的电导率，S/m；
b ——取决于温度θ 的因数，可按下式计算 b 3.2 108 3 1.032105 2 8.272104 3.544102
DD
S =Sa•V/(100•A)
DD
Sa --盐量浓度（mg/100ml） V -- 去离子水量（cm³ 或ml）; A-- 清洗表面的面积（cm² ）
3.6.4 IEC和修订的GB/T16434中ESDD计算
20 1 b 20
sa 5.7 20
1.03
3.4.1打开密封袋，取出第一张采样巾，擦拭绝缘 子，直至绝缘子表面基本干净。 3.4.2取出第二张采样巾，擦拭绝缘子，直至绝缘 子表面完全洁净。(可以增加采样巾的数量) 3.4.3根据绝缘子表面积量取去离子水。 3.4.4将上述两张采样巾放进准备好的去离子水中， 得到污秽溶液。
500kV绝缘子附盐密度测量细则(试行)
500kV绝缘子附盐密度测量细则（试行）1、范围本细则适用于电力设备外绝缘盐密测量，规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
2、目的制定细则的目的是规范试验操作，保证试验结果的准确性，为设备运行、监督、检修提供依据。
3、定义绝缘子自然污秽的等值附盐密度，是用一定的蒸馏水清洗绝缘子表面的污秽，然后测量该清洗溶液的电导，并以在相同水量中产生相同电导的氯化钠作为该绝缘子的等值盐量，最后除以被清洗的瓷表面积即为等值盐密。
4、规范性引用文件下列文件中的条款通过本细则的引用而成为本细则的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本细则，然而，鼓励根据本细则达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本均适用于本细则。
GB/T 16434 高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2010 架空输电线路运行规程5、安全措施如果为现场测量，应遵守DL 409—91((电业安全工作规程(电力线路部分)》及DL/T 741—2010 架空输电线路运行规程的有关规定。
6、工作程序6.1设备清单和要求6.1.1擦洗绝缘子表面污秽的工具及要求a) 去离子水(或蒸馏水)—电导率小于10 μS/cm。
b) 带刻度容器—用于定量量取去离子水(或蒸馏水)。
使用前须用去离子水清洗干净。
c) 专用盐密取样巾—用于擦洗绝缘子表面污秽。
该取样巾由无纺布沾取少量乙醇溶液(化学纯)制成，制成后密封保存。
该取样巾一次性使用。
使用该取样巾的优点在于现场使用方便，湿润的布可以轻松擦去绝缘子上的污秽，同时确保不占用去离子水量，亦不影响污秽溶液的电导率。
6.1.2测量盐密所需仪器、仪表目前，国内外主要使用电导率仪测取污秽溶液电导率，再经计算得到盐密。
线路绝缘子盐密测量
线路绝缘子盐密测量盐密是表征绝缘子污秽程度的一种参量。
等值附盐密度（盐密）是表绝缘子表面污染程度的基本参量，是用于确定环境污级、制订或修订电力系统污区分布图、指导电力系统防污工作的重要依据之一。
等值附盐密度值是不论污秽物的成份如何，经过一定的测量方法，将污秽物中导电成份的作用换算成能起到同样导电效果的氯化钠值。
该值是一个定量参数，在划分污级时可以弥补由定性经验造成的偏差，一般地说，污染严重地区发生污闪的绝缘子上盐密值高。
国内采用的划分污级的定量参量中，测量盐密方法是使用历史最长，应用最普遍，累积数据最多，总结经验最多的方法，盐密值易于在现场测量，方法简单是电力运行部门采用的主要测量手段。
实践证明，结合运行经验，用盐密值划分污级是目前比较有效的方法。
线路测试与试验（二）绝缘子污秽检测1、等值盐密的测量测量原理：等值盐密法指的是把绝缘子表面的污物密度转化为相当于每平方厘米含有多少毫克Nacl的表示方法。
等值指的是：绝缘子表面的污秽中一部分是Nacl，但大部分不是Nacl，这些污秽也不融于水。
把绝缘子上取下来的污秽融与水，做成第一份溶液，然后用Nacl也融与水，做成另外一份溶液，测量两份溶液的电导率，如果电导率相等时就说污液中导电物质的量等于Nacl的量。
26线路测试与试验在用Nacl的量除绝缘子表面积就是等值盐密，因为污秽在绝缘子表面分布不均匀，所以等值盐密是平均值。
测量步骤：1）、把绝缘子从线路上取下来;2）、取下污秽，融与蒸馏水中，做成溶液;3）、测量电导率，如果测量时的温度不是20℃，应根据换算公式换算成20℃时的电导率；换算公式为：将测量时所得电导率乘上一修正系数K,不同温度时的K值如下表所示。
2728线路测试与试验0.80950.82520.84160.85880.8768K3029282726t(℃)0.89540.91490.93500.95590.9776K 2524232221t(℃) 1.0001.02331.04771.07311.0997K 2019181716t(℃) 1.12741.15611.18581.21671.2487K 151********.2487 1.28171.31931.35861.39971.4224K 109876t(℃) 1.48691.53311.58101.63061.6819K 54321t(℃)不同温度时的K 值14)、从含盐－电导率曲线上查等值含盐量N 。
便携式绝缘子盐密度测试仪操作说明

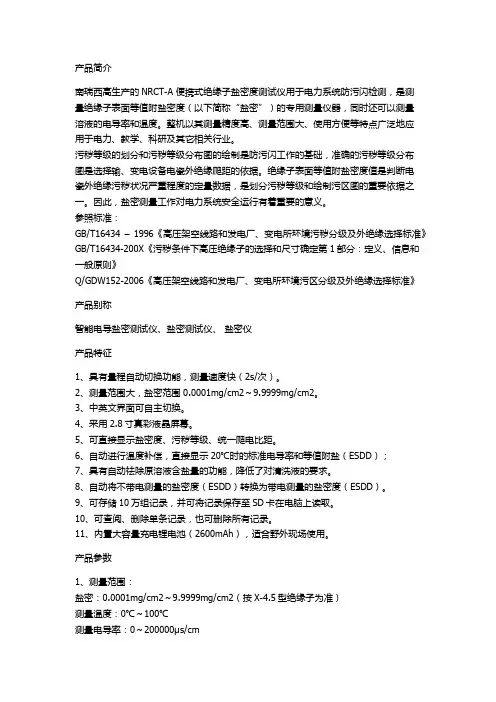

产品简介南瑞西高生产的NRCT-A 便携式绝缘子盐密度测试仪用于电力系统防污闪检测，是测量绝缘子表面等值附盐密度（以下简称“盐密”）的专用测量仪器，同时还可以测量溶液的电导率和温度。
整机以其测量精度高、测量范围大、使用方便等特点广泛地应用于电力、教学、科研及其它相关行业。
污秽等级的划分和污秽等级分布图的绘制是防污闪工作的基础，准确的污秽等级分布图是选择输、变电设备电瓷外绝缘爬距的依据。
绝缘子表面等值附盐密度值是判断电瓷外绝缘污秽状况严重程度的定量数据，是划分污秽等级和绘制污区图的重要依据之一。
因此，盐密测量工作对电力系统安全运行有着重要的意义。
参照标准：GB/T16434 –1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》GB/T16434-200X《污秽条件下高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则》Q/GDW152-2006《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》产品别称智能电导盐密测试仪、盐密测试仪、盐密仪产品特征1、具有量程自动切换功能，测量速度快（2s/次）。
2、测量范围大，盐密范围0.0001mg/cm2～9.9999mg/cm2。
3、中英文界面可自主切换。
4、采用2.8寸真彩液晶屏幕。
5、可直接显示盐密度、污秽等级、统一爬电比距。
6、自动进行温度补偿，直接显示20℃时的标准电导率和等值附盐（ESDD）；7、具有自动祛除原溶液含盐量的功能，降低了对清洗液的要求。
8、自动将不带电测量的盐密度（ESDD）转换为带电测量的盐密度（ESDD）。
9、可存储10万组记录，并可将记录保存至SD卡在电脑上读取。
10、可查阅、删除单条记录，也可删除所有记录。
11、内置大容量充电锂电池（2600mAh），适合野外现场使用。
产品参数1、测量范围：盐密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型绝缘子为准）测量温度：0℃～100℃测量电导率：0～200000μs/cm2、基本误差：测量盐密：分辨率0.0001 mg/cm2满量程精度：±2%测量温度：分辨率0.1℃，精度±0.5℃测量电导率：分辨率0.01μs/cm3、环境温度：0℃～60℃。
绝缘子表面等值附盐密度检测试验
电网架空电力线路绝缘子表面等值附盐密度检测试验我们在设计建造输送容量大的电站和线路前应首先测定外绝缘的饱和盐密度以确定所在区域的污秽等级，选择合适的外绝缘爬电比距，使污闪事故率降低到本电力系统安全经济送电可以接受的程度(即可接受的污闪事故率)，让国民经济损失降低到最少。
我国电力系统一般网架比较薄弱，多次污闪跳闸即有可能带来整个系统瓦解，引起大面积停电，某些污闪事故停电及检修时停电带来少送电量引起的损失，远远超过基建时外绝缘的投资。
污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散，往往造成大面积、多设备的连锁事故。
对于已经投入使用高压输电线路、发电厂、变电站等场所的外绝缘设备应当每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故。
作为判断外绝缘设备是否需要清洗或更换的依据。
绝缘子污秽等级与对应附盐密度值检验所测盐密值与当地污秽等级是否一致。
结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。
盐密值超过规定时，应根据情况采取调整爬距，清洗，涂料等措施。
在污秽地区积污最重的时期进行测量。
根据沿线路污染状况，每5-10Km选一串悬垂绝缘子测试仪。
下面以武汉博宇电力根据电力行业防治污闪的要求，针对进口电导仪器不能直接读出盐密度值的弊端，以及其对绝缘子盐密测试的不适应性，开发了最适合用户需求的智能电导等值盐密度测试仪，它操作简单、功能齐全，得到了行业客户和专家的一致认可。
（BY2010智能盐密度测试仪）为例来说试验的过程依据标准GB /T 4585-2004 / IEC 60507 :1 991《交流系统用高压绝缘子的人工污秽试验》GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB 311.1—83 《高压输变电设备的绝缘配合》GB/T 5582—93 《高压电力设备外绝缘污秽等级》术语解释等值盐密度：指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以Kg/ 表示。
绝缘子盐密、灰密试验
污秽度评估
现场污秽度按本标准参照绝缘子经连续3-5年积污后测量 其盐密灰密，污秽取样时间应选择在年积污期结束
现场污秽度评估方法
1.邻近线路和变电站绝缘子运行经验与污秽测量资料 2.现场测量等值盐密和灰密； 3.按气候和环境条件模拟计算污秽水平 4.根据典型环境的污湿特征预测现场污秽度
运行经验主要依据已有运行绝缘子的污闪跳闸和事故记 录、地理环境等情况
• 现场污秽度等级 • A级-非常轻 • B级-轻 • C级-中等 • D级-重 • E级-非常重
• 2) 年度最大盐密值的测量应在每年污秽最严重的季节进行，饱和 盐密可通过较长时 间（通常三年以上）的连续积污测量获得。要特别加强 500kV 线 路的盐密监测。
• 3) 盐密测量的方法、使用仪器按 Q/GDW 152 中的规定执行。推荐 采用带电绝缘子串 进行盐密测量，不带电绝缘子测量结果应与带电绝缘子串测量结 果相比较，找出对应关系。
秽物溶于水中
• 反复擦洗，直至绝缘子表面无残余污秽物,在几次擦 洗后如果还有污秽，应用刮具将其刮下并放入含 有污秽的水中；
• 注意不要损失擦洗用水
直读式盐密测量仪
• 等值盐密和灰度的确定
• 测量污水的电导率和温度，测量应在充分搅 拌污水后进行
• 首先用滤纸（1.6微米或更小）称重，然后对 测量了盐密后的污水使用漏斗滤纸过滤，再 将滤纸和残渣一起烘干
同电压等级的邻近盐密监测点可以适当合并。
• 盐密测量作业人员与带电体之间的最小距离要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电网架空电力线路绝缘子表面等值附盐密度检测试验我们在设计建造输送容量大的电站和线路前应首先测定外绝缘的饱和盐密度以确定所在区域的污秽等级，选择合适的外绝缘爬电比距，使污闪事故率降低到本电力系统安全经济送电可以接受的程度(即可接受的污闪事故率)，让国民经济损失降低到最少。
我国电力系统一般网架比较薄弱，多次污闪跳闸即有可能带来整个系统瓦解，引起大面积停电，某些污闪事故停电及检修时停电带来少送电量引起的损失，远远超过基建时外绝缘的投资。
污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散，往往造成大面积、多设备的连锁事故。
对于已经投入使用高压输电线路、发电厂、变电站等场所的外绝缘设备应当每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故。
作为判断外绝缘设备是否需要清洗或更换的依据。
绝缘子污秽等级与对应附盐密度值检验所测盐密值与当地污秽等级是否一致。
结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。
盐密值超过规定时，应根据情况采取调整爬距，清洗，涂料等措施。
在污秽地区积污最重的时期进行测量。
根据沿线路污染状况，每5-10Km选一串悬垂绝缘子测试仪。
下面以武汉博宇电力根据电力行业防治污闪的要求，针对进口电导仪器不能直接读出盐密度值的弊端，以及其对绝缘子盐密测试的不适应性，开发了最适合用户需求的智能电导等值盐密度测试仪，它操作简单、功能齐全，得到了行业客户和专家的一致认可。
（BY2010智能盐密度测试仪）为例来说试验的过程依据标准GB /T 4585-2004 / IEC 60507 :1 991《交流系统用高压绝缘子的人工污秽试验》GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB 311.1—83 《高压输变电设备的绝缘配合》GB/T 5582—93 《高压电力设备外绝缘污秽等级》术语解释等值盐密度：指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以Kg/ 表示。
绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与的积；它通常以mm/kV来表示。
污秽层: 由盐和惰性材料组成的绝缘子表面上的导电电解层。
附盐密度（SDD): 沉积在绝缘子一给定表面（金属部分和胶合材料不计入此表面）上的盐量除以该表面的面积；它通常以mg/ 表示。
仪器介绍BY2010智能电导盐密测试仪，也称为直读式等值盐密度测试仪（盐密仪），专为测试绝缘子等值盐密度而设计。
系统内置绝缘子等值盐密度计算公式，读数直观。
使用中文菜单，操作简单。
仪器自带微型打印机，方便数据保留和对比。
大屏幕液晶显示，所有参数和结果一目了然。
内置大容量锂电池，方便野外现场测试。
仪器遵照GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》的规定和要求，适用于高线架空线路、发电厂、变电所等场所的外绝缘设备盐密度测试。
四、性能指标4.1 测量范围盐密：0.0001mg/cm²～ 9.9999mg/cm²（按X-4.5型绝缘子为准）温度：0℃～ 95℃电导率：0.0001μs/cm～ 200000μs/cm4.2 测量精度盐密：分辨率0.0001位，满量程精度优于±3％温度：分辨率0.1位，精度优于±0.5℃电导率：分辨率为量程的1/1000，满量程精度优于±0.5％注：在测试低浓度溶液时选用电极常数K值小的电极；在测试高浓度溶液时选用电极常数K值大的电极。
详细选型参见随机附件部分。
4.3 显示输出方式A．液晶显示测量结果。
B．通过打印机可直接输出测量数据。
C．通过数据线上传到电脑进行处理。
4.4 使用条件环境温度：0℃～ 50℃相对湿度: ≤80%电源：内配可充电电池，也可用AC220V ±10％，体积：310mm×280mm×180mm 重量：约3KG现场测试方法及步骤7.1选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。
7.2配置溶剂建议选用去离子水，即蒸馏水，或者用纯净水，要求其电导率小于10μS/cm。
取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。
建议取水量参照下面2种方法之一。
方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。
当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1 绝缘子表面积与盐密测量用水量的关系面积cm2 ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量，ml 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。
7.3擦拭表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。
以纱布和蒸馏水为例，擦拭步骤如下：1、取两种纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。
2、使用第一片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。
3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。
注意：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。
7.4溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。
注：未溶解物质为非可溶性物质，其对测试结果没有影响。
7.5测试将电极插入溶液中，按操作方法操作，等待2分钟后再读数。
本仪器内置绝缘子等值附盐密度的计算公式，且量程自动转换，可以直接读出盐密值。
注意事项：1、宜将电极长度的1/3以上插入溶液，过短将会影响温度测量。
2、测试时不宜让电极接触杯壁，以免影响电导值和温度值。
7.6 软件的使用方法。
请按以下方法安装使用。
1、先将安装光盘的“智能盐密仪安装包文件夹”复制到电脑某个位置，2、然后打开文件夹，双击“setup.exe”安装驱动程序并在桌面上建立快捷方式；3、双击“智能盐密仪串口通信”即可以打开界面；4、如果用USB口通信，就要选择“串行口3";5、然后点“打开端口”在仪器连接好后进入查看记录点“确认”即可上传数据记录。
附录A常用绝缘子表面积及泄露距离一览表序号绝缘子型号上表面积cm2 下表面积cm2 总表面积cm2 泄露距离mm 生产厂家1 FC70～FC120/146（127） 566 1083 1649 3202 BC8～BC12/146（127） 566 1083 1649 3203 FC160/155（146，170） 825 1492 2317 3804 BC160/155（146，170） 825 1492 2317 3805 FC210/170 854 1458 2312 4006 FC300/195 1020 2157 3177 4857 FC7P～FC12P/146 611 1392 2003 4008 BC8P～BC12P/146 611 1392 2003 4009 FC70P～FC120P/146 881 1646 2527 45010 BC80P～BC120P/146 881 1646 2527 45011 FC16P/155（170） 895 1794 2689 45012 FC160P/170（155） 1198 2541 3739 55013 FC210P/170 1183 2536 3719 55014 FC300P/195 1627 3718 5345 69015 FC70D～FC120D/127（146） 1184 1203 2387 36516 FC160D/146（155） 1500 1769 3269 38017 FC210D/155（170） 1433 1468 2901 37518 LXY-70LXY4-70 648 862 1510 32019 LXY-100 548 862 1410 32020 LXY-120 648 862 1510 32021 LXY-160LXY3-160LXY4-160 773 1325 2098 38022 LXY3-210 859 1459 2318 39023 LXY-240 859 1459 2318 39024 LXY-300 1097 2041 3138 48525 LXHY-70LXHY4-70 870 1378 2248 40026 LXHY5-70 975 1601 2576 45027 LXHY4-100 975 1601 2576 45028 LXHY4-120 975 1601 2576 45029 LXY3-210 859 1459 2318 39030 LXY-240 859 1459 2318 39031 LXY-300 1097 2041 3138 48532 LXHY-70LXHY4-70 870 1378 2248 40033 LXHY5-70 975 1601 2576 45034 LXHY4-100 975 1601 2576 45035 LXHY4-120 975 1601 2576 45036 LXHY3-160LXHY4-160 993 1806 2799 45037 LXHY5-160LXHY6-160 1256 2415 3671 54538 LXHY4-210 1256 2415 3671 54539 LXAY-120 946 784 1730 36040 LXZY-160 1256 2415 3671 54541 LXZY-210 1256 2415 3671 54542 LXZY-300 1811 3152 4963 63543 XP-70 674 917 1591 29544 XP-100 670 807 1477 29545 XP-160 681 891 1572 30546 XP-210 874 1112 1986 33547 XP2-210 950 1337 2287 37048 XP1-300 127 1994 2121 48549 XWP1-70 1162 861 2023 40050 XWP2-70 1162 861 2023 40051 XWP2-100 1288 1208 2496 45052 XWP2-160 1551 1208 2759 45053 XWP-210 1423 1360 2783 45054 XDP-70C 336 382 718 16055 XDP-70CN 336 382 718 16056 XWP-7 1210 803 2013 41057 X-4.5 645 805 1450 30058 XP-7 685 715 1400 29059 XP-10 645 805 1450 29560 LXP-7 685 715 1400 290补充：直流绝缘子表面积序号型号(吨位) 上表面积cm2 下表面积cm2 总表面积cm2 厂家1 CA-774EZ(210) 3754 NGK2 CA-772EZ(160) 2900 845 37453 CA-776EZ(300三伞) 3951 1268 52194 CA-765EZ(300) 2055 3055 51105 CA-735EZ(160) 1355 2295 36506 CA-745EZ(210) 1355 2295 36507 CA-765EZ(400) 39808 大连 160KN 1355 2185 35409 自贡 160KN 1355 2325 3680附录B线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密规定划分污秽等级污湿特征盐密，mg/cm2线路发电厂、变电所0 大气清洁地区及离海岸盐场50km以上无明显污染地区≤0.03 —Ⅰ大气轻度污染地区，工业区和人口低密集区，离海岸盐场10km～50km地区。
