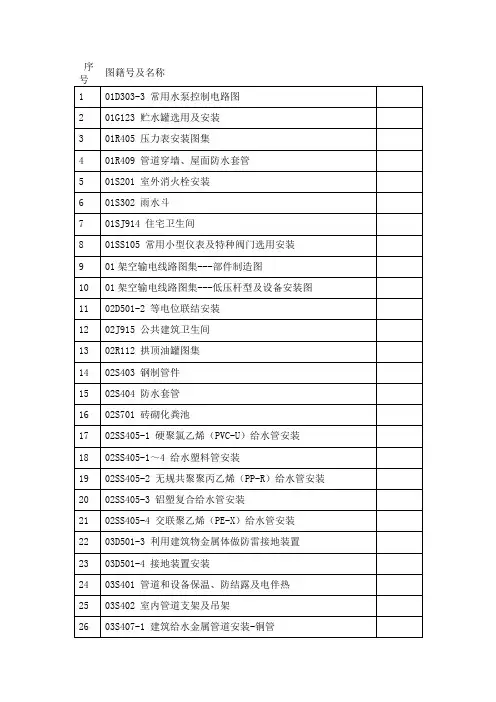

安装常用图籍目录(电子版)
94K101-2玻璃钢屋顶风机基础及安装.exe
242
95SS103立式水泵隔振及其安装.exe
243
96K150-1筒形风帽及附件.exe
244
96K150-2圆伞形风帽.exe
245
96K150-3圆锥形风帽.exe
246
98K101-3离心通风机安装图（A式在钢支架上安装）.exe
247
158
S231圆形雨水井
159
S305小型潜水排污泵选用与安装
160
S312防水套管
161
S515排水检查井2003年局部修改版
162
S517排水管道出水口2003年局部修改版
163
S775(一) 40吨无阀滤池
164
S775_1_40吨无阀滤池
165
05S502室外给水管道附属构筑物
166
T905（二）圆形膨胀水箱
34
04FD02防空地下室电气设备安装
35
04FK02防空地下室通风设备安装图集
36
04FS01防空地下室给排水设计图集
37
04FS02防空地下室给排水设施安装
38
04G325吊车轨道联结及车挡（适用于混凝土结构）
39
04S516混凝土排水管道基础及接口
40
04S520埋地塑料排水管道施工
41
04SG518-3门式刚架轻型房屋钢结构（有吊车）
90
95S223排出口
91
95S235雨水口
92
95S517排水管道出水口
93
95S518-1雨水口（一）铸铁井圈
94
95S518-2雨水口（二）混凝土井圈
IS型单级单吸清水离心泵安装使用说明书

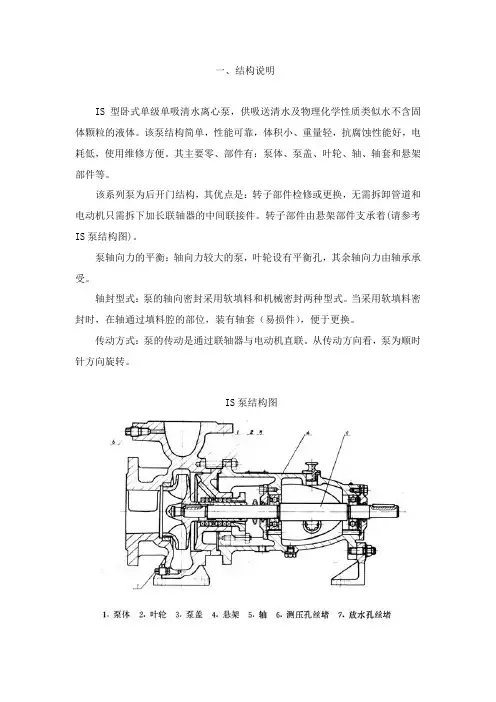

一、结构说明IS型卧式单级单吸清水离心泵，供吸送清水及物理化学性质类似水不含固体颗粒的液体。
该泵结构简单，性能可靠，体积小、重量轻，抗腐蚀性能好，电耗低，使用维修方便。
其主要零、部件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。
该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道和电动机只需拆下加长联轴器的中间联接件。
转子部件由悬架部件支承着(请参考IS泵结构图)。
泵轴向力的平衡：轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
轴封型式：泵的轴向密封采用软填料和机械密封两种型式。
当采用软填料密封时，在轴通过填料腔的部位，装有轴套（易损件），便于更换。
传动方式：泵的传动是通过联轴器与电动机直联。
从传动方向看，泵为顺时针方向旋转。
IS泵结构图二、主要性能参数分厂常用的IS型离心泵有以下几种型号：三、操作、使用与维护1.起动及停车：①检查悬架油室的油位，是否在规定范围内。
②启动前用手转动泵的联轴器，看泵的转子部分是否转动灵活。
③试车启动，检查水泵的转向是否正确。
④往水泵内注水，使吸水管路和泵内的气体完全排出。
⑤关闭出口阀门及压力表旋塞。
⑥上述步骤完成后，启动电机并打开压力表旋塞，看压力表指针是否指在正确的位置。
⑦打开真空表旋塞。
缓慢打开出水阀门，这时压力表指针的位置将随出水阀门打开的大小程度而变化，当压力表指针指到所需的位置时，停止出水阀的调正。
完成了泵的启动。
⑧当需要停车时，先关闭出水阀门，关闭真空表旋塞，切断电源，最后关闭压力表旋塞。
2.运转：①注意水泵轴承升温。
一般不超过环境温度35℃，但最高温度不得超过75℃。
②悬架室的油位，必须保持在油标的1/3～2/3处。
3.泵的维护：①检查泵的底座、泵、电动机是否紧固。
②检查仪表、引线的状况，检查管路是否泄漏或松动。
③当泵安装位置的环境温度较低时，停车后应将泵内的液体放出，以免将泵或管路系统冻坏。
④当较长时间停止使用水泵时，应将水泵拆卸，作防锈处理，重新装好妥善保存，以备下次再用。
离心泵安装方法和注意事项

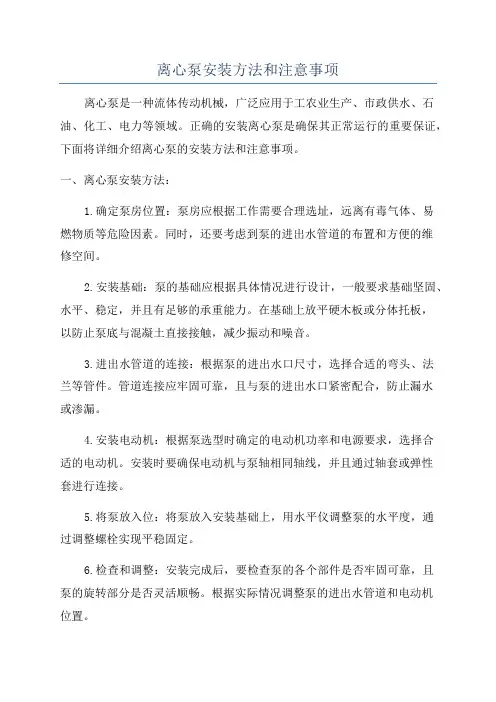

离心泵安装方法和注意事项离心泵是一种流体传动机械，广泛应用于工农业生产、市政供水、石油、化工、电力等领域。
正确的安装离心泵是确保其正常运行的重要保证，下面将详细介绍离心泵的安装方法和注意事项。
一、离心泵安装方法：1.确定泵房位置：泵房应根据工作需要合理选址，远离有毒气体、易燃物质等危险因素。
同时，还要考虑到泵的进出水管道的布置和方便的维修空间。
2.安装基础：泵的基础应根据具体情况进行设计，一般要求基础坚固、水平、稳定，并且有足够的承重能力。
在基础上放平硬木板或分体托板，以防止泵底与混凝土直接接触，减少振动和噪音。
3.进出水管道的连接：根据泵的进出水口尺寸，选择合适的弯头、法兰等管件。
管道连接应牢固可靠，且与泵的进出水口紧密配合，防止漏水或渗漏。
4.安装电动机：根据泵选型时确定的电动机功率和电源要求，选择合适的电动机。
安装时要确保电动机与泵轴相同轴线，并且通过轴套或弹性套进行连接。
5.将泵放入位：将泵放入安装基础上，用水平仪调整泵的水平度，通过调整螺栓实现平稳固定。
6.检查和调整：安装完成后，要检查泵的各个部件是否牢固可靠，且泵的旋转部分是否灵活顺畅。
根据实际情况调整泵的进出水管道和电动机位置。
7.接通电源：经过以上步骤后，可以接通电源，启动泵进行试运行，检查是否有异常声音、振动等情况。
二、离心泵安装注意事项：1.密封系统：泵的密封系统是防止泵体渗漏的重要部分，安装时要确保密封件完好，紧固件牢固。
根据介质特性选择合适的密封方式。
2.进出水管道：管道连接处应严密，防止泄漏。
泵的进水管道应设有过滤器，以防止杂质进入泵腔。
3.泵的进出水口：泵的进水口应设置在水源附近，以减小进水管道的阻力。
出水口应设有止回阀，以防止返流。
4.电动机：如果电动机靠近泵，则应注意电动机的噪音和振动是否会对泵的运行产生不良影响。
电动机的接线应符合电气安全规范。
5.地基设计：泵的地基应具有足够的强度和稳定性，避免因振动引起的破坏。
IS离心式清水泵结构及安装使用说明

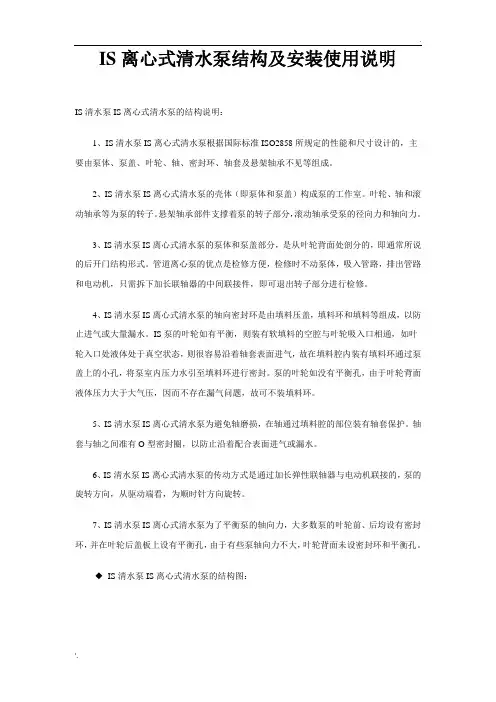

IS离心式清水泵结构及安装使用说明IS清水泵 IS离心式清水泵的结构说明：1、IS清水泵 IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS清水泵 IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。
叶轮、轴和滚动轴承等为泵的转子。
悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。
3、IS清水泵 IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。
管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。
4、IS清水泵 IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。
IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。
泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。
5、IS清水泵 IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。
轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。
6、IS清水泵 IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
7、IS清水泵 IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
◆ IS清水泵 IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/h L/s 轴功率电机功率IS80-50-200 290030 8.33 53 55 7.87152.56050 13.9 50 69 9.87 2.560 16.7 47 71 10.8 3.0145015 4.17 13.2 51651.062.22.525 6.94 12.5 1.31 2.530 8.33 11.8 67 1.44 3.0IS65-40-200 290015 4.17 53 49 4.427.52.05825 6.94 50 60 5.67 2.030 8.33 47 61 6.29 2.514507.5 2.08 13.2 43 0.631.12.012.5 3.47 12.5 55 0.77 2.015 4.17 11.8 57 0.85 2.5IS65-40-250 2900 15 4.17 82 37 9.05 15 2.0 76一、 IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。

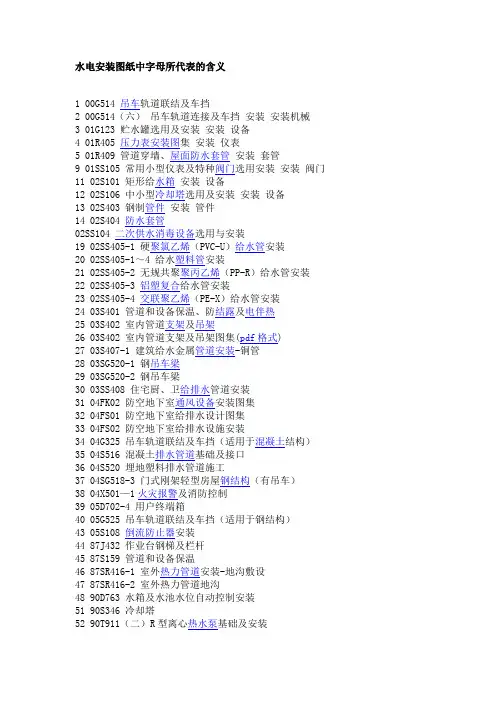

水电安装图纸中字母所代表的含义
