浅谈农村配电变压器的选择与安装
浅谈农村配电变压器的安装
浅谈农村配电变压器的安装1配电变压器的安装原则（1）农村公用配电变压器应按照“小容量、密布点、短半径”的原则进行安装和改造。
尽量采用多台分布的小容量配电变压器，避免单台大容量配电变压器，以免引起供电范围过大，低压线路用电半径过长。
宜选用节能型低损耗变压器。
（2）做好负荷的统计分析。
根据三相动力和单相负荷、最大的电动机容量，以及近年来电力发展规划等选择配变。
根据负荷的性质和用电要求，来确定是否安装专用变压器，以适应客户生产用电需要。
（3）合理选择配电变压器的容量和安装位置，使其在经济条件下运行。
在正常情况下负荷不低于配电变压器容量的40%，不高于配电变压器容量的80%，既不轻载，也不超载运行，以实现配电变压器的经济运行，并降低电能损耗，提高利用率和使用寿命。
农村配电变压器的容量应根据农村电力发展规划选定，一般按5年考虑。
如果电力发展规划不太明确或实施的可能性波动很大，可使用容载比法选择，即依据当年的用电情况按下列公式确定配电变压器容量S = RsP式中 S——配电变压器在计划年限内（5年）所需容量，kVA；Rs——容载比，一般取1.5～2.0；P——一年内最高用电负荷，kW。
2配电变压器的安装位置（1）配电变压器的安装位置应符合下列要求：靠近负荷中心或重要负荷附近，向四周辐射供电；避开易燃、易爆、污秽严重等对绝缘、设备、导线有害的场所；避开地势低洼地带和易受洪水冲刷的场所；高、低压进出线方便；便于安装、施工和更换、检修设备。
山区尤其应注意：配电变压器忌安装在雷区地带、树木旁、河边水库坝下、桥边等处。
（2）正常环境下配电变压器宜采用柱上安装或屋顶式安装，新建或改造的非临时用电配电变压器不宜采用露天落地安装方式。
下列电杆不宜装变台：转角杆、分支杆、交叉路口的电杆；设有接户线或电缆、线路开关设备的电杆。
3 配电变压器的安装方式（1）柱上安装。
柱上安装是将配电变压器安装在电杆构架上，具有安全和占地面积小等优点。

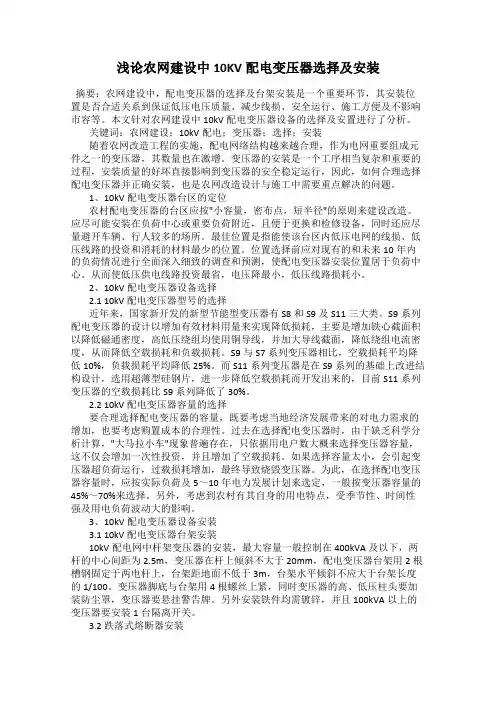

浅论农网建设中10KV配电变压器选择及安装
浅论农网建设中10KV配电变压器选择及安装摘要：农网建设中，配电变压器的选择及台架安装是一个重要环节，其安装位置是否合适关系到保证低压电压质量、减少线损、安全运行、施工方便及不影响市容等。
本文针对农网建设中10kV配电变压器设备的选择及安置进行了分析。
关键词：农网建设；10kV配电；变压器；选择；安装随着农网改造工程的实施，配电网络结构越来越合理，作为电网重要组成元件之一的变压器，其数量也在激增。
变压器的安装是一个工序相当复杂和重要的过程，安装质量的好坏直接影响到变压器的安全稳定运行，因此，如何合理选择配电变压器并正确安装，也是农网改造设计与施工中需要重点解决的问题。
1、10kV配电变压器台区的定位农村配电变压器的台区应按"小容量，密布点，短半径"的原则来建设改造。
应尽可能安装在负荷中心或重要负荷附近，且便于更换和检修设备，同时还应尽量避开车辆、行人较多的场所。
最佳位置是指能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少的位置。
位置选择前应对现有的和未来10年内的负荷情况进行全面深入细致的调查和预测，使配电变压器安装位置居于负荷中心。
从而使低压供电线路投资最省，电压降最小，低压线路损耗小。
2、10kV配电变压器设备选择2.1 10kV配电变压器型号的选择近年来，国家新开发的新型节能型变压器有S8和S9及S11三大类。
S9系列配电变压器的设计以增加有效材料用量来实现降低损耗，主要是增加铁心截面积以降低磁通密度，高低压绕组均使用铜导线，并加大导线截面，降低绕组电流密度，从而降低空载损耗和负载损耗。
S9与S7系列变压器相比，空载损耗平均降低10%，负载损耗平均降低25%。
而S11系列变压器是在S9系列的基础上改进结构设计，选用超薄型硅钢片，进一步降低空载损耗而开发出来的，目前S11系列变压器的空载损耗比S9系列降低了30%。
2.2 10kV配电变压器容量的选择要合理选择配电变压器的容量，既要考虑当地经济发展带来的对电力需求的增加，也要考虑购置成本的合理性。
农网建设中10kV配电变压器的选择及安装技术
农网建设中10kV配电变压器的选择及安装技术摘要在农村电网建设中，选择合适的变压器并安装在适当的位置是一项重要的工作。
本文将对农村电网建设中，10kV配电变压器的选择及安装工作进行探讨和分析。
关键词农网建设；10kV配电变压器；选择；安装引言在农村电网建设工作中，配电变压器的选择与安装是十分重要的。
因此，对于这项工作，供电部门应该给予足够的重视。
选择适当的配电变压器能够保障用户的用电安全，建立更稳定的供电系统。
1 农网中10kV配电变压器的选择为了建设社会主义新农村，国家加大了在农村地区的投入，改造农村的住房、电网等基础设施，农村的面貌发生了巨大的变化。
农村电网建设方面的改善最为突出。
改造前，农村用电很不稳定，在用电高峰时段容易出现断电的情况，电力设备陈旧，容易发生故障，给用户生活带来不便，同时也给国家造成经济损失。
变压器是一种基本的电源设备，与用户的用电安全和利益有重要的关系，因此必须重视变压器安装的相关工作。
10kV配电变压器在农网建设中有重要的作用。
1.1 型号的选择以往，受到技术的限制，可供选择的变压器类型不多，但随着技术的进步和开发力度的加大，变压器的类型也越来越多，性能也越来越好。
从S9到S11，再到S13，节能效果不断提高。
S13变压器主要有三相三柱式叠铁芯和立体卷铁心两种。
当下的S13变压器多采用立体卷铁心设计，更容易保证各项电磁参数。
这种铁心具有多种优点，空载消耗低，节能节材，噪声低，励磁电流小，比三相三柱式铁心的节能效果更明显。
1.2 容量的选择以往选择变压器时，普遍缺少分析的环节，主要依据用户数量选择变压器的容量。
这会导致选择的变压器容量过大，降低了变压器的运载效率，大大增加了供电部门的投资和损失，并且有一定的危险性，使供电系统存在安全隐患。
如果容量过小，变压器处在超负荷运行的状态，随着过载损耗的长期积累，变压器会出现损毁的情况。
因此，在选择变压器时，应注意容量与需求的匹配度。
农网建设10kV配电变压器的选用及安装分析.doc
农网建设10kV配电变压器的选用及安装分析摘要：本文从农网改造的重要性和特殊意义出发，重点对农网建设中配电变压器的选用、安装进行了详细的阐述。
关键词：网改建设；10kV配电变压器；选用及安装随着我国经济的快速发展，电力网络的建设也上了一个新台阶，作为电网重要组成元件之一的变压器，其数量也在激增。
变压器的安装是一个工序相当复杂和重要的过程，安装质量的好坏直接影响到变压器的安全稳定运行，因此，如何合理选择配电变压器和正确安装，也是农网改造设计与施工中需要重点解决的问题。
本人根据参加农网改造的实践和参考有关电力技术规程，对变压器的安装提出以下几点看法，以供参考。
一、10kV配电变压器台区的定位农村配电变压器的台区应按“小容量，密布点，短半径”的原则来建设改造。
变压器应尽可能安装在负荷中心或重要负荷附近，同时还应尽量避开车辆、行人较多的场所，且便于更换和检修设备的地方。
最佳位置是指能使该台区内低压电网的线损、低压线路的投资和消耗的材料最少的位置。
位置选择前应对现有的和未来10年内的负荷情况进行全面深入细致的调查和预测，使配电变压器安装位置居于负荷中心。
从而使低压供电线路投资最省，电压降最小，低压线路损耗小。
这与供电单位本身的经济效益和减轻农民负担密切相关。
改造后的低压台区供电半径一般不大于300m，这样，既减少了线路损耗，又提高了电压质量。
总之，配电变压器安装位置的选择，关系到保证低压电压质量、减少线损、安全运行、降低工程投资、施工方便及不影响市容等。
应从实际出发，全面考虑。
二、10kV配电变压器型号的选择网改前，大部分采用高损耗SJ系列的变压器供电，损耗比重大。
近年来，国家新开发的新型节能型变压器有S8和S9及S11三大类。
S9系列配电变压器的设计以增加有效材料用量来实现降低损耗，主要是增加铁心截面积以降低磁通密度，高低压绕组均使用铜导线，并加大导线截面，降低绕组电流密度，从而降低空载损耗和负载损耗。
农网中配变的正确安装
农网中配变的正确安装农村电网中的配变是指将高压电网的电能分配到农村用户用电设备的变压器，是农村电力供应系统中非常重要的一环。
配变的正确安装对于农村电力供应的稳定和安全运行至关重要。
下面将详细介绍农网中配变的正确安装。
一、配变选址1. 应选择在通风条件良好、无尘、无腐蚀性气体和易燃、易爆物质的地方安装。
2. 避免选址在低洼地带，以防水灾等事故发生。
3. 避免选址在人口密集、交通频繁的地方，以防事故对人员和交通造成伤害。
二、配变的基础设施工程1. 配变的基础应牢固可靠，混凝土强度应符合规定要求，并有防止滑动和冲击的措施。
2. 配变的基础应满足防止水、潮气侵入的要求。
3. 配变的基础应进行防腐处理，以免受到地下水、土壤中的化学物质侵蚀。
三、配变的安装1. 配变应根据电网规划和用户需求来选择合适的型号和容量。
2. 配变的安装应保持与周围环境协调一致，不影响交通和景观。
3. 配变应根据规范要求设置防雷装置，以保护设备免受雷击侵害。
4. 配变的安装应保证设备正常运行，避免发生漏电、短路、过载等故障。
5. 配变的接地应符合规范要求，确保安全接地能力。
6. 配变的电缆线路布置应合理，避免与其他设备和线路交叉，以免造成干扰和故障。
四、配变的试运行和验收1. 安装完成后，应进行试运行，检验配变的各项性能指标是否符合要求。
2. 配变的试运行应按照规范要求进行，测试各项保护设备是否正常运行，检查变压器的绝缘状态是否良好。
3. 配变的试运行期间应监测设备的温度和运行情况，及时排除问题。
4. 配变的试运行合格后，进行正式的验收，验收合格后方可投入使用。
五、配变的运行维护1. 配变投入使用后，应定期进行运行检查和维护，保持设备的正常运行。
2. 配变的维护工作包括设备的清洁、检查各接线是否紧固可靠、测量绝缘电阻和温度等。
3. 配变的运行过程中，应注意设备的运行参数，如电流、电压、温度等，确保设备正常运行。
4. 配变的故障和异常情况应及时处理，避免对电网和用户造成影响。
探讨农网工程中配电变压器的选择与安装
探讨农网工程中配电变压器的选择与安装农网的建设对改善农村居民用电具有重要作用。
配电变压器在农网中属于重中之重，其分布范围广，维护工作量大。
农网改造中，配电变压器的选择与安装关系到工程的经济性以及电网的安全性。
本文阐述了怎样选择正确的变压器，并讨论了配变安装位置的選择及其安装方式。
标签：农网工程;配电变压器;安装随着农村用电负荷的不断增加，农网改造为农村持续发展提供了有力的支撑，配电变压器作为静止的电力设备，直接向农村用户供电。
为了充分发挥农网的性能，正确选择和安装配电变压器就显得尤为重要。
1.农网工程的变压器的选择1.1预测负荷农村电网工程与其他地区电网规划不同，在变压器的选择方面首先应当考虑到农村用电的具体需要。
因此在选择具体的变压器型号之前，应当根据农村的用电负荷选择变压器的容量。
在农村用电的具体情况当中，照明、乡镇企业、传统农业等都是用电负荷考察的关键。
结合以往的规划经验，负荷预测和容量选择可以从以下几个方面开展：①对于所在农村电网的规划区域，要对工业用变压器进行普查，并按照 1.3 倍比例规划变压器千伏安数;②普查商业、工业、照明等综合变压器容量，通过设备的同时率分析，设置实际出现峰值的 1.5 倍为选择变压器的千伏安数;③作为照明专供的农村变压器，应该对具体的年用电负荷数据进行归纳，再结合增长速度，对五年内最高峰值进行预测，从而选择变压器。
1.2配变型号的选择配变应当要结构合理，性能优秀，能够满足稳定运行的要求，在运行过程中应当能够满足节能降损的指标，处于经济运行状态，并且维护方便。
对于变压器的能效，通常用空载损耗以及负载损耗作为指标，我国使用的变压器能效经过了S9、S10、S11 等几个阶段，损耗逐渐降低，是节能降损的主要手段。
S9 系列的配变增加了铁芯的截面积以降低磁通密度，高压侧绕组和低压侧绕组均选用铜质加粗导线以降低绕组电流大小，使空载损耗和负载损耗得以降低。
S11 系列的配变则在此基础上改进了变压器的结构，采用了超薄的硅钢片，再次减少了空载损耗。
配电工程中变压器的选择及安装
配电工程中变压器的选择及安装摘要：电压、频率、波形是电能质量的三大指标。
在我国，良好的电能质量指标是指电力系统中交流电的频率正常（50±0.1~0.5Hz）、电压不超过额定值的±5%~±10%和波形正常（正弦波）。
在整个输、配电网中变压器的作用是将电网的电压进行转换（低压转变为高压为升压变压器，高压转变为低压的为降压变压器）。
它是保证电能经过远距离传输后保证电能质量的重要设备。
本文就如何合理选择配电变压器和正确安装，是农配网改造中需要重点解决的问题。
关键字：配电变压器；选择；安装1、配电变压器的选择方法分析在进行配电变压器的选择中，还要秉承着因地制宜的原则，充分考量不同地区的相关标准要求，如《35kV及以下端变电所（配电房）建设标准》等等，完成配电变压器设置台数、容量的确定。
-般来说，在具有-级或是二级负荷、季节性负荷变化较大或是集中负荷较大的情况下，必须要设置至少两台的配电变压器；若建设了变电所，则应当设置至少两台配电变压器；如果变电所建筑在防火防爆方面有着特殊要求，或是无法建设单独的变电室时，则需要选用干式变压器；如果变电所建筑在防火防爆方面没有特殊要求，或是变电所为独立建筑（可以单独设置变电室）时，则可以选用油浸式变压器。
1.1变压器型式的选择首先应选用低损耗节能变压器。
应根据具体的环境考虑：在多尘或有腐蚀性气体场所选择密闭型变压器或防腐型变压器；供电系统没有特殊要求和民用建筑独立变电所采用三相油浸自冷电力变压器；消防要求较高的场所采用干式电力变压器；电网电压波动较大的场所采用有载调压电力变压器等。
1.2变压器的负荷率变压器的负荷率较低时，变压器自身损耗所占的比例大，效率较低。
在选用变压器时，宜使变压器运行在最佳负荷率下，达到节能之目的。
1.3变压器的环境温度环境温度对变压器的影响很大，变压器不应在环境温度过高的场所运行。
必要时可对环境采取降温措施。
1.4变压器的容量和台数计算变压器的台数应满足用电负荷对可靠性的要求。
探讨农网改造10kV配电变压器的安装
探讨农网改造10kV配电变压器的安装农村电网改造是当前农村电力工作的一项重要任务，而10kV配电变压器的安装是农网改造的关键环节之一。
本文将就农网改造中10kV配电变压器的安装进行探讨，以期为相关工作提供一些参考和帮助。
一、改造背景随着农村电力需求的不断增长，传统的农网结构已经不能满足现代化农业生产和生活用电的需求。
为了使农村电网更加安全、稳定和高效，必须对其进行改造。
而10kV配电变压器的安装作为农网改造的一部分，对于提高电网的供电质量和效率至关重要。
二、安装前的准备工作1. 确定安装地点：根据农村电网的实际情况，要确定10kV配电变压器的安装地点，考虑到供电范围和周边环境等因素，选择最为合适的位置进行安装。
2. 进行场地清理：在确定好安装地点后，需要对场地进行清理，确保安装所需的空间和平整度，以便后续施工。
3. 安装设备采购：在进行10kV配电变压器的安装之前，需要提前准备好所需的设备和材料，包括变压器本体、配电线路、接地设施等。
4. 资质审核：在进行安装施工之前，需要对相关施工单位和人员进行资质审核，确保他们具备相应的经验和资质，以保证安装施工的顺利进行。
三、安装过程及注意事项1. 安装人员的安全防护：在进行10kV配电变压器的安装过程中，安装人员必须严格遵守安全操作规程，佩戴好安全帽、手套、防护眼镜等必要的安全装备，确保人员的安全。
2. 设备安装顺序：首先要安装好变压器本体，然后进行配电线路的连接，并进行接地设施的安装，最后进行设备的调试和验收。
3. 施工质量把控：在进行安装施工过程中，要对施工质量进行严格的把控，确保安装工艺符合相关要求，设备连接牢固可靠，避免因安装质量不佳导致后期的电网故障。
4. 环境保护和美化：在安装完成后，要对施工现场进行清理，保持周边环境的整洁，可以进行一些美化工作，提升场地的整体环境。
四、安装后的运行监测1. 设备调试：在安装完成后，需要对10kV配电变压器进行设备调试，确保其运行稳定、正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压 器 的 空 载 损 耗 比 Ｓ 。系 列 降 低 了 高 、 压 引 线 采 川 多 股 绝 缘 线 ． 截 丝 的 熔 断 时 问 必 须 小 于 或 等 于 ０ １ 低 其 ．
３ ％ ， 投 资 相 对 稍 高 。 配 电 网新 建 面 积 应 根 据 变 压 器 容 量 选 择 。 高 压 ｓ 变 压 器 容 量 在 １ Ｖ ・ 及 以 下 ０ 但 ００ ｋ Ａ
近 年 来 ， 囝 家 新 开 发 的 节 能 型 钢 水 平 同 定 在 两 电 杆 上 ， 槽 钢 下 方 底 部 对 地 面 的 垂 直 距 离 不 低 于 ３５ ．
１ Ｖ 配 电 变 压 器 有 Ｓ ｌＳ３ Ｓ ５ 系 距 地 面 ３Ｉ。 安 装 槽 钢 时 ， 钢 在 杆 Ｉ ． 各 相 熔 断 器 的 水 平 距 离 不 小 于 ０ｋ ｌ 】， ｌ 等 ， ｎ 槽 Ｔ Ｉ 列 。Ｓ 系 列 变 压 器 是 在 过 去 使 用 的 两 端 倾 斜 不 大 于 ２ ０ｍｍ。 一 般 要 求 Ｓ 。系 列 的 基 础 上 改 进 结 构 设 计 ， 台 架 最 低 处 距 地 面 不 少 于 ２． 选 ５ ｍ。 变
容 量 、 台 变 压 器 供 电 方 式 ， 时 还 ３５ Ｉ 。电 杆 的 长 度 在 城 区 干 道 为 ｌ 镀 锌 角 铁 组 装 的 和 合 担 上 。 为 便 于 多 同 ． Ｉ Ｔ ２
应 尽 量 避 开 车 辆 、 人 较 多 的 场 所 ， １ 和 １ ， 僻 处 或 乡 村 为 １ Ｉ 操 作 和 熔 丝 熔 断 后 熔 管 能 顺 利 跌 行 ／ １ ５ｍ 偏 ０Ｉ 和 Ｔ 选 择 便 于更 换 和 检 修 设 备 的 地 方 。
农 网 新 建 或 改 造 时 ． 配 电 变 压 季 节 、 不 同 时 间 Ｊ］ 容 量 变 化 的 需 过 高 、 压 引 线 与 隔 离 开 关 相 连 接 。 ｆ电 低 器 应 依 据 “ 容 量 、 布 点 、 半 径 ” 求 。在 选 择 配 电 变 压 器 容 量 时 ． 避 隔 离 开 关 另 一 端 则 与 电 源 侧 高 压 线 小 密 短 应
２ 配 电 变 压 器 型 式 的 选 择 ｌ ２ ｍ。电 杆 赢 好 后 ， ２根 ３ １ （ 开 落 ， 跌 落 式 熔 断 器 的 安 装 轴 线 应 与 将 Ｉ根 Ｔ
为 ２ ５ １ ） ４ ｍ （ 开 为 ３ ５ Ｉ 的 槽 竖 直 线 成 ８５ １ 。 。 低 压 侧 熔 断 器 ． Ｉ 或 根 Ｔ ． ｎ） ．～ ７ 角
少 、 荷 又 比 较 集 巾 、 １台 配 电 变 进 行 科 学 分 析 计 算 ， 靠 估 计 选 择 配 路 ， 压 器 高 、 压 接 线 柱 应 加 装 防 负 需 变 低 压 器 供 电 的 ， 应 根 据 现 有 负 荷 及 发 电 变 压 器 容 量 易 造 成 “ 马 拉 小 车 ” 尘 罩 。安 装 铁 件 均 作 镀 锌 防 腐 处 理 。 大 展 规 划 ，尽 量 将 配 电 变 压 器 安 装 在 的 现 象 。 负 荷 中 心 ， 从 配 电 变 压 器 的 低 压 ｍ ４ 口到 每 个 负 荷 点 ，辐 射 式 向 四 周 延 伸 ， 电 半 径 以 不 超 过 ５ ０ｍ 为 宜 。 供 ０
０． Ｔ 。 ２ １Ｉ
跌 落 式熔 断 器熔 丝 按
“ 电 变 配
用 超 薄 型 硅 钢 片 ， 进 一 步 降 低 空 载 压 器 放 到 槽 钢 上 以 后 ， 将 其 底 部 与 压 器 内 部 或 高 、 低 压 出 线 发 生 短 路
损 耗 而 开 发 出 来 的 。 目 前 Ｓ．系 列 变 台 架 的 槽 钢 用 ４ 根 螺 栓 紧 紧 同 定 。 时 能 迅 速 熔 断 ” 原 则 进 行 选 择 ， ． 的 熔
配 电 变 压 器 台 架 的 安 装
变压 器 台架上 应悬 挂各类 警示 牌 。
５ 跌 落 式 熔 断 器 的 安 装
在 农 网 新 建 或 改 造 时 ， 配 电 变 压器 多 采 用 双杆 台架 安 装
配 电 变 压 器 的 高 、低 压 侧 均 应
（ 量 小 装 没 熔 断 器 。高 压 侧 熔 断 器 底 部 对 容
的 原 则 进 行 定 位 并 合 选 择
免 依 据 用 电 户 数 多 少 。靠 估 计 选 择 路 或 ｍ 线 侧 的 低 压 线 路 相 连 。 为 防
为 不 止 鼠 害 或 落 人 金 属 杂 物 造 成 相 间 短
（ ） 对 于 村 庄 较 小 、 用 电 户 数 变 压 器 容 量 年第 ４期
栏 目主 持
柳
鸣
髓ｉ 农村静 电变 摩器 的 禳
选 圣 鼻爱 装
（ ６ （） ） 南 省 许 昌供 电公 司 ４ １）（ 河 （） 司 明安
ｌ 配 电 变 压 器 安 装 位 置 的 选 择
器 或 调 容 变 压 器 供 电 ． 以 满 足 不 同 装 的 和 合 担 。 变 压 器 本 体 接 线 柱 通
（ ２） 对 于 村 庄 较 大 、 用 电 户 数 于 ４ ０ ｋ Ａ） ０ Ｖ－ 。配 电 变 压 器 台 架 施 Ｔ 地 面 的 垂 直 距 离 不 低 于 ４ ５ ｍ。各 相 ． 多 、 荷 分 布 不 均 的 村 庄 ． 根 据 负 时 ， 采 用 ２根 混 凝 土 电 杆 架 起 配 电 熔 断 器 的 水 平 距 离 不 小 于 ０ ５ ｍ ， 负 应 ． 安 荷 分 布 及 村 庄 规 划 ， 用 短 距 离 、 变 压 器 ， 两 电 杆 的 根 开 为 ２ ５ ｍ 或 装 在 ２ 根 ６３ｒ ｍ￣６ ｍｉ ｘ ５ Ｔ 采 小 ． ａ ｎ ２ ０ ０ ｍｌ ｌ的
