道路通行能力计算
通行能力计算公式
通行能力计算公式好的，以下是为您生成的关于“通行能力计算公式”的文章：咱们平时出门，无论是走路、骑车还是开车，都能感受到道路的拥堵或者顺畅。
这背后其实藏着一个很重要的概念，那就是通行能力。
先来说说什么是通行能力。
简单来讲，它就是在一定的道路条件、交通条件和控制条件下，单位时间内道路上某一断面能通过的最大车辆数。
这就好比一个管道，能通过的水流量是有个上限的。
那通行能力的计算公式是怎么来的呢？这可不是拍拍脑袋想出来的。
得考虑好多因素呢！比如说道路的宽度、车道数、坡度，还有车辆的类型、车速，甚至包括驾驶员的反应时间等等。
就拿一条普通的双向四车道公路来说吧。
假设车道宽度都标准，没有什么特殊的障碍物。
这时候，通行能力的计算就得把各种因素都综合起来。
比如说，小车的行驶速度一般比大车快，那在计算的时候就得分别考虑小车和大车的比例。
我记得有一次，我开车回老家。
那是一条不算宽的省道，车流量还挺大。
当时我就想，这路的通行能力到底咋样呢？结果一路上走走停停，堵得人心烦意乱。
后来我仔细观察了一下，发现是因为有一段路在施工，车道变窄了，而且还有不少大货车慢悠悠地开着，影响了整体的车速和通行效率。
咱们再来说说城市道路的通行能力计算。
城市道路可就更复杂啦！不仅有汽车，还有行人、自行车。
路口还有红绿灯控制。
这时候，就得考虑信号灯的周期、绿灯时间、行人过街的时间等等。
比如说一个十字路口，东西方向绿灯亮 30 秒，南北方向绿灯亮 40 秒。
在这绿灯时间内，能通过多少辆车就得好好算一算。
而且还得考虑车辆启动时的延误，有些司机反应快，起步迅速；有些司机可能慢半拍，这都会影响通行能力。
在实际生活中，通行能力的计算对于交通规划和管理可太重要了。
如果能准确算出一条路的通行能力，就能合理规划车道数量，设置合适的交通信号，避免出现严重的拥堵。
比如说新建一个小区，周边的道路就得提前考虑通行能力。
要是规划不好，等小区住满了人，车流量大增，道路却不堪重负，那居民出行可就麻烦了。
道路通行能力计算
下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。
道路通行能力第３．２．１条路段通行能力分为可能通行能力与设计通行能力。
在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算：Ｎｐ＝３６００/ｔｉ（３．２．１-１）式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕ/ｈ）；ｔｉ——连续车流平均车头间隔时间（ｓ/ｐｃｕ）。
当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。
不受平面交叉口影响的机动车车道设计通行能力计算公式如下：Ｎｍ＝αｃ·Ｎｐ（３．２．１-２）式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）；αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。
第３．２．２条一条自行车车道宽１ｍ。
不受平面交叉口影响时，一条自行车车道的路段可能通行能力按下公式计算：Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１）式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/（ｈ· ｍ））；ｔｆ——连续车流通过观测断面的时间段（Ｓ）；Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）；ωｐｂ——自行车车道路面宽度（ｍ）。
路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ/（ｈ·ｍ）；无分隔设施时为１８００ｖｅｈ/（ｈ·ｍ）。
不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算：Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２）式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈ/（ｈ· ｍ））；αｂ——自行车道的道路分类系数，见表３．２．２。
受平面交叉口影响一条自行车车道的路段设计通行能力，设有分隔设施时，推荐值为１０００～１２００ｖｅｈ/（ｈ·ｍ）；以路面标线划分机动车道与非机动车道时，推荐值为８００～１０００ｖｅｈ/（ｈ·ｍ）。
道路通行能力的计算
道路通行能力的计算关键词：道路通行能力、交通工程、城市规划、计算方法、案例分析一、引言随着城市化进程的加速，交通拥堵成为了严重影响城市生活质量的问题。
道路通行能力是衡量道路系统对交通负荷的承受能力，是疏导交通流量、缓解交通拥堵的重要依据。
因此，道路通行能力的计算在城市规划和交通工程中具有重要意义。
二、关键词引入1、道路通行能力：指在给定道路条件下，单位时间内通过道路某一断面的最大车辆数。
2、交通工程：是一门研究道路交通流运行规律、交通需求与设施规划设计、交通安全管理与控制等问题的学科。
3、城市规划：是对城市空间和功能进行合理规划，以满足城市发展需求和居民生活需求的过程。
4、计算方法：指通过公式、算法等方式，根据输入的数据得出输出结果的方式。
5、案例分析：通过对具体案例的剖析，解释和说明相关概念、原理和方法的应用。
三、基础概念讲解1、道路宽度：指车道两侧路缘石之间的距离，是影响道路通行能力的重要因素之一。
2、车辆速度：指车辆在道路上行驶时的平均速度，与道路通行能力成正比关系。
3、流量：指单位时间内通过道路某一断面的车辆数，是衡量道路通行能力的重要指标。
四、计算方法讲解道路通行能力的计算方法主要有两种：一是根据道路断面形状和交通条件，通过理论公式计算通行能力；二是通过交通调查和仪器设备，实测道路的通行能力。
在实际应用中，常用的计算公式是针对单车道和双车道道路分别制定的。
单车道道路通行能力的计算公式为：C = w * v * q * c其中，C为道路通行能力，w为道路宽度，v为车辆速度，q为车道数量，c为方向系数（取0.9-1.1之间的值）。
双车道道路通行能力的计算公式为：C = 2 * w * v * q * c与单车道不同的是，双车道道路需要考虑两个方向的车流量，因此乘以2。
五、案例分析假设某城市一条长度为1000米、宽度为30米的城市道路，车辆速度范围为40-80千米/小时，车道数量为双向四车道。
通行能力计算
路段通行能力计算方法城市道路路段通行能力可根据一个车道的理论通行能力进行修正而得。
对理论通行能力的修正应包括车道数、车道宽度、自行车影响以及交叉口影响四个方面。
即43210r r r r C C ⋅⋅⋅⋅=（式1）式中：0C ——路段设计通行能力（pcu/h ）；1r ——自行车影响修正系数； 2r ——车道宽度影响修正系数；3r ——车道数影响修正系数；4r ——交叉口影响修正系数。
1.路段设计通行能力0C 的确定根据《城市道路设计规范》，一条车道的可能通行能力如下：附表1一条车道的可能通行能力（V ≤60km/h ）2.自行车影响修正系数1r 的确定自行车对机动车道机动车的影响，应视有无分隔带（墩）及自行车道交通负荷的大小分三种情况考虑。
1）机动车道与非机动车道之间有分隔带（墩）。
当机动车道与非机动车道之间设有分隔带时，路段上的自行车对机动车影响较小，可不考虑折减。
2）机动车道与非机动车道之间无分隔带（墩），但自行车道负荷不饱和。
当机动车道与非机动车之间没有设置分隔带时，自行车对机动车有影响，但如果自行车道上的自行车交通量小于自行车道通行能力，此时，自行车基本上在非机动车道上行驶，对机动车的影响不大。
3）机动与非机动车道之间无分隔带（墩），且自行车道超饱和负荷。
当自行车交通量超过自行车道的通行能力时，自行车将侵占机动车道而影响机动车的正常运行，使机动车的车速、通行能力大大降低，其影响系数可根据自行车侵占的机动车道宽度与机动车道单向总宽之比确定，其影响系数为：121/)5.0]/[(8.0W W Q Q r bic bic -+-= （式2）式中：bicQ ——自行车交通量（辆/小时）；][bic Q ——每m 宽自行车道的实用通行能力（辆/小时）；2W ——单向非机动车道宽度（m ）； 1W ——单向机动车道宽度（m ）。
3.车道宽度影响修正系数2r 的确定车道宽度对行车速度有很大的影响，在城市道路设计中，取标准车道宽度为3.5m ，当车道宽度大于该值时，有利于车辆行驶，车速略有提高；当车道宽度小于该值时，车辆行驶的自由度受到影响，车速降低。
【道路运输】通行能力计算
下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。
道路通行能力第３．２．１条路段通行能力分为可能通行能力与设计通行能力。
在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算：Ｎｐ＝３６００/ｔｉ（３．２．１-１）式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕ/ｈ）；ｔｉ——连续车流平均车头间隔时间（ｓ/ｐｃｕ）。
当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。
不受平面交叉口影响的机动车车道设计通行能力计算公式如下：Ｎｍ＝αｃ·Ｎｐ（３．２．１-２）式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）；αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。
第３．２．２条一条自行车车道宽１ｍ。
不受平面交叉口影响时，一条自行车车道的路段可能通行能力按下公式计算：Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１）式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/（ｈ· ｍ））；ｔｆ——连续车流通过观测断面的时间段（Ｓ）；Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）；ωｐｂ——自行车车道路面宽度（ｍ）。
路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ/（ｈ·ｍ）；无分隔设施时为１８００ｖｅｈ/（ｈ·ｍ）。
不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算：Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２）式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈ/（ｈ· ｍ））；αｂ——自行车道的道路分类系数，见表３．２．２。
受平面交叉口影响一条自行车车道的路段设计通行能力，设有分隔设施时，推荐值为１０００～１２００ｖｅｈ/（ｈ·ｍ）；以路面标线划分机动车道与非机动车道时，推荐值为８００～１０００ｖｅｈ/（ｈ·ｍ）。

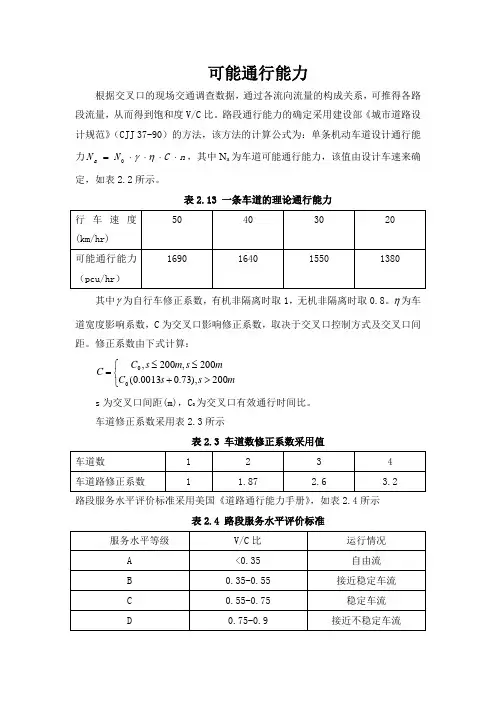

路段通行能力计算方法
可能通行能力根据交叉口的现场交通调查数据，通过各流向流量的构成关系，可推得各路段流量，从而得到饱和度V/C 比。
路段通行能力的确定采用建设部《城市道路设计规范》（CJJ 37-90）的方法，该方法的计算公式为：单条机动车道设计通行能力n C N N a ⋅⋅⋅⋅=ηγ0，其中N a 为车道可能通行能力，该值由设计车速来确定，如表2.2所示。
表2.13 一条车道的理论通行能力其中γ为自行车修正系数，有机非隔离时取1，无机非隔离时取0.8。
η为车道宽度影响系数，C 为交叉口影响修正系数，取决于交叉口控制方式及交叉口间距。
修正系数由下式计算：⎩⎨⎧>+≤≤=m s s C m s m s C C 200),73.00013.0(200,200,0s 为交叉口间距(m)，C 0为交叉口有效通行时间比。
车道修正系数采用表2.3所示表2.3 车道数修正系数采用值路段服务水平评价标准采用美国《道路通行能力手册》，如表2.4所示表2.4 路段服务水平评价标准设计通行能力由路段流量的调查结果，并且根据交叉口的间距、路段等级、车道数等对路段的通行能力进行了修正。
在此基础上对路段的交通负荷进行了分析。
路段机动车车道设计通行能力的计算如下：δm c p m k a N N = （1）式中:m N —— 路段机动车单向车道的设计通行能力（pcu/h ） pN —— 一条机动车车道的路段可能通行能力（pcu/h ）ca —— 机动车通行能力的分类系数，快速路分类系数为0.75；主干道分类系数为0.80；次干路分类系数为0.85；支路分类系数为0.90。
mk —— 车道折减系数，第一条车道折减系数为 1.0；第二条车道折减系数为0.85；第三条车道折减系数为0.75；第四条车道折减系数为0.65.经过累加，可取单向二车道mk ＝1.85；单向三车道mk ＝2.6；单向四车道mk ＝3.25；δ—— 交叉口影响通行能力的折减系数，不受交叉口影响的道路（如高架道路和地面快速路）δ＝1；该系数与两交叉口之间的距离、行车速度、绿信比和车辆起动、制动时的平均加、减速度有关，其计算公式如下：∆+++=b v a v v l vl 2/2///δ （2）l —— 两交叉口之间的距离（m ）；a —— 车辆起动时的平均加速度，此处取为小汽车0.82/s m ；b——车辆制动时的平均加速度，此处取为小汽车1.662m；/s ——车辆在交叉口处平均停车时间，取红灯时间的一半。
城市道路交叉口与路段通行能力计算方法与公式
计算说明一、路段通行能力与饱和度的计算说明1、通行能力计算计算路段单方向的通行能力，如“由东向西的通行能力”、“由南向北的通行能力”。
∑=ni i C C 1＝单 （1-1）单C —— 路段单向通行能力；i C —— 第i 条车道的通行能力；i —— 车道编号，从道路中心至道路边缘依次编号；n —— 路段单向车道数。
车道交条ααα⨯⨯⨯=0C C i （1-2） 0C —— 1条车道的理论通行能力，根据道路设计速度取表1-1中对应的建议值：表1-1 0C 值条α —— 车道折减系数，自中心线起第一条车道的折减系数为1.00，第二条车道的折减系数为0.80～0.89，第三条为0.65～0.78，第四条为0.50～0.65，第五条以上为0.40～0.52；交α —— 交叉口折减系数，根据道路设计速度和路段两交叉口之间的距离由表1-2确定：表1-2 交叉口折减系数——车道宽度折减系数，根据车道宽度由表1-3确定：车道表1-3 车道折减系数2、饱和度计算V/——实际流量除以通行能力。
C二、交叉口通行能力与饱和度计算说明1、通行能力计算∑=ni i C C 1＝交叉口 (2-1)交叉口C —— 交叉口通行能力；i C —— 交叉口各进口的通行能力；i —— 交叉口进口编号；n —— 交叉口进口数，n 为4或3。
∑=Kj j i C C 1＝ (2-2) j C —— 进口各车道的通行能力；j —— 车道编号；K —— 进口车道数。
先计算各个车道的通行能力，再计算各个进口的通行能力，然后计算整个交叉口的通行能力。
用专用工具计算进口各车道通行能力，按直行、直左、直右、直左右、专左、专右的先后顺序。
（1） 直行、直左、直右与直左右车道的通行能力计算：需要输入的数据：① 信号周期T ；② 对应相位的绿灯时间t ；③ 对应相位的有效绿灯时间j t ；④ 对应的车流量。
注意：→“有效绿灯时间j t ”项，只需设定一个不为零的数即可，建议与t 相等。
公路通行能力及车道数计算0108
公路通行能力及车道数计算0108
公路通行能力及车道数计算0108
其中，独立车流能力指的是单位宽度车道（每小时）能够通行的最大车辆数量。
根据美国公路交通流量控制手册（Highway Capacity Manual, HCM）的数据，独立车流能力可以表示为：
独立车流能力=饱和流量/(1+所有影响因素的调整值)
饱和流量即单位宽度车道上的最大交通流量，常用的计算公式为：
饱和流量=绿波流量x调节因素x饱和度修正因素
绿波流量指的是在没有交通信号的情况下，单位宽度车道在最大交通流量下的通过率，通常为每小时1800辆。
调节因素是考虑交通信号的影响，根据交通信号的时间间隔和绿灯时间来确定。
饱和度修正因素是考虑车流密度对饱和流量的影响，通常使用校正参数来表达。
在实际计算中，还需要根据道路的具体情况来确定一些调整系数，如直行流量因子、转弯流量因子、交叉口进入系数等。
除了车道数之外，车道宽度也是影响公路通行能力的重要因素。
车道宽度越宽，车辆之间的间距越大，交通流量就可以更大。
此外，道路的几何形态、交叉口、借道等情况也将对公路通行能力产生影响。
在实际计算中，可以使用交通仿真软件、道路数据采集等方法来获取道路交通流量信息，然后根据以上公式计算出公路的通行能力。
总之，公路通行能力的计算是一个复杂的过程，需要考虑多个因素，并结合具体情况进行调整和修正。
准确计算出公路的通行能力是保障公路交通安全和提高交通效率的重要工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下面只是相关的计算方法只是要寻找更为专业只是还是要看专业书籍的。
道路通行能力
第３．２．１条路段通行能力分为可能通行能力与设计通行能力。
在城市一般道路与一般交通的条件下，并在不受平面交叉口影响时，一条机动车车道的可能通行能力按下式计算：
Ｎｐ＝３６００/ｔｉ（３．２．１-１）
式中Ｎｐ——一条机动车车道的路段可能通行能力（ｐｃｕ/ｈ）；
ｔｉ——连续车流平均车头间隔时间（ｓ/ｐｃｕ）。
当本市没有ｔｉ的观测值时，可能通行能力可采用表３．２．１-１的数值。
不受平面交叉口影响的机动车车道设计通行能力计算公式如下：
Ｎｍ＝αｃ·Ｎｐ（３．２．１-２）
式中Ｎｍ——一条机动车车道的设计通行能力（ｐｃｕ/ｈ）；
αｃ——机动车道通行能力的道路分类系数，见表３．２．１-２。
受平面交叉口影响的机动车车道设计通行能力应根据不同的计算行车速度、绿信比、交叉口间距等进行折减。
第３．２．２条一条自行车车道宽１ｍ。
不受平面交叉口影响时，一条自行车车道的路段可能通行能力按下公式计算：
Ｎｐｂ＝３６００Ｎｂｔ/（ｔｆ（ωｐｂ-０．５））（３．２．２-１）
式中Ｎｐｂ——一条自行车车道的路段可能通行能力（ｖｅｈ/（ｈ· ｍ））；
ｔｆ——连续车流通过观测断面的时间段（Ｓ）；
Ｎｂｔ——在ｔｆ时间段内通过观测断面的自行车辆数（ｖｅｈ）；
ωｐｂ——自行车车道路面宽度（ｍ）。
路段可能通行能力推荐值，有分隔设施时为２１００ｖｅｈ/（ｈ·ｍ）；无分隔设施时为１８００ｖｅｈ/（ｈ·ｍ）。
不受平面交叉口影响一条自行车车道的路段设计通行能力按下式计算：
Ｎｂ＝αｂ·Ｎｐｂ（３．２．２-２）
式中Ｎｂ——一条自行车车道的路段设计通行能力（ｖｅｈ/（ｈ· ｍ））；
αｂ——自行车道的道路分类系数，见表３．２．２。
受平面交叉口影响一条自行车车道的路段设计通行能力，设有分隔设施时，推荐值为１０００～１２００ｖｅｈ/（ｈ·ｍ）；以路面标线划分机动车道与非机动车道时，推荐值为８００～１０００ｖｅｈ/（ｈ·ｍ）。
自行车交通量大的城市采用大值，小的采用小值。
第３．２．３条信号灯管制十字形交叉口的设计通行能力按停止线法计算。
十字形交叉口的设计通行能力为各进口道设计通行能力之和。
进口道设计通行能力为各车道设计通行能力之和。
一、各种直行车道的设计通行能力。
１．直行车道设计通行能力应按下式计算：
Ｎｓ＝３６００ψｓ（（ｔｇ-ｔ１）/ｔｉｓ＋１）/ｔｃ（３．２．３-１）
式中Ｎｓ——一条直行车道的设计通行能力（ｐｃｕ/ｈ）；
ｔｃ——信号周期（ｓ）；
ｔｇ——信号周期内的绿灯时间（ｓ）；
ｔ１——变为绿灯后第一辆车启动并通过停止线的时间（ｓ），可采用２．３ｓ；ｔｉｓ——直行或右行车辆通过停止线的平均间隔时间（ｓ/ｐｃｕ）；
ψｓ——直行车道通行能力折减系数，可采用０．９。
２．直右车道设计通行能力应按下式计算；
Ｎｓｒ＝Ｎｓ（３．２．３-２）
式中Ｎｓｒ——一条直右车道的设计通行能力（ｐｃｕ/ｈ）。
３．直左车道设计通行能力应按下式计算：
Ｎｓｌ＝Ｎｓ（１-β′１/２）（３．２．３-３）
式中Ｎｓｌ——一条直左车道的设计通行能力（ｐｃｕ/ｈ）；
β′１——直左车道中左转车所占比例。
４．直左右车道设计通行能力应按下式计算：
Ｎｓｌｒ＝Ｎｓｌ（３．２．３-４）
式中Ｎｓｌｒ——一条直左右车道的设计通行能力（ｐｃｕ/ｈ）。
二、进口道设有专用左转与专用右转车道时，设计通行能力应按照本面车辆左、右转比例计算。
先计算本面进口道的设计通行能力，再计算专用左转及专用右转车道的设计通行能力。
１．进口道设计通行能力应按下式计算：
Ｎｅｌｒ＝ΣＮｓ/（１-β１-βｒ）（３．２．３-５）
式中Ｎｅｌｒ——设有专用左转与专用右转车道时，本面进口道的设计通行能力（ｐｃｕ/ｈ）；
ΣＮｓ——本面直行车道设计通行能力之和（ｐｃｕ/ｈ）；
β１——左转车占本面进口道车辆的比例；
βｒ——右转车占本面进口道车辆的比例。
２．专用左转车道设计通行能力应按下式计算：
Ｎ１＝Ｎｅｌｒ·β１（３．２．３-６）
式中Ｎ１——专用左转车道的设计通行能力（ｐｃｕ/ｈ）。
３．专用右转车道设计通行能力
Ｎｒ＝Ｎｅｌｒ·βｒ（３．２．３-７）
式中Ｎｒ——专用右转车道的设计通行能力（ｐｃｕ/ｈ）。
三、进口道设有专用左转车道而未设专用右转车道时，专用左转车道的设计通行能力Ｎ１应按本面左转车辆比例β１计算，如下式：
１．Ｎｅ１＝ΣＮｓｒ/（１-βｌ）（３．２．３-８）
式中Ｎｅ１——设有专用左转车道时，本面进口道设计通行能力（ｐｃｕ/ｈ）；
ΣＮｓｒ——本面直行车道及直右车道设计通行能力之和（ｐｃｕ/ｈ）。
２．Ｎ１＝Ｎｅ１·β１（３．２．３-９）
四、进口道设有专用右转车道而未设专用左转车道时，专用右转车道的设计通行能力Ｎｒ按本面右转车辆比例βｒ计算，如下式：
１．Ｎｅｒ＝ΣＮｓｌ/（１-βｒ）（３．２．３-１０）
式中Ｎｅｒ——设有专用右转车道时，本面进口道的设计通行能力（ｐｃｕ/ｈ）；ΣＮｓｌ——本面直行车道及直左车道设计通行能力之和（ｐｃｕ/ｈ）。
２．Ｎｒ＝Ｎｅｒ·βｒ（３．２．３-１１）
五、在一个信号周期内，对面到达的左转车超过３～４ｐｃｕ时，应折减本面各种直行车道（包括直行、直左、直右及直左右等车道）的设计通行能力。
当Ｎｌｅ＞Ｎ’ｌｅ时，本面进口道的设计通行能力按下式折减：
Ｎ’ｅ＝Ｎｅ-ｎｓ（Ｎｌｅ-Ｎ’ｌｅ）（３．２．３-１２）
式中Ｎ’ｅ——折减后本面进口道的设计通行能力（ｐｃｕ/ｈ）；
Ｎｅ——本面进口道的设计通行能力（ｐｃｕ/ｈ）；
ｎｓ——本面各种直行车道数；
Ｎｌｅ——本面进口道左转车的设计通过量（ｐｃｕ/ｈ）；
Ｎｌｅ＝Ｎｅ·βｌ（３．２．３-１３）
Ｎ’ｌｅ——不折减本面各种直行车道设计通行能力的对面左转车数（ｐｃｕ/ｈ）。
当交叉口小时为３ｎ，大时为４ｎ，ｎ为每小时信号周期数。
第３．２．４条信号灯管制Ｔ形交叉口的设计通行能力为各进口道设计通行能力之和。
典型计算图式见图３．２．４-１及图３．２．４-２。
一、图３．２．４-１中Ｔ形交叉口设计通行能力为Ａ、Ｂ、Ｃ各进口道通行能力之和，还应验算Ｃ进口道左转车对Ｂ进口道通行能力的折减。
按以下规定计算：
１．Ａ进口道的设计通行能力用式（３．２．３-１）计算。
２．Ｂ进口道为直右车道，其设计通行能力用式（３．２．３-２）计算。
３．Ｃ进口道为直左车道，其设计通行能力用式（３．２．３-３）计算。
当Ｃ进口道每个信号周期的左转车超过３～４ｐｃｕ时，应折减Ｂ进口道的设计通行能力，用式（３．２．３-１２）计算。
二、图３．２．４-２中Ｔ形交叉口设计通行能力为Ａ、Ｂ、Ｃ各进口道通行能力之和。
应验算Ｃ进口道左转车对Ｂ进口道设计通行能力的折减、按以下规定计算：
１．Ａ进口道的设计通行能力用式（３．２．３-１）计算。
２．Ｂ进口道的设计通行能力用式（３．２．３-１０）计算，式中Ｎｓｌ为本面直行车道的设计通行能力。
３．Ｃ进口道的直行车辆不受红灯信号控制，通行能力有较大提高，但交叉口的设计通行能力应受交通特性的制约。
如直行车道的车流与对向车流大致相等时，则Ｃ进口道的设计通行能力可采用Ｂ进口道的数值。
当Ｃ进口道每个信号周期的左转车超过３～４ｐｃｕ时，应折减Ｂ进口道的设计通行能力，用式（３．２．３-１２）计算。
第３．２．５条信号灯管制交叉口进口道的一条自行车车道的设计通行能力为１０００ｖｅｈ/（ｈ·ｍ）。
第３．２．６条环形交叉口机动车车行道的设计通行能力与相应非机动车数见表３．２．６。
表列数值适用于交织长度为ｌｗ＝２５～３０ｍ。
当ｌｗ＝３０～６０ｍ时，表中机动车车行道的设计通行能力应进行修正。
修正系数ψｗ按下式计算：
ψｗ＝３ｌｗ/（２ｌｗ＋３０）（３．２．６）。
