酸雾净化塔多面空心球填料
酸雾净化塔多面空心球填料
酸雾净化塔是一种用于处理酸雾废气的设备，其主要作用是去除废气中的酸性物质，以保护环境和人类健康。
酸雾净化塔中填料的选择是影响设备处理效果的重要因素之一，多面空心球填料是一种常用的填料类型。
多面空心球填料具有表面积大，阻力小，分布均匀等特点，可以提高酸雾净化塔的处理效率。
多面空心球填料的制作材料有PP、PVC、PE、FRP等材料，其中以PP材料最为常用。
酸雾净化塔多面空心球填料的形态为球状，通常直径为25mm至110mm，表面有众多人字形的棱角，棱角的形态是将球分为多个小面，据此命名为多面空心球填料。
这种填料的特殊形状可以有效地增加表面积，提高吸附率，同时阻力小，不易堵塞，适合于高污染的废气处理。
多面空心球填料还具有自清洁作用，填料表面呈现如山丘般波浪状的形态，废气经过填料时会产生涡流，将填料表面的污染物颗粒带走，并在内部凝聚成大颗粒，从而避免填料表面的堵塞。
1. 填料的大小和材质应根据具体的废气处理需求进行选择，避免因填料不当而影响净化效果。
2. 安装填料时应严格按照要求进行，避免填料间的间隙过大或过小影响净化效果。
3. 对于排放大量酸性废气的企业，应定期对酸雾净化塔进行检查和维护，清除填料表面的污染物，并更换老化和磨损的填料。
综上，多面空心球填料是一种性能优良的酸雾净化塔填料。
合理选择和使用填料可以提高酸雾净化塔的净化效率，保护环境和人类健康。
多面空心球型填料
多面空心球型填料多面空心球型填料是一种常用于化工、石油、环保等领域的填料材料，它具有多个面的球型结构，表面呈现出许多空心的小球，这种设计能够增加填料的表面积，提高物质传递效率，从而达到更好的分离、吸附、传质等效果。
多面空心球型填料的设计理念源于传统的球型填料，传统球型填料的表面积相对较小，传质效果较差。
而多面空心球型填料通过在球体表面开设许多小孔，使填料形成多个空心小球，从而增大了填料的表面积。
这些小孔不仅可以增加表面积，还可以有效地阻碍流体的通过，增加了流体与填料之间的接触时间，提高了传质效率。
多面空心球型填料通常采用化工材料制成，如陶瓷、塑料、金属等。
不同的材料具有不同的化学性质和物理性质，可以根据具体的工艺要求选择合适的材料。
例如，陶瓷材料具有耐酸碱性、耐高温性等特点，适用于腐蚀性介质的处理；塑料材料具有良好的耐腐蚀性和低密度，适用于轻质物质的分离；金属材料具有良好的导热性和机械强度，适用于高温高压条件下的传质。
多面空心球型填料的优点是显而易见的。
首先，它具有较大的表面积，可以增加物质传递的效率。
其次，由于填料内部是空心结构，所以比实心填料更轻，可以降低设备的负荷和能耗。
此外，多面空心球型填料还具有良好的机械强度和耐腐蚀性，可以适应各种恶劣的工艺环境。
多面空心球型填料的应用范围广泛。
在化工领域，它可以用于吸附剂、分离剂、催化剂等的载体；在石油领域，它可以用于炼油、脱硫、脱氧等过程的填料；在环保领域，它可以用于废气治理、废水处理等环保设备的填料。
多面空心球型填料的应用可以提高工艺效率，降低能耗，实现资源的高效利用，具有重要的经济和环境意义。
多面空心球型填料是一种具有良好填料性能的材料，在化工、石油、环保等领域具有广泛的应用前景。
它的多面空心结构能够增加填料的表面积，提高物质传递效率，从而实现更好的分离、吸附、传质等效果。
同时，多面空心球型填料还具有较好的机械强度和耐腐蚀性，适用于各种恶劣的工艺环境。
酸雾净化塔的使用说明酸雾净化塔结构简介、工艺流程
酸雾净化塔的使用说明酸雾净化塔结构简介、工艺流程1、酸雾中和塔：φ800~φ3500，塔体体内装有一定高度φ50mm塑料鲍而环或多面空心球为填料层。
使碱液与酸雾气接触面大，接触时间长，吸收效率高，无害气体最终由塔顶风帽排出，尾气排放符合国家排放要求。
2、碱液箱：箱体上配有爬梯、排污管等。
3、风机：选用材质为聚酯聚丙烯制成的GBF4-72-12A型风机作为排风机A式传动。
4、碱液泵：选用氟塑料衬里或塑料衬里离心泵为碱泵，具有良好的防腐蚀性能和运转性能，易于检修。
碱液泵出口没有防腐压力表和取样阀。
风机进气管道为聚丙烯圆管道。
安装注意事项1、对于聚丙烯酸雾净化塔基础的安装面,应保证在同一水平面上，净化塔底脚须知螺栓或沓接固定在基础的予埋钢板上。
2、聚丙烯风机安装时，应严防杂物掉入风机内。
净化塔安装完成后，在试车之前必须清除塔内污物。
因一般聚丙烯易燃，安装及维修过程中，严禁使用明火。
3、贮液箱内NaOH溶液浓度应保持在4-16%范围内，当NaOH浓度低于2%时，必须加注NaOH溶液或更换新的NaOH溶液。
贮液箱中废液应根据实际使用情况进行更换。
4、如聚丙烯风机安装在室内，风机的电机应采取防雨措施。
对于聚丙烯净化塔金属支架至少每年进行防腐处理二次。
酸雾净化塔净化顺序过程原理(1)吸风罩－－进风管道－－风机（或进风段）－－进风段第一段滤料层（第一级中和反应段）－－第二级滤料层（第二级中和反应段）旋流板－－出风帽盖－－排风管（或吸入段风机）(2)酸雾净化塔工作原理：酸雾净化塔采用氢氧化钠溶液为吸收中和液来净化酸雾废气。
气体由离心通风机压入或吸入进风段，再向上流动，至第一滤料层，与第一级喷咀喷出的中和液接触反应。
吸收后的废气继续向上流动至第二滤料层，与第二级喷咀喷出的中和液接触，再次发生中和反应，然后通过旋流板，由风帽和排风管或风机排入大气中。
酸雾净化塔的特点如下:它具有效力高、耐腐蚀性强，高强度、低噪声、耗电省、体积小，拆装维修方便，轻巧耐用，外形美观大方等优点.BSG-2型酸雾净化塔是对普通酸雾净化塔产品基础上进行重新设计的一种新型玻璃钢环保设备，采用一级鼓泡，两级喷淋，四级吸收，同时对填料层及塔体进行了技术参数上的优化，净化效率可达98%，净化后的酸雾废气大大低于国家排放标准，是当前国内外最理想的高浓度、较高温度酸碱净化设备。

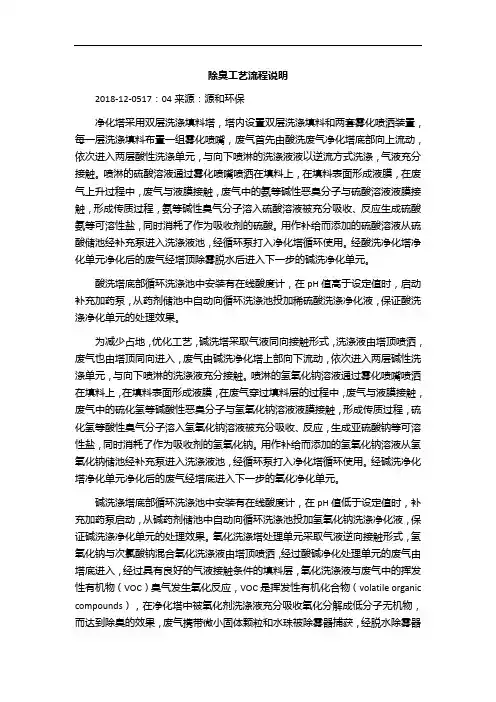

化学除臭工艺
除臭工艺流程说明2018-12-0517：04来源：源和环保净化塔采用双层洗涤填料塔，塔内设置双层洗涤填料和两套雾化喷洒装置，每一层洗涤填料布置一组雾化喷嘴，废气首先由酸洗废气净化塔底部向上流动，依次进入两层酸性洗涤单元，与向下喷淋的洗涤液液以逆流方式洗涤，气液充分接触。
喷淋的硫酸溶液通过雾化喷嘴喷洒在填料上，在填料表面形成液膜，在废气上升过程中，废气与液膜接触，废气中的氨等碱性恶臭分子与硫酸溶液液膜接触，形成传质过程，氨等碱性臭气分子溶入硫酸溶液被充分吸收、反应生成硫酸氨等可溶性盐，同时消耗了作为吸收剂的硫酸。
用作补给而添加的硫酸溶液从硫酸储池经补充泵进入洗涤液池，经循环泵打入净化塔循环使用。
经酸洗净化塔净化单元净化后的废气经塔顶除雾脱水后进入下一步的碱洗净化单元。
酸洗塔底部循环洗涤池中安装有在线酸度计，在pH值高于设定值时，启动补充加药泵，从药剂储池中自动向循环洗涤池投加稀硫酸洗涤净化液，保证酸洗涤净化单元的处理效果。
为减少占地，优化工艺，碱洗塔采取气液同向接触形式，洗涤液由塔顶喷洒，废气也由塔顶同向进入，废气由碱洗净化塔上部向下流动，依次进入两层碱性洗涤单元，与向下喷淋的洗涤液充分接触。
喷淋的氢氧化钠溶液通过雾化喷嘴喷洒在填料上，在填料表面形成液膜，在废气穿过填料层的过程中，废气与液膜接触，废气中的硫化氢等碱酸性恶臭分子与氢氧化钠溶液液膜接触，形成传质过程，硫化氢等酸性臭气分子溶入氢氧化钠溶液被充分吸收、反应，生成亚硫酸钠等可溶性盐，同时消耗了作为吸收剂的氢氧化钠。
用作补给而添加的氢氧化钠溶液从氢氧化钠储池经补充泵进入洗涤液池，经循环泵打入净化塔循环使用。
经碱洗净化塔净化单元净化后的废气经塔底进入下一步的氧化净化单元。
碱洗涤塔底部循环洗涤池中安装有在线酸度计，在pH值低于设定值时，补充加药泵启动，从碱药剂储池中自动向循环洗涤池投加氢氧化钠洗涤净化液，保证碱洗涤净化单元的处理效果。
氧化洗涤塔处理单元采取气液逆向接触形式，氢氧化钠与次氯酸钠混合氧化洗涤液由塔顶喷洒，经过酸碱净化处理单元的废气由塔底进入，经过具有良好的气液接触条件的填料层，氧化洗涤液与废气中的挥发性有机物（VOC）臭气发生氧化反应，VOC是挥发性有机化合物（volatile organic compounds），在净化塔中被氧化剂洗涤液充分吸收氧化分解成低分子无机物，而达到除臭的效果，废气携带微小固体颗粒和水珠被除雾器捕获，经脱水除雾器后通过管道进入排气筒排入大气。
酸雾净化方案
环保设施解决方案废气处理部分1、产品概述我公司生产的STBF系列玻璃钢酸雾净化塔是本厂根据国内外废气处理设备和我厂酸雾处理塔的基础上改进的新一代酸雾处理设备，现已申请了国家专利，该设备具有阻力小，能耗省，噪声低，处理效率高，能处理氯化氢气体（HCL）、氟化氢气体（HF）、氨气（NH3）、硫酸雾（H2SO4）、铬酸雾（CrO3）、氰氢酸气体（HCN）、碱蒸汽（NaOH）、硫化氢气体（H2S）、二氧化硫（SO2）气体及福尔马林（HCHO）等水溶性气体，采用重叠式双级喷淋及滤料层与喷雾交叉布置，使汽液相逆向流动，即酸雾气体由下而上流动，喷淋液由上而下喷淋。
这样能使汽液接触更加充分，提高了净化效率，目前生产的STFA、STFB、STFS、STFW、STFG等系列玻璃钢净化塔均为国内较新科研成果，该设备具有气液接触充分，净化效率优异，设备阻力小，噪声低，结构紧凑，造型美观，制作精良，操作、维护方便，运行费用低等优点。
产品工艺先进、性能可靠、品种齐全、质量保证、投放市场后，经几年使用净化效率均在95%以上，深受用户好评。
本设备适用于高层建筑屋面上和地面安装，并且由于采用转速低的风机，噪声小、耗电少、设备阻力低。
它具有外形美观、结构紧凑、占地面积小、耐腐浊、抗老化性能好，安装、运输、维护管理方便等优点，且净化效果可靠，是目前国内较理想的一种新颖废气净化设备。
适用于电镀酸洗车间及其它生产过程中，产生的盐酸、硫酸、氮氧化物等酸性有害气体的净化。
2、设备运行原理和技术特点STBF系列净化塔的净化过程：塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，酸雾废气由风机压入净化塔内外筒夹套组成的匀压室，经过不等速迂回式的二道喷雾处理，进入净化塔内筒处理器，废气穿过有花片球式填料组成的填料层，再经过二道喷雾处理，使气液两相充分接触发生吸收中和反应，达到高效净化之目的。
经处理后的废气再经过脱水器脱液处理，然后排入大气。
酸雾净化塔处理原理
酸雾净化塔处理原理
酸雾净化塔是一种用于处理酸雾污染的设备，其处理原理主要涉及以下几个方面：
1. 酸雾吸收：酸雾净化塔内安装有吸收液喷淋系统，通过喷淋酸雾吸收液，将废气中的酸性物质吸收进去。
常用的吸收液包括氢氧化钠、氨水等。
酸雾在吸收液中发生中和反应，氢离子与氢氧根离子结合形成水分子，从而达到了净化的目的。
2. 干湿两相分离：酸雾净化塔内部设计有填料层或板状填料，用于增大吸收界面，并提高酸雾与吸收液之间的接触质量。
在酸雾经过填料层或板状填料的同时，也会带走一定量的水汽。
酸雾和水汽通过填料层的作用发生分离，酸雾被吸收液吸收，而干净的空气则经过填料层从净化塔顶部排出。
3. 吸收液再生：酸雾吸收液中吸收了酸性物质后，会逐渐浓缩成酸液。
为了保证吸收效果和降低运行成本，净化塔通常设置有吸收液再生系统。
在吸收液再生系统中，酸液会被送往再生设备进行处理，通过蒸发、脱水、中和等步骤，将酸液再生成吸收液，达到循环使用的目的。
4. 尾气处理：酸雾净化塔处理后的尾气中可能还会存在一部分微量的酸性物质或水汽。
为了确保排放符合环保要求，净化塔通常还会配备尾气处理装置，如除雾器、洗涤塔等，进一步去除尾气中的酸性物质和水汽，使尾气达到排放标准。
综上所述，酸雾净化塔通过酸雾吸收、干湿两相分离、吸收液
再生和尾气处理等步骤，对酸雾污染进行有效处理和净化，达到环保排放的要求。
酸雾净化塔技术要求
酸雾净化塔技术要求一、概述酸雾净化塔是一种用于处理含有酸性气体的废气的设备。
它主要通过化学反应将废气中的酸性成分转化为无害物质，从而达到净化废气的目的。
本文将从设计、材料、工艺等方面介绍酸雾净化塔技术要求。
二、设计要求1. 设计流量：根据生产过程中产生的废气量和浓度确定酸雾净化塔的设计流量。
2. 填料选择：填料应具有良好的耐腐蚀性能和传质性能，常用填料有陶瓷球、玻璃球等。
3. 填充密度：填充密度应根据废气中污染物浓度和反应速率确定，一般在150-300 kg/m3之间。
4. 反应器高度：反应器高度与填充层数有关，一般按照每层填充高度为1.5-2m计算。
三、材料要求1. 填料材料：填料应选用具有良好耐腐蚀性能和传质性能的材料，如陶瓷球、玻璃球等。
2. 填料支承材料：填料支承材料应选用耐腐蚀性能好的材料，如玻璃钢、不锈钢等。
3. 反应器本体材料：反应器本体应选用耐腐蚀性能好的材料，如玻璃钢、碳钢、不锈钢等。
四、工艺要求1. 填充：填充前应进行清洗和干燥处理，填充时要注意填充密度均匀。
2. 水平分布板：水平分布板应采用耐酸碱的材料制作，密封性能好，防止废气侧漏。
3. 进出口管道：进出口管道应选用耐腐蚀性能好的材料，如玻璃钢、碳钢、不锈钢等，并采用密封措施防止泄漏。
4. 循环液泵：循环液泵应选用耐酸碱的泵，并采取防腐措施。
五、操作维护要求1. 定期检查反应器内部情况，清洗填充物和水平分布板。
2. 定期更换循环液，并对循环系统进行清洗和消毒。
3. 定期检查进出口管道和泵的密封情况，及时更换损坏的部件。
4. 定期检查酸雾净化塔的运行状态，如发现异常情况及时进行处理。
六、安全要求1. 操作人员应接受相关培训，了解操作规程和安全注意事项。
2. 废气处理过程中应采取防护措施，避免废气泄漏。
3. 酸雾净化塔应设置监测仪器，监测废气中酸性成分浓度。
4. 废液应按照相关法规进行处置。
七、结语酸雾净化塔是一种重要的废气处理设备，在设计、材料、工艺、操作维护和安全方面都有一定的要求。
酸雾净化塔空心球
酸雾净化塔空心球
酸雾净化塔空心球是一种用于酸雾净化过程中的填充物，它是由一种高性能陶瓷材质制成的，具有极佳的化学惰性和耐酸碱性能。
在酸雾净化过程中，空心球能够充分混合酸雾和气体，提高酸雾和气体之间的接触和反应效率，使酸雾得到更好的净化和处理。
酸雾净化塔空心球的优点:
1.耐酸碱性能强，能够在高酸碱环境下长期工作，不受腐蚀。
2.低压降，空心球内部留有足够的空隙，气体压力下降，节省能源。
3.空心球体积小，重量轻，便于安装和维护。
4.空心球外形规则，表面光滑，不易阻塞，易于清洗和保养。
酸雾净化塔空心球的应用范围:
1.石化行业:用于酸洗、硝化、邻油基苯等酸雾净化处理。
2.电镀行业:用于电镀废水、电镀气体等酸雾净化处理。
3.冶金行业:用于冶炼废气、吸附设备等酸雾净化处理。
4.半导体行业:用于半导体制造过程中的酸雾净化处理。
酸雾净化塔空心球的安装方法:
1.将空心球均匀地填充在酸雾净化塔内。
2.将塔壁表面涂上一层涂层，防止空心球掉落和阻塞。
3.定期清洗空心球和塔壁，保持良好的净化效果。
综上所述，酸雾净化塔空心球是一种性能优良、应用广泛的酸雾净化填料。
它具有耐酸碱性能强、低压降、体积小、重量轻等众多优点，适用于石化、电镀、冶金、半导体等行业的酸雾净化处理。
在安装和维护上也比较方便，有利于提高生产效率和环境保护水平。
2、喷淋塔填料（PP多面空心球）是喷淋塔的核心-喷淋塔填料的基本要求
2、喷淋塔填料（PP多⾯空⼼球）是喷淋塔的核⼼-喷淋塔填料
的基本要求
----------------------
喷淋塔塔内填料的主要⽬的是提供⾜够⼤的⾯积，促使⽓液两相流充分接触，⽓液流动⼜不致造成过⼤的阻⼒。
它是喷淋塔的核⼼。
喷淋塔操作性能的好坏，与所选的填料有直接关系。
对填料的基本要求如下⼏⽅⾯：
1.要有较⼤的⽐表⾯积
单位体积填料层所有具有的表⾯积称为填料的⽐表⾯，以a t表⽰，单位为m2/m3。
填料的表⾯积只有被流动的液相所湿润，才能构成有效的传质⾯积。
因此，若希望有较⾼的传递速率，除须有⼤的⽐表⾯积之外，还要求填料有良好的润湿性能及有利于⽓液均匀分布的形状。
2.要有较⾼的空隙率
单位体积填料层所具有的空隙体积称为填料的空隙率，以ε表⽰，单位为m3/m3。
当填料的空隙较⾼时，⽓、液通过能⼒⼤且⽓流阻⼒⼩，操作弹性范围较宽。
3.制造填料的材料应保证有⾜够的机械强度，不易破损，重量轻、耐腐蚀、价廉易得。
⽬前实际所提供的填料很难全⾯满⾜以上要求，选择填料时应根据实际情况权衡利弊。
PP多⾯空⼼球。
酸雾吸收塔
酸雾吸收塔概述酸雾吸收塔是一种用于处理含有酸性气体的工业废气的装置。
它通过将废气与一种吸收剂接触，将气体中的酸性成分吸收并转化为无害的盐类，来达到净化废气的目的。
本文将介绍酸雾吸收塔的工作原理、结构设计以及维护保养等相关内容。
工作原理酸雾吸收塔主要依靠吸收剂与废气的接触来实现废气净化。
一般情况下，吸收剂是一种石灰石浆液，可以有效地中和废气中的酸性成分。
具体的工作过程如下：1.废气进入酸雾吸收塔，并经过预处理系统，去除其中的颗粒物等杂质。
2.酸雾吸收塔内部设置有多层填料，用于增加吸收剂与废气的接触面积。
3.废气通过填料层时，和吸收剂进行充分接触。
吸收剂中的氧化钙（CaO）与废气中的酸性气体反应，生成相应的盐类，如氯化钙（CaCl2）等。
4.经过吸收过程后，废气中的酸性成分被吸收剂吸附和转化，废气中排放出的气体几乎没有酸性物质。
结构设计塔身结构酸雾吸收塔通常由以下几个部分组成：1.塔体：塔体是酸雾吸收塔的主体结构，一般由不锈钢制成，具有较好的耐腐蚀性和密封性能。
塔体内部经过抛丸处理，表面光滑，有利于吸收剂在填料层中的均匀分布。
2.填料层：填料层是酸雾吸收塔的关键部分，用于增加吸收剂与废气的接触面积。
常见的填料材料有陶瓷、塑料等，其形状和结构设计可以根据具体的应用需求进行优化。
3.雾化系统：雾化系统用于将吸收剂均匀地喷洒到填料层上。
一般使用喷淋头或喷雾装置进行喷洒，确保吸收剂能够充分覆盖整个填料层。
辅助设备除了主体结构外，酸雾吸收塔还需要以下辅助设备来确保其正常运行：1.循环泵：循环泵用于将吸收剂从底部循环输送到塔顶，确保塔内吸收剂的循环往复，达到充分接触的效果。
2.净化器：净化器用于过滤废气中的颗粒物等杂质，保证吸收剂的纯净度和稳定性。
3.除湿设备：除湿设备用于去除吸收剂中的过量湿气，防止塔内湿度过高，影响吸收效果。
4.控制系统：控制系统用于自动监测和调节酸雾吸收塔的运行参数，确保其稳定性和安全性。
衡水酸雾吸收塔
衡水酸雾吸收塔衡水酸雾吸收塔，是一种用于处理酸雾污染物的装置。
酸雾污染是工业生产中常见的环境问题之一，它会对大气环境和人体健康造成严重危害。
为了解决这一问题，衡水酸雾吸收塔被广泛应用。
酸雾是指工业生产过程中产生的含有酸性物质的气体。
这些酸性物质主要包括二氧化硫、氮氧化物等。
当这些污染物排放到大气中时，会与空气中的水蒸气反应形成酸性雾霾，对环境造成严重影响。
衡水酸雾吸收塔的原理是利用化学反应将酸雾污染物吸收并转化为无害物质。
它的结构通常由进气口、喷淋系统、填料层、底部液池和出口组成。
当含有酸雾污染物的气体进入吸收塔时，首先经过喷淋系统，喷淋出一定量的吸收液体。
吸收液体通常是一种碱性溶液，如氢氧化钠溶液。
这种溶液可以与酸性物质发生中和反应，从而将酸雾污染物吸收。
在吸收塔内部，填料层被用来增加气体和液体的接触面积，以促进吸收反应的进行。
填料通常是一种多孔材料，如陶瓷球、塑料球等。
当气体通过填料层时，与填料表面的液体发生接触，酸雾污染物被液体吸收并中和。
吸收塔底部的液池用来收集被吸收的污染物和吸收液体。
经过一段时间的运行，液池中的污染物会逐渐积累，需要定期清理。
清理后的废液可经过处理后排放或进行再利用。
衡水酸雾吸收塔的设计和操作需要考虑多种因素，如进气速度、液体喷淋量、填料选择等。
合理的设计和操作可以提高吸收效率，减少能耗和废液产生。
酸雾污染是当前环境保护的重要课题之一。
衡水酸雾吸收塔的应用为解决酸雾污染问题提供了一种有效的技术手段。
通过吸收塔的运行，酸雾污染物可以被有效去除，减少对环境的危害。
衡水酸雾吸收塔是一种用于处理酸雾污染的装置。
它利用化学反应将酸雾污染物吸收并转化为无害物质。
其设计和操作需要考虑多种因素，以提高吸收效率。
应用衡水酸雾吸收塔可以有效减少酸雾污染对环境的危害，保护大气环境和人体健康。
