施工现场一级配电箱(1)
施工现场临时用电配电箱一级二级三级定义和管理规范
施工现场临时用电：一级、二级、三级配电箱的定义及管理规范在实际施工过程中，会出现需要临时用电的情况，所以临时搭建变电站用电设备，然后将各级配电箱分支到各个用电现场。
因此，配电箱可分为一级配电箱、二级配电箱和三级配电箱三种。
1.临时用电该视频包括：1、施工现场的临时配电系统；2、临时电工；3、用电临时接地措施；4、电线电缆的固定和导管的铺设；5、配电箱；6、漏电保护器的设置；7、工程机械操作；8、电气设备的检查和使用；9、临时照明；10、临时用电工程的验收；11、常见的违规操作；12、临时宿舍违规用电的；13、电动灭火器的选用；14、触电急救；15、临时用电数据的归档管理。
一级配电箱是从变压器引入三相电源、地线和零线。
施工配电柜用于施工现场的施工。
专为施工现场的特殊情况而设计，符合建设部门的相关施工用电规范和标准。
一套完整的产品可以形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的，非常适合各种符合标准的工程。
一级机柜采用下进下出电缆，前门打开。
主母线采用铜排连接，接触良好。
内部设有计量系统，安全美观。
防雨箱顶部适合野外作业。
二级配电箱是从一级配电箱的电力线到临时用电场所。
二次配电箱也适用于工地施工用电。
专为项目施工现场的特殊情况设计，符合建设部门相关施工用电规范标准。
一套完整的产品可形成完整的建筑用电三级保护体系，达到一机一闸一保护的目的。
二次配电箱采用内外门设计，外观喷塑，安全美观。
防雨箱顶部适合野外作业。
二次配电箱应放置在离地1.5M处总开关 60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A—DZ47-63 20A 两相漏电开关电热水器8000W+洗衣机-DZ47-63 60A两相漏电开关（因为没有40A开关，只有32A）插座开关 16A - DZ47-63 16A主要电器有冰箱、电磁炉、微波炉主开关不需装漏电保护，支路开关最好装漏电保护。
建筑工地配电箱(一、二、三、塔吊)内配置
备注
1
总断路器
DZ20Y—225／3300
225A
1
透明塑料外壳，可见分断点
2
漏电断路器
DZ20L—250／4300
200A
50mA
≤
1
3
额定剩余动作电流50mA
4
额定不动作电流25mA
5
漏电断路分断时间≤
6
7
8
9
10
备注
箱子规格600×500×180 箱体厚度
1、漏电断路器DZ15LE—400／3901用在现场弯曲机、调直机的配电箱上
建筑工地配电箱内配置
1、总箱——一级配电箱内配置
序号
名称
型号
额定电流
额定剩余
动作电流
分段时间
配置数量
备注
1
总断路器
DZ20Y—630／3300
630A
1
透明塑料外壳，可见分断点
2
分回路
漏电断路器
DZ20LE—400／3300
400A
30mA
≤
2
3
分回路
漏电断路器
DZ15LE—100／4901
100A
225A
1
4
分回路断路器
DZ20Y—225／3300
225A
1
5
分回路断路器
DZ20Y—100／3300
100A
1
6
分回路断路器
DZ20Y—100／3300
100A
1
7
母排
40×4
8
母排
25×3
9
零排
100A
10
地排
100A
什么叫一级二级三级配电箱
什么叫一级二级三级配电箱什么叫一级二级三级配电箱一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
建筑知识-一级、二级、三级配电箱详细分析
一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。
二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。
二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。
整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。
一级柜采用下进下出，正面开门。
主母线由铜排连接，内部有良好的接触和计量系统。
安全美观，防雨箱顶部适合野外作业。
三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。
“两级保护”主要是指采取漏电保护措施。
除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。
“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。
二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。
整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。
副箱采用内外门设计，外部喷塑。
安全美观，防雨箱顶部适合野外作业。
二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。
施工一级配电箱管理制度
一、总则为保障施工现场电力供应安全、可靠，防止电气事故的发生，确保施工顺利进行，特制定本制度。
本制度适用于施工现场所有一级配电箱的管理和使用。
二、配电箱的分类与设置1. 分类一级配电箱分为固定式和移动式两种。
2. 设置（1）一级配电箱应设置在施工现场的总配电室或临时配电室，并应符合以下要求：a. 配电箱位置应便于操作、检查和维修；b. 配电箱周围应无障碍物，保持通风、干燥；c. 配电箱应远离易燃、易爆物品；d. 配电箱的接地电阻应小于4Ω。
三、配电箱的管理1. 管理职责（1）施工现场项目经理负责一级配电箱的全面管理工作；（2）施工现场安全员负责一级配电箱的安全检查和监督工作；（3）施工现场电工负责一级配电箱的日常维护、检修和操作工作。
2. 管理内容（1）配电箱的采购、安装、调试、验收、使用、维护、检修、报废等环节应符合国家相关标准和规定；（2）配电箱的标识应符合GB/T 3111.1-2008《低压成套开关设备和控制设备》的要求，包括名称、型号、额定电压、额定电流、额定频率、接地标识等；（3）配电箱的绝缘电阻、接地电阻、漏电保护器等应符合国家相关标准和规定；（4）配电箱的内部接线应符合GB/T 14048.1-2008《低压成套开关设备和控制设备》的要求，并定期检查、试验；（5）配电箱的操作、维护、检修等记录应齐全、完整，便于查阅。
3. 管理措施（1）配电箱的采购、安装、调试、验收、使用、维护、检修、报废等环节应严格执行国家相关标准和规定；（2）配电箱的标识、绝缘电阻、接地电阻、漏电保护器等应符合国家相关标准和规定；（3）配电箱的操作、维护、检修等记录应齐全、完整，便于查阅；（4）定期对配电箱进行检查、试验，确保其安全可靠运行；（5）对配电箱进行定期维护、检修，及时消除安全隐患；（6）对配电箱操作人员进行安全教育和培训，提高其安全意识。
四、配电箱的使用1. 操作人员（1）操作人员应具备电工上岗资格；（2）操作人员应熟悉配电箱的结构、性能、操作规程和安全注意事项；（3）操作人员应严格遵守操作规程，确保操作安全。
施工现场临时用电配电箱一级二级三级定义及管理规范
配电箱一级二级三级定义及管理规范施工现场临时用电：因此临时搭建变电在实际施工过程中，会发生需要临时用电的情况，所以配电箱可分所用电设备，再由各级配电箱分支到各个用电现场。
为三种：一级配电箱、二级配电箱和三级配电箱。
一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；、电气灭火器的选择；13．施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
．二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关两相漏电开关DZ47-63 20A——20A—1.5P空调．电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。
三级配电箱是电器设备自身的控制柜。
配电箱安装施工方案(1)
配电箱安装施工方案(1)
一、施工准备
在进行配电箱的安装施工前，需做好以下准备工作： 1. 确定施工现场及安装位置。
2. 准备所需的安装工具和材料，包括螺丝刀、螺丝批、电缆、端子等。
3. 检查配电箱及配件是否完好，无损坏或异常。
二、安装步骤
1. 定位安装位置
在施工现场根据设计要求确定配电箱的安装位置，需考虑通风散热、操作维护等因素。
2. 安装配电箱
1.将配电箱按照设计要求固定在安装位置上，并使用螺丝进行固定。
2.确保配电箱安装稳固，无晃动及松动现象。
3. 连接电缆
1.根据设计要求将电缆引入配电箱内部，注意区分进线和出线，避免混
乱。
2.将电缆的绝缘层剥除，并通过端子或接线盒连接至配电箱内部。
4. 调试及验收
1.接通电源，验收配电箱的安装情况，确认电源正常输出。
2.检查所有接线是否牢固，无短路及接触不良现象。
三、安全注意事项
1.在进行施工时，务必断开电源，确保安全施工。
2.在操作过程中，应避免水、湿气等对配电箱的影响，以免发生安全事
故。
3.对电缆的连接及绝缘要求严格执行，避免发生火灾及电击事故。
四、施工总结
本篇文档介绍了配电箱安装的施工方案及步骤，通过严谨的施工流程及安全注意事项，可以确保配电箱的安全稳定运行。
在实际施工中，需要严格按照设计要求及施工步骤进行操作，确保施工质量和安全。

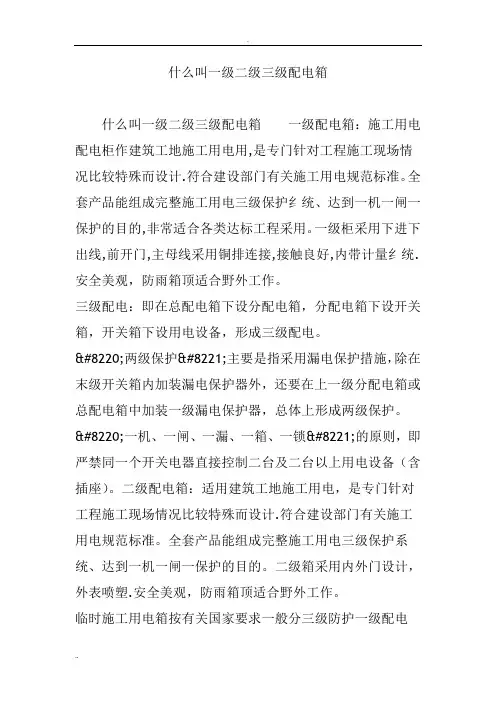

什么叫一级二级三级配电箱
什么叫一级二级三级配电箱暂时用电就是在某个地方施工需要用电，一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至暂时用电，三级配电箱；就是电器设施自己的控制柜。
一级配电箱：施工用电配电柜作建筑工地施工用电用 , 是特意针对工程施工现场状况比较特别而设计 . 切合建设部门相关施工用电规范标准。
全套产品能构成完好施工用电三级保护纟统、达到一机一闸一保护的目的 , 特别合适各种达标工程采纳。
一级柜采纳下进下出线 , 前开门 , 主母线采纳铜排连结 , 接触优秀 , 内带计量纟统 . 安全雅观，防雨箱顶合适野外工作。
三级配电：即在总配电箱下设分派电箱，分派电箱下设开关箱，开关箱下设用电设施，形成三级配电。
“两级保护”主假如指采纳漏电保护举措，除在末级开关箱内加装漏电保护器外，还要在上一级分派电箱或总配电箱中加装一级漏电保护器，整体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即禁止同一个开关电器直接控制二台及二台以上用电设施（含插座）。
二级配电箱：合用建筑工地施工用电，是特意针对工程施工现场状况比较特别而设计 . 切合建设部门相关施工用电规范标准。
全套产品能构成完好施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采纳内外门设计，表面喷塑 . 安全雅观，防雨箱顶合适野外工作。
二级配电箱要离地 1.5M 搁置总开关 60A—— DZ47-63100A照明开关 16A—— DZ47-6316A两相漏电开关空调 1.5P—20A—— DZ47-6320A两相漏电开关电热水器 8000W+洗衣机—— DZ47-6360A两相漏电开关（由于没有40A 的开关，只有32A 的）插座开关 16A—— DZ47-6316A主要用电器为冰箱、电磁炉、微波炉空调开关需要改换，总开关也需要改换。
总开关不用带漏电。
分支开关带漏电保护最好。
由于人体经过30mA用致命危险。
漏电开关的动作电流是15—30mA当前市内配电用线一般都是 4 平方的，有点已经用到 6 平方的。
一级电箱的配置标准
一级电箱（主配电箱）是建筑物或工业场所的电力系统中的重要组成部分，用于接收电源输入并分配电能给不同的电路和设备。
以下是一级电箱的配置标准的一般要求：
1. 安全性：一级电箱的配置必须符合相关的安全标准和规范，如国家电气规范、建筑电气设计规范等。
它应该具备良好的绝缘性能和防护措施，以确保人员和设备的安全。
2. 容量和负载：一级电箱的配置应根据所需的电力负荷和预期的扩展需求来确定。
它的容量和额定电流应足够满足建筑物或工业设施的需求，以确保稳定的电力供应。
3. 设备组成：一级电箱通常包括以下组成部分：
- 进线开关：用于接收主电源输入，并具备断开和连接电源的能力。
- 主断路器：用于主要的过载和短路保护。
- 配电断路器：用于分配电能到不同的电路和设备，并提供分路的保护功能。
- 接地系统：包括接地线和接地棒，用于保障设备和人员的安全。
4. 标识和标志：一级电箱应有清晰的标识和标志，包括
电箱名称、电源输入方向、电流额定值、断路器的分配等信息。
这样可以方便维护人员的操作和维修。
5. 排布和布线：一级电箱应按照规范要求进行合理的排布和布线，以确保电力系统的可靠性和易维护性。
电箱应安装在干燥、通风良好且易于维修的位置。
需要注意的是，一级电箱的配置标准可能会因地区、国家和具体应用而有所不同。
在进行一级电箱的设计和配置时，建议遵循当地的电气规范和标准，并咨询专业电气工程师或资深的电力系统设计人员的意见。
他们可以提供更具体和详尽的指导，以确保一级电箱的配置符合安全、可靠和高效的要求。
一级二级三级配电箱
【引用】在什么叫一级二级三级配电箱2011-04-27 21:33:47| 分类：默认分类|字号大中小订阅本文引用自zhangdong751225《在什么叫一级二级三级配电箱》一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
