电缆闪络性高阻故障的查找实例
如何快速查找电力电缆高阻接地故障点
如何快速查找电力电缆高阻接地故障点摘要：当前，随着人们对电力安全性需求的进一步提升，电缆在电力输送过程中运用愈来愈广泛。
在现代城市建设中基于美观度以及经济性的考虑，特别是电力电缆密布的地方，很多供电电力电缆都位于地表以下，这种情况下，一旦电缆出现故障，怎样快速查找电缆故障点就成为一个非常重要且迫切需要快速解决的问题。
本文对如何快速查找电力电缆高阻故障进行了分析，希望能够对电力电缆故障点的快速查找工作起到一定的借鉴作用。
关键词：电力电缆；故障快速查找；高阻故障电能已经成为当前人们生活和工作中的一种常见的重要能源，一旦电力输送出现故障，就会对人们正常的生活和生产经营造成很大的影响。
现代城市中电力电缆故障具有很多形式，依据故障点电阻值的大小不同能够将其分为低阻故障以及高阻故障。
目前，人们已经拥有了快速定位查找低阻故障的较为成熟的技术，但是在实际工作中，如何快速查找高阻故障点仍然具备一定的难度。
一、电力电缆高阻故障的特征所谓电力电缆高阻故障指的就是铝护层和导体或者导体和导体之间的电阻值低于正常电阻值，但是要比100KΩ大，并且电缆芯线依然具备良好的连续性。
在实际工作中，高阻故障又能够分成泄露性以及闪络性两种。
1.1 闪络性电缆高阻故障当电缆两端所受的电压升高至一定数值的时候，电缆相间或者相对地的泄露电流就会迅速增长，并远远超出相关规程内要求的规定泄漏电流数值；或者电缆故障点未具备稳固的电阻通道，然而在特定的电压以及环境下，突然发生低阻故障，在这种情况下，故障点就会对地形成闪络放电，使得电缆出现瞬间短路，在这种情况下，一旦较高的电压下降到某个数值，故障电阻就会迅速上升，形成高阻故障。
1.2 泄露性电缆高阻故障在电缆实际工作中，如果其相间或者相对地的泄漏电流随着电压的升高而升高，当其数值超出相关规程所要求的额定泄漏电流数值时，或者在电缆故障点产生了稳固的电流通道，那么就会出现电力电缆故障，该故障和低阻故障非常相似，但是其故障电阻值非常大，在工作中不能够采用低压脉冲法对其进行测量。
电缆耐压闪络

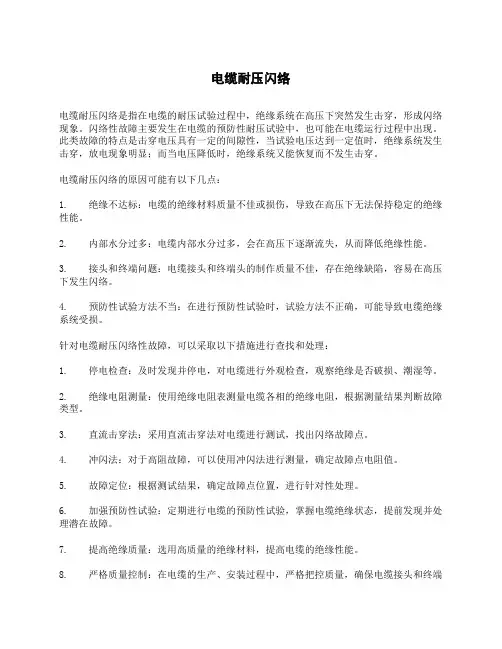

电缆耐压闪络电缆耐压闪络是指在电缆的耐压试验过程中，绝缘系统在高压下突然发生击穿，形成闪络现象。
闪络性故障主要发生在电缆的预防性耐压试验中，也可能在电缆运行过程中出现。
此类故障的特点是击穿电压具有一定的间隙性，当试验电压达到一定值时，绝缘系统发生击穿，放电现象明显；而当电压降低时，绝缘系统又能恢复而不发生击穿。
电缆耐压闪络的原因可能有以下几点：1. 绝缘不达标：电缆的绝缘材料质量不佳或损伤，导致在高压下无法保持稳定的绝缘性能。
2. 内部水分过多：电缆内部水分过多，会在高压下逐渐流失，从而降低绝缘性能。
3. 接头和终端问题：电缆接头和终端头的制作质量不佳，存在绝缘缺陷，容易在高压下发生闪络。
4. 预防性试验方法不当：在进行预防性试验时，试验方法不正确，可能导致电缆绝缘系统受损。
针对电缆耐压闪络性故障，可以采取以下措施进行查找和处理：1. 停电检查：及时发现并停电，对电缆进行外观检查，观察绝缘是否破损、潮湿等。
2. 绝缘电阻测量：使用绝缘电阻表测量电缆各相的绝缘电阻，根据测量结果判断故障类型。
3. 直流击穿法：采用直流击穿法对电缆进行测试，找出闪络故障点。
4. 冲闪法：对于高阻故障，可以使用冲闪法进行测量，确定故障点电阻值。
5. 故障定位：根据测试结果，确定故障点位置，进行针对性处理。
6. 加强预防性试验：定期进行电缆的预防性试验，掌握电缆绝缘状态，提前发现并处理潜在故障。
7. 提高绝缘质量：选用高质量的绝缘材料，提高电缆的绝缘性能。
8. 严格质量控制：在电缆的生产、安装过程中，严格把控质量，确保电缆接头和终端头的制作质量。
综上所述，电缆耐压闪络性故障的预防和处理需要从多方面入手，包括提高绝缘质量、严格质量控制、加强预防性试验等。
同时，及时发现并处理故障，可以降低电缆系统的安全隐患，确保电力系统的稳定运行。
应用闪络法检测电缆的高阻故障
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。
目录仪器概述 (1)第一章技术说明 (2)一、技术特点 (2)二、仪器组成框图 (3)三、测试原理 (3)第二章仪器操作介绍 (4)第一节开机前准备工作 (5)第二节仪器使用方法及电气检查 (5)一、检查仪器工作壮态 (5)二、屏幕操作界面介绍： (5)第三章仪器的标准配置 (13)第四章电缆的故障测试 (14)一、应用低压脉冲法检测低阻、短路、断路、电缆全长 (14)二、应用闪络法检测电缆的高阻故障 (16)数显同步定点仪一、用途 (17)二、主要特点 (17)三、面板示意图 (17)四、主要性能指标 (18)五、原理简介 (18)六、仪器操作使用方法 (19)七、注意事项 (20)八、简单维护修理 (20)数显同步定点仪的操作技巧 (21)路径信号发生器一、用途 (23)二、特点 (23)三、技术指标 (23)四、路径信号发生器面板示意图 (24)五．使用方法步骤 (24)六、注意事项 (25)HXGZC-Ⅳ电缆故障测试仪说明书仪器概述HXGZC-Ⅳ电缆故障测试仪采用时域分析法能测试各种电压等级的动力电缆、通信同轴电缆、市话电缆、控制电缆、矿用电缆和海底电缆等电缆的低阻、短路、断路、高阻泄漏故障和高阻闪络性故障。
10kV电力电缆常见故障、故障点查找方法及防治措施
10kV 电力电缆常见故障、故障点查找方法及防治措施摘要：在电缆为现代社会提供技术便利的同时也应该注意到电缆在使用过程中一些不可忽视的问题。
本文针对电缆在工作过程中所遇到的故障点进行研究，并对成因进行溯源找出问题的解决方法，为了使电缆更稳定的服务与社会针对目前电缆使用的情况提出若干预防措施。
关键词：10KV电力电缆；电缆故障；解决措施社会技术科技发展得越快人类对电力的需求就越大，在日常生活中电力的输送已经惠及到日常生活中的每一处，电缆的稳定运行是关系到城市建设的关键，因其在城市建设中的地位至关紧要，一旦发生故障就会导致人民群众人身安全受到损害给经济财产带来损失，如何保障电缆的安全运行、发现故障并及时解决进行有效的预防措施一直是电力部门工作的重点。
1.电力电缆常见故障类型总结在排查电缆故障时，要进行故障类型的判定，常见的为以下几种：(1）接地故障：其原因是电缆芯主绝缘部分对地击穿。
(2）短路故障：电缆两个或三个线芯短路。
(3）断线故障：由于电缆的一个或几个线芯被故障电流烧断，并由于外部机械力的作用而导致导线损坏。
(4）闪络故障：电缆耐压试验中经常发生闪络故障，多发生在电缆中间头或终端头内。
其原因是试验中绝缘部分破裂，形成间隙放电通道，当电压达到一定值时发生击穿点，属于开放闪络故障。
相反的是封闭闪络故障，即在特殊条件下，绝缘部分被击穿后再恢复正常，即使测试电压被提高，也不再击穿。
(5）混合故障：当上述情况同时以两种形式发生时，称为混合故障。
2. 10kV电力电缆常见故障类型原因总结2.1外力损害近年来，国家关于电力电缆保护的法律法规得到了加强。
虽然盗贼恶意损坏电缆的案件很少，但由于施工问题引起的电缆损坏而没有主观意识的情况时有发生，大多数施工队伍由于施工需要在电缆线路上的盲目开挖，打桩等工作上的破坏是根本原因。
2.2绝缘部分受潮若是电缆在制造时本身工艺不够精良，投入生产时就会有以下几种情况产生：（1）电缆保护层有破裂。
电力电缆闪络故障点的查找与确定
电力 电缆在 电力系统及城市 配 电网中使用广
泛 ，它 的绝 缘 状态 直 接影 响 电力 系统 发 、供 、配 电 的安 全运 行 ，因此 应 当按 电力 设备 预 防性 试验 规程 规 程 Ｉ要求 对其 进行 电气 试 验 ， １ 】 以便及 时 发现 缺 陷。
绝 缘 电阻 表及 万用 表进 行测 量 ，判 断方法 如 下先 在
般缺 陷 ） 。根据 运行 人员 的描述 （ 电缆终 端发 出 该
时 断 时续 明显 的 “ 吱”放 电声 响 ） 吱 ，怀疑 电缆 内部
２ １ 年 第 ５卷 增 刊 １ ０１
２ １， Ｖｏ１ ５， Ｓ ｐｌｍ ｅ ０１ ． ｕｐ ｅ ｎｔ１
南 方 电 网 技 术
Ｓ ｏＵＴＨＥＲＮ ０Ｗ ＥＲ ＹＳ Ｐ Ｓ ＴＥＭ ＴＥＣＨＮｏＬｏＧＹ
理论研究与实践
Ｔ ｅ ｒ ｔ ａ ｔ ｙ＆ Ｐ ａ ｔ ｅ ｈ ｏ ｅ ｉ ｌ ｕｄ ｃ Ｓ ｒｃｉ ｃ
法以及 综合分析处理的过程。针 对一起 ３ Ｖ 出线 电缆单相 闪络性故障 ， ５ ｋ 综合采取 高压脉 冲法和声测 法确定 电缆故障点 就在 中间接 头处 ，并对其进行处理 。交流谐振耐压试验 结果表 明故 障得 以排 除。 关键 词 ：电缆故障 ；单相 闪络 ；声测 法；高压脉 冲法
ｏ ｎ ｔ ｃ ｔｏ ｎｄ Ｄ ｅ ｅ ｍ ｉ ｔｏ ｆＦｌ ｓ ｏ ｅ ｕ ｔＰｏ ｎ ｓｏ ｅ ｔ ｉ ａ ｅ ｈｅＬｏ ａ ｉ ｎ ａ ｔ ｒ ｎａ ｉ ｎ ｏ ａ ｈ ｖ ｒＦａ ｌ ｉ ｔ ｆＥｌｃ ｒｃＣ ｂｌ ｓ
ｐ ｅ ｓ ｒ ｓ ｓ ｌ ｈ ｗ ａ ｕ ｔ ａ ｅｅｉ ｎ ｔｄ ｒ ｓｕ ｅｔ ｔ ｅ ｕ ｔ ｓ ｏ ｔ ｔ ｆ ｌ ｃ ｎ ｂ ｌ ｅ ｒ ｓ ｈ ａ ｍｉ ａｅ ． Ｋｅ ｒ ｓ ｃ ｂ ｅ ａ ｌ； ｉ ｇ ｅｐ ａ ｅ ｆ ｓ ｏ ｅ ； ｏ ｎ ｅ ｅ ｔ ｇ ｍｅ ｈ ｄ ｈ ｇ — ｏ ｔｇ ｕ ｓ ｔ ｏ ｙ ｗｏ ｄ ： ａ ｌ ｓｆ ｕ ｔ ｓｎ ｌ ｈ ｓ ａ ｈ ｖ ｒ ｓ ｕ ｄ ｄ ｔ ｃｉ ｔ ｏ ； ｉ ｈ ｖ ｌ ｅｐ ｌｅｍｅｈ ｄ ｌ ｎ ａ
电力电缆故障实测波形案例
电力电缆故障实测举例例1 海口供电局电力电缆故障实测。
测试时间：1995年8月27日。
电缆型号：交联聚乙烯电缆。
故障性质：用2500V 兆欧表测的故障相对地绝缘电阻为28MΩ，属于泄漏性高阻故障。
电缆长度：标注长度为1179m，测试长度为1176m。
测试方法：冲闪法。
测试波形：如图1所示。
波形分析：采用冲闪法对电缆进行故障测试，当电压升到20kV 时，故障点形成闪络放电，闪测仪出现如图1（a）所示波形。
从图中波形分析得知，t1 时刻为电缆全长反射波，t2时刻为故障反射波，t3 时刻为电缆第一个故障点反射波，t4 时刻为第二个故障点反射波，同时显示两个故障点。
出现这种情况主要是冲击电压太高造成的。
当降低冲击电压为10kV 时，出现如图1 （b）所示波形，第一个故障点消失，只显示第二个故障点的反射脉冲，故障距离为911m。
说明：通过本次故障的测试，说明在电缆的故障测试当中，在进行冲闪时，所加冲击电压不能太高，否则会出现几个故障点的反射，使得测试波形变的很复杂，不易判读。
图1海口供电局电力电缆故障实测波形例2 西安惠安化工厂电力电缆故障实测。
测试时间：2005 年8 月29 日。
电缆型号：10kV 交联聚乙烯电缆。
故障性质：用2500V 兆欧表测的故障相对地绝缘电阻为56MΩ，属于泄漏性高阻故障。
电缆长度：标注长度为2320m，测试长度为2300m。
测试方法：冲闪法。
测试波形：如图2所示。
波形分析：采用冲闪法对电缆进行故障测试，当电压升到15kV 时，球隙出现连续小声“啪，啪，啪”的打火声，且球隙放电很不规律，这说明故障点没有放电。
加大冲击电压为25kV，故障点形成闪络放电，闪测仪出现如图2（a）所示波形，图中t1 时刻为电缆全长反射波，t2 时刻为电缆全长的第二次反射波，t3 时刻到t4 时刻为故障波形，故障距离为523m。
将图2（a）波形进行扩展处理，出现图2（b）所示波形。
可以清楚的看到故障点的反射脉冲波形，图2（c）是在电缆的另一端所测波形，故障距离为1774.8m，两端所测距离相加刚好与电缆全长吻合。
电缆故障查找方法及精确定位
ｌ 电缆 故 障 的 成 因及 性 质
造 成 电缆故 障 的原 因 主要 有 以下 几种 ： （１）外 力损伤 。 电缆 的很 多故障 是 由于 敷设安 装 时造 成 的 机械 损伤 或敷 设后在 电缆 线路上 施工造 成 的外 力损 伤而 直接 引起 的 。有 时虽 然损伤 轻微 ，但在 几个 月 甚 至几年 后其 损伤 部位 的绝缘将 逐渐 降低而 导致击 穿 。 （２）绝缘 受潮 。 附件 密 封 不 良或本 体 有 小孔 及 电缆 长 期 在 潮 湿 的 环 境 中运 行 导 致 电缆 绝 缘层 受 潮 ， 电缆 绝缘 性 能 降低 。 （３）长期 过 负荷 运行 。 由 于 过负 荷运行 ，电缆 的温 度会 随之升 高 ，尤其在 炎 热 的夏 季 ， 电缆 的温 升 常常导致 电缆薄弱 处和对 接 头 处 首 先被 击 穿 。 （４）制造 质 量 、设 计质 量 、施 工 质 量不 符合 标准 。设计 和制作 工 艺不 良，不按规 程 要求 制 作 ，也 往 往 是 形 成 电缆 故 障 的重 要 原 因 。 （５）化 学腐 蚀 导致 电缆故 障 。 电缆保 护 层受 地下 酸 碱腐蚀 而导致 绝缘被 破坏 。
＝
，』
。
㈩
…
简化 后得 ：Ｌｘ－
。
２）两相 短路 故障 的测 量 基本 上和 测量单 相接地 故 障一样 ，所不 同之 处 就是利 用两短 路相 中的一 相作 为单相接 地故 障 中的 地线 ， 以接通 电桥 的 电源 回路 。其测 量方法 和计 算 方法 与单相接 地故 障完全相 同 。 ２．２脉 冲法 脉冲法 是应用 行波 信号进 行 电缆故 障测距 的测 试方 法 ，分 为低压脉 冲法 、闪络法 、二 次脉冲 法 。 １）测试原 理 在测试 时 ，从 测试 端 向电缆 中输 入一 个脉冲 行 波信 号 ，该信 号沿着 电缆传播 ，当遇 到 电缆 中的 阻
6kV电缆故障点定位及现场实例分析
6kV电缆故障点定位及现场实例分析随着电力电缆的长时间运行，电缆绝缘层老化、损伤等因素，使故障发生的概率逐渐增加，如何利用技术先进、性能优良的电缆故障检测设备快速、准确地定位是电力保障部门经常遇到的难题。
标签：6kV;电力电缆;故障定位1 电力电缆故障分类及产生原因电缆常见的故障分为低阻故障、高阻故障、开路故障、闪络故障、击穿故障、运行故障，而造成电缆故障的主要原因有电缆绝缘劣化、电缆绝缘受潮、电缆机械损伤等。
2 电力电缆故障点的定位方法电缆故障点的定位方法主要有行波法、低压脉冲法和多次脉冲法。
行波法通过测量出电磁波在故障点和测量点之间传播的时间，已知电磁波在电缆中传播的速度，从而计算出故障点与测量点之间的距离，从而确定故障点的位置。
低压脉冲法是向故障电缆发射一个低压脉冲信号，当脉冲遇到故障点电缆接头或电缆终端时，由于该点的阻抗发生改变，因而会产生一个反方向的反射脉冲，根据发射脉冲和反射脉冲之间的时间差，通过计算找到故障点。
多次脉冲法通过向电缆施加高压使得故障点击穿产生电弧，并采用一定的技术手段使电弧延续时间大幅度延长并稳定，在电弧延续时间内和电弧熄灭后，分别向电缆发送低压脉冲，分别可以得到类似于低压脉冲法的低阻故障波形和电缆末端开路的反射波形，将两个波形同时显示，在故障点处会出现明显差异，从而找到故障点。
3 GL煤矿变电站电力电缆故障点定位案例3.1 GL煤矿供电系统电缆故障背景介绍GL煤矿变电站两路6kV进线，进线电缆线路平行直埋敷设，线路亘长1600米，电缆敷设环境复杂，多潮湿土壤，地下金属物过多，故障线路有多个中间接头。
2019年3月3日该变电站II路进线发生跳闸，在重合闸后再次跳闸。
值班人员使用摇表对故障电缆线路进行测量，其结果为三相接地故障。
在对该故障电缆的情况实地考察后，初步确定直接定点监听的方案，具体如下：用低压脉冲反射法测量故障电缆的长度，并与正常电缆线路长度相比较。
此时测量数值皆在10MΩ以下且不断变化，任意一相对地电阻均在20KΩ以下，且未发现明显的全长、断路波形，故确定此次故障为泄露型高阻。
