《自动控制技术》章节测试题(全)资料教程
第一章单闭环直流调速系统1-1 自动控制技术概述1、根据不同的信号源来分析，自动控制包含（ABC）几种基本控制方式。
A开环控制 B闭环控制 C 复合控制 D人为控制2、在自动控制系统中，若想稳定某个物理量，就该引入该物理量的（B ）A.正反馈B.负反馈C. 微分负反馈D. 微分正反馈3、控制系统输出量（被控量）只能受控于输入量，输出量不反送到输入端参与控制的系统称为（A）。
A、开环控制系统B、闭环控制系统C、复合控制系统D、反馈控制系统4、闭环控制系统是建立在（B）基础上，按偏差进行控制的。
A、正反馈B、负反馈C、反馈D、正负反馈5、闭环控制系统中比较元件把（A）进行比较，求出它们之间的偏差。
A、反馈量与给定量B、扰动量与给定量C、控制量与给定量D、输入量与给定量6、比较元件是将检测反馈元件检测的被控量的反馈量与（B）进行比较。
A、扰动量B、给定量C、控制量D、输出量7、偏差量是由（B）和反馈量比较，由比较元件产生的。
A、扰动量B、给定量C、控制量D、输出量8、在生产过程中，如温度、压力控制，当（D）要求维持在某一值时，就要采用定值控制系统。
A、给定量B、输入量C、扰动量D、被控量9、开环控制系统可分为（A C）。
A、按给定量控制的开环控制系统B、按输出量控制的开环控制系统C、前馈控制系统D、按输出量控制的反馈控制系统E、按输入量控制的反馈控制系统10、自动控制系统的信号有（A B C D）等。
A、扰动量B、给定量C、控制量D、输出量11、开环控制系统和闭环控制系统最大的差别在于闭环控制系统存在一条从被控量到输出端的反馈信号。
（√）12、偏差量是由控制量和反馈量比较，由比较元件产生的。
（×）1-2 调速系统性能指标1、调速控制系统的性能指标主要指：( CD )A最高转速 B最低转速 C调速范围 D静差率2、静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率（A）A．越小 B．越大 C．不变 D．不确定3、控制系统能够正常运行的首要条件是（B）A．抗扰性B．稳定性C．快速性 D．准确性4、调速范围是指电动机在额定负载情况下，电动机的（B）之比。
A、额定转速和最低转速B、最高转速和最低转速C、基本转速和最低转速D、最高转速和额定转速5、直流调速系统的静差率与（A C）有关。
A、机械特性硬度B、额定转速C、理想空载转速D、额定电流6、由晶闸管可控整流供电的直流电动机，当电流断续时，其机械特性具有（A C）特点。
A、理想空载转速升高B、理想空载转速下降C、机械特性显著变软D、机械特性硬度保持不变7、静差率与机械特性硬度以及理想空载转速有关，机械特性越硬，静差率越大。
（×）1-3 直流电机的调速方案1、调节他励直流电动机的转速主要有以下几种方式：（BCD）A 调节电机接线方式B调节电枢供电电压C调节励磁磁通D改变电枢回路电阻2、自动控制的直流调速系统主要的调速方法是（ B ）A．减弱励磁磁通 B．改变电枢电压 C．改变电枢电流 D．改变电枢回路电阻3、在恒定磁通时，直流电动机改变电枢电压调速属于（D）调速。
A、恒功率B、变电阻C、变转矩D、恒转矩4、晶闸管—电动机系统与发电机—电动机系统相比较，具有响应快、能耗低、噪声小及晶闸管过电压、过载能力强等许多优点。
（×）5、晶闸管—电动机系统的主回路电流连续时，开环机械特性曲线是互相并行的，其斜率是不变的。
（√）1-4 闭环直流调速系统1、闭环直流调速系统与开环系统最主要的区别在于（C）A 增加触发及功放电路B 增加给定电路C 增加转速检测与反馈电路D 增加整流桥与电机主回路2、当理想空载转速 n0相同时，闭环系统的静差率 Scl 与开环下的 Sop之比为（D ）。
A 1B 0C 1+KD 1/（1+K）3、速度单闭环系统中，不能抑制（D ）的扰动。
A 调节器放大倍数B 电网电压波动C 负载D 测速电机励磁电流4、下列关于转速反馈闭环调速系统反馈控制基本规律的叙述中，错误的是（B）A．只用比例放大器的反馈控制系统，其被调量仍是有静差的B．反馈控制系统可以抑制不被反馈环节包围的前向通道上的扰动C．反馈控制系统的作用是：抵抗扰动、服从给定D．系统的精度依赖于给定和反馈检测的精度5、转速闭环直流调速系统与转速开环的直流调速系统相比，当要求的静差率不变时，其调速范围将（ A ）A．增大Ｂ．减小Ｃ．不变Ｄ．等于0 6、闭环调速系统能够减少稳态速降的实质在于它的自动调节作用，在于它能随着负载的变化而相应地改变（D ）电网电压Ｂ．电网电流 C．给定电压Ｄ．电枢电压7、当晶闸管-直流电动机转速负反馈调速系统中，当负载电流增加后晶闸管整流器输出电压将（A ）。
A．增加 B．减小 C．不变 D．不定8、在晶闸管—电动机速度控制系统中作用于被控对象电动机的负载转距为（C）。
A、控制量B、输出量C、扰动量D、输入量9、转速负反馈有静差调速系统由转速给定及（A BC D ）组成。
A、采用比例调节器的转速调节器B、测速发电机C、晶闸管变流器D、触发器10、在转速负反馈直流调速系统中，当负载增加以后转速下降，可通过负反馈环节的调节作用使转速有所回升，系统调节前后，（A D）。
A、电动机电枢电压将增大B、电动机主电路电流将减小C、电动机电枢电压将不变D、电动机主电路电流将增大1-5 无静差直流调速系统1、若要实现无静差调速，转速调节器应采用（B）。
A P调节器B PI调节器C PID调节器D ID调节器2、输入为零时输出也为零的调节器是（A）A P调节器B I调节器C PI 调节器D PID 调节器2、晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现（A ）。
A．调速性能下降 B．超速运行 C．无法调速 D．低速运行3、比例调节器（P调节器）的放大倍数一般可以通过改变（A）进行调节。
A、反馈电阻Rf与输入电阻的R1大小B、平衡电阻R2大小C、比例调节器输出电压大小D、比例调节器输入电压大小4、当输入电压相同时，积分调节器的积分时间常数越大，则输出电压上升斜率（A）。
A、越小B、越大C、不变D、可大可小5、比例积分调节器的等效放大倍数在静态与动态过程中是（D）。
A、基本相同B、大致相同C、相同D、不相同6、无静差调速系统的工作原理是（B）。
A、依靠偏差本身B、依靠偏差本身及偏差对时间的积累C、依靠偏差对时间的记忆D、依靠偏差7、采用PI调节器的转速负反馈无静差直流调速系统负载变化时系统（C），比例调节起主要作用。
A、调节过程的后期阶段B、调节过程中间阶段和后期阶段C、调节过程开始阶段和中间阶段D、调节过程开始阶段和后期阶段8、比例调节器（P调节器）一般采用反相输入，具有（B D）特性。
A、延缓性B、输出电压和输入电压是反相关系C、积累性D、快速性E、稳定性9、积分调节器具有（A B C）特性。
A、延缓性B、记忆性C、积累性D、快速性10、对积分调节器来说，当输入电压为零时，输出电压保持在输入电压为零前的那个瞬间的输出值。
（√）11、比例积分调节器，其比例调节作用可以使得系统动态响应速度较快，而其积分调节作用又使得系统基本无静差。
（√）1-6 电流截止负反馈1、在单闭环直流调速系统中，电流截止负反馈主要起（C）作用。
A 在电机启动时限制电流B 在电机正常运行时限制电流C 在电机增加大到一定程度时限制电流D 在电机降速时限制电流2、电流截止负反馈的截止方法不仅可以用独立电源的电压比较法，而且也可以在反馈回路中对接一个（D）来实现。
A、晶闸管B、三极管C、单结晶体管D、稳压管3、带电流截止负反馈环节的调速系统，为了使电流截止负反馈参与调节后特性曲线下垂段更陡一些，可把反馈取样电阻阻值选得（A）。
A、大一些B、小一些C、接近无穷大D、等于零4、电流截止负反馈环节有（B D）等方法。
A、采用晶闸管作比较电压的电路B、采用独立直流电源作比较电压的电路C、采用单结晶体管作比较电压的电路D、采用稳压管作比较电压的电路5、带电流截止负反馈的转速负反馈直流调速系统的静特性具有（A C）等特点。
A、电流截止负反馈起作用时，静特性为很陡的下垂特性B、电流截止负反馈起作用时，静特性很硬C、电流截止负反馈不起作用时，静特性很硬D、电流截止负反馈不起作用时，静特性为很陡的下垂特性1-7 .1单闭环直流调速系统的MATLAB/Simulink仿真(一）PID调节器常用的传递函数形式中Ｋp 、Ki、Kd分别表示（Ｄ）A 积分系数微分系数比例系数B 微分系数比例系数积分系数C微分系数积分系数比例系数D比例系数积分系数微分系数1-7 .2单闭环直流调速系统的MATLAB/Simulink仿真(二）在传递函数模块中，分母多项式系数（）表示分母为40S4+30S3+20S+1.（D）A [40 30 20 1] B[40 30 20 10 1] C [40 30 20 1 0] D [40 30 0 201]1-7 .3单闭环直流调速系统的MATLAB/Simulink仿真(三）MatLab中，直流电动机(DC-Motor)模块位于（Ｄ）中。
A SimPowerSystems—Extra libraryB Simulink—SourcesC SimPowerSystems—Electrical SourcesD SimPowerSystems—Machines第二章双闭环直流调速系统2-1 双闭环直流调速系统1、双闭环直流调速系统比单闭环直流调速系统主要增加（B）反馈环？A 电压B 电流 C电阻 D 电感2、在双闭环直流调速系统，当 ASR 不饱和时，转速环( A )，整个系统是一个无静差调速系统，而电流内环表现为电流随动系统。
A.闭环B.开环C. 恒值 D．变量3、为了获得良好的静、动态性能，转速和电流两个调节器一般都采用（ B ）调节器，构成双闭环直流调速系统。
A.PB.PIC.PDD.PID4、双闭环调速系统包括电流环的转速环。
电流环为外环，转速环为内环。
（×）5、转速电流双闭环调速系统中，转速调节器的输出电压是系统转速给定电压。
（×）2-2 双闭环直流调速系统的动态特性1、双闭环直流调速系统启动时，恒流升速阶段主要特征为：（C）A Id 始终大于IdmB Id 始终小于IdmC Id 基本等于IdmD Id 与Idm无关2、直流双闭环调速系统中出现电源电压波动和负载转矩波动时，（ A）。
A ACR 抑制电网电压波动， ASR 抑制转矩波动B ACR 抑制转矩波动， ASR 抑制电压波动C ACR 放大转矩波动， ASR 抑制电压波动D ACR 放大电网电压波动， ASR 抑制转矩波动3、一个设计较好的双闭环调速系统在稳态工作时（B ）。

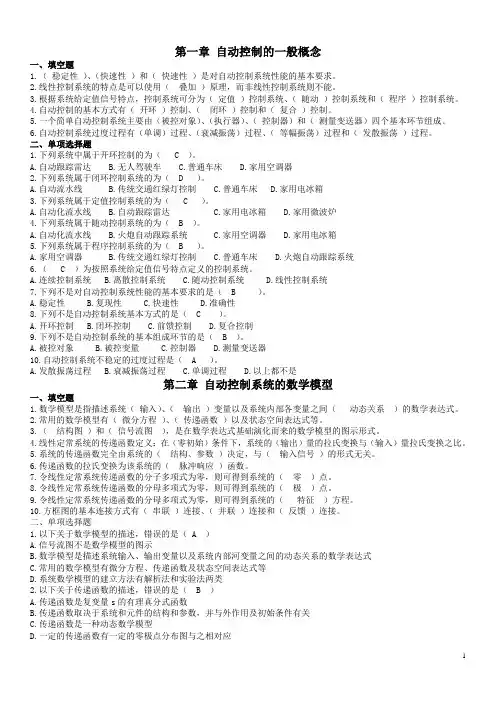

自动控制原理基本知识测试题
第一章自动控制的一般概念一、填空题1.（稳定性）、（快速性）和（快速性）是对自动控制系统性能的基本要求。
2.线性控制系统的特点是可以使用（叠加）原理，而非线性控制系统则不能。
3.根据系统给定值信号特点，控制系统可分为（定值）控制系统、（随动）控制系统和（程序）控制系统。
4.自动控制的基本方式有（开环）控制、（闭环）控制和（复合）控制。
5.一个简单自动控制系统主要由（被控对象）、（执行器）、（控制器）和（测量变送器）四个基本环节组成。
6.自动控制系统过度过程有（单调）过程、（衰减振荡）过程、（等幅振荡）过程和（发散振荡）过程。
二、单项选择题1.下列系统中属于开环控制的为（ C ）。
A.自动跟踪雷达B.无人驾驶车C.普通车床D.家用空调器2.下列系统属于闭环控制系统的为（ D ）。
A.自动流水线B.传统交通红绿灯控制C.普通车床D.家用电冰箱3.下列系统属于定值控制系统的为（ C ）。
A.自动化流水线B.自动跟踪雷达C.家用电冰箱D.家用微波炉4.下列系统属于随动控制系统的为（ B ）。
A.自动化流水线B.火炮自动跟踪系统C.家用空调器D.家用电冰箱5.下列系统属于程序控制系统的为（ B ）。
A.家用空调器B.传统交通红绿灯控制C.普通车床D.火炮自动跟踪系统6.（ C ）为按照系统给定值信号特点定义的控制系统。
A.连续控制系统B.离散控制系统C.随动控制系统D.线性控制系统7.下列不是对自动控制系统性能的基本要求的是（ B ）。
A.稳定性B.复现性C.快速性D.准确性8.下列不是自动控制系统基本方式的是（ C ）。
A.开环控制B.闭环控制C.前馈控制D.复合控制9.下列不是自动控制系统的基本组成环节的是（ B ）。
A.被控对象B.被控变量C.控制器D.测量变送器10.自动控制系统不稳定的过度过程是（ A ）。
A.发散振荡过程B.衰减振荡过程C.单调过程D.以上都不是第二章自动控制系统的数学模型一、填空题1.数学模型是指描述系统（输入）、（输出）变量以及系统内部各变量之间（动态关系）的数学表达式。

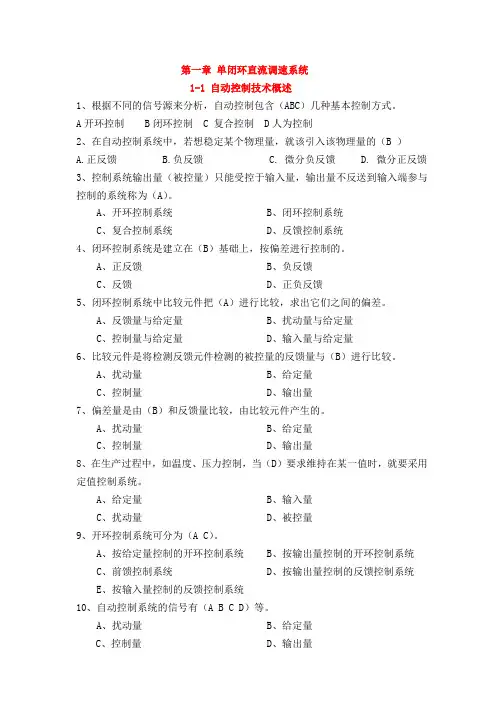

《自动控制技术》章节测试题(全)
第一章单闭环直流调速系统1-1 自动控制技术概述1、根据不同的信号源来分析，自动控制包含（ABC）几种基本控制方式。
A开环控制 B闭环控制 C 复合控制 D人为控制2、在自动控制系统中，若想稳定某个物理量，就该引入该物理量的（B ）A.正反馈B.负反馈C. 微分负反馈D. 微分正反馈3、控制系统输出量（被控量）只能受控于输入量，输出量不反送到输入端参与控制的系统称为（A）。
A、开环控制系统B、闭环控制系统C、复合控制系统D、反馈控制系统4、闭环控制系统是建立在（B）基础上，按偏差进行控制的。
A、正反馈B、负反馈C、反馈D、正负反馈5、闭环控制系统中比较元件把（A）进行比较，求出它们之间的偏差。
A、反馈量与给定量B、扰动量与给定量C、控制量与给定量D、输入量与给定量6、比较元件是将检测反馈元件检测的被控量的反馈量与（B）进行比较。
A、扰动量B、给定量C、控制量D、输出量7、偏差量是由（B）和反馈量比较，由比较元件产生的。
A、扰动量B、给定量C、控制量D、输出量8、在生产过程中，如温度、压力控制，当（D）要求维持在某一值时，就要采用定值控制系统。
A、给定量B、输入量C、扰动量D、被控量9、开环控制系统可分为（A C）。
A、按给定量控制的开环控制系统B、按输出量控制的开环控制系统C、前馈控制系统D、按输出量控制的反馈控制系统E、按输入量控制的反馈控制系统10、自动控制系统的信号有（A B C D）等。
A、扰动量B、给定量C、控制量D、输出量11、开环控制系统和闭环控制系统最大的差别在于闭环控制系统存在一条从被控量到输出端的反馈信号。
（√）12、偏差量是由控制量和反馈量比较，由比较元件产生的。
（×）1-2 调速系统性能指标1、调速控制系统的性能指标主要指：( CD )A最高转速 B最低转速 C调速范围 D静差率2、静差率和机械特性的硬度有关，当理想空载转速一定时，特性越硬，则静差率（A）A．越小 B．越大 C．不变 D．不确定3、控制系统能够正常运行的首要条件是（B）A．抗扰性B．稳定性C．快速性 D．准确性4、调速范围是指电动机在额定负载情况下，电动机的（B）之比。
自动控制原理考试试题及答案(整理版)
自动控制原理考试复习题整理1.开环、闭环系统的最主要区别是（）。
A．反馈 B．输入信号C．被控对象 D．干扰参考答案：A2.下图所示系统属于（）。
A．恒值控制系统 B．开环系统C．程序控制系统 D．随动系统参考答案：D3.系统采用负反馈形式连接后，则 ( )。
A．一定能使闭环系统稳定B．系统动态性能一定会提高C．一定能使干扰引起的误差逐渐减小，最后完全消除D．需要调整系统的结构参数，才能改善系统性能参考答案：D4.直接对对象进行操作的元件称为（）。
A．比较元件 B．给定元件C．执行元件 D．放大元件参考答案：C5.如果被调量随着给定量的变化而变化，这种控制系统叫（）。
A.恒值调节系统B.随动系统C.连续控制系统D.数字控制系统参考答案：B6.随动系统对（）要求较高。
A.快速性B.稳定性C.准确性D.振荡次数参考答案：A7.主要用于产生输入信号的元件称为（）A.比较元件B.给定元件C.反馈元件D.放大元件参考答案：B8.自动控制系统的主要特征是（）。
A．在结构上具有反馈装置并按负反馈组成系统，以求得偏差信号B．由偏差产生控制作用以便纠正偏差C．控制的目的是减少或消除偏差D．系统开环参考答案：ABC9.自动控制系统按输入信号特征可分为（）。
A．恒值控制系统 B．程序控制系统C．线性系统 D．随动系统参考答案：ABD10.自动控制系统按描述元件的动态方程分（）。
A．随动系统 B．恒值控制系统C．线性系统 D．非线性系统参考答案：CD11.自动控制系统的基本要求（）。
A．稳定性 B．快速性C．准确性 D．安全性参考答案：ABC12.人工控制与自动控制系统最大的区别在于控制过程中是否有人参与。
（）参考答案：√第二章控制系统的教学模型1.下图所示电路的微分方程是（）。
A．B．C．D．参考答案：A2.下图所示电路的传递函数是（）。
A．B．C．D．参考答案：A3.关于传递函数，错误的说法是（）。
A 传递函数只适用于线性定常系统；B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；C 传递函数一般是为复变量s的真分式；D 闭环传递函数的极点决定了系统的稳定性。
2020年智慧树知道网课《自动控制原理(___)》课后章节测试满分答案
2020年智慧树知道网课《自动控制原理(___)》课后章节测试满分答案1.单选题：哪个家用电器属于闭环控制？A。
电视机B。
电子手表C。
冰箱D。
洗衣机答案：D。
洗衣机2.单选题：哪个系统属于闭环控制？A。
十字路口红绿灯系统B。
空调C。
无人售货机D。
数控机床答案：D。
数控机床3.判断题：开环控制方式简单，控制精度高。
答案：B。
对改写：开环控制方式简单，但控制精度较低。
4.判断题：只要有反馈通道，一定是闭环控制。
答案：B。
错改写：反馈通道是闭环控制的必要条件，但不是充分条件。
5.判断题：线性系统一定会满足叠加原理的。
答案：B。
对改写：线性系统满足叠加原理，但不是所有满足叠加原理的系统都是线性系统。
6.判断题：满足叠加原理的系统，一定是线性系统。
答案：B。
错改写：满足叠加原理的系统可能是线性系统，也可能是非线性系统。
7.判断题：复合控制方式是既有开环控制，又有闭环控制。
答案：B。
对8.多选题：电枢控制的直流电动机反馈控制系统属于哪种控制系统？A。
连续控制系统B。
恒值控制系统C。
线性定常系统D。
离散控制系统答案：A。
连续控制系统，C。
线性定常系统9.多选题：雷达天线控制系统属于哪种控制系统？A。
线性定常系统B。
随动控制系统C。
恒值控制系统D。
连续控制系统答案：A。
线性定常系统，B。
随动控制系统10.单选题：计算机控制系统属于哪种控制系统？A。
非线性控制系统B。
线性控制系统C。
离散控制系统D。
程序控制系统答案：C。
离散控制系统1.判断题：不同的物理系统可以是同一种环节，同一个物理系统也可能成为不同的环节，这是与描述它们动态特性的微分方程相对应的。
答案：B。
错改写：不同的物理系统可能包含相同的环节，同一个物理系统在不同的应用中可能扮演不同的角色，这是与描述它们动态特性的微分方程相对应的。
2.单选题：常见的典型环节有几种？A。
6B。
4C。
5D。
7答案：C。
53.判断题：在线性定常系统中，系统输出的拉普拉斯变换与输入的拉普拉斯变换之比，称为系统的传递函数。
自动控制19套试题及答案详解(DOC)
第1页一.填空题。
（10分）1.传递函数分母多项式的根，称为系统的2. 微分环节的传递函数为3.并联方框图的等效传递函数等于各并联传递函数之4.单位冲击函数信号的拉氏变换式5.系统开环传递函数中有一个积分环节则该系统为型系统。
6.比例环节的频率特性为。
7. 微分环节的相角为。
8.二阶系统的谐振峰值与有关。
9.高阶系统的超调量跟有关。
10.在零初始条件下输出量与输入量的拉氏变换之比，称该系统的传递函数。
二．试求下图的传第函数(7分)三．设有一个由弹簧、物体和阻尼器组成的机械系统（如下图所示），设外作用力F（t）为输入量，位移为y（t）输出量，列写机械位移系统的微分方程（10分）第2页四．系统结构如图所示，其中K=8，T=0.25。
（15分）（1）输入信号x i（t）=1（t），求系统的响应；（2）计算系统的性能指标t r、t p、t s（5%）、бp；（3）若要求将系统设计成二阶最佳ξ=0.707，应如何改变K值第 3 页)1001.0)(11.0()(++=s s s Ks G 五．在系统的特征式为A （s ）=6s +25s +84s +123s +202s +16s+16=0，试判断系统的稳定性（8分）（12分）七．某控制系统的结构如图，其中 要求设计串联校正装置，使系统具有K ≥1000及υ≥４５。
的性能指标。
（13分）s T s s s G 25.0,)4(1)(=+=.八．设采样控制系统饿结构如图所示，其中 试判断系统的稳定性。
（10分）九． 已知单位负反馈系统的开环传递函数为： 试绘制K由0 ->+∞变化的闭环根轨迹图,系统稳定的K 值范围。
(15分),)4()1()(22++=s s Ks G第5页一、填空题：(每空1.5分，共15分)1.当扰动信号进入系统破坏系统平衡时，有重新恢复平衡的能力则该系统具有。
2.控制方式由改变输入直接控制输出，而输出对系统的控制过程没有直接影响，叫。
自动控制原理复习题(选择和填空)
第一章 自动控制的一般概念1.如果被调量随着给定量的变化而变化，这种控制系统叫（ ）A. 恒值调节系统B. 随动系统C. 连续控制系统D.数字控制系统2.主要用于产生输入信号的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件3.与开环控制系统相比较，闭环控制系统通常对（ ）进行直接或间接地测量，通过反馈环节去影响控制信号。
A.输出量B.输入量C.扰动量D.设定量4. 直接对控制对象进行操作的元件称为（ ）A.给定元件B.放大元件C.比较元件D.执行元件5. 对于代表两个或两个以上输入信号进行（ ）的元件又称比较器。
A.微分B.相乘C.加减D.相除6. 开环控制系统的的特征是没有（ ）A.执行环节B.给定环节C.反馈环节D.放大环节7. 主要用来产生偏差的元件称为（ ）A.比较元件B.给定元件C.反馈元件D.放大元件8. 某系统的传递函数是()s e s s G τ-+=121，则该可看成由（ ）环节串联而成。
A.比例.延时 B.惯性.导前 C.惯性.延时 D.惯性.比例10. 在信号流图中，在支路上标明的是（ ）A.输入B.引出点C.比较点D.传递函数11.采用负反馈形式连接后，则 ( )A.一定能使闭环系统稳定；B.系统动态性能一定会提高；C.一定能使干扰引起的误差逐渐减小，最后完全消除；D.需要调整系统的结构参数，才能改善系统性能。
第二章 自动控制的数学模型1. 已知)45(32)(22++++=s s s s s s F ，其原函数的终值=∞→t t f )(（ ） A.0 B.∞ C.0.75 D.32．正弦函数sin ωt 的拉氏变换是（ ）3．传递函数反映了系统的动态性能，它与下列哪项因素有关？（ ）A.输入信号B.初始条件C.系统的结构参数D.输入信号和初始条件4．对复杂的信号流图直接求出系统的传递函数可以采用( )A.终值定理B.初值定理C.梅森公式D.方框图变换5．采用系统的输入.输出微分方程对系统进行数学描述是（ ）A.系统各变量的动态描述B.系统的外部描述C.系统的内部描述D.系统的内部和外部描述6．拉氏变换将时间函数变换成（ ）A ．正弦函数B ．单位阶跃函数C ．单位脉冲函数D ．复变函数7．线性定常系统的传递函数，是在零初始条件下（ ）A ．系统输出信号与输入信号之比B ．系统输入信号与输出信号之比C ．系统输入信号的拉氏变换与输出信号的拉氏变换之比D ．系统输出信号的拉氏变换与输入信号的拉氏变换之比8．方框图化简时，并联连接方框总的输出量为各方框输出量的（ ）A ．乘积B ．代数和C ．加权平均D ．平均值9. 某典型环节的传递函数是()151+=s s G ，则该环节是（ ）A.比例环节B.积分环节C.惯性环节D.微分环节10. 已知系统的微分方程为()()()()t x t x t x t xi 2263000=++ ，则系统的传递函数是（） ω+s A 1.22.ωω+s B 22.ω+s s C 221.ω+s DA.26322++s s B.26312++s s C.36222++s s D.36212++s s11. 引出点前移越过一个方块图单元时，应在引出线支路上（ ）A.并联越过的方块图单元B.并联越过的方块图单元的倒数C.串联越过的方块图单元D.串联越过的方块图单元的倒数12. 某典型环节的传递函数是()Tss G 1=，则该环节是（ ） A.比例环节 B.惯性环节 C.积分环节 D.微分环节13. 已知系统的单位脉冲响应函数是()21.0t t y =，则系统的传递函数是（ ） A. 32.0s B.s 1.0 C.21.0s D.22.0s14. 梅逊公式主要用来（ ）A.判断稳定性B.计算输入误差C.求系统的传递函数D.求系统的根轨迹15. 传递函数只取决于系统或元件的（ ） ，而与系统输入量的形式和大小无关，也不反映系统内部的任何信息。
自动控制测试题附答案
1.输入已知，确定系统，使输出尽可能复合给定的最佳要求，称为（ ）A.滤波与预测B. 最优控制C.最优设计D.系统分析2.开环控制的特征是（ ）A.系统无执行环节B.系统无给定环节C.系统无反馈环节D.系统无放大环节3. 对于代表两个或两个以上输入信号进行（ ）的元件又称比较器。
A.微分B.相乘C.加减D.相除4. 直接对控制对象进行操作的元件称为（ ）A.给定元件B.放大元件C.比较元件D.执行元件5. 在系统对输入信号的时域响应中，其调整时间的长短是与（ ）指标密切相关。
A.允许的峰值时间B.允许的超调量C.允许的上升时间D.允许的稳态误差6. 已知系统的微分方程为()()()t x t x t xi 22600=+ ，则系统的传递函数是（ ） A.131+s B.132+s C.261+s D.232+s7. 已知系统的微分方程为()()()()t x t x t x t x i 2263000=++ ，则系统的传递函数是（ ） A.26322++s s B.26312++s s C.36222++s s D.36212++s s8.引出点前移越过一个方块图单元时，应在引出线支路上（ )A.并联越过的方块图单元B.并联越过的方块图单元的倒数C.串联越过的方块图单元D.并联越过的方块图单元的倒数9.采用负反馈连接时，如前向通道的传递函数为G （s)，反向通道的传递函数为H （s)，则其等效传递函数为（ ） A.)(1)(S G S G + B.)()(11S H S G + C.)()(1)(S H S G S G + D.)()(1)(S H S G S G — 10.某环节的传递函数是()5173+++=s s s G ，则该环节可看成由（ ）环节串联而组成。
A.比例、积分、滞后B.比例、惯性、微分C.比例、微分、滞后D.比例、积分、微分11.某环节的传递函数是()ss s G 235++=，则该环节可看成由（ ）环节串联而组成。
自动控制考试题及答案
自动控制考试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环控制系统与闭环控制系统的主要区别在于是否包含（）。
A. 反馈环节B. 控制器C. 执行器D. 传感器答案：A2. 一个系统在单位阶跃输入作用下，稳态误差为零，该系统类型为（）。
A. 0型B. 1型C. 2型D. 3型答案：B3. 在控制系统中，若系统的开环传递函数为G(s)H(s)，则闭环传递函数为（）。
A. G(s)H(s)/[1+G(s)H(s)]B. G(s)H(s)C. 1/[1+G(s)H(s)]D. G(s)H(s)/[1-G(s)H(s)]答案：A4. 对于一个二阶系统，其阻尼比ζ=0.5，自然频率ωn=4 rad/s，该系统的过渡过程为（）。
A. 欠阻尼B. 临界阻尼C. 过阻尼D. 无阻尼答案：A5. 在控制系统中，若系统的开环传递函数为G(s)H(s)，且已知G(s)H(s)=1/s(s+1)，则系统的稳态误差为（）。
A. 0B. 1C. 0.5D. 无法确定答案：B6. 在自动控制系统中，若系统的开环传递函数为G(s)H(s)，且已知系统的稳态误差为零，则该系统为（）。
A. 0型系统B. 1型系统C. 2型系统D. 3型系统答案：B7. 对于一个二阶系统，其阻尼比ζ=0.7，自然频率ωn=5 rad/s，该系统的过渡过程为（）。
A. 欠阻尼B. 临界阻尼C. 过阻尼D. 无阻尼答案：A8. 在控制系统中，若系统的开环传递函数为G(s)H(s)，且已知G(s)H(s)=1/s^2(s+2)，则系统的稳态误差为（）。
A. 0B. 1C. 0.5D. 无法确定答案：D9. 在自动控制系统中，若系统的开环传递函数为G(s)H(s)，且已知系统的稳态误差为1，则该系统为（）。
A. 0型系统B. 1型系统C. 2型系统D. 3型系统答案：A10. 对于一个二阶系统，其阻尼比ζ=0.9，自然频率ωn=6 rad/s，该系统的过渡过程为（）。
《自动控制原理》章节试题及答案(大学期末复习资料)
第一章 自动控制的一般概念习题及答案1-1 根据题1-15图所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。
解 （1）负反馈连接方式为：d a ↔，c b ↔；（2）系统方框图如图解1-1 所示。
1-2 题1-16图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。
图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1-3 图1-17为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。
在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。
此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。
自动控制原理基本知识测试题
ξ ）和（自然振荡角频率 n ）。
0 、 0＜ ＜ 1、 1 和 ＞ 1 称为（ 无 ）阻尼、（ 欠 ）阻尼、
（ 临界 ）阻尼和（ 过 ）阻尼。工程上习惯于把过渡过程调整为（ 10. 超调量仅由（ ξ 值 ）决定，其值越小，超调量（ 越大 ）。
欠 ）阻尼过程。
11. 调节时间由（ ξ ）和（
n ）决定，其值越大，调节时间（
第一章 自动控制的一般概念
一、填空题
1. （ 稳定性 ）、（快速性 ）和（ 快速性 ）是对自动控制系统性能的基本要求。
2. 线性控制系统的特点是可以使用（
叠加 ）原理，而非线性制系统可分为（
定值 ）控制系统、 （ 随动 ）控制系统和（ 程序 ）控制系统。
动态关系 ）的数学表达式。
2. 常用的数学模型有（ 微分方程 ）、（ 传递函数 ）以及状态空间表达式等。
3. （ 结构图 ）和（ 信号流图 ），是在数学表达式基础演化而来的数学模型的图示形式。
4. 线性定常系统的传递函数定义：在（零初始）条件下，系统的（输出）量的拉氏变换与（输入）量拉氏变换之比。
5. 系统的传递函数完全由系统的（
D. 系统数学模型的建立方法有解析法和实验法两类
2. 以下关于传递函数的描述，错误的是（
B）
A. 传递函数是复变量 s 的有理真分式函数
B. 传递函数取决于系统和元件的结构和参数，并与外作用及初始条件有关
C. 传递函数是一种动态数学模型
D. 一定的传递函数有一定的零极点分布图与之相对应
1
3. 以下关于传递函数局限性的描述，错误的是（
B ）。
A. 被控对象 B. 被控变量 C. 控制器 D. 测量变送器
10. 自动控制系统不稳定的过度过程是（
