低压计量箱专用技术规范-电能计量箱,三相,2,SMC,80A,悬挂式
国家电网公司集中规模招标采购国家电网公司总部
低压计量箱固化技术规范书
（9906-500116195-00024）
招标文件
2016年5月
专用技术规范
1三相计量箱标准技术参数
除满足以下标准技术参数外，投标产品应满足《低压计量箱采购标准第1部分》通用技术规范（通用技术规范在国家电网公司电子商务平台下载）。
计量箱技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。
投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。
序号项目单位标准参数值投标人保证值
1. 表位数个见物料描述投标人填写
2. 整体式计量箱排布方式—1行排布；投标人填写
3. 箱体材质—见物料描述投标人填写
4. 分户出线额定电流 A 见物料描述投标人填写
5. 安装方式—见物料描述投标人填写
6. 结构—整体式投标人填写
7. 是否预留采集器位置—预留采集器位置投标人填写
8. 接插件型式—间隙式投标人填写
9. 接入方式—经互感器接入投标人填写
10. 负控方式—内控/外控（＞60A用外控）投标人填写
11. 外控开关合闸模式—手动或自动投标人填写
12. 强弱电分隔式线槽—有/无（整体式多表位计量箱选有）投标人填写
13. 耐压等级V ≥2500 投标人填写
14. 绝缘电阻Ω/V ≥1000 投标人填写
15. 保护电路有效电阻Ω≤0.1 投标人填写
16. 电气间隙、爬电距离mm 电气间隙≥5.5mm，爬电距离≥6.3mm。
投标人填写
17. 电能表端子温升K ≤60（额定电流≤60A）；≤70（额定电流≥80A）投标人填写
18. 塑壳断路器温升K ≤70 投标人填写
19. 小型断路器、隔离开关温升K ≤60（额定电流≤60A）；≤65（额定电流≥80A）投标人填写
20. 出线开关型式及规格参数—4P-60A-25kA；4P-80A-25kA；4P-100A-25kA；
4P-160A-35kA；4P-200A-35kA；
4P-250A-35kA；
投标人填写
21. 进线开关型式及规格参数—3P-60A-25kA；3P-80A-25kA；3P-100A-25kA；
3P-160A-35kA；3P-200A-35kA；
3P-250A-35kA；
投标人填写
22. 布导线截面积mm260A选16；80A选25；100A选35；150A选
70；200A选95；250A选150；
投标人填写
23. RS485通讯/控制导线截面积mm2≥2×0.4 投标人填写
24. RS485及控制线连接方式—间隙配合插拔连接投标人填写
25. 箱体防护等级—≥IP34D 投标人填写
26. 电能表定位措施—有投标人填写
27. 箱体天线引出措施—金属箱体有，非金属箱体无投标人填写
28. 外壳几何尺寸（长*宽*高）mm 满足采购标准通用要求投标人填写2单套产品组件、材料配置表
组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照下表进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。
否则视为不响应。
名称及规格单位数量品牌、型式、型号、参数备注
一、开关、接插件
1 进线开关只投标人填写投标人填写
2 出线断路器只投标人填写投标人填写
3 电能表接插件套投标人填写投标人填写
…. 投标人填写投标人填写
二、端子/母排
1 相线分线母排（有）只投标人填写投标人填写
2 零线（N）分线母排（有）只投标人填写投标人填写
3 进线PE端子/分线母排只投标人填写投标人填写
4 出线PE端子/分线母排只投标人填写投标人填写
5 进线开关过渡连接排（如有) 只投标人填写投标人填写
…. 投标人填写投标人填写
三、主要配件
1 锁体（如有）套投标人填写投标人填写
2 铰链（如有）套投标人填写投标人填写
3 防窃电装置（如有）套投标人填写投标人填写
…投标人填写投标人填写
3使用环境条件表
序号名称单位招标人要求值投标人保证值
1 周围空
气温度
最高温度
℃
+60 投标人填写下限气温（温带地区）-25 投标人填写
下限气温（严寒地区）-50 投标人填写
2 海拔m ≤2000投标人填写
3 湿度％≤95 投标人填写
4 污秽等级-Ⅱ投标人填写
5 安装地点环境- 墙面、电杆、落地等场所安装；
外磁场：5倍地磁场，任何方向；
地震烈度：8度；地面风力：8级
投标人填写
注：PC+ABS箱体材质下限气温-25℃。
表中“项目需求值”为户外正常使用条件，超出此值时为特殊使用条件，招标人可根据工程实际使用条件、安装地点进行修正。
低压计量箱技术规范(北京市电力公司)
ICS点击此处添加ICS号点击此处添加中国标准文献分类号1.1Q/GDW 国家电网公司企业标准Q/GDW XXXXX—20131.2低压计量箱技术规范Technical specification for low-voltage metering cabinet点击此处添加与国际标准一致性程度的标识2013–03-XX发布2013–04-XX实施Q/GDWQ/GDW XXX-2012低压计量箱技术规范Technical specification for low-voltage metering cabinet2012-XX-XX发布2012-XX-XX实施国家电网公司发布目次目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4型号与命名 (2)5技术要求 (2)6.安全及运管辅助要求 (5)7试验 (10)8检验规则 (12)9包装、贮存、运输 (14)附录A 单相直入式计量箱电气及结构尺寸图 (16)附录B 三相直入式计量箱电气及结构尺寸图 (18)附录C 互感器式计量箱电气及结构尺寸图 (20)附录D 插接模块结构尺寸图 (22)附录E 单相直入式计量箱拼接结构尺寸图 (23)附录F 电器元件结构尺寸图 (23)前言本标准是依据电力企业标准编制规则及国标标准化工作导则并基于低压成套开关设备和控制设备相关系列等标准，为“低压计量箱”制定的技术规范。
标准的结构、技术要素、表述规则符合上述标准的要求。
在编制该标准时充分采用了最新现行有效的相关标准，引用专业标准时，对其过时的内容进行了更新，充分保障了本系列标准的最新时效性。
本标准的附录A、附录B为资料性附录。
本标准由国家电网公司营销部提出。
本标准由北京市电力公司起草，中国电力科学研究院、江苏省电力公司、山东电力集团公司、河南省电力公司、上海市电力公司、福建省电力公司、重庆市电力公司、黑龙江省电力公司等参加起草。
本标准主要起草人：本标准于2013年xx月xx日首次发布。
2013年低压电计量箱技术规范版
Q/SDJ1196-2013上海市电力公司低压电能计量箱技术规范（试行稿）低压电能计量箱技术规范范围本标准适用于上海市电力公司所辖范围内贸易结算额定电压为交流220V、380V, 50Hz的低压电能计量箱。
本标准适用于100kW及以下低压供电居民、非居民客户新建或改造所需的计量箱。
本标准规定了低压电能计量箱的结构和制造要求、试验方法以及选用、安装、验收等。
规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB7251.3 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB10963.1 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB2681 电工成套装置中导线颜色GB/T 4208 外壳防护等级（IP代码）GB/T5169.10 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法GB191 包装储运图示标志DL/T825 电能计量装置安装接线规则GB/T16934-1997 电能计量柜DGJ08-100-2003 低压用户电气装置规程术语和定义电能计量箱（以下简称计量箱）对居民、非居民客户用电进行计量的专用箱，分为单表位和集中多表位计量箱两大系列。
单表位计量箱用于计量点分散设置的，只能安装一套计量装置和相关附件设备计量箱。
集中多表位计量箱用于计量点集中设置的，能安装多套计量装置和相关附件设备计量箱。
紧凑型计量箱指集中多表位计量箱进线单元与计量单元无明显分隔、无独立箱门的。
分体式计量箱指计量器具及互感器与电能表不安装在同一计量箱内的。
南方电网公司低压费控计量表箱技术规范
低压费控计量表箱技术规范南方电网公司市场营销部2015年11月目录1.范围 .............................................................. 错误!未定义书签。
2.规范性引用文件.................................................... 错误!未定义书签。
3.术语和定义 ........................................................ 错误!未定义书签。
. 低压费控计量表箱 ............................................... 错误!未定义书签。
. 进线室.......................................................... 错误!未定义书签。
. 计量室.......................................................... 错误!未定义书签。
. 互感器室........................................................ 错误!未定义书签。
. 出线室.......................................................... 错误!未定义书签。
4.计量表箱分类...................................................... 错误!未定义书签。
5.计量表箱型号与命名................................................ 错误!未定义书签。
6.要求 .............................................................. 错误!未定义书签。
低压电能计量箱技术规范
低压电能计量箱技术规范
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（低压电能计量箱技术规范）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为低压电能计量箱技术规范的全部内容。
南方电网公司低压费控计量表箱技术规范
低压费控计量表箱技术规范南方电网公司市场营销部2015年11月目录1.范围本标准规定了中国南方电网有限责任公司范围内额定电压为交流380V及以下低压费控计量表箱（以下简称计量表箱）使用条件、功能要求、使用性要求、试验要求等。
本标准适用于公司系统计量表箱的招标、订货、检验、验收和安装使用。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志GB/T —2012电工电子产品环境试验第2部分：试验方法试验N：温度变化GB 4208 外壳防护等级（IP代码）GB/T －2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验GB/T 9341－2008 塑料弯曲性能的测定GB/T 13384－2008 机电产品包装通用技术条件GB/T －2008 低压开关设备和控制设备第2部分：断路器GB/T －2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB/T －2008 电子设备机械结构公制系列和英制系列的试验第1部分: 机柜、机架、插箱和机箱的气候、机械试验及安全要求GB/T 20641－2006 低压成套开关设备和控制设备空壳体的一般要求GB/T 23641 电气用纤维增强不饱和聚酯模塑料GB －2005 电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB 50254 电气安装工程低压电器施工及验收规范GB/T 25293 电工电子设备机柜机械门锁GB －2013 低压成套开关设备和控制设备GB －2006 低压成套开关设备和控制设备第3部分:对非专业人员可进入场地的低压成套开关设备和控制设备----- 配电板的特殊要求GB －2008 低压成套开关设备和控制设备第5部分: 对公用电网动力配电成套设备的特殊要求HG/T 2503 聚碳酸酯树脂Q/CSG 中国南方电网有限责任公司单相费控电能表技术规范Q/CSG 中国南方电网有限责任公司三相费控电能表技术规范3.术语和定义3.1.低压费控计量表箱用于380V及以下低压费控电能表的箱型成套装置。

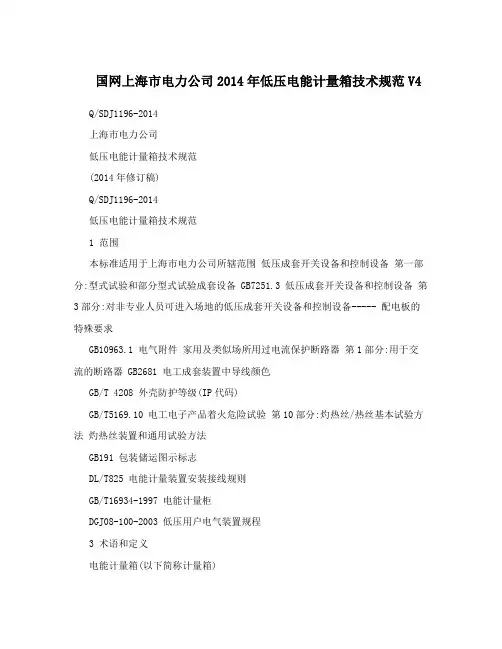

国网上海市电力公司2014年低压电能计量箱技术规范V4
