第13章 船舶同步发电机并联运行
2t 1t (2 1 )t 2 ( f 2 f1 )t
并车时一般要求将两台发电机的频差控制在 0.5Hz之内。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
第四节 船舶同步发电机手动并联运行分析
并车时检查和调整待并发电机的电压、频率、初相 位，在满足并车的条件时合闸，这种方法称为准同 步并车。如果由手工完成这个过程，称为手动准同 步并车操作；若由自动装置来完成，则称为自动并 车操作。 手动准同步并车通常采用灯光法和整步表法来检测 并车条件。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
同步指示灯法
灯光明暗法 灯光旋转法
轮机学院电气及自动化教研室
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
下面将对三种条件逐一分析
2018/7/24
实际接线图
单相等效电路图
x ,x
'' 1
'' 2
并车瞬间发动机等值电抗
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
1) 频率和初相位相同，电压有效值不相同
2018/7/24
假设电网电压低于待并发电机电压，即 U1 ＜ U2 。在这种 情况下投入G2时，主开关DW2两端存在电压差U。
并车操作时两台发电机组之间的电压差 不能超过额定电压的10％。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2) 频率和电压相同，相位不相同
2018/7/24
假设待并发电机电压U1 的相位超前于电网电压 U2的角度为δ。两发电机 间仍存在电压差U。合 闸后在两机组之间产生 环流。
轮机学院电气及自动化教研室
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
（3）单独增加一台发电机的励磁电流时，该发电 机输出的无功功率增加，而另一台发电机输出的无 功功率将自动减少。 此外，增加励磁电流使空载电动势增大，而另一台 发电机输出的无功功率的减少使其去磁效应减少， 两者都使电网的电压有所上升。 单独减少一台发电机的励磁电流，则其变化与上述 相反。只有同时反方向调节两发电机的励磁电流， 才能保持电网的电压不变。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
第三节 船舶同步发电机的并联运行条件分析 并联运行的条件为： 1.待并发电机的电压与电网(或运行机)电压的 相序一致；
2.待并发电机的电压与电网电压的有效值相 同;(U2=U1) 3.待并发电机的电压频率与电网电压的频率相 同;(f2=f1) 4. 待并发电机的电压相位 ( 或初相位 ) 与电网P 2 P
Q1 Q2 Q
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
（2）当电网的用电负荷保持不变时，若单独增加 一台发电机的输入的机械功率，可使该发电机输 出的有功功率增加；与此同时，将引起另一台并 联机组输出的有功功率自动减少。
此外，由于输入的机械功率的增加使转速升高， 而另一台机组因输出的有功功率的减少也使转速 上升，结果将使电网的频率有所升高。 如果单独减少一台机组输入的机械功率，则变化 与上述相反。只有同时向相反方向调节两并联机 组输入的机械功率时，才能保持电网的频率不变。
课 件
船舶电气设备及系统
2018/7/24
第13章
第一节 概述
同步发电机的并车运行
第二节 发电机并联运行的特点 第三节 船舶同步发电机的并联运行条件分析 第四节 船舶同步发电机手动并联运行分析 第五节 同步发电机自动并车装置的基本原理
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
U U2 U1
环流IPH滞后U2对G2去磁 效应，环流IPH超前U1对 G1增磁效应，最终使两 机并联运行于同一电压。
频率和初相位相同,电压有效值不相同
轮机学院电气及自动化教研室
.
.
.
课 件
船舶电气设备及系统
2018/7/24
两台发电机的电压不等所产生的无功性质 环流，对两台发动机起均压作用， 因此，IPH称 为平衡电流，由于发电机并车瞬间呈现出的等 值电抗很小，因此在电压差较大情况下进行并 车，合闸瞬间会差生很大的冲击电流。
本章重点
讨论了同步发电机机准同步并车的 四大条件： 相序相同、电压相等、频率相等、 相位相同。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
第一节 概述 现代船舶大多采用交流电站，随着船舶吨位、 电气化、自动化程度的提高，电站容量也日益 增加。为了满足船舶供电的可靠性和经济性， 一般的船舶电站均配置了两台以上的同步发电 机组做为主电源，并且这两台以上的发电机可 以通过公用母线向全船负荷供电，这就是通常 所说的发电机并联运行。
课 件
船舶电气设备及系统
2018/7/24
•2号机，输出有功功率， 对原动机为阻力矩，减 速。 •1号机，吸收有功功率， 对原动机驱动力矩，加 速。 •自整步力矩拉入同步。 •去磁效应一致，电压 仍相等
U U1 U 2
U 2U sin 2
.
.
.
并车时要求相位差一般应在15之内。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
3) 并车时电压和相位相同，但频率不相同
2018/7/24
合闸瞬间两台发电机电压和相位相同，只是频 率不同，如果f2>f1，则将超前δ 角。
电压和相位相同,频率不相同
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
2018/7/24
若在t=0时合闸，将不会产 生环流；在t>0时合闸，将 出现相位差，产生环流， 若频差不大，最终通过自 整步力矩拉入同步。若频 差较大，难以拉入同步， 且随着相位差的变化，产 生较大环流和较大的冲击 力矩，对发电机和船舶电 力系统均不利。
轮机学院电气及自动化教研室
课 件
船舶电气设备及系统
第二节 发电机并联运行的特点
2018/7/24
船舶同步发电机的并联运行，多为两台或多台同 容量发电机并联。这里以两台发电机并联运行为 例来分析同容量发电机并联运行的一些特点：
（1）两台发电机的有功功率和无功功率总是等于 负载的有功功率P和无功功率Q，即：
电机学第13章同步发电机的并联运行
第13章 同步发电机的并联运行13.1 试述三相同步发电机理想并列的条件? 为什么要满足这些条件?答：三相同步发电机理想并列的条件是：（1）发电机的端电压g U 与电网电压c U 大小相等，相位相同，即c g U U =；（2）发电机的频率g f 与电网频率c f 相等；（3）发电机的相序与电网相序相同。
如果cg U U ≠，则存在电压差c U U U -=∆，当并列合闸瞬间，在U ∆作用下，发电机中将产生冲击电流。
严重时，冲击电流可达额定电流的5~8倍。
如果c g f f ≠，则电压相量g U 与c U 的旋转角速度不同，因此相量gU 与c U 便有相对运动，两相量的相角差将在0～360之间变化，电压差U ∆在（0～2）g U 之间变化。
频率相差越大，U ∆变化越激烈，投入并列操作越困难，即使投入电网，也不易牵入同步。
交变的U ∆将在发电机和电网之间引起很大的电流，在转轴上产生周期性交变的电磁转矩，使发电机振荡。
如果发电机的相序与电网相序不同而投入并列，则相当于在发电机端点上加上一组负序电压，g U 和cU 之间始终有 120相位差，电压差U ∆恒等于g U 3，它将产生巨大的冲击电流和冲击转矩，使发电机受到严重破坏。
13.2 同步发电机的功角在时间和空间上各具有什么含义?答：功角δ既是时间相量空载电动势0E 与电机端电压U 之间的时间相位差角，又是空间相量主磁场0Φ 与合成磁场UΦ 之间的空间夹角。
13.3 与无穷大电网并联运行的同步发电机，如何调节有功功率？调节有功功率对无功功率是否产生影响？如何调节无功功率？调节无功功率对有功功率是否产生影响？为什么？答：与无穷大电网并联的同步发电机，通过调节原动机的输入功率（增大或减小输入力矩）来调节有功功率，调节有功功率会对无功功率产生影响；通过调节发电机励磁电流来调节无功功率，调节无功功率对有功功率不产生影响，因为在输入功率不调节时，输出功率不会变化，这是能量守衡的体现。
同步发电机并联运行的条件
同步发电机并联运行的条件
船舶同步发电机并联运行时，待并发电机组与运行发电机组之间必须满足如下条件:
(1)待并发电机的电压有效值U，与运行发电机的电压有效值U相等，即U，=Us
(2)待并发电机的频率f与运行发电机的频率f相等，即f=f。
(3)待并发电机电压的相位8，与运行发电机电压的相位δ一致，即δ1=δ2。
(4)待并发电机电压的相序与运行发电机的相序相同。
由于船舶发电机在安装时已经对发电机的相序及电网的相序进行了测定，保证了相序一-致的条件，通常船舶发电机的并联运行时，并不检测相序条件。
准同步并车操作就是通过检测和调整待并发电机组的电压、频率和相位，使之在基本满足上述三个条件的瞬间通过发电机主开关的合闸投入电网。
这样就可以保证在并车合闸时没有冲击电流，并且并车后能保持稳定的同步运行。
实际并车时，除相序外，其他条件不可能做到完全一致，而且必须有一定的频差才能快速投人并联运行。
下面来分析这三个并车条件。
同步发电机并联运行连接示意图和单相等效电路图，G为已在电网运行发电机，G为待并发电机。
同步电机的并列运行
同步电机的并列运行同步发电机并联运行时的频率调整和发电机间有功功率的分配密切相关。
当各机组转速波动时，将会引起电力系统有功功率分配的不均匀。
频率调整实际上是对原动机转速的调整，所以发电机频率的调整和有功功率分配可以由原动机调速器和自动调频调载装置来实现。
船舶交流电站中由于负载的变化(特别是当大功率负载的启动和停止时)，将引起电站运行发电机组转速的变化，从而使电网频率发生变化。
当电网频率降低(低于额定值)时，如泵和风机电动机的转速将下降，大大减少它们在单位时间内的送油、送水和送风量。
当频率高于额定值时，电动机的转速升高，从而使电动机输出功率提高。
由于各种原动机(蒸汽、燃气轮机和柴油机)，都是按额定转速发出最大功率和最高效率设计的,当转速发生变化时，就会使原动机的效率降低，更为严重的是几台发电机并联运行时，将引起各机组有功负载分配不均匀。
船舶电站在正常工作时需要经常调整电站中发电机原动机的转速，以保持电网频率的稳定和各发电机按比例(当容量不相等时)或均匀(当同容量时)分配有功负载。
现代船舶电站为了提高供电的质量,在电站中大多安装有自动调频调载装置(简称频载调节器)。
自动调频调载装置把采集的频率差与功率差信号合成，经放大、判别(增减速判别、是否固定偏差判别)后控制伺服电机，以调节原动机的油门的开度来调节发电机原动机的转速。
因为原动机本身都具有调速器，频载调节器只起辅助调节作用，所以它不需要迅速反应和频繁的动作(伺服电机是短时工作制的，不允许长期工作)，只是在调速器动作之后如果仍存在固定偏差时，由它再进行调节。
对于如起货电动机等的固定频繁启动、正反转、停止所引起的电网频率波动不需要进行调节。
我国《钢质海船人级规范》对原动机的调速特性有明确的要求:“当突加或突卸额定负载时,转速的瞬时变化不大于额定转速的土10%，稳定后变化不大于额定转速的士5%，达到新的稳定值的时间不超过5s"我国《钢质海船人级规范》对并联运行的各交流发电机组的有功功率的分配要求为:“并联运行的各交流发电机组均应能稳定运行，且当负载在总额定负载的20%~100%范围内变化时，各机组所承担的有功负载与总负载按机组定额比例分配值之差，应不超过下列数值中的较小者:①最大机组额定有功功率的±15%;②最小机组额定有功功率的士25%。
第十三章-船舶同步发电机的并联运行
2020/5/11
课件
第一节 概述
现代船舶大多采用交流电站，随着船舶吨位、电气化、自 动化程度的提高，电站容量也日益增加。为了满足船舶供 电的可靠性和经济性，一般的船舶电站均配置了两台以上 的同步发电机组做为主电源，并且这两台以上的发电机可 以通过公用母线向全船负荷供电，这就是通常所说的发电 机并联运行。
。
轮机工程学院船电系
船舶电气设备与系统
课件
2) 灯光明暗法(灯光熄灭法 )
2020/5/11
灯泡明暗的快慢取决于频差的大小,指示灯明暗一次所 需的时间TS＝1/f称为频差周期。
合闸时刻：当灯泡3～5秒明暗一次时,约在接近灯暗区间 的中心时。
轮机工程学院船电系
船舶电气设备与系统
2020/5/11
课件
一、同步指示灯法
返回
轮机工程学院船电系
船舶电气设备与系统
课件
1) 灯光旋转法
2020/5/11
f2＞f1时，灯泡轮流熄灭的顺序为: L1L2L3 L1 f2＜f1时，灯泡轮流熄灭的顺序为: L1L3L2 L1
合闸时刻: 使灯光向“快”（顺时针）的方向旋转，当调
节到3～5秒旋转一周后，当指示灯L1最暗而L2、L3同样亮时
.
.
.
UU2U1
U
2Usin
2
U产生IPH。对G1减少有功 电流、加速，对于G2增加有 功电流、减速，牵入同步；
同时去磁、减压。
频率和电压相同，相位不相同
并车时要求相位差一 般应在15之内。
轮机工程学院船电系
船舶电气设备与系统
2020/5/11
课件
3) 并车时电压和相位相同，但频率不相同
船舶同步发电机并联运行
THANKS
感谢观看
3
实时监测与调整
对各发电机的负载情况进行实时监测，根据监测 结果及时调整负载分配，确保系统高效运行。
减小并联运行对船舶电网的影响
抑制谐波
采用滤波器、有源滤波器等设备抑制谐波，减小并联运行对船舶 电网的干扰和影响。
优化无功补偿
采用无功补偿装置对系统进行无功补偿，减小无功损耗和电压波动， 提高电网的供电质量和稳定性。
当转子在原动机的驱动下旋转时，磁 场和电场相互作用，产生三相交流电。
并联运行的电气原理
并联运行的电气连接
船舶同步发电机通过断路器和并联开关连接在一起，形成一个并联 运行的电网。
并联运行的电气特性
并联运行的电气特性包括电压、频率和相位角的一致性，这些特性 对并联运行的稳定性至关重要。
并联运行的自动控制
为了实现自动并联运行，需要采用自动准同期装置，该装置能够自动 调节发电机的电压、频率和相位角，使其与电网保持一致。
并联运行的稳定性分析
01
02
03
稳定性概念
稳定性是指在受到扰动后， 系统能够恢复到原来的运 行状态的能力。
稳定性判据
对于船舶同步发电机并联 运行系统，稳定性可以通 过分析系统的动态特性和 静态特性来判别。
02
船舶同步发电机并联运行原理
同步发电机的工作原理
同步发电机的基本结构
同步发电机由转子、定子和励磁系统 组成，通过磁场和电场的相互作用产 生电能。
同步发电机的发电原理
同步发电机的运行特性
同步发电机的运行特性包括电压、频 率、功率因数等，这些特性可以通过 调节励磁电流和原动机的输入功率进 行控制。
案例三：某船的并联运行效果评估

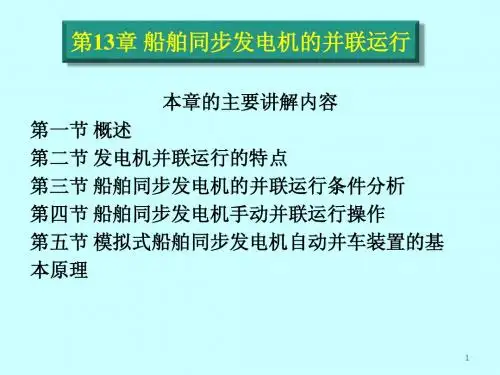

船电设备——第十三章同步发电机的并列运行
并列运行条件： 各机组间相序、电压、频率、初相位相同
船舶发电机并列运行特点： 通常为同型号同容量机组并联，故要求各 机组间负荷均匀分配
2
返回
13.1 船舶同步发电机的（投入）并联运行条件分析
当待并机组G1与电网运行机组G2之间同步条件： （1）相序一致
（2）电压幅值相等（U1=U2） （3）电压的初相位相同（δ1= δ2） （4）电压的频率大小相等（f1=f2）
一般调整到同步表指针向快的方向旋转且转一圈的时间为46s即可准备合闸4当同步表指针到达11点位置时果断合闸11点并车法5并车完毕后应关闭同步表开关以免烧坏6并车成功后应立即进入负载分配与频率调整的操作步序19第五节模拟式船舶同步发电机自动并车装置的基本原理返回自动并车装置自动完成手动并车操作的全过程它由频率预调并车条件监视和提前时间或提前相角捕获电路等组成图138是其原理框图
准同步并车条件
（1）电压幅值差：U1－U2=ΔU< 10% UN （2）电压的初相位差：δ10 － δ20= δ < 15° （3）电压的频率差：f1－ f2 =Δf< 0.5Hz
3
实际并车时，除相序外，其他条件不可能做到完全一致，其 结果将使待并发电机与电网（运行机）之间形成电压差，从而 会在合闸瞬间产生冲击环流IPH
7
对待并机G1： IPH 中与U1同相位的有功分量IPHp→有功输出↑→G1转速↓
对待并机G2： IPH 中与U2反方向的有功分量－IPHp→有功输出↓→G2转速↑ 结论： 当Δf＝0、ΔU＝0，Δδ>0时，并车合闸瞬间所产生的环流 具有整步作用。最终使得并联运行的两台发电机达到相位一 致而进入同步运行。
U1 U2 \ f1 f 2 \ 10 20
浅谈船舶同步发电机的并联运行
一船舶同步发电机地并联运行地目地、意义现代船舶大多采用交流电站，随着船舶吨位、电气化、自动化程度地提高，电站容量也日益增加.为了满足船舶供电地可靠性和经济型，一般地船舶电站均配置了两台以上地同步发电机组作为主电源，并且这两台以上地发电机可以通过公用母线向全船负荷供电，这就是通常所说地发电机并联运行.文档收集自网络，仅用于个人学习为什么要采用并联运行地方式呢？这是一位船舶发电机在设计时，就考虑到发电机在额定负载下运行就有最高地效率.而船舶工况变化较大，因而用电量地变化也很大，例如船舶在停泊和装卸货两种不同地工况时，用电量可能相差倍甚至更多，采用两台以上较小容量地发电机可以根据负荷地大小改变运行地方式，使发电机经常处于最佳地运行状态.如果电站只采用一台大容量地发电机，使它满足最大负荷地需要，那么在小负载时，发电机降处于轻载而是效率大为降低，并且选择备用机组容量时也必须考虑和这台大容量地发电机容量相同，从而使投资费用和运行费用都会增加；另外，为了维护检修地方便，也需要采用并联运行地方式，要检修运行中地发电机组而不允许电站停电时，就必须先将备用机组投入并联运行，然后再从电网上切除欲检修地机组.文档收集自网络，仅用于个人学习在自动化要求较高地船舶中，还需设置自动并车地装置，使已经运行地发电机自动投入并联运行，以便提高船舶供电地可靠性.文档收集自网络，仅用于个人学习二发电机并联运行地特点船舶同步发电机地并联运行多位两台或多台同容量地发电机并联.以两台为例分析同容量发电机并联运行地一些特点.文档收集自网络，仅用于个人学习:两台发电机地有功功率和无功功率总是等于负载地有功功率和无功功率，即：由于发电机以及船舶电网地容量都不大，当有大容量地用电设备投入船舶电网或从电网中被切除时，会直接引起并联机组地有功功率和无功功率同时变化，同时也会引起电网电压和频率地变化.文档收集自网络，仅用于个人学习：当电网地用电负荷保持不变时，若单独增加一台发电机地输入机械功率，可使该发电机输出地有功功率增加；与此同时，将会引起另一台并联机组输出地有功率自动减少.此外，由于输入地机械功率地增加使转速升高，而另一台机组因输出地有功功率减少也使转速上升，结果将使电网地频率有所升高.如果单独减少一台机组输入地机械功率,则变化与上述相反.只有同时向相反方向调节两并联机组输入地机械功率时，才能保持电网地频率不变.文档收集自网络，仅用于个人学习：单独增加一台发电机地励磁电流时，该发电机输出地无功功率增加，而另一台发电机输出地无功功率将自动减少.此外，增加励磁电流使空载电动势增大，而另一台发电机输出地无功功率地减少使其去磁效应减少两者都使电网地电压有所上升.单独减少一台发电机地励磁电流，则变化与上述相反.只有同时反方向调节两台发电机地励磁电流，才能保持电网地电压不变.文档收集自网络，仅用于个人学习三船舶同步发电机地并联运行地条件在船上通常有三种情况需要并车操作.一是需要满足电网负荷地需求，当单机负荷达到额定容量时，且负荷仍有可能增加，这时就要考虑并联另一台发电机；二是当进出港靠离码头或进出狭水道等地机动航行状态时，为了船舶航行地安全，需要两台发电机并联运行；三是当需要用备用机组替换下运行供电地机组时，为了保证不中断供电，需要通过并车进行替换.文档收集自网络，仅用于个人学习准同步并车方式是目前船舶上普遍采用地一种并车方法.为了使并联运行地交流同步发电机保持稳定地工作，每台并联运行地发电机必须满足如下条件：文档收集自网络，仅用于个人学习（）待并机组地相序与运行机组（或电网）地相序一致；（）待并机组地电压与运行机组（或电网）地电压大小相等；（）待并机组电压地初相位与运行机组（或电网）电压地初相位相同；（）待并机组电压地频率与运行机组（或电网）电压地频率大小相等.由于在发电机组安装时已经对发电机地相序与电网地相序进行测定，保证相序一致地条件.因此并车操作就是检测和调整待并发电机组地电压、频率和相位，使之在满足上述三个条件地瞬间通过发电机主开关地合闸投入电网.这样就可以保证在并车合闸时没有冲击电流，并且并车后能保持稳定地同步运行.文档收集自网络，仅用于个人学习实际并车时，除相序外，其他条件不可能做到完全一致，而且必须有一定地频差才能快速投入并联运行.一，当频率相等、初相位一致、电压不相等时，两台发电机并车瞬间将在两机组间产生一个无功性质地环流、对两台发电机起到均压作用.由于发电机在并车瞬间呈现很小地等值电抗，因此当电压差较大时，合闸瞬间会产生很大地冲击电流，对两台发电机和电力系统均不利.巨大地冲击电流产生地冲击电动力，会损伤发电机电枢绕组、主开关触头，使汇流排变形等.一般并车操作时，电压差△不得超过额定电压地.文档收集自网络，仅用于个人学习二，待并机组与运行机组电压相等、频率相等，但初相位不同，两台发电机并车瞬间在待并机主开关地动、静触头间会有一电压差，在两机组间会出现滞后电压差°地环流，此时地环流不再是纯无功性质.把环流有功和无功分解，得到有功分量环流地和无功分量地环流，在有功环流地作用下，一台减速而另一台加速，最终使得并联运行地两台发电机达到相位一致而进入同步运行.环流地有功分量对应地功率称为整步功率，其中超前地发电机输出整步功率，滞后地发电机吸收整步功率.整步功率对应地整步转矩，对于超前发电机而言是阻转矩，使转速下降，对于滞后发电机而言是驱动转矩，使转速上升，最终将两机拉入同相位同步运行.该过程称为“牵入同步”过程.无功性质地环流、对两台发电机起到均压作用.为了减少冲击电流，一般并车操作时要求相位差小于△°.文档收集自网络，仅用于个人学习三，待并机与运行机电压相等，初相位相同，但频率不相等时并车.在合闸瞬间不会出现电压差，也就没有环流.但由于频率不相等，随时间后移，就会出现相位差，只要相位差一出现，环流就随之产生，即出现整步转矩，一台减速而另一台加速.只要频率差不大，最终依靠整步转矩都能“牵入同步”.若频差Δ太大，往往难以拉入同步，同时合闸后环流也不断增大，对发电机和电力系统都不利，应避免这种情况地发生.通常在并车操作时要求频差△小于，以最好.文档收集自网络，仅用于个人学习发电机并车时，合闸瞬间任一条件不满足，都会在发电机组之间产生冲击电流.冲击电流地无功分量起均压作用；有功分量产生地冲击转矩起整步作用.只要冲击电流不大，对并车操作是有利地.若冲击电流太大，会造成并车失败，严重时会导致全船停电，甚至造成发电机组地损坏.文档收集自网络，仅用于个人学习四船舶同步发电机手动并联运行指示灯法并车检查和调整待并发电机地电压、频率、初相位，使之满足准同步并车地条件，然后进行合闸，使发电机拉入同步.如果由手工完成这个过程，称为手动准同步并车操作；若由自动装置来完成，则称为自动并车操作.文档收集自网络，仅用于个人学习当待并发电机组起动，并建立了电压之后，可通过发电机控制屏上地电压表检测待并发电机电压是否与运行机地电压相等，应使电压差在±以内.只要发电机调压器工作正常，一般都能满足这个要求，无需特别调整.手动并车操作关键要检测和调整待并机地频率和初相位，使之满足准同步并车要求.要注意地是，不应在电网负载波动比较大（如有大功率电动机在起动、变速等）地情况下进行并车操作.文档收集自网络，仅用于个人学习一般通过“调速开关”（油门）来调节原动机转速，使待并机地频率接近运行机地频率.然后进一步检测待并机与电网地频率差是否小于，初相位是否一致.检测这两个并车条件地方法有同步指示灯法和整步表法.文档收集自网络，仅用于个人学习根据同步指示灯地不同连接方式可分为灯光明暗法和灯光旋转法.一，灯光明暗法是将三盏同步指示灯分别跨接在待并车发电机和运行发电机地对应相上，每个灯泡两端地电压就是两对应相之间地电压差值.灯泡上所加电压地大小随相位差地变化而变化，在频率不相等时，其相位差随时间进行周期性地变化，灯泡就明暗交替变化.当相位差为时，三个灯泡所加电压为零，同时熄灭，当相位差为°时，三盏灯泡所加电压最大，灯泡最亮.设频率差为Δ，则相位差为πΔ，灯光变化一个周期所需时间为f T S ∆=1.频差Δ越大，灯光变化地周期越短，当灯光变化周期大于 时，才能符合频差并车条件.为了可靠抓获在同相位点（即灯全灭时）合闸，一般调整频差在 （周期≥ ），然后，在灯光全灭地中间期果断合闸.文档收集自网络，仅用于个人学习 二，灯光旋转法是将三盏同步指示灯地其中一盏接在电网与待并机地对应相上，其余两盏分别交叉跨接在电网地相（相）与待并机地相（相）上（即三盏同步指示灯一盏对接，两盏叉接）.当频率差为Δ时，三盏灯泡轮流熄灭，频差越大灯光旋转地速度越快，频差方向改变，灯光旋转地方向也改变.手动准同步并车操作时，应选择三盏同步指示灯顺时针方向旋转，在旋转一周地时间为～ ，同时对接相灯熄灭而两盏叉接相灯同样亮时，果断合闸.文档收集自网络，仅用于个人学习 灯光旋转法不仅能检测频差地大小，而且可以检测频差地方向，灯光明暗法，只能检测频差地大小，频差地方向需通过两频率表读数地比较才能知道.文档收集自网络，仅用于个人学习 如果出现灯光明暗法变成灯光旋转法、或灯光旋转法变成灯光明暗法，原因有两种可能，一是待并机与电网相序相反；另一种是同步指示灯接线错误.文档收集自网络，仅用于个人学习 同步表发并车同步表法是用来指示待并机与电网地电压相位差，频率差及其方向地仪表.若待并机电压超前电网电压一个电角度δ，指针就指在整步点右边（快方向）一个δ角度.若待并机电压滞后于电网电压一个δ角度，指针就指在整步点左边（慢方向）δ角度上.若待并机频率＞，整步表指针将不断向“快”方向转动.若待并机频率＜，整步表指针将不断向“慢”方向转动.频差越大，其指针转动地速度越快，整步表能检测出待并机与电网地频差地大小和方向，而且指针地不同位置指出了相位差地大小.并车操作时，应使整步表指针转动一周所需时间大于 （Δ≤，一般取～），在整步点到来前地一个小角度，把握时机、果断合闸，这时合闸冲击电流最小，提前一个小角度而不在整步点才合闸，是因为每个主开关都有一个固有地动作时间.文档收集自网络，仅用于个人学习 在用准同步表法进行并车操作过程中，当电压差与频率差基本调整完毕后，就应接通同步表转换开关，并将其转换到待并发电机位置.然后通过调速开关调节待并发电机转速（一般总是使同步表指针沿快地方向旋转，这样并车后就可使待并发电机分担少量负载，防止出现逆功率，对并车成功有利）.当指针快到点即相位差为零时立即合闸，待并发电机依靠自整步作用被拉入同步，然后再进行负载转移.文档收集自网络，仅用于个人学习 应当指出：同步表按短时工作制设计，一般持续工作时间不大于 ，间隔时间为 ，所以，并车操作过程不宜太长，并车成功后应及时切除.文档收集自网络，仅用于个人学习 粗同步并车（电抗器并车）手动准同步并车对操作技术要求较高，在船舶交流化发展地初级阶段，长期工作于直流船舶地工作人员对交流电不很熟悉，经常发生由于并车操作不当而使并车失败或造成全船断电，因而出现了粗同步并车方法.由于这种并车方法对接通地相位条件要求不高，故称为粗同步并车.粗同步并车也称电抗器并车，其原理是当调节待并机达到允许频差条件后，可在小于°地任一相位下先在电网和待并机之间接通一限流空心电抗器（即粗同步电抗器）.电抗器地作用是将电网与待并机之间地非同步电压差所产生地电流限制在倍额定电流以内，所以即使在任一相位下通过电抗器接通也不会造成大地损害.同时也是利用这个电流产生整步力矩，将并联机组拉入同步.拉入同步后再将发电机地主开关合闸，然后断开同步电抗器（电抗器只允许短时使用）.粗同步并车地操作要求是：（）整步操作地频差条件和准同步并车要求一样，要达到允许频差范围；（）在允许频差条件下，当整步表地指针转到小于°地任何位置时，先按下粗同步电抗器接通按钮；（）观察整步表指针，当指针停在红色标志点处不动时（表明在整步力矩地作用下已拉入同步），方可按下待并机主开关地合闸按钮；（）最后断开同步表，并车完毕.电抗器由粗同步控制线路自动延时切断文档收集自网络，仅用于个人学习五船舶同步发电机地自动并联运行及趋势（模拟式船舶同步发电机自动并车装置）船舶同步发电机自动并车装置是自动监测和调整并车地三个条件参数，使之满足要求，并考虑到主开关合闸动作地条件，在整步点提前一个时间或相角发出合闸指令，然后，进行均功(或功率比例)地操作.文档收集自网络，仅用于个人学习早期运用分立元件或部分集成电路构成地同步发电机自动并车装置地形式上是一个独立单元，只有调节频差、监视电压和相位差地功能，实质上属于半自动地范畴，称为模拟式自动并车装置.随着微电子技术和微机控制技术不断成熟，大部分船舶电站都装有（）.自动并车不作为一个独立装置，而是船舶电站功率管理系统地（）一个单元或一部分.文档收集自网络，仅用于个人学习自动并车装置自动完成并车操作地全过程，它由频率预调、并车条件监视和提前时间或提前相位角捕获电路等组成，它可分为两部分，一部分为频率预调，一部分为合闸控制.图为其原理框图.文档收集自网络，仅用于个人学习频差脉动电压从灯光法可知，加载灯泡两端地电压时随频差而变化地脉动电压.脉动电压为零时，灯熄灭，说明两相位相同，脉动电压地周期（灯光变化周期）表明了频差地大小.从频差脉动电压获得频差和相位差地信息，图为一个简单地频差脉动电压获取电路.把待并机电压与运行机地电压相减整流滤波就可得：文档收集自网络，仅用于个人学习频率微调当手动并车时，人们借助灯光或同步表旋转方向来判别待病及频率是高于还是低于电网频率，从而对待并机减速或加速、调节频差满足并车要求并抓获相位差为°时刻，而自动并车装置则需要有一个频差符号自动检测和调速控制电路来取代上述手动操作，这部分称为频率预调.文档收集自网络，仅用于个人学习检测频差方向通常采用移相法.取电网电压，其中一个事先移相一个角度成为，如图所示，这样，待并机电压与和地脉动电压分别为.当待并机频率高与电网频率，达到最大值时间较提前，而待并机频率低于电网频率.点到达最大值时较提前，所以只要两个鉴幅器.若地鉴幅器先旋转，就输出一个减速信号，同时封锁加速信号输出；若地鉴幅器先旋转，就输出一个加速信号，同时封锁减速信号地输出，这样就能检测出频差地方向.文档收集自网络，仅用于个人学习调速控制电路有定脉宽和定频率两种，定脉宽方式是调速脉冲宽度不变，其频率随变化，越大频率越高，即调速脉冲随变化而变化.定频率方式地调速脉冲频率不变，其脉冲宽度随变化而变化:越大，调速脉宽就越宽；繁殖，脉宽就越窄.文档收集自网络，仅用于个人学习。
船船同步发电机的并联运行
第三章船船同步发电机的并联运行学习目标知识目标1．能正确叙述和理解船舶同步发电机的并联运行条件；2．能正确理解和掌握船舶同步发电机的并联运行方法；3．能简单叙述同步发电机的无功功率的调整的基本原理；4．能正确理解和掌握同步发电机的频率及有功功率的自动调整原理及工作特点。
能力目标1．会进行船舶同步发电机的手动和自动并车；2．会进行船舶同步发电机的同步调整；3．会进行船舶同步发电机的功率、频率调整。
第一节同步发电机并联运行的条件一、概述两台以上的发电机同时工作，通过共同的公共母线供电给全船的电力负荷称为并联运行。
(一)并联运行的优点因为并联运行有如下两个优点，所以船舶电站的发电机都采用并联运行的方式。
1．船舶电力负荷随船舶工况的变动而经常变动，例如航行工况与停泊无装卸工况的负荷差别很大，我们知道，对发电机来说，一般都设计成在接近满负荷使用时具有最高的效率，因此，船舶电站总是设计成两台以上的发电机组成，在小负荷时，适宜于单机运行，而负荷大时，则采用两台或两台以上发电机并联运行，这样能保证在各种不同工况下，运行中的发电机都能在高效率下工作。
2．为了保证供电的可靠性和连续性，船舶电站总设置有备用发电机组，当要检修运行中的发电机组时，先将备用机组起动并与电网并联后，再转移负载，将所检修的运行机组的负载转移在备用机组上后，再从电网解列，这样可以保证不停电的检修运行中的发电机组。
(二)同步发电机并联运行的条件为了使并联运行的交流同步发电机保持稳定地工作，每台并联运行的发电机必须满足如下的电气方面的条件:1．各发电机电压的相序应该一致。
2．各发电机的电压大小(有效值)应该相等。
3．各发电机电压的相位应该一致。
4．各发电机电压的频率应该一致。
由于船舶电站在建造时，三相相序已正确接好，各机组的三相相序已分别通过主开关与电网或汇流排的三相相序分别对应接好，只要不是人为的错误换接，那么船舶发电机并联时要求相序相同的条件，事实上已经得到满足，因此三相发电机的三相电流相序一旦接好后，不得改动。
同步发电机并联运行共130页文档
04.06.2020
14
同步发电机的并车方法
1.准确同步并车
• 将发电机调整到完全符合并联条件后的合闸 并网操作过程称为准确同步法。
• 发电机在并车合闸前已加励磁，当发电机电 压的幅值、频率、相位分别与并车点系统侧 电压的幅值、频率、相位接近相等时，将发 电机合闸，完成并车操作。
04.06.2020
20
灯光熄灭法
I 2f1
I I2 f2 2 6 p;n 0 n n 1 ; I I I
•
U A
•
III;u时大时小， •
U AI
则灯光时亮时暗，且 U AII I
三组灯所加 u相同，
•
故三组灯同时明或暗。
Ⅱ
U BII
04.06.2020
•
U CI
•
UC
•
U CII
•
U B
•
U BI
21
灯光熄灭法
并联合闸瞬间，待并发电机与电网的对应相 的电压应同相位，亦即发电机与电网回路电势 为零。
待并发电机与电网相序相同。
待并发电机电压波形与电网电压波形相同。
04.06.2020
12
同步发电机投入并联运行的条件
• 相序一致是绝对条件。电机可承受小冲击电流， 断路器合闸瞬间，电压差不应超过额定电压的 5%~10%，频率差不应超过额定频率的 0.2%~0.5%，相位误差不应大于5°。
•
U A
•
I与 II的差值越大，
灯光明暗变化频率越快，
•
U
AII
U AI
I
此时调整发电机转速。
Ⅱ
使灯光明暗的频率很 •
U CI
低（说明 I≠ II ），当三
船舶同步发电机的并联运行
并联运行是指多台发电机组同时 接入电网，共同承担负载的供电
方式。
并联运行需要满足一定的电气条 件，包括电压相等、频率相同、
相位一致等。
并联运行的电气原理基于基尔霍 夫定律和欧姆定律，通过电路的 串联和并联实现电能的传输和分
配。
并联运行的稳定性分析
并联运行的稳定性是指多台发电机组在并联运行时，能够保持稳定运行状态的性能。
并联运行中的负载不均衡问题
总结词
详细描述
负载不均衡问题是船舶同步发电机并 联运行中的另一个关键问题，可能导 致部分发电机过载或运行效率低下。
在多台发电机并联运行时，由于负载 分配不均，可能会导致部分发电机过 载，而其他发电机仍处于轻载或空载 状态。这种不均衡的负载分配不仅会 影响发电机的使用寿命，还可能降低 整个电力系统的运行效率。
为确保并联运行的稳定性，需要对各发电机的输出进行实时监测和控制，以保持 电压、频率和相位的均衡。此外，应定期对发电机进行维护和检查，确保其性能 稳定。
船舶同步发电机与辅助设备的并联运行实例
在船舶同步发电机与辅助设备（如变压器、电动机等）的 并联运行中，需要特别注意各设备的电气特性和运行参数 。例如，变压器的变比、电动机的功率和电压应与发电机 相匹配。
船舶同步发电机的并联运 行
• 引言 • 船舶同步发电机的并联运行原理 • 船舶同步发电机的并联运行特性 • 船舶同步发电机的并联运行实例 • 船舶同步发电机的并联运行问题与解
决方案 • 总结与展望
01
引言
船舶同步发电机的概述
船舶同步发电机
船舶电力系统中的主要电源，通过柴 油机或燃气轮机驱动，为船舶提供稳 定的电力。
通过并联运行，可以更加合理地分配 负载，避免单台发电机过载运行，从 而降低能耗。
